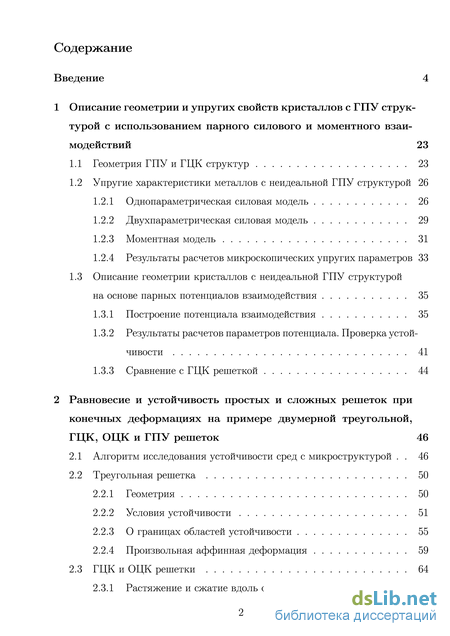

Содержание к диссертации
Введение
1 Описание геометрии и упругих свойств кристаллов с ГПУ струк турой с использованием парного силового и моментного взаи модействий 23
1.1 Геометрия ГПУ и ГЦК структур 23
1.2 Упругие характеристики металлов с неидеальной ГПУ структурой 26
1.2.1 Однопараметрическая силовая модель 26
1.2.2 Двухпараметрическая силовая модель 29
1.2.3 Моментная модель 31
1.2.4 Результаты расчетов микроскопических упругих параметров 33
1.3 Описание геометрии кристаллов с неидеальной ГПУ структурой на основе парных потенциалов взаимодействия 35
1.3.1 Построение потенциала взаимодействия 35
1.3.2 Результаты расчетов параметров потенциала. Проверка устойчивости 41
1.3.3 Сравнение с ГЦК решеткой 44
2 Равновесие и устойчивость простых и сложных решеток при конечных деформациях на примере двумерной треугольной, ГЦК, ОЦКиГПУ решеток 46
2.1 Алгоритм исследования устойчивости сред с микроструктурой 46
2.2 Треугольная решетка 50
2.2.1 Геометрия 50
2.2.2 Условия устойчивости 51
2.2.3 О границах областей устойчивости 55
2.2.4 Произвольная аффинная деформация 59
2.3 ГЦК и ОЦК решетки 64
2.3.1 Растяжение и сжатие вдоль осей кубической симметрии . 64
2.3.2 Описание структурного перехода ГЦК – ОЦК 68
2.3.3 Произвольная аффинная деформация ГЦК решетки . 70
2.4 Геометрически идеальная ГПУ структура 71
2.4.1 Критерий устойчивости сложной решетки 71
2.4.2 Область устойчивости 73
Заключение 77
Приложения 81
A Некоторые сведения из прямого тензорного исчисления 81
B Вывод формулы для тензора 4Q0 для простой решетки 83
C Компоненты тензора 4Q для простой решетки 84
C.1 Треугольная решетка 84
C.2 ГЦК решетка 87
D Об определении модуля Юнга и модуля сдвига деформирован ной треугольной решетки 90
E Вывод формул для тензоров 4Q, 3Q, 2Q для сложной двухатом ной решетки 91
Список литературы 93
- Упругие характеристики металлов с неидеальной ГПУ структурой
- Результаты расчетов микроскопических упругих параметров
- Треугольная решетка
- Произвольная аффинная деформация ГЦК решетки
Введение к работе
Актуальность темы. Для обеспечения работоспособности материала и прогнозирования возникновения предельных состояний требуется построение моделей разрушения на разных масштабных уровнях с учетом внутренней структуры материала. При этом и с научной, и с практической точки зрения особое значение приобретает изучение поведения материалов с идеальной геометрической структурой. Это объясняется тем, что кристаллическая структура характерна для металлов, которые широко используются в технике, а их прочность существенно зависит от различного рода дефектов. Поэтому все большее применение находят монокристаллы, характеризующиеся достаточно малым числом дефектов, что позволяет повысить как прочность конструкции, так и существенно уменьшить метрологические погрешности, что особенно важно для упругих элементов приборов.
Одной из возможных причин разрушения материала является потеря устойчивости его внутренней структуры. Потеря устойчивости может также привести к структурному переходу, в том числе в другое устойчивое состояние. Поэтому актуальной является задача исследования устойчивости материала относительно произвольной вариации напряженно-деформированного состояния: при приближении к критическим деформациям материал может быть устойчив по отношению к приращению напряжений или деформаций вдоль пути нагруже-ния, но при этом неустойчив относительно других возмущений. Исследование устойчивости сред с микроструктурой при конечных деформациях само по себе актуально в связи с тем, что в классической механике деформируемого твердого тела не существует общепринятого определения устойчивости и ее потери.
Так как для построения модели материала на микроуровне методами механики дискретных сред используются потенциалы, характеризующие взаимодействие частиц в узлах кристаллической решетки, а большинство известных в литературе потенциалов изначально разрабатывалось для описания физико-химических, но не механических свойств твердых тел, актуальной является также задача построения моделей, обладающих предсказательной силой в отношении механических параметров, не участвующих в калибровке модели.
Методика исследований. В данной работе применяются методы механики деформируемого твердого тела и аппарат, необходимый для решения задач нелинейной теории упругости; строится связь между дискретным и континуальным описанием. Объектом исследования является идеальная бесконечная кристаллическая решетка, как двумерная треугольная, так и трехмерные ГЦК (одноатомная) и ГПУ (двухатомная), и энергетически эквивалентная им сплошная среда. При этом предполагается, что дефекты отсутствуют, объемные силы и тепловые эффекты не рассматриваются. Считается, что частицы, формирующие регулярную решетку и находящиеся в ее узлах, взаимодействуют посредством парных потенциалов: силовых, зависящих только от относительного смещения частиц, и моментных, зависящих также от относительного поворота частиц. Это означает, что связь между частицами имеет продольную (силовое взаимодействие) и поперечную (моментное взаимодействие) жесткости. При переходе к сплошной среде используется правило Коши-Борна и его модификация для сложных решеток, устанавливающие связь между макродеформацией материального объема и градиентом перемещения частиц. Таким образом устанавливается и связь между упругими характеристиками на микро-
и макроуровне. Предсказательная сила модели проверяется путем расчета не использовавшихся при калибровке упругих модулей и сравнения полученных значений с экспериментальными данными. При исследовании устойчивости используется метод наложения малой деформации на конечную.
Цель работы. Целью данной работы является построение моделей для описания механических характеристик деформируемых твердых тел с регулярной микроструктурой, определение упругих свойств кристаллов с использованием дискретных методов механики деформируемого твердого тела и исследование устойчивости внутренней структуры кристаллов при конечных деформациях.

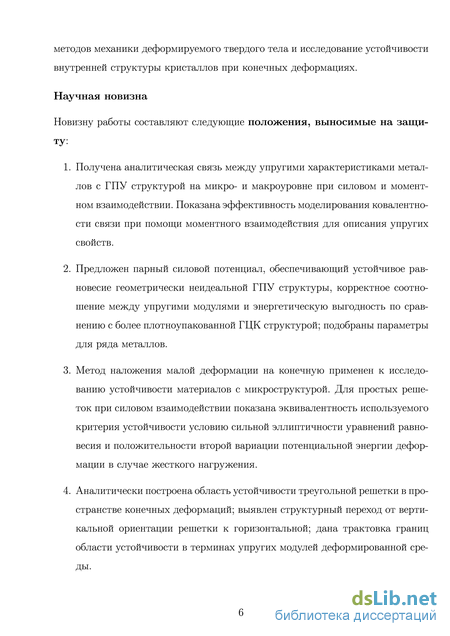

Научная новизна. Новизну работы составляют следующие положения, выносимые на защиту:
-
Получена аналитическая связь между упругими характеристиками металлов с ГПУ структурой на микро- и макроуровне при силовом и момент-ном взаимодействии. Показана эффективность моделирования ковалентно-сти связи при помощи моментного взаимодействия для описания упругих свойств.
-
Предложен парный силовой потенциал, обеспечивающий устойчивое равновесие геометрически неидеальной ГПУ структуры, корректное соотношение между упругими модулями и энергетическую выгодность по сравнению с более плотноупакованной ГЦК структурой; подобраны параметры для ряда металлов.
-
Метод наложения малой деформации на конечную применен к исследованию устойчивости материалов с микроструктурой. Для простых решеток при силовом взаимодействии показана эквивалентность используемого критерия условию сильной эллиптичности уравнений равновесия и положительности второй вариации потенциальной энергии деформации в случае жесткого нагружения.
-
Аналитически построена область устойчивости треугольной решетки в пространстве конечных деформаций; выявлен структурный переход от вертикальной ориентации решетки к горизонтальной; дана трактовка границ области устойчивости в терминах упругих модулей деформированной среды.
-
Получены области устойчивости ГЦК решетки в шестимерном пространстве деформаций. Выявлен структурный переход, связанный со сменой ориентации ГЦК решетки, и переход ГЦК-ОЦК.
-

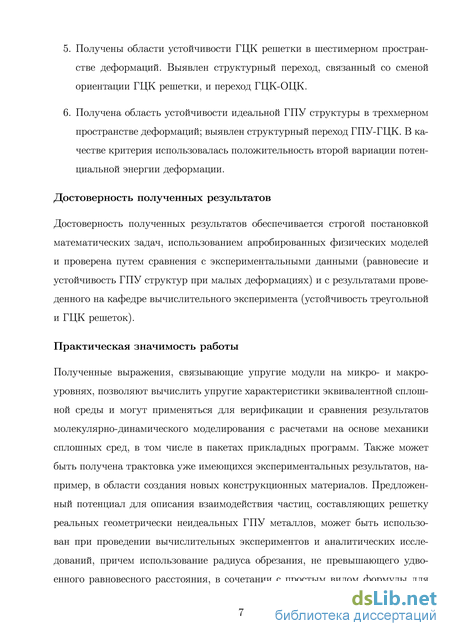

Получена область устойчивости идеальной ГПУ структуры в трехмерном пространстве деформаций; выявлен структурный переход ГПУ-ГЦК. В качестве критерия использовалась положительность второй вариации потенциальной энергии деформации.
Достоверность полученных результатов. Достоверность полученных результатов обеспечивается строгой постановкой математических задач, использованием апробированных физических моделей и проверена путем
сравнения с экспериментальными данными (равновесие и устойчивость ГПУ структур при малых деформациях) и с результатами проведенного на кафедре вычислительного эксперимента (устойчивость треугольной и ГЦК решеток).
Практическая значимость работы. Полученные выражения, связывающие упругие модули на микро- и макроуровнях, позволяют вычислить упругие характеристики эквивалентной сплошной среды и могут применяться для верификации и сравнения результатов молекулярно-динамического моделирования с расчетами на основе механики сплошных сред, в том числе в пакетах прикладных программ. Также может быть получена трактовка уже имеющихся экспериментальных результатов, например, в области создания новых конструкционных материалов. Предложенный потенциал для описания взаимодействия частиц, составляющих решетку реальных геометрически неидеальных ГПУ металлов, может быть использован при проведении вычислительных экспериментов и аналитических исследований, причем использование радиуса обрезания, не превышающего удвоенного равновесного расстояния, в сочетании с простым видом формулы для силы взаимодействия позволяет значительно увеличить скорость выполнения численных расчетов. Разработанный подход к исследованию устойчивости материалов с микроструктурой может быть применен для прогнозирования работоспособности элементов конструкций, для повышения достоверности расчетов по определению надежности конструкции при больших деформациях и для определения предельных нагрузок, диктуемых структурными превращениями, в том числе связанными с переходом в другое устойчивое состояние. Это в дальнейшем даст возможность улучшить массогабаритные характеристики конструкции и получить оптимальное соотношение между прочностью и жесткостью элементов, что в свою очередь позволит повысить экономичность, так как значительная часть стоимости конструкции приходится на стоимость материала.

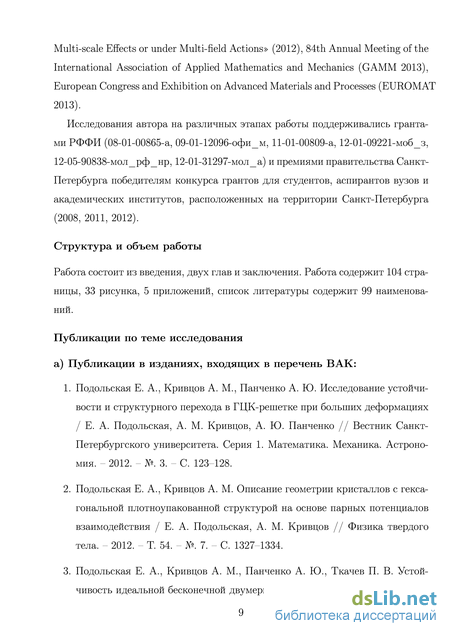

Апробация работы. Результаты работы докладывались на семинарах Института проблем машиноведения РАН (Санкт-Петербург), кафедры Теоретическая механика СПбГПУ, Института Геохимии и Аналитической Химии им. В.И. Вернадского РАН (Москва), Физического факультета университета г. Севилья (Испания), а также на всероссийских и международных конференциях: Advanced Problems in Mechanics (Санкт-Петербург, 2008, 2009, 2011, 2012), Всероссийский форум студентов, аспирантов и молодых ученых «Наука и инновации в технических университетах» (2008), Международная научно-практическая конференция Неделя науки СПбГПУ (Санкт-Петербург, 2009, 2010), XIII Международная конференция «Математическое моделирование в механике деформируемых тел и конструкций. Методы граничных и конечных элементов» (BEM-FEM 2009), Международная научная конференция по механике «Пятые Поляховские чтения» (2009), Международная научная конференция по механике «Шестые Поляховские чтения» (2012), 8th European Solid Mechanics Conference (ESMC 2012), Trilateral Scientific Seminar «Generalized Continua as Models for Materials with Multi-scale Effects or under Multi-field Actions» (2012), 84th Annual Meeting of the International Association of Applied Mathematics and Mechanics (GAMM 2013), European Congress and Exhibition on Advanced Materials and Processes (EUROMAT 2013).
Исследования автора на различных этапах работы поддерживались грантами РФФИ (08-01-00865-а, 09-01-12096-офи_м, 11-01-00809-а, 12-01-09221-моб_з, 12-05-90838-мол_рф_нр, 12-01-31297-мол_а) и премиями правительства Санкт-Петербурга победителям конкурса грантов для студентов, аспирантов вузов и академических институтов, расположенных на территории Санкт-Петербурга (2008, 2011, 2012).
Публикации. По теме диссертации опубликовано 23 работы, в том числе 6 статей в изданиях из перечня ВАК. Список публикаций приведен в конце автореферата.
Структура и объем работы. Работа состоит из введения, двух глав и заключения. Работа содержит 104 страницы, 33 рисунка, 5 приложений, список литературы содержит 99 наименований.
