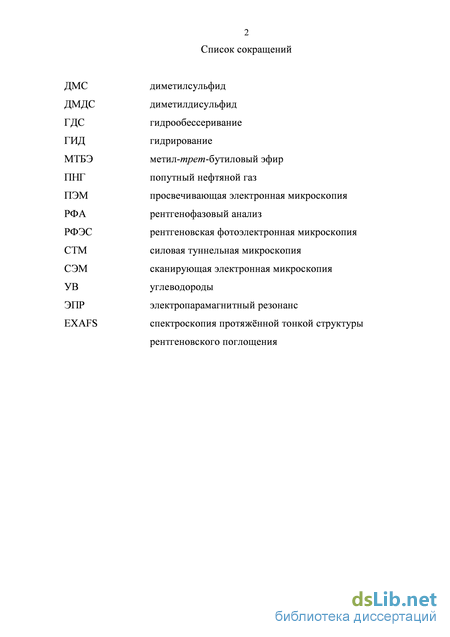

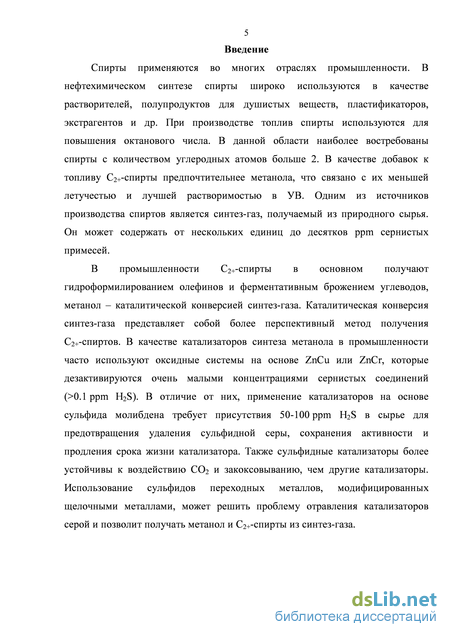

Введение

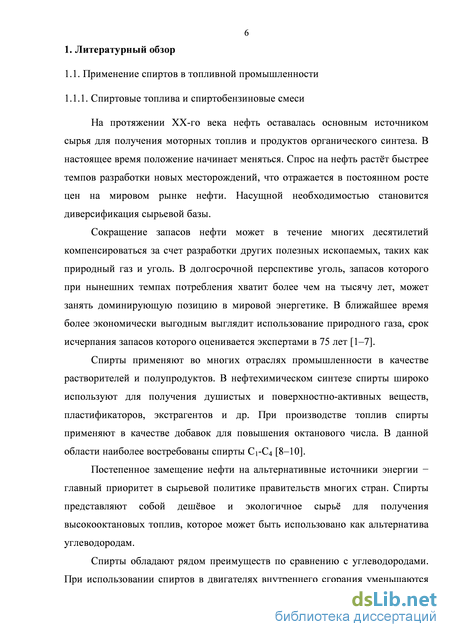

1. Литературный обзор 6
1.1. Применение спиртов в топливной промышленности 6

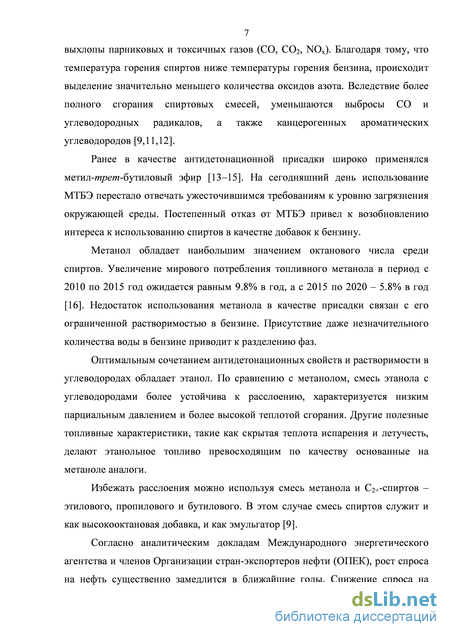

1.1.1. Спиртовые топлива и спиртобензиновые смеси 6
1.1.2. Основные способы получения спиртов в промышленности 8
1.2. Обзор катализаторов синтеза спиртов из синтез-газа 10
1.2.1. Основные типы катализаторов синтеза спиртов 10

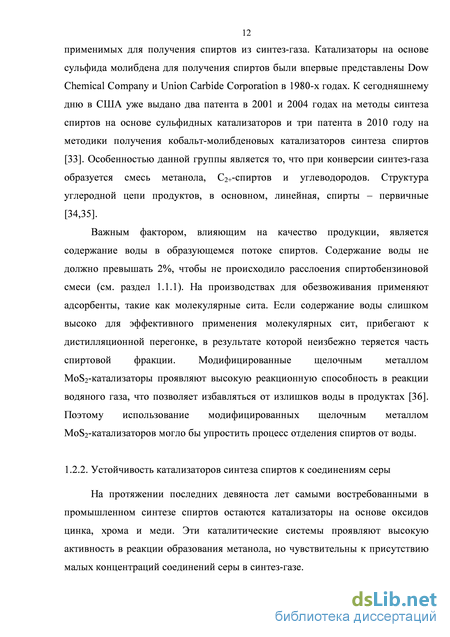

1.2.2. Устойчивость катализаторов синтеза спиртов к соединениям серы 12
1.2.3. Дезактивация сульфидных катализаторов при окислении 15
1.3. Состав, структура и свойства МоБг-катализаторов 18
1.3.1. Структура активной фазы промотированного MoS-катализатора и её функционирование в условиях реакции ГДС 18
1.3.2. Влияние свойств носителя на активность Мо82-катализаторов в реакции синтеза спиртов 29
1.3.3. Влияние модифицирования щелочным металлом на активность МоБг-катализатора 30
1.3.4. Влияние промоторов на активность Мо82-катализатора 37
1.3.5. Предположительные схемы механизма образования спиртов из СО и Н2 на KMoS-катализаторах 40
1.4. Постановка задачи 44
2. Объекты и методы исследования 45
2.1 Носители для катализаторов 45
2.2 Определение текстурных характеристик носителей 47
2.3 Синтез оксидных предшественников катализаторов 47
2.4 Сульфидирование синтезированных катализаторов 51
2.5 Условия каталитических испытаний в реакции конверсии синтез-газа 52
2.6 Условия каталитических испытаний в реакции гидрообессеривания 57
2.7 Исследование катализаторов методом электронной микроскопии 57
Результаты и обсуждение 59
3.1. Влияние морфологических свойств носителя на каталитическую активность 59
3.2. Влияние углеродного покрытия носителя на каталитическую активность. 64
3.3. Влияние содержания калия на активность катализатора в реакции синтеза спиртов 67
3.4. Влияние концентрации калия на активность KCoMoS-катализатора в реакциях ГДС и ГИД 69
3.5. Влияние последовательности пропитки катализатора на его активность 71
3.6. Влияние промотирования (Со, Rh) на каталитическую активность в реакции конверсии синтез-газа 72
3.7. Изучение поверхности катализаторов методом СЭМ 74
3.8. Изучение морфологии активной фазы методом ПЭМ 76
3.9. Механизм конверсии синтез-газа на KCoMoS-катализаторе 79
3.10. Влияние добавок этанола и этилена в синтез-газ на каталитическую активность в реакции синтеза спиртов 83
3.11. Исследование активности модифицированного литием катализатора в
реакции синтез спиртов 86
Выводы 89
Список использованных источников
- Основные способы получения спиртов в промышленности
- Дезактивация сульфидных катализаторов при окислении
- Синтез оксидных предшественников катализаторов
- Влияние последовательности пропитки катализатора на его активность

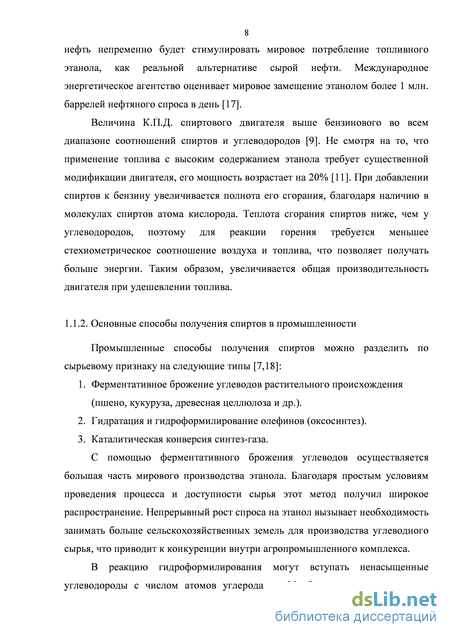

Основные способы получения спиртов в промышленности

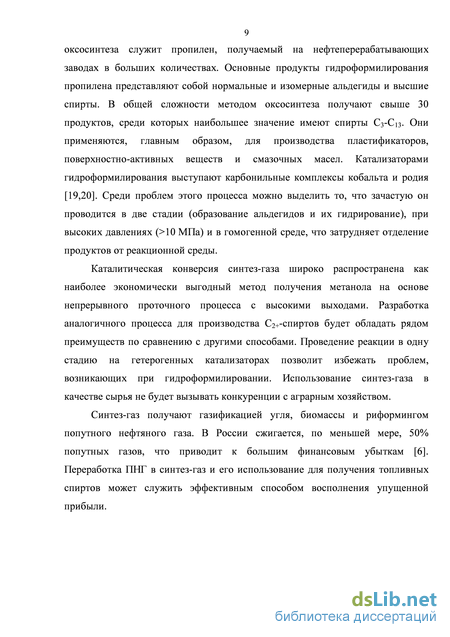

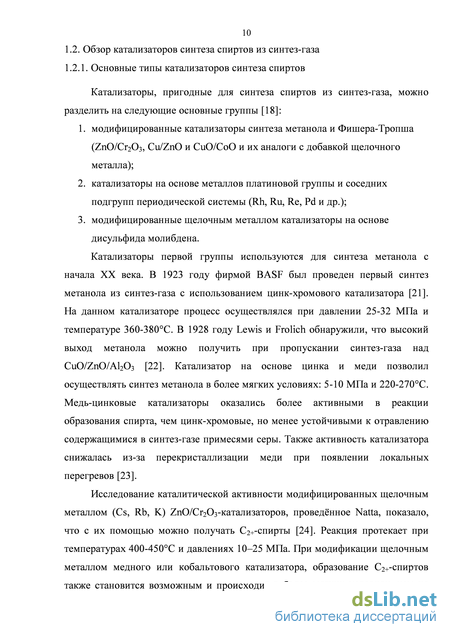

Катализаторы первой группы используются для синтеза метанола с начала XX века. В 1923 году фирмой BASF был проведен первый синтез метанола из синтез-газа с использованием цинк-хромового катализатора [21]. На данном катализаторе процесс осуществлялся при давлении 25-32 МПа и температуре 360-380С. В 1928 году Lewis и Frolich обнаружили, что высокий выход метанола можно получить при пропускании синтез-газа над CuO/ZnO/АЬОз [22]. Катализатор на основе цинка и меди позволил осуществлять синтез метанола в более мягких условиях: 5-10 МПа и 220-270С. Медь-цинковые катализаторы оказались более активными в реакции образования спирта, чем цинк-хромовые, но менее устойчивыми к отравлению содержащимися в синтез-газе примесями серы. Также активность катализатора снижалась из-за перекристаллизации меди при появлении локальных перегревов [23].
Исследование каталитической активности модифицированных щелочным металлом (Cs, Rb, К) гпО/Сг203-катализаторов, проведённое Natta, показало, что с их помощью можно получать Сг+-спирты [24]. Реакция протекает при температурах 400-450С и давлениях 10-25 МПа. При модификации щелочным металлом медного или кобальтового катализатора, образование С2+-спиртов также становится возможным и происходит в более мягких условиях, чем на цинк-хромовом катализаторе [25-28]. Основные продукты реакции представляют собой разветвленные спирты, среди которых превалирует шо-бутанол [25]. Smith и Anderson предположили, что рост углеводородной цепи происходит по механизму конденсации промежуточных соединений [29]. Конкурирование процессов а- и -присоединения отвечает за изомерный состав продуктов реакции [30,31].

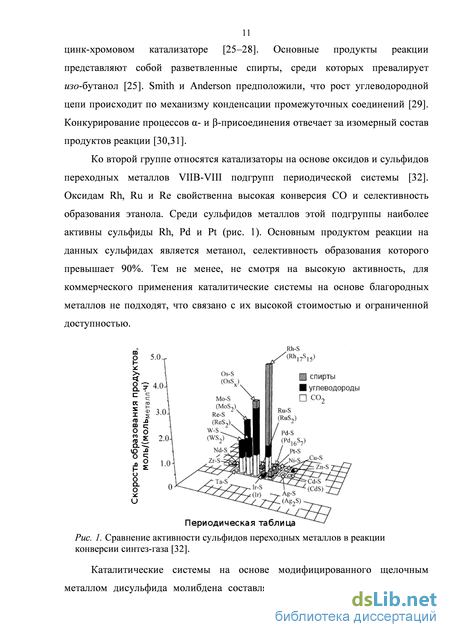

Ко второй группе относятся катализаторы на основе оксидов и сульфидов переходных металлов VIIB-VIII подгрупп периодической системы [32]. Оксидам Rh, Ru и Re свойственна высокая конверсия СО и селективность образования этанола. Среди сульфидов металлов этой подгруппы наиболее активны сульфиды Rh, Pd и Pt (рис. 1). Основным продуктом реакции на данных сульфидах является метанол, селективность образования которого превышает 90%. Тем не менее, не смотря на высокую активность, для коммерческого применения каталитические системы на основе благородных металлов не подходят, что связано с их высокой стоимостью и ограниченной доступностью.
