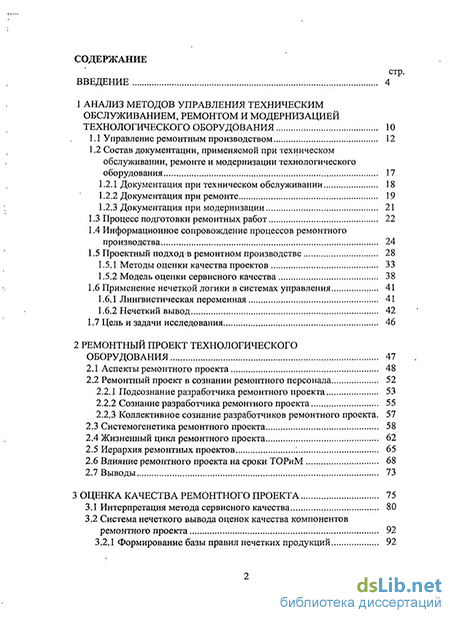

Введение
1 Анализ методов управления техническим обслуживанием, ремонтом и модернизацией технологического оборудования 10
1.1 Управление ремонтным производством 12
1.2 Состав документации, применяемой при техническом обслуживании, ремонте и модернизации технологического оборудования 17
1.2.1 Документация при техническом обслуживании 18
1.2.2 Документация при ремонте 19
1.2.3 Документация при модернизации 21
1.3 Процесс подготовки ремонтных работ 22
1.4 Информационное сопровождение процессов ремонтного производства 24
1.5 Проектный подход в ремонтном производстве 28
1.5.1 Методы оценки качества проектов 33
1.5.2 Модель оценки сервисного качества 38
1.6 Применение нечеткой логики в системах управления 41
1.6.1 Лингвистическая переменная 41
1.6.2 Нечеткий вывод 42
1.7 Цель и задачи исследования 46
2 Ремонтный проект технологического оборудования 47
2.1 Аспекты ремонтного проекта 48
2.2 Ремонтный проект в сознании ремонтного персонала 52
2.2.1 Подсознание разработчика ремонтного проекта 53
2.2.2 Сознание разработчика ремонтного проекта 55
2.2.3 Коллективное сознание разработчиков ремонтного проекта. 57
2.3 Системогенетика ремонтного проекта 58
2.4 Жизненный цикл ремонтного проекта 62
2.5 Иерархия ремонтных проектов '. 65
2.6 Влияние ремонтного проекта на сроки ТОРиМ 68
2.7 Выводы 73
3 Оценка качества ремонтного проекта 75
3.1 Интерпретация метода сервисного качества 80
3.2 Система нечеткого вывода оценок качества компонентов ремонтного проекта 92
3.2.1 Формирование базы правил нечетких продукций 92
3.2.2 Нахождение значений функции принадлежности входных переменных 98
3.2.2.1 Способы получения лингвистических переменных... 100
3.2.2.2 Нечеткие переменные 104
3.2.3 Агрегирование подусловий в нечетких правилах продукций 107
3.2.4 Активизация подзаключений в нечетких правилах продукций 108
3.2.5 Аккумуляция заключений нечетких правил продукций 110
3.2.6 Нахождение числового значения выходных переменных 111
3.2.7 Практический пример процедуры нечеткого вывода показателей ремонтного проекта 113
3.3 Выводы 116
4. Информационная поддержка квалиметрическои оценки ремонтного проекта 119
4.1 Архитектура системы информационной поддержки 119
4.2 Формат хранения данных 126
4.3 Применение системы информационной поддержки 134
4.4 Выводы 143
Заключение 144
Библиографический список
- Состав документации, применяемой при техническом обслуживании, ремонте и модернизации технологического оборудования
- Подсознание разработчика ремонтного проекта
- Нахождение значений функции принадлежности входных переменных
- Применение системы информационной поддержки
Введение к работе

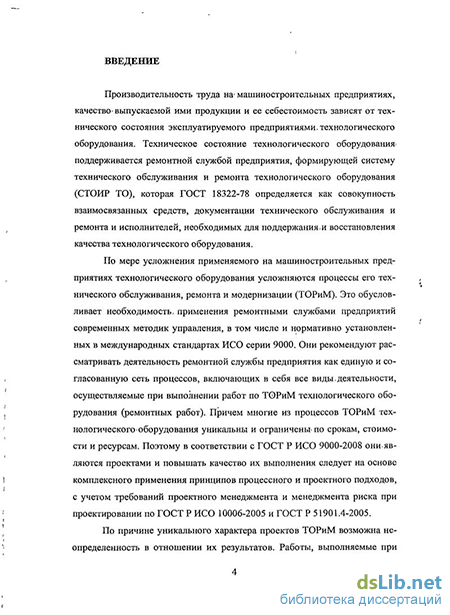

Актуальность темы. Производительность труда на машиностроительных предприятиях, качество выпускаемой ими продукции и ее себестоимость зависят от технического состояния эксплуатируемого предприятиями технологического оборудования. Техническое состояние технологического оборудования поддерживается ремонтной службой предприятия, формирующей систему технического обслуживания и ремонта технологического оборудования (СТОИР ТО), которая ГОСТ 18322-78 определяется как совокупность взаимосвязанных средств, документации технического обслуживания и ремонта и исполнителей, необходимых для поддержания и восстановления качества технологического оборудования.
По мере усложнения применяемого на машиностроительных предприятиях технологического оборудования усложняются процессы его технического обслуживания, ремонта и модернизации (ТОРиМ). Это обусловливает необходимость применения ремонтными службами предприятий современных методик управления, в том числе и нормативно установленных в международных стандартах ИСО серии 9000. Они рекомендуют рассматривать деятельность ремонтной службы предприятия как единую и согласованную сеть процессов, включающих в себя все виды деятельности, осуществляемые при выполнении работ по ТОРиМ технологического оборудования (ремонтных работ). Причем многие из процессов ТОРиМ технологического оборудования уникальны и ограничены по срокам, стоимости и ресурсам. Поэтому в соответствии с ГОСТ Р ИСО 9000-2008 они являются проектами и повышать качество их выполнения следует на основе комплексного применения принципов процессного и проектного подходов, с учетом требований проектного менеджмента и менеджмента риска при проектировании по ГОСТ Р ИСО 10006-2005 и ГОСТ Р 51901.4-2005.
По причине уникального характера проектов ТОРиМ возможна неопределенность в отношении их результатов. Работы, выполняемые при реализации данных проектов, могут быть новыми для ремонтного персонала предприятия. Поэтому СТОИР ТО предусматривает проведение обязательной конструктор-ско-технологической подготовки ТОРиМ. Ее целью является обеспечение полной готовности СТОИР ТО к качественному выполнению ремонтных работ в установленные сроки при эффективном использовании имеющихся ресурсов. В соответствии с ГОСТ 15.601-98 одним из компонентов готовности СТОИР ТО является наличие применяемой при выполнении ремонтных работ разнообразной конструкторской, технологической и другой документации, которая должна соответствовать установленным требованиям. Количественной мерой наличия соответствующей документации служит ее квалиметрическая оценка. Причем достижение высокой точности данной оценки затруднено вследствие большой доли субъективизма при ее проведении, а также нечеткости и неполноты исходных данных.

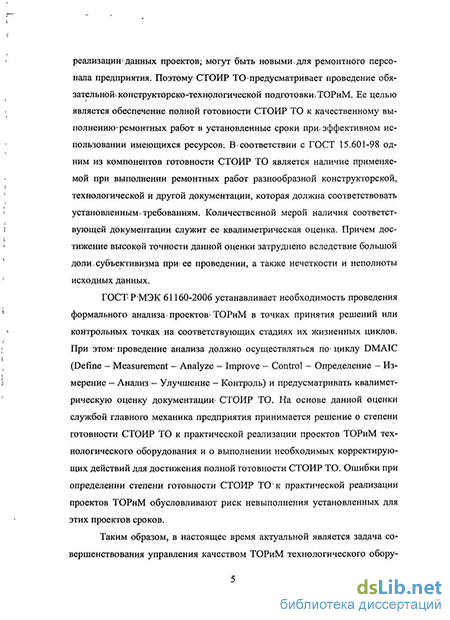

ГОСТ Р МЭК 61160-2006 устанавливает необходимость проведения формального анализа проектов ТОРиМ в точках принятия решений или контрольных точках на соответствующих стадиях их жизненных циклов. При этом про-
