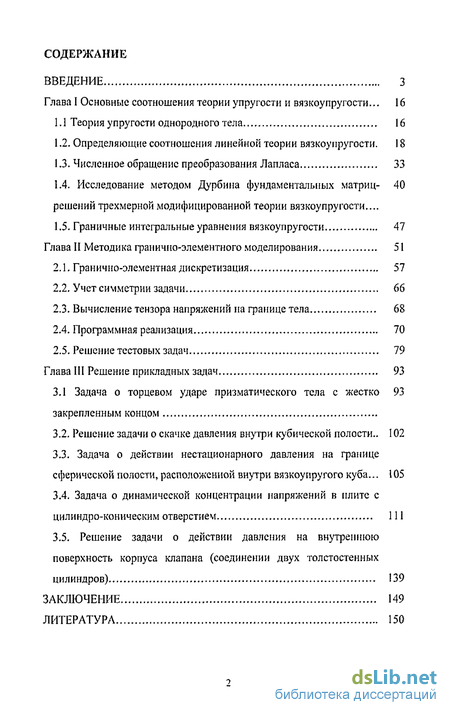

Введение
Глава I Основные соотношения теории упругости и вязкоупругости ... 16
1.1 Теория упругости однородного тела 16
1.2. Определяющие соотношения линейной теории вязкоупругости . 18
1.3. Численное обращение преобразования Лапласа 33
1.4. Исследование методом Дурбина фундаментальных матриц решений трехмерной модифицированной теории вязкоупругости. - 40..
1.5. Граничные интегральные уравнения вязкоупругости 47
Глава II Методика гранично-элементного моделирования 51
2.1. Гранично-элементная дискретизация 57
2.2. Учет симметрии задачи 66
2.3. Вычисление тензора напряжений на границе тела 68
2.4. Программная реализация 70
2.5. Решение тестовых задач 19
Глава III Решение прикладных задач 93
3.1 Задача о торцевом ударе призматического тела с жесткозакрепленным концом 93
3.2. Решение задачи о скачке давления внутри кубической полости.. 102
3.3. Задача о действии нестационарного давления на границе сферической полости, расположенной внутри вязкоупругого куба ... 105
3.4. Задача о динамической концентрации напряжений в плите с цилиндро-коническим отверстием 111
3.5. Решение задачи о действии давления на внутреннюю поверхность корпуса клапана (соединении двух толстостенных цилиндров) 139
Заключение 149
Литература 150
- Определяющие соотношения линейной теории вязкоупругости
- Граничные интегральные уравнения вязкоупругости
- Вычисление тензора напряжений на границе тела
- Задача о действии нестационарного давления на границе сферической полости, расположенной внутри вязкоупругого куба
Введение к работе

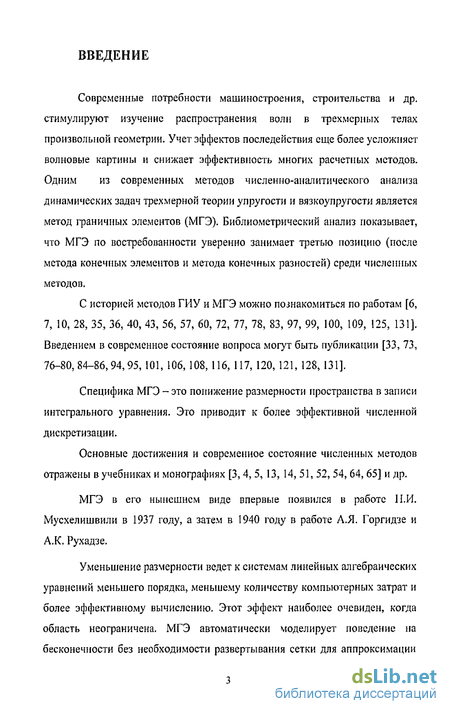

Современные потребности машиностроения, строительства и др. стимулируют изучение распространения волн в трехмерных телах произвольной геометрии. Учет эффектов последействия еще более усложняет волновые картины и снижает эффективность многих расчетных методов. Одним из современных методов численно-аналитического анализа динамических задач трехмерной теории упругости и вязкоупругости является метод граничных элементов (МГЭ). Библиометрический анализ показывает, что МГЭ по востребованности уверенно занимает третью позицию (после метода конечных элементов и метода конечных разностей) среди численных методов,
С историей методов ГИУ и МГЭ можно познакомиться по работам [6, 7, 10, 28, 35, 36, 40, 43, 56, 57, 60, 72, 77, 78, 83, 97, 99, 100, 109, 125, 131]. Введением в современное состояние вопроса могут быть публикации [33, 73, 76-80,84-86,94,95,101, 106,108,116, 117,120,121,128,131].
Специфика МГЭ - это понижение размерности пространства в записи интегрального уравнения. Это приводит к более эффективной численной дискретизации.
Основные достижения и современное состояние численных методов отражены в учебниках и монографиях [3, 4, 5, 13, 14,51, 52, 54, 64, 65] и др.
МГЭ в его нынешнем виде впервые появился в работе II.И. Мусхелишвили в 1937 году, а затем в 1940 году в работе А.Я. Горгидзе и А.К. Рухадзе.
Уменьшение размерности ведет к системам линейных алгебраических уравнений меньшего порядка, меньшему количеству компьютерных затрат и более эффективному вычислению. Этот эффект наиболее очевиден, когда область неограничена. МГЭ автоматически моделирует поведение на бесконечности без необходимости развертывания сетки для аппроксимации области. Так как в МГЭ нет необходимости иметь дело с внутренней сеткой, то настройка сетки намного проще.
Ведущая роль МГЭ как специализированного и альтернативного метода по сравнению со всеми другими численными методами для дифференциальных уравнений в частных производных является бесспорной. После «изобретения технологии» в конце 1960-х - начале 1970-х гг. число публикаций по МГЭ было мало, но скорость их роста вела себя экспоненциально. Рост достиг точки перегиба около 1991 года. После чего ежегодные публикации продолжали расти, но с меньшей скоростью. Признаком зрелости технологии является постоянство ее продукции. Число ежегодных публикаций МГЭ достигло устойчивого уровня.

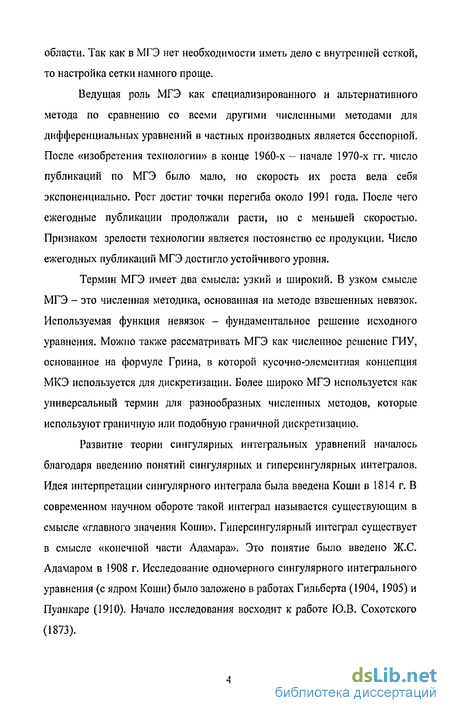

Термин МГЭ имеет два смысла: узкий и широкий. В узком смысле МГЭ - это численная методика, основанная на методе взвешенных невязок. Используемая функция невязок - фундаментальное решение исходного уравнения. Можно также рассматривать МГЭ как численное решение ГИУ, основанное на формуле Грина, в которой кусочно-элементная концепция МКЭ используется для дискретизации. Более широко МГЭ используется как универсальный термин для разнообразных численных методов, которые используют граничную или подобную граничной дискретизацию.
Развитие теории сингулярных интегральных уравнений началось благодаря введению понятий сингулярных и гиперсингулярных интегралов. Идея интерпретации сингулярного интеграла была введена Коши в 1814 г. В современном научном обороте такой интеграл называется существующим в смысле «главного значения Коши». Гиперсингулярный интеграл существует в смысле «конечной части Адамара». Это понятие было введено Ж.С. Адамаром в 1908 г. Исследование одномерного сингулярного интегрального уравнения (с ядром Коши) было заложено в работах Гильберта (1904, 1905) и Пуанкаре (1910). Начало исследования восходит к работе Ю.В. Сохотского (1873).

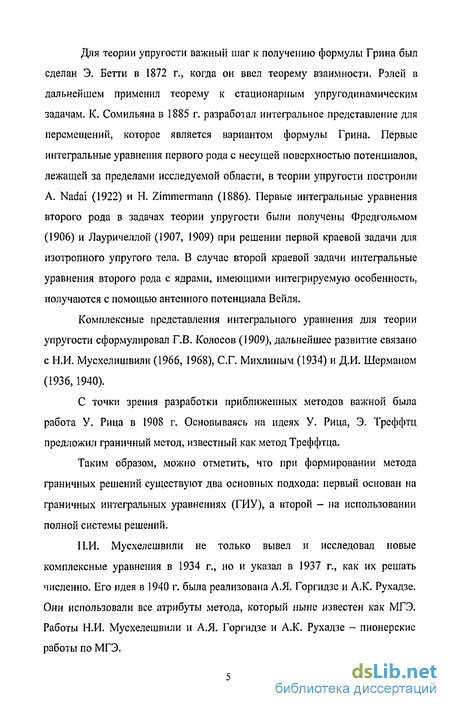

Для теории упругости важный шаг к получению формулы Грина был сделан Э. Бетти в 1872 г., когда он ввел теорему взаимности. Рэлсй в дальнейшем применил теорему к стационарным упругодинамическим задачам. К, Сомильяна в 1885 г. разработал интегральное представление для перемещений, которое является вариантом формулы Грина. Первые интегральные уравнения первого рода с несущей поверхностью потенциалов, лежащей за пределами исследуемой области, в теории упругости построили A. Nadai (1922) и Н. Zimmermann (1886). Первые интегральные уравнения второго рода в задачах теории упругости были получены Фредгольмом (1906) и Лауричеллой (1907, 1909) при решении первой краевой задачи для изотропного упругого тела. В случае второй краевой задачи интегральные уравнения второго рода с ядрами, имеющими интегрируемую особенность, получаются с помощью антенного потенциала Вейля.
Комплексные представления интегрального уравнения для теории упругости сформулировал Г.В. Колосов (1909), дальнейшее развитие связано с Н.И. Мусхелишвили (1966, 1968), С.Г. Михлиным (1934) и Д.И. Шерманом (1936, 1940).
С точки зрения разработки приближенных методов важной была работа У. Рица в 1908 г. Основываясь на идеях У. Рица, Э. Треффтц предложил граничный метод, известный как метод Треффтца.
Таким образом, можно отметить, что при формировании метода граничных решений существуют два основных подхода: первый основан на граничных интегральных уравнениях (ҐИУ), а второй - на использовании полной системы решении.
И.И. Мусхелешвили не только вывел и исследовал новые комплексные уравнения в 1934 г., но и указал в 1937 г., как их решать численно. Его идея в 1940 г. была реализована А.Я. Горгидзе и А.К. Рухадзе. Они использовали все атрибуты метода, который пыие известен как МГЭ. Работы Н.И. Мусхелешвили и А.Я. Горгидзе и А.К. Рухадзе - пионерские работы по МГЭ.

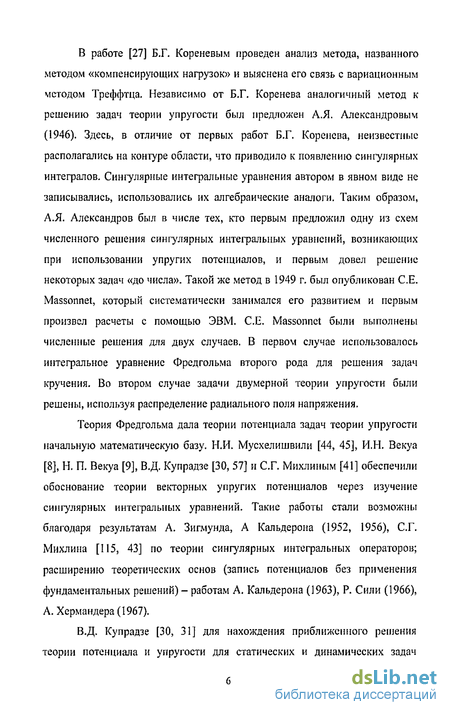

В работе [27] Б.Г. Кореневым проведен анализ метода, названного методом «компенсирующих нагрузок» и выяснена его связь с вариационным методом Треффтца. Независимо от Б.Г. Коренева аналогичный метод к решению задач теории упругости был предложен А.Я. Александровым (1946), Здесь, в отличие от первых работ Б.Г. Коренева, неизвестные располагались на контуре области, что приводило к появлению сингулярных интегралов. Сингулярные интегральные уравнения автором в явном виде не записывались, использовались их алгебраические аналоги. Таким образом, А.Я. Александров был в числе тех, кто первым предложил одну из схем численного решения сингулярных интегральных уравнений, возникающих при использовании упругих потенциалов, и первым довел решение некоторых задач «до числа». Такой же метод в 1949 г. был опубликован СЕ. Massonnet, который систематически занимался его развитием и первым произвел расчеты с помощью ЭВМ. СЕ. Massonnet были выполнены численные решения для двух случаев. В первом случае использовалось интегральное уравнение Фредгольма второго рода для решения задач кручения. Во втором случае задачи двумерной теории упругости были решены, используя распределение радиального поля напряжения.
Теория Фредгольма дала теории потенциала задач теории упругости начальную математическую базу. Н.И. Мусхелишвили [44, 45], И.Н. Векуа [8], Н. П. Векуа [9], В.Д. Купрадзе [30, 57] и СГ. Михлиным [41] обеспечили обоснование теории векторных упругих потенциалов через изучение сингулярных интегральных уравнений. Такие работы стали возможны благодаря результатам А. Зигмунда, А Кальдерона (1952, 1956), С.Г. Михлина [115, 43] по теории сингулярных интегральных операторов; расширению теоретических основ (запись потенциалов без применения фундаментальных решений) - работам А. Кальдерона (1963), Р. Сили (1966), А. Хермандера (1967).
В.Д. Купрадзе [30, 31] для нахождения приближенного решения теории потенциала и упругости для статических и динамических задач использовал «метод функциональных уравнений», который допускает несколько формулировок. Методику В.Д. Купрадзе распределения фундаментальных решений на внешней вспомогательной границе рассматривают как основу «метода фундаментальных решений».

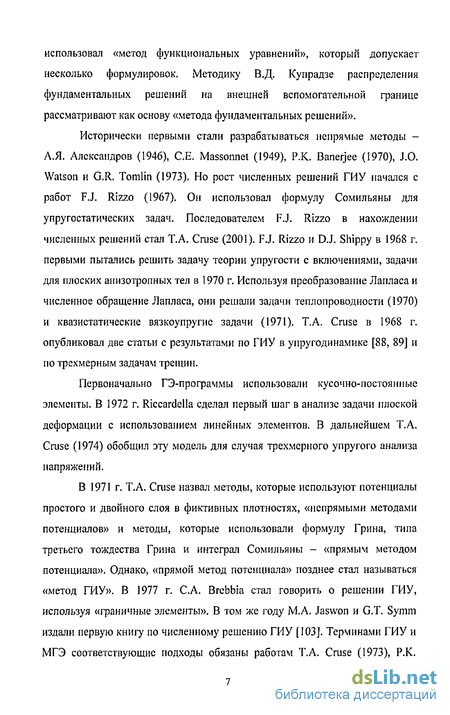

Исторически первыми стали разрабатываться непрямые методы -Л.Я. Александров (1946), СЕ. Massonnet (1949), Р.К. Banerjee (1970), J.O. Watson и G.R. Tomlin (1973). Но рост численных решений ГИУ начался с работ F.J. Rizzo (1967). Он использовал формулу Сомильяны для упругостатических задач. Последователем F.J. Rizzo в нахождении численных решений стал Т.А. Cruse (2001). F.J. Rizzo и D.J. Snippy в 1968 г. первыми пытались решить задачу теории упругости с включениями, задачи для плоских анизотропных тел в 1970 г. Используя преобразование Лапласа и численное обращение Лапласа, они решали задачи теплопроводности (1970) и квазистатические вязкоупругис задачи (1971). Т.А. Cruse в 1968 г. опубликовал две статьи с результатами по ГИУ в уиругодинамике [88, 89] и по трехмерным задачам трещин.
Первоначально ГЭ-программы использовали кусочно-по стоя иные элементы. В 1972 г. Riccardella сделал первый шаг в анализе задачи плоской деформации с использованием линейных элементов. В дальнейшем Т.А. Cruse (1974) обобщил эту модель для случая трехмерного упругого анализа напряжений.
В 1971 г. Т.А. Cruse назвал методы, которые используют потенциалы простого и двойного слоя в фиктивных плотностях, «непрямыми методами потенциалов» и методы, которые использовали формулу Грина, типа третьего тождества Грина и интеграл Сомильяны - «прямым методом потенциала». Однако, «прямой метод потенциала» позднее стал называться «метод ГИУ». В 1977 г. С.А. Brcbbia стал говорить о решении ГИУ, используя «граничные элементы». В том же году М.А. Jaswon и G.T. Symm издали первую книгу по численному решению ГИУ [103]. Терминами ГИУ и МГЭ соответствующие подходы обязаны работам Т.А. Cruse (1973), Р.К. Benerjee, C.A. Brebbia, R. Butterfleld, J. Domingues (1977). Работа J.C. Lachat и J.О. Watson (1976) является первой работой, переносящей идеи МКЭ в МГЭ. В 1978 C.A. Brebbia издал первый учебник по МГЭ [81]. Книга содержала ряд компьютерных кодов, разработанные J. Dominguez (1978). В 1984 г. С.А. Brebbia основал журнал «Engineering Analysis—Innovations in Computational Techniques». В нем публиковались работы, использующие граничный элемент. В 1989 г. журнал был переименован в «Engineering Analysis with Boundary Elements» и стал специализированным журналом по МГЭ.

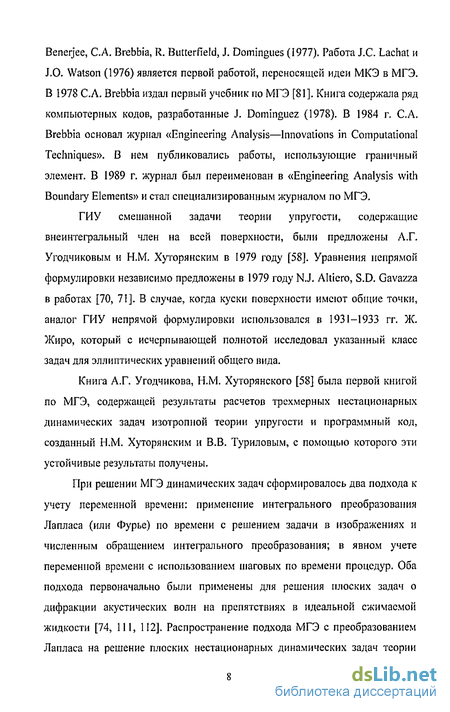

ГИУ смешанной задачи теории упругости, содержащие внеинтегральный член на всей поверхности, были предложены А.Г. Угодчиковым и Н.М. Хуторянским в 1979 году [58]. Уравнения непрямой формулировки независимо предложены в 1979 году N.J. Altiero, S.D. Gavazza в работах [70, 71]. В случае, когда куски поверхности имеют общие точки, аналог ГИУ непрямой формулировки использовался в 1931-1933 гг. Ж. Жиро, который с исчерпывающей полнотой исследовал указанный класс задач для эллиптических уравнений общего вида.
Книга А.Г. Угодчикова, Н.М. Хуторянекого [58] была первой книгой по МГЭ, содержащей результаты расчетов трехмерных нестационарных динамических задач изотропной теории упругости и программный код, созданный Н.М, Хуторянским и В.В. Туриловым, с помощью которого эти устойчивые результаты получены.
При решении МГЭ динамических задач сформировалось два подхода к учету неременной времени: применение интегрального преобразования Лапласа (или Фурье) по времени с решением задачи в изображениях и численным обращением интегрального преобразования; в явном учете переменной времени с использованием шаговых по времени процедур. Оба подхода первоначально были применены для решения плоских задач о дифракции акустических волн на препятствиях в идеальной сжимаемой жидкости [74, 111, 112]. Распространение подхода МГЭ с преобразованием Лапласа на решение плоских нестационарных динамических задач теории упругости было осуществлено в работах М. Friedman (1962), R.P. Shaw (1979). Дальнейшее развитие методика получила в работах [111, 112]. Была, в частности, улучшена точность численного обращения преобразования Лапласа - применен метод Дурбина [93]. В работе [118] были проанализированы восемь различных методов обращения преобразования Лапласа и метод Дурбина был выбран как наиболее подходящий для решения нестационарных динамических задач.
Распространение подхода МГЭ с преобразованием Лапласа на численное решение трехмерных динамических задач теории упругости было осуществлено в работе [53]. В ней проведено тестирование предложенной методики путем сравнения численного решения с точным в пространстве изображений.

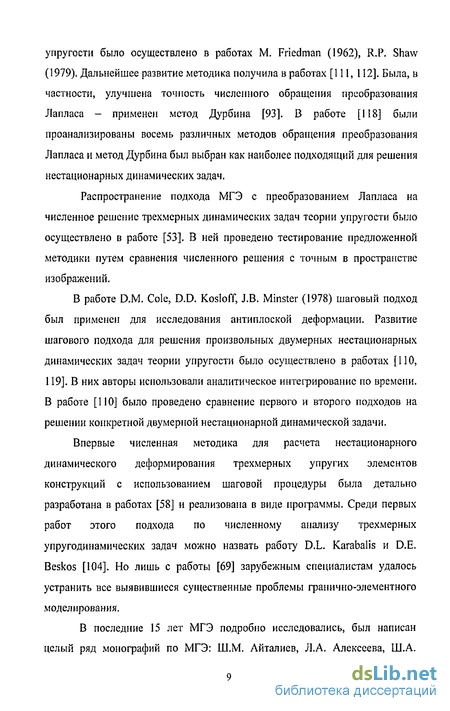

В работе D.M. Cole, D.D. Kosfoff, J.В. Minster (1978) шаговый подход был применен для исследования антиплоской деформации. Развитие шагового подхода для решения произвольных двумерных нестационарных динамических задач теории упругости было осуществлено в работах [110, 119]. В них авторы использовали аналитическое интегрирование по времени. В работе [ПО] было проведено сравнение первого и второго подходов на решении конкретной двумерной нестационарной динамической задачи.
Впервые численная методика для расчета нестационарного динамического деформирования трехмерных упругих элементов конструкций с использованием шаговой процедуры была детально разработана в работах [58] и реализована в виде программы. Среди первых работ этого подхода по численному анализу трехмерных упругодинамических задач можно назвать работу D.L. Karabalis и D.E. Beskos [104]. Но лишь с работы [69] зарубежным специалистам удалось устранить все выявившиеся существенные проблемы гранично-элементного моделирования.
В последние 15 лет МГЭ подробно исследовались, был написан целый ряд монографий по МГЭ: Ш.М. Айталиев, Л.А. Алексеева, Ш.А.
Дильдабаев, Н.Б. Жанбырбаев (1992), СМ. Алейников (2000), A.M. Линьков (1999), B.C. Рябенький (1986, 2002), СГ. Михлин, Н.Ф. Морозов, М.В. Паукшто (1994), F. Aliabadi (2001), Н. Antes и P.D. Panagiotopoulos (1992), V. Sladek и J. Sladek (1989), Р.К. Benerjee (1994), D.E. Beskos (1991), G. Bonnet (1999), Чандра и Мукержее (1997), T.A. Cruse (1988) и Кейн (1994). В результате МГЭ сейчас гораздо более понятны. В частности, кажущийся выигрыш в размерности далеко не однозначен, поскольку в МГЭ используются целиком заполненные матрицы, а в МКЭ - разреженные симметричные матрицы. МГЭ эффективны (сами по себе или в сочетании с МКЭ) для решения задач со сложной или изменяющейся дискретизацией области (анализ механики разрушения, распространение трещин, оптимизация формы, идентификация дефектов), для неограниченных сред с определенными формами, для которых известны фундаментальные решения, удовлетворяющие соответствующим граничным условиям, и для поверхностных нелинейных явлений (например, в механике контакта и износа). Гибкость МКЭ в отношении нелинейных или гетерогенных определяющих свойств остается недостижимой при использовании МГЭ.
Необходимо отметить особо несколько книг и статей об интегральных уравнениях в теории потенциала и упругости, т.к. они написаны выдающимися математиками, такими как O.D. Kellogg (1929), Н.И. Мусхелишвили (1953), СТ. Михлин (1957) и В.Д. Купрадзе (1965) и, как сейчас понятно, сыграли ключевую роль в становлении методов ГИУ и МГЭ.
Классические формулировки метода ГИУ с их дискретной реализацией и традиционные варианты МГЭ давно зарекомендовали себя как успешные подходы для решения трехмерных изотропных задач динамической теории упругости.
Разработка подходов метода ГИУ и МГЭ для решения трехмерных динамических задач теории упругости и вяз коу пру гости представляет актуальную проблему.
Цель работы состоит в развитии МГЭ-методики в сочетании с преобразованием Лапласа для решения трехмерных задач динамики упругих и вязкоупругих многосвязных тел при заданных на их поверхности нестационарных силовых, кинематических или силовых и кинематических условий; в разработке соответствующих алгоритмов и программ и в расчете динамического деформирования трехмерных вязкоупругих тел и сред.
Научная новизна работы заключается в развитии на основе МГЭ в сочетании с преобразованием Лапласа численной методики для решения трехмерных динамических задач теории упругости и вязкоупругости в случае заданных на поверхности тела нестационарных силовых, кинематических или силовых и кинематических условий. Методика позволяет организовать эффективный процесс определения неизвестных граничных перемещений и поверхностных сил. Реализован алгоритм учета физической симметрии задачи, не приводящий к смене типа краевой задачи и локальный алгоритм вычисления на границе тензора напряжений, не использующий операцию дифференцирования.
В трехмерной постановке проведен анализ нестационарного напряженного состояния ряда вязкоупругих тел и сред. Дано уточнение прежнего представления о волновых картинах для соответствующих задач.
Достоверность результатов диссертационной работы основана на строгом использовании математической теории упругости и вязкоупругости; на корректной редукции исходных динамических краевых задач к системам ГИУ; на разработке и использовании устойчивых, высокоточных ГЭ-методик и ГЭ-схем для численного анализа; на сравнении результатов решения модельных и прикладных задач с точными решениями и результатами других исследователей.
Практическая значимость результатов исследования состоит в детальной методической проработке ГЭ-схсмы прямого подхода метода ГИУ в сочетании с преобразованием Лапласа и создании ГЭ программного обеспечения для расчета полей перемещений и напряжений в изотропных трехмерных телах и средах, находящихся под действием нестационарных силовых и кинематических импульсов; решении динамических задач трехмерной изотропной теории упругости и вязкоупругости.
Основные положения, выносимые на защиту
Методика численного решения систем ГИУ прямого подхода и соответствующее программное обеспечение для расчета нестационарных полей перемещений и напряжений в трехмерных изотропных вязкоупругих телах и средах.
ГЭ-решение и анализ следующих задач: торцевой удар по призматическому вязкоупругому телу с жестко закрепленным концом; действие давления на кубическую полость в вязкоупругом пространстве; действие давления на границе сферической полости, расположенной внутри вязкоупругого куба; растяжение вязкоупругой плиты с цилиндро-коническим отверстием; действие давления на внутреннюю поверхность корпуса клапана (соединение двух толстостенных вязкоупругих цилиндров).
Апробация работы
Результаты диссертационной работы докладывались на II Всероссийской конференции «Организационные, философские и технические проблемы современных машиностроительных производств» (Рузаевка, 2001); IX Нижегородской сессии молодых ученых (Саров, 2004); Всероссийской научной конференции, посвященной памяти профессора Л.И. Весницкого (Н.Новгород, 2004); VI international congress on mathematical modeling (Nizhny Novgorod, Russia, 2004); IX Всероссийском съезде по теоретической и прикладной механике (Н.Новгород, 2006 г.).
Публикации. Основные результаты диссертации опубликованы в работах [17-25,37,102].
Структура и объем работы. Диссертационная работа состоит из введения, трех глав, заключения, списка литературы из 132 наименований. Общий объем диссертации составляет 163 страницы машинописного текста.
Введение содержит краткий обзор работ по применению МГЭ к решению динамических трехмерных задач теории упругости и вязкоупругости; обоснование актуальности темы диссертационной работы; формулировки целей работы и основных положений, которые выносятся на защиту.
В главе I дана постановка задачи и описано построение ГИУ прямого подхода в сочетании с интегральным преобразованием Лапласа. В первом параграфе рассматривается математическая модель основных краевых и начально-краевых задач трехмерной теории упругости. Математическая модель трехмерной динамической теории упругости представлена уравнением движения Ламе для изотропного упругого тела с соответствующими граничными и начальными условиями. Формальное применение преобразования Лапласа с комплексным параметром приводит к уравнениям эллиптического типа. Во втором параграфе дано описание определяющих соотношений линейной теории вязкоупругости. Приведены классическая и модифицированная формулировки теории и описаны простейшие классические и модифицированные модели. Дано изложение теории вязкоупругости с позиций дробного дифференцирования. Представлена взаимосвязь различных современных моделей вязкоупругости. В третьем параграфе рассматривается вопрос численного обращения преобразования Лапласа: дан краткий обзор, представлен метод Дурбина и показаны его возможности при построении оригиналов кусочно-постоянных функций. В четвертом параграфе возможности метода Дурбина демонстрируются на численном моделировании матрицы фундаментального решения уравнения движения для вязкоупругой среды, описываемой модифицированной моделью Кельвина-Фойгта. В пятом параграфе приведен краткий обзор состояния вопроса по методу ГИУ для динамических задач вязкоупругости и построены ГИУ вяз коу пру гости с совместным применением интегрального преобразования Лапласа.
В главе II дан краткий обзор по состоянию вопроса по ГЭ-технике решения ГИУ, для общего трехмерного случая изложен МГЭ в области Лапласа с последующим применением численного обращения по Дурбину. В первом парафафе описана ГЭ-дискретизация. Во втором парафафе реализован алгоритм учета плоскостей симметрии без смены типа краевой задачи. В третьем парафафе для вычисления тензора напряжений на границе тела использован локальный способ, не требующий дифференцирования, с применением теоремы Стокса. В четвертом парафафе дано краткое описание ГЭ-профаммы. В пятом парафафе для демонстрации возможностей ГЭ-методики приводятся результаты расчета следующих задач теорий упругости и вязкоупругости: действие нестационарной нафузки на поверхности сферической полости и шара. Результаты численных экспериментов для шара сравнивались с расчетами других авторов. Результаты численных экспериментов для сферы сравнивались с аналитическим решением. Методика продемонстрировала высокую точность - ошибка численных результатов и разброс решений по фаничным элементам меньше 1%.
В главе III приведены ГЭ-решения прикладных задач. Показаны результаты решения задачи о торцевом ударе призматического тела с жестко закрепленным концом. Достигнутая точность выше имеющихся результатов других авторов. Продемонстрировано поведение перемещений для стойко-вязкого тела. Продемонстрировано поведение перемещений для вязкоупругого тела с мгновенной упругостью. С уменьшением характерных времен ползучести и релаксации материал все более отчетливо начинает вести себя как упругий на длительных модулях. Картины отклика в перемещениях перестраиваются. Показаны перемещения для модифицированной степенной модели. Тенденция, выявленная на картинах полей перемещений, прослеживается и в картинах нолей напряжений. Решена задача о давлении на кубическую полость, расположенную в вязкоупругом пространстве. Полученные результаты для упруюго случая позволяют говорить, что достигнутая точность расчетов выше, чем это было получено на основе шаговой МГЭ-схемы другими авторами. Продемонстрировано решение задачи о действии давления на границе сферической полости, расположенной внутри вязкоупругого куба. Сравнение результатов для упругого случая показало, что с увеличением временного интервала метод гранично-временных элементов накапливает ошибку, и происходит усреднение расчетного результата. Приведено решение задачи о динамической концентрации напряжений в плите с цилиндро-коничсским отверстием. Продемонстрирован эффект перестройки волновых картин перемещений и напряжений. Решена задача о действии давления на внутреннюю поверхность корпуса клапана (соединении двух толстостенных цилиндров). Показан эффект перестройки волновых картин напряжений при переходе с мгновенных модулей на длительные. Результаты численных исследований в упругом случае сравнивались с результатами других авторов, полученными на основе МГЭ подхода в явном времени. На начальном этапе наблюдается хорошее совпадение.
В заключении сформулированы основные результаты, полученные в диссертации.
