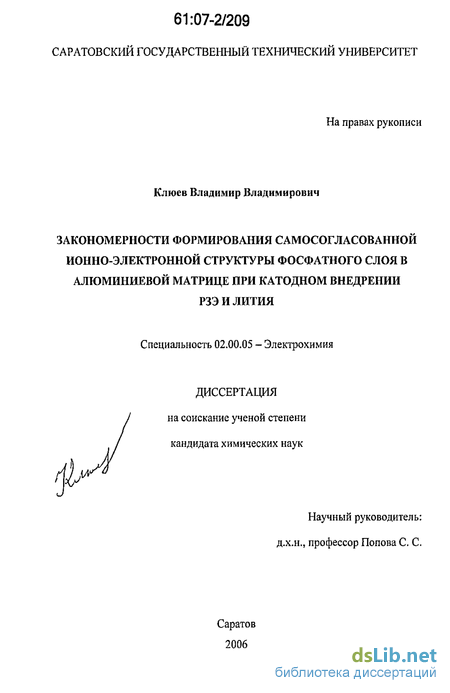

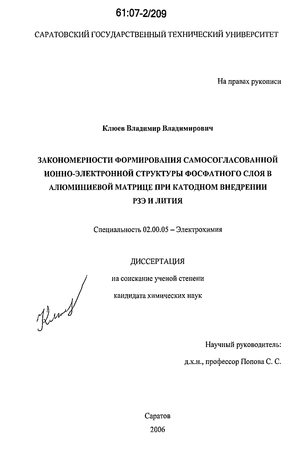

Содержание к диссертации

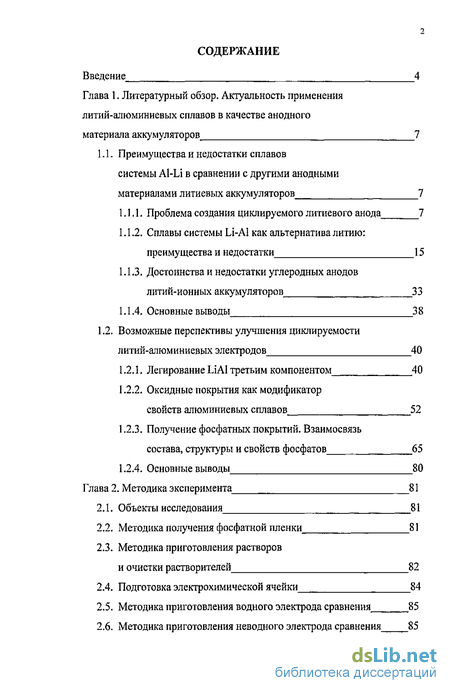

Введение

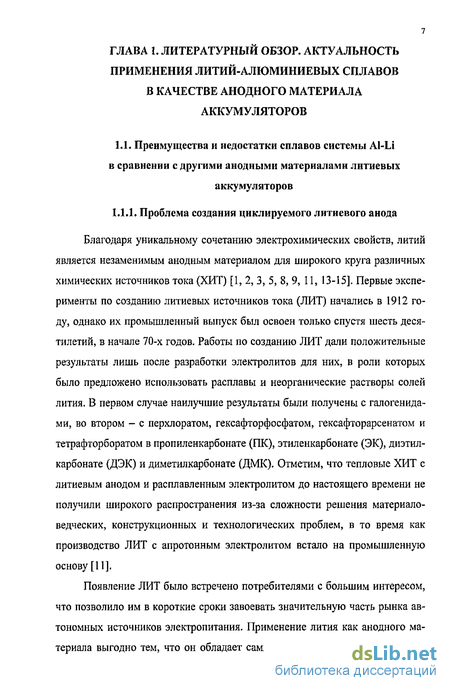

Глава 1. Литературный обзор. Актуальность применения литий-алюминиевых сплавов в качестве анодного материала аккумуляторов
1.1. Преимущества и недостатки сплавов системы A1-L1 в сравнении с другими анодными материалами литиевых аккумуляторов 7
1.1.1. Проблема создания циклируемого литиевого анода 7
1.1.2. Сплавы системы Li-Al как альтернатива литию: преимущества и недостатки 15
1.1.3. Достоинства и недостатки углеродных анодов литий-ионных аккумуляторов 33
1.1.4. Основные выводы 38
1.2. Возможные перспективы улучшения циклируемости литий-алюминиевых электродов 40
1.2.1. Легирование Li А1 третьим компонентом 40
1.2.2. Оксидные покрытия как модификатор свойств алюминиевых сплавов 52
1.2.3. Получение фосфатных покрытий. Взаимосвязь состава, структуры и свойств фосфатов 65
1.2.4. Основные выводы 80
Глава 2. Методика эксперимента 81
2.1. Объекты исследования 81
2.2. Методика получения фосфатной пленки 81
2.3. Методика приготовления растворов и очистки растворителей 82
2.4. Подготовка электрохимической ячейки 84
2.5. Методика приготовления водного электрода сравнения 85
2.6. Методика приготовления неводного электрода сравнения 85

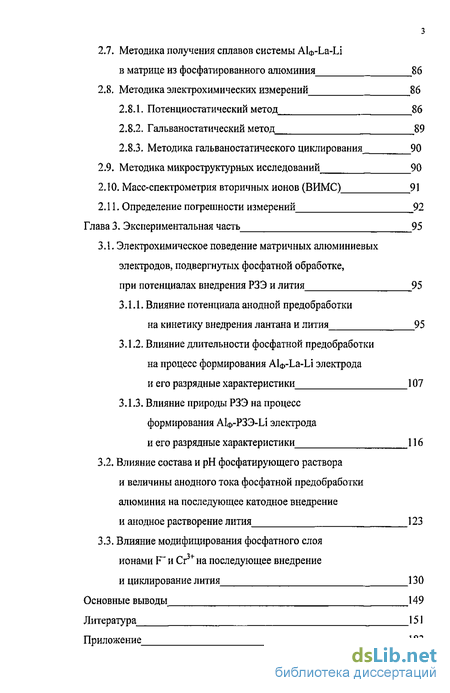

2.7. Методика получения сплавов системы Аіф-La-Li в матрице из фосфатированного алюминия 86
2.8. Методика электрохимических измерений 86
2.8.1. Потенциостатический метод 86
2.8.2. Гальваностатический метод 89
2.8.3. Методика гальваностатического циклирования 90
2.9. Методика микроструктурных исследований 90
2.10. Масс-спектрометрия вторичных ионов (ВИМС) 91
2.11. Определение погрешности измерений 92
Глава 3. Экспериментальная часть 95
3.1. Электрохимическое поведение матричных алюминиевых электродов, подвергнутых фосфатной обработке, при потенциалах внедрения РЗЭ и лития 95
3.1.1. Влияние потенциала анодной предобработки на кинетику внедрения лантана и лития 95
3.1.2. Влияние длительности фосфатной предобработки на процесс формирования Аіф-La-Li электрода и его разрядные характеристики 107
3.1.3. Влияние природы РЗЭ на процесс формирования АІф-РЗЗ-Li электрода и его разрядные характеристики 116
3.2. Влияние состава и рН фосфатирующего раствора и величины анодного тока фосфатной предобработки алюминия на последующее катодное внедрение и анодное растворение лития 123
3.3. Влияние модифицирования фосфатного слоя ионами F~ и Сг3* на последующее внедрение и циклирование лития 130
Основные выводы 149
Литература 151
Приложение 183
- Возможные перспективы улучшения циклируемости литий-алюминиевых электродов
- Методика приготовления растворов и очистки растворителей
- Методика электрохимических измерений
- Влияние длительности фосфатной предобработки на процесс формирования Аіф-La-Li электрода и его разрядные характеристики
Введение к работе

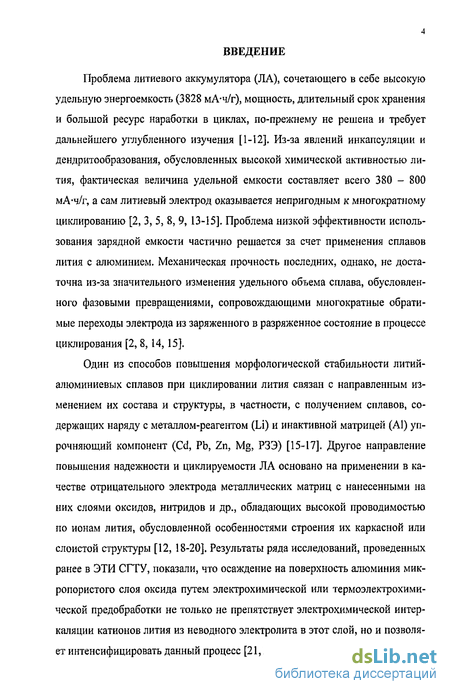

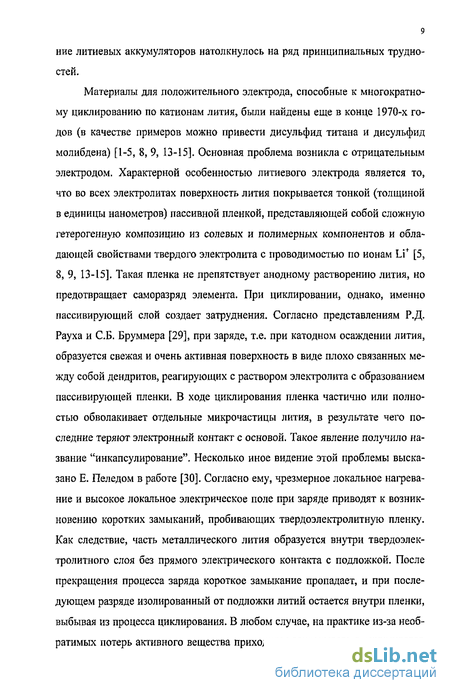

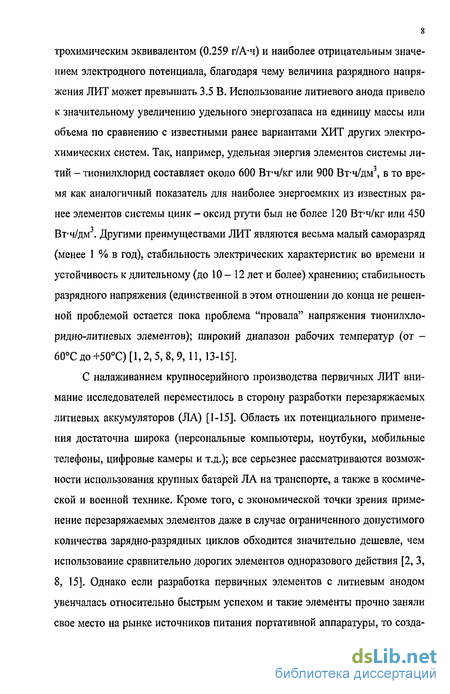

Проблема литиевого аккумулятора (ЛА), сочетающего в себе высокую удельную энергоемкость (3828 мА-ч/г), мощность, длительный срок хранения и большой ресурс наработки в циклах, по-прежнему не решена и требует дальнейшего углубленного изучения [1-12]. Из-за явлений инкапсуляции и дендритообразования, обусловленных высокой химической активностью лития, фактическая величина удельной емкости составляет всего 380 - 800 мА-ч/г, а сам литиевый электрод оказывается непригодным к многократному циклированию [2, 3, 5, 8, 9, 13-15]. Проблема низкой эффективности использования зарядной емкости частично решается за счет применения сплавов лития с алюминием. Механическая прочность последних, однако, не достаточна из-за значительного изменения удельного объема сплава, обусловленного фазовыми превращениями, сопровождающими многократные обратимые переходы электрода из заряженного в разряженное состояние в процессе циклирования [2, 8,14,15].
Один из способов повышения морфологической стабильности литий-алюминиевых сплавов при циклировании лития связан с направленным изменением их состава и структуры, в частности, с получением сплавов, содержащих наряду с металлом-реагентом (Li) и инактивной матрицей (А1) упрочняющий компонент (Cd, Pb, Zn, Mg, РЗЭ) [15-17]. Другое направление повышения надежности и циклируемости ЛА основано на применении в качестве отрицательного электрода металлических матриц с нанесенными на них слоями оксидов, нитридов и др., обладающих высокой проводимостью по ионам лития, обусловленной особенностями строения их каркасной или слоистой структуры [12, 18-20]. Результаты ряда исследований, проведенных ранее в ЭТИ СГТУ, показали, что осаждение на поверхность алюминия микропористого слоя оксида путем электрохимической или термоэлектрохимической предобработки не только не препятствует электрохимической интер-каляции катионов лития из неводного электролита в этот слой, но и позволяет интенсифицировать данный процесс [21,22].

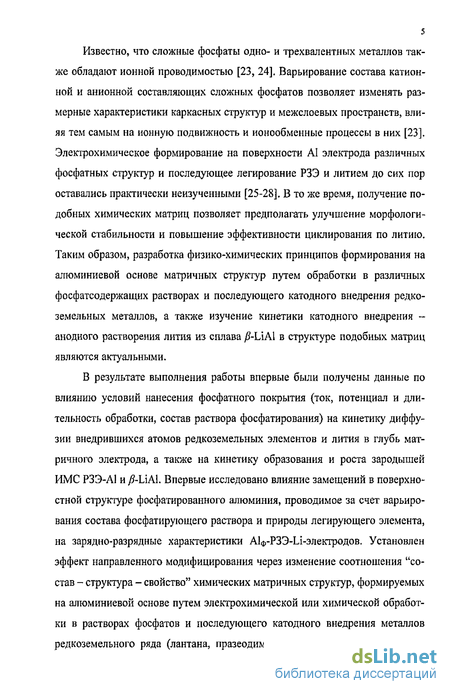

Известно, что сложные фосфаты одно- и трехвалентных металлов также обладают ионной проводимостью [23, 24]. Варьирование состава катион-ной и анионной составляющих сложных фосфатов позволяет изменять размерные характеристики каркасных структур и межслоевых пространств, влияя тем самым на ионную подвижность и ионообменные процессы в них [23]. Электрохимическое формирование на поверхности А1 электрода различных фосфатных структур и последующее легирование РЗЭ и литием до сих пор оставались практически неизученными [25-28]. В то же время, получение подобных химических матриц позволяет предполагать улучшение морфологической стабильности и повышение эффективности циклирования по литию. Таким образом, разработка физико-химических принципов формирования на алюминиевой основе матричных структур путем обработки в различных фосфатсодержащих растворах и последующего катодного внедрения редкоземельных металлов, а также изучение кинетики катодного внедрения -анодного растворения лития из сплава /МЛА1 в структуре подобных матриц являются актуальными.
В результате выполнения работы впервые были получены данные по влиянию условий нанесения фосфатного покрытия (ток, потенциал и длительность обработки, состав раствора фосфатирования) на кинетику диффузии внедрившихся атомов редкоземельных элементов и лития в глубь матричного электрода, а также на кинетику образования и роста зародышей ИМС РЗЭ-А1 и /ї-LiAl. Впервые исследовано влияние замещений в поверхностной структуре фосфатированного алюминия, проводимое за счет варьирования состава фосфатирующего раствора и природы легирующего элемента, на зарядно-разрядные характеристики АІф-РЗЗ-Іл-злектродов. Установлен эффект направленного модифицирования через изменение соотношения "состав - структура - свойство" химических матричных структур, формируемых на алюминиевой основе путем электрохимической или химической обработки в растворах фосфатов и последующего катодного внедрения металлов редкоземельного ряда (лантана, празеодима, самария, европия, гадолиния,

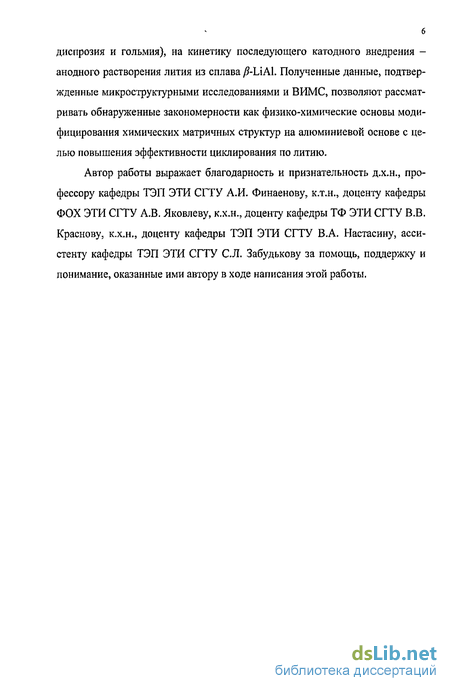

6 диспрозия и гольмия), на кинетику последующего катодного внедрения -анодного растворения лития из сплава /7-LiAl. Полученные данные, подтвержденные микроструктурными исследованиями и ВИМС, позволяют рассматривать обнаруженные закономерности как физико-химические основы модифицирования химических матричных структур на алюминиевой основе с целью повышения эффективности циклирования по литию.
Автор работы выражает благодарность и признательность д.х.н., профессору кафедры ТЭП ЭТИ СГТУ А.И. Финаенову, к.т.н., доценту кафедры ФОХ ЭТИ СГТУ А.В. Яковлеву, к.х.н., доценту кафедры ТФ ЭТИ СГТУ В.В. Краснову, K.X.H., доценту кафедры ТЭП ЭТИ СГТУ В.А. Настасину, ассистенту кафедры ТЭП ЭТИ СГТУ С.Л. Забудькову за помощь, поддержку и понимание, оказанные ими автору в ходе написания этой работы.
Возможные перспективы улучшения циклируемости литий-алюминиевых электродов
Повышения эффективности циклирования металлсодержащих анодов ЛИТ можно добиться за счет использования композиционных интеркалируе-мых материалов (КИМ) [7, 12, 15-17, 130, 132, 133]. Компонентом, обеспечивающим реакционную способность КИМ, является металл, дисперсные частицы которого могут изначально содержаться в исходном материале или образовываться в процессе восстановления его соединений [12, 16, 17, 130, 132, 133]. Подобные сплавы могут быть получены как термическим сплавлением компонентов (металлургические сплавы), так и посредством катодного внедрения из электролитов на основе апротонных органических растворителей (электрохимические сплавы) [15].Характер и интенсивность влияния легирующих добавок на параметры процесса внедрения лития в сплав определяются их природой и концентрацией [16, 17, 151, 152]. Исходя из трех основных типов фазовых диаграмм двухкомпонентых металлических систем, можно формально разделить сплавы на три группы: 1 - истинные твердые растворы; 2 - двухфазные системы (эвтектики) и 3 - интерметаллические соединения [17]. В зависимости от своей активности, характера и скорости фазовых превращений при внедрении лития в соответствующий одно компонентный электрод, каждый из двух составляющих сплав металлов может быть условно отнесен к активному или малоактивному реагенту, либо к инактивному компоненту сплава [17, 80, 152]. Например, в сплаве AI-Sn (2-я группа) каждый компонент является активным реагентом, в то время как в сплаве А1-РЬ свинец выступает как малоактивный по сравнению с алюминием реагент. В ИМС А12Си (3-я группа) Си можно считать инактивным компонентом сплава, поскольку внедрение лития в этот металл протекает с малой скоростью и практически без образования соединений [17].
Достаточно подробно влияние добавок легирующих компонентовалюминиевых сплавов на образование и разрушение литийсодержащих фаз при циклировании лития изучено В. Е. Гутерманом и В. В. Озерянской с сотр. в работах [17, 152-156]. В [152] исследовано формирование и цитирование сплавов на основе систем Al-Mg, Al-Cu, Al-Si, Al-Y, Al-Pb и Al-Zn с высоким (более 5 мас. %) и низким (менее 5 мае. %) содержанием добавки. Установлено, что эффективность извлечения лития из сплава в первом анодном цикле зависит от природы сплава, убывая в ряду: Al-Li, Al-Y-Li, Al-Pb-Li, AI-Mg-Li Al-Sn-Li Al-Cd-Li, Al-Si-Li Al-Zn-Li Al-Cu-Li. Характерное для всех электродов нарастание коэффициента использования лития при дальнейшем циклировании может сопровождаться перераспределением лития между различными фазовыми составляющими (сплавы с Mg и Sn) или образованием новых литийсодержащих фаз (сплавы с Si и РЬ). Для большинства исследованных систем основной литийсодержащей фазовой составляющей, образующейся при первичном заряде электрода литием, является /?-LiAl. Для сплавов, содержащих Sn и Mg, /ї-фаза является одной из образующихся литийсодержащих составляющих, что подтверждается результатами рентгеноструктурного анализа. Доля /?-LiAl в ходе циклирования уменьшается в системе Al-Sn-Li и растет в системе AI-Mg-Li. Сравнение значений потенциалов задержек, соответствующих растворению лития из различных фазовых составляющих Al-Li, AI-Mg-Li и Al-Sn-Li сплавов показывает, что активность лития в соединениях с оловом ниже, а с магнием - выше, чем в /?-LiAl.
Характер полученных рентгенограмм позволяет предположить, что добавки Mg, Pb и Cd облегчают аморфизацию образующейся в ходе катодного внедрения фазы /?-LiAl. Таким образом, введение легирующих компонентов в алюминиевую матрицу может оказывать заметное влияние на кинетику электрохимического внедрения и циклирование лития. Главным выводом, сделанным в работе [152], является то, что для первой группы исследованных сплавов с содержанием легирующей добавки более 5 мае. % возможно нако пление значительных количеств литийсодержащих фаз, электрохимически более положительных, чем /?-LiAl. В процессе циклирования они превращаются в бинарный электрод типа AlLi/MeLi и поэтому не могут рассматриваться как "чистый" литий-алюминиевый электрод. Сплавы второй группы с содержанием легирующего компонента менее 5 мас. %, в которых основным фазовым превращением является /ї-LiAI - ct-LiAl, фактически ведут себя как LiA I-электрод. Разные легирующие компоненты в этом случае оказывают различное влияние на параметры процесса катодного внедрения - анодного растворения лития. Таким образом, можно сделать вывод о том, что в качестве отрицательных электродов для аккумуляторов более пригодны сплавы второй группы. Поэтому для дальнейшего исследования влияния легирующих компонентов на циклирование лития были выбраны системы второго типа.В работе [153] исследовано селективное анодное растворение (САР) в неводных электролитах лития из сплавов, полученных методом катодного внедрения лития в подложки из чистого и металлургически легированного кремнием (2 %) и магнием (3 %) алюминия. Установлено, что наличие легирующих компонентов в таких сплавах оказывает влияние на протекание САР лития. Показано, что в диапазоне плотностей анодного тока 1 - 20 мА/см2 время растворения и коэффициент использования лития уменьшаются в ряду Al-Mg-Li Al-Li Al-Si-Li.
Подытоживая результаты [152, 153], В. Е. Гутерман в работе [17] отмечает, что введение легирующего компонента в алюминиевых сплавах 1-й группы (твердые растворы) влияет на критический размер, скорость нуклеа-ции и/или роста ядер. Применение уравнения диффузионной кинетики для описания САР позволило связать влияние легирующих компонентов с величиной остаточной концентрации лития в поверхностном слое электрода, уменьшающейся в ряду Al-Si-Li Al-Li; Al-Mg-Li. Предполагается, что наблюдаемое изменение параметров хронопотенциограмм в зависимости от состава сплава обусловлено различной подвижностью атомов алюминия в ходе происходящего фазового превращения /МЛА1 — a-LiAl. При этом отмечается, что на кремнийсодержашем сплаве поверхностный слой a-LiAl формируется быстрее, чем на сплавах Al-Li и Al-Mg-Li. Высокая реакционная способность кремния (по сравнению с магнием или, например, медью) к взаимодействию с литием обусловливает пониженные значения коэффициентов использования лития на крем ни йсо держащих сплавах. Наиболее сильное влияние на все стадии процесса внедрения лития в алюминий оказывает Mg. Наличие легирующего компонента также изменяет характер и эффективность селективного растворения лития из электрохимически образованного ИМС /?-LiAl. По-видимому, атомы легирующего компонента изменяют условия реорганизации поверхностного слоя вторичного алюминия, образующегося в ходе САР /?-фазы, изменяя тем самым пористость поверхностного слоя. В результате эффективность растворения лития зависит от природы легирующих компонентов, которые оказывают существенное влияние также и на эффективность цитирования лития (длительность цикла, коэффициент извлечения лития, стабильность напряжения разряда и др.). Позитивную роль в процессе многократного заряда-разряда алюминиевых сплавов играют небольшие добавки магния и иттрия [17,152,153],
При внедрении лития в сплавы 2-й группы (эвтектики) происходит его конкурентная "абсорбция" разными фазовыми составляющими с образованием соответствующих твердых растворов и/или ИМС. Первоначально количественное распределение лития между разными соединениями в большей степени определяется влиянием кинетических факторов (по сравнению с термодинамическими). В ходе многократного заряда-разряда происходит перераспределение лития между различными фазами, приводящее к увеличению доли соединений с меньшей активностью лития. Могут образовываться и неустойчивые фазовые составляющие на основе каждого компонента. Электрохимическое поведение двухфазных систем отклоняется от аддитивной схемы. Это может быть следствием перераспределения лития между разными соединениями уже в твердой фазе и/или результатом "буферного" эффекта вклю
