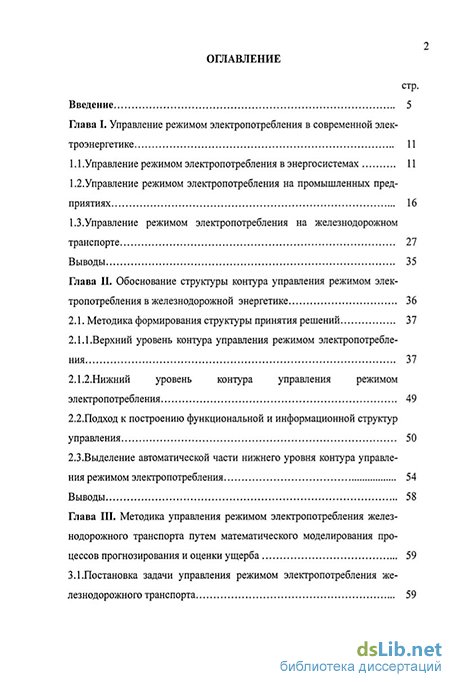

Глава I. Управление режимом электропотребления в современной электроэнергетике 11
1.1 .Управление режимом электропотребления в энергосистемах 11
1.2. Управление режимом электропотребления на промышленных предприятиях 16
1.3.Управление режимом электропотребления на железнодорожном транспорте 27
Выводы 35
Глава II. Обоснование структуры контура управления режимом электропотребления в железнодорожной энергетике 36
2.1. Методика формирования структуры принятия решений 37
2.1.1.Верхний уровень контура управления режимом электропотребления 37
2.1.2.Нижний уровень контура управления режимом электропотребления 49
2.2. Подход к построению функциональной и информационной структур управления 50
2.3.Выделение автоматической части нижнего уровня контура управления режимом электропотребления 54
Выводы 58
Глава III. Методика управления режимом электропотребления железнодорожного транспорта путем математического моделирования процессов прогнозирования и оценки ущерба 59
3.1.Постановка задачи управления режимом электропотребления же лезнодорожного транспорта з
3.2. Методы прогнозирования электропотребления 61
3.3. Методы формирования оптимального состава электроприемников для управления режимом электропотребления 70
3.3.1.Формализация структуры контура управления режимом электропотребления 70
3.3.2.Решение задачи формирования оптимального состава электрооборудования потребителей-регуляторов, используемого для регулирования электропотребления 74
ЗАРазработка методики управления режимом электропотребления железнодорожного транспорта путем математического моделирования процессов прогнозирования и оценки ущерба 79
3.4.1 .Оценка целевой функции сепарабельной функцией 90
3.4.2.Графическое решение сепарабельной оптимизационной задачи 95
В ывод ы 105
Глава . Экспериментальная оценка границ применимости различных методов прогнозирования и алгоритмов выбора электроприемников для регулирования электропотребления 106
4.1.1.Прогнозирование электропотребления с помощью фильтров Брауна 107
4.1.2. Прогнозирование электропотребления методом скользящего среднего 109
4.1.3.Прогнозирование электропотребления методом скользящего среднего с коррекцией 112
4.2. Анализ алгоритмов выбора состава потребителей для регулирования электропотребления 115
4.2.1 .Анализ эвристического алгоритма 118
4.2.2. Анализ метода статистических испытаний 121
Выводы 127

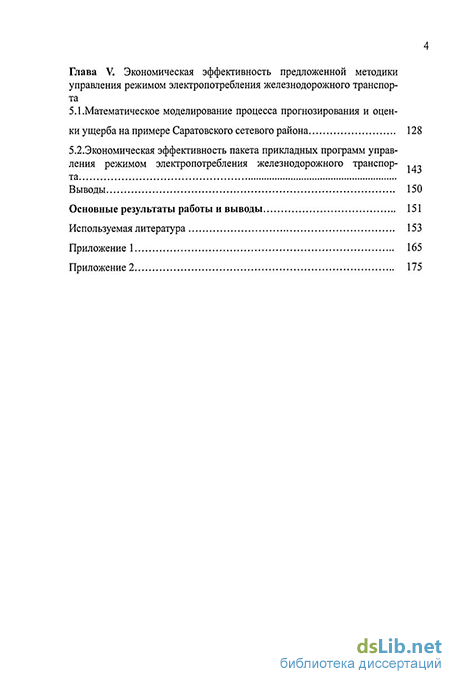

Глава V. Экономическая эффективность предложенной методики управления режимом электропотребления железнодорожного транспорта
5.1.Математическое моделирование процесса прогнозирования и оценки ущерба на примере Саратовского сетевого района 128
5.2.Экономическая эффективность пакета прикладных программ управления режимом электропотребления железнодорожного транспорта
Выводы 150
Основные результаты работы и выводы 151
Используемая литература
- Управление режимом электропотребления на промышленных предприятиях
- Подход к построению функциональной и информационной структур управления
- Методы формирования оптимального состава электроприемников для управления режимом электропотребления
- Анализ алгоритмов выбора состава потребителей для регулирования электропотребления
Введение к работе

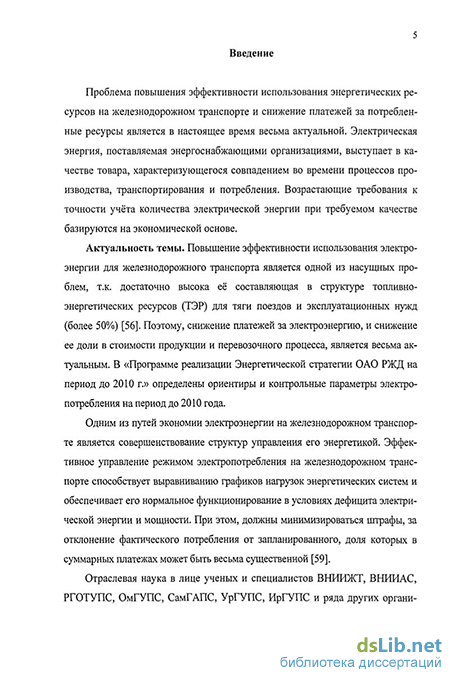

Актуальность работы. Задачей управления режимом электропотребления какого-либо объекта является изучение возможности влиять на потребление электроэнергии исследуемого объекта. Причём, в идеале, режим электропотребления должен отражать интересы, как потребителя, так и поставщика электроэнергии.
Одним из путей повышения эффективности использования электроэнергии на железнодорожном транспорте является совершенствование структур управления его энергетикой. В настоящее время это достигается созданием автоматизированных систем управления энергетикой железнодорожного транспорта, одной из основных подсистем которых является управление режимом электропотребления. Эффективное управление режимом электропотребления на железнодорожном транспорте кроме выравнивания графиков нагрузок энергетических систем, обеспечивает его нормальное функционирование в условиях дефицита электрической энергии и мощности.
Особую актуальность управление режимом электропотребления приобретает в настоящее время, т.к. отклонение фактических расходов электроэнергии от плановых (договорных) показателей может приводить к существенным финансовым издержкам ОАО «РЖД» за счет выплаты штрафов энергоснабжающим организациям.
Отраслевая наука в лице ученых и специалистов ВНИИЖТ, ВНИИАС, РГО-ТУПС, ОмГУПС, СамГАПС, УрГУПС, ИрГУПС и ряда других организаций всегда уделяла большое внимание на решение задач прогнозирования и планирования электропотребления железнодорожного транспорта.
Тем не менее, эта проблема в силу своей сложности и многообразия решена
далеко не полностью. Ограниченное использование в управлении эффективных ма
тематических моделей, алгоритмов и современных технических устройств обуслов
ливают актуальность выполненных исследований. і
На основании вышеизложенного существуют следующие пути повышения эффективности управления режимом электропотребления на железнодорожном транспорте:
создание систем математического моделирования процессов' управления режимом электропотребления нетяговых предприятий железнодорожного транспорта в условиях дефицита электрической энергии и мощности;
разработка методов прогнозирования электропотребления, дающих состоятельные результаты в условиях проведения управляющих воздействий;
разработка алгоритмов выбора потребителей - регуляторов;
постановка и решение задачи минимизации ущерба железных дорог от проведения управляющих воздействий или введения штрафных санкций со стороны энергосистем в случае отклонения электропотребления от заявленного.
В этой связи, целью настоящей работы является повышение эффективности управления режимом электропотребления железнодорожного транспорта.
В соответствии с целью в работе поставлены следующие задачи исследований:
-
Разработать структуру контура управления режимом электропотребления железнодорожного транспорта.
-
Оценить границы применимости предложенных методов прогнозирования и алгоритмов выбора электроприемников для управления режимом электропотребления нетяговых предприятий железнодорожного транспорта.
-
Обосновать алгоритм выбора электроприемников для регулирования электропотребления нетяговых предприятий железнодорожного транспорта.
-
Разработать математическую модель для управления режимами электропотребления нетяговых предприятий железнодорожного транспорта
-
Дать технико-экономическую оценку разработанной математической модели управления режимом электропотребления на железнодорожном транспорте.
Объектом исследования являются системы управления режимом электропотребления железнодорожного транспорта, рассматриваемые в комплексе с технико-экономическими вопросами эксплуатации.
Предметом исследования является разработка моделей, методов и средств для повышения эффективности потребления электроэнергии на железнодорожном транспорте.
Методы и средства исследований. При решении поставленных задач, теоретические и экспериментальные исследования опирались на основные положения теории вероятностей, статистики, теории оптимизации. Экспериментальные исследования проводились путем моделирования процессов потребления электроэнергии на ПЭВМ типа Pentium ГУ.
На защиту выносятся:
методика управления режимом электропотребления;
расчетные модели, адекватно отражающие особенности электропотребления и технологического процесса тяговых и нетяговых потребителей железнодорожного транспорта;
пакет прикладных программ, позволяющих получить необходимое качество управления режимом электропотребления нетяговых предприятий железнодорожного транспорта.
Научная новизна работы:
-
Предложена структура контура управления режимом электропотребления в виде двухуровневой системы.
-
Предложена методика управления режимом электропотребления железнодорожного транспорта путем математического моделирования процессов прогнозирования и оценки ущерба.
-
Составлена и реализована математическая модель оптимизации энергопотребления по критерию минимума суммарного ущерба при отклонении расчетного электропотребления от заявленного.
-
Обоснована возможность представления исходной нелинейной модели оптимизации электропотребления в виде сепарабельных функций.
-
Разработан новый метод прогнозирования электропотребления - скользящего среднего с коррекцией.
-
Предложен алгоритм выбора электроприемников по критерию минимума ущерба для технологического процесса потребителя-регулятора (ПР).
Достоверность основных научных положений и выводов. Научные положения, выводы и рекомендации, сформулированные в диссертации, обоснованы теоретическими решениями и экспериментальными данными, полученными в работе, не противоречат известным положениям наук, базируются на строго доказанных выводах.
Практическая ценность работы заключается в разработке моделей, методик и алгоритмов управления режимом электропотребления нетяговых предприятий железнодорожного транспорта, позволяющих повысить качество управления и выполнить требования энергосистемы с минимальным ущербом для производства.
Реализация и внедрение результатов работы. Результаты диссертационной работы использованы при работе специалистов по учету электроэнергии СП «Энергосбыт» и Саратовской дистанции электроснабжения Приволжской железной дороги и внедрены как составная часть системы управления режимом электропотребления железнодорожного транспорта.
Материалы работы нашли применение в дипломных проектах студентов специальности «Энергоснабжение электрических железных дорог» Российского государственного открытого технического университета путей сообщения.
Апробация работы
Основные результаты работы докладывались и обсуждались на научных семинарах кафедры «Электротехника» и «Энергоснабжение электрических железных дорог» РГОТУПС (2003-2006 гг.), международных и региональных научно-технических конференциях: «Молодые специалисты - железнодорожному транспорту» (Саратов, 2003 г.), III межвузовской научно-практической конференции Поволжскрго филиала РГОТУПС: «Проблемы железнодорожного транспорта в условиях реформирования отрасли» (г. Саратов, 2004 г.), сетевой научно-практической конференции в ОмГУП-Се на тему: "Энергетическое обследование структурных подразделений ОАО "РЖД" (г.Омск, 2004 г.), III межвузовской научно-методической конференции «Современные информационные технологии в научных исследованиях, образовании и управлении» (г. Смоленск, 2005 г.).
Публикации. По основным результатам диссертационной работы автором опубликовано 8 работ, в том числе одна статья опубликована в журнале из перечня ВАК.
Структура и объём диссертации. Диссертационная работа состоит из введения, 5 глав, заключения, списка использованной литературы и приложений. Работа изложена на 167 страницах, содержит 55 рисунков, 25 таблиц. Список использованной литературы включает 112 наименований.
