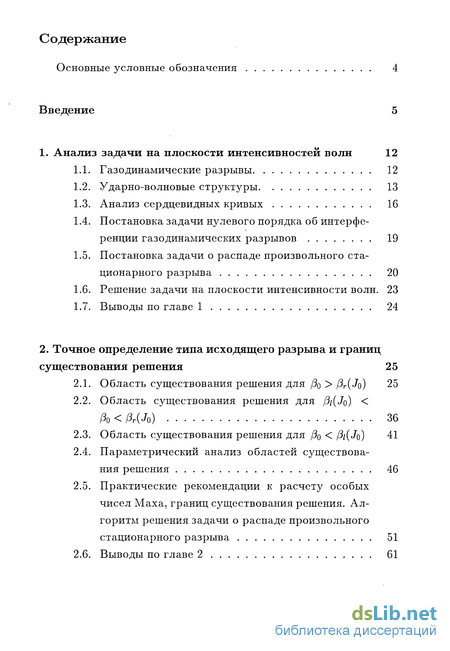

Содержание к диссертации

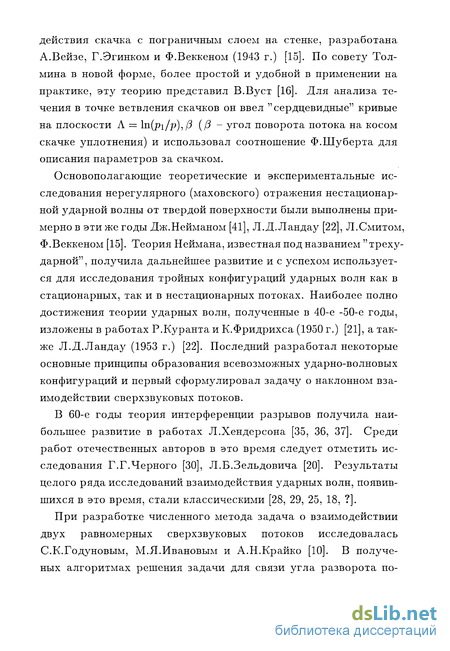

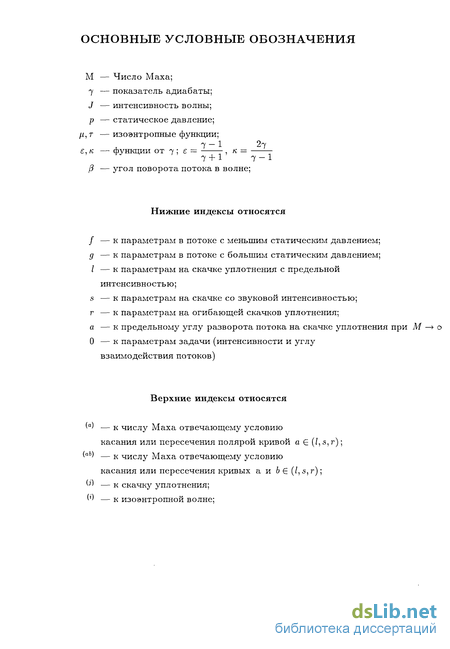

Введение
1. Анализ задачи на плоскости интенсивностей волн 12

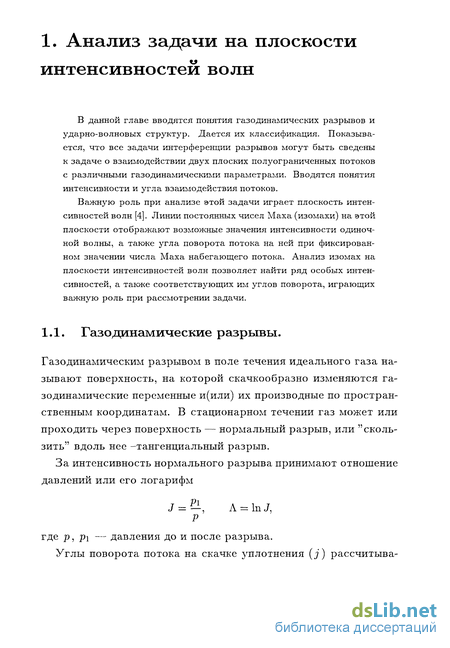

1.1. Газодинамические разрывы 12
1.2. Ударно-волновые структуры 13
1.3. Анализ сердцевидных кривых 16
1.4. Постановка задачи нулевого порядка об интерференции газодинамических разрывов 19
1.5. Постановка задачи о распаде произвольного стационарного разрыва 20
1.6. Решение задачи на плоскости интенсивности волн. 23
1.7. Выводы по главе 1 24
2. Точное определение типа исходящего разрыва и границ существования решения 25
2.1. Область существования решения для /Зо > /Зг(
2.2. Область существования решения для /3/(Jo) < /Зо < Д.( Jo) 36
2.3. Область существования решения для /Зо < /3/(«То) 41
2.4. Параметрический анализ областей существования решения 46
2.5. Практические рекомендации к расчету особых чисел Маха, границ существования решения. Алгоритм решения задачи о распаде произвольного стационарного разрыва 51
2.6. Выводы по главе 2 61

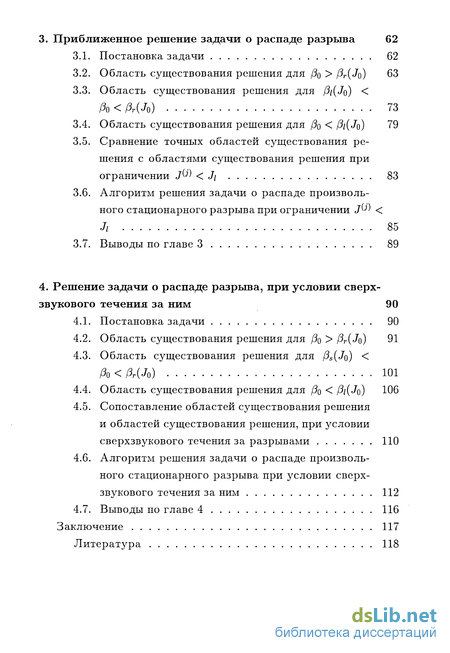

3. Приближенное решение задачи о распаде разрыва 62
3.1. Постановка задачи 62
3.2. Область существования решения для / > A-(Jo) 63
3.3. Область существования решения для ^I(JQ) < А) < Д.(70) 73
3.4. Область существования решения для / < Pi(Jo) 79
3.5. Сравнение точных областей существования решения с областями существования решения при ограничении 83
3.6. Алгоритм решения задачи о распаде произвольного стационарного разрыва при ограничении 85
3.7. Выводы по главе 3 89
4. Решение задачи о распаде разрыва, при условии сверх звукового течения за ним 90
4.1. Постановка задачи 90
4.2. Область существования решения для > /3r(Jo) 91
4.3. Область существования решения для /3s(Jo) < А) < ЭД) 101
4.4. Область существования решения для /Зо < PI(JQ) 106
4.5. Сопоставление областей существования решения и областей существования решения, при условии сверхзвукового течения за разрывами 110
4.6. Алгоритм решения задачи о распаде произвольного стационарного разрыва при условии сверхзвукового течения за ним 112
4.7. Выводы по главе 4 116
Заключение 117
Литература 118
- Постановка задачи о распаде произвольного стационарного разрыва
- Практические рекомендации к расчету особых чисел Маха, границ существования решения. Алгоритм решения задачи о распаде произвольного стационарного разрыва
- Сравнение точных областей существования решения с областями существования решения при ограничении
- Алгоритм решения задачи о распаде произвольного стационарного разрыва при условии сверхзвукового течения за ним

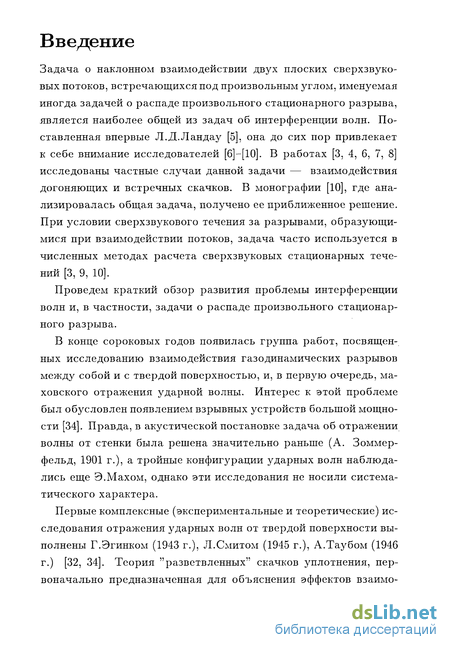

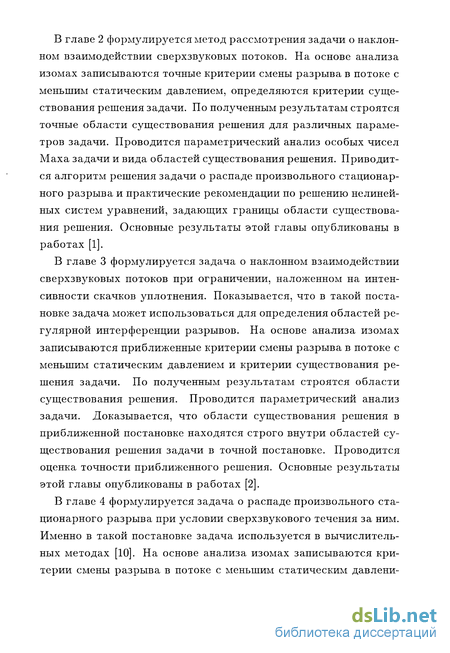

Введение к работе
Актуальность темы диссертации При проектирования устройств топливно-энергетического комплекса и ракетно-космической техники, создании новых наукоемких технологий в химической и металлургической промышленности необходимы эффективные методы расчета параметров сверхзвуковых течений газа, характеризующихся наличием газодинамических разрывов, взаимодействие которых приводит к появлению сложных ударно-волновых структур. Типичным примером ударно-волновых структур в таких течениях являются тройные конфигурации ударных волн, догоняющие и встречные скачки уплотнения, рефракция скачка на тангенциальном разрыве. Расчет такого рода структур сводится к общей задаче о распаде произвольного стационарного разрыва.
В представленной работе эта задача впервые рассматривается в своей полной постановке, без каких-либо дополнительных ограничений на определяющие задачу параметры. Приводятся аналитические решения, определяющие типы разрывов исходящих из точки распада, а также границы областей существования решения в рамках традиционных условий динамической совместности на исходящем тангенциальном разрыве.
Значимость полученных результатов для практических приложений, таких как анализ взаимодействия струи с преградой, истечения газа в спутный поток и т. д., связана, главным образом, с наличием областей отсутствия решения задачи. Как показывают проведенные в настоящей работе расчеты, всегда существуют исходные параметры, при которых задача не имеет решения. Часто с областями отсутствия решения связывают возникновение нестационарных режимов.
Полученные аналитические решения представляются актуальными не только для анализа струйных задач, но и для газодинамического проектирования сверхзвуковых воздухозаборников, аппаратов струйных технологий и других технических объектов. Приведенные в работе зависимости также могут быть использованы в численных методах расчета сверхзвуковых течений.

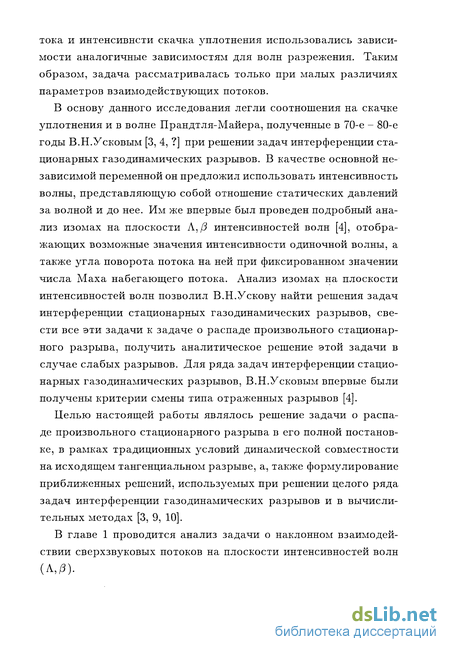

Цель работы: создание методологии решения задачи о распаде произвольного стационарного разрыва в его полной постановке, в рамках традиционных условий динамической совместности на исходящем тангенциальном разрыве, а, также приближенных решений, используемых при решении целого ряда задач интерференции газодинамических разрывов и в вычислительных методам.

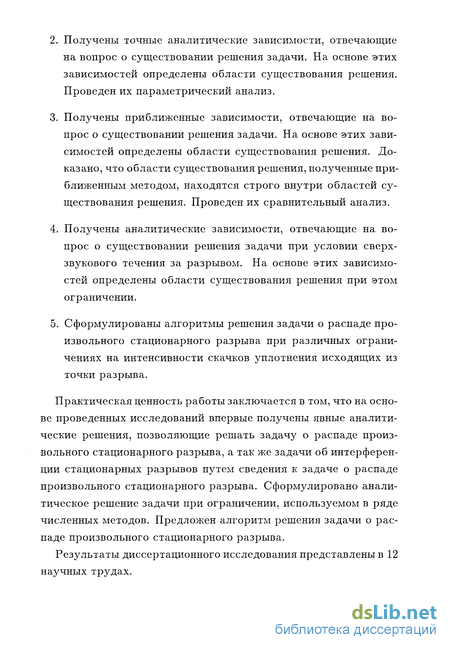

Научная новизна работы:
1. Сформулированы критерии, позволяющие по заданным значениям параметров встречающихся под произвольным углом потоков определять тип отраженного разрыва в потоке с меньшим статическим давлением.
-
Получены точные аналитические зависимости, отвечающие на вопрос о существовании решения задачи. На основе этих зависимостей определены границы областей существования решения. Проведен их параметрический анализ.
-
Доказано, что области существования решения, полученные приближенным методом находятся строго внутри областей существования решения. Проведен их сравнительный анализ.
-
Получены аналитические зависимости, отвечающие на вопрос о существовании решения задачи при условии сверхзвукового течения за разрывом. На основе этих зависимостей определены области существования решения при этом ограничении.
Достоверность представленных результатов подтверждается сравнением с экспериментальными и численными данными других авторов, а также использованием точных аналитических соотношений.
Практическая ценность работы На основе проведенных исследований впервые получены явные аналитические решения, позволяющие решать задачу о распаде произвольного стационарного разрыва, а так же задачи об интерференции стационарных разрывов, путем сведения к задаче о распаде произвольного стационарного разрыва. Сформулировано аналитическое решение задачи при ограничении, используемом в ряде численных методов. Предложен алгоритм решения задачи о распаде произвольного стационарного разрыва. Проведенный параметрический анализ областей отсутствия решения позволил углубить знания о закономерностях сверхзвуковых течений.

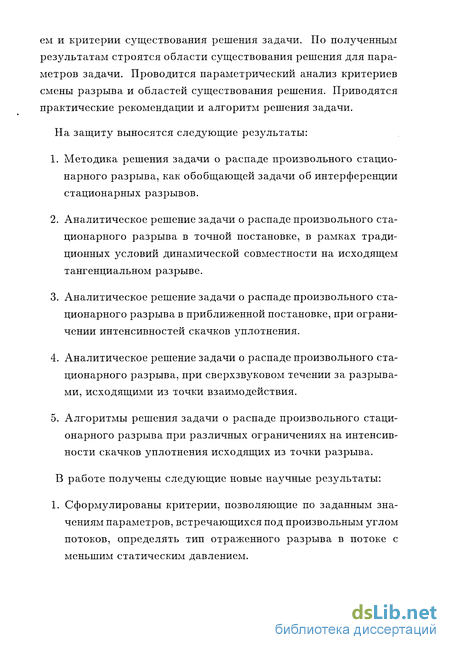

Положения, выносимые на защиту:
-
Методика решения задачи о распаде произвольного стационарного разрыва, как обобщающей задачи об интерференции стационарных разрывов.
-
Аналитическое решение задачи о распаде произвольного стационарного разрыва в точной постановке, в рамках традиционных условий динамической совместности на исходящем тангенциальном разрыве.
-
Аналитическое решение задачи о распаде произвольного стационарного разрыва в приближенной постановке, при ограничении интенсивностей скачков уплотнения.
4. Аналитическое решение задачи о распаде произвольного стационарного разрыва, при сверхзвуковом течении за разрывами, исходящими из точки взаимодействия.

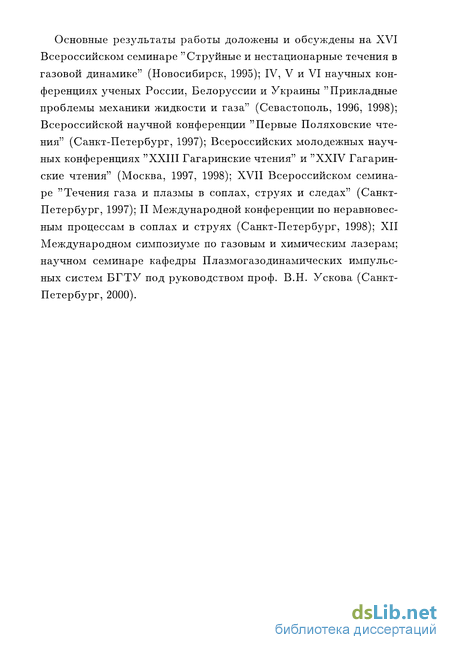

Апробация работы. Основные результаты работы доложены и обсуждены на XVI Всероссийском семинаре "Струйные и нестационарные течения в газовой динамике" (Новосибирск, 1995); IV, V и VI научных конференциях ученых России, Белоруссии и Украины "Прикладные проблемы механики жидкости и газа" (Севастополь, 1996, 1998); Всероссийской научной конференции "Первые Поляховские чтения" (Санкт-Петербург, 1997); Всероссийских молодежных научных конференциях "XXIII Гагаринские чтения" и "XXIV Гагаринские чтения" (Москва, 1997, 1998); XVII Всероссийском семинаре "Течения газа и плазмы в соплах, струях и следах" (Санкт-Петербург, 1997); II Международной конференции по неравновесным процессам в соплах и струях (Сантк-Петербург, 1998); XII Международном симпозиуме по газовым и химическим лазерам; научном семинаре кафедры Плазмогазодина-мических импульсных систем ВГТУ под руководством проф. В.Н. Ус-кова (Санкт-Петербург, 2000);
Публикации. Результаты диссертационного исследования представлены в 12 научных трудах.
Структура и объем работы. Диссертация состоит из введения, четырех глав, заключения и списка литературы из 43 наименования. Работа содержит 121 страницу, 58 рисунков и 7 таблиц.
