Содержание к диссертации

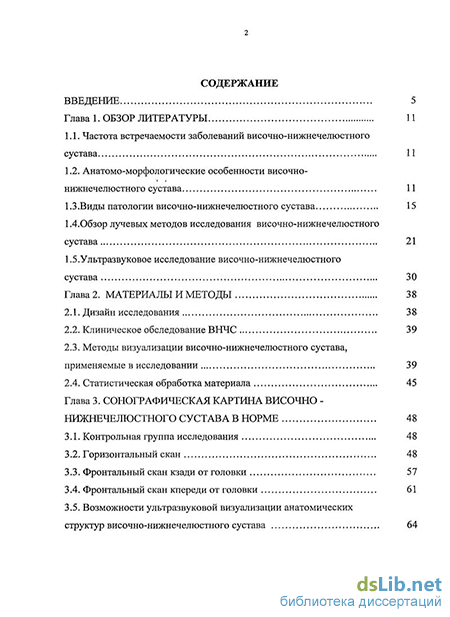

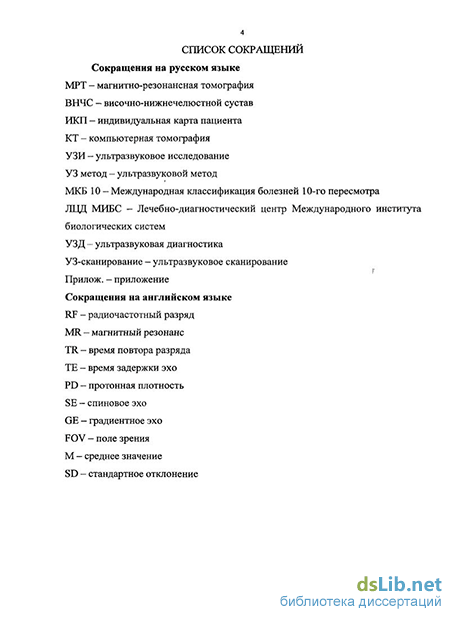

Введение
Глава 1. Обзор литературы 11
1.1. Частота встречаемости заболеваний височно-нижнечелюстного сустава 11
1.2. Анатомо-морфологические особенности височно-нижнечелюстного сустава 11
1.3 .Виды патологии височно-нижнечелюстного сустава 15
1 АОбзор лучевых методов исследования височно-нижнечелюстного су став а 21
1.5.Ультразвуковое исследование височно-нижнечелюстного сустава 30
Глава2. Материалы и методы 38
2.1. Дизайн исследования 38
2.2. Клиническое обследование ВНЧС 39
2.3. Методы визуализации височно-нижнечелюстного сустава, применяемые в исследовании 39
2.4. Статистическая обработка материала 45
Глава 3. Сонографическая картина височно -нижнечелюстного сустава в норме 48
3.1. Контрольная группа исследования 48
3.2. Горизонтальный скан 48
3.3. Фронтальный скан кзади от головки 57
3.4. Фронтальный скан кпереди от головки 61
3.5. Возможности ультразвуковой визуализации анатомических структур височно-нижнечелюстного сустава 64

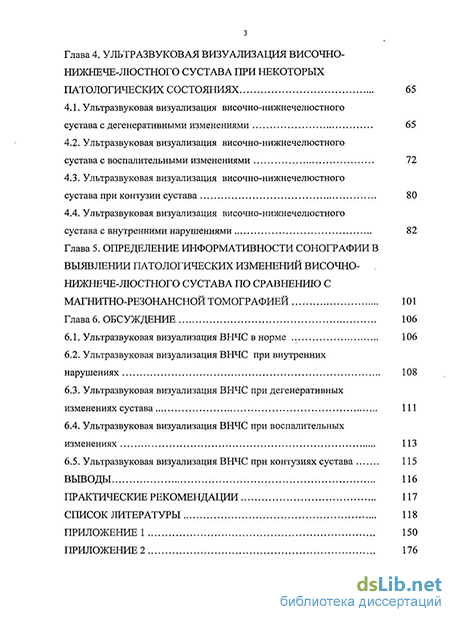

Глава 4. Ультразвуковая визуализация височно-нижнече-люстного сустава при некоторых патологических состояниях 65
4.1. Ультразвуковая визуализация височно-нижнечелюстного сустава с дегенеративными изменениями 65
4.2. Ультразвуковая визуализация височно-нижнечелюстного сустава с воспалительными изменениями 72
4.3. Ультразвуковая визуализация височно-нижнечелюстного сустава при контузии сустава 80
4.4. Ультразвуковая визуализация височно-нижнечелюстного сустава с внутренними нарушениями 82
Глава 5. Определение информативности сонографии в выявлении патологических изменений височно-нижнече-люстного сустава по сравнению с магнитно-резонансной томографией 101
Глава 6. Обсуждение 106
6.1. Ультразвуковая визуализация ВНЧС в норме 106
6.2. Ультразвуковая визуализация ВНЧС при внутренних нарушениях 108
6.3. Ультразвуковая визуализация ВНЧС при дегенеративных изменениях сустава 111
6.4. Ультразвуковая визуализация ВНЧС при воспалительных изменениях 113
6.5. Ультразвуковая визуализация ВНЧС при контузиях сустава 115
Выводы 116
Практические рекомендации 117
Список литературы
- Частота встречаемости заболеваний височно-нижнечелюстного сустава
- Методы визуализации височно-нижнечелюстного сустава, применяемые в исследовании
- Контрольная группа исследования
- Ультразвуковая визуализация височно-нижнечелюстного сустава с дегенеративными изменениями

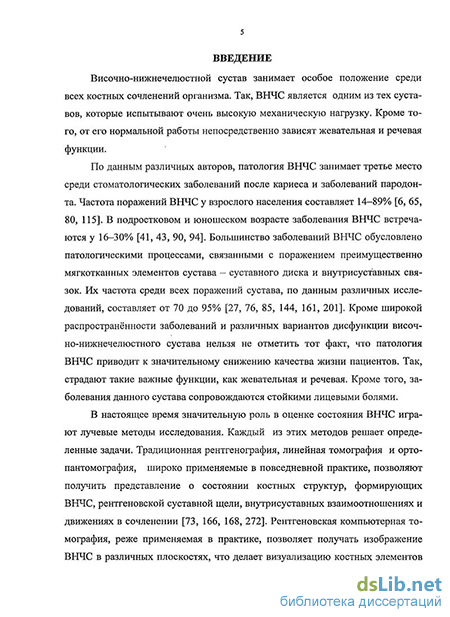

Введение к работе
