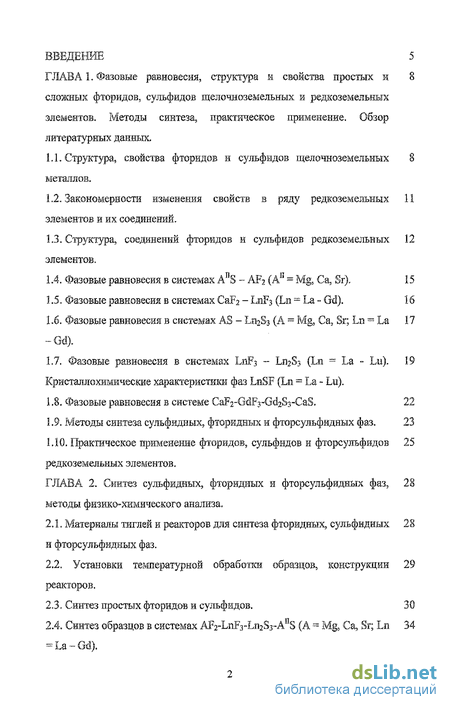

Содержание к диссертации
Введение
ГЛАВА 1. Фазовые равновесия, структура и свойства простых и сложных фторидов, сульфидов щелочноземельных и редкоземельных элементов. Методы синтеза, практическое применение. Обзор литературных данных.
1.1. Структура, свойства фторидов и сульфидов щелочноземельных металлов.
1.2. Закономерности изменения свойств в ряду редкоземельных элементов и их соединений.
1.3. Структура, соединений фторидов и сульфидов редкоземельных элементов.
1.4. Фазовые равновесия в системах A^S - AF2 (A11 = Mg, Са, Sr). 15
1.5. Фазовые равновесия в системах CaF2 - L11F3 (Ln = La = Gd). 16
1.6. Фазовые равновесия в системах AS - Ln2S3 (A = Mg, Са, Sr; Ln = La 17 - Gd).
1.7. Фазовые равновесия в системах LnF3 - L112S3 (Ln = La = Lu). 19
Кристаллохимические характеристики фаз LnSF (Ln = La - Lu).
1.8. Фазовые равновесия в системе CaF2-GdF3-Gd2S3-CaS, 22
1.9. Методы синтеза сульфидных, фторидных и фторсульфидных фаз. 23
1.10. Практическое применение фторидов, сульфидов и фторсульфидов 25
редкоземельных элементов.
ГЛАВА 2. Синтез сульфидных, фторидных и фторсульфидных фаз, методы физико-химического анализа.
2.1. Материалы тиглей и реакторов для синтеза фторидных, сульфидных и фторсульфидных фаз.
2.2. Установки температурной обработки образцов, конструкции реакторов.
2.3. Синтез простых фторидов и сульфидов. 30
2.4. Синтез образцов в системах AF2-LnF3-Ln2S3-AnS (A = Mg, Са, Sr; Ln 34 = La - Gd).

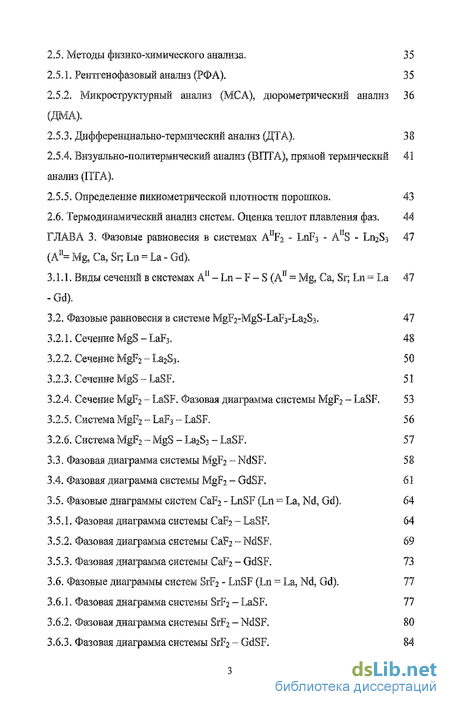

2.5. Методы физико-химического анализа. 35
2.5.1. Ревтгенофазовый анализ (РФА). 35
2.5.2. Микроструктурный анализ (МСА), дюрометрический анализ (ДМА). 36
2.5.3. Дифференциально-термический анализ (ДТА). 38
2.5.4. Визуально-политермический анализ (ВПТА), прямой термический 41 анализ (ПТА).
2.5.5. Определение пикнометрической плотности порошков. 43
2.6, Термодинамический анализ систем. Оценка теплот плавления фаз. 44
ГЛАВА 3. Фазовые равновесия в системах ADF2 - L11F3 - AnS - L112S3 (AII= Mg5 Ca, Sr; LB = La - Gd). 47
3.1.1. Виды сечений в системах А11 - Ln - F - S (АІГ = Mg, Ca, Sr; Ln = La 47
3.2. Фазовые равновесия в системе MgF2-MgS-LaF3-La2S3. 47
3.2.1. Сечение MgS - LaF3. 48
3.2.2. Сечение MgF2 - La2$3. 50
3.2.3. Сечение MgS -LaSF. 51
3.2.4. Сечение MgF2 - LaSF. Фазовая диаграмма системы MgF2 - LaSF. 53
3.2.5. Система MgF2 - LaF3 - LaSF. 56
3.2.6. Система MgF2 - MgS - La2S3 - LaSF. 57
3.3. Фазовая диаграмма системы MgF2 - NdSF. 58
3.4. Фазовая диаграмма системы MgF2 - GdSF. 61
3.5. Фазовые диаграммы систем CaF2 - LnSF (Ln = La, Nd, Gd). 64
3.5.1. Фазовая диаграмма системы CaF2 - LaSF. 64
3.5.2. Фазовая диаграмма системы CaF2 ~ NdSF. 69
3.5.3. Фазовая диаграмма системы CaF2 - GdSF. 73
3.6. Фазовые диаграммы систем SrF2 - LnSF (Ln = La, Nd, Gd). 77
3.6.1. Фазовая диаграмма системы SrF2 - LaSF. 77
3.6.2. Фазовая диаграмма системы SrF2 - NdSF. 80
3.6.3. Фазовая диаграмма системы SrF2 - GdSF. 84

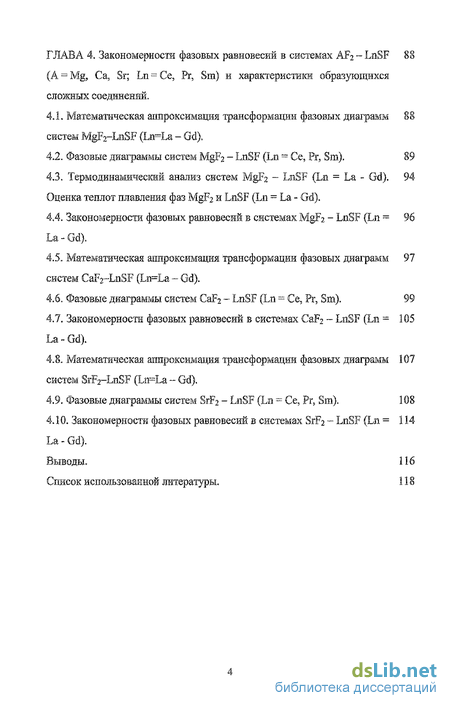

ГЛАВА 4. Закономерности фазовых равновесий в системах AF2 - LnSF 88 (A = Mg, Са, Sr; Ln = Се, Pr, Sm) и характеристики образующихся сложных соединений.
4.1. Математическая аппроксимация трансформации фазовых диаграмм систем Mgp2~LnSF (Ln=La - Gd) . 88
4.2. Фазовые диаграммы систем MgF2 - LnSF (Ln = Се, Рг, Sm). 89
4.3. Термодинамический анализ систем MgF2 - LnSF (Ln = La - Gd). 94 Оценка теплот плавления фаз MgF2 и LnSF (Ln = La - Gd).
4.4. Закономерности фазовых равновесий в системах MgF2 - LnSF (Ln = 96 La - Gd).
4.5. Математическая аппроксимация трансформации фазовых диаграмм 97 систем CaF2-LnSF (Ln=La - Gd).
4.6. Фазовые диаграммы систем CaF2 - LnSF (Ln = Се, Fr, Sm). 99
4.7. Закономерности фазовых равновесий в системах CaF2 - LnSF (Ln = 105 La - Gd).
4.8. Математическая аппроксимация трансформации фазовых диаграмм 107 систем SrF2-LnSF (Ln~La - Gd).
4.9. Фазовые диаграммы систем SrF2 - LnSF (Ln = Се, Pr,, Sm). 108
4.10. Закономерности фазовых равновесий в системах SrF2 - LnSF (Ln = 11.4
La - Gd).
Выводы. 116
Список использованной литературы.
- Структура, свойства фторидов и сульфидов щелочноземельных металлов.
- Материалы тиглей и реакторов для синтеза фторидных, сульфидных и фторсульфидных фаз.
- Виды сечений в системах А11 - Ln - F - S (АІГ = Mg, Ca, Sr; Ln = La
- Математическая аппроксимация трансформации фазовых диаграмм систем Mgp2~LnSF (Ln=La - Gd)

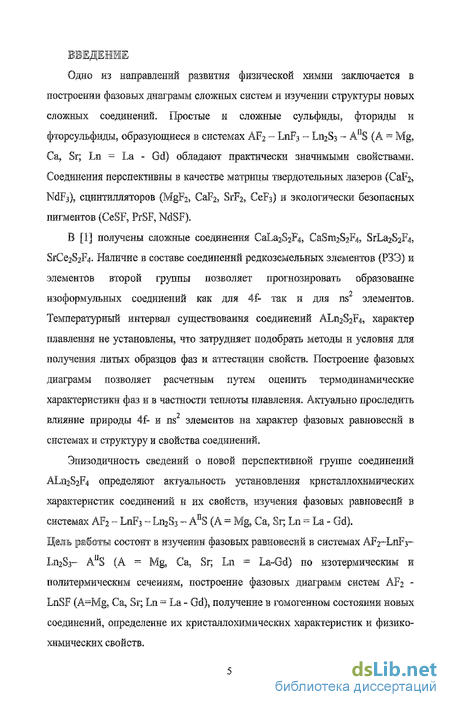

Введение к работе
Одно из направлений развития физической химии заключается в построении фазовых диаграмм сложных систем и изучении структуры новых сложных соединений. Простые и сложные сульфиды, фториды и фторсульфиды, образующиеся в системах AF2 - LnF3 - Ln2S3 - AnS (A = Mg, Са, Sr; Ln = La - Gd) обладают практически значимыми свойствами. Соединения перспективны в качестве матрицы твердотельных лазеров (CaF2, NdF3), сцинтилляторов (MgF2, CaF2, SrF2, CeF3) и экологически безопасных пигментов (CeSF, PrSF, NdSF).
В [і] получены сложные соединения CaLa2S2F4, CaSm2S2F4, SrLa2S2F2S2p4. Наличие в составе соединений редкоземельных элементов (РЗЭ) и элементов второй группы позволяет прогнозировать образование изоформульных соединений как для 4f- так и для ns элементов. Температурный интервал существования соединений ALn2S2F
Эпизодичность сведений о новой перспективной группе соединений AL1I2S2F4 определяют актуальность установления кристаллохимических характеристик соединений и их свойств, изучения фазовых равновесий в системах AF2 - LnF3 - Ln2S3 - AnS (A = Mg, Cas Sr; Ln = La - Gd). Цель, работы состоит в изучении фазовых равновесий в системах AF2-LnF3-Ln2S3- AnS (A = Mg, Са, Sr; Ln = La=Gd) по изотермическим и политермическим сечениям, построение фазовых диаграмм систем AF2 -LnSF (A-Mg, Са, Sr; Ln - La - Gd), получение в гомогенном состоянии новых соединений, определение их кристаллохимических характеристик и физико-химических свойств.

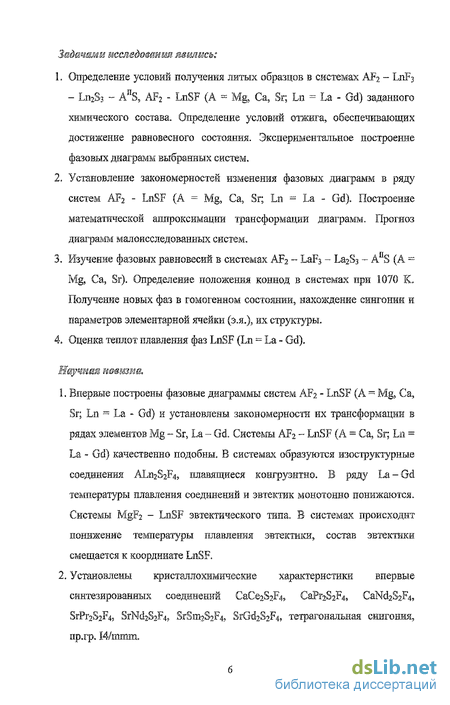

Зшёшчшмш шсслед&мамм метисы
Определение условий получения литых образцов в системах AF2 - LnF3 - Ln2S3 - AnS, AF2 - LnSF (A « Mg, Ca, Sr; Ln = La - Gd) заданного химического состава. Определение условий отжига, обеспечивающих достижение равновесного состояния. Экспериментальное построение фазовых диаграмм выбранных систем.
Установление закономерностей изменения фазовых диаграмм в ряду систем AF2 - LnSF (A = Mg, Са, Sr; Ln = La - Gd). Построение математической аппроксимации трансформации диаграмм. Прогноз диаграмм малоисследованных систем.
Изучение фазовых равновесий в системах AF2 - LaF3 - La2S3 - AUS (A = Mg, Ca, Sr). Определение положения коннод в системах при 1070 1С Получение новых фаз в гомогенном состоянии, нахождение сингонии и параметров элементарной ячейки (э.я.), их структуры.
4* Оценка тешют плавления фаз LnSF (Ln ~ La - Gd).
Шеучиїш нттмш,
Впервые построены фазовые диаграммы систем AF2 - LnSF (A = Mg, Са, Sr; Ln = La - Gd) и установлены закономерности их трансформации в рядах элементов Mg - Sr, La - Gd. Системы AF2 - LnSF (A = Ca, Sr; Ln = La - Gd) качественно подобны. В системах образуются изоструктурные соединения ALn2S2F4, плавящиеся конгруэнтно. В ряду La-Gd температуры плавления соединений и эвтектик монотонно понижаются. Системы MgP2 - LnSF эвтектического типа. В системах происходит понижение температуры плавления эвтектики, состав эвтектики смещается к координате LnSF.
Установлены кристаллохимические характеристики впервые синтезированных соединений CaCe2S2F4., CaPr2S2F45 CaNd2S2p4, SrPr2S2F4, SrNd2S2F4, SrSnbS^, SrGd2S2F4, тетрагональная шнгонмя, пр.гр. 14/mmm.

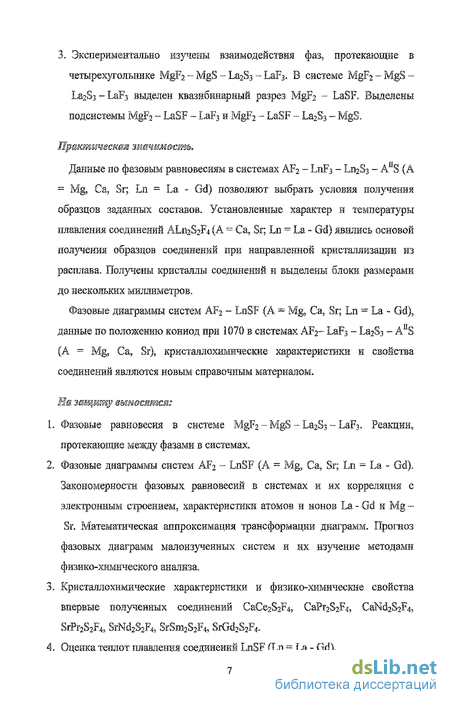

3. Экспериментально изучены взаимодействия фаз, протекающие в четырехугольнике Mgp2-MgS-La2S3-LaF3. В системе MgF2-MgS-La2S3 - ЬаРз выделен квазибинарный разрез MgF2 - LaSF. Выделены подсистемы MgF2 - LaSF - Lap3 и Mgp2 - LaSF - La2S3 - MgS.
Прштшцеєшт зишчшм&сть.
Данные по фазовым равновесиям в системах AF2 - Lnp3 - Ln2S3 - AUS (A = Mg, Ca5 Sr; Ln = La - Gd) позволяют выбрать условия получения образцов заданных составов. Установленные характер и температуры плавления соединений AL112S2F4 (А = Са, Sr; Ln - La - Gd) явились основой получения образцов соединений при направленной кристаллизации из расплава. Получены кристаллы соединений и выделены блоки размерами до нескольких миллиметров.
Фазовые диаграммы систем AF2 - LnSF (A = Mg, Са, Sr; Ln = La - Gd), данные по положению коннод при 1070 в системах AF2- LaF3 - La2S3 - AnS (А - Mg, Са, Sr), їфисталлохиммчєские характеристики и свойства соединений являются новым справочным материалом.
Вт жщтщ шмосятсш
Фазовые равновесия в системе MgF2-MgS-La2S3~LaF3. Реакции, протекающие между фазами в системах.
Фазовые диаграммы систем AF2 - LnSF (A = Mg, Са, Sr; Ln - La - Gd). Закономерности фазовых равновесий в системах и их корреляция с электронным строением, характеристики атомов и ионов La - Gd и Mg - Sr. Математическая аппроксимация трансформации диаграмм. Прогноз фазовых диаграмм малоизученных систем и их изучение методами физико-химического анализа.
Кристаллохимические характеристики и физико-химические свойства впервые полученных соединений CaCe2S2p4, CaPr2S2F4, CaNd2S2F4, , SrNd2S2F4, SrSm2S2F4, SrGd2S2F4.
Оценка теплот плавления соединений LnSF (Ln = La - Gd).

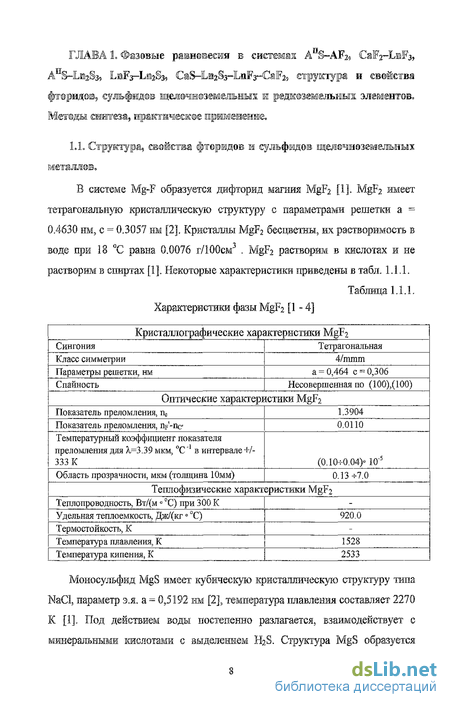

Структура, свойства фторидов и сульфидов щелочноземельных металлов.

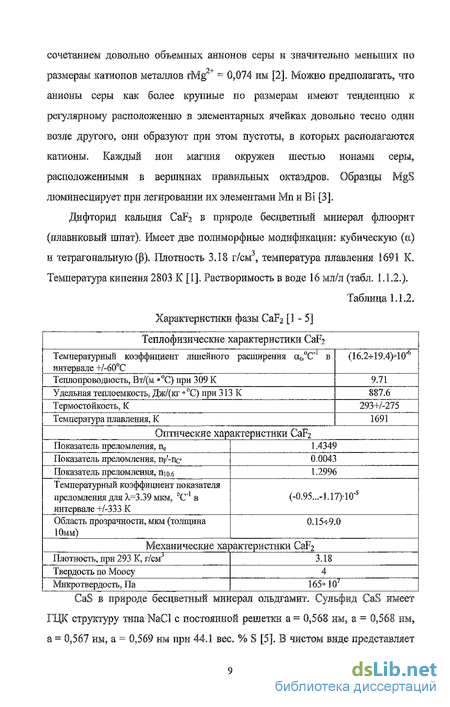

Редкоземельными элементами (РЗЭ) являются элементы 57La(4f5d,6s2)-7iLu(4f! 5d16s2), у которых происходит заполнение 4f электронной оболочки
Заполнение 4f электронной оболочки у РЗЭ приводит к появлению в ряду элементов двух закономерностей:
- внутренней периодичности;
- монотонного изменения некоторых свойств РЗЭ, у ионов Ln"3,
соединений РЗЭ [6].
Периодичностью можно считать повторяемость каких-либо свойств в раду РЗЭ по мере увеличения порядкового номера элемента, заряда атома или числа электронов на 4f энергетическом уровне [6, 7]. Периодичность в строении электронных оболочек атомов РЗЭ5 связанная с образованием электронных конфигураций f7(Gd) или f Lu), лежит в основе разделения редкоземельных металлов на две подгруппы. Первые семь элементов, La-Gd, у которых, согласно правилу Хунда, происходит заполнение 4г -орбитали по одному электрону, объединяются в подгруппу церия. Семь оставшихся элементов, у которых происходит заполнение 4f- орбитали по второму электрону, объединяются в подгруппу тербия, но чаще их называют подгруппой иттрия. Доказательством деления семейства лантанидов на две подгруппы служат многие экспериментальные данные, например величины ионных радиусов ионов Ln . Кристаллографические данные многих однотипных соединений лантанидов изменяются по ряду РЗЭ неравномерно, с изломом на гадолинии [6, 7].
Особенности в заполнении 4f оболочки в районах середин цериевой и иттриевой подгрупп определили проявление в ряду РЗЭ тетрадного (дубль-дубль) эффекта [8-11, 13-16]. В ряду РЗЭ выделяют три района кристаллохимической неустойчивости Nd - Sm, Gd, Но - Er, которые делят рад РЗЭ на четыре тетрады по четыре элемента La - Nd, Pm - GAb Gd - Ho; Er - Lu. Частично или полностью тетрадный эффект проявляется в подавляющем большинстве систем с участием РЗЭ [11]. Периодичность проявляется в изменении структур изоформульных соединений, свойств фаз, появлении или исчезновении фаз, в смене, в изменении типов диаграмм состояния систем [8-11, 13-18].
Периодичность проявляется также в закономерном изменении значений степеней окисления у РЗЭ. Участие в образовании химической связи 4, 5d, 6s орбиталей приводит к проявлению РЗЭ в соединениях степеней окисления +2, +3, +4 [19, 9-11], Проявление РЗЭ переменной степени окисления можно объяснить с позиции конфигурационной модели электронной структуры лантаноидов. В этой модели электронная конфигурация заглублённого 4f-электронного подуровня рассматривается как систематический набор энергетически устойчивых конфигураций 4г, 4f7 и 4І44. Стремлением атома лантаноида к образованию одной из этих конфигураций объясняется переменная валентность Се, Pr5 Sm, Eu, Tb, Tm, Yb. Редкоземельные элементы с электронной конфигурацией 4f5d6s2., 4f5d 6s2 в сульфидах проявляют типичную степень окисления +3, что связано с энергетической устойчивостью иона Ln+3 в растворе или кристаллической решётке [19].
Материалы тиглей и реакторов для синтеза фторидных, сульфидных и фторсульфидных фаз
Температурную обработку до 1470 К проводили в печах электросопротивления муфельного типа. Графитовые тигли с исходными, запаянные в ампулы или находящиеся в открытых реакторах, нагревали индукционным воздействием в установках токов высокой частоты Конструкции реакторов для обработки веществ в парах серы или инертной атмосфере. Обозначения: 1. кварцевый реактор; 2. графитовый тигель; 3. индуктор генератора токов высокой частоты; 4. теплоизоляционный слой сульфидов; 5. обрабатываемое вещество; 6. кипящая сера.
Обработка проводилась в установках нескольких типов производства НПО «Источник» г. Санкт - Петербург. Изменение температуры по заданной зависимости осуществляли с помощью компьютера, изменяя по соответствующему закону подаваемую на индуктор мощность. В других случаях для создания необходимой температуры в стационарных режимах обработки подбирали тигель необходимых размеров, либо создавали необходимые режимы работы генератора. В индукционной печи ВЧИ 9-регулировали изменение напряжения, подаваемого на нагрузочный контур, и напряжение обратной связи между нагрузочным и анодным контуром. Температуры обработки веществ составляли от комнатной до температуры плавления CaS - 2670 К. В основном создавали температуры 1500 - 2500 К. Температуру тигля определяли с помощью оптического пирометра «Преминь». Стандартная точность пирометра составляет в интервале температур от 1500 К до 2100 К ± 15 К, выше 2100 К ± 25 К. Измерения проводились на новом реакторе из оптически прозрачного кварца. Пирометр градуировали по реперным веществам Для синтеза образцов в системах использованы товарные, преимущественно крупнокристаллические, фториды РЗЭ. Это минимизирует возможность загрязнения образцов поверхностно-сорбированным кислородом.
Фториды РЗЭ не относятся к реакционноактивным фторидам [102]. Тем не менее, при взаимодействии с парами воды при повышенной температуре проходит реакция пирогидролиза. Для этого процесса достаточно следов адсорбированной влаги, имеющихся практически в каждом порошке, Пирогидролиз фторидов РЗЭ протекает по следующим стадиям:
Наличие примеси кислорода во фторидах резко меняет их химические и физические свойства - понижает температуры плавления и перехода в высокотемпературные модификации.
При использовании порошкообразных фторидов РЗЭ, проводили предварительный отжиг в атмосфере продуктов разложения фторопласта. При температурах выше 1000 К фторопласт распадается на CF4, C2F6 и т.д.
Порошки исходных фторидов помещали в графитовый тигель. Тигель с веществом помещали в кварцевый реактор. Для создания фторирующей атмосферы, в реактор также помещали стружку из фторопласта. Реактор заполняли аргоном. Затем реактор с веществом ставили на отжиг в течение 2 часов при температуре 1100 К в непрерывном токе аргона. При этом тетрафторуглерод и его гомологи взаимодействуют с поверхностными оксифторидами, и протекает реакция фторирования: 2LnOF+CF4 - 2LnF3 + С02
Качество полученных фторидов проверяли методами РФА и ДТА. Полученные таким образом фториды хранили в эксикаторе, в разреженной атмосфере, что предотвращает вторичное окисление.
Синтез сульфидов ЩЗМ и РЗЭ проводили в установке, показанной на рис. 2.3Л. Установка состоит из реактора синтеза сульфидирующих газов, двух электропечей регулируемого нагрева (3) и реактора синтеза сульфидных фаз.
Виды сечений в системах А11 - Ln - F - S (АІГ = Mg, Ca, Sr; Ln = La
Сечение MgS - LaF3 является диагональю четырёхугольника. Кристаллы исходных соединений спрессованы и отожжены при 1070 К в течении 500 часов. В процессе отжига происходит изменение фазового состава проб. На дифрактограммах проб, отобранных с различных этапов отжига, постепенно уменьшается интенсивность рефлексов исходных соединений, и проявляются рефлексы новых фаз MgF2 и La2S3 (рис.3.2.2.). Фазовые изменения фиксируются и при МСА проб образцов. На границах кристаллов исходных фаз MgS серого цвета Н = 3070 МПа и LaF3 светлые кристаллы Н - 2380 МПа в процессе отжига образуются кристаллы фазы Mgp2 коричневого цвета Н = 3410 МПа и светлое поле кристаллов La2S3 Н -4250 МПа. В случае избытка LaF3(H36) образовывались белые игольчатые кристаллы LaSF Н = 3750 МПа (рис. 3.2.3.). Соотношение фаз в зависимости от состава образца изменялось, но оставалось постоянным по мере достижений равновесного состояния в процессе отжига. Сплавление исходных веществ MgS и LaF3 сразу приводит к образованию продуктов взаимодействия фаз MgF2, La2S3, LaSF (рис. 3.2.2.). Зафиксированные фазовые превращения позволяют составить уравнение протекающей твердофазной реакции.
Образующиеся соединения MgF2, LaSF и La2S3 не лежат на линии сечения MgS = LaF3, а находятся в геометрически разных участках четырёхугольника MgF2-LaF3-La2S3-MgS. Разрез MgS-LaF3 не является квазибинарным мол.% MgS - 50 мол.% LaF3 Рис.3.2.2. Фотографии шлифов и дифрактограммы образцов сечения MgS -ЬаБз отожженных при 1070 К 500 часов. Со Кос - излучение, Fe - фильтр, к = 0.178892 нм, 2 Tetta = 20 - 60. Изображённые на фотографиях фазы и эвтектики между фазами обозначены: 1 - фаза La2S3, 2 - фаза MgS, 3 - фаза MgF2,4 - фаза LaSF, 5 -эвтектика между фазами LaSF и MgF2.
Математическая аппроксимация трансформации фазовых диаграмм систем Mgp2~LnSF (Ln=La - Gd)
Экспериментальное построение фазовых диаграмм состояния длительный и трудоемкий процесс. Целесообразно сочетать результаты по экспериментальным построениям фазовых диаграмм систем с математическими методами обобщения результатов, на основе чего осуществлять прогноз фазовых равновесий малоизученных систем. Экспериментально построены фазовые диаграммы систем AF2-LnSF (А = Mg, Са, Sr; Ln = La, Nd, Gd). Анализ фазовых равновесий в системах AF?-LnSF указьгеает на возможность построения математических моделей трансформации фазовых диаграмм и их прогноза.
В фазовых диаграммах систем эвтектического типа Mgp2 - LnSF (Ln = La, Nd, Gd) выделены следующие элементы: состав эвтектики, температура эвтектики, линии ликвидуса. В ряду La-Gd системы располагали в соответствии со значениями rLn3+. Аппроксимацией элементов диаграмм полиномами построены поверхности трансформации элементов фазовых диаграмм. При сечении поверхностей для rLn Ln = Сеэ Pr, Sm получены прогнозируемые диаграммы соответствующих систем.
Все спрогнозированные фазовые диаграммы эвтектического типа без заметной взаимной растворимости компонентов. Для экспериментального подтверждения выбраны для изучения образцы из области составов;, в которых образуются первичные кристаллы компонентов. Синтезированные образцы отожжены при 1100 К и 1400 К. По данным ФХА установлен принципиальный вид фазовых диаграмм, температуры эвтектик и ориентировочное положение линий ликвидус.
Трансформация фазовых диаграмм в ряду систем MgF2-LnSF (Ln = La - Gd). Экспериментально построенные фазовые диаграммы систем для Ln = La, Nd, Gd. Спрогнозированные фазовые диаграммы для Фазовые д&мграммм систем MgF2 - LEBSF (ЪШ = Се, Рг, Sm).
В системе синтезировано 3 образца, 25, 27, 35 мол.% CeSF, которые отожжены и закалены от температур 1070 К, 1400К.
Система MgF2 - CeSF эвтектического типа без заметной взаимной растворимости исходных веществ (рис. 4.2.1.). Изменение параметра э.я. исходных фаз в образцах системы в пределах ошибки определения постоянны. Изменение параметров по сравнению с исходными соединениями не зафиксировано- В двухфазных образцах усредненное значение параметров э.я. фаз MgF2 составляет а = 0,4631 нм, с = 0,3055 нм, фазы CeSF составляет а = 0,4001 нм, с = 0,6962 нм.
Изменение величины микротаердости исходных фаз в двухфазных образцах не зафиксировано. Все значения определения лежат в пределах ошибки измерения. Усредненные значения величины микротвердости фаз равны Н (MgF2) = 3415 МПа и Н (CeSF) = 3520 МПа.
Спрогнозированные координаты эвтектики 27 мол,% CeSF подтверждены методами МСА. На шлифе образца, содержащего 25 мол.% CeSF присутствуют овальные темные кристаллы фазы MgF2 и эвтектическая смесь фаз MgF2 и CeSF (рис. 4.2.2.). В образце 35 мол.% CeSF присутствуют крупные светлые кристаллы фазы CeSF и эвтектическая смесь фаз MgF2 и CeSF. Образец 27 мол.% CeSF эвтектический. Усредненное значение температуры плавления эвтектики по данным ДТА составляет 1420 К (рис. 4.2.1.).
