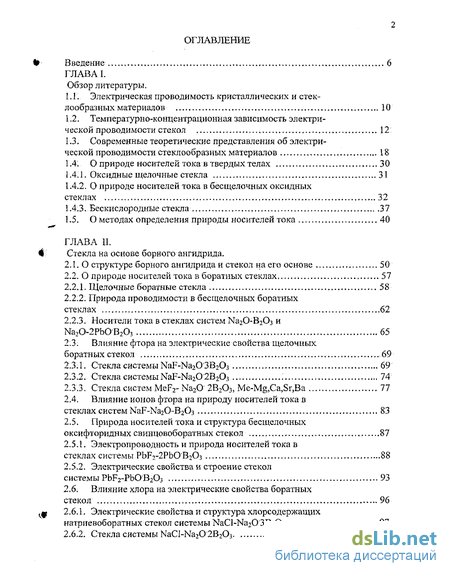

Содержание к диссертации

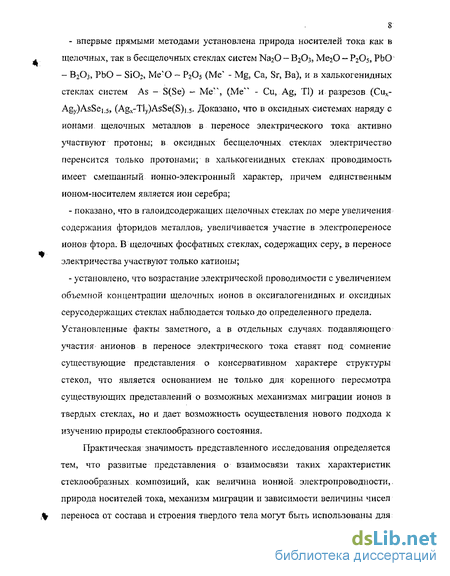

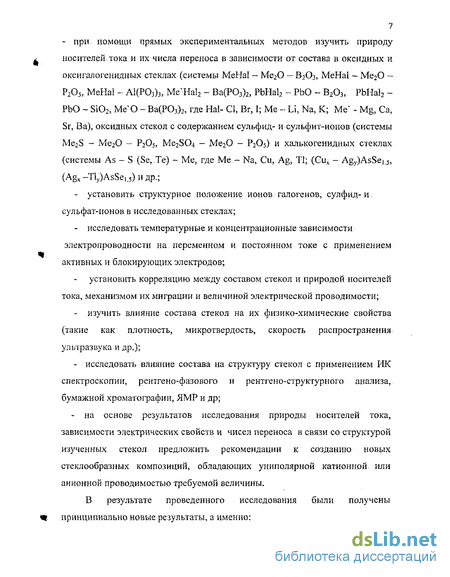

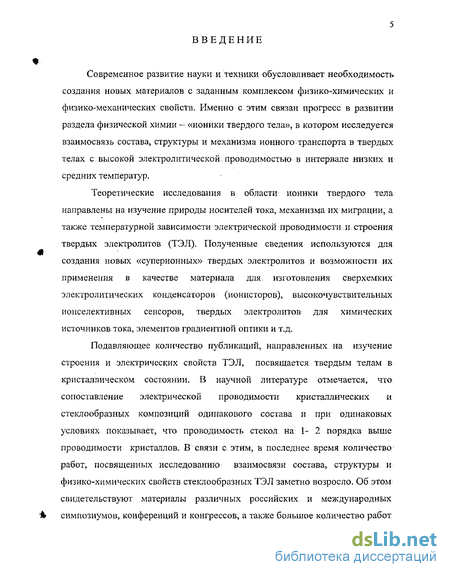

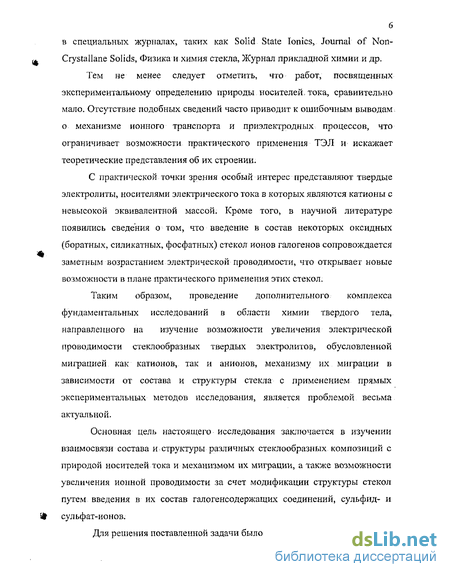

Введение
ГЛАВА I. Обзор литературы.
1.1. Электрическая проводимость кристаллических и стеклообразных материалов 10
1.2. Температурно-концентрационная зависимость электрической проводимости стекол 12
1.3. Современные теоретические представления об электрической проводимости стеклообразных материалов 18
1.4; О природе носителей тока в твердых телах 30
1.4.1. Оксидные щелочные стекла 31
1.4.2. О природе носителей тока в бесщелочных оксидных стеклах 32
1.4.3. Бескислородные стекла 37
1.5. О методах определения природы носителей тока 40
ГЛАВА II. Стекла на основе борного ангидрида .
2,1.О структуре борного ангидрида и стекол на его основе 50
2.2. О природе носителей тока в боратных стеклах 57
2.2.1. Щелочные боратные стекла 58
2.2.2. Природа проводимости в бесщелочных боратных стеклах 62
2.2.3. Носители тока в стеклах систем Na20-B203 и Na20-2PbOB203 65
2.3. Влияние фтора на электрические свойства щелочных боратных стекол 69
2.3.1. Стекла системы NaF-Na20 ЗВ203 69
2.3.2. Стекла системы NaF-Na202B203 74
2.3.3. Стекла систем MeF2- Na20 2В203, Me-Mg,Ca,Sr,Ba 77
2.4. Влияние ионов фтора на природу носителей тока в стеклах систем NaF-Na20-B203 83
2.5. Природа носителей тока и структура бесщелочных оксифторидных свинцовоборатных стекол 87
2.5.1. Электропроводность и природа носителей тока в стеклах системы PbF2-2Pb0B203 88
2.5.2. Электрические свойства и строение стекол системы PbF2-PbOB203 93
2.6. Влияние хлора на электрические свойства боратных стекол 96
2.6 1. Электрические свойства и структура хлорсо держащих натриевоборатных стекол системы NaCl-Na20 ЗВ203 97
2.6.2. Стекла системы NaCl-Na202B20j 100
2.6.3. Электрическая проводимость и природа носителей тока в бесщелочных хлорсодержащих свинцовоборатных стеклах . 104
ГЛАВА III. Силикатные стекла 113
3.1. Природа носителей тока в бесщелочных оксидных силикатных стеклах системы PbO-Si02 115
3:2. Электрические свойства и структура свинцово силикатных стекол, содержащих фтор 121
3.2.1. Стекла системы PbF2-2PbOSi02 123
3:2.2. Стекла системы PbF2-PbOSi02 133
3.3. О влиянии ионов хлора на электрические свойства и структуру свинцово-силикатных стекол 137
3.3.1. Электрические свойства и структура устойчивых химических соединенийв системе РЬСІ2-РЬО .. 137
3.3.2. Природа носителей тока и электропроводность стекол системы РЬС12-2РЬ08Ю2 143
3.3.3; Электрические свойства стекол системы РЬСЬ-РЬО Si02 150
ГЛАВА IV. Халькогенидные стекла 155
4.1. Система мышьяк-селен-серебро 155
4.2. Система мышьяк-селен-медь 157
4.3. Система мышьяк-селен-таллий 159
4.4. Системы AsSeL5-Cu-Ag и AsSej,5-Ag-Tl 161
4.5. Электрические свойства стекол системы мышьяк-селен-медь 163
4.6. Электропроводность и природа проводимости стекол системы мышьяк-селен-серебро 164
4.7. Электропроводность стекол системы мышьяк-селен-таллий 168
4.8. Природа проводимости стекол разреза AsSel5-Ag 169
4.9. Электропроводность и природа проводимости стекол систем AsSeL5-Ag-Cu и AsSe^s-Ag-Tl 172
4.10. Физико-химические свойства и природа проводимости тройных соединений AgAsX2 и TlAsX2 (X-S,Se,Te) 180
4.11. Стекла AgAsS2-TlAsS2 184
4.12. Влияние высокого гидростатического давления на электропроводность металлсодержащих халькогенидных стекол. Активационные объемы и объемы микропустот 187
4.13. О влиянии примесей неметаллов на электрические свойства металлсодержащих халькогенидных стекол 195
4.14..Электрические свойства и природа проводимости натрийсодержащих стекол на основе AsSi5 и-AsSei.j в широком температурном интервале 197
ГЛАВА V. Фосфатные стекла 204
5.1. Об особенностях строения фосфатных стекол 204
5.2. G природе носителей тока в щелочных фосфатных стеклах 207
5.3. Строение и свойства бесщелочных фосфатных стекол 210
5.3.1. Природа носителей тока в бесщелочных фосфатных стеклах 211
5.3.2. Влияние оксида и фторида бария на строение и свойства бесщелочных стекол на основе Ва(Р03)2 216
5.3.3. Электрические свойства и строение стекол систем MeF2-Ba(P03)2, где Me-Mg, Са, Sr, Ва 228
5.3.4. ИК спектроскопическое исследование структуры и электрические свойства стекол систем ВаНа12-Ва(РОз)2, где Hal-CI, Br, I 238
5.4. Электрические свойства щелочных фосфатных стекол 246
5.4.1. Стекла системы L12O-P2O5 247
5.4.2. Стекла системы Na20-P205 253
5.4.3. Стекла системы К2О-Р2О5 255
5.4.4. О влиянии природы щелочных ионов на электрическую проводимость и подвижность носителей тока в стеклообразных метафосф ато в Li, Na и К 257
5.4.5. О механизме миграции носителей тока в фосфатных стеклах 262
ГЛАВА VI. Влияние галогенидов щелочных металлов на электрические свойства и структуру щелочных фосфатных и алгомофосфатных стекол 271
6.1 О положении фтора в структуре щелочных фосфатных стекол 272
6.1.1. Стекла систем LiF-LiP03 и NaF-NaP03 274
6.2. Температурно-концентрационная зависимость электрической проводимости в стеклах систем MeF-МеРОз, где Me-Li, Na 280
6.3. Влияние галоген-ионов на электрические свойства и структуру стекол систем ІЛНаІ-ІЛРОз, где Hal-Cl,Br,I 287
6.3.1.0 структуре стекол систем ІЛНаІ-РгОз 287
6.4. Температурно-концентрационная зависимость электрических свойств стекол систем LiHal-LiP03, где Hal-Cl, Br.I 293
6.5. Влияние алюминия на строение и электрические свойства галоидсо держащих щелочных фосфатных стекол 296
6.5.1. О взаимосвязи структуры и электрических свойств стекол систем МеНа1-А1(РОз)з,
гдеМе-LANa 297
6.5.2. Влияние природы щелочных ионов на электри ческие свойства и строение стекол систем (0.8-x)Me,FxMe,T-0.2A](PO3)3, где Me-Li, Na, К 308
ГЛАВА VII. Влияние соединений серы на электри ческие свойства и строение щелочных фосфатных стекол 327
7.1. Строение и свойства стекол системы Li2S04- ІлРОз 327
7.2. Строение и электрические свойства стекол системMe2S04-MeP03, Me-Na, К 334
7.3. Влияние сульфид-ионов на структуру и электрические свойства стекол систем Me2S- МеРОз, Me-Li, Na, К 343
7.3.1. СистемаLi2S-LiP03 343
7.3.2. Система Na2S-NaP03 351
7.3.3. Система K2S-KP03 358
Выводы 366
Литература 372
