Содержание к диссертации
Введение
ГЛАВА I. Фильтрация полупрозрачной облачности 16
1.1. Введение 16
1.2. Модель формирования видеосигнала и построение оптимального фильтра 17
1.3. Оценка параметров фильтра 20
1.4. Реализация алгоритма фильтрации на ЭВМ. Постановка задачи 23
1.5. Прямая свертка и быстрая свертка 24
1.6. Фильтрация разбиением на блоки .. 27
1.7. Оптимальные размеры блоков 31
1.8. Результаты экспериментов 34
1.9. Заключение 35
I.IO. Выводы 37
ГЛАВА 2. Квадратичные решающие правила (к.р.п.) и оценка их параметров 38
2.1. Введение J. 38
2.2. Постановка задачи 39
2.3. Построение почти оптимального к.р.п... 40
2.4. Связь к.р.п. с байесовским р.п. 42
2.5. Последовательные методы при алгоритмической реализации к.р.п 44
2.6. Динамический критерий выбора признаков и его связь с дивергенцией 45
2.7. Размерность пространства признаков и рекуррентное представление к.р.п 47
2.8. Вероятность ошибочной классификации к.р.п. и ее использование для оптимизации вычислительного алгоритма 49
2.9. Выбор пространства признаков для к.р.п... 54
2.10.Программа распознавания по к.р.п 56
2.II.Реализация к.р.п. при параллельных вычисле ниях 59
2.12.Использование текстурных признаков 66
2.13.Редактирование и генерализация результатов распознавания 67
2.14.Исходные материалы для численных эксперимен тов и их радиометрическая коррекция 72
2.15.Результаты численных экспериментов 75
2.16.Выводы 79
ГЛАВА 3. Адаптация обучающих данных при решении задач распознавания 81
3.1. Вв едение 81
3.2. Изменчивость многозональных данных и методы ее учета 81
3.3. Адаптация в задачах распознавания 84
3.4. Физические основы метода адаптации 85
3.5. Математическая постановка задачи 87
3.6. Уравнения максимального правдоподобия . 90
3.7. Численное решение уравнений 92
5.8. Эксперименты по адаптации 93
3.8. Сравнение с другими методами адаптации... 96
3.10. Алгоритм кластерного анализа по многомерной гистограмме 97
3.11. . Заключение 101
3.12. Выводы 102
ГЛАВА 4. Форш представления многозональной космической видеоинформации (МКВ) 103
4.1. Представление МКВ в пространстве меньшей размерности 103
4.1.1. Введение 103
4.1.2. Постановка задачи 105
4.1.3. Построение системы проектирующих векторов 108
4.1.4. Эксперименты по визуализации многомер ных данных 112
4.2. Оптимальное представление МКВ 113
4.2.1. Постановка задачи 113
4.2.2. Метод главных компонент 116
4.2.3. Метод декорреляции 117
4.2.4. Вычислительный алгоритм 119
4.2.5. Эксперименты по цветному синтезу 123
4.3. Выводы 131
Заключение 132
Литература
- Реализация алгоритма фильтрации на ЭВМ. Постановка задачи
- Последовательные методы при алгоритмической реализации к.р.п
- Физические основы метода адаптации
- Эксперименты по визуализации многомер ных данных

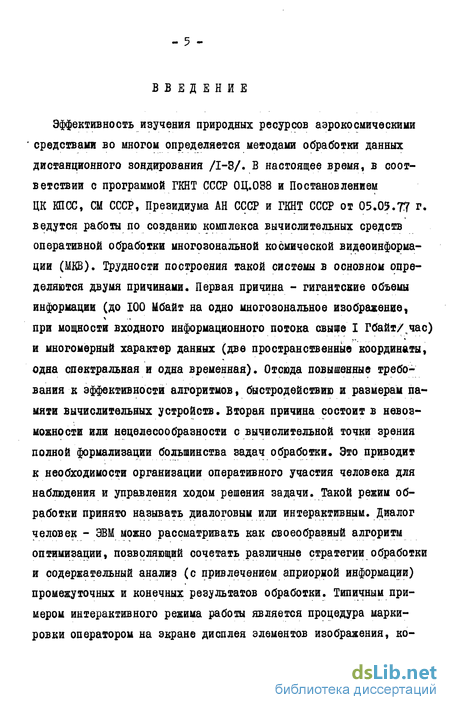

Введение к работе
Эффективность изучения природных ресурсов аэрокосмическими средствами во многом определяется методами обработки данных дистанционного зондирования /1-3/. В настоящее время, в соответствии с программой ГКНТ СССР 0Ц.038 и Постановлением ЦК КПСС, СМ СССР, Президиума АН СССР и ГКНТ СССР от 05.05.77 г. ведутся работы по созданию комплекса вычислительных средств оперативной обработки многозональной космической видеоинформации (МКВ). Трудности построения такой системы в основном определяются двумя причинами. Первая причина - гигантские объемы информации (до 100 Мбайт на одно многозональное изображение, при мощности входного информационного потока свыше I Гбайт/,час) и многомерный характер данных (две пространственные координаты, одна спектральная и одна временная). Отсюда повышенные требования к эффективности алгоритмов, быстродействию и размерам памяти вычислительных устройств. Вторая причина состоит в невозможности или нецелесообразности с вычислительной точки зрения полной формализации большинства задач обработки. Это приводит к необходимости организации оперативного участия человека для наблюдения и управления ходом решения задачи. Такой режим обработки принято называть диалоговым или интерактивным. Диалог человек - ЭВМ можно рассматривать как своеобразный алгоритм оптимизации, позволяющий сочетать различные стратегии обработки и содержательный анализ (с привлечением априорной информации) промежуточных и конечных результатов обработки. Типичным примером интерактивного режима работы является процедура маркировки оператором на экране дисплея элементов изображения, ко-

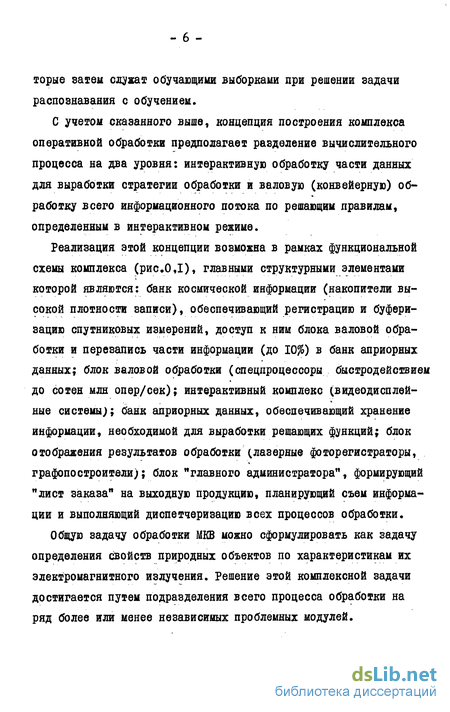

торые затем служат обучающими выборками при решении задачи распознавания с обучением.
С учетом сказанного выше, концепция построения комплекса оперативной обработки предполагает разделение вычислительного процесса на два уровня: интерактивную обработку части данных для выработки стратегии обработки и валовую (конвейерную) обработку всего информационного потока по решающим правилам, определенным в интерактивном режиме.
Реализация этой концепции возможна в рамках функциональной схемы комплекса (рис.0 Д), главными структурными элементами которой являются: банк космической информации (накопители высокой плотности записи), обеспечивающий регистрацию и буферизацию спутниковых измерений, доступ к ним блока валовой обработки и перегапись части информации (до 10%) в банк априорных данных; блок валовой обработки (спецпроцессоры быстродействием до сотен млн опер/сек); интерактивный комплекс (видеодисплейные системы); банк априорных данных, обеспечивающий хранение информации, необходимой для выработки решающих функций; блок отображения результатов обработки (лазерные фоторегистраторы, графопостроители); блок "главного администратора", формирующий "лист заказа" на выходную продукцию, планирующий съем информации и выполняющий диспетчеризацию всех процессов обработки.
Общую задачу обработки МВБ можно сформулировать как задачу определения свойств природных объектов по характеристикам их электромагнитного излучения. Решение этой комплексной задачи достигается путем подразделения всего процесса обработки на ряд более или менее независимых проблемных модулей.

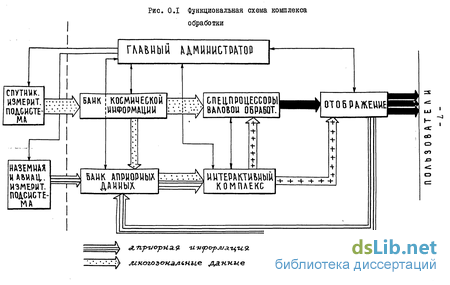

Рис. 0.1 Функциональная схема комплекса обработки
гшиыи ЦШИСТШОР
0Т0БРАЖШЕІ
спутник.
ИЗМЕРИТ. nOAOHGTE-
наземная наши,.
ИЗМЕРИТ. ПОАСИСТЕ-МА
^
БАНК КОСМИЧЕСКОЙ ИНФОРМАЦИИ
БАНК АПРИОРНЫХ ДАННЫХ
^\ СПЕЦПРОЦЕССОРЫ LliiLliV BAAOBQU 06PA5QT.
—г-/1— иА
WHTEPAKTWoHblU КОМПЛЕКС
г"^
і-
+ +
ч- н- -ь + +
О СО
хэ «с о
J oL-n-pVOpUa.?. ПІ*» (р&р JU 31.14,11.9.
-7 лтогоъональные. даймів
рв-швсющие (ру-н'кц'игі.
результати оВраЬотигг/ (тематически є -карте/)
В настоящей работе рассмотрены вопросы, решение которых должно давать возможность представлять МКВ в виде наиболее удобном для визуального анализа и автоматического дешифрирования (в том числе и фильтровать облачность), проводить само дешифрирование и редактировать результаты обработки. Круг этих вопросов обычно связывают с содержанием модуля распознавания. Модуль распознавания является центральным при тематической обработке, что и определяет актуальность проблемы разработки его математического обеспечения.
Общая цель работы заключается в исследовании и разработке типовых алгоритмов и методов организации вычислений, служащих основой для эффективного решения задач модуля распознавания в системе оперативной обработки МКВ. Для этого, в частности, необходимо:
разработать функциональное наполнение модуля, обеспечивающее построение эффективных решающих правил, фильтрацию облачности, оптимальное представление МКВ и показать возможность реализации разработанных алгоритмов в режиме валовой обработки на спецпроцессорах;
найти пути сокращения вычислительных затрат при выработке решающих функций на интерактивном комплексе. Эта задача является ключевой для работы всей системы, поскольку до 70% времени обработки одиночного снимка тратится на интерактивный процесс обучения;
определить содержание банка априорных данных.
При решении указанных задач ориентация была взята на разработку методов эффективных в реальной ситуации, то есть требую-
щих минимума априорной информации и достаточно просто реализуемых на вычислительной технике. Поэтому постановка задач рассмотрена в возможно более общем виде (например, без обычных в таких случаях ограничений на вид функции распределения), а алгоритмы используют лишь информацию, которую можно получить из анализа самих многозональных данных. Все алгоритмы типизированы и разработаны последовательные и параллельные методы их реализации, оценены объемы вычислительных затрат, определены функции, подлежащие реализации на спецпроцессорах.
Диссертация состоит из введения, четырех глав и заключения. Главы имеют однотипную структуру: введение, постановка задачи, математическая формализация постановки, решение задачи, алгоритмическая реализация решения на ЭВМ, эксперименты на реальных и модельных данных, заключение и выводы.
В первой главе на основе общих соотношений формирования видеосигнала рассматривается решение задачи фильтрации полупрозрачной облачности гомоморфными методами линейной фильтрации. Оценка параметров фильтра производится при помощи алгоритмов распознавания. Ядро вычислительной процедуры составляет свертка многомерных массивов блоками методом перекрытия с накоплением. Найдены оптимальные параметры обработки. Экспериментально показано, что наилучшие результаты для визуального дешифрирования дает фильтр энергетического спектра, а для последующего автоматического распознавания фильтр Колмогорова-Винера.
Вторая глава посвящена исследованию квадратичных решающих правил (к.р.п.) при условии, что вся доступная информация о
распознаваемых классах ограничивается указанием первых двух моментов. Рассматривается построение к.р.п., получены оценки вероятностей ошибочной классификации. Для реализации к.р.п. при последовательном счете применен динамический критерий отбора признаков в сочетании с использованием порогов, для случая параллельных вычислений разработан обобщенный метод главных компонент. Проведен сравнительный анализ к.р.п., полученных в предположении нормального распределения и без него* Экспериментально показано, что для реальных данных при оценке параметров к.р.п. лучше применять робастные методы, чем оценки максимального правдоподобия. Рассмотрены вопросы учета пространственных характеристик: текстурных и контекстных. Последние используются при решении задач генерализации на основе кластерного анализа и редактирования, методом релаксации. Описан применявшийся для обеспечения экспериментов на реальной информации алгоритм радиометрической коррекции.
В третьей главе рассмотрена проблема адаптации обучающих данных. На основе модели изменчивости МКВ получена система нелинейных уравнений для решения указанной задачи. Коэффициенты уравнений определяются посредством процедуры идзнтиф икации параметров смеси многомерных нормальных законов. Ядро процедуры составляет алгоритм кластерного анализа по многомерной гистограмме без ограничения на число каналов. Решение системы уравнений проводится с помощью метода сопряженных направлений. Экспериментально, сравнением результатов распознавания, показано, что разработанная модель хорошо компенсирует разницу в условиях съемки.
Четвертая глава посвящена вопросам оптимизации представления
МКВ: в пространстве меньшей размерности с целью ее визуализации и в виде наиболее приемлемом для цветного синтезирования. Для решения первой задачи на основе критерия максимина разработан алгоритм проектирования с помощью линейного дискриминанта Фишера. Экспериментально показана эффективность максиминно-го подхода. Для оптимального представления МКВ с целью ее цветного синтеза разработан метод декорреляции, основанный на идее вращения факторов. Эксперименты подтвердили, что цветной синтез изображений, обработанных по этому методу, дает лучшие результаты по сравнению с известными процедурами яркостных преобразований. Для реализации линейных преобразований типа описанных выше предложена процедура, позволяющая производить нормировку данных, соответствующую динамическому диапазону устройств отображения, одновременно с выполнением самого преобразования.
Экспериментальные исследования проводились на стендовом вычислительном комплексе Государственного научно-исследовательского центра изучения природных ресурсов (ГосНВД ИПР), включающем: ЗВМ L.5I-2 и EC-I022, устройства ввода/вывода изображений ФОТОМЕЙШН и ВОЛГА, полутоновые дисплеи РАМТЕК и ПЕРИНО ЛОР-ЮОО магнитофоны высокой плотности записи ШЛЕМБЕРІЕ, многоканальный синтезирующий проектор МСПЧв. Разработанное программное обеспечение в основном написано на языке Фортран, с реализацией на Ассемблере модулей взаимодействия с нестандартными внешними устройствами и модулей критичных с точки зрения быстродействия и использования памяти.
Программы выполняют построчную обработку входных массивов,
записанных в спектросовмещенном формате (каждому элементу изображения ставится в соответствие последовательность Ы байтов, описывающих результаты регистрации излучения разрешаемого элемента земной поверхности во всех ri диапазонах) и пригодны для обработки изображений самых больших размеров. Те результаты обработки, которые по своему смыслу являются изображениями также записываются в спектросовмещенном формате. Унификация входных и выходных форматов данных позволяет в процессе обработки эффективно использовать устройства визуализации и дает возможность применять разработанные программные модули в произвольной последовательности, тем самым обеспечивая конечным числом алгоритмов полное покрытие предметной области.
Основные результаты, выдвигаемые на защиту:
Исследование и разработка новых эффективных методов преобразования МЕВ в системе обработки, функционально покрывающих предметную область модуля распознавания.
На основе этих методов разработка и экспериментальная проверка новых алгоритмов, а именно:
алгоритма гомоморфной линейной фильтрации полупрозрачной облачности;
алгоритмов построения, отбора признаков и оценки параметров решающих правил второго порядка;
алгоритмов генерализации, с помощью кластерного анализа и редактирования, на основе метода релаксации;
алгоритма кластерного анализа по многомерной гистограмме без ограничения на число спектральных каналов;
алгоритма проектирования в пространство меньшей размерности по критерию максимина линейного дискриминанта Фишера;
алгоритма оптимального представления для цветного синтеза с помощью преобразования декорреляции.
Унификация алгоритмов модуля распознавания и определение базовых преобразований: преобразования по таблице, линейного преобразования, многомерной свертки и квадратичной формы. Разработка новых методов реализации этих преобразований при последовательной и параллельной обработке.
Разработка метода и реализующего его алгоритма пространственно-временной адаптации обучающих данных, позволяющего сократить объем работ, выполняемых на интерактивном комплексе за счет повышения эффективности использования банка априорных дан-
>
ных*
Полученные в диссертации результаты позволили сформулировать Требования и определить Состав ППП модуля распознавания и использованы при разработке Технического Проекта перспективной спутниковой системы изучения природных ресурсов Земли.
Разработанное программное обеспечение применяется в течение ряда лет при обработке, в том числе к оперативной, космических данных получаемых многозональными сканирующими системами МСУ-С, МСУ-М, "Фрагмент", камерой МКФ-6, локатором бокового обзора,
комплексом "Болгария-1300" для решения агрометеорологических, гидрологических и океанографических задач.
Программы пакета обработки внедрены в Вычислительном центре СО АН СССР, на Физическом факультете МГУ им. М.В.Ломоносова, во ВНИИ сельскохозяйственной метеорологии и Главном центре
приема и обработки спутниковой информации Госкомгидромета, а также переданы для использования в Центральный институт физики Земли АН ІДР, Центральный институт прогнозов и Центральный метеорологический институт МС ВНР.
Основные результаты диссертации докладывались и обсуждались на П Всесоюзной конференции по использованию космической информации при решении задач исследования природных ресурсов (Москва, 1978 г.) , на Всесоюзном семинаре "Использование аэроюс-,; -мической информации при решении агрометеорологических задач. Вопросы интерпретации и обработки спутниковой информации" (Ташкент, 1978 г.)» на Всесоюзной школе-семинаре молодых ученых по системному и теоретическому программированию (Львов, 1979 г.), на симпозиуме "Исследование и проектирование сложных систем" (пос.Славско, 1980 г.), П научной конференции Рабочей группы социалистических стран по дистанционному зондированию (Брно, ЧССР, 1980 г.), на Региональной конференции "Обработка изображений и дистанционные исследования" (Новосибирск, 1981 г.), на Международном совещании-семинаре "Проблемы цифровых методов обработки космических видео-данных" (Москва, 1982 г.), на семинаре отдела математических методов геофизики ВЦ СО АН СССР (рук. чл.-корр. А.С.Алексеев; 1983 г.), на межфакультетском семинаре МГУ "Методы обработки космической информации в интересах решения пилотажно-навигационных задач и задач землеведения"
(рук. проф. В.А.Садовничий; 1984 г.), на Всесоюзном совещании
"Радиофизические и оптические методы исследования снега и льда"
(Ленинград, 1984 г»), на Ученом совете и конференциях молодых ученых ГосНИІЩІР (1977-1984 гг.).
Часть практических результатов обработки космической информации экспонировалась на ВДНХ СССР.
По теме диссертации опубликовано 14 печатных работ. Сведения о программном обеспечении публиковались в "Международном информационном бюллетене алгоритмов и программ обработки аэрокосмической видеоинформации", вып. І-Ш, Интеркосмос, Москва - Варшава, 1979-81 гг.
