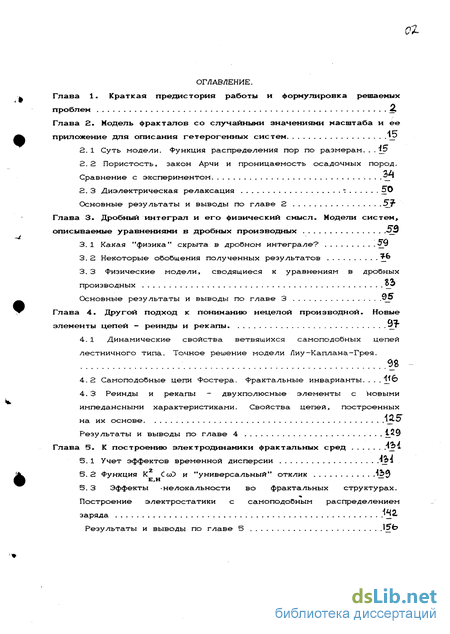

Содержание к диссертации
Введение
1. Краткая предистория работы и формулировка решаемых проблем 2
2. Модель фракталов со случайными значениями масштаба и ее приложение для описания гетерогенных систем
2.1 Суть модели. Функция распределения пор по размерам. 15
2.2 Пористость, закон Арчи и проницаемость осадочных пород. Сравнение с экспериментом
2.3 Диэлектрическая релаксация
3. Дробный интеграл и его физический смысл. Модели систем, описываемые уравнениями в дробных производных 53
3.1 Какая "физика" скрыта в дробном интеграле? .59
3.2 Некоторые обобщения полученных результатов
3.3 Физические модели, сводящиеся к уравнениям в дробных производных
4. Другой подход к пониманию нецелой производной. Новые элементы цепей - реинды и рекапы
4.1 Динамические свойства ветвящихся самоподобных цепей лестничного типа. Точное решение модели Лиу-Каплана-Грея.
4.2 Самоподобные цепи Фостера. Фрактальные инварианты.
4.3 Реинды и рекапы - двухполюсные элементы с новыми импедансными характеристиками. Свойства цепей, построенных на их основе
5. К построению электродинамики фрактальных сред
5.1 Учет эффектов временной дисперсии
5.2 Функция К Сы) и "универсальный" отклик
5.3 Эффекты нелокальности во фрактальных структурах. Построение электростатики с самоподобным распределением заряда 142

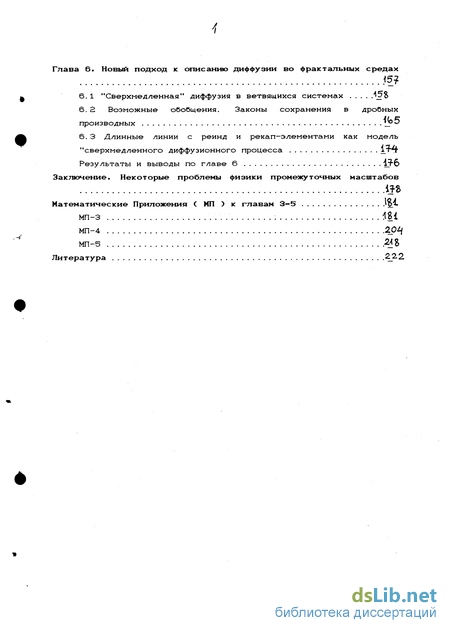

6. Новый подход к описанию диффузии во фрактальных средах
6.1 "Сверхмедленная" диффузия в ветвящихся системах
6.2 Возможные обобщения. Законы сохранения в дробных производных
6. 3 Длинные линии с реинд и рекап-э лементами как модель "сверхмедленного диффузионного процесса
Заключение.
- Пористость, закон Арчи и проницаемость осадочных пород. Сравнение с экспериментом
- Физические модели, сводящиеся к уравнениям в дробных производных
- Самоподобные цепи Фостера. Фрактальные инварианты.
- Функция К Сы) и "универсальный" отклик
Введение к работе

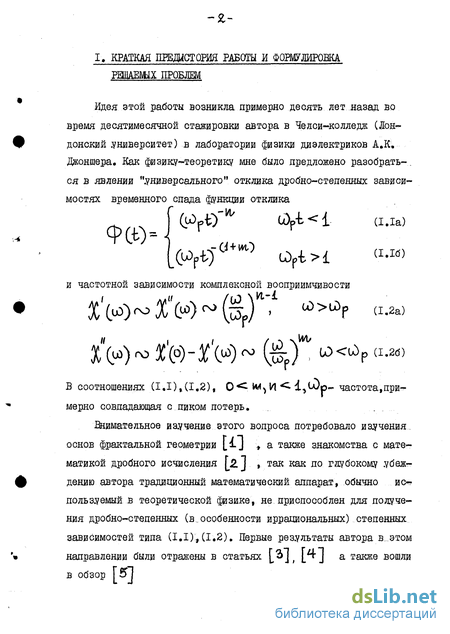

КРАТКАЯ РАБОТЫ И ФОРМУЛИРОВКА РЕШАЕМЫХ ПРОБЛЕМ
Идея этой работы возникла примерно десять лет назад во время десятимесячной стажировки автора в Челсиколледд (Лон донский .университет) в лаборатории физики диэлектриков АД, Дконшера. Как физику теоретику мне было предложено разобрать-, ся в явлении ".универсального" отклика дробно-степенных зависимостях временного спада функции отклика

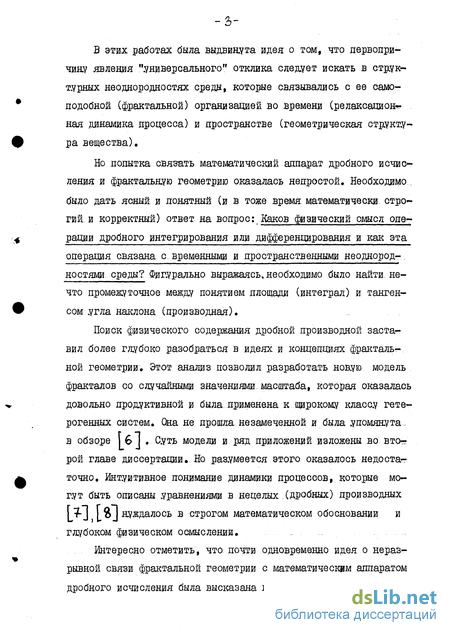

В этих работах была выдвинута идея о том, что первопричину явления ".универсального" отклика следует искать в структурных неоднородностях среди, которые связывались с ее самоподобной (фрактально!) организацией во времени (релаксационная динамика процесса) и пространстве (геометрическая структура вещества).
Но попытка связать математический аппарат дробного исчисления и фрактальную геометрию оказалась непростой. Необходимо... было дать ясный и понятный (и в тоже время математически строгий и корректный) ответ на вопрос: Каков физический смысл one » рации дробного интегрирования иди дифференцирования и как эта операция связана с. временными и пространственными неоднородностями среды? Фигурально выражаясь, необходимо было найти, нечто промежуточное между понятием площади (интеграл) и тангенсом .угла наклона (производная).
Поиск физического содержания дробной производной заставил более глубоко разобраться в идеях и концепциях фрактальной геометрии. Этот анализ позволил разработать новую модель фракталов со случайными значениями, масштаба, которая оказалась довольно продуктивной и была применена к широкому классу гетерогенных систем. Она не прошла незамеченной и была .упомянута в обзоре [б J .Суть модели и ряд приложений изложены ВО ВТО?? рой главе диссертации. Но разумеется этого оказалось недостаточно. Интуитивное понимание динамики процессов, которые могут быть описаны уравнениями в нецелых (Дробных) производных 1/4 L J ВДжДалось в строгом математическом обосновании и глубоком физическом осмыслении.
Интересно отметить, что почти одновременно идея о неразрывной связи фрактальной геометрии с математическим аппаратом дробного исчисления была высказана в работах французских ис -4 следователей во главе с доктором А, Д&.Мзотэ...
Но вопрос строгого математического обоснования по-прежнему оставался неразрешенным. Чтобы .убедить серьезного исследователя о существовании такой связи необходимо было дать такое понимание операции дробного диффинтегрирования, которое существует у обыкновенного интеграла и производной. Только ясная физическая интерпретация и должное математическое обоснование интуитивного понимания могли бы обеспечить "проникновение" аппарата дробного исчисления в физику и технику, обеспечивая тем самым новую и широкую область разнообразных приложений. Такая интерпретация была найдена во время второго визита в Великобританию в лабораторию физики диэлектриков проф.Р,М,
Хилла в 1990 г, и опубликована в работе [9] . Детали этой работы, составляющей ядро диссертации»изложены в третьей главе.

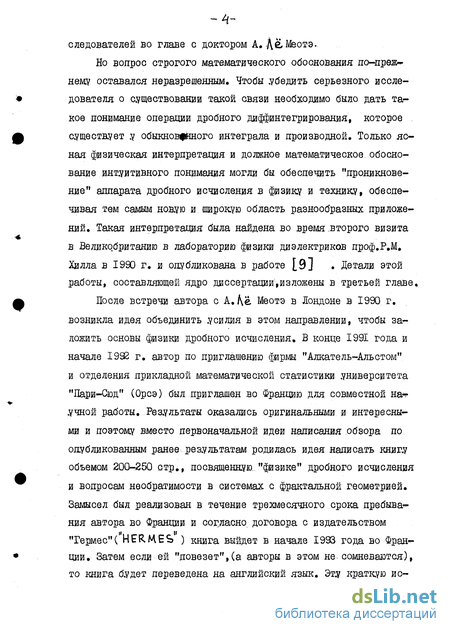

После встречи автора с АДё Меотэ в Лондоне в 1990 г, возникла идея объединить усилия в этом направлении; чтобы заложить основы физики дробного исчисления» В конце I991 года и начале 1992 г, автор по приглашению фирмы "Алкатель-Альстом" и отделения прикладной математической статистики университета "Дари-Сюд" (Орсэ) был приглашен во Францию для совместной на-? .учной работы. Результаты оказались оригинальными и интересными и поэтому вместо первоначальной идеи написания обзора по опубликованным ранее результатам родилась идея написать книг.у объемом 200-250 стр., посвященную, "физике" дробного исчисления и вопросам необратимости в системах с фрактальной геометрией. Замысел был реализован в течение трехмесячного срока пребывав ния автора во Франции и согласно, договора с издательством "Гермес" (HER ME Ь ) книга выйдет в начале 1993 года во Франции. Затем если ей "повезет"»(а авторы в этом не-сомневаются), то книга б.удет переведена на английский язык. Эт.у краткую и с -5" торическую справку необходимо бнло дать во введении потому, чтобы понять основной замысел этой диссертационной работы,ко-. торая более чем наполовину состоит из оригинального материала. Сраау следует оговорить и такой факт. Обычно диссертационная работа докторского .уровня представляет собой законченное и оригинальное исследование некой проблемы, имеющей важное научное и прикладное значение. Что касается оригинальности исследования» то оно, как .убедятся оппоненты, присутствует в каждой главе. Относительно законченности исследованияіпо мнению автора, говорить преждевременно, так как эта работа и дреддолатаемая книга лишь закладывают основы новой физики которая занимает промежуточное положение между физикой микро--й макро-мира. По мнению А Де Меотэ и автора этой работы за кладывается некая"мина", взрыв которой, как мы надеемся, по родит всеобщий интерес к затрагиваемой проблеме и "осколки" которой послужат "зародышами" новых публикаций и книг. Поэто-му в работе больше, внимания уделяется именно изложению принципов новой физики, чем приданию "законченности" вопросам,затронутым в главах .диссертации.
Содержание и краткая характеристика работы
Так как вопросы о связи дробного исчисления и фрактальной геометрии затрагивались лишь в работах А. Де Меотэ и автора диссертации, то написание обзора», посвященного именно.этому вопросу и поиск своего оригинального "места" в ряду других исследований фактически отпадает. Автор решил рассредоточить обзор по всей диссертации в целом, чтобы конкретизировать специфику проблем, рассматриваемых в каждой отдельной главе.

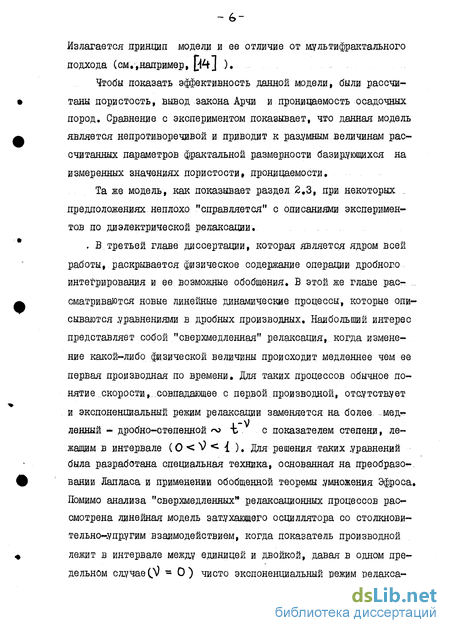

Во второй главе диссертации предлагается разработанная автором модель фракталов со случайными значениями масштаба.
- 6 Излагается принцип модели и ее отличие от мультифрактального подхода (см.,например,
Чтобы показать эффективность данной модели, были рассчитаны пористость, вывод закона Арчи и проницаемость осадочных пород. Сравнение с экспериментом показывает, что данная модель является непротиворечивой и приводит к разумным величинам рассчитанных параметров фрактальной размерности базирующихся на измеренных значениях пористости» проницаемости.
Та же модель, как показывает раздел 2#3, при некоторых . предположениях неплохо "справляется" с описаниями экспериментов по диэлектрической релаксации.
, В третьей главе диссертации, которая является ядром всей работы, раскрывается физическое содержание операции дробного интегрирования и ее возможные обобщения. В этой же главе рассматриваются новые линейные динамические процессы, которые описываются .уравнениями в дробных производных. Наибольший интерес представляет собой "сверхмедленная" релаїшация, когда изменение какой-либо физической величины происходит медленнее чем ее первая производная по времени. Для таких процессов обычное понятие скорости совпадающее, с первой производной, отсутствует и экспоненциальный режим релаксации заменяется на более мед ленный - дробно-степенной г -Ь с показателем степени, лежащим в интервале (0 V • { ). Для решения таких .уравнений была разработана специальная техника, основанная на преобразовании Лапласа и применении обобщенной теоремы умножения Эфроса. Помимо анализа "сверх медленных релаксационных процессов рассмотрена линейная модель затухающего осциллятора со столкнови взаимодействием, когда показатель производной лежит в интервале между единицей и двойкой, давая в одном предельном случаев = 0) чисто экспоненциальный режим релаксации» а в другом случае (9 = 1") переходя в режим свободных незатухающих колебаний,

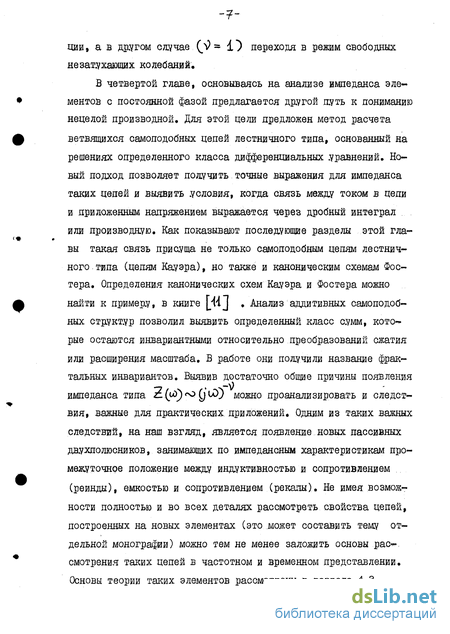

В четвертой главе, основываясь на анализе импеданса элементов с постоянной фазой предлагается другой путь к пониманию нецелой производной. Для этой цели предложен метод расчета ветвящихся самолодобных цепей лестничного типа, основанный на решениях определенного класса дифференциальных уравнений. Но-вый подход позволяет получить точные выражения для импеданса таких цепей и выявить условия, когда связь между током в цели и приложенным напряжением выражается через дробный интеграл или производную. Как показывают последующие разделы этой главы такая связь присуща не только самоподобным цепям лестничного, типа (цепям Кауэра), но также и каноническим схемам Фос-тера. Определения канонических схем Кауэра и Фостера можно найти к примеру, в книге \\\J , Анализ аддитивных самоподобных структур позволил выявить определенный класс сумм, которые остаются инвариантными относительно преобразований сжатия или расширения масштаба. В работе они подучили название фрактальных инвариантов. Выявив достаточно общие причины появления импеданса типа г .(и ) « ? Q и ) можно проанализировать и следствия, важные для практических дрйлЬжений, Одним из таких важных следствий, на наш взгляд, является появление новых пассивных двухполюсников, занимающих по импедансным характеристикам промежуточное положение между индуктивностью и сопротивлением (реинды), емкостью и сопротивлением (рекаяы). Не имея возможности полностью и во всех деталях рассмотреть свойства цепей, построенных на новых элементах (это может составить тему отдельной монографии) можно тем не менее заложить основы рас , смотрения таких цепей в частотном и временном представлении. Основы теории таких элементов рассмотрены в разделе 4.3.

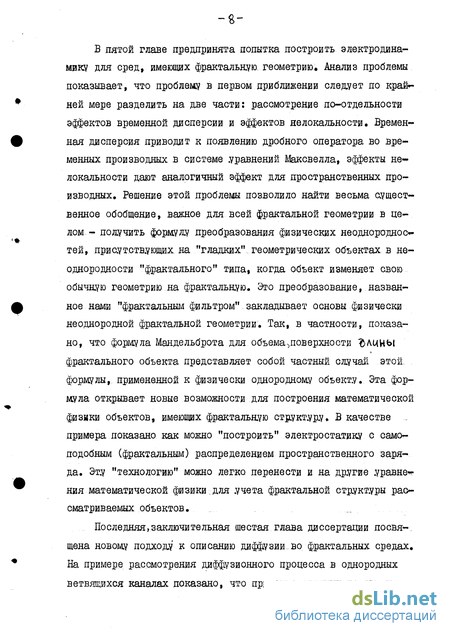

B пятой главе предпринята попытка построить электродинамику для сред, имеющих фрактальную, геометрию» Анализ проблемы показывает, что проблему в первом приближении следует по крайней мере разделить на две части: рассмотрение по-отдельности эффектов временной дисперсии и эффектов нелокальности. Временная дисперсия приводит к появлению дробного оператора во временных производных в системе .уравнений Максвелла, эффекты не локальности дают аналогичный эффект для пространственных производных. Решение этой проблемы позволило найти весьма существенное обобщение, важное для всей фрактальной геометрии в целом - получить формулу преобразования физических неоднородное » тей, присутствующих.на "гладких" геометрических объектах в неоднородности "фрактального" типа, когда объект изменяет свою обычную геометрию на фрактальную. Это преобразование, названное нами "фрактальным фильтром".закладывает основы физически неоднородной фрактальной геометрии. Так, в частности, показано, что формула Мандельброта для объема поверхности ЛЦНЫ фрактального объекта представляет собой частный случай этой формулы, примененной к физически однородному объекту. Эта формула открывает новые возможности для построения математической физики объектов, имеющих фракталь&ую структуру. В качестве примера показано как можно "построить" электростатику с самоподобным (фрактальным) распределением пространственного заряда. Эту "технологию" можно легко перенести и на др.угие уравне ния математической физики для .учета фрактальной стр.укт.уры рассматриваемых объектов.

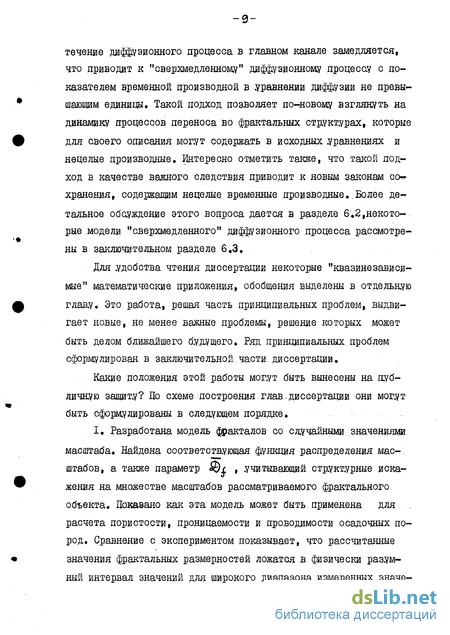

Последняя,заключительная шестая глава диссертации лосвя-. щена новому подходу к описанию диффузии во фрактальных средах. На примере рассмотрения диффузионного процесса в однородных ветвящихся каналах показано, что при определенных условиях течение диффузионного процесса в главном канале замедляется, что приводит к "сверхмедленному" диффузионному процесау с показателем временной производной в .уравнении диффузии не превышающим единицы. Такой подход позволяет по-новому взглянуть на динамику процессов переноса во фрактальных структурах!, которые для своего описания мог.ут содержать в исходных .уравнениях и нецелые производные. Интересно отметить также, что такой подход в качестве важного следствия приводит к новым законам сен? хранения, содержащим нецелые временные производные..Более детальное обсуждение этого вопроса дается в разделе 6.2,некоторые модели "сверхмедленного" диффузионного процесса рассмотрены в заключительном разделе 6,3.
Для .удобства чтения диссертации некоторые "квазинезависимые" математические приложения, обобщения выделены в отдельную глав.у. Это работа, решая часть принципиальных проблем, выдвигает новые, не менее важные проблемы, решение которых может быть делом ближайшего будущего. Ряд принципиальных проблем сформулирован в заключительной.части, диссертации.
Какие положения этой работы мог.ут быть вынесены на публичную защиту? По схеме построения глав-диссертации они могут быть сформулированы в следующем порядке.
I. Разработана модель фракталов со случайными значениями масштаба. Найдена соответствующая функция распределения масштабов, а также параметр Их , учитывающий структурные искажения на множестве масштабов рассматриваемого фрактального объекта. Показано как эта модель может быть применена для .. расчета пористости, проницаемости и проводимости осадочных пород. Сравнение с экспериментом показывает, что рассчитанные значения фрактальных размерностей ложатся в физически разумный интервал значений для широкого диапазона измеренных значе ІО ний пористости, проводимости и проницаемости.

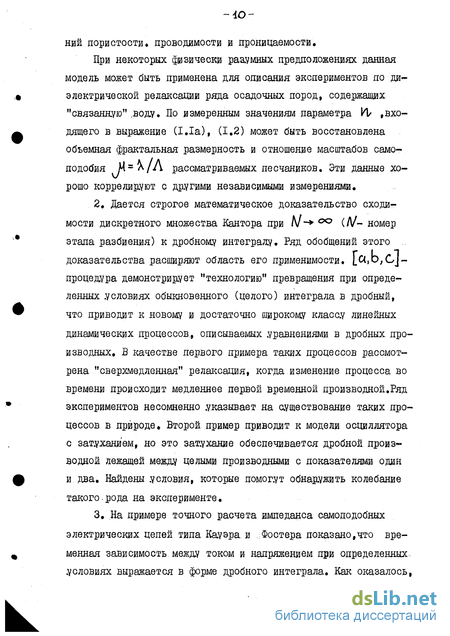

При некоторых физически разумных предположениях данная модель может быть применена для описания экспериментов по диэлектрической релаксации ряда осадочных пород, содержащих "связанную" .воду. По измеренным значениям параметра И/ .входящего в выражение (1.1а), (1.2) может быть восстановлена объемная фрактальная размерность и отношение масштабов самоподобия Яял/Л рассматриваемых песчаников. Эти данные хорошо коррелируют с другими независимыми измерениями.
2. Дается строгое математическое доказательство сходи мости дискретного множества Кантора при /v - • °° (Л/- номер этапа разбиения) к. дробному интегралу. Ряд обобщений этого доказательства расширяют область его применимости. [Ci,b;Cj процедура демонстрирует "технологию" превращения при опреде ленных условиях обыкновенного (целого) интеграла в дробный, что приводит к новому и достаточно широкому классу линейных динамических процессов., описываемых уравнениями в дробных про изводных. В качестве первого примера таких процессов рассмот рена "сверхмедленная" релаксация, когда изменение процесса во времени происходит медленнее первой временной производной.Ряд экспериментов несомненно .указывает на существование таких про цессов в природе» Второй пример приводит к модели осциллятора с затуханием, но это затухание обеспечивается дробной произ водной лежащей между целыми производными с показателями один и два. Найдены условия, которые помогут обнаружить колебание такого рода на эксперименте.
3. На примере точного расчета импеданса самоподобных электрических цепей типа Кауэра и Фостера показано,что вре менная зависимость между током и напряжением при определенных условиях выражается в форме дробного интеграла. Как оказалось, -1.1 такая связь может носить достаточно общий характер и служит неким альтернативным подходом к пониманию дробного интегро-дифференциального оператора.
5, Появление пассивных элементов с импедансными характеристиками, содержащими постоянную фазу, позволяет предложить два новых пассивных элемента» названных нами реиндами (Vе \ь\-аллсе,+ Щ d act а и се.) и рекапами Огеы ь сщсе. сардсііьллсА) Рассмотрены простейшие свойства таких цепей, которые могут в ближайшем будущем открыть новую главу в электротехнике и радиоэлектронике.
6, Основываясь на обобщенной теореме умножения Эфроса была разработана специальная математическая техника, позволяющая получить решения уравнений в дробных производных в. .ид» тегральной форме. Этот же подход позволяет-получить точные математические выражения для переходных характеристик цепей выражается через дробный временной интеграл. Рассмотрение эффектов нелокальности (пространственной дисперсии) позволяет дать ответ на следующий важный вопрос: как преобразуются физические неоднородности гладкого геометрического объекта, если объект из гладкого превращается во фрактальный? Это преобразование названное нами "фрактальным фильтром" позволяет построить физически неоднородную фрактальную геометрию и .устанавливает тесную связь между пространственными дробными производными и фрактальной геометрией. Из этой формулы следует, в частности» что формула Мандэльброта для фрактального объема, поверхности, прямой соответствует физически однородному случаю, В качестве примера применения этой, формулы показано как построить электростатику с распределением заряда,сосредоточенном на фрактальном объекте,
8, Показано, что ветвящиеся системы каналов радикально меняют характер диффузионного процесса. При определенных условиях процесс диффузии в главном канале замедляется и обыкновенное .уравнение диффузии преобразуется в "сверхмедленное", когда показатель дробной производной во временной части становится меньше единицы Этот подход заставляет по-новому взглянуть на характер диффузионного процесса в средах с фрактальной геометрией и пересмотреть .уравнение диффузии, обычно испольауемые при ее описаний,
Апробация работы
Часть результатов этой работы докладывалась на многочисленных семинарах, конференциях и симпозиумах. Мы.упомянем здесь только доклады (.устные и стендовые) и тезисы Всесоюзных и Международных конференций и семинаров,
4» Геометрические аспекты явления "универсального" отклика а каолинитах (стендовый доклад,тезисы). ХІУ Всесоюзное совещание "Глинистые минералы и их применение.в народном хозяйстве", Новосибирск, 27-29.09,1968.-СД7-І8. Соавторы Ю.А.Гусев, Н.Н.Сутугин,
5. Особенности диэлектрической релаксации воды в ионосо-держащих монтмориллонитах (стендовый доклад,тезисы), УІ Всесоюзная конференция по физике диэлектриков, Томск, нояёръ, 1968.-.С.І23-І23, Соавторы Ю.А.Г.усев,Н.Н.Сутугин.
6. Диэлектрическая релаксация неоднородных сред в,модели фракталов со случайными масштабами (тезисы доклада). I Всесоюзное Совещание "Диэлектрические материалы в экстремальных.условиях", Суздаль 1969,- С.276-284, Соавторы«-Ю.А,Г.усев, Н.Н.Сутугин.
7. Проводимость и проницаемость пористых сред в модели случайных фракталов. Тезисы Всесоюзной,научно-технической конференции по синэргетике. Уфа, 1969,- С.57--59.
8. "Универсальный" отклик и импеданс самоподобных цепей, (стендовый.доклад) на международном совещании по физике ди- .. электриков.- Кэнтенбэрри, Кентский .ун-т (Англия),апрель, 1990.
9. "Универсальный" отклик и уравнения релаксации в дроб -14 ных производных.- Международная школая-совещание по математическому моделированию процессов релаксации.- Сентябрь ,Карпачи (Польша), 1991.
10, Физическое понимание нецелого интеграла. Уравнения в дробных производных и их приложение в физике.- Семинар в Университете "Пари-Сюд" (Орсэ) Франция. Январь,1992.
