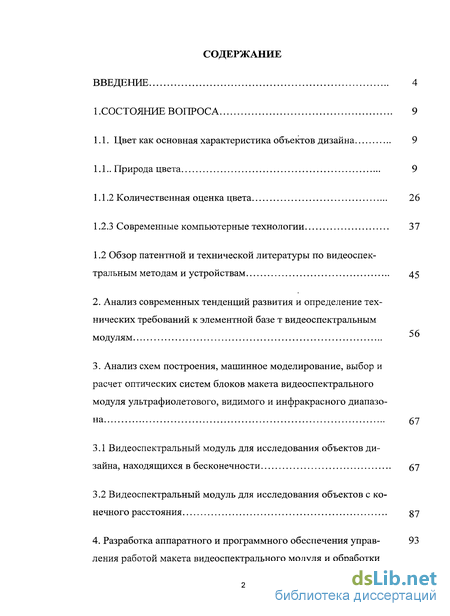

Содержание к диссертации
ВВЕДЕНИЕ 4
1.СОСТОЯНИЕ ВОПРОСА 9
1.1. Цвет как основная характеристика объектов дизайна 9
1.1.. Природа цвета 9
Количественная оценка цвета 26
Современные компьютерные технологии 37
1.2 Обзор патентной и технической литературы по видеоспек
тральным методам и устройствам 45
Анализ современных тенденций развития и определение технических требований к элементной базе т видеоспектральным модулям -*"
Анализ схем построения, машинное моделирование, выбор и расчет оптических систем блоков макета видеоспектрального модуля ультрафиолетового, видимого и инфракрасного диапазона 67
Видеоспектральный модуль для исследования объектов дизайна, находящихся в бесконечности 67
Видеоспектральный модуль для исследования объектов с конечного расстояния 37
4. Разработка аппаратного и программного обеспечения управ- 93
ления работой макета видеоспектрального модуля и обработки
видеосигналов

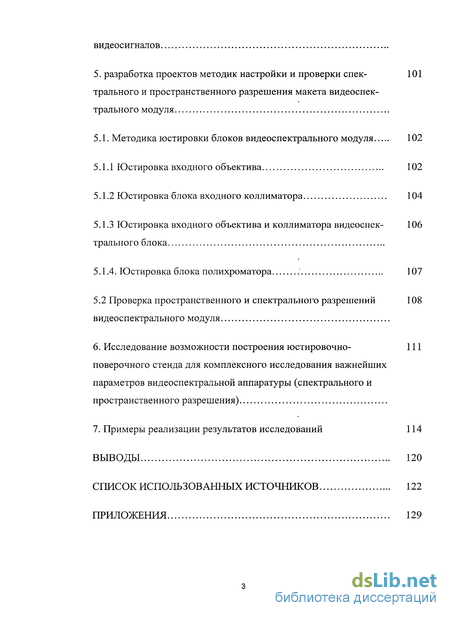

5. разработка проектов методик настройки и проверки спек- 101
трального и пространственного разрешения макета видеоспек
трального модуля
5.1. Методика юстировки блоков видеоспектрального модуля 102
Юстировка входного объектива 102
Юстировка блока входного коллиматора 104
Юстировка входного объектива и коллиматора видеоспек- 106 трального блока
5.1.4. Юстировка блока полихроматора 107
5.2 Проверка пространственного и спектрального разрешений 108
видеоспектрального модуля
Исследование возможности построения юстировочно- 111 поверочного стенда для комплексного исследования важнейших параметров видеоспектральной аппаратуры (спектрального и пространственного разрешения)
Примеры реализации результатов исследований 114
ВЫВОДЫ 120
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 122
ПРИЛОЖЕНИЯ 129

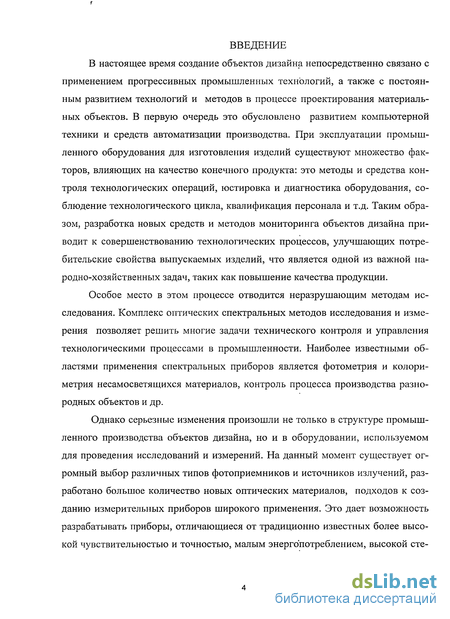

Введение к работе
В настоящее время создание объектов дизайна непосредственно связано с применением прогрессивных промышленных технологий, а также с постоянным развитием технологий и методов в процессе проектирования материальных объектов. В первую очередь это обусловлено развитием компьютерной техники и средств автоматизации производства. При эксплуатации промышленного оборудования для изготовления изделий существуют множество факторов, влияющих на качество конечного продукта: это методы и средства контроля технологических операций, юстировка и диагностика оборудования, соблюдение технологического цикла, квалификация персонала и т.д. Таким образом, разработка новых средств и методов мониторинга объектов дизайна приводит к совершенствованию технологических процессов, улучшающих потребительские свойства выпускаемых изделий, что является одной из важной народно-хозяйственных задач, таких как повышение качества продукции.
Особое место в этом процессе отводится неразрушающим методам исследования. Комплекс оптических спектральных методов исследования и измерения позволяет решить многие задачи технического контроля и управления технологическими процессами в промышленности. Наиболее известными областями применения спектральных приборов является фотометрия и колориметрия несамосветящихся материалов, контроль процесса производства разнородных объектов и др.
Однако серьезные изменения произошли не только в структуре промышленного производства объектов дизайна, но и в оборудовании, используемом для проведения исследований и измерений. На данный момент существует огромный выбор различных типов фотоприемников и источников излучений, разработано большое количество новых оптических материалов, подходов к созданию измерительных приборов широкого применения. Это дает возможность разрабатывать приборы, отличающиеся от традиционно известных более высокой чувствительностью и точностью, малым энергопотреблением, высокой сте-

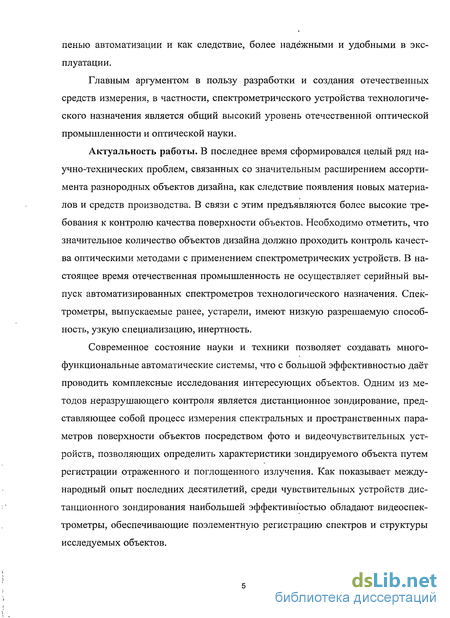

пенью автоматизации и как следствие, более надёжными и удобными в эксплуатации.
Главным аргументом в пользу разработки и создания отечественных средств измерения, в частности, спектрометрического устройства технологического назначения является общий высокий уровень отечественной оптической промышленности и оптической науки.
Актуальность работы. В последнее время сформировался целый ряд научно-технических проблем, связанных со значительным расширением ассортимента разнородных объектов дизайна, как следствие появления новых материалов и средств производства. В связи с этим предъявляются более высокие требования к контролю качества поверхности объектов. Необходимо отметить, что значительное количество объектов дизайна должно проходить контроль качества оптическими методами с применением спектрометрических устройств. В настоящее время отечественная промышленность не осуществляет серийный выпуск автоматизированных спектрометров технологического назначения. Спектрометры, выпускаемые ранее, устарели, имеют низкую разрешаемую способность, узкую специализацию, инертность.
Современное состояние науки и техники позволяет создавать многофункциональные автоматические системы, что с большой эффективностью даёт проводить комплексные исследования интересующих объектов. Одним из методов неразрушающего контроля является дистанционное зондирование, представляющее собой процесс измерения спектральных и пространственных параметров поверхности объектов посредством фото и видеочувствительных устройств, позволяющих определить характеристики зондируемого объекта путем регистрации отраженного и поглощенного излучения. Как показывает международный опыт последних десятилетий, среди чувствительных устройств дистанционного зондирования наибольшей эффективностью обладают видеоспектрометры, обеспечивающие поэлементную регистрацию спектров и структуры исследуемых объектов.

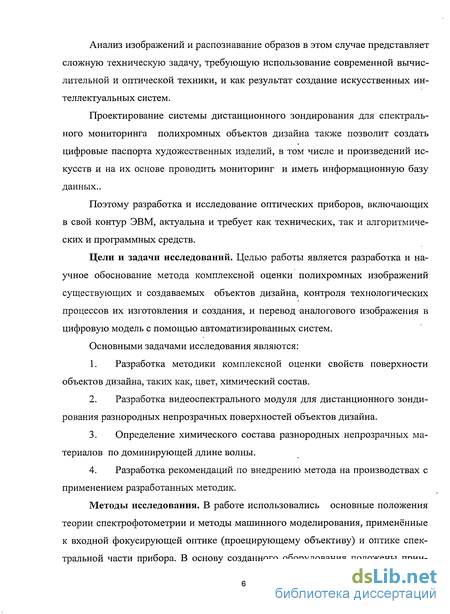

Анализ изображений и распознавание образов в этом случае представляет сложную техническую задачу, требующую использование современной вычислительной и оптической техники, и как результат создание искусственных интеллектуальных систем.
Проектирование системы дистанционного зондирования для спектрального мониторинга полихромных объектов дизайна также позволит создать цифровые паспорта художественных изделий, в том числе и произведений искусств и на их основе проводить мониторинг и иметь информационную базу данных..
Поэтому разработка и исследование оптических приборов, включающих в свой контур ЭВМ, актуальна и требует как технических, так и алгоритмических и программных средств.
Цели и задачи исследований. Целью работы является разработка и научное обоснование метода комплексной оценки полихромных изображений существующих и создаваемых объектов дизайна, контроля технологических процессов их изготовления и создания, и перевод аналогового изображения в цифровую модель с помощью автоматизированных систем.
Основными задачами исследования являются:
Разработка методики комплексной оценки свойств поверхности объектов дизайна, таких как, цвет, химический состав.
Разработка видеоспектрального модуля для дистанционного зондирования разнородных непрозрачных поверхностей объектов дизайна.
Определение химического состава разнородных непрозрачных материалов по доминирующей длине волны.
Разработка рекомендаций по внедрению метода на производствах с применением разработанных методик.
Методы исследования. В работе использовались основные положения теории спектрофотометрии и методы машинного моделирования, применённые к входной фокусирующей оптике (проецирующему объективу) и оптике спектральной части прибора. В основу созданного оборудования положены прин-

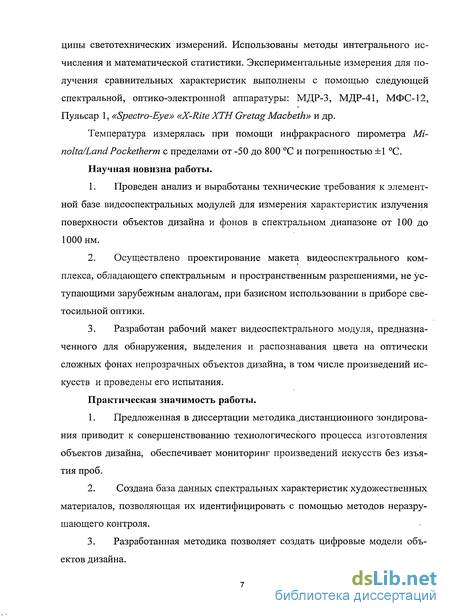

ципы светотехнических измерений. Использованы методы интегрального исчисления и математической статистики. Экспериментальные измерения для получения сравнительных характеристик выполнены с помощью следующей спектральной, оптико-электронной аппаратуры: МДР-3, МДР-41, МФС-12, Пульсар 1, «Spectro-Eye» «X-Rite ХТН Gretag Macbeth» и др.
Температура измерялась при помощи инфракрасного пирометра Minolta/Land Pocketherm с пределами от -50 до 800 С и погрешностью ±1 С.
Научная новизна работы.
Проведен анализ и выработаны технические требования к элементной базе видеоспектральных модулей для измерения характеристик излучения поверхности объектов дизайна и фонов в спектральном диапазоне от 100 до 1000 нм.
Осуществлено проектирование макета видеоспектрального комплекса, обладающего спектральным и пространственным разрешениями, не уступающими зарубежным аналогам, при базисном использовании в приборе светосильной оптики.
Разработан рабочий макет видеоспектрального модуля, предназначенного для обнаружения, выделения и распознавания цвета на оптически сложных фонах непрозрачных объектов дизайна, в том числе произведений искусств и проведены его испытания.
Практическая значимость работы.
1. Предложенная в диссертации методика.дистанционного зондирова
ния приводит к совершенствованию технологического процесса изготовления
объектов дизайна, обеспечивает мониторинг произведений искусств без изъя
тия проб.
2. Создана база данных спектральных характеристик художественных
материалов, позволяющая их идентифицировать с помощью методов неразру-
шающего контроля.
3. Разработанная методика позволяет создать цифровые модели объ
ектов дизайна.

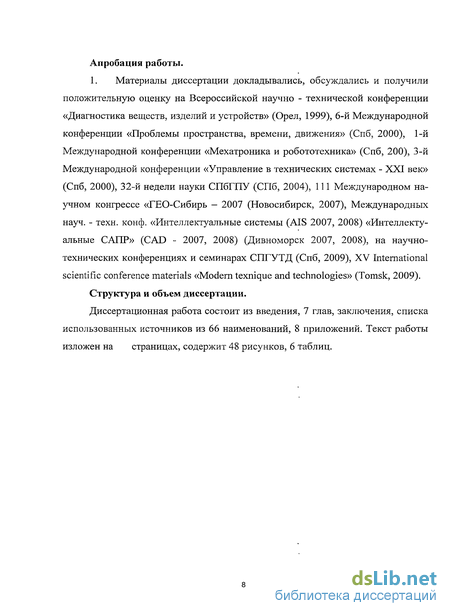

Апробация работы.
1. Материалы диссертации докладывались, обсуждались и получили положительную оценку на Всероссийской научно - технической конференции «Диагностика веществ, изделий и устройств» (Орел, 1999), 6-й Международной конференции «Проблемы пространства, времени, движения» (Спб, 2000), 1-й Международной конференции «Мехатроника и робототехника» (Спб, 200), 3-й Международной конференции «Управление в технических системах - XXI век» (Спб, 2000), 32-й недели науки СПбГПУ (СПб, 2004), 111 Международном научном конгрессе «ГЕО-Сибирь - 2007 (Новосибирск, 2007), Международных науч. - техн. конф. «Интеллектуальные системы (AIS 2007, 2008) «Интеллектуальные САПР» (CAD - 2007, 2008) (Дивноморск 2007, 2008), на научно-технических конференциях и семинарах СПГУТД (Спб, 2009), XV International scientific conference materials «Modern texnique and technologies» (Tomsk, 2009).
Структура и объем диссертации.
Диссертационная работа состоит из введения, 7 глав, заключения, списка использованных источников из 66 наименований, 8 приложений. Текст работы изложен на страницах, содержит 48 рисунков, 6 таблиц.
