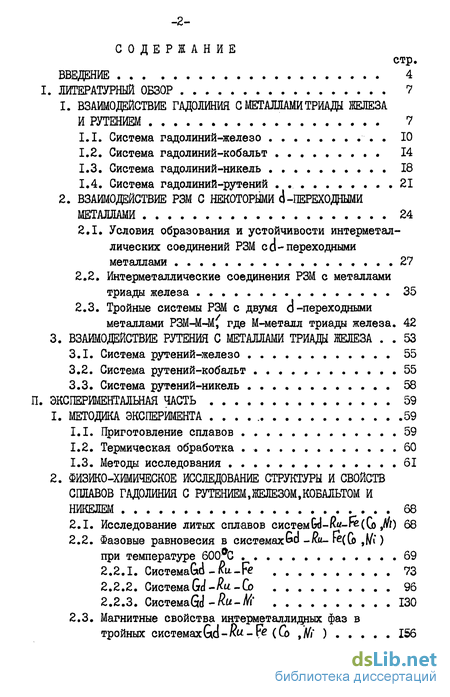

Введение

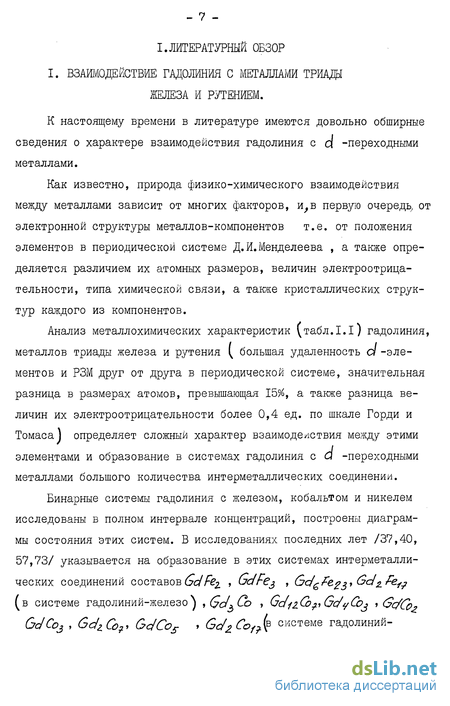

1. Литературный обзор 7
1. Взаимодействие гадолиния с металлами триады железа и рутением 7
1.1. Система гадолиний-железо 10
1.2. Система гадолиний-кобальт 14
1.3. Система гадолиний-никель 18
1.4. Система гадолиний-рутений 21
2. Взаимодействие рзм с некоторыми j-переходными металлами 24
2.1. Условия образования и устойчивости интерметаллических соединений РЗМ с а-переходными металлами 27
2.2. Интерметаллические соединения РЗМ с металлами триады железа 35
2.3. Тройные системы РЗМ с двумя d-переходными металлами РЗМ-М-М, где М-металл триады железа. 42
3. Взаимодействие рутения с металлами триады железа 53
3.1. Система рутений-железо 55
3.2. Система рутений-кобальт 55
3.3. Система рутений-никель 58
2. Экспериментальная часть 59
1. Методика эксперимента 59
1.1. Приготовление сплавов 59
1.2. Термическая обработка 60
1.3. Методы исследования 61
2. Физико-химическое исследование структуры и свойств сплавов гадолиния с рутением,железом,кобальтом и никелем 68
2.1. Исследование литых сплавов систем У-K«-fe(G> Jh) 68
2.2. Фазовые равновесия в системах »0 -ко- Fe(G> ,f/i ) при температуре 600 69
2.2.1. CHCTeMaGd-&--R? 73
2.2.2. СистемаGJ-^-Со 96
2.2.3. СттемаЄіі-ІІи-М' 130
2.3. Магнитные свойства интерметаллидных фаз в тройных системахGid-ки-Fe (Со ,М' ) 156
2.3.1. Общие представления о магнитных свойствах интерметаллических соединениях РЗМ с Зо-переходными металлами 157
2.3.2. Характеристика магнитных свойств интерметаллических соединений гадолиния с железом, кобальтом и никелем 160
2.3.3. Магнитные свойства интерметаллидных фаз cHCTeMbiGu -Ки.-рг 165
2.3.4. Температуры магнитного упорядочения интерметаллических соединений гадолиния в системе Go -ди-Со 168
2.3.5. Магнитные свойства интерметаллидов гадолиния в системеба -Ku-M* 171
2.3.6. Измерение намагниченности насыщения и коэрцитивной силы некоторых интерметаллидов гадолиния с железом и кобальтом 172
2.4. Изучение окисления интерметаллидов гадолиния с железом и кобальтом,легированных рутением 177
2.5.Исследование коррозионных свойств сплавов 179
3. Обсуждение результатов 191
Выводы 204
- Система гадолиний-кобальт
- Интерметаллические соединения РЗМ с металлами триады железа
- Физико-химическое исследование структуры и свойств сплавов гадолиния с рутением,железом,кобальтом и никелем
- Магнитные свойства интерметаллидных фаз в тройных системахGid-ки-Fe (Со ,М' )
Введение к работе

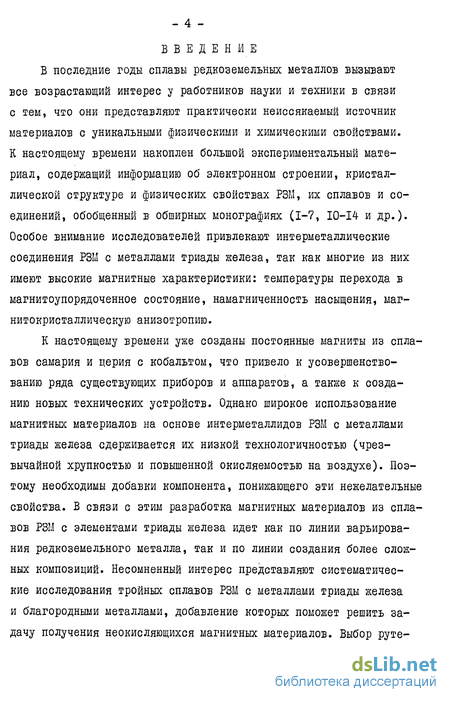

В последние годы сплавы редкоземельных металлов вызывают все возрастающий интерес у работников науки и техники в связи с тем, что они представляют практически неиссякаемый источник материалов с уникальными физическими и химическими свойствами. К настоящему времени накоплен большой экспериментальный материал, содержащий информацию об электронном строении, кристаллической структуре и физических свойствах РЗМ, их сплавов и соединений, обобщенный в обширных монографиях (1-7, 10-14 и др.). Особое внимание исследователей привлекают интерметаллические соединения РЗМ с металлами триады железа, так как многие из них имеют высокие магнитные характеристики: температуры перехода в магнитоупорядоченное состояние, намагниченность насыщения, магнитокристаллическую анизотропию.
К настоящему времени уже созданы постоянные магниты из сплавов самария и церия с кобальтом, что привело к усовершенствованию ряда существующих приборов и аппаратов, а также к созданию новых технических устройств. Однако широкое использование магнитных материалов на основе интерметаллидов РЗМ с металлами триады железа сдерживается их низкой технологичностью (чрезвычайной хрупкостью и повышенной окисляемостью на воздухе). Поэтому необходимы добавки компонента, понижающего эти нежелательные свойства. В связи с этим разработка магнитных материалов из сплавов РЗМ с элементами триады железа идет как по линии варьирования редкоземельного металла, так и по линии создания более сложных композиций. Несомненный интерес представляют систематические исследования тройных сплавов РЗМ с металлами триады железа и благородными металлами, добавление которых поможет решить задачу получения не окисляющихся магнитных материалов. Выбор рутения обусловлен тем, что он дешевле и доступнее многих благородных металлов, однако не уступает им по ценным свойствам (8,9,30).

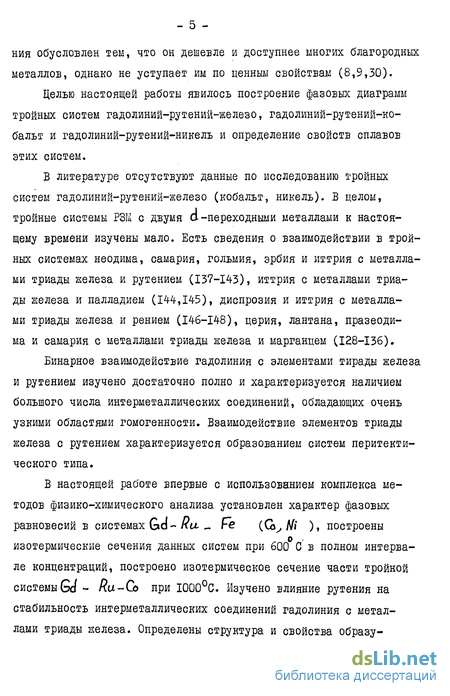

Целью настоящей работы явилось построение фазовых диаграмм тройных систем гадолиний-рутений-железо, гадолиний-рутений-кобальт и гадолиний-рутений-никель и определение свойств сплавов этих систем.
В литературе отсутствуют данные по исследованию тройных систем гадолиний-рутений-железо (кобальт, никель). В целом, тройные системы РЗМ с двумя О-переходными металлами к настоящему времени изучены мало. Есть сведения о взаимодействии в тройных системах неодима, самария, гольмия, эрбия и иттрия с металлами триады железа и рутением (137-143), иттрия с металлами триады железа и палладием (144,145), диспрозия и иттрия с металлами триады железа и рением (146-148), церия, лантана, празеодима и самария с металлами триады железа и марганцем (128-136).
Бинарное взаимодействие гадолиния с элементами тирады железа и рутением изучено достаточно полно и характеризуется наличием большого числа интерметаллических соединений, обладающих очень узкими областями гомогенности. Взаимодействие элементов триады железа с рутением характеризуется образованием систем перитектического типа.
В настоящей работе впервые с использованием комплекса методов физико-химического анализа установлен характер фазовыхравновесий в системах построены изотермические сечения данных систем при 600 С в полном интервале концентраций, построено изотермическое сечение части тройной системыGJ - /?u-G при Ю00°С. Изучено влияние рутения на стабильность интерметаллических соединений гадолиния с металлами триады железа. Определены структура и свойства образующихся в указанных тройных системах интерметаллидных фаз. Изучено влияние рутения на ряд магнитных характеристик интерметаллидов с металлами триады железа (магнитную восприимчивость, температуру перехода в магнитоупорядоченное состояние, намагниченность насыщения ) , а также на их стойкость к окислению на воздухе. Исследовано электрохимическое поведение интерметаллических соединении систем гадолиний-железо (кобальт, никель, рутений) .
При этом установлено, что взаимодействие третьего компонента с бинарными интерметаллидами гадолиния с металлами триады железа и рутением приводит к образованию различных по протяженности твердых растворов, проникающих в тройные системы вдоль соответствующих изоконцентрат гадолиния.

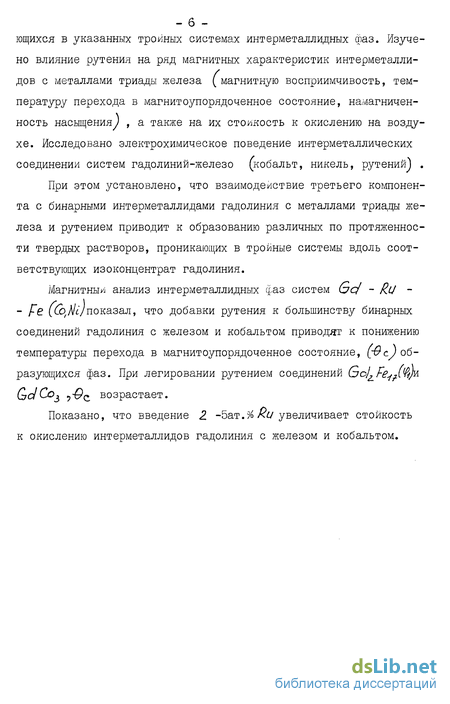

Магнитный анализ интерметаллидных фаз систем Gc/ - R.U -- fe (СоґМс/показал, что добавки рутения к большинству бинарных соединений гадолиния с железом и кобальтом приводят к понижению температуры перехода в магнитоупорядоченное состояние, (t?су образующихся фаз. При легировании рутением соединений (Зс / ($/и Gel Соj .,- с возрастает.
Показано, что введение Z -5ат.% Ru увеличивает стойкость к окислению интерметаллидов гадолиния с железом и кобальтом.
Система гадолиний-кобальт
Впервые диаграмма состояния системы гадолиний-кобальт была построена Нови /49/ (рис.1.5). Исследования, проводимые ранее, носили довольно отрывочный характер /50-55/. Изучение данной системы в работе /49/ проводилось методами термического, рентгено-структурного и металлографического анализов. При этом установлено существование семи интерметаллических соединений и двух эвтектических превращений (рис.1.5). Указывается на существование трех аллотропических превращений в кобальте. Диаграмма состояния, построенная Савицким Е.М. и сотрудниками /54/ (рис.1.6), отличается от приведенной в работе /49/, во-первых, существованием более богатой кобальтом фазы состава Gd Co » во-вторых, способами образования соединений Ьс/Соу и Gel Со $ КРоме того, было установлено, что гадолиний и кобальт неограниченно смешиваются в жидком состоянии, в твердом состоянии растворимость со стороны чистых компонентов не превышает 0,2-0,3 вес.% при комнатной температуре. Данные о конгруэнтном способе образования интерметаллида SofCog- /54/ согласуются с результатами работ /51,52/. Определено, что добавки гадолиния не влияют на температуру аллотропического превращения кобальта. Результаты исследования системы Gcf-Co Лихлом и сотрудниками /55/ приведены на рисунке 1.7. Авторами подтверждено существование интерметаллидов Gc/2Co? » GdCo GcfCo , &с/Со2 , Gel $ Со , обнаружены новые соединения составов 6с/2 Со? , Зс/# Со3 Кроме того, высказано мнение о существовании в этой системе еще двух интерметаллидов составов предположительно GC/?COSH GagCo . На рисунке 1.8 приведена диаграмма состояния, построенная Бушоу и сотрудниками /56,59/. Обнаружено восемь интерметаллических соединений. Установлена кристаллическая структура всех соединений, кроме интерметаллида состава Ga/x Со , содержащего 36,5 ат.% Со . Фаза состава / о образуется непосредственно из расплава. Все остальные соединения образуются по перитекти-ческим реакциям.
Существование соединений состава 6с/Со и вс/Со9 не подтверждено, что согласуется с данными Лихла и сотрудников /55/. Более тщательные рентгеновские исследования сплавов, содержащих 20-25 и 50-60 ат.% гадолиния, а также сравнение этих результатов с данными ранних работ /37,49,54/ показали, что в действительности указанные интерметаллиды имеют стехиометричес-кий состав Gc/цСо, и &"г ? /57-60/. В работах Бушоу /58,59/ установлено, что соединение состава Gel Cos существует в интервале температур 1355-755С, после чего распадается на две фазы Gcf Со? и Gc/ Со/? . Исследование Адамса и сотрудников /61/ показало, что интерметаллическое соединение, обозначенное Бушоу как Єс/хСо /56/, обладает кристаллической решеткой структурного типа А # Со$ . Его стехиометрический состав GC/ COJL . В таблице 1.3 дано сравнение результатов всех исследований по кристаллографическим и магнитным характеристикам соединений системы гадолиний-кобальт. Существование противоречивых данных относительно структуры интерметаллида Ьс/2Со/? было объяснено в работах /58,44,62/. Установлено /58/, что эта фаза образуется из расплава при 1385С и в интервале температур 1250-П75С претерпевает полиморфное превращение, связанное с переходом высокотемпературной гексагональной модификации (структурного типа Th.z 4f ) в низкотемпературную модификацию с ромбоэдрической структурой (типа 7 4г #)» По данным /62/ фаза состава Gcf Со 7 имеет при 800С область гомогенности приблизительно 10,5-12,5 ат.% Gc/. В настоящем исследовании за основу взята диаграмма состояния, построенная Бушоу и сотрудниками /56-59/. 1.3. Система гадолиний - никель. Взаимодействие гадолиния с никелем изучено во всем интервале концентраций методами рентгеновского, дифференциального термического и металлографического анализов /34,73/. Построенные диаграммы состояния приведены на рисунках 1.9, 1.10. Резуль- таты обоих исследований в основном согласуются друг с другом: обнаружено два конгруэнтно плавящихся соединения, остальные ин-терметаллиды образуются по перитектическим реакциям. В отличие от диаграммы, предложенной в работе /34/, в исследовании Нови /73/ установлено существование еще двух интерметаллических фаз составов GdbN z и Gd №# . В более поздних исследованиях /74-79/ было подтверждено образование интерметаллида состава Gc/$ Ni и отсутствие фазы GdNi4 , Интерметаллическое соединение состава 6 может находиться в двух полиморфных модификациях - структурных типов СегМ? (низкотемпературная) и Od Co? (высокотемпературная) /80,81/.
Основные кристаллографические характеристики интерметалли-дов системы гадолиний-никель приведены в таблице 1.4, из которой видно, что результаты различных авторов находятся в хорошем согласии друг с другом. 1.4. Система гадолиний - рутений. Взаимодействие гадолиния с рутением изучено во всем интервале концентраций. Диаграюла состояния, построенная в работе /85/, представлена на рисунке I.II. Исследование проведено методами дифференциального термического, металлографического, рентгеновского анализов. Установлено, что кроме известного ранее интерметаллида Gdкиг /4/, в системе образуется еще три соединения составов &d$ KU , Gd?$ faj? и Gdz Д/ . Структура этих фаз не была определена. В работе /86/ было проведено тщательное рентгеновское исследование богатых гадолинием сплавов системы Gd-&t/ с целью установления кристаллической структуры образующихся интерметал- лических фаз. Определено, что соединение состава " Gc/? иг? " /86/ обладает моноклинной кристаллической решеткой структурного типа Мп(-2. и имеет стехиометрический состав Оа Ru . Интерме-таллид обладает ромбической кристаллической решеткой типа / С . Установлено, что соединению оакУ присущи кристаллические структуры двух типов - Мд ъ г (гексагональная) /87,88/ и МдСиг (кубическая/ /89/. Кеннон и сотрудники /89/ полагают, что на реализацию того или иного типа структуры существенное влияние оказывает давление. Так, для фазы Gu Ки при атмосферном давлении характерны, по их мнению, оба типа, тогда как при высоком давлении ( 88 кбар) стабильна только структура 9 2. Однако.окончательно этот вопрос еще не решен. Характеристики ин-терметаллидов системы 6d -KU приведены в таблице 1.5. Как было сказано выше, исследование интерметаллических соединений редкоземельных металлов вызывает большой практический и теоретический интерес и представляет собой важный раздел в изучении металлических фаз. Хорошо известно, что для редкоземельных элементов, благодаря их особым электронным структурам, характерна периодичность в изменении свойств, особенно их атомных размеров и значений электроотрицательностей. Взаимодействие РЗМ с с/-переходными (особенно За-) металлами приводит к появлению фаз с интересными структурами, особыми электронными и магнитными свойствами, появляется возможность проследить влияние таких факторов, как структура 3d-зоны и наличие обменных магнитных взаимодействий.
