Содержание к диссертации

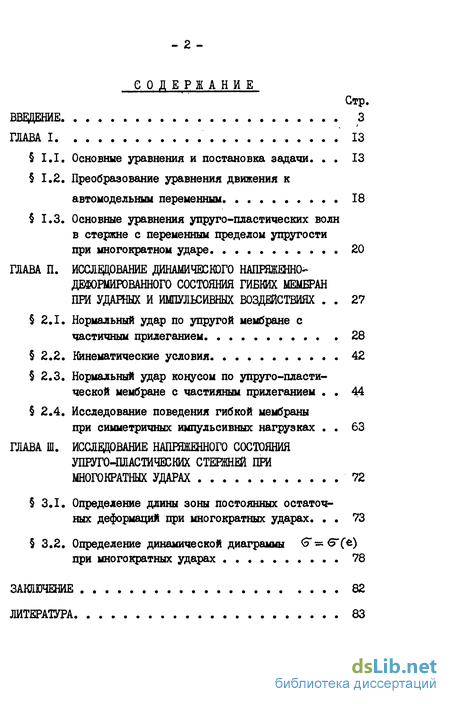

Введение
ГЛАВА I . 13
1.1. Основные уравнения и постановка задачи 13
1.2. Преобразование уравнения движения к автомодельным переменным 18
1.3. Основные уравнения упруго-пластических волн в стержне с переменным пределом упругости при многократном ударе 20
ГЛАВА II. Исследование динамического напряженно-деформированного состояния гибких мембран при ударных и импульсивных воздействиях 27
2.1. Нормальный удар по упругой мембране с частичным прилеганием. 28
2.2. Кинематические условия 42
2.3. Нормальный удар конусом по упруго-пластической мембране с частияным прилеганием 44
2.4. Исследование поведения гибкой мембраны при симметричных импульсивных нагрузках 63
ГЛАВА III. Исследование напряженного состояния упруго-пластических стержней при многократных ударах 72
3.1. Определение длины зоны постоянных остаточных деформаций при многократных ударах . 73
3.2. Определение динамической диаграммы при многократных ударах 78
Заключение 82
Литература 83
- Преобразование уравнения движения к автомодельным переменным
- Нормальный удар конусом по упруго-пластической мембране с частияным прилеганием
- Исследование поведения гибкой мембраны при симметричных импульсивных нагрузках
- Определение длины зоны постоянных остаточных деформаций при многократных ударах
Введение к работе

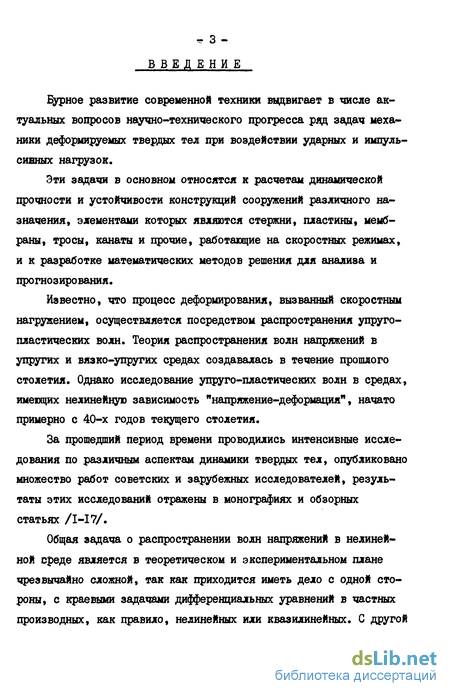

Бурное развитие современной техники выдвигает в числе актуальных вопросов научно-технического прогресса ряд задач механики деформируемых твердых тел при воздействии ударных и импульсивных нагрузок.
Эти задачи в основном относятся к расчетам динамической прочности и устойчивости конструкций сооружений различного назначения, элементами которых являются стержни, пластины, мембраны, тросы, канаты и прочие, работающие на скоростных режимах, и к разработке математических методов решения для анализа и прогнозирования.
Известно, что процесс деформирования, вызванный скоростным нагружением, осуществляется посредством распространения упруго-пластических волн. Теория распространения волн напряжений в упругих и вязко-упругих средах создавалась в течение прошлого столетия. Однако исследование упруго-пластических волн в средах, имеющих нелинейную зависимость "напряжение-деформация", начато примерно с 40-х годов текущего столетия.
За прошедший период времени проводились интенсивные исследования по различным аспектам динамики твердых тел, опубликовано множество работ советских и зарубежных исследователей, результаты этих исследований отражены в монографиях и обзорных статьях /1-І7/.

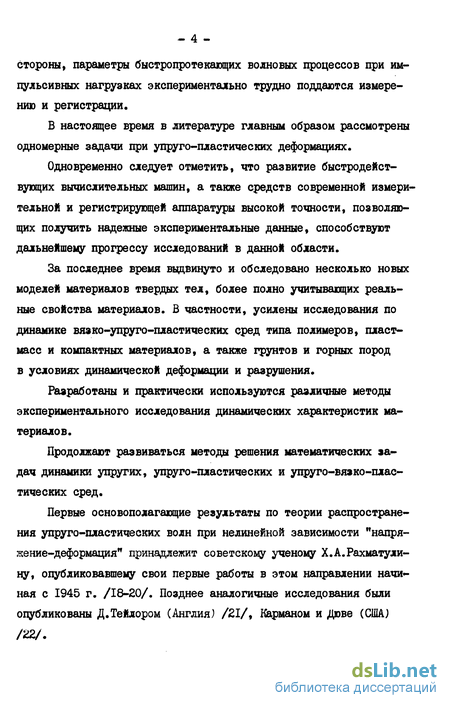

Общая задача о распространении волн напряжений в нелинейной среде является в теоретическом и экспериментальном плане чрезвычайно сложной, так как приходится иметь дело с одной стороны, с краевыми задачами дифференциальных уравнений в частных производных, как правило, нелинейных или квазилинейных. С другой стороны, параметры быстропротекающих волновых процессов при импульсивных нагрузках экспериментально трудно поддаются измерению и регистрации. настоящее время в литературе главным образом рассмотрены одномерные задачи при упруго-пластических деформациях.
Одновременно следует отметить, что развитие быстродействующих вычислительных машин, а также средств современной измерительной и регистрирующей аппаратуры высокой точности, позволяющих получить надежные экспериментальные данные, способствуют дальнейшему прогрессу исследований в данной области.
За последнее время выдвинуто и обследовано несколько новых моделей материалов твердых тел, более полно учитывающих реальные свойства материалов. В частности, усилены исследования по динамике вязко-упруго-пластических сред типа полимеров, пластмасс и компактных материалов, а также грунтов и горных пород в условиях динамической деформации и разрушения.
Разработаны и практически используются различные методы экспериментального исследования динамических характеристик материалов.
Продолжают развиваться методы решения математических задач динамики упругих, упруго-пластических и упруго-вязко-пластических сред.
Первые основополагающие результаты по теории распространения упруго-пластических волн при нелинейной зависимости "напряжение-деформация" принадлежит советскому ученому Х.А.Рахматули-ну, опубликовавшему свои первые работы в этом направлении начиная с 1945 г. /18-20/. Позднее аналогичные исследования были опубликованы Д.Тейлором (Англия) /21/, Карманом и Дюве (США) /22/.
Теория Рахматулина-Кармана-Тейлора не учитывает в явном виде влияние эффекта скорости деформации. В ней динамика нагруже-ния учитывается тем, что связь между напряжением и деформацией считается отличной от статической. Предполагается, что при динамическом нагружении существует некоторая предельная динамическая диаграмма €Г= 6"е.) , т.е. постулируется, что при динамическом нагружении напряжения зависят только от деформации.
Одним из наиболее существенных результатов исследований Х.А.Рахматулина было доказательство существования нового вида упруго-пластической волны - "волны разгрузки", открытой им при исследовании распространения волн в стержнях,к концу которых мгновенно прикладывается нагрузка,монотонно убывающая по времени.
В исследованиях Кармана, Тейлора и других зарубежных авторов не рассматривались фундаментальные понятия "волны разгрузки".
Фундаментальные результаты по различным аспектам динамической теории пластичности нашли свое отражение в работах советских ученых: А.А.Ильюшина, А.И.Ишдинского, Ю.Н.Работнова, Х.А. Рахматулина, В.В.Соколовского, Г.С.Шапиро, B.C.Ленского, В.К.Ка-булова, Ю.А.Амен-заде, О.Шимякина, Г.О.Баренблатта, С.С.Григоряна, Б.М.Малышева,Н.В.Зволинского, М.П.Домбровского, К.А.Керимова, Л.В.Никитина, В.Н.Кукуджанова, И.А.Кийко, И.Г.Филиппова,Д.О.Ага-ларова, П.Ф.Сабодаш, а также в работах зарубежных авторов: Тейлора, Кармана, Дюве, Ли, Кольского, Белла, Малверна, Кристеску, Смита и др.
В связи с тем, что подробное изложение этих работ с соответствующим анализом приводится в цитированных монографиях и ряде других обзорных статей, на всех этих работах останавливаться не будем.
Приведем лишь некоторые важные исследования, близкие к теме диссертации.

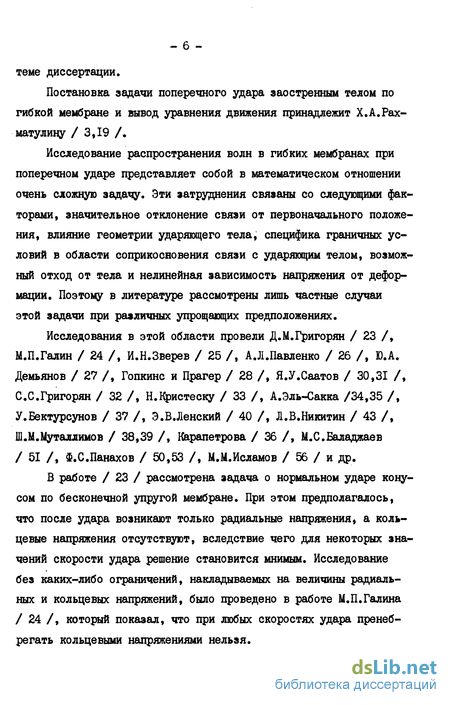

Постановка задачи поперечного удара заостренным телом по гибкой мембране и вывод уравнения движения принадлежит Х.А.Рах-матулину / 3,19 /.
Исследование распространения волн в гибких мембранах при поперечном ударе представляет собой в математическом отношении очень сложную задачу. Эти затруднения связаны со следующими факторами, значительное отклонение связи от первоначального положения, влияние геометрии ударяющего тела, специфика граничных условий в области соприкосновения связи с ударяющим телом, возможный отход от тела и нелинейная зависимость напряжения от деформации. Поэтому в литературе рассмотрены лишь частные случаи этой задачи при различных упрощающих предположениях.
Исследования в этой области провели Д.М.Григорян / 23 /, М.П.Галин / 24 /, И.Н.Зверев / 25 /, А.Л.Павленко / 26 /, Ю.А. Демьянов / 27 /, Гопкинс и Прагер / 28 /, Я.У.Саатов / 30,31 /, С.С.Григорян / 32 /, Н.Кристеску / 33 /, А.Эль-Сакка /34,35 /, У.Бектурсунов / 37 /, Э.ВДенский / 40 /, Д.В.Никитин / 43 /, Ш.М.Муталлимов / 38,39 /, Карапетрова / 36 /, М.С.Баладжаев / 51 /, Ф.С.Панахов / 50,53 /, М.М.Исламов / 56 / и др.
В работе / 23 / рассмотрена задача о нормальном ударе конусом по бесконечной упругой мембране. При этом предполагалось, что после удара возникают только радиальные напряжения, а кольцевые напряжения отсутствуют, вследствие чего для некоторых значений скорости удара решение становится мнимым. Исследование без каких-либо ограничений, накладываемых на величины радиальных и кольцевых напряжений, было проведено в работе М.П.Галина / 24 /, который показал, что при любых скоростях удара пренебрегать кольцевыми напряжениями нельзя.
- 7 і В работе / 26 / решена задача удара телом вращения при наличии полного облегания мембраной ударяющего тела. Получено аналитическое решение в области поперечного движения для случая удара конусом.
В работе /27/ показана автомодельность задачи об ударе с постоянной скоростью о неограниченную пластинку.
В работе /28/ рассмотрена задача о динамическом деформировании тонкой круглой пластинки при отсутствии касательных напряжений.
В работе /29/ проведено численное решение волновой задачи о распространении в гибкой линейно-упругой мембране влияния поперечной нагрузки, внезапно приложенной к границе жестко окантованного круглого отверстия.
Работа /30/ является дальнейшим обобщением задачи /29/ на случай нелинейно-упругой мембраны. Учитывается расширение гран ничного отверстия мембраны по определенному закону. Дается волновая схема движения мембраны.
В работе /31/ рассмотрена задача о точечном ударе по упругой мембране с постоянной скоростью и получены приближенные решения для малых скоростей удара.
В работе /32/ рассмотрена задача об ударе конусом по упругой мембране. При этом предполагается, что возникают три области движения:
I - область чисто-радиального движения,
П - область, где мембрана прогибается, но не имеет общих точек с поверхностью конуса.
Ш - область, где мембрана облегает поверхность конуса.
Проведено исследование качественного поведения возможных решений в этих областях.
В работе /33/ рассмотрено движение мембраны, когда учитываются кольцевые деформации, а определяющие уравнения записываются как в конечной, так и в дифференциальной форме.
Пбказана необходимость численных методов решения задачи с помощью ЭВМ. Конкретное решение при этом не было получено.
Впервые Эль-Сакка рассмотрел косой удар с полным прилеганием по гибкой упругой мембране в работах /34,35/.
Выведены дифференциальные уравнения в плоской области и области прилегания мембраны к конусу. Полученные обыкновенные дифференциальные уравнения решены методом последовательных приближений. Автор получает первое приближение, которым и ограничивается.
Удар по гибкой упругой мембране, когда ударяющее тело затуплено, рассмотрен .У.Бектурсуновым /37/. В этой работе было показано, что деформация в окрестности точки удара растет пропорционально первой степени скорости удара и обратно пропорционально радиусу кривизны ударяющего тела.
В такой постановке эти задачи рассмотрены в раоотах /36, 41/. В /36/ дано численное решение указанной задачи с применением УВМ. Исследовано поведение и регулярность особых точек, возникающих в исходной системе дифференциальных уравнений и найдено решение в окрестностях этих особых точек. В работе /41/ приведена схема численного решения задачи косого удара конусом по гибкой упругой мембране. Задача решена методом сквозной прогонки.
В /4U/ решается осесимметричная задача поперечного удара с постоянной скоростью по упругой бесконечно протяженной мембране круговым конусом в сверхзвуковой и дозвуковой постановке.
В сверхзвуковом режиме принимается схема с полным облеганием, которая соответствует некоторым предельным условиям тре .- у ния. Однако учет трения производится только на поперечной волне.
В дозвуковом режиме дается численное решение задачи. Найдены области изменения скорости удара и угла раствора конуса.
Что касается экспериментальных работ, то их количество весьма ограничено. К ним относятся работы /43,44,46,47,50,51,52,56/.
В работе /43/ проведено экспериментальное исследование удара по гибкой мембране в широком диапазоне скоростей удара конусом при различных углах раствора.
В работе /44/ рассмотрена задача удара конусом упруго-пластичной мембраны в случае движения с частичным облеганием, в области свободного движения получено аналитическое решение.
В работе /40/ ставится задача для закрепленной по краям круглой мембраны, находящейся, с одной стороны, в воздушной, а с другой стороны, в жидкой среде. Определяется движение и деформированное состояние тонкой мембраны под действием подводного взрыва.
Экспериментальные исследования поперечного удара по мембране иностранными авторами проводились в основном при решении конкретных технических задач.
В работе /46/ приведены экспериментальные исследования для проверки некоторых положений /4Ь/.
В работе /47/ приводятся некоторые результаты экспериментальных исследований по наблюдению картины удара конусом по гибкой мембране. Удары производились с одной и той же скоростью. Однако эти результаты не дают ясной картины о механизме истинного процесса, происходящего с мембраной.
В /4У/ приводятся результаты качественного анализа математической задачи, связанной с задачей об ударе по гибкой мембране, описание вычислительного алгоритма для ее численного реше - 10 ния с помощью ЭВМ, фактические результаты проведенных по этому алгоритму расчетов, описание методики экспериментального изучения явления удара, результаты опытов и их сравнение с расчетом.
Автором /51/ проведены экспериментальные исследования нормального удара с постоянной скоростью конусом по гибкой мембране из различных материалов (техпластика, металлическая мембрана и др.). Установлена картина движения и волновая схема движения мембраны.
В работе /52/ приводятся некоторые результаты экспериментального исследования нормального удара с постоянной скоростью твердым конусом по гибкой меморане при различных углах раствора конуса.
В работе /50/ рассматривается задача о косом ударе конусом по гибкой мембране при упругих и упруго-пластических деформациях.
В /53/ приводятся результаты экспериментальных исследований при нормально-ориентированном косом и косонаправленном ударе конусом в широком диапазоне скоростей. Показаны реально возможные схемы движения мембраны.
В работе /61/ рассматривается задача о распространении начального сильного разрыва вторых производных от смещения в стержне из нелинейного упруго-пластического материала с возрастающим пределом упругости. Получены уравнения для определения момента вырождения сильного разрыва в слабый.
В работе /Ь2/ рассматривается процесс накопления пластических деформаций в однородном цилиндрическом стержне, помещенном между упругой (или жесткой) наковальней и упругим молотом, при повторных ударах. Для материала исследуемого стержня, модулирующего заклепку, принимается линейное упрочнение. Боковая поверхность считается свободной. В зависимости от диаметра, длины и жесткости молота (и от аналогичных характеристик наковальни) и от скорости удара получаются различные усадки и различные распределения остаточных деформаций по длине стержня. Анализ позволяет подобрать параметры инструмента так, чтобы получить наиболее эффективное распределение остаточных деформаций. Результаты опытов хорошо согласовываются с теоретическим расчетом.
В /63/ рассмотрена задача о распространении упруго-пластических волн в полубесконечном стержне с переменным пределом упругости при многократных ударах в новой постановке. Введением новой лагранжевой координаты, учитывающей остаточные деформации первого нагружения, дается методика определения волны разгрузки в стержне с переменным пределом упругости и получено аналитическое решение задачи.
Настоящая диссертация посвящена исследованию движения гибких упругих и упруго-пластических мембран при ударных и импульсивных воздействиях, определению динамического напряженно-деформированного состояния упруго-пластического стержня при многократном ударе с учетом волны "разгрузки".
Работа состоит из введения, трех глав, заключения и списка литературы.
Во введении дается история развития вопроса и краткий обзор работ, близких к теме диссертации, а также приводится основное содержание работы по главам.
В первой главе приводятся основные дифференциальные уравнения движения элемента гибкой мембраны и определяющее соотношение при ударных и импульсивных воздействиях, а также дифференциальные уравнения распространения упруго-пластических волн в стержне с переменным пределом упругости при многократном продольном ударе.
Приведены соответствующие начальные и граничные условия, формулируется постановка рассматриваемых задач и методов их решений.
Во второй главе, состоящей из 4-х параграфов, дается решение задачи об ударе круговым жестким конусом по гибкой мембране в свободной области поперечного движения, в случае частичного облегания при упругих и упруго-пластических деформациях (§§ 2.1,
В § 2.4 приводятся результаты исследований поведения гибкой мембраны при симметричных импульсивных нагрузках. Получено численное решение задачи движения гибкой мембраны при импульсивных воздействиях в общей постановке.
В случае нормального точечного импульса и цилиндрического импульса определены напряженно-деформированное состояние конкретных материалов.
В третьей главе решены задачи деформирования упруго-пластического стержня при многократных ударах. Полученное аналитическое решение позволяет определить длину зоны постоянных пластических деформаций, возникающих в стержне при многократных ударах с одной и той же скоростью удара после прохождения волны разгрузки (волны Рахматулина) (§ 3.1, 3.2).
На основе полученного решения разработана методика определения динамической ударной диаграммы "напряжение-деформация" (3.3).
В заключении приводятся основные результаты, полученные в работе.
