Введение к работе

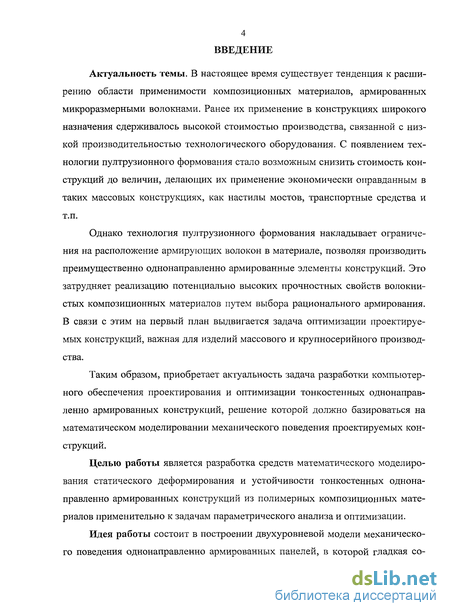

Актуальность темы. В настоящее время существует тенденция к расширению области применимости композиционных материалов, армированных микроразмерными волокнами. Ранее их применение в конструкциях широкого назначения сдерживалось высокой стоимостью производства, связанной с низкой производительностью технологического оборудования. С появлением технологии пултрузионного формования стало возможным снизить стоимость конструкций до величин, делающих их применение экономически оправданным в таких массовых конструкциях, как настилы мостов, транспортные средства и т.п.
Однако технология пултрузионного формования накладывает ограничения на расположение армирующих волокон в материале, позволяя производить преимущественно однонаправленно армированные элементы конструкций. Это затрудняет реализацию потенциально высоких прочностных свойств волокнистых композиционных материалов путем выбора рационального армирования. В связи с этим на первый план выдвигается задача оптимизации проектируемых конструкций, важная для изделий массового и крупносерийного производства.
Таким образом, приобретает актуальность задача разработки компьютерного обеспечения проектирования и оптимизации тонкостенных однонаправленно армированных конструкций, решение которой должно базироваться на математическом моделировании механического поведения проектируемых конструкций.
Целью работы является разработка средств математического моделирования статического деформирования и устойчивости тонкостенных однонаправленно армированных конструкций из полимерных композиционных материалов применительно к задачам параметрического анализа и оптимизации.
Идея работы состоит в построении двухуровневой модели механического поведения однонаправленно армированных панелей, в которой гладкая со-

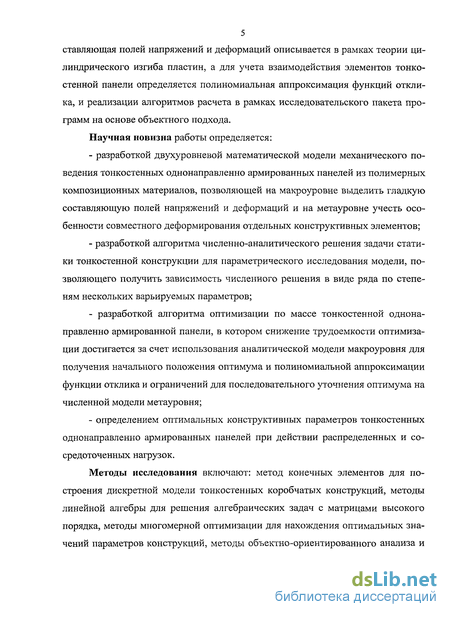

5 ставляющая полей напряжений и деформаций описывается в рамках теории цилиндрического изгиба пластин, а для учета взаимодействия элементов тонкостенной панели определяется полиномиальная аппроксимация функций отклика, и реализации алгоритмов расчета в рамках исследовательского пакета программ на основе объектного подхода.
Научная новизна работы определяется:
разработкой двухуровневой математической модели механического поведения тонкостенных однонаправленно армированных панелей из полимерных композиционных материалов, позволяющей на макроуровне выделить гладкую составляющую полей напряжений и деформаций и на метауровне учесть особенности совместного деформирования отдельных конструктивных элементов;
разработкой алгоритма численно-аналитического решения задачи статики тонкостенной конструкции для параметрического исследования модели, позволяющего получить зависимость численного решения в виде ряда по степеням нескольких варьируемых параметров;
разработкой алгоритма оптимизации по массе тонкостенной однонаправленно армированной панели, в котором снижение трудоемкости оптимизации достигается за счет использования аналитической модели макроуровня для получения начального положения оптимума и полиномиальной аппроксимации функции отклика и ограничений для последовательного уточнения оптимума на численной модели метауровня;
определением оптимальных конструктивных параметров тонкостенных однонаправленно армированных панелей при действии распределенных и сосредоточенных нагрузок.
Методы исследования включают: метод конечных элементов для построения дискретной модели тонкостенных коробчатых конструкций, методы линейной алгебры для решения алгебраических задач с матрицами высокого порядка, методы многомерной оптимизации для нахождения оптимальных значений параметров конструкций, методы объектно-ориентированного анализа и

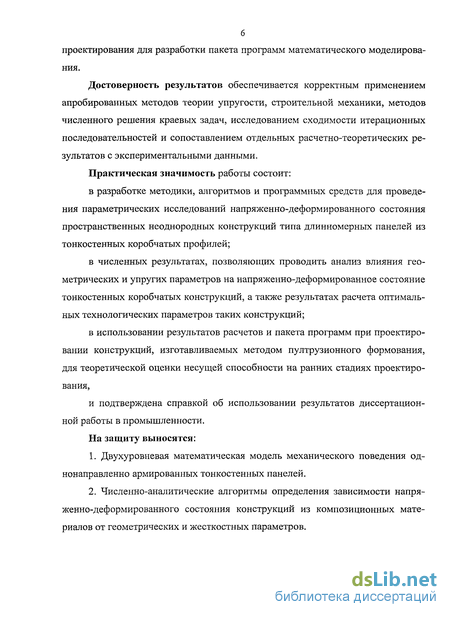

проектирования для разработки пакета программ математического моделирования.
Достоверность результатов обеспечивается корректным применением апробированных методов теории упругости, строительной механики, методов численного решения краевых задач, исследованием сходимости итерационных последовательностей и сопоставлением отдельных расчетно-теоретических результатов с экспериментальными данными.
Практическая значимость работы состоит:
в разработке методики, алгоритмов и программных средств для проведения параметрических исследований напряженно-деформированного состояния пространственных неоднородных конструкций типа длинномерных панелей из тонкостенных коробчатых профилей;
в численных результатах, позволяющих проводить анализ влияния геометрических и упругих параметров на напряженно-деформированное состояние тонкостенных коробчатых конструкций, а также результатах расчета оптимальных технологических параметров таких конструкций;
в использовании результатов расчетов и пакета программ при проектировании конструкций, изготавливаемых методом пултрузионного формования, для теоретической оценки несущей способности на ранних стадиях проектирования,
и подтверждена справкой об использовании результатов диссертационной работы в промышленности.
На защиту выносятся:

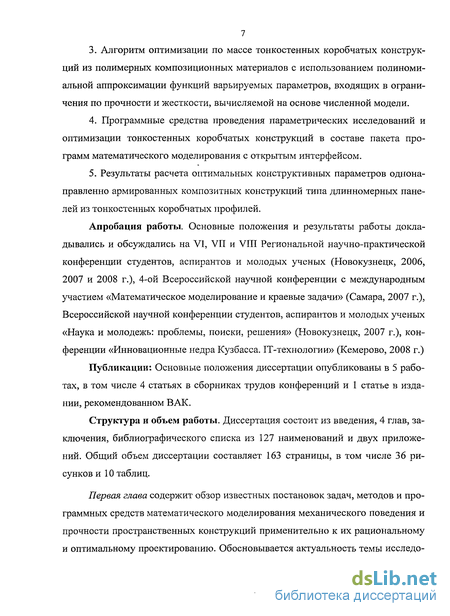

Двухуровневая математическая модель механического поведения од-нонаправленно армированных тонкостенных панелей.
Численно-аналитические алгоритмы определения зависимости напряженно-деформированного состояния конструкций из композиционных материалов от геометрических и жесткостных параметров.
Алгоритм оптимизации по массе тонкостенных коробчатых конструкций из полимерных композиционных материалов с использованием полиномиальной аппроксимации функций варьируемых параметров, входящих в ограничения по прочности и жесткости, вычисляемой на основе численной модели.
Программные средства проведения параметрических исследований и оптимизации тонкостенных коробчатых конструкций в составе пакета программ математического моделирования с открытым интерфейсом.
Результаты расчета оптимальных конструктивных параметров однона-правленно армированных композитных конструкций типа длинномерных панелей из тонкостенных коробчатых профилей.
Апробация работы. Основные положения и результаты работы докладывались и обсуждались на VI, VII и VIII Региональной научно-практической конференции студентов, аспирантов и молодых ученых (Новокузнецк, 2006, 2007 и 2008 г.), 4-ой Всероссийской научной конференции с международным участием «Математическое моделирование и краевые задачи» (Самара, 2007 г.), Всероссийской научной конференции студентов, аспирантов и молодых ученых «Наука и молодежь: проблемы, поиски, решения» (Новокузнецк, 2007 г.), конференции «Инновационные недра Кузбасса. IT-технологии» (Кемерово, 2008 г.)
Публикации: Основные положения диссертации опубликованы в 5 работах, в том числе 4 статьях в сборниках трудов конференций и 1 статье в издании, рекомендованном ВАК.
Структура и объем работы. Диссертация состоит из введения, 4 глав, заключения, библиографического списка из 127 наименований и двух приложений. Общий объем диссертации составляет 163 страницы, в том числе 36 рисунков и 10 таблиц.

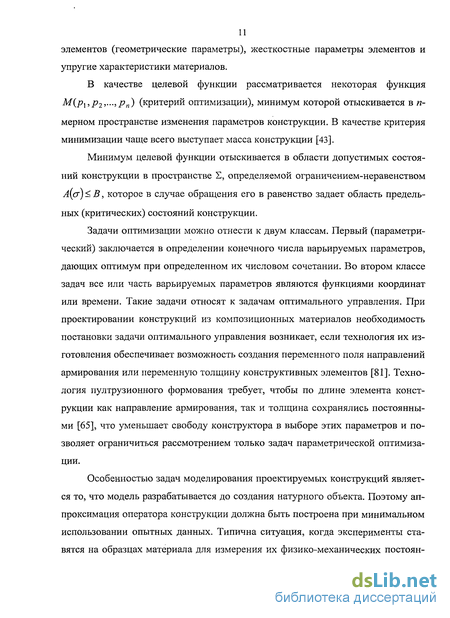

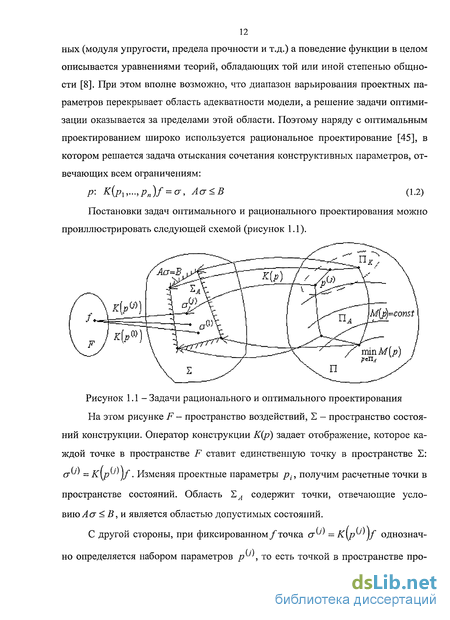

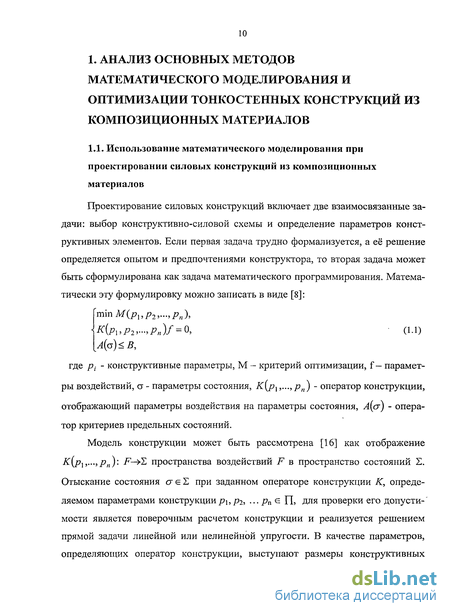

Первая глава содержит обзор известных постановок задач, методов и программных средств математического моделирования механического поведения и прочности пространственных конструкций применительно к их рациональному и оптимальному проектированию. Обосновывается актуальность темы исследо-

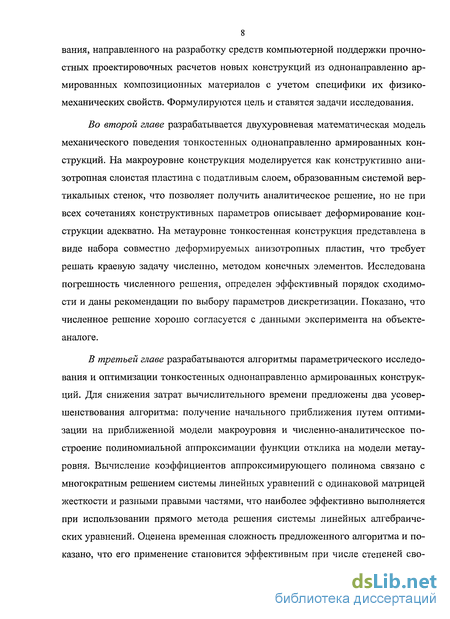

8 вания, направленного на разработку средств компьютерной поддержки прочностных проектировочных расчетов новых конструкций из однонаправленно армированных композиционных материалов с учетом специфики их физико-механических свойств. Формулируются цель и ставятся задачи исследования.
Во второй главе разрабатывается двухуровневая математическая модель механического поведения тонкостенных однонаправленно армированных конструкций. На макроуровне конструкция моделируется как конструктивно анизотропная слоистая пластина с податливым слоем, образованным системой вертикальных стенок, что позволяет получить аналитическое решение, но не при всех сочетаниях конструктивных параметров описывает деформирование конструкции адекватно. На метауровне тонкостенная конструкция представлена в виде набора совместно деформируемых анизотропных пластин, что требует решать краевую задачу численно, методом конечных элементов. Исследована погрешность численного решения, определен эффективный порядок сходимости и даны рекомендации по выбору параметров дискретизации. Показано, что численное решение хорошо согласуется с данными эксперимента на объекте-аналоге.
В третьей главе разрабатываются алгоритмы параметрического исследования и оптимизации тонкостенных однонаправленно армированных конструкций. Для снижения затрат вычислительного времени предложены два усовершенствования алгоритма: получение начального приближения путем оптимизации на приближенной модели макроуровня и численно-аналитическое построение полиномиальной аппроксимации функции отклика на модели метау-ровня. Вычисление коэффициентов аппроксимирующего полинома связано с многократным решением системы линейных уравнений с одинаковой матрицей жесткости и разными правыми частями, что наиболее эффективно выполняется при использовании прямого метода решения системы линейных алгебраических уравнений. Оценена временная сложность предложенного алгоритма и показано, что его применение становится эффективным при числе степеней сво-

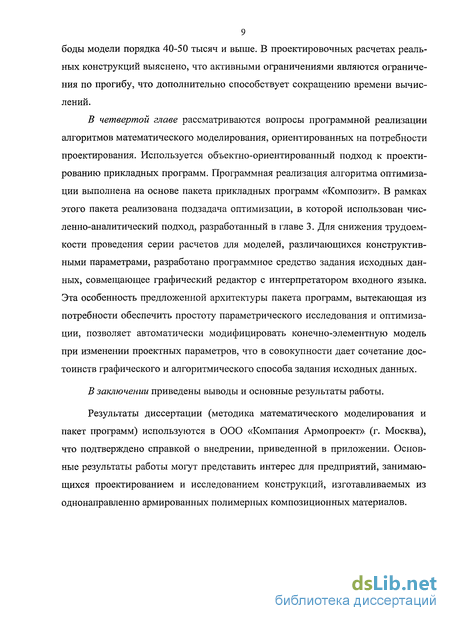

9 боды модели порядка 40-50 тысяч и выше. В проектировочных расчетах реальных конструкций выяснено, что активными ограничениями являются ограничения по прогибу, что дополнительно способствует сокращению времени вычислений.
В четвертой главе рассматриваются вопросы программной реализации алгоритмов математического моделирования, ориентированных на потребности проектирования. Используется объектно-ориентированный подход к проектированию прикладных программ. Программная реализация алгоритма оптимизации выполнена на основе пакета прикладных программ «Композит». В рамках этого пакета реализована подзадача оптимизации, в которой использован численно-аналитический подход, разработанный в главе 3. Для снижения трудоемкости проведения серии расчетов для моделей, различающихся конструктивными параметрами, разработано программное средство задания исходных данных, совмещающее графический редактор с интерпретатором входного языка. Эта особенность предложенной архитектуры пакета программ, вытекающая из потребности обеспечить простоту параметрического исследования и оптимизации, позволяет автоматически модифицировать конечно-элементную модель при изменении проектных параметров, что в совокупности дает сочетание достоинств графического и алгоритмического способа задания исходных данных.
В заключении приведены выводы и основные результаты работы.
Результаты диссертации (методика математического моделирования и пакет программ) используются в ООО «Компания Армопроект» (г. Москва), что подтверждено справкой о внедрении, приведенной в приложении. Основные результаты работы могут представить интерес для предприятий, занимающихся проектированием и исследованием конструкций, изготавливаемых из однонаправленно армированных полимерных композиционных материалов.
