Магнитные, резонансные и транспортные свойства примесных и слоистых систем Волков Никита Валентинович

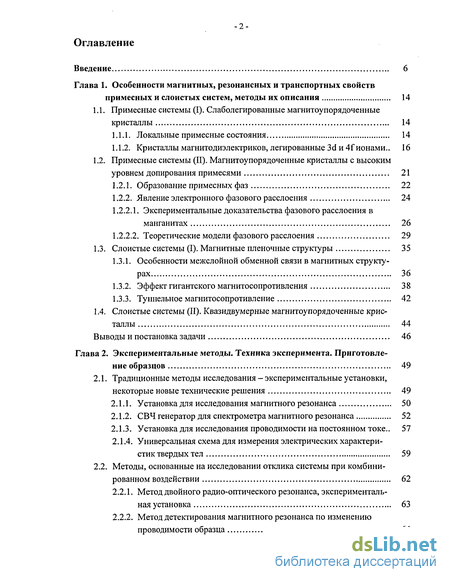

Содержание к диссертации

Введение

Глава 1. Особенности магнитных, резонансных и транспортных свойств примесных и слоистых систем, методы их описания 14

1.1. Примесные системы (I). Слаболегированные магнитоупорядоченные кристаллы 14

1.1.1. Локальные примесные состояния 14

1.1.2. Кристаллы магнитодиэлектриков, легированные 3d и 4f ионами .. 16

1.2. Примесные системы (II). Магнитоупорядоченные кристаллы с высоким уровнем допирования примесями 21

1.2.1. Образование примесных фаз 22

1.2.2. Явление электронного фазового расслоения 24

1.2.2.1. Экспериментальные доказательства фазового расслоения в манганитах 26

1.2.2.2. Теоретические модели фазового расслоения 29

1.3. Слоистые системы (I). Магнитные пленочные структуры 35

1.3.1. Особенности межслойной обменной связи в магнитных структурах 36

1.3.2. Эффект гигантского магнитосопротивления 38

1.3.3. Туннельное магнитосопротивление 42

1.4. Слоистые системы (И). Квазидвумерные магнитоупорядоченные кристаллы 44

Выводы и постановка задачи 46

Глава 2. Экспериментальные методы. Техника эксперимента. Приготовление образцов 49

2.1. Традиционные методы исследования - экспериментальные установки, некоторые новые технические решения 49

2.1.1. Установка для исследования магнитного резонанса 50

2.1.2. СВЧ генератор для спектрометра магнитного резонанса 52

2.1.3. Установка для исследования проводимости на постоянном токе.. 57

2.1.4. Универсальная схема для измерения электрических характеристик твердых тел 59

2.2. Методы, основанные на исследовании отклика системы при комбинированном воздействии 62

2.2.1. Метод двойного радио-оптического резонанса, экспериментальная установка 63

2.2.2. Метод детектирования магнитного резонанса по изменению проводимости образца 2.2.3. Метод исследования СВЧ проводимости образцов при воздействии транспортного тока 66

2.3. Синтез кристаллов, приготовление образцов 69

2.3.1. Монокристаллы гематита, легированные редкоземельными ионами 69

2.3.2. Примесные монокристаллы манганитов 71

2.3.3. Пленочные структуры 71

Основные результаты 72

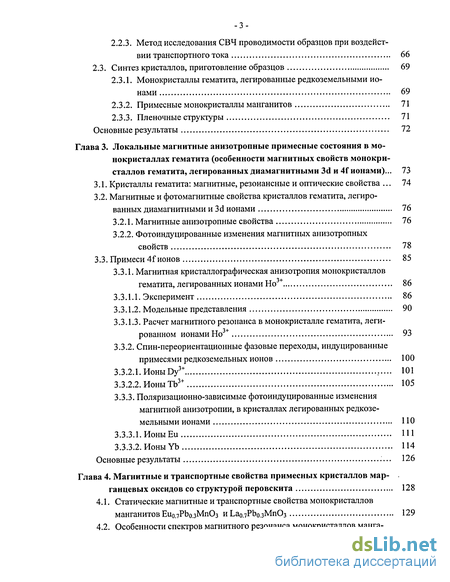

Глава 3. Локальные магнитные анизотропные примесные состояния в монокристаллах гематита (особенности магнитных свойств монокристаллов гематита, легированных диамагнитными 3d и 4f ионами)... 73

3.1. Кристаллы гематита: магнитные, резонансные и оптические свойства 74

3.2. Магнитные и фотомагнитные свойства кристаллов гематита, легированных диамагнитными и 3d ионами 76

3.2.1. Магнитные анизотропные свойства 76

3.2.2. Фотоиндуцированные изменения магнитных анизотропных свойств 78

3.3. Примеси 4f ионов 85

3.3.1. Магнитная кристаллографическая анизотропия монокристаллов гематита, легированных ионами Но3+ 86

3.3.1.1. Эксперимент 86

3.3.1.2. Модельные представления 90

3.3.1.3. Расчет магнитного резонанса в монокристалле гематита, легированном ионами Но3+ 93

3.3.2. Спин-переориентационные фазовые переходы, индуцированные примесями редкоземельных ионов 100

3.3.2.1. Ионы Dy3+ 101

3.3.2.2. Ионы Tb3+ 105

3.3.3.Поляризационно-зависимые фотоиндуцированные изменения магнитной анизотропии, в кристаллах легированных редкозе мельными ионами 110

3.3.3.1. Ионы Ей 111

3.3.3.2. Ионы Yb 114

Основные результаты 126

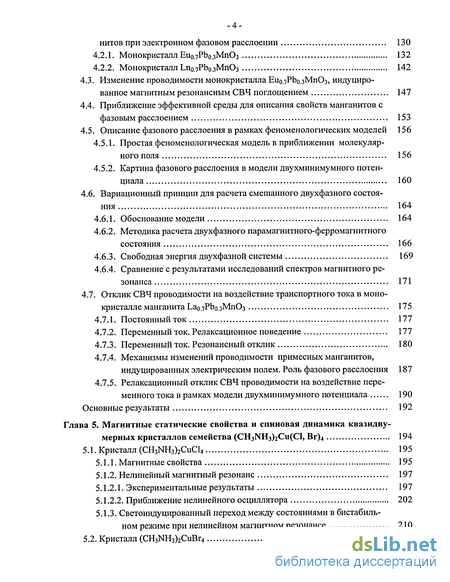

Глава 4. Магнитные и транспортные свойства примесных кристаллов мар ганцевых оксидов со структурой перовскита 128

4.1. Статические магнитные и транспортные свойства монокристаллов манганитов ЕиолРЬо.зМпОз и ЬаолРЬо.зМпОз 129

4.2. Особенности спектров магнитного резонанса монокристаллов манганитов при электронном фазовом расслоении 130

4.2.1. Монокристалл ЕиолРЬо.зМпОз 132

4.2.2. Монокристалл ЬполРЬо.зМпОз 142

4.3. Изменение проводимости монокристалла ЕиолРЬо.зМпОз, индуцированное магнитным резонансным СВЧ поглощением 147

4.4. Приближение эффективной среды для описания свойств манганитов с фазовым расслоением 153

4.5. Описание фазового расслоения в рамках феноменологических моделей 156

4.5.1. Простая феноменологическая модель в приближении молекулярного поля 156

4.5.2. Картина фазового расслоения в модели двухминимумного потенциала 160

4.6. Вариационный принцип для расчета смешанного двухфазного состоя

ния 164

4.6.1. Обоснование модели 164

4.6.2. Методика расчета двухфазного парамагнитного-ферромагнитного состояния 166

4.6.3. Свободная энергия двухфазной системы 169

4.6.4. Сравнение с результатами исследований спектров магнитного резонанса 171

4.7. Отклик СВЧ проводимости на воздействие транспортного тока в моно кристалле манганита Ьа0.7РЬ0.зМпО3 175

4.7.1. Постоянный ток 177

4.7.2. Переменный ток. Релаксационное поведение 177

4.7.3. Переменный ток. Резонансный отклик 180

4.7.4. Механизмы изменений проводимости примесных манганитов, индуцированных электрическим полем. Роль фазового расслоения 187

4.7.5. Релаксационный отклик СВЧ проводимости на воздействие переменного тока в рамках модели двухминимумного потенциала 190

Основные результаты 192

Глава 5. Магнитные статические свойства и спиновая динамика квазидву мерных кристаллов семейства (СН3]\Нз)2Сіі(С1, Вг)4 194

5.1. Кристалл (CH3NH3)2CuCl4 195

5.1.1. Магнитные свойства 195

5.1.2. Нелинейный магнитный резонанс 197

5.1.2.1. Экспериментальные результаты 197

5.1.2.2. Приближение нелинейного осциллятора 202

5.1.3. Светоиндуцированный переход между состояниями в бистабильном режиме при нелинейном магнитном резонансе 210

5.2. Кристалл (CH3NH3)2CuBr4 215

5.2.1. Статические магнитные свойства 217

5.2.1.1. Магнитоупорядоченное состояние 217

5.2.1.2. Парамагнитная область 218

5.2.1.2. Интерпретация результатов 221

5.2.2. Магниторезонансные исследования, нелинейный магнитный резонанс 222

Основные результаты 229

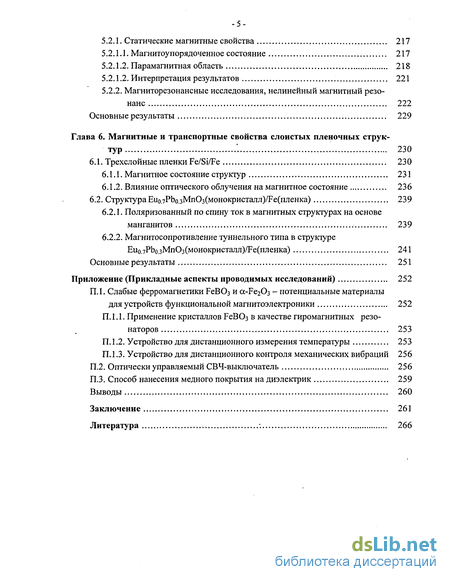

Глава 6. Магнитные и транспортные свойства слоистых пленочных структур 230

6.1. Трехслойные пленки Fe/Si/Fe 230

6.1.1. Магнитное состояние структур 231

6.1.2. Влияние оптического облучения на магнитное состояние 236

6.2. Структура Еи0.7РЬ0.зМпОз(монокристалл)/Ре(пленка) 239

6.2.1. Поляризованный по спину ток в магнитных структурах на основе манганитов 239

6.2.2. Магнитосопротивление туннельного типа в структуре Еи0.7РЬ0.зМпОз(монокристалл)/Ре(пленка) 241

Основные результаты 251

Приложение (Прикладные аспекты проводимых исследований) 252

П. 1. Слабые ферромагнетики FeB03 и а-Ре203 - потенциальные материалы для устройств функциональной магнитоэлектроники 252

П. 1.1. Применение кристаллов РеВОз в качестве гиромагнитных резонаторов 253

П. 1.2. Устройство для дистанционного измерения температуры 253

П. 1.3. Устройство для дистанционного контроля механических вибраций 256

П.2. Оптически управляемый СВЧ-выключатель 256

П.З. Способ нанесения медного покрытия на диэлектрик 259

Выводы 260

Заключение 261

Литература

• Кристаллы магнитодиэлектриков, легированные 3d и 4f ионами
• СВЧ генератор для спектрометра магнитного резонанса
• Магнитные и фотомагнитные свойства кристаллов гематита, легированных диамагнитными и 3d ионами
• Особенности спектров магнитного резонанса монокристаллов манганитов при электронном фазовом расслоении

Введение к работе

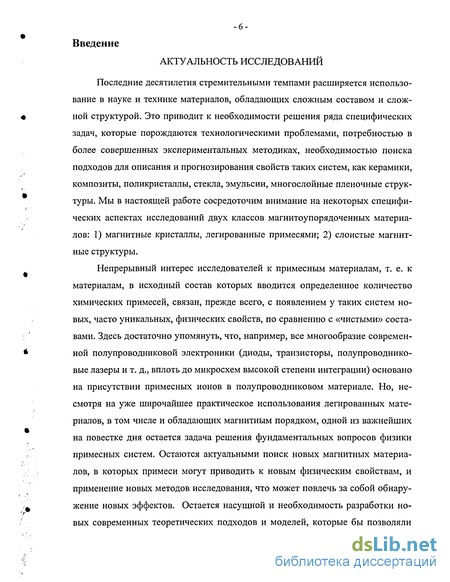

Последние десятилетия стремительными темпами расширяется использование в науке и технике материалов, обладающих сложным составом и сложной структурой. Это приводит к необходимости решения ряда специфических задач, которые порождаются технологическими проблемами, потребностью в более совершенных экспериментальных методиках, необходимостью поиска подходов для описания и прогнозирования свойств таких систем, как керамики, композиты, поликристаллы, стекла, эмульсии, многослойные пленочные структуры. Мы в настоящей работе сосредоточим внимание на некоторых специфических аспектах исследований двух классов магнитоупорядоченных материалов: 1) магнитные кристаллы, легированные примесями; 2) слоистые магнитные структуры.

Непрерывный интерес исследователей к примесным материалам, т. е. к материалам, в исходный состав которых вводится определенное количество химических примесей, связан, прежде всего, с появлением у таких систем новых, часто уникальных, физических свойств, по сравнению с «чистыми» составами. Здесь достаточно упомянуть, что, например, все многообразие современной полупроводниковой электроники (диоды, транзисторы, полупроводниковые лазеры и т. д., вплоть до микросхем высокой степени интеграции) основано на присутствии примесных ионов в полупроводниковом материале. Но, несмотря на уже широчайшее практическое использования легированных материалов, в том числе и обладающих магнитным порядком, одной из важнейших на повестке дня остается задача решения фундаментальных вопросов физики примесных систем. Остаются актуальными поиск новых магнитных материалов, в которых примеси могут приводить к новым физическим свойствам, и применение новых методов исследования, что может повлечь за собой обнаружение новых эффектов. Остается насущной и необходимость разработки новых современных теоретических подходов и моделей, которые бы позволяли проводить описание примесных состояний и их влияния на магнитные и другие, связанные с магнитной подсистемой, физические свойства.

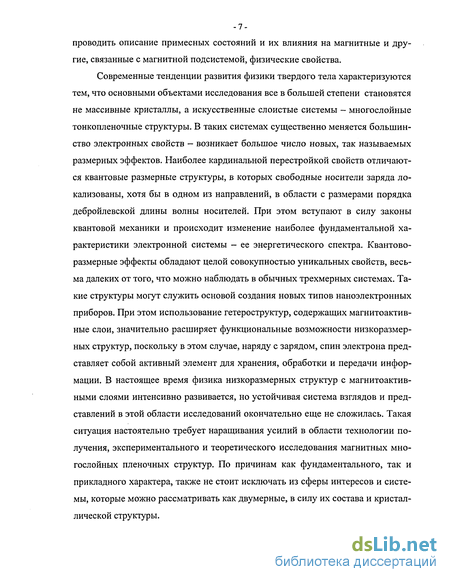

Современные тенденции развития физики твердого тела характеризуются тем, что основными объектами исследования все в большей степени становятся не массивные кристаллы, а искусственные слоистые системы - многослойные тонкопленочные структуры. В таких системах существенно меняется большинство электронных свойств - возникает большое число новых, так называемых размерных эффектов. Наиболее кардинальной перестройкой свойств отличаются квантовые размерные структуры, в которых свободные носители заряда локализованы, хотя бы в одном из направлений, в области с размерами порядка дебройлевской длины волны носителей. При этом вступают в силу законы квантовой механики и происходит изменение наиболее фундаментальной характеристики электронной системы - ее энергетического спектра. Квантово-размерные эффекты обладают целой совокупностью уникальных свойств, весьма далеких от того, что можно наблюдать в обычных трехмерных системах. Такие структуры могут служить основой создания новых типов наноэлектронных приборов. При этом использование гетероструктур, содержащих магнитоактив-ные слои, значительно расширяет функциональные возможности низкоразмерных структур, поскольку в этом случае, наряду с зарядом, спин электрона представляет собой активный элемент для хранения, обработки и передачи информации. В настоящее время физика низкоразмерных структур с магнитоактив-ными слоями интенсивно развивается, но устойчивая система взглядов и представлений в этой области исследований окончательно еще не сложилась. Такая ситуация настоятельно требует наращивания усилий в области технологии получения, экспериментального и теоретического исследования магнитных многослойных пленочных структур. По причинам как фундаментального, так и прикладного характера, также не стоит исключать из сферы интересов и системы, которые можно рассматривать как двумерные, в силу их состава и кристаллической структуры.

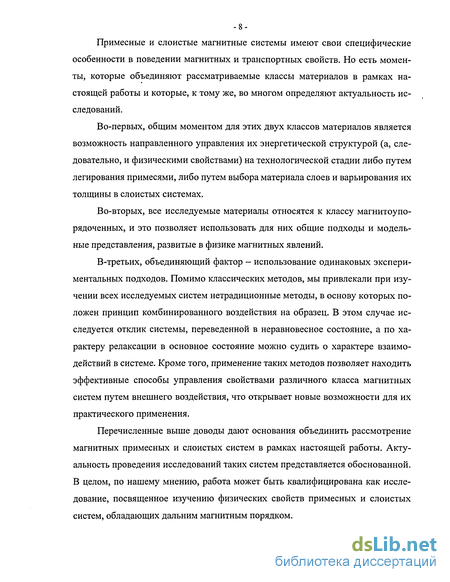

Примесные и слоистые магнитные системы имеют свои специфические особенности в поведении магнитных и транспортных свойств. Но есть моменты, которые объединяют рассматриваемые классы материалов в рамках настоящей работы и которые, к тому же, во многом определяют актуальность исследований.

Во-первых, общим моментом для этих двух классов материалов является возможность направленного управления их энергетической структурой (а, следовательно, и физическими свойствами) на технологической стадии либо путем легирования примесями, либо путем выбора материала слоев и варьирования их толщины в слоистых системах.

Во-вторых, все исследуемые материалы относятся к классу магнитоупо-рядоченных, и это позволяет использовать для них общие подходы и модельные представления, развитые в физике магнитных явлений.

В-третьих, объединяющий фактор - использование одинаковых экспериментальных подходов. Помимо классических методов, мы привлекали при изучении всех исследуемых систем нетрадиционные методы, в основу которых положен принцип комбинированного воздействия на образец. В этом случае исследуется отклик системы, переведенной в неравновесное состояние, а по характеру релаксации в основное состояние можно судить о характере взаимодействий в системе. Кроме того, применение таких методов позволяет находить эффективные способы управления свойствами различного класса магнитных систем путем внешнего воздействия, что открывает новые возможности для их практического применения.

Перечисленные выше доводы дают основания объединить рассмотрение магнитных примесных и слоистых систем в рамках настоящей работы. Актуальность проведения исследований таких систем представляется обоснованной. В целом, по нашему мнению, работа может быть квалифицирована как исследование, посвященное изучению физических свойств примесных и слоистых систем, обладающих дальним магнитным порядком.

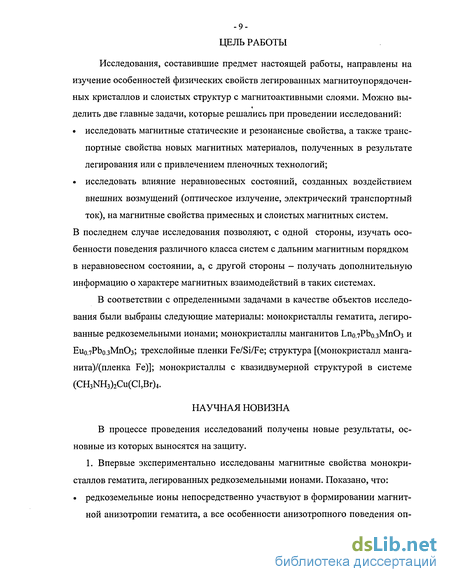

ЦЕЛЬ РАБОТЫ
