Введение к работе

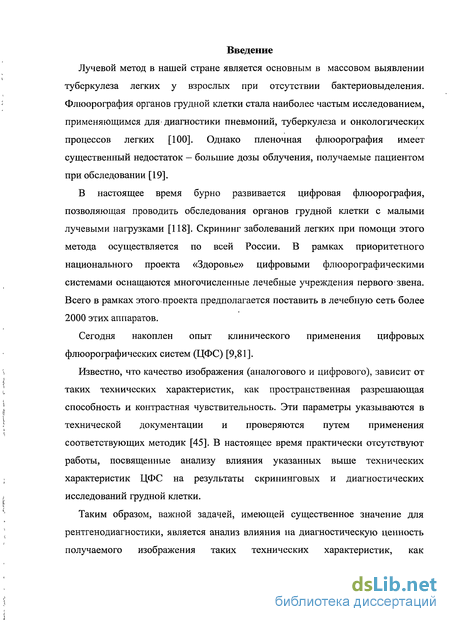

Лучевой метод в нашей стране является основным в массовом выявлении туберкулеза легких у взрослых при отсутствии бактериовыделения. Флюорография органов грудной клетки стала наиболее частым исследованием, применяющимся для диагностики пневмоний, туберкулеза и онкологических процессов легких [100]. Однако пленочная флюорография имеет существенный недостаток — большие дозы облучения, получаемые пациентом при обследовании [19].
В настоящее время бурно развивается цифровая флюорография, позволяющая проводить обследования органов грудной клетки с малыми лучевыми нагрузками [118]. Скрининг заболеваний легких при помощи этого метода осуществляется по всей России. В рамках приоритетного национального проекта «Здоровье» цифровыми флюорографическими системами оснащаются многочисленные лечебные учреждения первого звена. Всего в рамках этого.проекта предполагается поставить в лечебную сеть более 2000 этих аппаратов.
Сегодня накоплен опыт клинического применения цифровых флюорографических систем (ЦФС) [9,81].
Известно, что качество изображения (аналогового и цифрового), зависит от таких технических характеристик, как пространственная разрешающая способность и контрастная чувствительность. Эти параметры указываются в технической документации и проверяются путем применения соответствующих методик [45]. В настоящее время практически отсутствуют работы, посвященные анализу влияния указанных выше технических характеристик ЦФС на результаты скрининговых и диагностических исследований грудной клетки.
Таким образом, важной задачей, имеющей существенное значение для рентгенодиагностики, является анализ влияния на диагностическую ценность получаемого изображения таких технических характеристик, как
пространственная разрешающая способность и контрастная чувствительность систем для цифровой флюорографии.

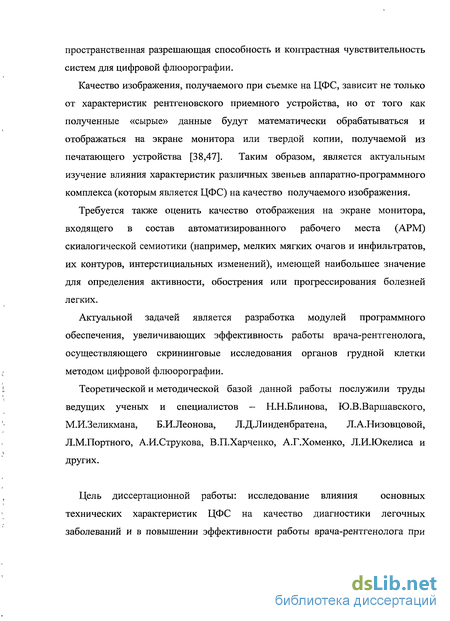

Качество изображения, получаемого при съемке на ЦФС, зависит не только от характеристик рентгеновского приемного устройства, но от того как полученные «сырые» данные будут математически обрабатываться и отображаться на экране монитора или твердой копии, получаемой из печатающего устройства [38,47]. Таким образом, является актуальным изучение влияния характеристик различных звеньев аппаратно-программного комплекса (которым является ЦФС) на качество получаемого изображения.
Требуется также оценить качество отображения на экране монитора, входящего в состав автоматизированного рабочего места (АРМ) скиалогической семиотики (например, мелких мягких очагов и инфильтратов, их контуров, интерстициальных изменений), имеющей наибольшее значение для определения активности, обострения или прогрессирования болезней легких.
Актуальной задачей является разработка модулей программного обеспечения, увеличивающих эффективность работы врача-рентгенолога, осуществляющего скрининговые исследования органов грудной клетки методом цифровой флюорографии.
Теоретической и методической базой данной работы послужили труды ведущих ученых и специалистов — Н.Н.Блинова, Ю.В.Варшавского, М.И.Зеликмана, Б.И.Леонова, Л.Д.Линденбратена, Л.А.Низовцовой, Л.М.Портного, А.И.Струкова, В.П.Харченко, А.Г.Хоменко, Л.И.Юкелиса и других.
Цель диссертационной работы: исследование влияния основных технических характеристик ЦФС на качество диагностики легочных заболеваний и в повышении эффективности работы врача-рентгенолога при
скрининговых исследованиях органов грудной клетки и дообследования пациентов пульмонологического профиля.

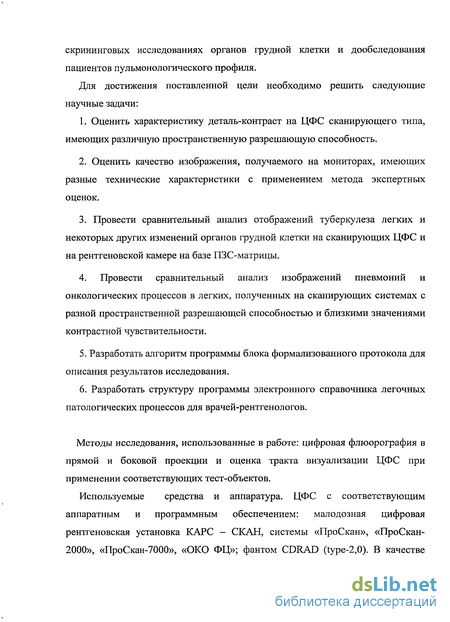

Для достижения поставленной цели необходимо решить следующие научные задачи:
Оценить характеристику деталь-контраст на ЦФС сканирующего типа, имеющих различную пространственную разрешающую способность.
Оценить качество изображения, получаемого на мониторах, имеющих разные технические характеристики с применением метода экспертных оценок.
Провести сравнительный анализ отображений туберкулеза легких и некоторых других изменений органов грудной клетки на сканирующих ЦФС и на рентгеновской камере на базе ПЗС-матрицы.
4. Провести сравнительный анализ изображений пневмоний и
онкологических процессов в легких, полученных на сканирующих системах с
разной пространственной разрешающей способностью и близкими значениями
контрастной чувствительности.
Разработать алгоритм программы блока формализованного протокола для описания результатов исследования.
Разработать структуру программы электронного справочника легочных патологических процессов для врачей-рентгенологов.
Методы исследования, использованные в работе: цифровая флюорография в прямой и боковой проекции и оценка тракта визуализации ЦФС при применении соответствующих тест-объектов.
Используемые средства и аппаратура. ЦФС с соответствующим аппаратным и программным обеспечением: малодозная цифровая рентгеновская установка КАРС - СКАН, системы «ПроСкан», «ПроСкан-2000», «ПроСкан-7000», «ОКО ФЦ»; фантом CDRAD (type-2,0). В качестве
значений пространственной разрешающей способности и контрастной чувствительности различных цифровых рентгенографических систем взяты данные из протоколов приемочных технических испытаний.

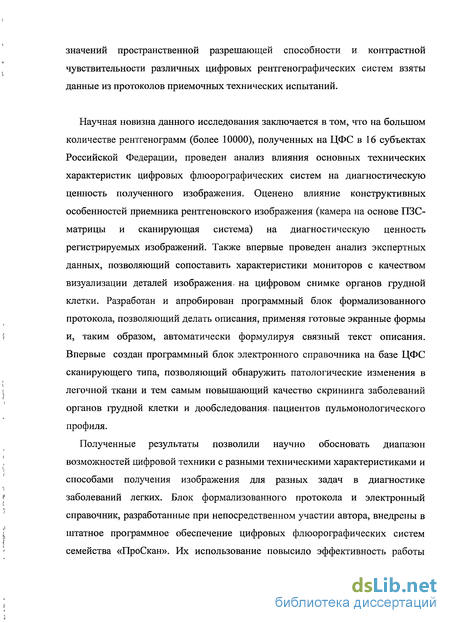

Научная новизна данного исследования заключается в том, что на большом количестве рентгенограмм (более 10000), полученных на ЦФС в 16 субъектах Российской Федерации, проведен анализ влияния основных технических характеристик цифровых флюорографических систем на диагностическую ценность полученного изображения. Оценено влияние конструктивных особенностей приемника рентгеновского изображения (камера на основе ПЗС-матрицы и сканирующая система) на диагностическую ценность регистрируемых изображений. Также впервые проведен анализ экспертных данных, позволяющий сопоставить характеристики мониторов с качеством визуализации деталей изображения, на цифровом снимке органов грудной клетки. Разработан и апробирован программный блок формализованного протокола, позволяющий делать описания, применяя готовые экранные формы и, таким образом, автоматически формулируя связный текст описания. Впервые создан программный блок электронного справочника на базе ЦФС сканирующего типа, позволяющий обнаружить патологические изменения в легочной ткани и тем самым повышающий качество скрининга заболеваний органов грудной клетки и дообследования, пациентов пульмонологического профиля.
Полученные результаты позволили научно обосновать диапазон возможностей цифровой техники с разными техническими характеристиками и способами получения изображения для разных задач в диагностике заболеваний легких. Блок формализованного протокола и электронный справочник, разработанные при непосредственном участии автора, внедрены в штатное программное обеспечение цифровых флюорографических систем семейства «ПроСкан». Их использование повысило эффективность работы
врача-рентгенолога при скрининговых исследованиях органов грудной клетки и. дообследовании пациентов пульмонологического профиля. Основные положения, выносимые на защиту:
Результаты сравнительной оценки влияния технических характеристик ЦФС (семейства «ПроСкан» и «ОКО ФЦ») на диагностическую ценность получаемого изображения.
Результаты сравнительной оценки влияния характеристик монитора на диагностическую ценность получаемого изображения.
Результаты сравнительной оценки качества визуализации патологических изменений и анатомических образований грудной клетки на изображениях, полученных на сканирующих ЦФС и на системах с камерой на основе ПЗС-матрицы.
Алгоритм, на основании которого была разработан программный блок формализованного протокола.
5. Алгоритм, на основании которого была реализована программа
электронного справочника.
Результаты исследования отражены в 8 публикациях в отечественных журналах (4 из них - статьи, опубликованные в журналах, включенных в перечень ведущих рецензируемых научных журналов и изданий, в которых должны быть опубликованы основные научные результаты диссертации).

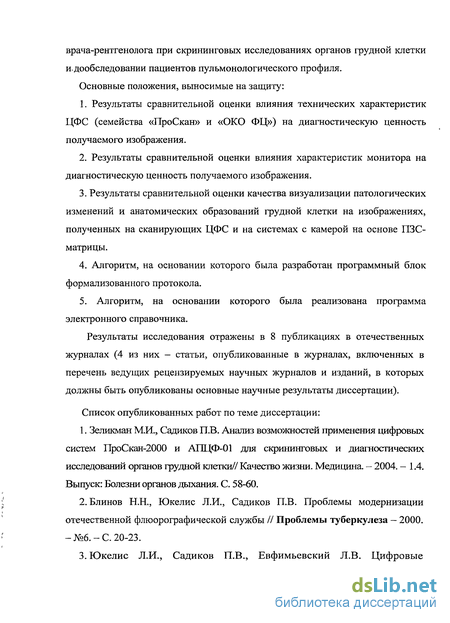

Список опубликованных работ по теме диссертации:
Зеликман М.И., Садиков П.В. Анализ возможностей применения цифровых систем ПроСкан-2000 и АПЦФ-01 для скрининговых и диагностических исследований органов грудной клетки// Качество жизни. Медицина. - 2004. - 1.4. Выпуск: Болезни органов дыхания. С. 58-60.
Блинов Н.Н., Юкелис Л.И., Садиков П.В. Проблемы модернизации отечественной флюорографической службы // Проблемы туберкулеза — 2000. - №6.-С. 20-23.
Юкелис Л.И., Садиков П.В., Евфимьевский Л.В. Цифровые
флюорографы для раннего выявления и диагностики туберкулеза легких // Проблемы туберкулеза - 2002. - № 6. - С. 5-8.
Амансахедов Р.Б., Зеликман М.И., Родина В.Г., Садиков П.В. Влияние медико-технических характеристик цифровых рентгеновских установок на качество изображений // Радиология-практика - 2006. - №1- 24-27.

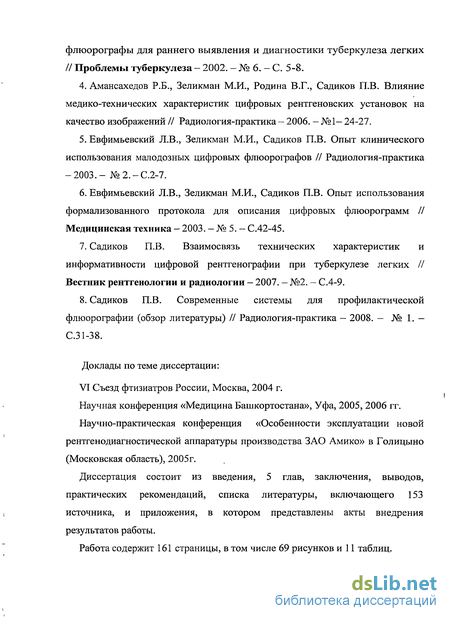

Евфимьевский Л.В., Зеликман М.И., Садиков П.В. Опыт клинического использования малодозных цифровых флюорографов // Радиология-практика -2003.- .
Евфимьевский Л.В., Зеликман М.И., Садиков П.В. Опыт использования формализованного протокола для описания цифровых флюорограмм // Медицинская техника - 2003. - № 5. - С.42-45.
Садиков П.В. Взаимосвязь технических характеристик и информативности цифровой рентгенографии при туберкулезе легких // Вестник рентгенологии и радиологии — 2007. — №2. - С.4-9.
Садиков П.В. Современные системы для профилактической флюорографии (обзор литературы) // Радиология-практика - 2008. — № 1. — С.31-38.
Доклады по теме диссертации:
VI Съезд фтизиатров России, Москва, 2004 г.
Научная конференция «Медицина Башкортостана», Уфа, 2005, 2006 гг.
Научно-практическая конференция «Особенности эксплуатации новой рентгенодиагностической аппаратуры производства ЗАО Амико» в Голицыно (Московская область), 2005г.
Диссертация состоит из введения, 5 глав, заключения, выводов, практических рекомендаций, списка литературы, включающего 153 источника, и приложения, в котором представлены акты внедрения результатов работы.
Работа содержит 161 страницы, в том числе 69 рисунков и 11 таблиц.

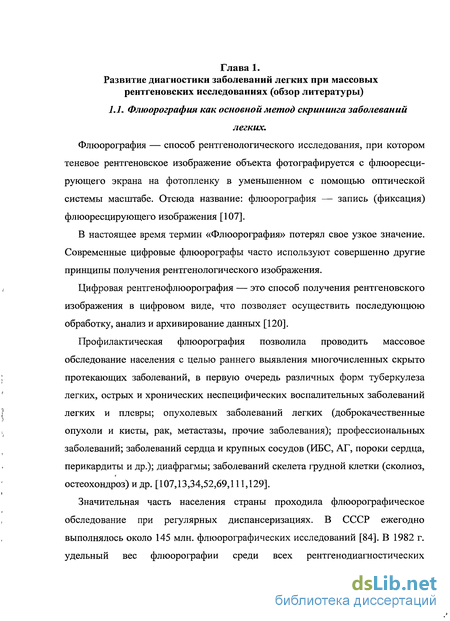

Флюорография как основной метод скрининга заболеваний легких
Флюорография — способ рентгенологического исследования, при котором теневое рентгеновское изображение объекта фотографируется с флюоресцирующего экрана на фотопленку в уменьшенном с помощью оптической системы масштабе. Отсюда название: флюорография — запись (фиксация) флюоресцирующего изображения [107].
В настоящее время термин «Флюорография» потерял свое узкое значение. Современные цифровые флюорографы часто используют совершенно другие принципы получения рентгенологического изображения.
Цифровая рентгенофлюорография — это способ получения рентгеновского изображения в цифровом виде, что позволяет осуществить последующюю обработку, анализ и архивирование данных [120].
Профилактическая флюорография позволила проводить массовое обследование населения с целью раннего выявления многочисленных скрыто протекающих заболеваний, в первую очередь различных форм туберкулеза легких, острых и хронических неспецифических воспалительных заболеваний легких и плевры; опухолевых заболеваний легких (доброкачественные опухоли и кисты, рак, метастазы, прочие заболевания); профессиональных заболеваний; заболеваний сердца и крупных сосудов (ИБС, АГ, пороки сердца, перикардиты и др.); диафрагмы; заболеваний скелета грудной клетки (сколиоз, остеохондроз) и др. [107,13,34,52,69,111,129].
Значительная часть населения страны проходила флюорографическое обследование при регулярных диспансеризациях. В СССР ежегодно выполнялось около 145 млн. флюорографических исследований [84]. В 1982 г. удельный вес флюорографии среди всех рентгенодиагностических исследований составлял 70%, в ряде административных территорий — до 80 — 95% [65].

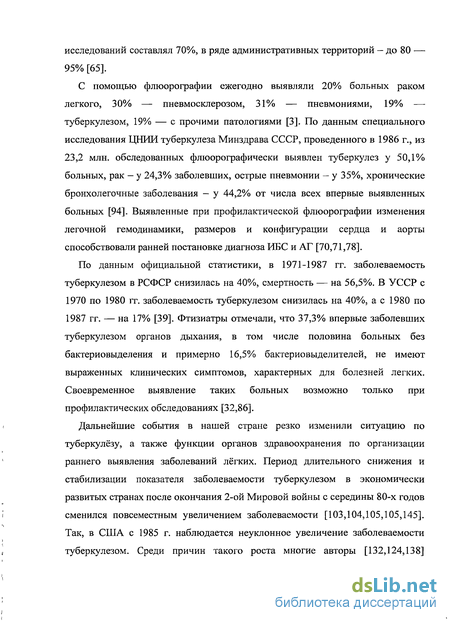

С помощью флюорографии ежегодно выявляли 20%о больных раком легкого, 30%) — пневмосклерозом, 31% — пневмониями, 19% —-туберкулезом, 19% — с прочими патологиями [3]. По данным специального исследования ЦНИИ туберкулеза Минздрава СССР, проведенного в 1986 г., из 23,2 млн. обследованных флюорографически выявлен туберкулез у 50,1% больных, рак - у 24,3% заболевших, острые пневмонии — у 35%, хронические бронхолегочные заболевания - у 44,2% от числа всех впервые выявленных больных [94]. Выявленные при профилактической флюорографии изменения легочной гемодинамики, размеров и конфигурации сердца и аорты способствовали ранней постановке диагноза ИБС и АГ [70,71,78].
По данным официальной статистики, в 1971-1987 гг. заболеваемость туберкулезом в РСФСР снизилась на 40%, смертность — на 56,5%. В УССР с 1970 по 1980 гг. заболеваемость туберкулезом снизилась на 40%, а с 1980 по 1987 гг. — на 17% [39]. Фтизиатры отмечали, что 37,3% впервые заболевших туберкулезом органов дыхания, в том числе половина больных без бактериовыделения и примерно 16,5% бактериовыделителей, не имеют выраженных клинических симптомов, характерных для болезней легких. Своевременное выявление таких больных возможно только при профилактических обследованиях [32,86].
Дальнейшие события в нашей стране резко изменили ситуацию по туберкулёзу, а также функции органов здравоохранения по организации раннего выявления заболеваний лёгких. Период длительного снижения и стабилизации показателя заболеваемости туберкулезом в экономически развитых странах после окончания 2-ой Мировой войны с середины 80-х годов і сменился повсеместным увеличением заболеваемости [103,104,105,105,145]. Так, в США с 1985 г. наблюдается неуклонное увеличение заболеваемости t туберкулезом. Среди причин такого роста многие авторы [132,124,138] называют иммиграцию из эндемичных районов, ВИЧ-инфекцию как фактор риска развития туберкулеза, а также рост лекарственной резистентности микобактерий к химиопрепаратам. От 20% до 30% заболевших пациентов выделяют возбудитель, устойчивый к действию обычных противотуберкулезных препаратов [123].

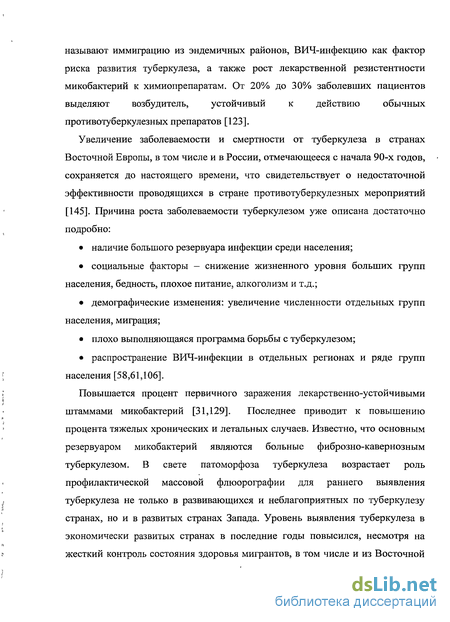

Увеличение заболеваемости и смертности от туберкулеза в странах Восточной Европы, в том числе и в России, отмечающееся с начала 90-х годов, сохраняется до настоящего времени, что свидетельствует о недостаточной эффективности проводящихся в стране противотуберкулезных мероприятий [145]. Причина роста заболеваемости туберкулезом уже описана достаточно подробно: наличие большого резервуара инфекции среди населения; социальные факторы - снижение жизненного уровня больших групп населения, бедность, плохое питание, алкоголизм и т.д.; демографические изменения: увеличение численности отдельных групп населения, миграция; плохо выполняющаяся программа борьбы с туберкулезом; распространение ВИЧ-инфекции в отдельных регионах и ряде групп населения [58,61,106].
