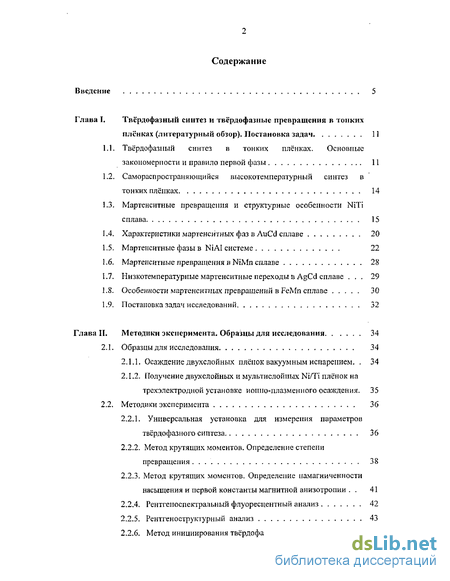

Введение
Глава I. Твердофазный синтез и твердофазные превращения в тонких пленках (литературный обзор). Постановка задач 11
1.1. Твердофазный синтез в тонких плёнках. Основные закономерности и правило первой фазы 11
1.2. Самораспространяющийся высокотемпературный синтез в тонких плёнках 14
1.3. Мартенситные превращения и структурные особенности NiTi сплава 15
1А Характеристики мартенситных фаз в ЛиCd сплаве 20
1.5. Мартенситные фазы в NiAI системе 22
1.6. Мартенситные превращения в NiMn сплаве 28
1.7. Низкотемпературные мартенситные переходы в AgCd сплаве . 29
1.8. Особенности мартенситных превращений в FeMn сплаве 30
1.9. Постановка задач исследований 32
Глава II. Методики эксперимента. Образны для исследования 34
2.1. Образцы для исследования 34
2.1.1. Осаждение двухслойных плёнок вакуумным испарением 34
2.1.2. Получение двухслойных и мультислойпых Ni/ТІ плёнок на трехэлектродной установке иошю-плазменного осаждения. 35
2.2. Методики эксперимента 36
2.2.1. Универсальная установка для измерения параметров твердофазного синтеза , 36
2.2.2. Метод крутящих моментов. Определение степени превращения 38
2.2.3. Метод крутящих моментов. Определение намагниченности насыщения и первой константы магнитной анизотропии . 41
2.2.4. Рентгеноспектральний флуоресцентный анализ 42
2.2.5. Рентгеноструктурный анализ 43
2.2.6. Метод инициирования твердофазного синтеза в плёночных системах 43
Глава III. Твердофазный синтез и мартепситные превращения в Ni/Ti двухслойных плёночных системах 45
3.1. Литературный обзор по твердофазному синтезу в системе Ti-Ni 45
3.1.1 Получение нитинола методом самораспространяющийся высокотемпературного синтеза 45
3.1.2. Особенности твердофазного синтеза и мартенситный переход в Ti/Ni мультислоях 49
3.2. Твердофазные реакции и мартенситный переход в Ti/Ni тонких плёнках 53
3.3. Выводы 57
Глава IV. Твердофазный синтез и мартепситные превращения в Cd/Au и Cd/Ag двухслойных тонких плёнках 58
4.1. Твердофазный синтез в Au/Cd тонких плёнках. Правило первой фазы. Модель мартенситоподобного механизма реакции 58
4.2. Низкотемпературный синтез и мартенситный переход в Cd/Ag топких плёнках 67
4.3. Выводы '68
Глава V. Твердофазный синтез и мартенситные превращения в Al/Ni двухслойных пленочных системах
5.1. Литературный обзор по твердофазному синтезу в пленочной системе Al-Ni 69
5.1.1. Основные закономерности твердофазного синтеза в Al/Ni мультислоях и двухслойных тонких плёнках 69
5.1.2. Фазовая последовательность в (30.3нм)А1/(20нм)№ мультислоях 69
5.1.3. Фазовая последовательность в Al/Ni мультислоях (Л =10 и
Л = 20нм) 72
5.2. Структурный анализ реакций в Al/Ni двухслойных тонких пленках, проходящий в режиме самораспространяющегося высокотемпературного синтеза 76
5.3. Ввыводы 83
Глава VI. Твердофазный синтез и мартснситпыс превращения в NiMn, FeMn и AuMn двухслойных плёнках *
6.1. Общие характеристики мартеггеитного перехода и твердофазного 84 синтеза в Ni/Mn двуслойных тонких плёнках
6.2. Особенности протекания твердофазных реакций в Fc/Mn плёнках. 86
6.3. Анализ твердофазного синтеза и мартенситі юго перехода в Au/Mn тонких плёнках 90
6.4. Выводы 93
Заключение. Основные выводы 94
Приложение 97
Литература
- Характеристики мартенситных фаз в ЛиCd сплаве
- Универсальная установка для измерения параметров твердофазного синтеза
- Получение нитинола методом самораспространяющийся высокотемпературного синтеза
- Низкотемпературный синтез и мартенситный переход в Cd/Ag топких плёнках
Введение к работе

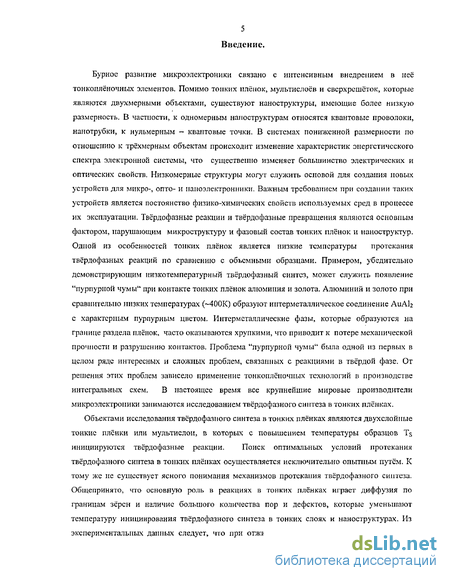

Бурное развитие микроэлектроники связано с интенсивным внедрением в неё тонкоплёночных элементов. Помимо топких плёнок, мультислоёв и сверхрешёток, которые являются двухмерными объектами, существуют наноструктуры, имеющие более низкую размерность. В частности, к одномерным наноструктурам относятся квантовые проволоки, нанотрубки, к нульмерным - квантовые точки. В системах пониженной размерности по отношению к трёхмерным объектам происходит изменение характеристик энергетического спектра электронной системы, что существенно изменяет большинство электрических и оптических свойств. Низкомерные структуры могут служить основой для создания новых устройств для микро-, опто- и напоэлектронники. Важным требованием при создании таких устройств является постоянство физико-химических свойств используемых сред в процессе их эксплуатации. Твердофазные реакции и твердофазные превращения являются основным фактором, нарушающим микроструктуру и фазовый состав тонких плёнок и наноструктур. Одной из особенностей топких плёнок является низкие температуры протекания твердофазных реакций по сравнению с объемными образцами. Примером, убедительно демонстрирующим низкотемпературный твердофазный синтез, может служить появление "пурпурной чумы" при контакте тонких плёнок алюминия и золота. Алюминий и золото при сравнительно низких температурах (-400К) образуют иптерметаллическое соединение АиАЬ с характерным пурпурным цветом. Интерметаллические фазы, которые образуются на границе раздела плёнок, часто оказываются хрупкими, что приводит к потере механической прочности и разрушению контактов. Проблема "пурпурной чумы" была одной из первых в целом ряде интересных и сложных проблем, сйязанных с реакциями в твёрдой фазе. От решения этих проблем зависело применение тонкоплепочпых технологий в производстве интегральных схем. В настоящее время все крупнейшие мировые производители микроэлектроники занимаются исследованием твердофазного синтеза в тонких плёнках.
Объектами исследования твердофазного синтеза в тонких плёнках являются двухслойные тонкие плёнки или мультислои, в которых с повышением температуры образцов Tg инициируются твердофазные реакции. Поиск оптимальных условий протекания твердофазного синтеза в тонких плёнках осуществляется исключительно опытным путем. К тому же не существует ясного понимания механизмов протекания твердофазного синтеза. Общепринято, что основную роль в реакциях в тонких плёнках играет диффузия по границам зёрен и наличие большого количества пор и дефектов, которые уменьшают температуру инициирования твердофазного синтеза в тонких слоях и наноструктурах. Из экспериментальных данных следует, что при отжиге пленок при достижении некоторой
температуры реакция может проходить в течение нескольких секунд. Это плохо объясняется диффузионным механизмом, так как коэффициент диффузии при этом должен быть близок к коэффициенту диффузии в жидкой фазе. Поэтому требуются новые подходы в объяснении механизма массопереиоса во время низкотемпературных твердофазных реакций.
Анализ многих экспериментальных данных показывает, что с повышением температуры отжига на границе раздела плёнок вначале из множества фаз присутствующих на данной диаграмме состояния реагентов образуется одна фаза. Далее с увеличением температуры отжига возможно формирование других фаз с образованием фазовой последовательности. С фундаментальной и прикладной точек важно знать:
какая фаза среди множества фаз данной бинарной системы должна образовываться первой на границе раздела пленочных конденсатов;
чем определяется температура инициирования То первой фазы

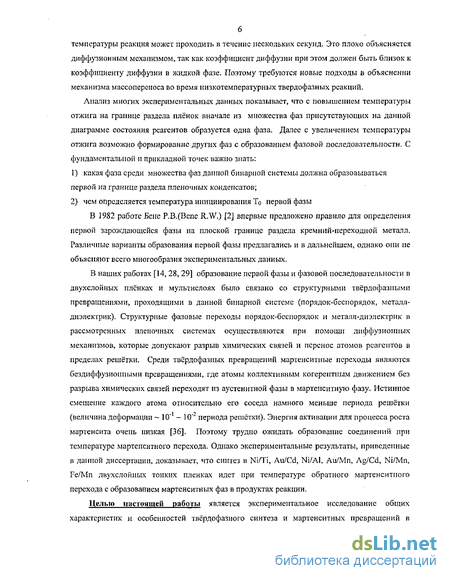

В 1982 работе Бене P.B.(Bene R.W.) [2] впервые предложено правило для определения первой зарождающейся фазы на плоской границе раздела кремний-переходной металл. Различные варианты образования первой фазы предлагались и в дальнейшем, однако они не объясняют всего многообразия экспериментальных данных.
В наших работах [14, 28, 29] образование первой фазы и фазовой последовательности в двухслойных пленках и мультислоях было связано со структурными твердофазными превращениями, проходящими в данной бинарной системе (порядок-беспорядок, металл-диэлектрик). Структурные фазовые переходы порядок-беспорядок и металл-диэлектрик в рассмотренных пленочных системах осуществляются при помощи диффузионных механизмов, которые допускают разрыв химических связей и перенос атомов реагентов в пределах решётки. Среди твердофазных превращений мартенситиые переходы являются бездиффузиоипыми превращениями, где атомы коллективным когерентным движением без разрыва химических связей переходят из аустенитной фазы в мартепситную фазу. Истинное смещение каждого атома относительно его соседа намного меньше периода решётки (величина деформации ~ 10"' - 10"2 периода решётки). Энергия активации для процесса роста мартенсита очень низкая [36]. Поэтому трудно ожидать образование соединений при температуре мартенсита ого перехода. Однако экспериментальные результаты, приведенные в данной диссертации, доказывает, что синтез в Ni/ТІ, Au/Cd, Ni/Al, Au/Mn, Ag/Cd, Ni/Mn, Fe/Mn двухслойных тонких пленках идет при температуре обратного мартенситі го го перехода с образованием мартенситных фаз в продуктах реакции.
Целью настоящей работы является экспериментальное исследование общих характеристик и особенностей твердофазного синтеза и мартенситных превращений в
7 продуктах реакции для Ni/Ti, Au/Cd, Ni/AI, Au/Mn, Ag/Cd, Ni/Mn, Fe/Mn двухслойных плёночных систем.
Объем и структура диссертации:

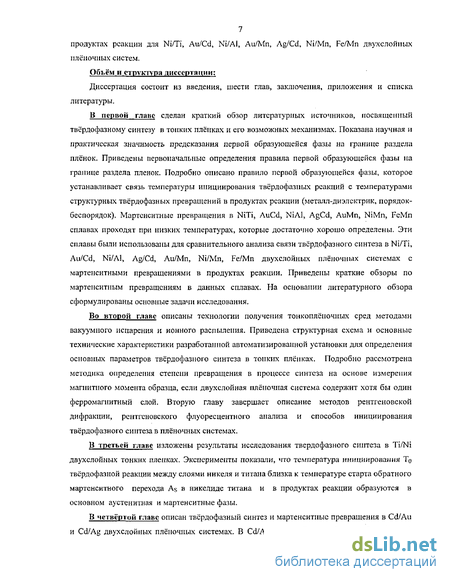

Диссертация состоит из введения, шести глав, заключения, приложения и списка литературы.
В первой главе сделан краткий обзор литературных источников, посвященный твердофазному синтезу в тонких плёнках и его возможных механизмах. Показана научная и практическая значимость предсказания первой образующейся фазы на границе раздела плёнок. Приведены первоначальные определения правила первой образующейся фазы па границе раздела пленок. Подробно описано правило первой образующейся фазы, которое устанавливает связь температуры инициирования твердофазных реакций с температурами структурных твердофазных превращений в продуктах реакции (металл-диэлектрик, порядок-беспорядок), Мартснситные превращения в NiTi, AuCd, NiAl, AgCd, AuMn, NiMn, FcMn сплавах проходят при низких температурах, которые достаточно хорошо определены. Эти сплавы были использованы для сравнительного анализа связи твердофазного синтеза в Ni/Ti, Au/Cd, Ni/AI, Ag/Cd, Au/Mn, Ni/Mn, Fe/Mn двухслойных плёночных системах с мартенситными превращениями в продуктах реакции. Приведены краткие обзоры по мартепситным превращениям в данных сплавах. На основании литературного обзора сформулированы основные задачи исследования.
Во второй главе описаны технологии получения тонкоплёночных сред методами вакуумного испарения и ионного распыления. Приведена структурная схема и основные технические характеристики разработанной автоматизированной установки для определения основных параметров твердофазного синтеза в тонких плёнках. Подробно рассмотрена методика определения степени превращения в процессе синтеза на основе измерения магнитного момента образца, если двухслойная плёночная система содержит хотя бы один ферромагнитный слой. Вторую главу завершает описание методов рентгеновской дифракции, рентгеновского флуоресцентного анализа и способов инициирования твердофазного синтеза в плёночных системах.
В третьей главе изложены результаты исследования твердофазного синтеза в Ti/Ni двухслойных тонких пленках. Эксперименты показали, что температура инициирования То твердофазной реакции между слоями никеля и титана близка к температуре старта обратного мартенситного перехода As в никелиде титана и в продуктах реакции образуются в основном аустенитная и мартенситные фазы.
В четвёртой главе описан твердофазный синтез и мартенситные превращения в Cd/Au и Cd/Ag двухслойных плёночных системах. В Cd/Au двухслойных плёнках твердофазный
8 синтез идёт в автоволновом режиме. Температура инициирования реакции между слоями золота и кадмия совпадает с температурой старта обратного мартенситного перехода AuCd сплава. Показано, что продукты реакции содержат мартенситные фазы.

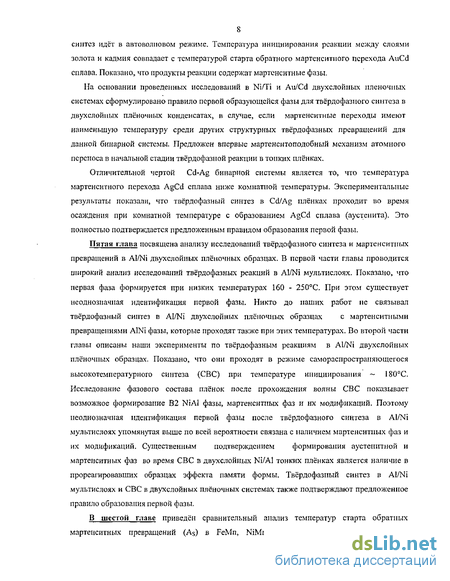

На основании проведенных исследований в Ni/Ti и Au/Cd двухслойных пленочных системах сформулировано правило первой образующейся фазы для твердофазного синтеза в двухслойных плёночных конденсатах, в случае, если мартенситные переходы имеют наименьшую температуру среди других структурных твердофазных превращений для данной бинарной системы. Предложен впервые мартенсито подобный механизм атомного переноса в начальной стадии твердофазной реакции в тонких плёнках.
Отличительной чертой Cd-Ag бинарной системы является то, что температура мартенситного перехода AgCd сплава ниже комнатной температуры. Экспериментальные результаты показали, что твердофазный синтез в Cd/Ag плёнках проходит во время осаждения при комнатной температуре с образованием AgCd сплава (аустенита). Это полностью подтверждается предложенным правилом образования первой фазы.
Пятая глава посвящена анализу исследований твердофазного синтеза и мартен ситных превращений в Al/Ni двухслойных плёночных образцах. В первой части главы проводится широкий анализ исследований твердофазных реакций в Al/Ni мультислоях. Показано, что первая фаза формируется при низких температурах 160 - 250С. При этом существует неоднозначная идентификация первой фазы. Никто до наших работ не связывал твердофазный синтез в AI/Ni двухслойных плёночных образцах с мартенситными превращениями АШІ фазы, которые проходят также при этих температурах. Во второй части главы описаны наши эксперименты по твердофазным реакциям в Al/Ni двухслойных плёночных образцах. Показано, что они проходят в режиме самораспространяющегося высокотемпературного синтеза (СВС) при температуре инициирования ~ 180С. Исследование фазового состава плёнок после прохождения волны СВС показывает возможное формирование В2 NiAl фазы, мартенситпых фаз и их модификаций. Поэтому неоднозначная идентификация первой фазы после твердофазного синтеза в Al/Ni мультислоях упомянутая выше по всей вероятности связана с наличием мартенситпых фаз и их модификаций. Существенным подтверждением формирования аустенитной и мартенсити ых фаз во время СВС в двухслойных Ni/Al тонких плёнках является наличие в прореагировавших образцах эффекта памяти формы. Твердофазный синтез в Al/Ni мультислоях и СВС в двухслойных плёночных системах также подтверждают предложенное правило образования первой фазы.
В шестой главе приведён сравнительный анализ температур старта обратных мартенсигных превращений (As) в FeMn, NiMn, AuMa сплавах с температурами
инициирования твердофазного синтеза (Т0) в Fc/Mn, Ni/Mn, Ли/Mn двухслойных плёночных системах. Показано, что с экспериментальной точностью эти температуры совпадают. Фазовый анализ, проведённый в прореагировавших образцах, также показывает формирование мартенситных фаз в продуктах реакции. Результаты исследований шестой главы не противоречат предложенному правилу образования первой фазы.
Заканчивается диссертация подведением итогов и списком цитируемой литературы.

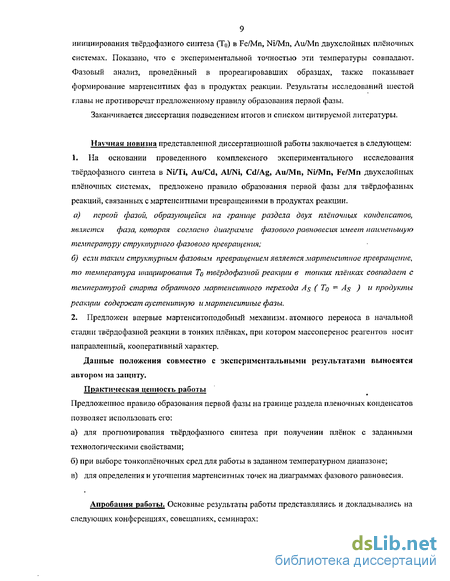

Научная новизна представленной диссертационной работы заключается в следующем:
1. На основании проведенного комплексного экспериментального исследования
твердофазного синтеза в Ni/Ti, Au/Cd, Al/Ni, Cd/Ag, Au/Mn, Ni/Mn, Fe/Mn двухслойных
плёночных системах, предложено правило образования первой фазы для твердофазных
реакций, связанных с мартенситными превращениями в продуктах реакции.
а) первой фазой, образующейся на границе раздела двух плёночных конденсатов,
является фаза, которая согласно диаграмме фазового равновесия имеет наименьшую
температуру структурного фазового превращения;
б) если таким структурньш фазовым превращением является мартенситное превращение,
то температура инициирования То твердофазной реакции в топких плёнках совпадает с
температурой старта обратного мартенситного перехода А ( Tq = А$ ) и продукты
реакции содержат аустенитную и мартенситные фазы.
2. Предложен впервые мартенситоподобный механизм, атомного переноса в начальной
стадии твердофазной реакции в тонких плёнках, при котором массоперенос реагентов носит
направленный, кооперативный характер.
Данные положения совместно с экспериментальными результатами вьшосїітся автором на защиту.
Практическая ценность работы Предложенное правило образования первой фазы на границе раздела пленочных конденсатов позволяет использовать его:
а) для прогнозирования твердофазного синтеза при получении плёнок с заданными
технологическими свойствами;
б) при выборе тонкоплёночных сред для работы в заданном температурном диапазоне;
в) для определения и уточнения мартенситных точек на диаграммах фазового равновесия.
Апробация работы. Основные результаты работы представлялись и докладывались на следующих конференциях, совещаниях, семинарах:
на VI Международном симпозиуме по самораспространяющемуся высокотемпературному синтезу (SHS-200I), Технион, Хайфа, Израиль, 2002.
на Всероссийской конференции "Процессы горения и взрыва в фнзикохимии и технологии неорганических материалов", Москва,2002.
на И Международном симпозиуме "Фазовые превращения в твёрдых растворах и сплавах " (ОМА-II), Сочи, 2001.
на XII Всероссийском симпозиуме по горению и взрыву, Черноголовка, 2000.
на семинарах в институте структурной макрокинетики и проблем материаловедения, Черноголовка, 1999, 2000.
на VIII международной конференции по спеканию и II международной конференции по фундаментальным основам механохимических технологий "MECHANOCHEMICAL SYNTHESIS AND SINTERING", Новосибирск, 2004.
На IX Международной конференции "Физико-химические процессы в неорганических материалах", Кемерово, 2004.
наХШ Всероссийском симпозиуме по горению и взрыву, Черноголовка, 2005.
