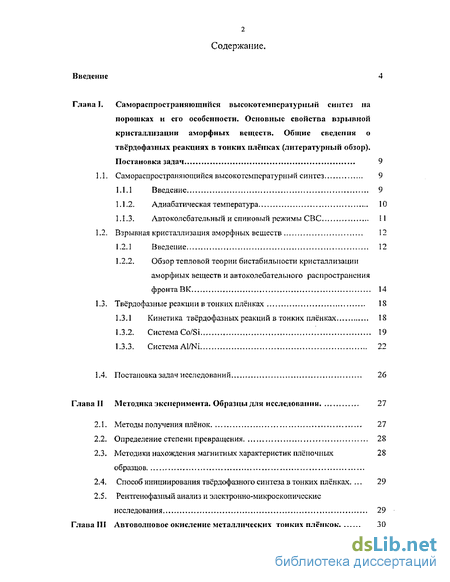

Содержание к диссертации
Введение
Глава I. Самораспространяющийся высокотемпературный синтез на порошках и его особенности. Основные свойства взрывной кристаллизации аморфных веществ. Общие сведения о твердофазных реакциях в тонких плёнках (литературный обзор). Постановка задач 9
1.1. Самораспространяющийся высокотемпературный синтез 9
1.1.1 Введение 9
1.1.2. Адиабатическая температура 10
1.1.3. Автоколебательный и спиновый режимы СВС 11
1.2. Взрывная кристаллизация аморфных веществ 12
1.2.1 Введение 12
1.2.2. Обзор тепловой теории бистабилыюсти кристаллизации аморфных веществ и автоколебательного распространения фронта ВК 14
1.3. Твердофазные реакции в тонких плёнках 18
1.3.1 Кинетика твердофазных реакций в тонких плёнках 18
1.3.2. Система Co/Si 19
1.3.3. Система Al/Ni 22
1.4. Постановка задач исследований 26
Глава II Методика эксперимента. Образцы для исследовании 27
2.1. Методы получения плёнок 27
2.2. Определение степени превращения 28
2.3. Методики нахождения магнитных характеристик плёночных образцов 28
2.4. Способ инициирования твердофазного синтеза в тонких плёнках 29
2.5. Ректгенофазный анализ и электронно-микроскопические исследования , 29

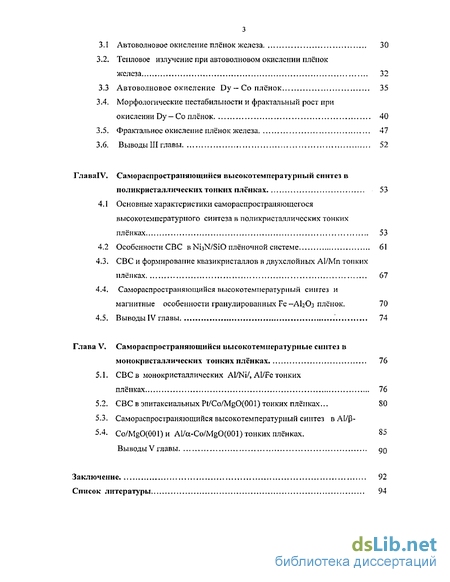

Глава III Автоволновое окисление металлических тонких плёнкок 30
3.1 Автоволновое окисление плёнок железа 30
3.2. Тепловое излучение при автоволновом окислении плёнок железа.. 32
3.3 Автоволновое окисление Dy — Со плёнок 35
3.4. Морфологические нестабильности и фрактальный рост при окислении Dy —Со плёнок 40
3.5. Фрактальное окисление плёнок железа 47
3.6. Выводы III главы 52
Глава IV. Самораспространяющийся высокотемпературный синтез в поликристаллических тонких пленках . 53
4.1 Основные характеристики самораспространяющегося высокотемпературного синтеза в поликристаллических тонких плёнках 53
4.2 Особенности СВС в Ni3N/SiO плёночной системе 61
4.3. СВС и формирование квазикристаллов в двухслойных Al/Mn топких плёи ках 67
4.4. Самораспространяющийся высокотемпературный синтез и магнитные особенности гранулированных Fe -AhO плёнок . 70
4.5. Выводы IV главы 74
Глава V. Самораспространяюшийс» пыеокотемпературные синтез в монокристаллических тонких плёнках 76
5.1. СВС в монокристаллических Al/Ni/, Al/Fe тонких плёнках 76
5.2. СВС в эпитаксиальных Pt/Co/MgO(001) тонких плёнках... 80
5.3. Самораспространяющийся высокотемпературный синтез в А1/(3-
5.4. Co/MgO(001)H Al/cc-Co/MgO(001) тонких плёнках. 85
Выводы V главы 90
Заключение 92
Список литературы 94
- Обзор тепловой теории бистабилыюсти кристаллизации аморфных веществ и автоколебательного распространения фронта ВК
- Методики нахождения магнитных характеристик плёночных образцов
- Морфологические нестабильности и фрактальный рост при окислении Dy —Со плёнок
- Самораспространяющийся высокотемпературный синтез и магнитные особенности гранулированных Fe -AhO плёнок
Введение к работе

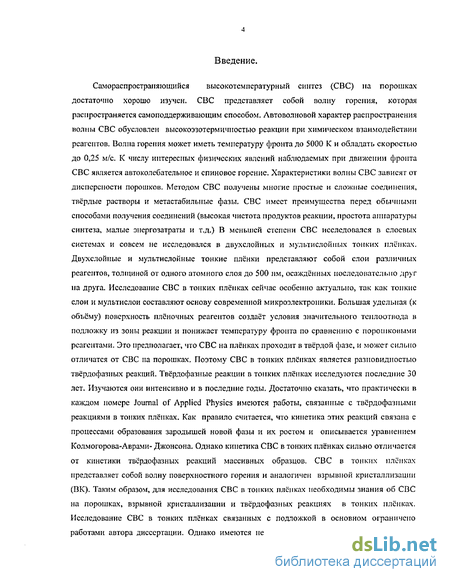

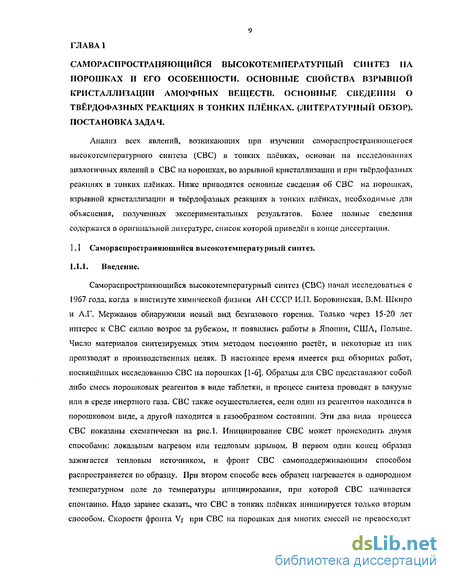

Самораспространяющийся высокотемпературный синтез (СВС) па порошках достаточно хорошо изучен. СВС представляет собой волну горения, которая распространяется самоподдерживающим способом. Автоволновой характер распространения волны СВС обусловлен высокоэзотермичиостью реакции при химическом взаимодействии реагентов. Волна горения может иметь температуру фронта до 5000 К и обладать скоростью до 0,25 м/с. К числу интересных физических явлений наблюдаемых при движении фронта СВС является автоколебательное и спиновое горение. Характеристики волны СВС зависят от дисперсности порошков. Методом СВС получены многие простые и сложные соединения, твёрдые растворы и метастабильные фазы. СВС имеет преимущества перед обычными способами получения соединений (высокая чистота продуктов реакции, простота аппаратуры синтеза, малые энергозатраты и т.д.) В меньшей степени СВС исследовался в слоевых системах и совсем не исследовался в двухслойных и мультислойных тонких плёнках. Двухслойные и мультислойные тонкие плёнки представляют собой слои различных реагентов, толщиной от одного атомного слоя до 500 им, осаждённых последовательно друг на друга. Исследование СВС в тонких плёнках сейчас особенно актуально, так как тонкие слои и мультислои составляют основу современной микроэлектроники. Большая удельная (к объёму) поверхность плёночных реагентов создаёт условия значительного тсилоотнода в подложку из зоны реакции и понижает температуру фронта по сравнению с порошковыми реагентами. Это предполагает, что СВС на плёнках проходит в твёрдой фазе, и может сильно отличатся от СВС на порошках. Поэтому СВС в тонких плёнках является разновидностью твердофазных реакций. Твердофазные реакции в тонких плёнках исследуются последние 30 лет. Изучаются они интенсивно и в последние годы. Достаточно сказать, что практически в каждом номере Journal of Applied Physics имеются работы, связанные с твердофазными реакциями в тонких плёнках. Как правило считается, что кинетика этих реакций связана с процессами образования зародышей новой фазы и их ростом и описывается уравнением Колмогорова-Аврами- Джонсона. Однако кинетика СВС в тонких плёнках сильно отличается от кинетики твердофазных реакций массивных образцов. СВС в тонких плёнках представляет собой волну поверхностного горения и аналогичен взрывной кристаллизации (ВК). Таким образом, для исследования СВС в тонких пленках необходимы знания об СВС на порошках, взрывной кристаллизации и твердофазных реакциях в тонких пленках. Исследование СВС в тонких плёнках связанных с подложкой в основном ограничено работами автора диссертации. Однако имеются несколько работ по взрывным реакциям,
5 которые реально являются СВС в тонких плёнках. Поэтому исследование С ВС в топких плёнках может иметь фундаментальное значение при изучении химического механизма структурных фазовых переходов и твердофазных реакций на порошках.
Работа посвящена исследованию СВС в тонких пленках, их механизмов, особенностей связанных с тсплофизическими характеристиками подложек.
Диссертация состоит из пяти глав.
В первой главе даются краткие литературные сведения о СВС на порошках, взрьшной кристаллизации и твердофазных реакциях в тонких плёнках. Взрывная кристаллизация (ВК), происходящая под действием однородного или локального нагрева в аморфных плёнках аналогична СВС в тонких плёнках. Тепловой профиль фронта ВК схож с профилем теплового фронта СВС в тонких плёнках. Однако скрытая теплота превращения аморфной фазы в кристаллическую, как правило, меньше теплоты образования продуктов реакции, поэтому температуры фронта СВС в тонких плёнках должна быть выше температур фронта, чем при ВК. Это предполагает возможность формирования жидкой зоны на фронте СВС. Тепловые теории СВС на порошках и ВК хорошо развиты. Они объясняют появление автоколебательных режимов фронтов СВС и ВК, спинового горения при СВС на порошках и морфологических нестабилыюстей при ВК. Поэтому эти теории используются при анализе явлений, возникающих во время СВС в тонких плёнках. Твердофазные реакции в тонких плёнках протекают при температурах значительно ниже, чем на порошках. На основании обзора в конце первой главы формулируются задачи исследований.
Во второй главе описываются методы получения тонких двухслойных пленок и мультислосв. Также приводится описание методик определение степени превращения, нахождения магнитных характеристик плёночных образцов. Далее дан способ инициирования твердофазного синтеза в тонких плёнках. Кратко описаны стандартные методики реї птенофаз ного анализа и электронно-микроскопических исследований плёночных образцов.

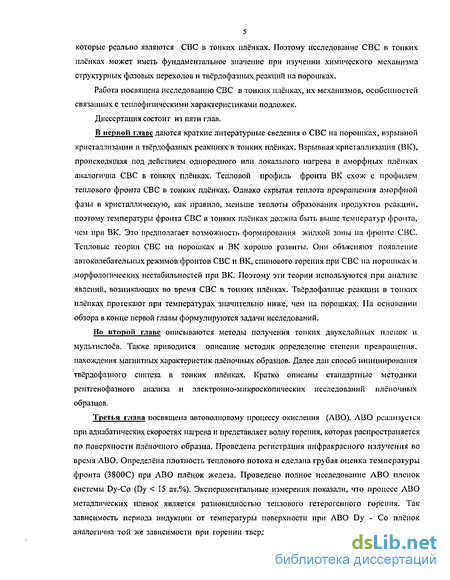

Третья глава посвящена автоволновому процессу окисления (ЛВО). ЛВО реализуется при адиабатических скоростях нагрева и представляет волну горения, которая распространяется по поверхности пленочного образца. Проведена регистрация инфракрасного излучения во время ЛВО. Определена плотность теплового потока и сделана грубая оценка температуры фронта (3800С) при АВО плёнок железа. Проведено полное исследование ЛВО пленок системы Dy-Co (Dy < 15 ат.%). Экспериментальные измерения показали, что процесс ЛВО металлических пленок является разновидностью теплового гетерогенного горения. Так зависимость периода индукции от температуры поверхности при ЛВО Dy - Со плёнок аналогична той же зависимости при горении твердого топлива. Л также влияние давления
воздуха на критическую температуру, являющуюся температурой воспламенения сплава, удовлетворяет закону Семенова. Значительная часть третьей главы посвящена механизмам, которые объясняют образование фрактальных кластеров при окислении металлических плёнок. Предполагается, что фрактальные картины возникают в результате образования жидкой зоны на фронте окисления. Жидкая зона фронта может приводить к образованию морфологических неустойчивостей, подобно неустойчивостям вязких пальцев в ячейках Хеле-Шоу и Секерки - Маллинза.

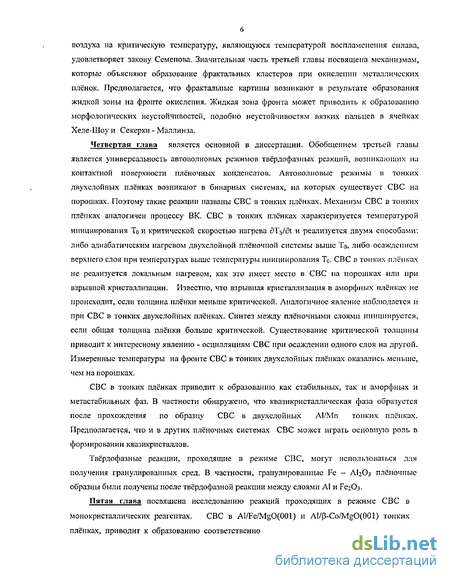

Четвертая глава является основной в диссертации. Обобщением третьей главы является универсальность автоволновых режимов твердофазных реакций, возникающих па контактной поверхности плёночных конденсатов, Автоволновые режимы в тонких двухслойных плёнках возникают в бинарных системах, на которых существует СВС на порошках. Поэтому такие реакции названы СВС в тонких плёнках. Механизм СВС в тонких плёнках аналогичен процессу ВК. СВС в тонких плёнках характеризуется температурой инициирования То и критической скоростью нагрева дТ$/д\ и реализуется двумя способами: либо адиабатическим нагревом двухслойной плёночной системы выше То, либо осаждением верхнего слоя при температурах выше температуры инициирования То. СВС в топких плёнках не реализуется локальным нагревом, как это имеет место в СВС на порошках или при взрывной кристаллизации. Известно, что взрывная кристаллизация в аморфных плёнках не происходит, если толщина плёнки меньше критической. Аналогичное явление наблюдается и при СВС в тонких двухслойных плёнках. Синтез между плёночными слоями инициируется, если общая толщина плёнки больше критической. Существование критической толщины приводит к интересному явлению - осцилляциям СВС при осаждении одного слоя на другой. Измеренные температуры на фронте СВС в тонких двухслойных плёнках оказались меньше, чем на порошках.
СВС в тонких плёнках приводит к образованию как стабильных, так и аморфных и метастабильных фаз. В частности обнаружено, что квазикристаллическая фаза образуется после прохождения по образцу СВС в двухслойных А1/Мп топких плёнках. Предполагается, что и в других плёночных системах СВС может играть основную роль в формировании квазикристаллов.
Твердофазные реакции, проходящие в режиме СВС, могут использоваться для получения гранулированных сред. В частности, гранулированные Fe - AI2O3 плёночные образны были получены после твердофазной реакции между слоями А1 и РегОз.
Пятая глава посвящена исследованию реакций проходящих в режиме СВС в монокристаллических реагентах, СВС в Al/Fe/MgO(001) и Al/p-Co/iVTgO(001) тонких плёнках, приводит к образованию соответственно FeAl и СоА1 сверхструктур, которые
эпитаксиально растут на остаточном монокристаллическом слое Fe и р-Со. Подробно рассмотрен твердофазный синтез в двухслойных и мультислойных Pt/Co(00I) тонких плёнках. После синтеза в двухслойных плёночных образцах неупорядоченная PtCo(OOl) фаза эпитаксиально растёт на межфазной границе слоев кобатьта и платины. В мультислойных Pt/Co(001) тонких плёнках после СВС неупорядоченная PtCo(OOl) фаза также образуется на поверхности (OOl)MgO. Дальнейшее повышение температуры отжига приводит к формированию CoPt3 фазы. На примере исследования СВС между плёнками гексагонального и кубического кобальта с алюминием показано, что политиппые модификации и структурные низкоэнергетические особенности реагентов не изменяют температуру инициирования СВС и первую фазу, образующуюся в продуктах реакции. СВС в монокристаллических плёнках может найти применение для получения мопокристаллических продуктов реакции.
Диссертация заканчивается разделом « Основные выводы исследований ».
Основные научные результаты диссертации:

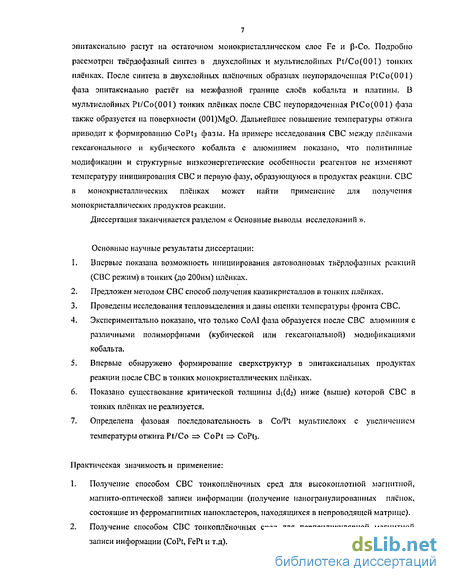

Впервые показана возможность инициирования автоволновых твердофазных реакций (СВС режим) в тонких (до 200нм) плёнках.
Предложен методом СВС способ получения кваз и кристаллов в тонких плёнках.
Проведены исследования тепловыделения и даны оценки температуры фронта СВС,
Экспериментально показано, что только CoAI фаза образуется после СВС алюминия с различными полиморфными (кубической или гексагональной) модификациями кобальта.
Впервые обнаружено формирование сверхструктур в эпитаксиальных продуктах реакции после СВС в тонких монокристаллических плёнках.
Показано существование критической толщины ditch) ниже (выше) которой СВС в тонких плёнках не реализуется.
Определена фазовая последовательность в Co/Pt мультислоях с увеличением температуры отжига Pt/Co => CoPt => CoPt3.
Практическая значимость и применение:
Получение способом СВС тонкоплёночных сред для высокоплотпой магнитной, магнито-оптической записи информации (получение наногранулировапиых плёнок, состоящие из ферромагнитных панокластеров, находящихся в непроводящей матрице).
Получение способом СВС тон коплен очных сред для перпендикулярной магнитной записи информации (CoPt, FePt и т.д).
Изготовление методом СВС плёнок ферритов,
Изготовление способом СВС плёнки нитридов галлия, алюминия, индия, которые являются важными материалами оптоэлектроники.

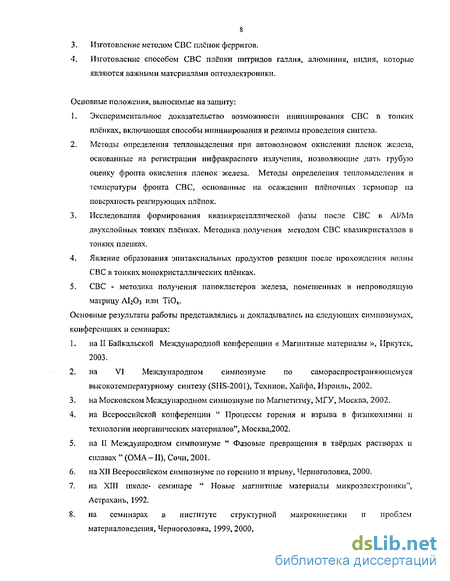

Основные положения, выносимые на защиту:
Экспериментальное доказательство возможности инициирования СВС в топких плёнках, включающая способы инициирования и режимы проведения синтеза.
Методы определения тепловьщелепия при автоволновом окислении пленок железа, основанные на регистрации инфракрасного излучения, позволяющие дать грубую оценку фронта окисления пленок железа. Методы определения тепловыделения и температуры фронта СВС, основанные на осаждении плёночных термопар па поверхность реагирующих плёнок,
Исследования формирования квазикристаллической фазы после СВС в А1/Мп двухслойных тонких плёнках. Методика получения методом СВС квазикристаллов в тонких пленках.
Явление образования эпитаксиальных продуктов реакции после прохождения волны СВС в тонких монокристаллических плёнках.
СВС - методика получения нанокластсров железа, помещенных в непроводящую матрицу AhOj или TiOx.
Основные результаты работы представлялись и докладывались па следующих симпозиумах, конференциях и семинарах:
на II Байкальской Международной конференции « Магнитные материалы », Иркутск, 2003.
на VI Международном симпозиуме по самораспространяющемуся высокотемпературному синтезу (SHS-2001), Техниоп, Хайфа, Израиль, 2002.
на Московском Международном симпозиуме по Магнетизму, МГУ, Москва, 2002.
на Всероссийской конференции " Процессы горения и взрыва в физикохимии и технологии неорганических материалов", Москва,2002.
на II Международном симпозиуме " Фазовые превращения в твёрдых растворах и сплавах " (ОМА - II), Сочи, 2001.
на XII Всероссийском симпозиуме по горению и взрыву, Черноголовка, 2000.
на XIII школе- семинаре " Новые магнитные материалы микроэлектроники", Астрахань, 1992.
на семинарах в институте структурной макрокинетики и проблем материаловедения, Черноголовка, 1999,2000,
