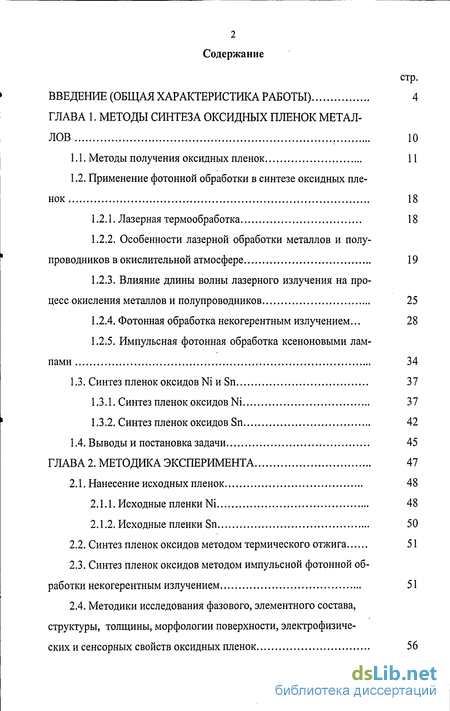

Введение
ГЛАВА 1. Методы синтеза оксидных пленок металлов 10
1.1. Методы получения оксидных пленок 11
1.2. Применение фотонной обработки в синтезе оксидных пленок 18
1.2.1. Лазерная термообработка 18
1.2.2. Особенности лазерной обработки металлов и полупроводников в окислительной атмосфере 19
1.2.3. Влияние длины волны лазерного излучения на процесс окисления металлов и полупроводников 25
1.2.4. Фотонная обработка некогерентным излучением 28
1.2.5. Импульсная фотонная обработка ксеноновыми лампами 34
1.3. Синтез пленок оксидов Ni и Sn 37
1.3.1. Синтез пленок оксидов Ni 37
1.3.2. Синтез пленок оксидов Sn 42
1.4. Выводы и постановка задачи 45
ГЛАВА 2. Методика эксперимента 47
2.1. Нанесение исходных пленок 48
2.1.1. Исходные пленки Ni 48
2.1.2. Исходные пленки Sn 50
2.2. Синтез пленок оксидов методом термического отжига 51
2.3. Синтез пленок оксидов методом импульсной фотонной обработки некогерентным излучением 51
2.4. Методики исследования фазового, элементного состава, структуры, толщины, морфологии поверхности, электрофизических и сенсорных свойств оксидных пленок 56

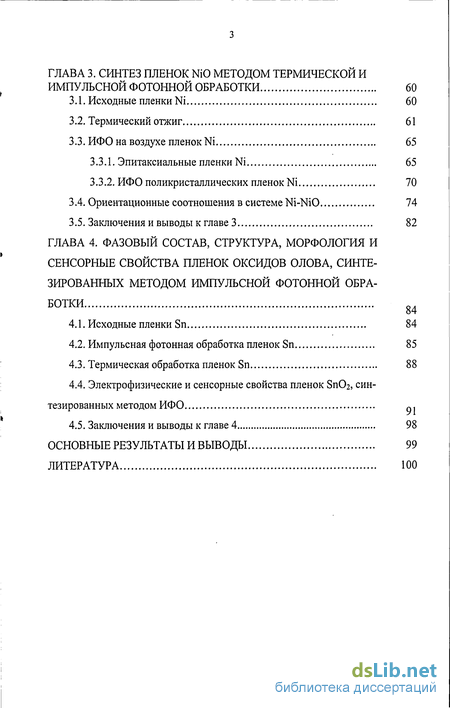

ГЛАВА 3. Синтез пленок nio методом термической и импульсной фотонной обработки 60
3.1. Исходные пленки Ni 60
3.2. Термический отжиг 61
3.3. ИФО на воздухе пленок Ni 65
3.3.1. Эпитаксиальные пленки Ni 65
3.3.2. ИФО поликристаллических пленок Ni 70
3.4. Ориентационные соотношения в системе Ni-NiO 74
3.5. Заключения и выводы к главе 3 82
ГЛАВА 4. Фазовый состав, структура, морфология и сенсорные свойства пленок оксидов олова, синте зированных методом импульсной фотонной обработки 84
4.1. Исходные пленки Sn 84
4.2. Импульсная фотонная обработка пленок Sn 85
4.3. Термическая обработка пленок Sn 88
4.4. Электрофизические и сенсорные свойства пленок Sn02, синтезированных методом ИФО
4.5. Заключения и выводы к главе 4 98
Основные результаты и выводы 99
Литература 100
- Особенности лазерной обработки металлов и полупроводников в окислительной атмосфере
- Синтез пленок оксидов Ni и Sn
- Методики исследования фазового, элементного состава, структуры, толщины, морфологии поверхности, электрофизических и сенсорных свойств оксидных пленок
- ИФО поликристаллических пленок Ni

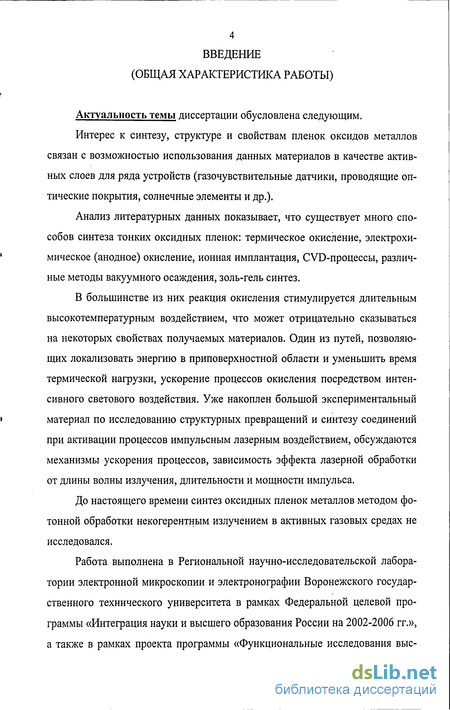

Введение к работе
(ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ)
Актуальность темы диссертации обусловлена следующим.
Интерес к синтезу, структуре и свойствам пленок оксидов металлов связан с возможностью использования данных материалов в качестве активных слоев для ряда устройств (газочувствительные датчики, проводящие оптические покрытия, солнечные элементы и др.).
Анализ литературных данных показывает, что существует много способов синтеза тонких оксидных пленок: термическое окисление, электрохимическое (анодное) окисление, ионная имплантация, CVD-процессы, различные методы вакуумного осаждения, золь-гель синтез.
В большинстве из них реакция окисления стимулируется длительным высокотемпературным воздействием, что может отрицательно сказываться на некоторых свойствах получаемых материалов. Один из путей, позволяющих локализовать энергию в приповерхностной области и уменьшить время термической нагрузки, ускорение процессов окисления посредством интенсивного светового воздействия. Уже накоплен большой экспериментальный материал по исследованию структурных превращений и синтезу соединений при активации процессов импульсным лазерным воздействием, обсуждаются механизмы ускорения процессов, зависимость эффекта лазерной обработки от длины волны излучения, длительности и мощности импульса.
До настоящего времени синтез оксидных пленок металлов методом фотонной обработки некогерентным излучением в активных газовых средах не исследовался.
Работа выполнена в Региональной научно-исследовательской лаборатории электронной микроскопии и электронографии Воронежского государственного технического университета в рамках Федеральной целевой программы «Интеграция науки и высшего образования России на 2002-2006 гг.», а также в рамках проекта программы «Функциональные исследования вые-
5
шей школы в области естественных и гуманитарных наук «Университеты
России»» (гранты № УР.06.01.002, УР.06.01.009) и РФФИ (грант № 06-03-
\ 96503-р_центр_офи).

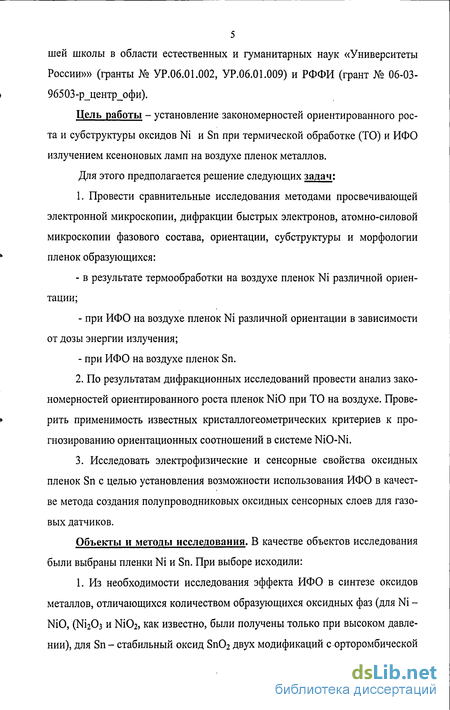

Цель работы - установление закономерностей ориентированного роста и субструктуры оксидов Ni и Sn при термической обработке (ТО) и ИФО излучением ксеноновых ламп на воздухе пленок металлов. Для этого предполагается решение следующих задач;
1. Провести сравнительные исследования методами просвечивающей
электронной микроскопии, дифракции быстрых электронов, атомно-силовой
микроскопии фазового состава, ориентации, субструктуры и морфологии
ь пленок образующихся:
в результате термообработки на воздухе пленок Ni различной ориентации;
при ИФО на воздухе пленок Ni различной ориентации в зависимости от дозы энергии излучения;
при ИФО на воздухе пленок Sn.
2. По результатам дифракционных исследований провести анализ зако
номерностей ориентированного роста пленок NiO при ТО на воздухе. Прове-
> рить применимость известных кристаллогеометрических критериев к про-
гнозированию ориентационных соотношений в системе NiO-Ni.
3. Исследовать электрофизические и сенсорные свойства оксидных
пленок Sn с целью установления возможности использования ИФО в качест
ве метода создания полупроводниковых оксидных сенсорных слоев для газо
вых датчиков.
Объекты и методы исследования. В качестве объектов исследования были выбраны пленки Ni и Sn. При выборе исходили:
1. Из необходимости исследования эффекта ИФО в синтезе оксидов металлов, отличающихся количеством образующихся оксидных фаз (для Ni -NiO, (МгОз и Ni02, как известно, были получены только при высоком давлении), для Sn - стабильный оксид Sn02 двух модификаций с орторомбической
и тетрагональной решетками и метастабильное соединение SnO с тетрагональной решеткой типа РЬО).
Из возможности электронно-микроскопического исследования закономерностей ориентированного роста в системах с разной сложностью кристаллических решеток (NiO - кубическая решетка типа NaCl и Sn02 - с тетрагональной решеткой типа рутила и орторомбической решеткой).
Из возможностей практического применения исследуемых оксидов в качестве материалов активных слоев для ряда устройств (проводящие оптические покрытия, газовые сенсоры и солнечные элементы и др.).

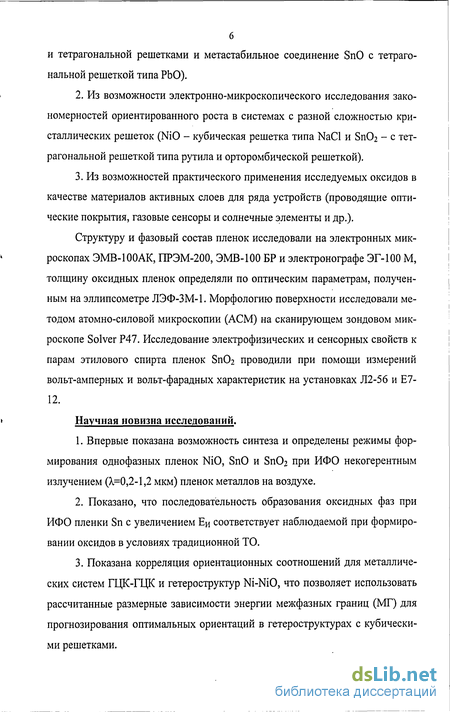

Структуру и фазовый состав пленок исследовали на электронных микроскопах ЭМВ-ЮОАК, ПРЭМ-200, ЭМВ-100 БР и электронографе ЭГ-100 М, толщину оксидных пленок определяли по оптическим параметрам, полученным на эллипсометре ЛЭФ-ЗМ-1. Морфологию поверхности исследовали методом атомно-силовой микроскопии (АСМ) на сканирующем зондовом микроскопе Solver Р47. Исследование электрофизических и сенсорных свойств к парам этилового спирта пленок SnCb проводили при помощи измерений вольт-амперных и вольт-фарадных характеристик на установках Л2-56 и Е7-12.
Научная новизна исследований.
Впервые показана возможность синтеза и определены режимы формирования однофазных пленок NiO, SnO и Sn02 при ИФО некогерентным излучением (^=0,2-1,2 мкм) пленок металлов на воздухе.
Показано, что последовательность образования оксидных фаз при ИФО пленки Sn с увеличением Ей соответствует наблюдаемой при формировании оксидов в условиях традиционной ТО.
Показана корреляция ориентационных соотношений для металлических систем ГЦК-ГЦК и гетероструктур Ni-NiO, что позволяет использовать рассчитанные размерные зависимости энергии межфазных границ (МГ) для прогнозирования оптимальных ориентации в гетероструктурах с кубическими решетками.

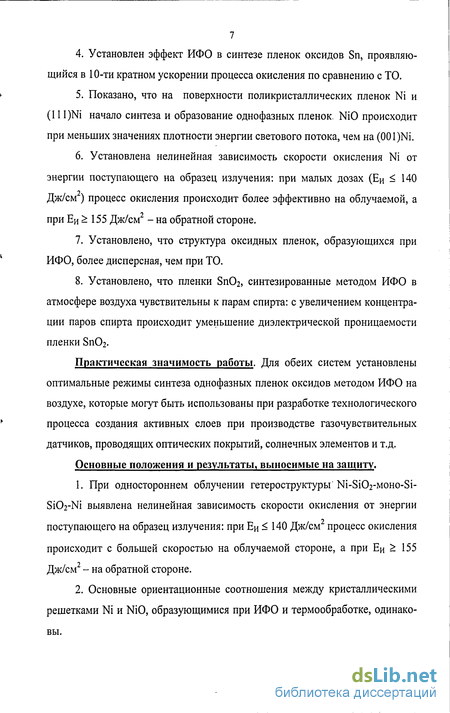

Установлен эффект ИФО в синтезе пленок оксидов Sn, проявляющийся в 10-ти кратном ускорении процесса окисления по сравнению с ТО.
Показано, что на поверхности поликристаллических пленок Ni и (11 l)Ni начало синтеза и образование однофазных пленок. NiO происходит при меньших значениях плотности энергии светового потока, чем на (OOl)Ni.
Установлена нелинейная зависимость скорости окисления Ni от энергии поступающего на образец излучения: при малых дозах (Еи ^ 140 Дж/см ) процесс окисления происходит более эффективно на облучаемой, а при Еи > 155 Дж/см - на обратной стороне.
Установлено, что структура оксидных пленок, образующихся при ИФО, более дисперсная, чем при ТО.
Установлено, что пленки Sn02, синтезированные методом ИФО в атмосфере воздуха чувствительны к парам спирта: с увеличением концентрации паров спирта происходит уменьшение диэлектрической проницаемости пленки Sn02-
Практическая значимость работы. Для обеих систем установлены оптимальные режимы синтеза однофазных пленок оксидов методом ИФО на воздухе, которые могут быть использованы при разработке технологического процесса создания активных слоев при производстве газочувствительных датчиков, проводящих оптических покрытий, солнечных элементов и т.д.
Основные положения и результаты, выносимые на защиту.
При одностороннем облучении гетероструктуры Ni-Si02-MOHO-Si-Si02-Ni выявлена нелинейная зависимость скорости окисления от энергии поступающего на образец излучения: при Еи < 140 Дж/см процесс окисления происходит с большей скоростью на облучаемой стороне, а при Еи > 155 Дж/см - на обратной стороне.

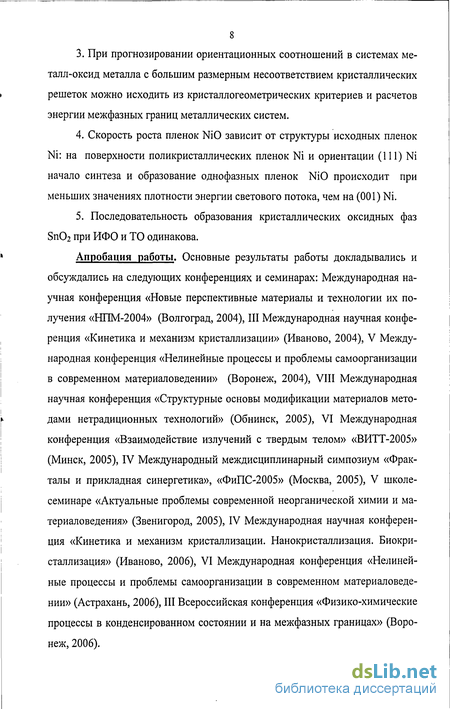

Основные ориентационные соотношения между кристаллическими решетками Ni и NiO, образующимися при ИФО и термообработке, одинако-
вы.
3. При прогнозировании ориентационных соотношений в системах ме
талл-оксид металла с большим размерным несоответствием кристаллических
» решеток можно исходить из кристаллогеометрических критериев и расчетов
энергии межфазных границ металлических систем.
Скорость роста пленок NiO зависит от структуры исходных пленок Ni: на поверхности поликристаллических пленок Ni и ориентации (111) Ni начало синтеза и образование однофазных пленок NiO происходит при меньших значениях плотности энергии светового потока, чем на (001) Ni.
Последовательность образования кристаллических оксидных фаз Sn02 при ИФО и ТО одинакова.
1 Апробация работы. Основные результаты работы докладывались и
обсуждались на следующих конференциях и семинарах: Международная научная конференция «Новые перспективные материалы и технологии их получения «НПМ-2004» (Волгоград, 2004), III Международная научная конференция «Кинетика и механизм кристаллизации» (Иваново, 2004), V Международная конференция «Нелинейные процессы и проблемы самоорганизации в современном материаловедении» (Воронеж, 2004), VIII Международная научная конференция «Структурные основы модификации материалов мето-
» дами нетрадиционных технологий» (Обнинск, 2005), VI Международная
конференция «Взаимодействие излучений с твердым телом» «ВИТТ-2005»
| (Минск, 2005), IV Международный междисциплинарный симпозиум «Фрак-
талы и прикладная синергетика», «ФиПС-2005» (Москва, 2005), V школе-семинаре «Актуальные проблемы современной неорганической химии и материаловедения» (Звенигород, 2005), IV Международная научная конференция «Кинетика и механизм кристаллизации. Нанокристаллизация. Биокристаллизация» (Иваново, 2006), VI Международная конференция «Нелинейные процессы и проблемы самоорганизации в современном материаловедении» (Астрахань, 2006), III Всероссийская конференция «Физико-химические процессы в конденсированном состоянии и на межфазных границах» (Воронеж, 2006).

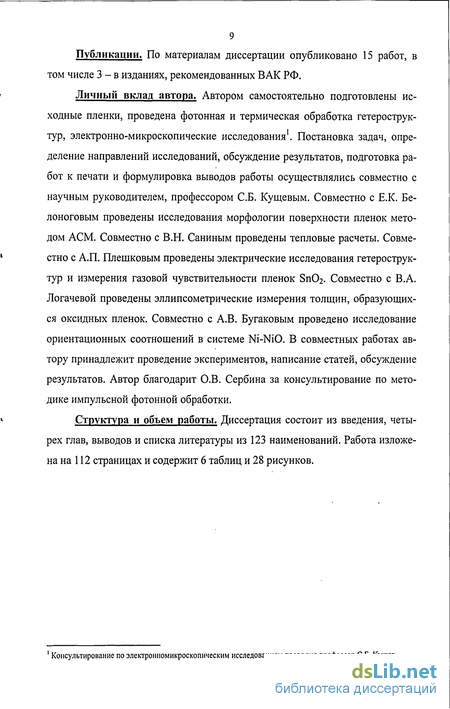

Публикации. По материалам диссертации опубликовано 15 работ, в том числе 3 - в изданиях, рекомендованных ВАК РФ.
Личный вклад автора. Автором самостоятельно подготовлены исходные пленки, проведена фотонная и термическая обработка гетерострук-тур, электронно-микроскопические исследования1. Постановка задач, определение направлений исследований, обсуждение результатов, подготовка работ к печати и формулировка выводов работы осуществлялись совместно с научным руководителем, профессором СБ. Кущевым. Совместно с Е.К. Бе-лоноговым проведены исследования морфологии поверхности пленок методом АСМ. Совместно с В.Н. Саниным проведены тепловые расчеты. Совместно с А.П. Плешковым проведены электрические исследования гетерострук-тур и измерения газовой чувствительности пленок SnC>2. Совместно с В.А. Логачевой проведены эллипсометрические измерения толщин, образующихся оксидных пленок. Совместно с А.В. Бугаковым проведено исследование ориентационных соотношений в системе Ni-NiO. В совместных работах автору принадлежит проведение экспериментов, написание статей, обсуждение результатов. Автор благодарит О.В. Сербина за консультирование по методике импульсной фотонной обработки.
Структура и объем работы. Диссертация состоит из введения, четырех глав, выводов и списка литературы из 123 наименований. Работа изложена на 112 страницах и содержит 6 таблиц и 28 рисунков.
1 Консультирование по электронномикроскопическим исследованиям проводил профессор СБ. Кушев
