Содержание к диссертации
Введение

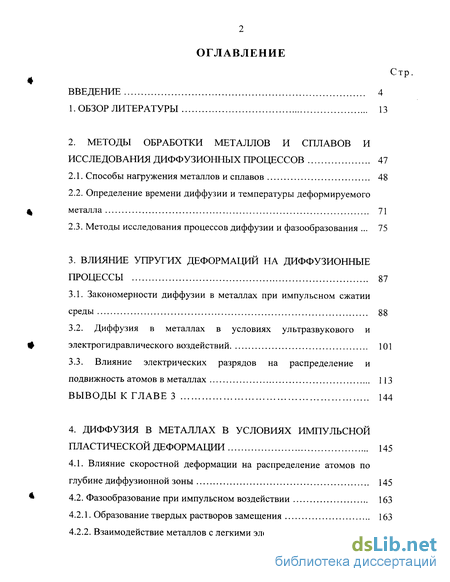

1. Обзор литературы 13
2. Методы обработки металлов и сплавов и исследования диффузионных процессов 47
2.1. Способы нагружения металлов и сплавов 48
2.2. Определение времени диффузии и температуры деформируемого металла 71
2.3. Методы исследования процессов диффузии и фазообразования 75
3. Влияние упругих деформаций на диффузионные процессы 87
3.1. Закономерности диффузии в металлах при импульсном сжатии среды 88
3.2. Диффузия в металлах в условиях ультразвукового и электрогидравлического воздействий 101
3.3. Влияние электрических разрядов на распределение и подвижность атомов в металлах 113
Выводы к главе 3 144
4. Диффузия в металлах в условиях импульсной пластической деформации 145
4.1. Влияние скоростной деформации на распределение атомов по глубине диффузионной зоны 145
4.2. Фазообразование при импульсном воздействии 163
4.2.1. Образование твердых растворов замещения 163
4.2.2. Взаимодействие металлов с легкими элементами 169

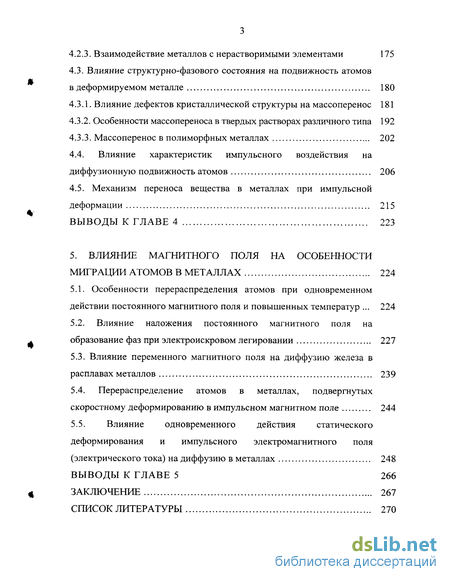

4.2.3. Взаимодействие металлов с нерастворимыми элементами 175
4.3. Влияние структурно-фазового состояния на подвижность атомов в деформируемом металле 180
4.3.1. Влияние дефектов кристаллической структуры на массоперенос 181
4.3.2. Особенности массопереноса в твердых растворах различного типа 192
4.3.3. Массоперенос в полиморфных металлах 202
4.4. Влияние характеристик импульсного воздействия на диффузионную подвижность атомов 206
4.5. Механизм переноса вещества в металлах при импульсной деформации 215
Выводы к главе 4 223
5. Влияние магнитного поля на особенности миграции атомов в металлах 224
5.1. Особенности перераспределения атомов при одновременном действии постоянного магнитного поля и повышенных температур 224
5.2. Влияние наложения постоянного магнитного поля на образование фаз при электроискровом легировании 227
5.3. Влияние переменного магнитного поля на диффузию железа в расплавах металлов 239
5.4. Перераспределение атомов в металлах, подвергнутых скоростному деформированию в импульсном магнитном поле 244
5.5. Влияние одновременного действия статического деформирования и импульсного электромагнитного поля (электрического тока) на диффузию в металлах 248
Выводы к главе 5 266
Заключение 267
Список литературы 270
- Определение времени диффузии и температуры деформируемого металла
- Диффузия в металлах в условиях ультразвукового и электрогидравлического воздействий
- Влияние дефектов кристаллической структуры на массоперенос
- Перераспределение атомов в металлах, подвергнутых скоростному деформированию в импульсном магнитном поле
Введение к работе

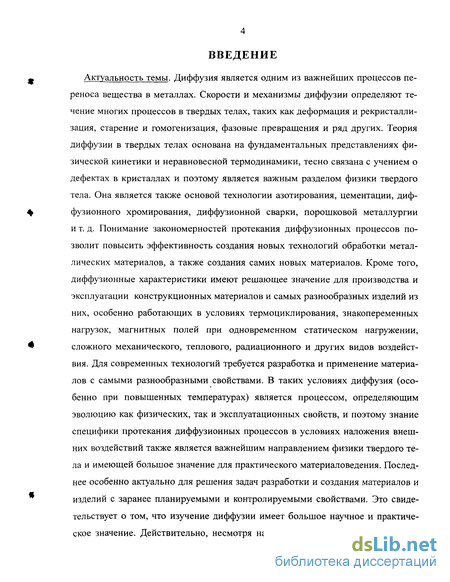

Актуальность темы. Диффузия является одним из важнейших процессов переноса вещества в металлах. Скорости и механизмы диффузии определяют течение многих процессов в твердых телах, таких как деформация и рекристаллизация, старение и гомогенизация, фазовые превращения и ряд других. Теория диффузии в твердых телах основана на фундаментальных представлениях физической кинетики и неравновесной термодинамики, тесно связана с учением о дефектах в кристаллах и поэтому является важным разделом физики твердого тела. Она является также основой технологии азотирования, цементации, диффузионного хромирования, диффузионной сварки, порошковой металлургии и т. д. Понимание закономерностей протекания диффузионных процессов позволит повысить эффективность создания новых технологий обработки металлических материалов, а также создания самих новых материалов. Кроме того, диффузионные характеристики имеют решающее значение для производства и эксплуатации конструкционных материалов и самых разнообразных изделий из них, особенно работающих в условиях термоциклирования, знакопеременных нагрузок, магнитных полей при одновременном статическом нагружении, сложного механического, теплового, радиационного и других видов воздействия. Для современных технологий требуется разработка и применение материалов с самыми разнообразными свойствами. В таких условиях диффузия (особенно при повышенных температурах) является процессом, определяющим эволюцию как физических, так и эксплуатационных свойств, и поэтому знание специфики протекания диффузионных процессов в условиях наложения внешних воздействий также является важнейшим направлением физики твердого тела и имеющей большое значение для практического материаловедения. Последнее особенно актуально для решения задач разработки и создания материалов и изделий с заранее планируемыми и контролируемыми свойствами. Это свидетельствует о том, что изучение диффузии имеет большое научное и практическое значение. Действительно, несмотря на то, что прошло уже более века с

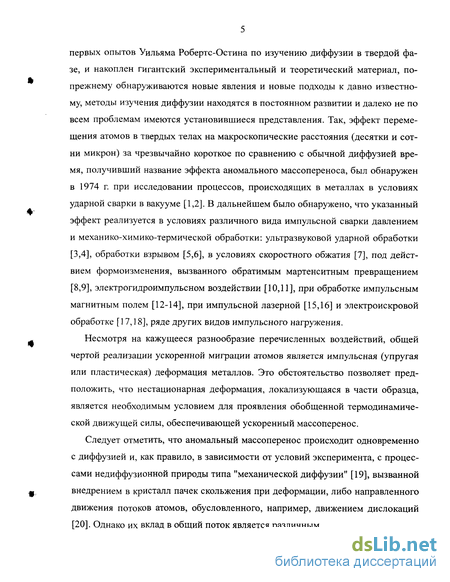

первых опытов Уильяма Робертс-Остина по изучению диффузии в твердой фазе, и накоплен гигантский экспериментальный и теоретический материал, по-прежнему обнаруживаются новые явления и новые подходы к давно известному, методы изучения диффузии находятся в постоянном развитии и далеко не по всем проблемам имеются установившиеся представления. Так, эффект перемещения атомов в твердых телах на макроскопические расстояния (десятки и сотни микрон) за чрезвычайно короткое по сравнению с обычной диффузией время, получивший название эффекта аномального массопереноса, был обнаружен в 1974 г. при исследовании процессов, происходящих в металлах в условиях ударной сварки в вакууме [1,2]. В дальнейшем было обнаружено, что указанный эффект реализуется в условиях различного вида импульсной сварки давлением и механико-химико-термической обработки: ультразвуковой ударной обработки [3,4], обработки взрывом [5,6], в условиях скоростного обжатия [7], под действием формоизменения, вызванного обратимым мартенситным превращением [8,9], электрогидроимпульсном воздействии [10,11], при обработке импульсным магнитным полем [12-14], при импульсной лазерной [15,16] и электроискровой обработке [17,18], ряде других видов импульсного нагружения.
Несмотря на кажущееся разнообразие перечисленных воздействий, общей чертой реализации ускоренной миграции атомов является импульсная (упругая или пластическая) деформация металлов. Это обстоятельство позволяет предположить, что нестационарная деформация, локализующаяся в части образца, является необходимым условием для проявления обобщенной термодинамической движущей силы, обеспечивающей ускоренный массоперенос.
Следует отметить, что аномальный массоперенос происходит одновременно с диффузией и, как правило, в зависимости от условий эксперимента, с процессами недиффузионной природы типа "механической диффузии" [19], вызванной внедрением в кристалл пачек скольжения при деформации, либо направленного движения потоков атомов, обусловленного, например, движением дислокаций [20]. Однако их вклад в общий поток является различным.

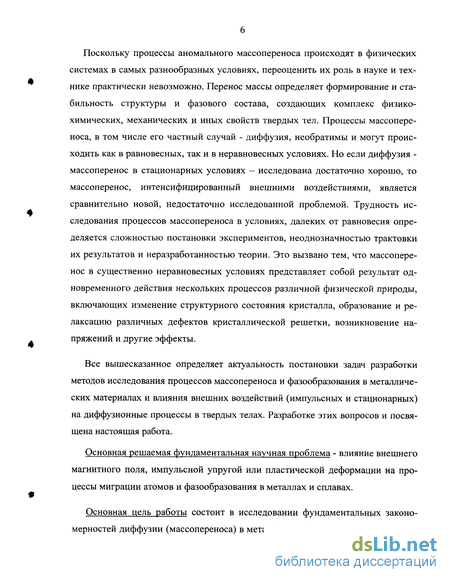

Поскольку процессы аномального массопереноса происходят в физических системах в самых разнообразных условиях, переоценить их роль в науке и технике практически невозможно. Перенос массы определяет формирование и стабильность структуры и фазового состава, создающих комплекс физико-химических, механических и иных свойств твердых тел. Процессы массопереноса, в том числе его частный случай - диффузия, необратимы и могут происходить как в равновесных, так и в неравновесных условиях. Но если диффузия -массоперенос в стационарных условиях - исследована достаточно хорошо, то массоперенос, интенсифицированный внешними воздействиями, является сравнительно новой, недостаточно исследованной проблемой. Трудность исследования процессов массопереноса в условиях, далеких от равновесия определяется сложностью постановки экспериментов, неоднозначностью трактовки их результатов и неразработанностью теории. Это вызвано тем, что массоперенос в существенно неравновесных условиях представляет собой результат одновременного действия нескольких процессов различной физической природы, включающих изменение структурного состояния кристалла, образование и релаксацию различных дефектов кристаллической решетки, возникновение напряжений и другие эффекты.
Все вышесказанное определяет актуальность постановки задач разработки методов исследования процессов массопереноса и фазообразования в металлических материалах и влияния внешних воздействий (импульсных и стационарных) на диффузионные процессы в твердых телах. Разработке этих вопросов и посвящена настоящая работа.
Основная решаемая фундаментальная научная проблема - влияние внешнего магнитного поля, импульсной упругой или пластической деформации на процессы миграции атомов и фазообразования в металлах и сплавах.
Основная цель работы состоит в исследовании фундаментальных закономерностей диффузии (массопереноса) в металлах и сплавах в различном струк-

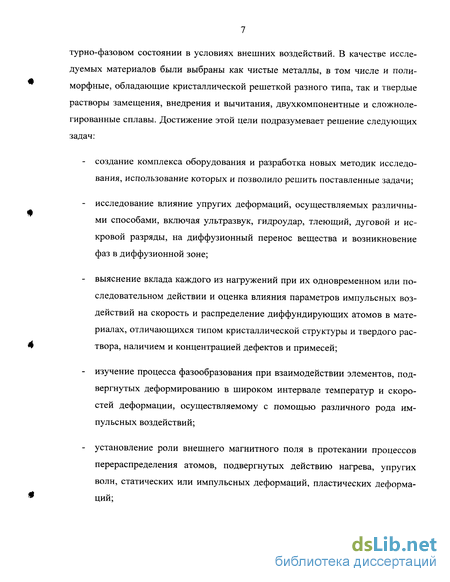

турно-фазовом состоянии в условиях внешних воздействий. В качестве исследуемых материалов были выбраны как чистые металлы, в том числе и полиморфные, обладающие кристаллической решеткой разного типа, так и твердые растворы замещения, внедрения и вычитания, двухкомпонентные и сложноле-гированные сплавы. Достижение этой цели подразумевает решение следующих задач:
создание комплекса оборудования и разработка новых методик исследования, использование которых и позволило решить поставленные задачи;
исследование влияние упругих деформаций, осуществляемых различными способами, включая ультразвук, гидроудар, тлеющий, дуговой и искровой разряды, на диффузионный перенос вещества и возникновение фаз в диффузионной зоне;
выяснение вклада каждого из нагружений при их одновременном или последовательном действии и оценка влияния параметров импульсных воздействий на скорость и распределение диффундирующих атомов в материалах, отличающихся типом кристаллической структуры и твердого раствора, наличием и концентрацией дефектов и примесей;
изучение процесса фазообразования при взаимодействии элементов, подвергнутых деформированию в широком интервале температур и скоростей деформации, осуществляемому с помощью различного рода импульсных воздействий;
установление роли внешнего магнитного поля в протекании процессов перераспределения атомов, подвергнутых действию нагрева, упругих волн, статических или импульсных деформаций, пластических деформаций;
- анализ установленных экспериментально особенностей массопереноса с
целью построения механизма миграции атомов при различных видах
внешних воздействий.
Научная новизна.

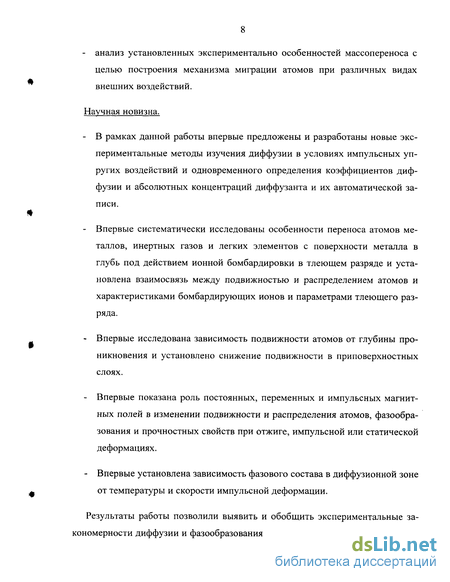

В рамках данной работы впервые предложены и разработаны новые экспериментальные методы изучения диффузии в условиях импульсных упругих воздействий и одновременного определения коэффициентов диффузии и абсолютных концентраций диффузанта и их автоматической записи.
Впервые систематически исследованы особенности переноса атомов металлов, инертных газов и легких элементов с поверхности металла в глубь под действием ионной бомбардировки в тлеющем разряде и установлена взаимосвязь между подвижностью и распределением атомов и характеристиками бомбардирующих ионов и параметрами тлеющего разряда.
Впервые исследована зависимость подвижности атомов от глубины проникновения и установлено снижение подвижности в приповерхностных слоях.
Впервые показана роль постоянных, переменных и импульсных магнитных полей в изменении подвижности и распределения атомов, фазообразования и прочностных свойств при отжиге, импульсной или статической деформациях.
Впервые установлена зависимость фазового состава в диффузионной зоне от температуры и скорости импульсной деформации.
Результаты работы позволили выявить и обобщить экспериментальные закономерности диффузии и фазообразования в металлических материалах, пред-
ложить наиболее вероятные и физически обоснованные модели влияния внешних воздействий перераспределение атомов.

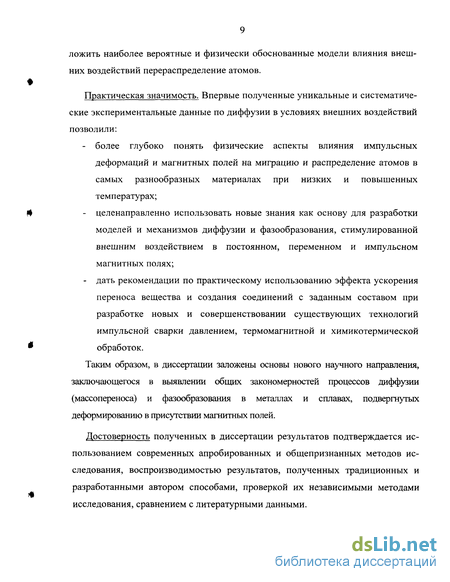

Практическая значимость. Впервые полученные уникальные и систематические экспериментальные данные по диффузии в условиях внешних воздействий позволили:
