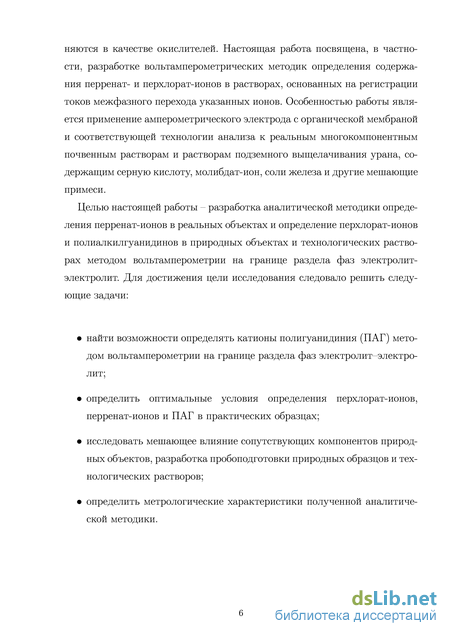

Введение

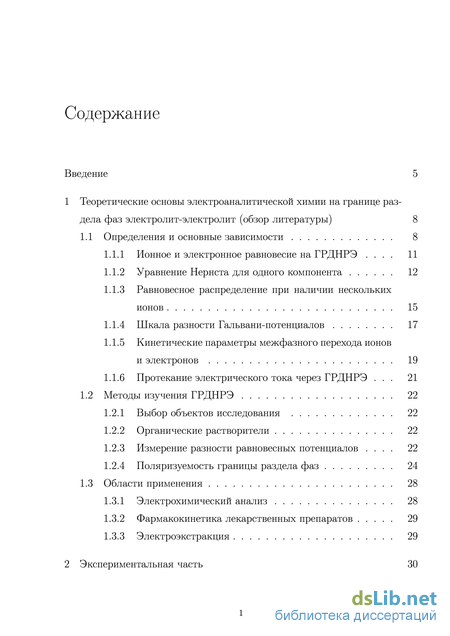

1 Теоретические основы электроаналитической химии на границе раздела фаз электролит-электролит (обзор литературы) 8
1.1 Определения и основные зависимости 8
1.1.1 Ионное и электронное равновесие на ГРДНРЭ 11
1.1.2 Уравнение Нернста для одного компонента 12
1.1.3 Равновесное распределение при наличии нескольких ионов 15
1.1.4 Шкала разности Гальвани-потенциалов 17
1.1.5 Кинетические параметры межфазного перехода ионов и электронов 19
1.1.6 Протекание электрического тока через ГРДНРЭ 21
1.2 Методы изучения ГРДНРЭ 22
1.2.1 Выбор объектов исследования 22
1.2.2 Органические растворители 22
1.2.3 Измерение разности равновесных потенциалов 22
1.2.4 Поляризуемость границы раздела фаз 24
1.3 Области применения 28
1.3.1 Электрохимический анализ 28
1.3.2 Фармакокинетика лекарственных препаратов 29
1.3.3 Электроэкстракция 29
2 Экспериментальная часть 30
2.1 Использованные химические реактивы и приготовление растворов 30
2.2 Конструкция АИСЭ и способ нанесения гелеобразной мембраны 31
2.3 Нанесение органической мембраны альтернативным способом 34
2.4 Приборы и оборудование 34
2.5 Методики эксперимента 38
3 Методы определения перренат-ионов и суммарного содержания рения в модельных растворах и скважинных растворах подземного выщелачивания 41
3.1 Постояннотоковые вольтамперограммы модельных растворов 41
3.2 Переменнотоковые вольтамперограммы модельных растворов 44
3.3 Инверсионные вольтамперограммы модельных растворов 45
3.4 Инверсионные переменнотоковые вольтамперограммы модельных растворов 46
3.5 Пробоподготовка реальных образцов подземного выщелачивания 53
3.6 Окисление рения в пробе природного происхождения 54
3.7 Установка pH. Предотвращение выпадения осадка гидрокси-дов железа 54
3.7.1 Маскирование железа с помощью комплексона 54
3.7.2 Выбор компромиссных значений pH 55
3.8 Проблема эффекта памяти 56
3.9 Определение концентрации рения в образцах растворов, полученных методом подземного выщелачивания 57
4 Метод определения перхлорат-ионоввпочвах 60
4.1 Постояннотоковые вольтамперограммы модельных растворов 60
4.2 Инверсионные переменнотоковые вольтамперограммы модельных растворов 4.3 Анализ реальных образцов почвенных вытяжек. Применение ультразвукового воздействия для повышения степени извлечения перхлорат-ионов из образцов почвы 64
4.4 Мешающее действие нитрат-ионов 70
4.4.1 Восстановление нитрат-ионов цинком 70
4.4.2 Восстановление нитрат-ионов алюминием 72
4.4.3 Восстановление нитрат-ионов сплавом Деварда 74
4.4.4 Осаждение нитрат-иона нитроном 74
4.4.5 Электрохимическое разделение сигналов перхлорат- и нитрат- ионов 78
4.5 Влияние высокомолекулярных органических компонентов почвы 82
4.5.1 Устранение высокомолекулярных органических веществ активированным углем 82
4.5.2 Устранение высокомолекулярных органических веществ фильтрованием через трековый фильтр 84
5 Применение вольтамперометрии на ГРДНРЭ для определения по лиалкилгуанидинов – биоцидных средств нового поколения 86
5.1 Аналитические возможности определения препарата «Эко-септ» в водных растворах 89
5.2 Аналитическое определение препарата «Полисепт». Исследование факторов, оказывающих влияние на определение поли-алкилгуанидинов в водных растворах 91
5.2.1 Адсорбция поликатионов на ГРДНРЭ 93
5.2.2 Исследование влияния pH на определение полиалки-лгуанидинов 96
5.2.3 Измерение концентрации полиалкилгуанидинов в инверсионном режиме 100
5.3 Аналитическое определение препарата «Биопаг» в водных растворах 106
5.4 Определение составов некоторых технологических растворов 108
6 Исследование аналитических возможностей определения йодид-иона с помощью АИСЭ в растворах, моделирующих пластовые воды111

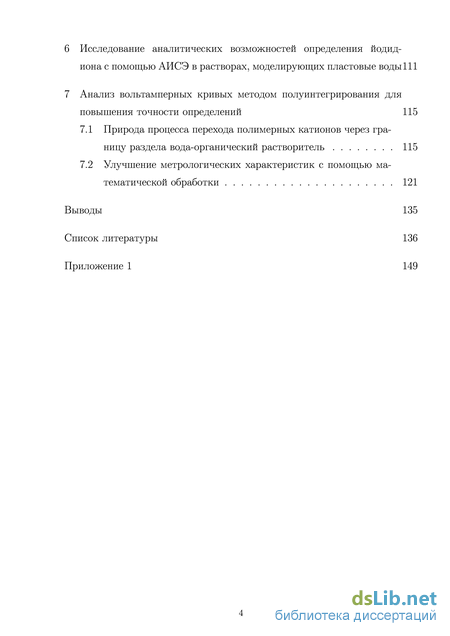

7 Анализ вольтамперных кривых методом полуинтегрирования для повышения точности определений 115
7.1 Природа процесса перехода полимерных катионов через границу раздела вода-органический растворитель 115
7.2 Улучшение метрологических характеристик с помощью математической обработки 121
Выводы 135
Список литературы
- Равновесное распределение при наличии нескольких ионов
- Нанесение органической мембраны альтернативным способом
- Пробоподготовка реальных образцов подземного выщелачивания
- Восстановление нитрат-ионов алюминием
Равновесное распределение при наличии нескольких ионов

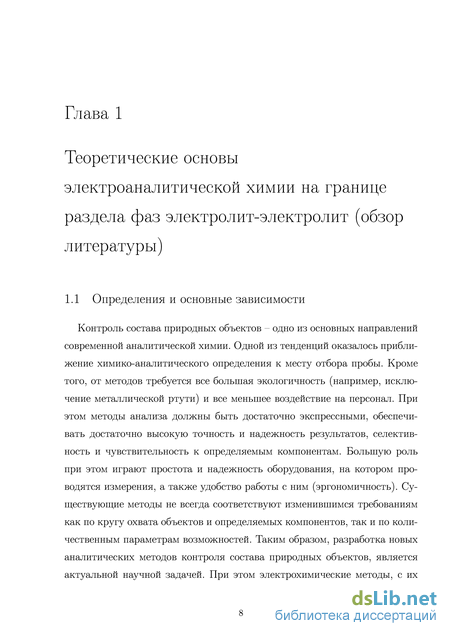

Контроль состава природных объектов – одно из основных направлений современной аналитической химии. Одной из тенденций оказалось приближение химико-аналитического определения к месту отбора пробы. Кроме того, от методов требуется все большая экологичность (например, исключение металлической ртути) и все меньшее воздействие на персонал. При этом методы анализа должны быть достаточно экспрессными, обеспечивать достаточно высокую точность и надежность результатов, селективность и чувствительность к определяемым компонентам. Большую роль при этом играют простота и надежность оборудования, на котором проводятся измерения, а также удобство работы с ним (эргономичность). Существующие методы не всегда соответствуют изменившимся требованиям как по кругу охвата объектов и определяемых компонентов, так и по количественным параметрам возможностей. Таким образом, разработка новых аналитических методов контроля состава природных объектов, является актуальной научной задачей. При этом электрохимические методы, с их умеренной стоимостью и достаточно высокими эксплуатационными характеристиками оказываются удачным компромиссом между ценой и качеством.

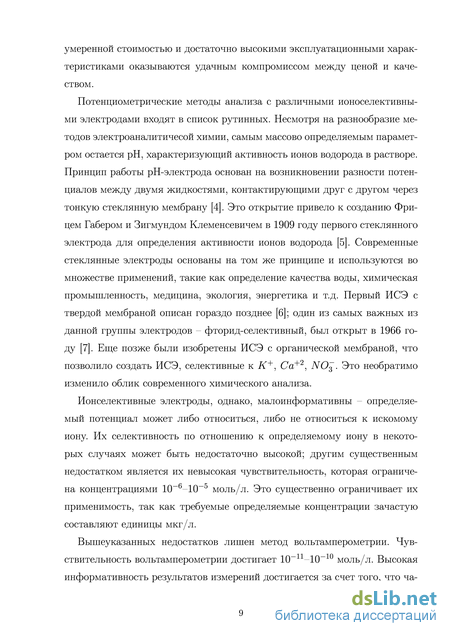

Потенциометрические методы анализа с различными ионоселективны-ми электродами входят в список рутинных. Несмотря на разнообразие методов электроаналитичесой химии, самым массово определяемым параметром остается pH, характеризующий активность ионов водорода в растворе. Принцип работы pH-электрода основан на возникновении разности потенциалов между двумя жидкостями, контактирующими друг с другом через тонкую стеклянную мембрану [4]. Это открытие привело к созданию Фрицем Габером и Зигмундом Клеменсевичем в 1909 году первого стеклянного электрода для определения активности ионов водорода [5]. Современные стеклянные электроды основаны на том же принципе и используются во множестве применений, такие как определение качества воды, химическая промышленность, медицина, экология, энергетика и т.д. Первый ИСЭ с твердой мембраной описан гораздо позднее [6]; один из самых важных из данной группы электродов – фторид-селективный, был открыт в 1966 году [7]. Еще позже были изобретены ИСЭ с органической мембраной, что позволило создать ИСЭ, селективные к +, +2, 3-. Это необратимо изменило облик современного химического анализа.
Ионселективные электроды, однако, малоинформативны – определяемый потенциал может либо относиться, либо не относиться к искомому иону. Их селективность по отношению к определяемому иону в некоторых случаях может быть недостаточно высокой; другим существенным недостатком является их невысокая чувствительность, которая ограничена концентрациями 10-6–10-5 моль/л. Это существенно ограничивает их применимость, так как требуемые определяемые концентрации зачастую составляют единицы мкг/л.
Вышеуказанных недостатков лишен метод вольтамперометрии. Чувствительность вольтамперометрии достигает 10-11–10-10 моль/л. Высокая информативность результатов измерений достигается за счет того, что ча стице каждого рода соответствует свой потенциал полуволны (или пика тока) на измеряемых вольтамперных кривых. Наблюдаемые в классической вольтамперометрии токовые сигналы – результат прохождения на поверхности рабочего электрода окислительно-восстановительных реакций. Наиболее «удобными» для вольтамперометрического определения являются ионы тяжелых металлов – меди, свинца, кадмия, цинка. Высокая чувствительность вольтамперометрии делает заманчивым определение и более неординарных объектов; однако формы, в которых они находятся в растворах не всегда являются электроактивными. Перевод определяемых компонентов в электроактивные формы усложняет анализ, а иногда он невозможен, что заметно сужает круг доступных определяемых компонентов.

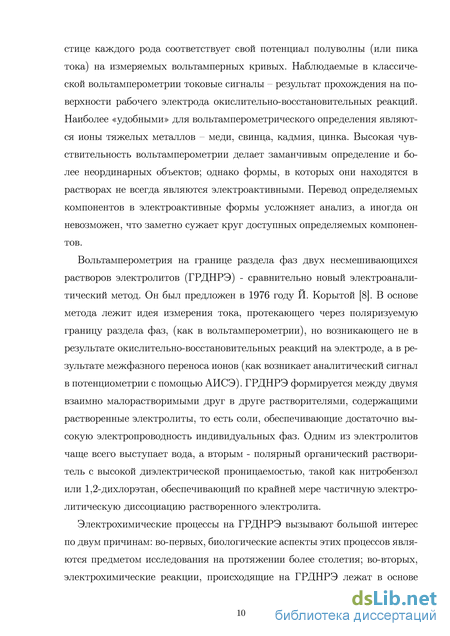

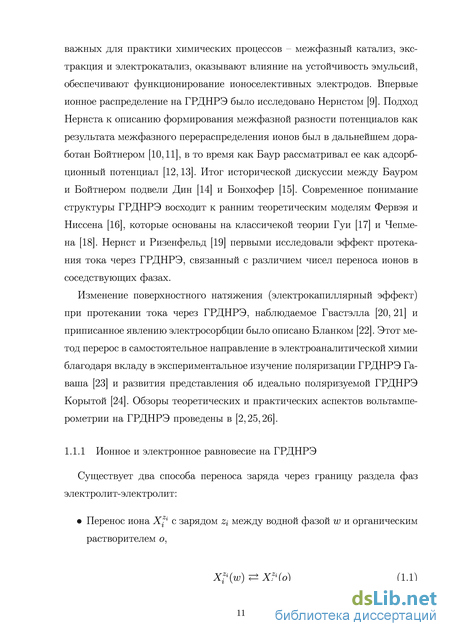

Вольтамперометрия на границе раздела фаз двух несмешивающихся растворов электролитов (ГРДНРЭ) - сравнительно новый электроаналитический метод. Он был предложен в 1976 году Й. Корытой [8]. В основе метода лежит идея измерения тока, протекающего через поляризуемую границу раздела фаз, (как в вольтамперометрии), но возникающего не в результате окислительно-восстановительных реакций на электроде, а в результате межфазного переноса ионов (как возникает аналитический сигнал в потенциометрии с помощью АИСЭ). ГРДНРЭ формируется между двумя взаимно малорастворимыми друг в друге растворителями, содержащими растворенные электролиты, то есть соли, обеспечивающие достаточно высокую электропроводность индивидуальных фаз. Одним из электролитов чаще всего выступает вода, а вторым - полярный органический растворитель с высокой диэлектрической проницаемостью, такой как нитробензол или 1,2-дихлорэтан, обеспечивающий по крайней мере частичную электролитическую диссоциацию растворенного электролита.
