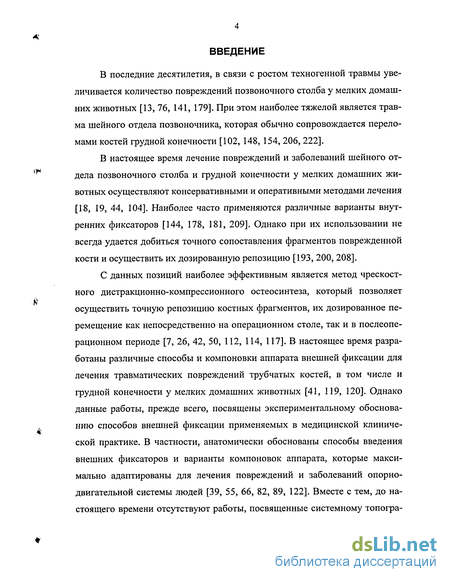

Введение к работе
В последние десятилетия, в связи с ростом техногенной травмы увеличивается количество повреждений позвоночного столба у мелких домашних животных [13, 76, 141, 179]. При этом наиболее тяжелой является травма шейного отдела позвоночника, которая обычно сопровождается переломами костей грудной конечности [102, 148, 154, 206, 222].
В настоящее время лечение повреждений и заболеваний шейного отдела позвоночного столба и грудной конечности у мелких домашних животных осуществляют консервативными и оперативными методами лечения [18, 19, 44, 104]. Наиболее часто применяются различные варианты внутренних фиксаторов [144, 178, 181, 209]. Однако при их использовании не всегда удается добиться точного сопоставления фрагментов поврежденной кости и осуществить их дозированную репозицию [193, 200, 208].
С данных позиций наиболее эффективным является метод чрескост-ного дистракционно-компрессионного остеосинтеза, который позволяет осуществить точную репозицию костных фрагментов, их дозированное перемещение как непосредственно на операционном столе, так и в послеоперационном периоде [7, 26, 42, 50, 112, 114, 117]. В настоящее время разработаны различные способы и компоновки аппарата внешней фиксации для лечения травматических повреждений трубчатых костей, в том числе и грудной конечности у мелких домашних животных [41, 119, 120]. Однако данные работы, прежде всего, посвящены экспериментальному обоснованию способов внешней фиксации применяемых в медицинской клинической практике. В частности, анатомически обоснованы способы введения внешних фиксаторов и варианты компоновок аппарата, которые максимально адаптированы для лечения повреждений и заболеваний опорно-двигательной системы людей [39, 55, 66, 82, 89, 122]. Вместе с тем, до настоящего времени отсутствуют работы, посвященные системному топогра-

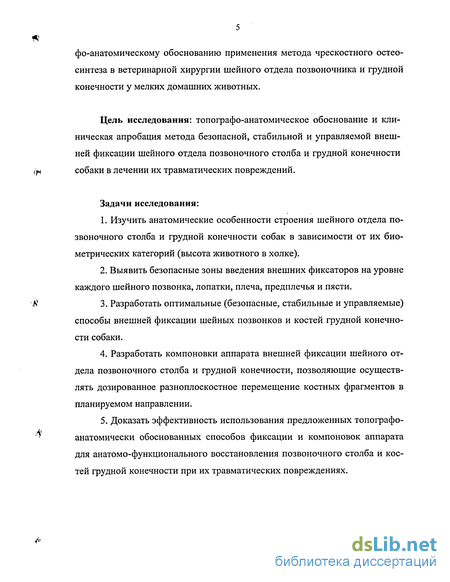

фо-анатомическому обоснованию применения метода чрескостного остео-синтеза в ветеринарной хирургии шейного отдела позвоночника и грудной конечности у мелких домашних животных.
Цель исследования: топографо-анатомическое обоснование и кли
ническая апробация метода безопасной, стабильной и управляемой внеш
ней фиксации шейного отдела позвоночного столба и грудной конечности
ірі собаки в лечении их травматических повреждений.
Задачи исследования:
Изучить анатомические особенности строения шейного отдела позвоночного столба и грудной конечности собак в зависимости от их биометрических категорий (высота животного в холке).
Выявить безопасные зоны введения внешних фиксаторов на уровне каждого шейного позвонка, лопатки, плеча, предплечья и пясти.
'ii 3. Разработать оптимальные (безопасные, стабильные и управляемые)
способы внешней фиксации шейных позвонков и костей грудной конечности собаки.
4. Разработать компоновки аппарата внешней фиксации шейного от
дела позвоночного столба и грудной конечности, позволяющие осуществ
лять дозированное разноплоскостное перемещение костных фрагментов в
планируемом направлении.
5. Доказать эффективность использования предложенных топографо-
' анатомически обоснованных способов фиксации и компоновок аппарата
для анатомо-функционального восстановления позвоночного столба и костей грудной конечности при их травматических повреждениях.
fV>

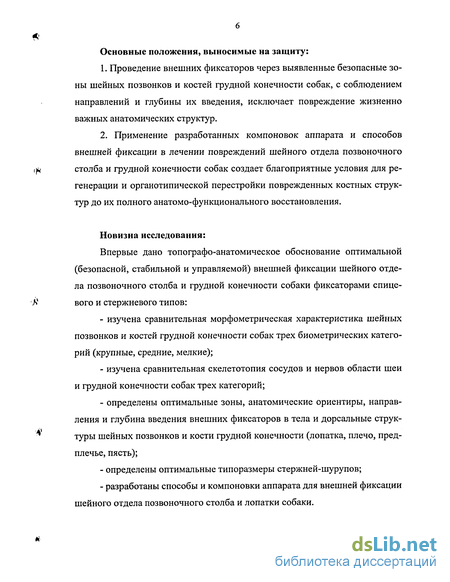

Основные положения, выносимые на защиту:
1. Проведение внешних фиксаторов через выявленные безопасные зо
ны шейных позвонков и костей грудной конечности собак, с соблюдением
направлений и глубины их введения, исключает повреждение жизненно
важных анатомических структур.
2. Применение разработанных компоновок аппарата и способов
внешней фиксации в лечении повреждений шейного отдела позвоночного
столба и грудной конечности собак создает благоприятные условия для ре
генерации и органотипической перестройки поврежденных костных струк
тур до их полного анатомо-функционалъного восстановления.
Новизна исследования:
Впервые дано топографо-анатомическое обоснование оптимальной (безопасной, стабильной и управляемой) внешней фиксации шейного отдела позвоночного столба и грудной конечности собаки фиксаторами спице-вого и стержневого типов:
изучена сравнительная морфометрическая характеристика шейных позвонков и костей грудной конечности собак трех биометрических категорий (крупные, средние, мелкие);
изучена сравнительная скелетотопия сосудов и нервов области шеи и грудной конечности собак трех категорий;
определены оптимальные зоны, анатомические ориентиры, направления и глубина введения внешних фиксаторов в тела и дорсальные структуры шейных позвонков и кости грудной конечности (лопатка, плечо, предплечье, пясть);
определены оптимальные типоразмеры стержней-шурупов;
разработаны способы и компоновки аппарата для внешней фиксации шейного отдела позвоночного столба и лопатки собаки.
Экспериментально-клинически доказана эффективность применения разработанных оптимальных способов и компоновок аппарата для лечения травматических повреждений шейных позвонков и костей грудной конечности у собак.

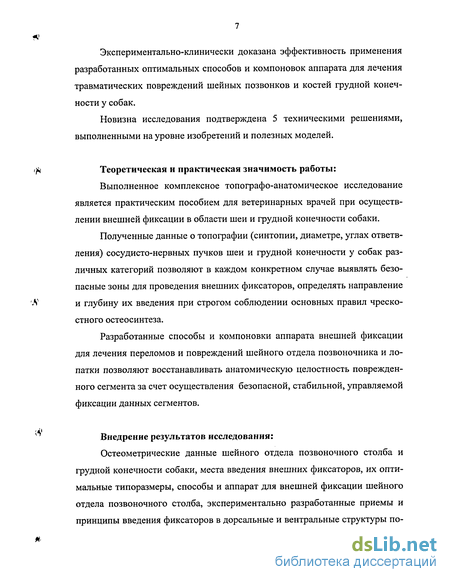

Новизна исследования подтверждена 5 техническими решениями, выполненными на уровне изобретений и полезных моделей.
Теоретическая и практическая значимость работы:
Выполненное комплексное топографо-анатомическое исследование является практическим пособием для ветеринарных врачей при осуществлении внешней фиксации в области шеи и грудной конечности собаки.
Полученные данные о топографии (синтопии, диаметре, углах ответвления) сосудисто-нервных пучков шеи и грудной конечности у собак различных категорий позволяют в каждом конкретном случае выявлять безопасные зоны для проведения внешних фиксаторов, определять направление и глубину их введения при строгом соблюдении основных правил чреско-стного остеосинтеза.
Разработанные способы и компоновки аппарата внешней фиксации для лечения переломов и повреждений шейного отдела позвоночника и лопатки позволяют восстанавливать анатомическую целостность поврежденного сегмента за счет осуществления безопасной, стабильной, управляемой фиксации данных сегментов.
Внедрение результатов исследования:
Остеометрические данные шейного отдела позвоночного столба и грудной конечности собаки, места введения внешних фиксаторов, их оптимальные типоразмеры, способы и аппарат для внешней фиксации шейного отдела позвоночного столба, экспериментально разработанные приемы и принципы введения фиксаторов в дорсальные и вентральные структуры по-

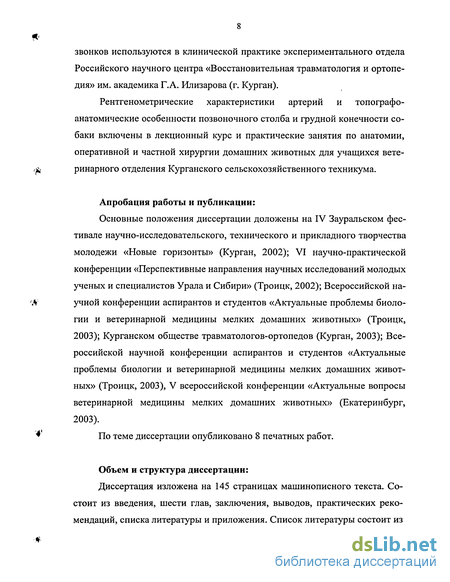

звонков используются в клинической практике экспериментального отдела Российского научного центра «Восстановительная травматология и ортопедия» им. академика Г.А. Илизарова (г. Курган).
Рентгенометрические характеристики артерий и топографо-анатомические особенности позвоночного столба и грудной конечности собаки включены в лекционный курс и практические занятия по анатомии, оперативной и частной хирургии домашних животных для учащихся ветеринарного отделения Курганского сельскохозяйственного техникума.
Апробация работы и публикации:
Основные положения диссертации доложены на IV Зауральском фестивале научно-исследовательского, технического и прикладного творчества молодежи «Новые горизонты» (Курган, 2002); VI научно-практической конференции «Перспективные направления научных исследований молодых ученых и специалистов Урала и Сибири» (Троицк, 2002); Всероссийской научной конференции аспирантов и студентов «Актуальные проблемы биологии и ветеринарной медицины мелких домашних животных» (Троицк, 2003); Курганском обществе травматологов-ортопедов (Курган, 2003); Всероссийской научной конференции аспирантов и студентов «Актуальные проблемы биологии и ветеринарной медицины мелких домашних животных» (Троицк, 2003), V всероссийской конференции «Актуальные вопросы ветеринарной медицины мелких домашних животных» (Екатеринбург, 2003).
По теме диссертации опубликовано 8 печатных работ.
Объем и структура диссертации:
Диссертация изложена на 145 страницах машинописного текста. Состоит из введения, шести глав, заключения, выводов, практических рекомендаций, списка литературы и приложения. Список литературы состоит из
220 источников, из них: 134 работы отечественных и 86 - иностранных авторов. Диссертация иллюстрирована 75 рисунками и 8 таблицами.
Диссертация выполнена по плану НИР ГУ Российского научного центра «Восстановительная травматология и ортопедия» имени академика Г.А. Илизарова (№ государственной регистрации 01.2.00 3 05574).
Основные принципы чрескостного компрессионно-дистракционного остеосинтеза
Новой эпохой в ортопедии и травматологии явилось создание метода чрескостного остеосинтеза разработанного академиком Г.А. Илизаровым [48-53, 57, 125, 127]. Несмотря на то, что отдельные элементы и принципы работы, используемые в аппаратах внешней фиксации Илизарова, были уже известны, гениальность ученого и практика позволила объединить их в единую систему лечения повреждений и заболеваний опорно-двигательного аппарата [61, 166, 196, 197,200]. Достоинства чрескостного остеосинтеза по Г.А. Илизарову заключаются в следующем: - репозиция отломков и хороший контакт конгруэнтных поверхностей; - крестообразное расположение спиц в двух взаимно перпендикулярных плоскостях и фиксация их в кольцевых опорах аппарата позволяет добиться наиболее прочной и уравновешенной фиксации отломков кости; - стабильная фиксация костных отломков, сохраняющая движения в суставах; - взаимная неподвижность костных отломков при ходьбе, даже с полной нагрузкой; - ранняя дозированная нагрузка больной конечности с активной функцией суставов; - хорошая трофика; - минимальная травматичность [48, 49]. При чрескостном остеосинтезе методом Г.А. Илизарова для фиксации костных отломков используют спицы Киршнера, зафиксированные в натянутом состоянии на внешних опорах аппарата. В конструкциях аппарата последних лет также предусматривается применение и стержней-шурупов [5,74,97,137,152]. Я1 Было установлено, что стабильность спицевой фиксации костных от ломков зависит от ряда технических условий: толщины спиц, силы их на тяжения, величины угла перекреста, расстояния между введенными в кость спицами, расстояния между внешней опорой и костным фрагментом, а так же от жесткости самой опоры [56, 88, 105, 124]. Так, увеличение силы на тяжения и диаметра спиц повышает стабильность фиксации. Важным пара метром для натянутых спиц является предел их текучести, при превышении которого спицы пластически деформируются, а затем при действии нагруз ки необратимо растягиваются. Пластическая деформация снижает общую прочность спиц и, тем самым, стабильность конструкции. Предел текучести для стальных спиц Киршнера диаметром 1,5 мм составляет 210 кг/мм , а диаметром 1,8 мм - 305 кг/мм [116, 196]. Оптимальное натяжение спицы не должно превышать 50% от предела их текучести, что составляет 105 кг для 1,5- милиметровых спиц и 150 кг для спиц диаметром 1,8 мм [196].
Метод Илизарова предусматривает установку фиксаторов в различных отделах сегментов конечностей, при этом фиксаторы располагают с таким расчетом, чтобы максимально снизить риск повреждения сосудов и нервов [48, 85]. Выявлены безопасные «коридоры» для проведения спиц на сегментах конечностей [11, 20, 21, 37, 46, 146, 162]. Однако А.А. Корж считает, что «...установка стержневых элементов на плече, предплечье, бедре, голени и стопе не получила достаточного анатомического обоснования» [68].
Развитию и совершенствованию метода чрескостного остеосинтеза способствовали экспериментальные исследования. На беспородных собаках были разработаны и апробированы методики для лечения повреждений и заболеваний длинных трубчатых костей [40, 93, 118, 119, 121]. Выявлены закономерности репаративной регенерации кости в условиях применения метода чрескостного остеосинтеза [58, 101]. К настоящему времени доказана и экспериментально обоснована возможность активного воздействия на формообразовательные процессы в тканях позвоночного столба. Разработаны методики внешней фиксации, позволяющие изменять форму и размеры позвонков, позвоночного канала, моделировать и исправлять деформации, выполнять комплекс стабилизирующих операций на основе получения ди-стракционных регенератов передних и задних структур позвонков [64, 79, 84, 106]. Проведены планомерные исследования структурной реорганизации интактного, поврежденного и регенерирующего после шва нерва в условиях дозированного растяжения. Разработан и экспериментально-морфологически обоснован комплекс способов возмещения сегментарных дефектов нервов и артерий конечности без трансплантации, основанных на сочетании метода дозированного растяжения тканей и микрохирургической техники [122]. На основании экспериментальных исследований разработана современная технология удлинения конечностей как система взаимосвязанных этапов, основанная на применении оптимальных методик нарушения целостности кости, дистракции и стимуляции остеогенеза в периоде фиксации, позволяющая добиться стабильно хороших анатомо-функциональных результатов [39].
Метод чрескостного остеосинтеза в последнее десятилетие нашел свое применение и в ветеринарной практике [6, 81, 93, 121]. Однако, по мнению В.П. Кононова, внеочаговый остеосинтез по Илизарову требует при проведении спиц длительного времени и технически довольно сложен [67].
Результаты остеометрии шейного отдела позвоночного столба
Шейный отдел позвоночного столба собаки состоит из семи шейных позвонков. Первый шейный позвонок (атлант) имеет кольцеобразный вид с боковыми отростками — крыльями атланта. На атланте различают вентральную и дорсальную дужки.
Анализ результатов выполненной остеометрии показал, что у собак второй категории кранио-каудальный размер дорсальной дужки в среднем составлял 16,1±0,72 мм, а вентральной дужки — 8,8±0,49 мм. У собак первой категории эти размеры равнялись 19,3±0,19 мм и 10,8±0,57 мм, а у собак третьей категории 12,0±1,02 мм и 7,8±0,24 мм, соответственно.
Примечание: р 0,05; - по сравнению с 1 категорией; - по сравнению со 2 категорией; ККР — кранио-каудальный размер, ДВР - дорсо-вентральный размер, ФР - фронтальный размер, ДД - дорсальная дужка, ВД - вентральная дужка, К — крыло атланта, ВБ - вентрального бугорок t
Вентральная дужка соответствует телу атланта, со стороны позвоночного канала она имеет ямку для зуба второго шейного позвонка, а с вентральной стороны расположен вентральный бугорок. Кранио-каудальный размер вентрального бугорка у собак первой категории составлял 2,0±0,67 мм, а у собак второй категории - 1,8±0,33 мм. При этом у собак третьей категории вентральный бугорок атланта не определяется.
Наибольший кранио-каудальный размер крыла атланта у собак первой категории составлял 36,4±0,27 мм, а его фронтальный размер -26,1± 1,05 мм. У собак второй категории данные размеры были в среднем равны 28,9±1,51 мм и 22,8±1,11 мм; третьей категории - 23,7±0,89 мм и 20,1±0,59 мм соответственно. Дорсо-вентральный размер крыла атланта у собак всех категорий составлял 2-3 мм.
Для выхода спинномозговых нервов по бокам дорсальной дуги находятся два межпозвоночных отверстия диаметром 3-5 мм (см. главу 2.2, рис. 9). h
Второй шейный позвонок собаки характеризуется наличием значительного по величине зуба. Кранио-каудальный размер зуба составлял 11-15 мм, а его фронтальный размер - 6-8 мм. Остистый отросток второго шейного позвонка имеет вид гребня. Его кранио-каудальный размер варьировал от 40 до 63 мм. Дорсо-вентральный размер равнялся 11-16 мм, а фронтальный размер (толщина) - от 1 до 2,5 мм (табл. 4).
В руководствах по анатомии домашних животных отмечается, что остистый отросток на третьем шейном позвонке собаки отсутствует [2, 4]. По нашим данным, остистый отросток на СЗ имеется, но его выраженность очень вариабельна. Встречаются собаки, у которых вентро-дорсальный размер остистого отростка составлял 3-5 мм, и, напротив - 10 мм. При этом у собак третьей категории остистый отросток СЗ позвонка отсутствовал во всех наблюдениях, в то время как у крупных собак он всегда выражен (рис. 30). По нашему мнению, анатомически более правильно назвать остистый отросток СЗ остистым гребнем.
Примечание: - р 0,05; ДВР - дорсо-вентральный размер, ККР - кранио-каудальный размер, ФР - фронтальный размер ОО - остистый отросток, ПД - пластинка дужки, НД 1 - ножка дужки в краниальной части позвонка, НД 2 - ножка дужки в каудальной части позвонка Следовательно, при проведении внешних фиксаторов в дорсальные структуры шейных позвонков собак наиболее благоприятными местами являются середина и основание остистого отростка, основания суставных отростков.
Пластинка дужки позвонка наиболее выражена у третьего и четвертого шейных позвонков. Так, у собак первой категории кранио-каудальный размер пластинки дужки достигал 34,6±1,02 мм и 29,1±0,27 мм соответственно. У пятого шейного позвонка данный размер несколько снижался и равнялся 23,1±0,90 мм, а к С7 уменьшался до 17,6±0,33 мм.
Данная динамика прослеживалась у собак, как второй, так и третьей категории. Дорсо-вентральный размер пластинки дужки всех шейных позвонков у собак первой категории был равен 3-4 мм; а у собак третьей категории -1,4-2 мм.
Соединение дужки с телом позвонка носит название ножки дужки позвонка [3]. При этом ножка дужки позвонка в краниальной части более массивна по сравнению с каудальной частью. Разница в размерах достигала 1,5 мм: так, фронтальный размер ножки дужки С6 в его краниальной части равнялся 5,1±0,45 мм, а в каудальной — 3,3±0,36 (у собак 1 категории). В целом, наибольшие фронтальные размеры ножки дужки позвонка определялись у собак первой категории - от С2 до С7 более 2,5 мм. У собак второй категории фронтальный размер ножки дужки в краниальной части С2-С7 составлял 2,5-5 мм, в каудальной части — 2-3 мм; у собак третьей категории 2-3,5 мм и 2-2,5 мм, соответственно. В целом, результаты остеометрии ножек дужек позвонков показали возможность введения в них внешних фиксаторов у собак первой и второй категорий.
Морфометрия вентральных отделов шейных позвонков выявила (табл. 5), что кранио-каудальный размер тела второго шейного позвонка составлял 43,4±0,81 мм (1 категория), 35,7±1,83 мм (2 категория) и 27,1±1,67 (3 категория).
Результаты остеометрии лопатки
Лопатка - это пластинчатая кость треугольной формы. Ее дорсальный край направлен дорсо-каудально, а вентральный угол (суставной) - кранио-вентрально. В области вентрального угла лопатки расположена овальная суставная впадина для сочленения с головкой плечевой кости. Противоположный вентральному углу расширенный край, или основание лопатки, снабжён небольшим хрящом [1].
Анализ полученных результатов выявил, что кранио-каудальный размер основания лопатки в среднем равнялся 73,5±0,56 мм (у собак второй категории). Разница в данном размере по категориям животных составляла 1-2 см (табл. 8).
Кранио-каудальный размер предостной ямки в проксимальной трети лопатки 23,6±2,39 23,7±1,П 14,9±0,20 Кранио-каудальный размер предостной ямки в дистальной трети лопатки 36,3±2,46 33,0±1,21 18,1±0,75 Кранио-каудальный размер заостной ямки в проксимальной трети 33,6±1,15 33,0±0,35 23,0±0,24 Кранио-каудальный размер заостной ямки в дистальной трети 17,3±1,07 13,2±0,42 7,6±0,24 Кранио-каудальный размер шейки лопатки 32,8±1,27 32,1±0,15 20,5±0,61 Фронтальный размер каудального края шейки лопатки 14,8±0,48 10,3±0,36 7,2±0,25 Фронтальный размер краниального края шейки лопатки 11,3±0,55 5,2±1,13 3,1±0,36 Дорсо-вентральный размер шейки лопатки 5,26±0,37 5,7±0,24 6,2±0,58
Кранио-каудальный размер суставной впадины лопатки 33,7±0,30 28,7±0,42 22,3±0,16 Фронтальный размер суставной впадины лопатки 24,1±0,22 19,6±1,01 15,2±0,47 Примечание: - р 0,05; - по сравнению с 1 категорией, - по сравнению со 2 категорией. Кранио-каудальный размер предостной и заостной ямок лопатки различен. Кранио-каудальный размер предостной ямки в дистальной трети превышал ее размер в проксимальной трети у собак второй категории на 10 мм, первой категории — на 13 мм, третьей категории - на 4 мм. Кранио-каудальный размер заостной ямки в дистальной трети, наоборот, был значительно меньше, чем в проксимальной трети на 15-20 мм.
Кранио-каудальные размеры шейки лопатки собак первой и второй категории сопоставимы - 32 мм. У собак третьей категории данные размеры основания лопатки больше, чем шейки лопатки на 30 мм.
Фронтальный размер шейки лопатки, у её краниального края, был значительно меньше, чем у каудального края. При этом фронтальный размер краниального края шейки лопатки у собак третьей категории составлял лишь 3,1±0,36 мм. Однако у собак всех категорий шейка лопатки достаточно выражена - ее дорсо-вентральный размер равнялся 5-6 мм.
Каудальный край лопатки имеет утолщение по всей его длине, равное у собак первой категории: по высоте (фронтальный размер) - 8,25±0,76 мм; по ширине (кранио-каудальный размер) — 9,1±0,58 мм.
На латеральной поверхности лопатки от ее основания к суставному углу располагается ость лопатки [2, 4]. Она на всем протяжении имела наклон 80-85 в каудальном направлении. Разница между фронтальными размерами ости лопатки в ее проксимальной и дистальной трети была около 4 мм. Ость лопатки массивна у ее основания и верхушки, а в средней трети — тонкая (кранио-каудальный размер ости лопатки в ее средней трети равнялся 1-2 мм).
Дистально ость лопатки у собак заканчивается выраженным отростком - акромионом [1]. Акромион «нависает» над суставной впадиной под углом 70 и кранио-каудальный размер его основания даже у собак третьей категории составлял более 3 мм. Суставная впадина лопатки у собак вытянута в кранио-каудальном направлении: краниокаудальный размер суставной впадины превышал ее фронтальный размер на 7-9 мм.
Следовательно, у собак всех категорий лопатка - это довольно тонкая кость. Оптимальные остеометрические параметры для обеспечения прочного контакта «фиксатор-кость» имеются только на уровне шейки и основания ости лопатки.
Результаты проведенного исследования показали, что в проксимальной части лопатка окружена большой мышечной массой как с латеральной, так и с медиальной поверхности. Предлопаточная артерия располагается на краниальной поверхности брюшка одноименной мышцы. Подлопаточная артерия на этом уровне выходит на латеральную поверхность лопатки и направляется краниально в сопровождении одноименного нерва и вены (рис. 49).
На уровне основания головки плечевой кости оптимальной зоной введения внешних фиксаторов является позиция 830- 1200 часов (рис. 53). Фиксаторы, проведенные в этой зоне, не препятствуют физиологическому смещению мягких тканей относительно плечевой кости при движениях в плечевом суставе.
На границе между проксимальной и средней третью плеча необходимо учитывать топографию плечевой артерии с окружающими ее соответствующими венами и нервами. Непосредственно около плечевой кости располагаются нисходящая ветвь каудальнои артерии плеча, лучевой нерв и краниальная окружная артерия плеча. Поверхностная подкожная вена проходит по латеральной поверхности плеча. Оптимальной зоной для проведения внешних фиксаторов являются позиции 8 -9 ,11 -12 (рис.54).
Аппарат внешней фиксации лопатки
Аппарат для лечения переломов лопатки мелких домашних животных содержит крайние опоры в виде дуги (1) и прямоугольной планки (2), а также промежуточную опору (3), выполненную в виде планки с концами, загнутыми в противоположных направлениях. Опоры (1, 2, 3), снабжены сквозными отверстиями (4), причем, в промежуточной опоре (3) они выполнены в два ряда и расположены в шахматном порядке (рис. 67).
Промежуточная опора (3) соединена с дугой (1) последовательно взаимосвязанными между собой с возможностью перемещения во взаимоперпендикулярных плоскостях дистракторами (5, 6, 7), а с прямоугольной планкой (2) - посредством дугообразно изогнутых штанг (8) снабженных на концах резьбовой нарезкой (9).
На опорах (1, 2) с помощью кронштейнов (10) закреплены резьбовые фиксаторы (11). В свою очередь, концы спиц (12) с упорными площадками (13) фиксированы в тягах (14) резьбовых шпилек (15) установленных с возможностью возвратно-поступательного смещения в отверстиях (4) промежуточной опоры (3).
Предусматривается также, что на резьбовых концах (9) штанг (8) могут быть дополнительно установлены пары сферических и конических шайб (16).
Отдельные детали и узлы аппарата соединены между собой с помощью крепежных гаек (17). Аппарат используется следующим образом.
После анестезии и обработки операционного поля через ость проксимального отломка лопатки с противоположных направлений проводят параллельно друг другу минимум две спицы (12) с упорными площадками (13). Концы спиц (12) фиксируют в тягах (14) резьбовых шпилек (15) установленных на промежуточной опоре (3) с возможностью возвратно-поступательного смещения.
В дистальный отломок лопатки и находящиеся в проекции лопатки позвонки вводят резьбовые фиксаторы (11), концы которых с помощью кронштейнов (10) крепят на опорах (1,2).
После этого промежуточную опору (3) с помощью резьбовых дист-ракторов (5, 6, 7), взаимосвязанных между собой с возможностью перемещения во взаимоперпендикулярных плоскостях, соединяют с опорой (1), а посредством дугообразных штанг (8) - с опорой (2). При этом, установка на резьбовых концах (9) штанг (8) пар сферических и конических шайб (16) позволяет нивелировать отклонение положения опоры (2) относительно положения промежуточной опоры (3). Затяжением крепежных гаек (17) положение отдельных узлов и деталей аппарата стабилизируют.
В послеоперационном периоде, если репозиция отломков не была выполнена при монтаже аппарата, ее осуществляют дозировано. Для смещения проксимального отломка в латеральном направлении осуществляют одновременное натяжение фиксирующих спиц (12) путем перемещения в расходящихся направлениях тяг (14) резьбовых шпилек (15). Угловое смещение проксимального отломка устраняют тягой спиц (12) в противоположных направлениях. Возвратно-поступательным смещением шпилек (15) производят перемещение проксимального отломка соответственно в дорсальном или вентральном направлениях. Установив проксимальный отломок в анатомически правильное положение, производят репозицию дистального отломка. Для этого устранение смещения в дорсальном или вен 108 тральном направлении производят смещение дистракторов (5,7). Смещение отломков в краниальном или каудальном направлении производят смещением дистракторов (6). Одновременным смещением резьбовых фиксаторов (11) в латеральном или медиальном направлениях выполняют перемещение отломка в указанных направлениях. Закончив репозицию отломков, системы аппарата стабилизируют путем фиксации крепежными гайками (17). По достижении консолидации перелома аппарат демонтируют в обратной последовательности.
Использование аппарата позволяет осуществлять репозицию и стабильную фиксацию отломков лопатки при ее переломах. Для фиксации одной или одновременно нескольких спиц нами разработан спицезажим к компрессионно-дистракционному аппарату.
Спицезажим к компрессионно-дистракционному аппарату (рис. 68 а) содержит корпус (1) со съемной фигурной скобой (2), упорные концы (3) которой размещены в пазах (4) корпуса (1).
Одновременно в корпусе (1) выполнены сообщающиеся между собой, гладкое конические отверстие (5) и резьбовые отверстия 6, расположенные во взаимоперпендикулярных плоскостях (рис. 68 б). Скоба (2) снабжена резьбовым отверстием (7) под стопорный болт (8), стержень которого контактирует с конической шайбой (9) посредством выполненного в торце последней сферической выемки (10). При этом шайба (9) установлена в коническом отверстии (5) с обращенной к скобе (2) стороны. Схемы спицезажима к компрессионно-дистракционному аппарату: а - внешний вид, б - чертеж
Крепление корпуса (1) к опоре аппарата может быть произведено с помощью крепежного болта (11) (рис. 69) или резьбового стержня (не показано), ввинчиваемых в резьбовые отверстия (6). Спицезажим к компрессионно-дистракционному аппарату используется следующим образом. При подготовке спицезажима к работе размещенные на его корпусе (1) фигурную скобу (2) смещают по пазам (4) таким образом, чтобы между торцевой частью корпуса и центральной частью скобы со стопорным болтом (8) образовался зазор. Вслед за этим концы консольно введенных или чрескостно проведенных спиц, со стороны суженой части, вводят в гладкое коническое отверстие (5) корпуса (1), пропуская их между поверхностью отверстия и боковой поверхностью конической шайбы (9). Затяжением стопорного болта (8), контактирующего с конической шайбой (9) в имеющейся на торце последней сферической выемке (10), производят заклинивание введенных концов спиц. При этом, боковая поверхность конической шайбы 9 имеет достаточную площадь контакта со спицами и при давлении со стороны стопорного болта плотно прижимает их к боковой поверхности конического отверстия корпуса при любом положении спиц после их введения. Тем самым обеспечивается жесткость фиксации и предупреждение миграции спиц; данный эффект усиливается при наличии у отверстия (5) и на конической шайбе (9) рифленой поверхности.
После фиксации концов спиц в резьбовое отверстие (6) корпуса (1) ввинчивают крепежный болт (11) или резьбовой стержень, с помощью которого спицезажим крепят на опоре аппарата. Демонтаж спицезажима осуществляют в обратной последовательности.
Использование предложенного спицезажима обеспечивает повышение жесткости фиксации одновременно нескольких спиц. Тем самым предупреждается смещение отломков или фрагментов поврежденной кости и их стабильная фиксация.
Представленные компоновки аппаратов внешней фиксации отвечают всем требованиям метода чрескостного компрессионно-дистракционного остеосинтеза, позволяют осуществить оптимальную (безопасную, стабильную, управляемую) внешнюю фиксацию, что подтверждено клиническими примерами.
