Введение к работе

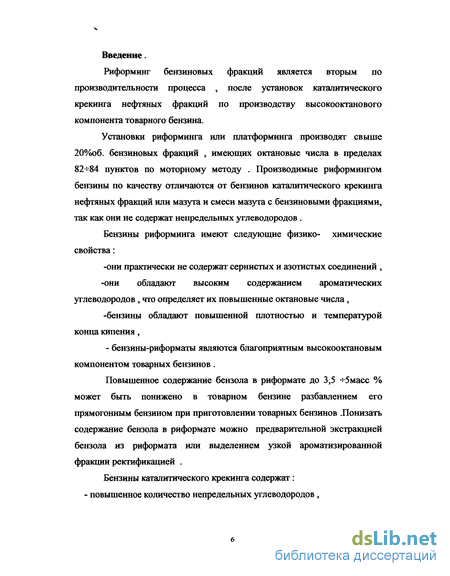

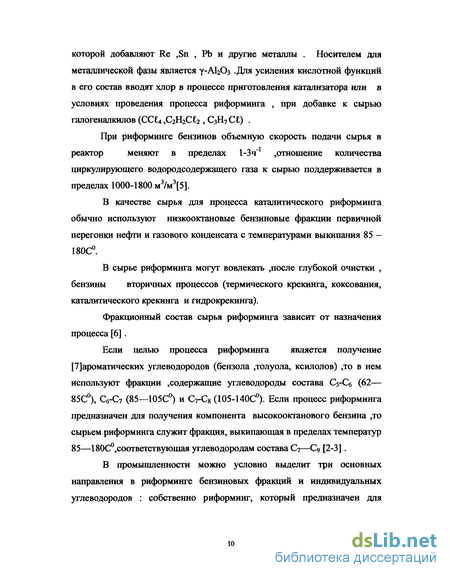

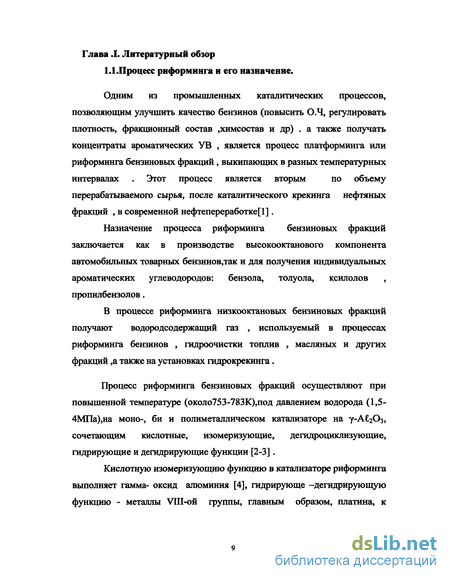

Риформинг бензиновых фракций является вторым по производительности процесса , после установок каталитического крекинга нефтяных фракций по производству высокооктанового компонента товарного бензина.
Установки риформинга или платформинга производят свыше 20%об. бензиновых фракций , имеющих октановые числа в пределах 82-И$4 пунктов по моторному методу . Производимые риформингом бензины по качеству отличаются от бензинов каталитического крекинга нефтяных фракций или мазута и смеси мазута с бензиновыми фракциями, так как они не содержат непредельных углеводородов .
Бензины риформинга имеют следующие физико- химические свойства:
-они практически не содержат сернистых и азотистых соединений ,
-они обладают высоким содержанием ароматических углеводородов , что определяет их повышенные октановые числа,
-бензины обладают повышенной плотностью и температурой конца кипения,
- бензины-риформаты являются благоприятным высокооктановым компонентом товарных бензинов.
Повышенное содержание бензола в риформате до 3,5 +5масс % может быть понижено в товарном бензине разбавлением его прямогонным бензином при приготовлении товарных бензинов .Понизать содержание бензола в риформате можно предварительной экстракцией бензола из риформата или выделением узкой ароматизированной фракции ректификацией .
Бензины каталитического крекинга содержат: - повышенное количество непредельных углеводородов ,

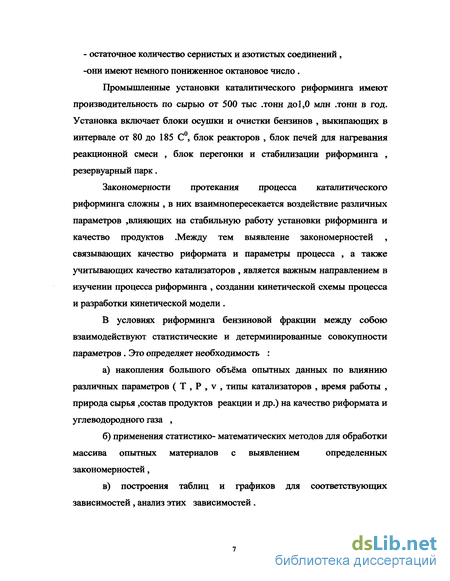

- остаточное количество сернистых и азотистых соединений,
-они имеют немного пониженное октановое число.
Промышленные установки каталитического риформинга имеют производительность по сырью от 500 тыс .тонн до 1,0 млн .тонн в год. Установка включает блоки осушки и очистки бензинов , выкипающих в интервале от 80 до 185 С0, блок реакторов , блок печей для нагревания реакционной смеси , блок перегонки и стабилизации риформинга , резервуарный парк.
Закономерности протекания процесса каталитического риформинга сложны , в них взаимнопересекается воздействие различных параметров ,влияющих на стабильную работу установки риформинга и качество продуктов .Между тем выявление закономерностей , связывающих качество риформата и параметры процесса , а также учитывающих качество катализаторов , является важным направлением в изучении процесса риформинга , создании кинетической схемы процесса и разработки кинетической модели .
В условиях риформинга бензиновой фракции между собою взаимодействуют статистические и детерминированные совокупности параметров . Это определяет необходимость :
а) накопления большого объёма опытных данных по влиянию
различных параметров ( Т , Р , v , типы катализаторов , время работы ,
природа сырья ,состав продуктов реакции и др.) на качество риформата и
углеводородного газа ,
б) применения статистико- математических методов для обработки
массива опытных материалов с выявлением определенных
закономерностей,
в) построения таблиц и графиков для соответствующих
зависимостей , анализ этих зависимостей.

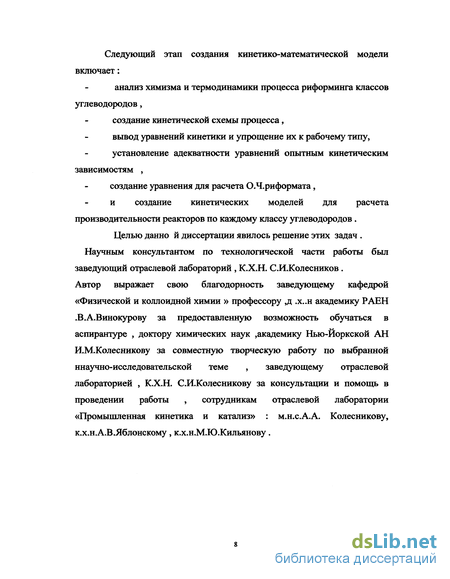

Следующий этап создания кинетико-математической модели включает:
анализ химизма и термодинамики процесса риформинга классов углеводородов,
создание кинетической схемы процесса,
вывод уравнений кинетики и упрощение их к рабочему типу,
установление адекватности уравнений опытным кинетическим зависимостям ,
создание уравнения для расчета О.Ч.риформата,
и создание кинетических моделей для расчета производительности реакторов по каждому классу углеводородов.
Целью данно й диссертации явилось решение этих задач . Научным консультантом по технологической части работы был заведующий отраслевой лабораторий , К.Х.Н. С.И.Колесников. Автор выражает свою благодорность заведующему кафедрой «Физической и коллоидной химии » профессору ,д .х..н академику РАЕН .В.А.Винокурову за предоставленную возможность обучаться в аспирантуре , доктору химических наук ,академику Нью-Йоркской АН И.М.Колесникову за совместную творческую работу по выбранной ннаучно-исследовательской теме , заведующему отраслевой лабораторией , К.Х.Н. С.И.Колесникову за консультации и помощь в проведении работы , сотрудникам отраслевой лаборатории «Промышленная кинетика и катализ» : м.н.с.А.А. Колесникову, к.х.н.А.В.Яблонскому , к.х.н.М.Ю.Кильянову .
Риформинг бензинов на установке с движущимся слоем катализатора

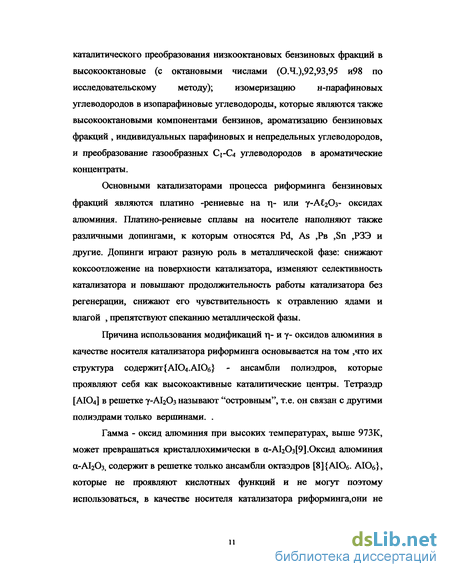

Повышение жёсткости режимов работы установок риформинга вследствие снижения давления реакционной смеси, повышения температуры из-за усиления коксообразования катализатора вызвало развитие нового направления для этих процессов-риформинг бензиновых фракций с движущимся слоем шарикового катализатора и непрерывной его регенерацией в потоке воздуха в отдельном регенераторе.[13,44,71,91]. Разработаны две технологические схемы риформинга бензиновых фракций с движущимся слоем катализатора. Первая схема, о которой упоминается в работе [16], включает в установке 4-ре реактора, расположенные вертикально друг над другом ,Такая установка работает в Азербайджане , в г. Баку. Между реакторами катализатор самотеком переходит из верхнего реактора в нижний через систему катализаторопроводов. Закоксованный катализатор переносится в регенератор, в котором в потоке воздуха происходит окисление коксовых отложений при температуре 773К и выше. Такие установки разработаны также фирмой иОР.Частицы шарикового платино-рениевого катализатора на у-А12Оз имеют размер 1,4-1,8 мм .
Реакторы работает при температурах до773К,давлениии Р=0,95Мпа, объёмной скорости подачи сырья 1,5-2,0ч кратности циркуляции ВСГ (водородсодержащего газа) 940 м /м . Полное обновление катализатора в реакторах завершается в течение 10 или немного более суток.
Вторая технологическая схема была разработана Французским нефтяным институтом [13] и включает 4 реактора, соединенных друг с другом последовательно, и три регенератора, как показано на рис. 1.2.
Поточная регенеративная схема установки рифориинга с движущимся слоем катализатора [13]: 1-ёмкость -сборник закоксованного катализатора, 2-регенератор катализатора, З- (P-I-P-4) реактора, 4-промежуточные ёмкости для закоксованных катализаторов, 5- печи для нагрева сырья. Потоки: I -сырьё, П - воздух ДП-азот, IY -продукт, V -газлифт.
Распределение шарикового катализатора между реакторами составляет отношение 10:15:25:50 %. Катализатор между реакторами и в регенератор переносится водородсодержащим газом(ВСГ).
В реакторах с движущимся слоем закоксованного шарикового катализатора , после его регенерации в регенераторе, остается стационарное количество кокса. Эта концентрация кокса на катализаторе поддерживается кратностью циркуляции катализатора у в системе, которую можно рассчитать по уравнению[83]: где v-объемная скорость подачи сырья, ч ; рк - насыпная плотность катализатора, кг/м ; рс -плотность сырья, кг/м ; г-время пребывания катализатора в зоне реакции,сут (или часы) .
Влияние кратности циркуляции ЇЧДе/у-А62Оз катализатора на показатели процесса риформинга представлено на рис. 1.3.
Влияние кратности циркуляции катализатора на показатели процесса риформинга бензина, проводимого при условиях: Т=778К, v=2,5 ч ЕЬгУВ = 600:1; Р= ОД МПа .Выходы, масс.%:1-катализат,2-АрУ, 3- кокс.
Из рис 1.3. следует, что с повышением кратности циркуляции катализатора между реактором и регенератором содержание кокса на катализаторе снижается, выход ароматических УВ растет, а выход риформата снижается за счёт усиления газообразования на менее закоксованном катализаторе.
Можно процесс риформинга бензиновой фракции 85-180 С0 [92] проводить с порционно-периодической регенерацией закоксованного катализатора. Закоксованный катализатор регенерируют в отдельном регенераторе, а затем его перемещают из регенератора в пламенные подогреватели, из которых водородсодержащим газом он переносится в реактор. Процес риформинга проводят при давлении 0,7-1,0 МПа и при температурах не выше 773К. Более высокий выход риформата в 4-х реакторном блоке установки риформинга был получен при противоточном проведении процесса[93] риформинга, а реконструкцию установок с неподвижным слоем катализатора под установку с непрерывной регенерацией закоксованного катализатора предлагается проводить в работе[94].
Компонент высокооктанового бензина
Детонационную стойкость топлив для карбюраторных двигателей принято выражать октановыми числами. Определяют их сравнением поведения испытуемого топлива и эталонного топлива в одноцилиндровом стандартном двигателе с переменной степенью сжатия.
В качестве эталонных топлив выбраны изооктан и н-гептан. Антидетонационные свойства изооктана оценивают условно баллом 100, а н-гептана -О.Октановое число топлива соответствует процентному содержанию изооктана (2,2,4-триметилпентана ) в смеси с н-гептаном, которая при стандартных условиях испытания проявляет такую же детонационную стойкость , что и испытуемый бензин . В дальнейшем было установлено , что некоторые углеводороды имеют октановые число ниже нуля и выше 100.
Существует несколько методов определения детонационной стойкости бензинов.Важнейшие из них моторный , исследовательский и температурный. Моторный метод применяют для оценки детонационной стойкости бензинов с октановым числом ниже 100 единиц для двигателей , работающих на бедных смесях. Испытания проводят на установке, состоящей из одноцилиндрового двигателя с переменной степенью сжатия . Степень сжатия можно изменять вручную от 4 до 10 посредством червячного механизма . С изменением степени сжатия в цилиндрах ДВС автоматически меняется угол опережения зажигания .
При исследовательском методе испытания бензинов проводят по той же методике , что и по моторному методу с некоторыми различиями.Обычно испытуемое топливо сравнивают не с первичными эталонами ( изооктаном и н-гептаном), а со вторичными, предварительно тарированными по первичным эталонам . В качестве вторичных эталонных топлив применяют ,например , смеси технического изооктана с бензином Б-70.
Октановое число определяют следующим образом .Готовят такие две смеси технического эталонного изооктана (ТЭИ ) и бензина Б-70, для которых октановые числа отличаются друг от друга не более чем на два пункта и их помещают в два свободных бачка ( в третий помещают испытуемый бензин ).
Состав горючей смеси регулируют на максимум детонации, сохраняя неизменной степень сжатия . Затем приступают к определению октанового числа топлива . Двигатель переводят попеременно на топливо из первого ,второго и третьего бачков, каждый раз снимая показания указателя детонации . На каждом горючем испытание проводят по 3 раза и вычисляют среднее арифметическое показаний детонации . Затем подсчитывают содержание ТЭИ (Вх,вес %) в смеси с Б-70, эквивалентной по детонации испытуемому образцу: Вх=В1+(В2+Ві) Б1-Б/Бі-Б2 , гдеВх ЗіЗг БіДЬ .
По найденной величине Вх на графике находят октановое число испытуемого бензина и полученный результат округляют с точностью до одной десятой .Октановые числа, определенные разными методами , различаются между собой . В связи с этим принято помечать, каким методом было найдено октановое число . Условились обозначать :ММ-моторный метод ;ИМ- исследовательский метод и ТМ - температурный метод . Разницу в значениях октановых чисел , найденных исследовательским и моторным методом, именуют «чувствительностью бензина ».
Окончательную оценку детонационной стойкости бензинов проводят путем дорожных испытаний . Для определения так называемого дорожного октанового числа (Д.О.Ч.)осуществляются длительные и трудоемкие испытания на большом числе автомобилей различных марок . Существует множество графических и аналитических зависимостей для выражения дорожного октанового числа .Так приведенные ниже формулы связывают дорожное октановое число с октановыми числами по моторному (М.О.Ч.) и исследовательскому (И.О.Ч.) методами , а также с содержанием непредельных углеводородов и ТЭС в бензинах .
Для обычного бензина: Д.О.Ч.= 22,1+ 0,363 И.О.Ч.+0,418 М.О.Ч.-0,12(%олефинов) +0,845(ТЭС, мл/Л). Для высокосортного бензина: Д.О.Ч.= 42,0+ 0,273 И.О.Ч.+0,313 М.О.Ч.-0,48 (%олефинов) +1,1(ТЭС,мл/Л). Другой характеристикой детонационной стойкости авиационных бензинов являяется сортность .Сортность определяют на одноцилиндровом двигателе ,обычно , при работе на богатой смеси .
В качестве эталонного топлива применяют технический эталонный изооктан с добавкой тетраэтилсвинца (в виде этиловой жидкости ) .В данной работе О.Ч. риформинга определяется по М.М. 2.7.Метод хроматографического анализа бензинов.
Краткое описание установки платформинга Московского НПЗ
Сырье, поступающее на блок гидроочистки (рис. 3.1) , не должно содержать эмульгированной воды и механических примесей. Поэтому сырье поступает из резервуарного парка на установку риформинга через блок Г.О , через фильтр А-16 или мимо него на прием насоса ЦН-1,2, которым подается в тройник смешения с циркулирующим водородсодержащим газом . После тройника смешения смесь сырья и ВСГ проходит межтрубное пространство теплообменников Т-1/1, Т-1/2, Т-1/3, где нагревается за счет выходящей из реактора Р-1 газосырьевой смеси, проходит конвекционную камеру печи П-1 и поступает в конвекционную, далее в радиантную камеры печи П-101 для дальнейшего нагрева, после чего поступает в реактор Р-1, где поддерживается температура 285-385С .
В реакторе Р-1 на катализаторе S-12 в присутствии водорода происходит очистка прямогонного бензина от сернистых, азотистых, кислородсодержащих соединений, а также металлов. Из реактора Р-1 газосырьевая смесь поступает в трубное пространство Т-3 -подогревателя отпарной колонны К-1, где газосырьевая смесь охлаждается, далее проходит трубное пространство Т-1/3, Т-1/2, Т-1/1, воздушный холодильник ВХ-101, водяные холодильники Х-1/1, Х-1/2 и с температурой не выше 50 С в сепаратор С-1, где происходит разделение жидкой и газовой фаз . Циркуляционный газ из сепаратора С-1 поступает в сепаратор С-4, предварительно смешиваясь с избыточным ВСГ с блока риформинга.
Из сепаратора С-4 водородсодержащий газ поступает на прием компрессора ПК-1,2,3 и после сжатия до давления 43 кг/см при температуре не более 130С проходит через фильтр А-3,4,5 в сепаратор С-5. В сепараторе С-5 ВСГ разделяется на: - циркулирующий газ, который возвращается в систему гидроочистки через тройник смешения с сырьем; - избыточный ВСГ , который через регулирующий клапан сбрасывается на установку Л-24-5. Жидкая фаза сепаратора С-1 с частью растворенных в ней газов проходит трубное пространство теплообменника Т-2, где нагревается за счет бензина, идущего с низа колонны К-1.
В отпарной колонне К-1 при температуре 180-240С и давлении не более 13 кг/см осуществляется отпарка сероводорода и воды. Суммарное содержание сернистых соединений в гидрогенизате не должно превышать 0,5 ррт. Отпарные газы выводят с верха колонны К-1 с температурой 60-140С проходят конденсатор-холодильник воздушного охлаждения ВХК-101, далее водяные холодильники ХК-1, ХК-1а и с температурой не более 50С поступает в сепаратор С-2.
Схемой предусмотрено байпасировние ХК-1,1а.
Жидкая фаза сепаратора С-2 забирается насосом ЦН-18, и подается в колонну К-1 в качестве орошения. Уровень в сепараторе С-2 30-70% , вода из сепаратора С-2 сбрасывается вручную в дренажную емкость Е-24.
Углеводородные газы из сепаратора С-2 поступают в колонну К-6 и далее в топливное кольцо установки.
Гидрогенизат, освободившийся от сероводорода, воды и растворенных углеводородных газов из рибойлера Т-3 (низ колонны К-1) подается на блок риформинга.
Очищенный от воды и механических примесей гидрогенизат направляется в емкость Е-21,рис.3.2.
В емкость Е-21 загружается дихлорэтан из мерника М-22. После заполнения емкости на 75% проводится смешение гидрогенизата с дихлорэтаном путем многократной циркуляции раствора.
Из емкости Е-21 приготовленный раствор насосом ЦН-16 откачивается в емкость Е-20, из которой насосами НД-21 подается на смешение с газопродуктовой смесью перед каждым реактором.

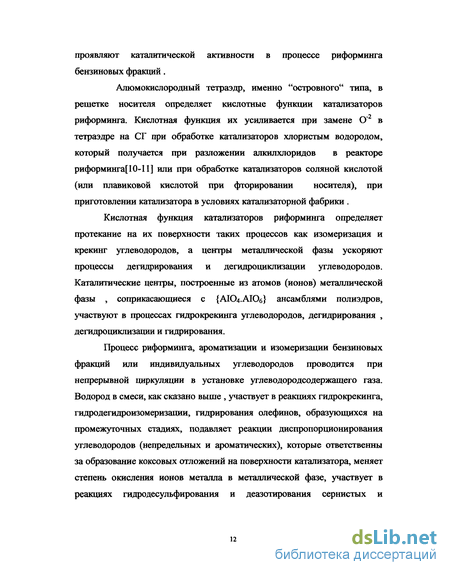

Для поддержания содержания хлоридов на катализаторе R-56 фирмы UOP на среднем уровне около 1 мае % . во время периодов пуска установки, нормальной эксплуатации и регенерации, требуется непрерывная подача в реактор таких хлорорганических соединений как дихлорэтан, трихлорэтан или дихлорпропан. Фактическое содержание хлорида на катализаторе непосредственно связано со средней температурой в слое катализатора и допустимые пределы колебаний содержания хлоридов на катализаторе составляют от 0,9 до 1,2% мае.
Хлорирующий реагент должен вводиться в сырье одновременно с началом подачи сырья в реактор . Для катализатора R-56 расход хлорида при пуске установки в зависимости от содержания влаги в сырье должен соответствовать следующим данным приведенным в табл.3.1.
Химическое равновесие дегидрирования нафтенов
Из данных табл.4.1 можно отметить ,что на входе сырья в 1-ый реактор температура поддерживается на уровне 490-5 00С с понижением температуры от верха катализатора до низа слоя катализатора на 35-68С.
Во второй реактор сырье подается с температурой 484-501 С , а перепад температуры по высоте реактора составляет 33 -49С.
В третий реактор сырье поступает с температурой 464-502 С, а перепад температуры по высоте реактора составляет 13 -25С.
Эти данные позволяют нам отметить , учитывая сведения из литературы [67 ] ,что в первом реакторе преобладает протекание эндотермических процессов - дегидрирование , дегидроциклизация , и крекинг , которые компенсируют теплоту экзотермических реакций- деструктивное алкилирования , гидрирование , гидрокрекинг, изомеризацию углеводородов и другие .
Во втором реакторе возрастает уже доля экзотермических реакций и это обуславливает снижение влияния эндотермических процессов на перепад температуры AT вдоль слоя катализатора . В третьем реакторе доля эндотермических реакций в общем процессе риформинга снижается до уровня , обеспечивающего уже перепад температуры по слою катализатора на 13-20С.
При создании кинетической модели на данном этапе её развития мы учитывали в ней температуру только на входе сырья в реакторы.
Вторым этапом исследование работы установки по методу пассивного эксперимента было накопление опытных материалов , включающих : температуры на входе сырья в реакторы , давление, массовую скорость подачи бензиновой фракции , выкипающей в интервале температур 85-180С , плотность сырья , октановое числа (М .М. и И . М.) , химические составы риформатов , включающие содержание в них ароматических , нафтеновых и парафиновых углеводородов . Были собраны данные за два года . Они были обработаны двумя независимыми методами : методом экспертной оценки и методом наименьших квадратов . На основе такой обработки технологических промышленных данных были получены закономерности , связывающие выходы ароматических , нафтеновых н - парафиновых и изопарафиновых углеводородов с массовой или мольной скоростью подачи бензиновой скоростью в реактор и с учетом начальной температуре сырья на входе в реактора .
Из данных табл. 4.2 можно отметить что температуры сырья на входе во все три реактора при данной массовой скорости подачи бензиновой фракции поддерживалась на одном уровне . На установке нами были отмечены данные полученные при изменении температуры и массовой скорости подачи сырья . Это позволило выявить закономерности , отражающие выхода и О. Ч. Риформатов , а также содержание Ар, Н, Пр , и і - Пр углеводородов в риформате .
При риформинге бензинов температуры в реакторах менялись от 483 до 502 С . Массовые скорости подачи сырья менялись от 24000 до 41000 кг/час.V.
Перепад давление поддерживался на уровне АР =0,1-Ю,0 атм. Данные табл. 4.2. были использованы для составления кинетических зависимостей при разных температурах , которые приведены в следующих разделах .
Химизм процесс платформинга бензиновых фракций не может быть представлен детально. Это связано с тем , что в составе низкооктановых бензинов , поступающих на установку риформинга, содержится сложная смесь углеводородов трех классов - парафинов, нафтенов и ароматических.
Бензиновые фракции , выделенные из разных нефтей , отличаются по содержанию в них нормальных и разветвленных парафинов, пяти- и шестичленных нафтенов, а также ароматических углеводородов. Однако, распределение углеводородов в каждой из этих групп в достаточной мере постоянно. За исключением бензинов нафтеновых нефтей, производство которых весьма ограниченно, среди парафинов значительно преобладают углеводороды нормального строения и монометилзамещенные структуры. Относительное содержание более разветвленных изопарафинов невелико. Нафтены представлены преимущественно гомологами циклопентана и циклогексаиа с одной или несколькими замещающими алкильными группами
