Содержание к диссертации
Введение

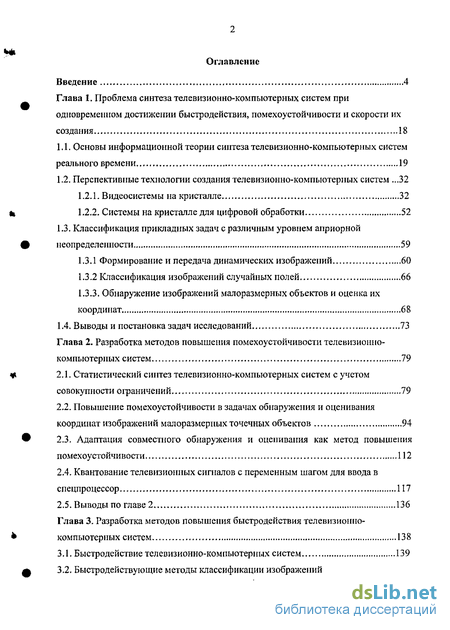

Глава 1. Проблема синтеза телевизионно-компьютерных систем при одновременном достижении быстродействия, помехоустойчивости и скорости их создания 18
1.1. Основы информационной теории синтеза телевизионно-компьютерных систем реального времени 19
1.2. Перспективные технологии создания телевизионно-компьютерных систем .32
1.2.1. Видеосистемы на кристалле 32
1.2.2. Системы на кристалле для цифровой обработки 52
1.3. Классификация прикладных задач с различным уровнем априорной неопределенности 59
1.3.1 Формирование и передача динамических изображений 60
1.3.2 Классификация изображений случайных полей 66
1.3.3. Обнаружение изображений малоразмерных объектов и оценка их координат 68
1.4. Выводы и постановка задач исследований 73
Глава 2. Разработка методов повышения помехоустойчивости телевизионнокомпьютерных систем 79
2.1. Статистический синтез телевизионно-компьютерных систем с учетом совокупности ограничений 79
2.2. Повышение помехоустойчивости в задачах обнаружения и оценивания координат изображений малоразмерных точечных объектов 94
2.3. Адаптация совместного обнаружения и оценивания как метод повышения помехоустойчивости 112
2.4. Квантование телевизионных сигналов с переменным шагом для ввода в спецпроцессор 117
2.5. Выводы по главе 2 136
Глава 3. Разработка методов повышения быстродействия телевизионнокомпьютерных систем 138
3.1. Быстродействие телевизионно-компьютерных систем 139
3.2. Быстродействующие методы классификации изображений случайных полей 147
3.3. Повышение быстродействия в задаче совмещения телевизионных динамических изображений 158
3.4. Структурный синтез телевизионно-компьютерных систем с целью повышения быстродействия 175
3.5. Выводы по главе 3 180

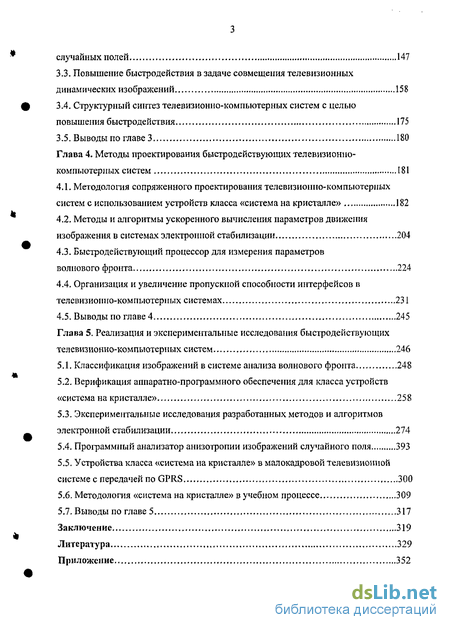

Глава 4. Методы проектирования быстродействующих телевизиониокомпыотерпых систем 181
4.1. Методология сопряженного проектирования телевизионно-компьютерных систем с использованием устройств класса «система на кристалле» 182
4.2. Методы и алгоритмы ускоренного вычисления параметров движения изображения в системах электронной стабилизации 204
4.3. Быстродействующий процессор для измерения параметров волнового фронта 224
4.4. Организация и увеличение пропускной способности интерфейсов в телевизионно-компьютерных системах 231
4.5. Выводы по главе 4 245
Глава 5. Реализация и экспериментальные исследования быстродействующих телевизионно-компьютерных систем 246
5.1. Классификация изображений в системе анализа волнового фронта 248
5.2. Верификация аппаратно-программного обеспечения для класса устройств «система на кристалле» 258
5.3. Экспериментальные исследования разработанных методов и алгоритмов электронной стабилизации .274
5.4. Программный анализатор анизотропии изображений случайного поля 393
5.5. Устройства класса «система на кристалле» в малокадровой телевизионной системе с передачей по GPRS 300
5.6. Методология «система на кристалле» в учебном процессе 309
5.7. Выводы по главе 5 317
Заключение ,319
Литература 329
Приложение 352
- Перспективные технологии создания телевизионно-компьютерных систем
- Повышение помехоустойчивости в задачах обнаружения и оценивания координат изображений малоразмерных точечных объектов
- Повышение быстродействия в задаче совмещения телевизионных динамических изображений
- Методы и алгоритмы ускоренного вычисления параметров движения изображения в системах электронной стабилизации
Введение к работе

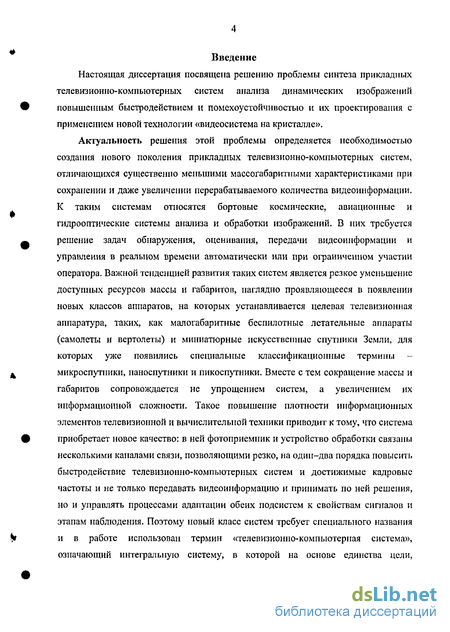

Настоящая диссертация посвящена решению проблемы синтеза прикладных телевизионно-компьютерных систем анализа динамических изображений повышенным быстродействием и помехоустойчивостью и их проектирования с применением новой технологии «видеосистема на кристалле».
Актуальность решения этой проблемы определяется необходимостью создания нового поколения прикладных телевизионно-компыотерных систем, отличающихся существенно меньшими массогабаритными характеристиками при сохранении и даже увеличении перерабатываемого количества видеоинформации. К таким системам относятся бортовые космические, авиационные и гидрооптические системы анализа и обработки изображений. В них требуется решение задач обнаружения, оценивания, передачи видеоинформации и управления в реальном времени автоматически или при ограниченном участии оператора. Важной тенденцией развития таких систем является резкое уменьшение доступных ресурсов массы и габаритов, наглядно проявляющееся в появлении новых классов аппаратов, на которых устанавливается целевая телевизионная аппаратура, таких, как малогабаритные беспилотные летательные аппараты (самолеты и вертолеты) и миниатюрные искусственные спутники Земли, для которых уже появились специальные классификационные термины -микроспутники, наноспутники и пикоспутники. Вместе с тем сокращение массы и габаритов сопровождается не упрощением систем, а увеличением их информационной сложности. Такое повышение плотности информационных элементов телевизионной и вычислительной техники приводит к тому, что система приобретает новое качество: в ней фотоприемник и устройство обработки связаны несколькими каналами связи, позволяющими резко, на один-два порядка повысить быстродействие телевизионно-компыотерных систем и достижимые кадровые частоты и не только передавать видеоинформацию и принимать по ней решения, но и управлять процессами адаптации обеих подсистем к свойствам сигналов и этапам наблюдения. Поэтому новый класс систем требует специального названия и в работе использован термин «телевизионно-компыотерная система», означающий интегральную систему, в которой на основе единства цели,
конструктивного единства и общности методов синтеза и проектирования объединены телевизионная и вычислительная подсистемы.

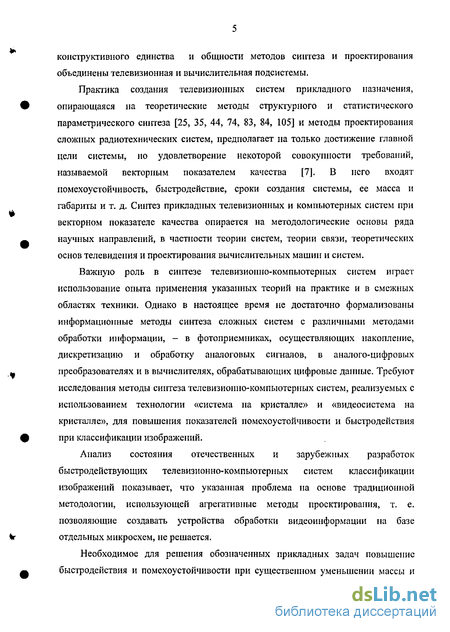

Практика создания телевизионных систем прикладного назначения, опирающаяся на теоретические методы структурного и статистического параметрического синтеза [25, 35, 44, 74, 83, 84, 105] и методы проектирования сложных радиотехнических систем, предполагает на только достижение главной цели системы, но удовлетворение некоторой совокупности требований, называемой векторным показателем качества [7]. В пего входят помехоустойчивость, быстродействие, сроки создания системы, ее масса и габариты и т. д. Синтез прикладных телевизионных и компьютерных систем при векторном показателе качества опирается на методологические основы ряда научных направлений, в частности теории систем, теории связи, теоретических основ телевидения и проектирования вычислительных машин и систем.
Важную роль в синтезе телевизионно-компыотерных систем играет использование опыта применения указанных теорий на практике и в смежных областях техники. Однако в настоящее время не достаточно формализованы информационные методы синтеза сложных систем с различными методами обработки информации, - в фотоприемниках, осуществляющих накопление, дискретизацию и обработку аналоговых сигналов, в аналого-цифровых преобразователях и в вычислителях, обрабатывающих цифровые данные. Требуют исследования методы синтеза телевизионно-компыотерных систем, реализуемых с использованием технологии «система па кристалле» и «видеосистема на кристалле», для повышения показателей помехоустойчивости и быстродействия при классификации изображений.
Анализ состояния отечественных и зарубежных разработок быстродействующих телевизионно-компыотерных систем классификации изображений показывает, что указанная проблема на основе традиционной методологии, использующей агрегативные методы проектирования, т. е. позволяющие создавать устройства обработки видеоинформации на базе отдельных микросхем, не решается.
Необходимое для решения обозначенных прикладных задач повышение быстродействия и помехоустойчивости при существенном уменьшении массы и

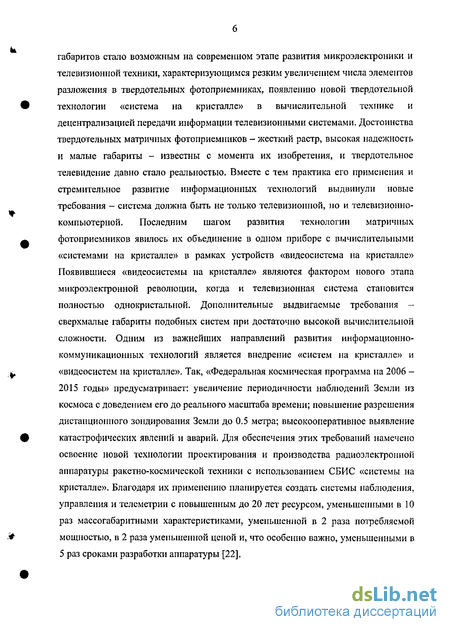

габаритов стало возможным на современном этапе развития микроэлектроники и телевизионной техники, характеризующимся резким увеличением числа элементов разложения в твердотельных фотоприемниках, появлению новой твердотельной технологии «система на кристалле» в вычислительной технике и децентрализацией передачи информации телевизионными системами. Достоинства твердотельных матричных фото приемников - жесткий растр, высокая надежность и малые габариты - известны с момента их изобретения, и твердотельное телевидение давно стало реальностью. Вместе с тем практика его применения и стремительное развитие информационных технологий выдвинули новые требования - система должна быть не только телевизионной, но и телевизионно-компыотерной. Последним шагом развития технологии матричных фотоприемников явилось их объединение в одном приборе с вычислительными «системами на кристалле» в рамках устройств «видеосистема на кристалле» Появившиеся «видеосистемы па кристалле» являются фактором нового этапа микроэлектронной революции, когда и телевизионная система становится полностью однокристальной. Дополнительные выдвигаемые требования -сверхмалые габариты подобных систем при достаточно высокой вычислительной сложности. Одним из важнейших направлений развития информационно-коммуникационных технологий является внедрение «систем на кристалле» и «видеосистем на кристалле». Так, «Федеральная космическая программа на 2006 -2015 годы» предусматривает: увеличение периодичности наблюдений Земли из космоса с доведением его до реального масштаба времени; повышение разрешения дистанционного зондирования Земли до 0.5 метра; высокооперативное выявление катастрофических явлений и аварий. Для обеспечения этих требований намечено освоение новой технологии проектирования и производства радиоэлектронной аппаратуры ракетно-космической техники с использованием СБИС «системы на кристалле». Благодаря их применению планируется создать системы наблюдения, управления и телеметрии с повышенным до 20 лет ресурсом, уменьшенными в 10 раз массогабаритными характеристиками, уменьшенной в 2 раза потребляемой мощностью, в 2 раза уменьшенной ценой и, что особенно важно, уменьшенными в 5 раз сроками разработки аппаратуры [22].

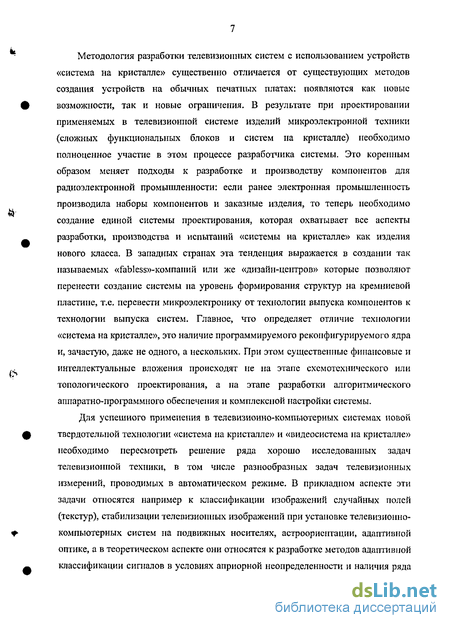

Методология разработки телевизионных систем с использованием устройств «система на кристалле» существенно отличается от существующих методов создания устройств на обычных печатных платах: появляются как новые возможности, так и новые ограничения. В результате при проектировании применяемых в телевизионной системе изделий микроэлектронной техники (сложных функциональных блоков и систем па кристалле) необходимо полноценное участие в этом процессе разработчика системы. Это коренным образом меняет подходы к разработке и производству компонентов для радиоэлектронной промышленности: если ранее электронная промышленность производила наборы компонентов и заказные изделия, то теперь необходимо создание единой системы проектирования, которая охватывает все аспекты разработки, производства и испытаний «системы на кристалле» как изделия нового класса. В западных странах эта тенденция выражается в создании так называемых «fablessw-компаиий или же «дизайн-центров» которые позволяют перенести создание системы на уровень формирования структур на кремниевой пластине, т.е. перевести микроэлектронику от технологии выпуска компонентов к технологии выпуска систем. Главное, что определяет отличие технологии «система на кристалле», это наличие программируемого реконфигурируемого ядра и, зачастую, даже не одного, а нескольких. При этом существенные финансовые и интеллектуальные вложения происходят не на этапе схемотехнического или топологического проектирования, а на этапе разработки алгоритмического аппаратно-программного обеспечения и комплексной настройки системы.
Для успешного применения в телевизионно-компьютерных системах новой твердотельной технологии «система на кристалле» и «видеосистема на кристалле» необходимо пересмотреть решение ряда хорошо исследованных задач телевизионной техники, в том числе разнообразных задач телевизионных измерений, проводимых в автоматическом режиме. В прикладном аспекте эти задачи относятся например к классификации изображений случайных полей (текстур), стабилизации телевизионных изображений при установке телевизионно-компыотерных систем на подвижных носителях, астроориентации, адаптивной оптике, а в теоретическом аспекте они относятся к разработке методов адаптивной классификации сигналов в условиях априорной неопределенности и наличия ряда

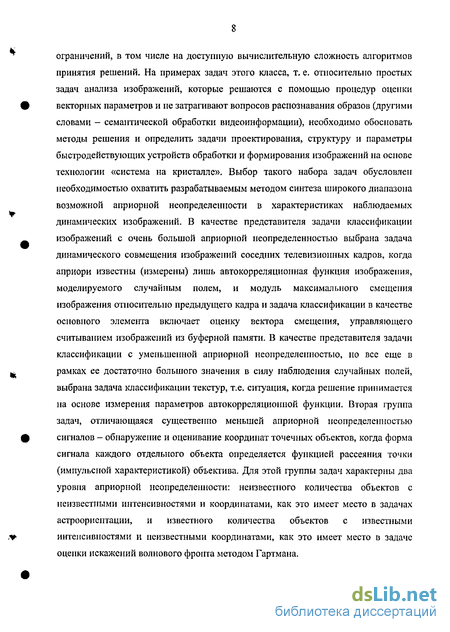

ограничений, в том числе на доступную вычислительную сложность алгоритмов принятия решений. На примерах задач этого класса, т. е. относительно простых задач анализа изображений, которые решаются с помощью процедур оценки векторных параметров и не затрагивают вопросов распознавания образов (другими словами - семантической обработки видеоинформации), необходимо обосновать методы решения и определить задачи проектирования, структуру и параметры быстродействующих устройств обработки и формирования изображений на основе технологии «система на кристалле». Выбор такого набора задач обусловлен необходимостью охватить разрабатываемым методом синтеза широкого диапазона возможной априорной неопределенности в характеристиках наблюдаемых динамических изображений. В качестве представителя задачи классификации изображений с очень большой априорной неопределенностью выбрана задача динамического совмещения изображений соседних телевизионных кадров, когда априори известны (измерены) лишь автокорреляционная функция изображения, моделируемого случайным полем, и модуль максимального смещения изображения относительно предыдущего кадра и задача классификации в качестве основного элемента включает оценку вектора смещения, управляющего считыванием изображений из буферной памяти. В качестве представителя задачи классификации с уменьшенной априорной неопределенностью, но все еще в рамках ее достаточно большого значения в силу наблюдения случайных полей, выбрана задача классификации текстур, т.е. ситуация, когда решение принимается на основе измерения параметров автокорреляционной функции. Вторая группа задач, отличающаяся существенно меньшей априорной неопределенностью сигналов - обнаружение и оценивание координат точечных объектов, когда форма сигнала каждого отдельного объекта определяется функцией рассеяния точки (импульсной характеристикой) объектива. Для этой группы задач характерны два уровня априорной неопределенности: неизвестного количества объектов с неизвестными интенсивностями и координатами, как это имеет место в задачах астроориентации, и известного количества объектов с известными интенсивностями и неизвестными координатами, как это имеет место в задаче оценки искажений волнового фронта методом Гартмана.

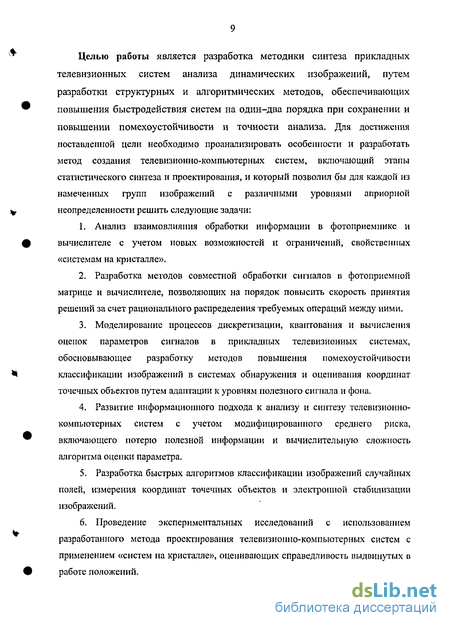

Целью работы является разработка методики синтеза прикладных телевизионных систем анализа динамических изображений, путем разработки структурных и алгоритмических методов, обеспечивающих повышения быстродействия систем на один-два порядка при сохранении и повышении помехоустойчивости и точности анализа. Для достижения поставленной цели необходимо проанализировать особенности и разработать метод создания телевизионно-компьютерных систем, включающий этапы статистического синтеза и проектирования, и который позволил бы для каждой из намеченных групп изображений с различными уровнями априорной неопределенности решить следующие задачи:
Анализ взаимовлияния обработки информации в фотоприемнике и вычислителе с учетом новых возможностей и ограничений, свойственных «системам на кристалле».
Разработка методов совместной обработки сигналов в фотоприемной матрице и вычислителе, позволяющих на порядок повысить скорость принятия решений за счет рационального распределения требуемых операций между ними.
Моделирование процессов дискретизации, квантования и вычисления оценок параметров сигналов в прикладных телевизионных системах, обосновывающее разработку методов повышения помехоустойчивости классификации изображений в системах обнаружения и оценивания координат точечных объектов путем адаптации к уровням полезного сигнала и фона.
Развитие информационного подхода к анализу и синтезу телевизионно-компьютерных систем с учетом модифицированного среднего риска, включающего потерю полезной информации и вычислительную сложность алгоритма оценки параметра.
Разработка быстрых алгоритмов классификации изображений случайных полей, измерения координат точечных объектов и электронной стабилизации изображений.
Проведение экспериментальных исследований с использованием разработанного метода проектирования телевизионно-компьютерных систем с применением «систем на кристалле», оценивающих справедливость выдвинутых в работе положений.
Методы исследования. На пути решения поставленных задач имеются определенные трудности, которые разделяются на три группы в соответствии с методами их преодоления:
Теоретические методы, в первую очередь аналитические методы теории связи, включая структурный и параметрический синтез и математическое моделирование, а также генерация специальных способов обработки видеоинформации, опирающихся на широкие возможности проектировщика не только в выборе процедур и параметров обработки сигналов, но и в выборе структуры системы, свободной от доминирующего ранее в телевидении требования использования одного канала связи с фотоприемника с вычислителем.
Методы разработки, основанные на широком применении программ и систем автоматизированного проектирования (САПР), призванные сократить время создания системы.
Экспериментальные методы, призванные подтвердить полезность и реализуемость решений, полученных методами, относящимися к первым двум группам.
Научная новизна. Основным научным результатом диссертации является разработка метода синтеза телевизионно-компьютерных систем классификации изображений, в основе которого лежит оптимизация структуры, включающая распределение вычислительных функций между фотоприемником и вычислителем и организацию множественных каналов связи между ними, а также оптимизация параметров телевизионно-компьютерных систем реального времени при ограничении вычислительной сложности, и их проектирования с применением технологии «видеосистема на кристалле». Применение разработанного метода позволило при создании новых телевизионно-компьютерных систем на один-два порядка повысить скорость принятия решений, в несколько раз повысить достоверность, а также значительно сократить время их проектирования. При этом теоретические аспекты отличаются:
применением модифицированных критериев минимума среднего риска, составленного из взвешенной суммы потери полезной информации и либо вычислительных затрат, либо загрузки вычислителя шумовой информацией [6, 37 - 39] и являющихся развитием методов оптимизации предыдущего поколения
(работы профессора Ю. М. Казаринова), опиравшихся на поиск компромисса между эффективностью и стоимостью систем [12];
учетом нескольких источников шума - фотонного шума полезного сигнала, фотонного шума фона и собственного шума фотоприемной матрицы.
В процессе исследования на основе проведенного анализа получены следующие новые научные результаты:
Аналитически обосновано на основе применения критерия информационного риска распределение площади кристалла между фотоприемником и вычислителем для специального класса прикладных телевизионных систем.
Разработан метод существенного повышения быстродействия тел евизионно- компьютерной измерительной системы, реализованной как «видеосистема на кристалле», основанный на организации множественных каналов связи между фотоприемником и вычислителем,
3. Выявлено влияние алгоритма вычисления оценки координат точечного
объекта на согласование параметров оптической системы и фотоприемника.
4. Разработан метод существенного повышения быстродействия
классификации изображений случайных полей (текстур) путем распределения
вычислительных затрат в «видеосистемах на кристалле» между фотоприемником и
собственно вычислителем и использующий вычисление проекций изображения на
вертикальные, горизонтальные и наклонные оси.
5. Разработан метод комбинированного считывания сигнала изображения в
«видеосистемах на кристалле» за время одного кадра: не только обычного
изображения, но и оценок его смещения, вычисляемых через
взаимокорреляционные функции проекций изображения на горизонтальную и
вертикальную оси.
6 Разработан метод пространственной стабилизации телевизионного изображения с точностью до элемента разложения, на основе управляемого считывания с кадровой памяти и быстрого алгоритма вычисления координат максимума взаимокорреляционной функции телевизионного изображения.
На основе выявленной зависимости оптимального размера элемента разложения от контраста объекта и этапа совместного обнаружения-оценивания разработан метод адаптации дискретизации оптического сигнала в астродатчике.
С позиций минимума информационного риска, состоящего из потери полезной информации и шумовой информации, аналитически обосновано разбиение полной шкалы сигналов на участки с разным шагом квантования: более точно для слабых сигналов и более грубо для интенсивных сигналов.
9. На основе решения вариационной задачи управления структурой
обработки сигналов при передаче в сети Ethernet разработан способ увеличения
скорости передачи информации для специализированной реализации.
Практическая ценность. Особенность практических результатов работы состоит в широком использовании при синтезе телевизионно-компыотерных систем новой методологии проектирования на основе устройств класса «система на кристалле». Предложенные оригинальные способы считывания сигналов с фотоприемных матриц позволяют при их использовании совместно с традиционно получаемыми изображениями распределить операции по обработке видеоинформации между фотоприемником и вычислительной подсистемой, и благодаря этому повысить на один - два порядка быстродействие «видеосистемы на кристалле» в условиях жестких ограничений на ресурсы. Кроме этого практическую ценность работы представляют:
рекомендованная методология совместного проектирования аппаратного и программного обеспечения для синтеза устройств класса «система на кристалле» позволяет значительно сократить время цикла выполнения проектных работ;
разработанный метод увеличения скорости передачи в интерфейсах связи телевизионно-компыотерной системы позволяет осуществлять больших объемов видеоинформации в реальном времени;
результаты структурного синтеза процессора локальной обработки в рамках рекойфигурируемой «системы на кристалле» для задач измерения волнового фронта позволяет повысить быстродействие телевизионно-компыотерной системы;
4. разработанная лабораторная база и методическое обеспечение для изучения методологии проектирования для устройств класса «система на кристалле» обеспечивает подготовку высококвалифицированных кадров.
Диссертация содержит введение, пять глав и заключение. Первая глава включает обзор достижений и проблем телевизионно-компыотерных систем реального времени, включая системы, предназначенные для использования на борту космических, авиационных и морских средств [10, 64, 13, 14, 47, 200], для которых наиболее актуально решение поставленной проблемы. В решение «вечной» проблемы повышения разрешающей способности, чувствительности и быстродействия в ходе синтеза прикладных телевизионных систем внесли свой вклад крупные зарубежные и отечественные ученые, такие как: Катаев С. И., Зубарев Ю. Б., Селиванов А. С, Цуккерман И. И., Левит А. Б., Гуревич С. Б., РыфтииЯ. А., Быков Р. Е., Тимофеев Б. С, Петраков А. В., Пустынский И. 1-І., Хромов Л. И., Ярославский Л. П., Василенко Г. И., РозенфельдА. ХорнБ.К. П., Претт У. К. и др. В первой главе характеризуется проблема синтеза телевизионно-компыотерных систем при одновременном достижении быстродействия, помехоустойчивости и скорости их создания, и методы ее решения, опирающиеся на теорию связи [1, 6] и теорию сложности [2 - 5]; отмечается достигнутый уровень характеристик фотоприемных матриц [190], систем на кристалле [42, 113, 112, 162] и видеосистем на кристалле [117], характеризуются основные положения методов классификации случайных полей [9, 25 - 27, 45], обнаружения и измерения координат малоразмерных объектов [13, 16, 44] и электронной стабилизации изображений [14, 58 - 62]. Завершает главу постановка задач диссертационных исследований.
Вторая глава посвящена синтезу телевизионно-компыотерных систем, разработке методов повышения их быстродействия и помехоустойчивости и опирается на рассмотрение телевизионно-компыотерной системы как единого целого при учете влияния характеристик подсистем не только на результирующий показатель качества всей системы, но и на оптимальные параметры других подсистем. Здесь с позиций теории связи обосновываются адаптивные алгоритмы дискретизации и квантования оптических сигналов в ходе их совместной обработки в фотоприемнике, видеотракте и компьютерной подсистеме. Методика
группового счета фотонов является родственной методу локально-адаптивного считывания [16] применительно к новым приборам «видеосистемы на кристалле».
Третья глава посвящена синтезу телевизионно-компыотерных систем, разработке методов повышения их быстродействия, необходимого при функционировании при различных уровнях априорной неопределенности. Рассмотрение материала этой главы опирается на методы структурного и параметрического синтеза, а таюке содержит описание новых оригинальных методов, использующих возможности «видеосистем на кристалле», связанные с организацией множества каналов связи фотоприемника с вычислителем и делегирование некоторых вычислительных функций фото приемнику.
Четвертая глава посвящена рассмотрению особенностей проектирования быстродействующих телевизиошю-компьютерных систем с широким использованием САПР и устройств класса «система на кристалле», разработке методов и алгоритмов ускоренного вычисления параметров движения изображения в системах электронной стабилизации; разработке методов реализации быстрого измерения анизотропии случайного поля и параметров искажений волнового фронта; разработке методов организации и увеличения пропускной способности интерфейсов в телевизионно-компыотерных системах.
Пятая глава содержит описание практических реализованных быстродействующих телевизиошю-компьютерных систем классификации изображений, в которых внедрены научные достижения, описанные в предыдущих главах диссертации. Приведена методика ускоренного тестирования аппаратно-программного обеспечения для устройств класса «система на кристалле» и изложены экспериментальные результаты, показывающие практический выигрыш в скорости и точности принятия решений за счет использования разработанных в предыдущих главах методов.
Заключение подчеркивает внутреннее единство решенных задач, новизну и значимость полученных результатов и содержит выводы по диссертации, совокупность которых позволяет сделать вывод о решении поставленной проблемы синтеза прикладных телевизионно-компыотерных систем классификации изображений повышенного быстродействия и помехоустойчивости и их проектирования с учетом особенностей, свойственных новой технологии
«видеосистема на кристалле» - увеличения количества каналов связи фотоприемника с вычислителем и выполнения вычислительных операций не только процессором обработки, но и фото прием НИКОМ.
Совокупность теоретических положений работы, направленных на повышение быстродействия и помехоустойчивости при синтезе прикладных телевизионно-компыотерных систем с учетом преимуществ и ограничений технологии «система на кристалле» и на повышение эффективности их проектирования, представляет решение научной проблемы, имеющей важное народнохозяйственное значение.
Основные научные положения, выносимые на защиту:
Для повышения быстродействия и точности телевизионно-компыотерных систем, выполненных в виде «видеосистем на кристалле» (в частности, при измерении параметров волнового фронта) необходимо на основе максимизации извлекаемой информации компромиссно распределять общую площадь кристалла между фото приемником и вычислителем и формировать множество параллельных каналов связи межу ними.
Для повышения точности измерения координат точечных объектов при согласовании размеров элемента разложения с кружком рассеяния объектива необходим учет конкретного алгоритма вычисления требуемых оценок, реализуемого в быстродействующей «видеосистеме на кристалле» при ограниченных вычислительных ресурсах.
Для стабилизации телевизионного изображения с точностью до элемента разложения (необходимого и достаточного при использовании в малогабаритных беспилотных летательных аппаратах) следует применять метод управляемого считывания видеосигнала из буферной кадровой памяти. Для экспоненциальной формы взаимокорреляциоиной функции вычисление координат ее глобального максимума следует применять алгоритм быстрого градиентного спуска.
Для уменьшения задержки в получении оценки смещения изображения при приемлемой точности следует воспользоваться методом двукратного считывания сигнала за время одного кадра: не только обычного изображения, но и его проекций на горизонтальную и вертикальную оси, по которым оценивается смещение полного кадра изображения.
Учет трех источников шумов - полезного сигнала точечного объекта, фона и телекамеры позволяет определить и сопоставить оптимальные интервалы дискретизации оптического сигнала в задачах максимизации отношения сигнал/шум и минимизации среднеквадратической ошибки оценивания координат.
Для увеличения достоверности классификации астродатчиком наблюдаемого участка звездного неба в условиях наличия трех источников шумов (полезного сигнала точечного объекта, фона и телекамеры) следует использовать адаптацию интервала дискретизации оптического сигнала к его интенсивности.
При ограниченной вычислительной сложности видеопроцессора для уменьшения информационного риска следует разбивать шкалу квантования на участки с разным и постоянным в пределах участка шагом: более точно для слабых сигналов и более грубо для интенсивных сигналов.
Для повышения скорости передачи в территориально разнесенных тел евизионно-компьютерных системах целесообразно использовать аппаратные реализации стандартных протоколов связи, позволяющие уменьшить требования к сложности и быстродействию бортового вычислителя.
Для сокращения времени проектирования телевизионно-компьютерных систем следует использовать методологию совместной разработки аппаратной и программной составляющих подобных изделий, основанную на широком применение средств САПР для нового класса устройств - «система на кристалле».
Реализация результатов работы: Проведенные теоретические исследования, расчеты, изобретения и эксперименты позволили разработать быстродействующие адаптивные телевизионно-компыотериые системы с использованием устройств класса «система на кристалле», в которых на порядок повышено быстродействие. Разработанные методы стабилизации изображений нашли применение при разработке ФГУП «НИИ телевидения» систем технического зрения для обеспечения управления движением и оружием робототехнических комплексов военного назначения, в которых на порядок увеличено быстродействие вычисления вектора смещения и вдвое расширен диапазон компенсируемых частот колебаний визирной оси. Разработанные методы классификации случайных полей использованы в макете гидрооптического канала аппаратуры экологического мониторинга, созданного ФГУП «НИИ телевидения»,
благодаря чему повышена помехоустойчивость классификации при жестких ограничениях на вычислительную сложность. Разработанные методы адаптации дискретизации и квантования оптических сигналов пашли применение при создании в ООО «СКБ Телевизионной техники» систем астроориентации и анализа волнового фронта, в которых вдвое расширен диапазон наблюдаемых сигналов и вдвое сокращена требуемая производительность бортового вычислителя. Методы сквозного проектирования быстродействующих телевизиопно-компьютерных систем на основе технологии «система на кристалле», и оптимизации организации интерфейсов использованы при создании системы наблюдения за быстропротекающими процессами в ФТИ им. А.Ф.Иоффе и обеспечили в ней двукратное увеличение пропускной способности. Методика совместного проектирования аппаратного и программного обеспечения, позволяющая значительно сократить время цикла разработки сложных систем, доведена до практического применения в учебном процессе и используется в СПбГЭТУ «ЛЭТИ» (кафедра телевидения и видеотехники и кафедра САПР) и Хабаровском техническом университете. С использованием результатов работы написаны 4 методических указания к лабораторным работам и 2 учебных пособия. Изложенное показывает, что использование результатов диссертации позволило разработать несколько типов телевизионно-компыотерных систем на основе «систем на кристалле», о чем имеются акты внедрения из ряда организаций.
