Введение к работе

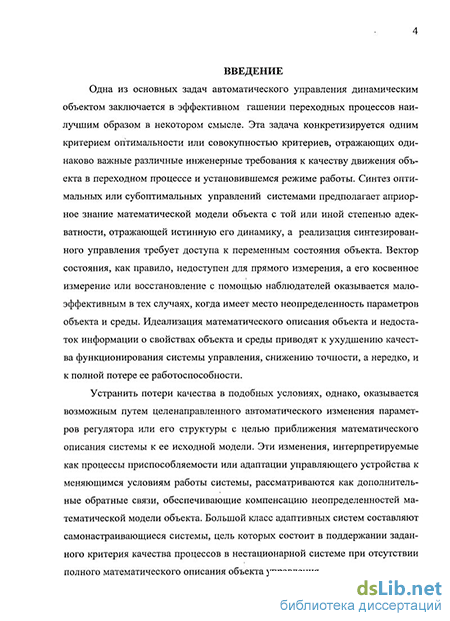

Актуальность работы. Одна из основных задач автоматического управления динамическим объектом заключается в эффективном гашении переходных процессов наилучшим образом в некотором смысле. Эта задача конкретизируется одним критерием оптимальности или совокупностью критериев, отражающих одинаково важные различные инженерные требования к качеству движения объекта в переходном процессе и установившемся режиме работы. Синтез оптимальных или субоптимальных управлений системами предполагает априорное знание математической модели объекта с той или иной степенью адекватности, отражающей истинную его динамику, а реализация синтезированного управления требует доступа к переменным состояния объекта. Вектор состояния, как правило, недоступен для прямого измерения, а его косвенное измерение или восстановление с помощью наблюдателей оказывается малоэффективным в тех случаях, когда имеет место неопределенность параметров объекта и среды. Идеализация математического описания объекта и недостаток информации о свойствах объекта и среды приводят к ухудшению качества функционирования системы управления, снижению точности, а нередко, и к полной потере ее работоспособности.
Устранить потери качества в подобных условиях, однако, оказывается возможным путем целенаправленного автоматического изменения параметров регулятора или его структуры с целью приближения математического описания системы к ее исходной модели. Эти изменения, интерпретируемые как процессы приспособляемости или адаптации управляющего устройства к меняющимся условиям работы системы, рассматриваются как дополнительные обратные связи, обеспечивающие компенсацию неопределенностей математической модели объекта. Большой класс адаптивных систем составляют самонастраивающиеся системы, цель которых состоит в поддержании заданного критерия качества
процессов в нестационарной системе при отсутствии полного математического описания объекта управления.

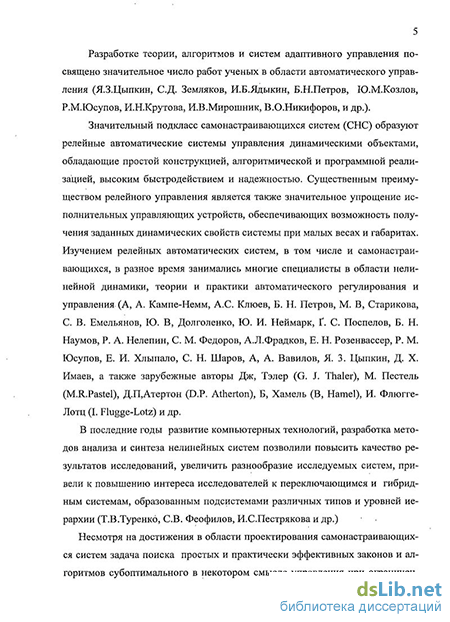

Разработке теории, алгоритмов и систем адаптивного управления посвящено значительное число работ ученых в области автоматического управления (Я.З.Цыпкин, С.Д. Земляков, И.Б.Ядыкин, Б.Н.Петров, Ю.М.Козлов, Р.М.Юсупов, И.Н.Крутова, И.В.Мирошник, В.О.Никифоров, и др.).
Значительный подкласс самонастраивающихся систем (СНС) образуют релейные автоматические системы управления динамическими объектами, обладающие простой конструкцией, алгоритмической и программной реализацией, высоким быстродействием и надежностью. Существенным преимуществом релейного управления является также значительное упрощение исполнительных управляющих устройств, обеспечивающих возможность получения заданных динамических свойств системы при малых весах и габаритах. Изучением релейных автоматических систем, в том числе и самонастраивающихся, в разное время занимались многие специалисты в области нелинейной динамики, теории и практики авто магически го регулирования и управления (А, А. Кампе-Немм, А.С. Клюев, Б. Н. Петров, М. В, Старикова, С. В. Емельянов, Ю. В, Долголенко, Ю. И. Неймарк, Г. С. Поспелов, Б. Н. Наумов, Р. А. Нелепин, С. М. Федоров, А.Л.Фрадков, Е. Н. Розенвассер, Р. М. Юсупов, Е. И. Хлыпало, С. Н. Шаров, А, А. Вавилов, Я. 3. Цыпкин, Д. X. Имаев, а также зарубежные авторы Дж, Тэлер (G. J. Thaler), М. Пестель (M.R.Pastel), Д.П,Атертон (D.P. Atherton), Б, Хамель (В, Hamel), И. Флюгге-Лотц (1. F!ugge-Lotz) и др.
В последние годы развитие компьютерных технологий, разработка методов анализа и синтеза нелинейных систем позволили повысить качество результатов исследований, увеличить разнообразие исследуемых систем, привели к повышению интереса исследователей к переключающимся и гибридным системам, образованным подсистемами различных типов и уровней иерархии (Т.В.Туренко, СВ. Феофилов, И.С.Пестрякова и др.)
Несмотря на достижения в области проектирования самонастраивающихся систем задача поиска простых и практически эффективных законов и алгоритмов
субоптимального в некотором смысле управления при ограниченном доступе к измерительной информации о состоянии системы в условиях неопределенности параметров объекта и среды является актуальной.
Данное диссертационное исследование выполнено в контексте современных направлений и подходов решения подобных задач и предлагает релейные и дискретно-непрерывные самонастраивающиеся алгоритмы автоматического управления динамическими объектами при неполной информации о состоянии объекта. Разработанные и исследованные алгоритмы базируются на модифицированных и исследованных автором законах и алгоритмах, реализованных в релейных регуляторах с переменным гистерезисом, использующих в обратной связи экстремумы регулируемой координаты.
Объект исследования - процессы, протекающие в замкнутых динамических системах.
Предмет исследования - процессы, законы и алгоритмы управления в релейных динамических системах с переменным гистерезисом в условиях неопределенности параметров объекта и среды.
Цель исследования - разработка и исследование самонастраивающихся релейных с переменным гистерезисом и дискретно-непрерывных законов и алгоритмов управления динамическими объектами при ограниченном доступе к измерительной информации о состоянии системы.
Реализация данной цели предполагает последовательное решение основных исследовательских задач:
- проанализировать проблемы и методы построения релейных и релейных самонастраивающихся алгоритмов и систем управления динамическими объектами в аспекте достигнутых результатов и направлений их совершенствования; - разработать и исследовать самонастраивающиеся алгоритмы управления автоколебательными релейными системами с переменным гистерезисом, работающими в условиях неопределенности параметров объекта и среды при симметричных и несимметричных управляющих воздействиях;
разработать и исследовать дискретно-непрерывные алгоритмы построения субоптимальных по совокупности критериев качества управлений линейными и нелинейными объектами, базирующиеся на алгоритмах управления релейными системами с переменным гистерезисом;
создать цифровые модели управляющих устройств с разработанными алгоритмами, провести вычислительные эксперименты и исследования процессов в динамических системах;
создать для промышленных контроллеров программы, реализующие разработанные и исследованные самонастраивающиеся алгоритмы управления.
Методы исследования. При решении поставленных задач и целей исследования использовались известные, в теории автоматического управления математические методы анализа и синтеза, основанные на понятиях частотных .характеристик, передаточной функции, переменных состояния. При исследовании многокритериальных систем использовался подход, основанный на алгоритмических методах синтеза и методе аналитического конструирования агрегированных, регуляторов (АКАР); свойства' автоколебательных систем с предложенными новыми алгоритмами. управления исследованы методом гармонического баланса; результаты, полученные аналитически, проверены и исследованы методом цифрового моделирования.
Научная новизна. Впервые предложены, обоснованы и исследованы практически эффективные релейные с переменным гистерезисом и дискретно-непрерывные самонастраивающиеся субоптимальные по одному и по совокупности критериев качества алгоритмы и системы управления линейными и нелинейными объектами, отличающиеся от известных инвариантной к граничным условиям стратегией управления, которая заключается в переводе объекта из произвольного начального состояния в окрестность предписанного конечного за одно или несколько переключений управления (путем организации квазискользящего процесса) и стабилизации объекта в конечном состоянии в условиях неопределенности параметров объекта и среды.
Новизна предложенных самонастраивающихся релейных алгоритмов с
переменным гистерезисом заключается также в том, что их реализация допускает
использование неполной информации о состоянии объекта (только о
регулируемой координате объекта или его ошибке) и обеспечивает за одно или
несколько переключений управления перевод объекта в заданное конечное
состояние путем организации симметричных относительно уставки
автоколебаний с заданной амплитудой в условиях действия как параметрических, так и постоянно действующих сигнальных возмущений.
Новизна дискретно-непрерывных алгоритмов заключается в плавном без скачков согласовании параметров дискретного двухиитервального управления (при больших отклонениях регулируемой координаты от заданного конечного) с параметрами управления, действующего в зоне малых отклонений (в окрестности заданного конечного состояния), путем одновременного их формирования в процессе движения изображающей точки в заданное конечное состояние, а также в возможности модификации алгоритмов для построения различных классов систем. Алгоритмы базируются на методе синтеза оптимального по быстродействию управления с использованием в обратной связи экстремумов фазовых координат, методе аналитического конструирования агрегированных регуляторов, а также на модифицированных автором законах управлення, реализованных в структурах нового
подкласса релейных регуляторов с переменным гистерезисом с зоной нечувствительности и без нее.
Новой является также разработанная в системе программирования контроллеров SOFTLOGIC в среде TRACE MODE6 программа, реализующая исследованные алгоритмы. Программа выполнена в виде одного универсального модуля, изменением параметров которого можно осуществить преобразование алгоритмов управления в дискретно-непрерывные, релейные или непрерывные.
Практическая значимость. Разработаны простые и эффективные релейные и дискретно-непрерывные самонастраивающиеся субоптимальные по совокупности критериев оптимальности алгоритмы управления и программы их
реализации, которые носят универсальный характер и моїут применяться для автоматизации динамических объектов различной природы. Результаты исследований использованы при разработке системы автоматического управления температурным режимом в помещении и применены в автоматизированной системе управления установкой стабилизации газового конденсата.
Материалы исследований положены в основу спецкурсов по теории автоматического управления и используются в учебном процессе при подготовке инженеров и магистров в Самарском государственном техническом университете.
Апробация результатов работы осуществлена в виде научных публикаций и доклада на международной научной конференции в 2010 г, а также научно-технических семинарах в Самарском государственном техническом университете 2007, 2008 и 2009 г.г. Материалы исследования использованы при написании учебно-методического пособия «Исследование скользящих и квазискользящих процессов в релейных системах с переменным гистерезисом» (Самара,2008 г.). По результатам исследования опубликованы восемь научных и методических работ, в том числе четыре в изданиях по списку ВАК.
Структура и объем работы. Диссертация изложена на 180 страницах машинописного текста и состоит из введения, четырех глав, заключения, списка литературы, включающего 102 наименования, пяти приложений, три из которых подтверждают внедрение полученных результатов. Работа содержит 76 рисунков. Основные положения, выносимые на защиту:
