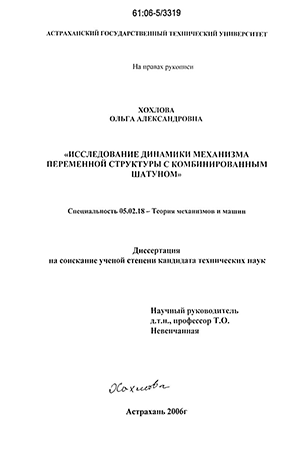

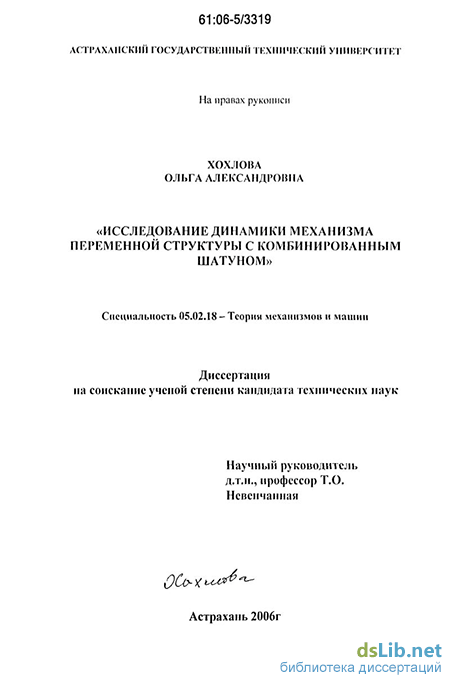

Хохлова Ольга Александровна. Исследование динамики механизма переменной структуры с комбинированным шатуном : Дис. ... канд. техн. наук : 05.02.18 Астрахань, 2006 155 с. РГБ ОД, 61:06-5/3319

Введение к работе

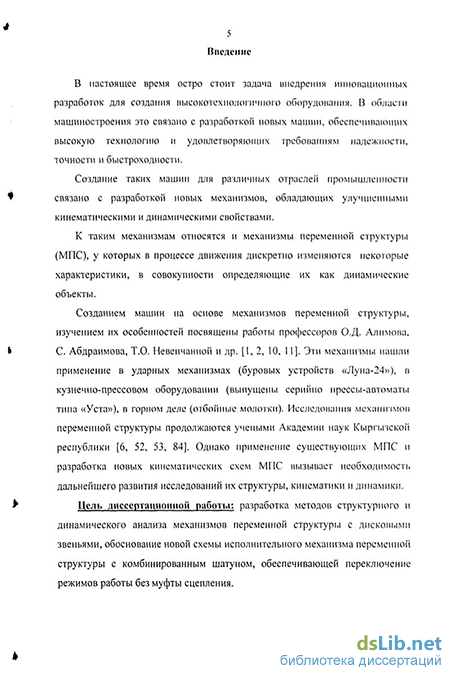

Актуальность проблемы. В настоящее время остро стоит задача
внедрения инновационных разработок для создания высокотехнологичного
оборудования. В области машиностроения это связано с разработкой новых
машин, обеспечивающих высокую технологию и удовлетворяющих требова
ниям надежности, точности и быстроходности.

Создание таких машин для различных отраслей промышленности связано с разработкой новых механизмов, обладающих улучшенными кинематическими и динамическими свойствами.

К таким механизмам относятся и механизмы переменной структуры (МПС), у которых в процессе движения дискретно изменяются некоторые характеристики, в совокупности определяющие их как динамические объекты.

Созданием машин на основе механизмов переменной структуры, изучением их особенностей посвящены работы профессоров О .Д. Алимова, С. Аб-драимова, Т.О. Невенчанной и др. Эти механизмы нашли применение в ударных механизмах (буровых устройств «Луна-24»), в кузнечно-прессовом оборудовании (выпущены серийно прессы-автоматы типа «Уста»), в горном деле (отбойные молотки). Исследования механизмов переменной структуры продолжаются учеными Академии наук Кыргызской республики. Однако применение существующих МПС м разработка новых кинематических схем МПС вызывает необходимость дальнейшего развития исследований их структуры, кинематики и динамики.

Данная работа выполнена в соответствии с планами НИР кафедры теоретической и прикладной механики Астраханского государственного технического университета по проблеме «Динамика исполнительных механизмов и машин» за 1998-2005 г. и при поддержке гранта Российского фонда фундаментальных исследований «Механизмы переменной структуры» № 05-01-096502.

Цель диссертационной работы: разработка методов структурного и динамического анализа механизмов переменной структуры с дисковыми звеньями, обоснование новой схемы исполнительного механизма переменной структуры с комбинированным шатуном, обеспечивающей переключение режимов работы без муфты сцепления.

Для достижения поставленной цели были рассмотрены и решены следующие задачи:

создание принципов и методики структурного анализа МПС, уточнение их классификации;

разработка новой кинематической схемы исполнительного МПС для кузнечно-прессового оборудования и исследование его работоспособности;

разработка математической модели исполнительного механизма МПС с комбинированным шатуном;

- экспериментальная проверка работоспособности исполнительного МПС
с комбинированным шатуном.

Методы исследования. Проведённые исследования базируются на методах анализа механизмов механики машин. Решение дифференциальных уравнений движения исполнительного МПС пресса с комбинированным шатуном и экспериментальной установки проводились на ЭВМ с использованием известных математических пакетов.

Научная новизна:

уточнена существующая классификация МПС, в которой нашли место дисковые механизмы переменной структуры;

разработана методика динамических исследований МПС с учетом реального положения центров масс и инерционных характеристик звеньев, выполненных в виде дисковых, в результате анализа которых установлено, что при переключении на холостой ход динамическая нагру-женность МПС на порядок ниже, чем динамическая нагруженность при приложении технологической нагрузки;

обоснована возможность упрощения расчетной схемы МПС с комбинированным шатуном до системы с одной степенью свободы.

Практическая ценность:

создана новая схема МПС с комбинированным шатуном, обеспечивающая непрерывность работы без муфты сцепления. Схема защищена патентом № 2219059 от 20 декабря 2003г.;

создан экспериментальный образец пресса, в котором МПС с комбинированным шатуном является исполнительным механизмом и проведены экспериментальные исследования данного образца;

на основе разработанной методики проведены динамические исследования КіПС с комбинированным шатуном, в результате которых было установлено, что реакции в кинематических парах соответствуют технологической нагрузке, что позволило упростить инженерную методику анализа данного механизма;

сравнение результатов эксперимента и теоретических исследований подтверждают достаточную точность математической модели;

разработана инженерная методика расчета допускаемой нагрузки на ползуне исполнительного механизма экспериментального образца пресса;

МПС с комбинированным шатуном используется на ОАО АМЗКПО «АКМА» в качестве исполнительного механизма на выпускаемых заводом прессах моделей КД 2122Г (усилием 160 кН) и КД 2124 (усилием 250 кН);

результаты работы внедрены в учебный процесс на кафедре «Подъемно-транспортные машины, производственная логистика и механика машин» Астраханского государственного технического университета.

Апробация работы. Основные результаты диссертационной работы обсуждались на Международной конференции «Проблемы механики современных машин» (г. Улан-Удэ 2000г.), XXVIII Летней школы «Актуальные

проблемы механики» (г. Санкт-Петербург 2001 г.), Восьмом всероссийском съезде по теоретической и прикладной механике (г. Пермь 2001г.), Всероссийской конференции «Проблемы динамики и прочности исполнительных механизмов и машин» (г. Астрахань 2002г.). На IV и VI Московском международном салоне инноваций и инвестиций за данную разработку были полу- ; чены серебряная и бронзовая медали (2004г, 2006г.), а также диплом и медаль «Лауреат ВВЦ» (2005г.).

Публикации. Результаты работы изложены в 11 печатных работах, в том числе в 1 патенте.

Структура и объём работы. Работа состоит из введения, 5-й глав, заключения, списка литературы из 94 наименований и 3 приложений; содержит 135 машинописных страниц основного текста, 93 рисунка, 7 таблиц.

На защиту выносятся следующие положения:

  1. Уточненная классификация механизмов переменной структуры.

  2. Новый МПС с комбинированным шатуном для кузнечно-прессового оборудования, представляющий собой кривошипно-ползунный механизм в рабочем режиме работы пресса и однозвенный механизм, со- , * вершающий вращение в холостом режиме. Используются дисковые' звенья для компактности конструкции.

  3. Математическая модель пресса с комбинированным шатуном и резуль-. . таты исследований динамики пресса на основе математической моде- .' ли: алгоритм определения допускаемой нагрузки на ползуне, влияние сил трения в кинематических парах.

  4. Экспериментальные исследования механизма переменной структуры с комбинированным шатуном. Результаты экспериментальных исследований сравнивались с теоретическими расчетами.
