Введение к работе

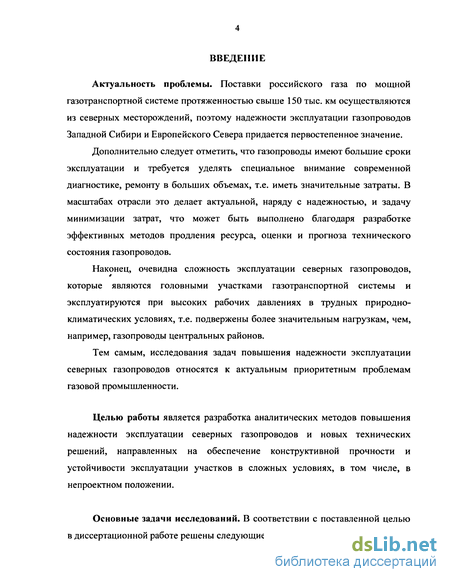

Актуальность проблемы. Поставки российского газа по мощной газотранспортной системе протяженностью свыше 150 тыс. км осуществляются из северных месторождений, поэтому надежности эксплуатации газопроводов Западной Сибири и Европейского Севера придается первостепенное значение.
Дополнительно следует отметить, что газопроводы имеют большие сроки эксплуатации и требуется уделять специальное внимание современной диагностике, ремонту в больших объемах, т.е. иметь значительные затраты. В масштабах отрасли это делает актуальной, наряду с надежностью, и задачу минимизации затрат, что может быть выполнено благодаря разработке эффективных методов продления ресурса, оценки и прогноза технического состояния газопроводов.
Наконец, очевидна сложность эксплуатации северных газопроводов, которые являются головными участками газотранспортной системы и эксплуатируются при высоких рабочих давлениях в трудных природно-климатических условиях, т.е. подвержены более значительным нагрузкам, чем, например, газопроводы центральных районов.
Тем самым, исследования задач повышения надежности эксплуатации северных газопроводов относятся к актуальным приоритетным проблемам газовой промышленности.
Целью работы является разработка аналитических методов повышения надежности эксплуатации северных газопроводов и новых технических решений, направленных на обеспечение конструктивной прочности и устойчивости эксплуатации участков в сложных условиях, в том числе, в непроектном положении.
Основные задачи исследований. В соответствии с поставленной целью в диссертационной работе решены следующие задачи:

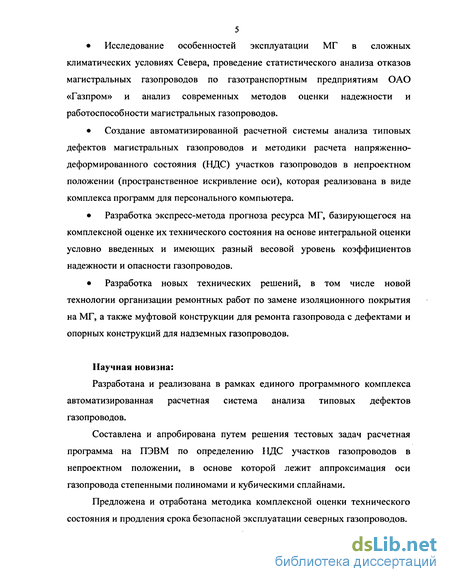

Исследование особенностей эксплуатации МГ в сложных климатических условиях Севера, проведение статистического анализа отказов магистральных газопроводов по газотранспортным предприятиям ОАО «Газпром» и анализ современных методов оценки надежности и работоспособности магистральных газопроводов.
Создание автоматизированной расчетной системы анализа типовых дефектов магистральных газопроводов и методики расчета напряженно-деформированного состояния (НДС) участков газопроводов в непроектном положении (пространственное искривление оси), которая реализована в виде комплекса программ для персонального компьютера.
Разработка экспресс-метода прогноза ресурса МГ, базирующегося на комплексной оценке их технического состояния на основе интегральной оценки условно введенных и имеющих разный весовой уровень коэффициентов надежности и опасности газопроводов.
Разработка новых технических решений, в том числе новой технологии организации ремонтных работ по замене изоляционного покрытия на МГ, а также муфтовой конструкции для ремонта газопровода с дефектами и опорных конструкций для надземных газопроводов.
Научная новизна:
Разработана и реализована в рамках единого программного комплекса автоматизированная расчетная система анализа типовых дефектов газопроводов.
Составлена и апробирована путем решения тестовых задач расчетная программа на ПЭВМ по определению НДС участков газопроводов в непроектном положении, в основе которой лежит аппроксимация оси газопровода степенными полиномами и кубическими сплайнами.
Предложена и отработана методика комплексной оценки технического состояния и продления срока безопасной эксплуатации северных газопроводов.

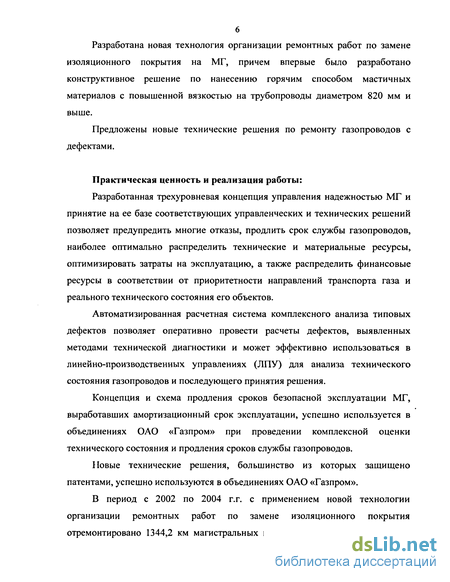

Разработана новая технология организации ремонтных работ по замене изоляционного покрытия на МГ, причем впервые было разработано конструктивное решение по нанесению горячим способом мастичных материалов с повышенной вязкостью на трубопроводы диаметром 820 мм и выше.
Предложены новые технические решения по ремонту газопроводов с дефектами.
Практическая ценность и реализация работы:
Разработанная трехуровневая концепция управления надежностью МГ и принятие на ее базе соответствующих управленческих и технических решений позволяет предупредить многие отказы, продлить срок службы газопроводов, наиболее оптимально распределить технические и материальные ресурсы, оптимизировать затраты на эксплуатацию, а также распределить финансовые ресурсы в соответствии от приоритетности направлений транспорта газа и реального технического состояния его объектов.
Автоматизированная расчетная система комплексного анализа типовых дефектов позволяет оперативно провести расчеты дефектов, выявленных методами технической диагностики и может эффективно использоваться в линейно-производственных управлениях (ЛПУ) для анализа технического состояния газопроводов и последующего принятия решения.
Концепция и схема продления сроков безопасной эксплуатации МГ, выработавших амортизационный срок эксплуатации, успешно используется в объединениях ОАО «Газпром» при проведении комплексной оценки технического состояния и продления сроков службы газопроводов.
Новые технические решения, большинство из которых защищено патентами, успешно используются в объединениях ОАО «Газпром».
В период с 2002 по 2004 г.г. с применением новой технологии организации ремонтных работ по замене изоляционного покрытия отремонтировано 1344,2 км магистральных газопроводов. В период до 2010
7 года намечено отремонтировать дополнительно порядка 22000 км магистральных газопроводов. Суммарный годовой эффект от внедрения технологии в 2005 г. составил 14,153 млрд. руб.

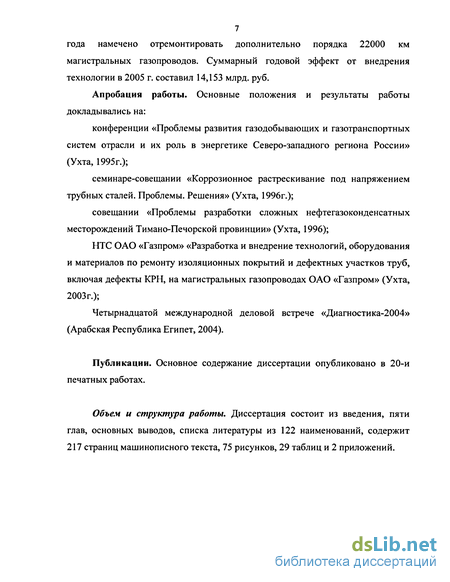

Апробация работы. Основные положения и результаты работы докладывались на:
конференции «Проблемы развития газодобывающих и газотранспортных систем отрасли и их роль в энергетике Северо-западного региона России» (Ухта, 1995г.);
семинаре-совещании «Коррозионное растрескивание под напряжением трубных сталей. Проблемы. Решения» (Ухта, 1996г.);
совещании «Проблемы разработки сложных нефтегазоконденсатных месторождений Тимано-Печорской провинции» (Ухта, 1996);
НТС ОАО «Газпром» «Разработка и внедрение технологий, оборудования и материалов по ремонту изоляционных покрытий и дефектных участков труб, включая дефекты КРН, на магистральных газопроводах ОАО «Газпром» (Ухта, 2003г.);
Четырнадцатой международной деловой встрече «Диагностика-2004» (Арабская Республика Египет, 2004).
Публикации. Основное содержание диссертации опубликовано в 20-и печатных работах.
Объем и структура работы. Диссертация состоит из введения, пяти глав, основных выводов, списка литературы из 122 наименований, содержит 217 страниц машинописного текста, 75 рисунков, 29 таблиц и 2 приложений.

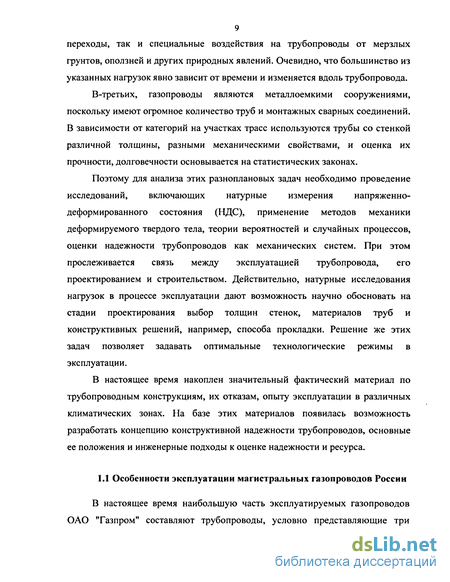

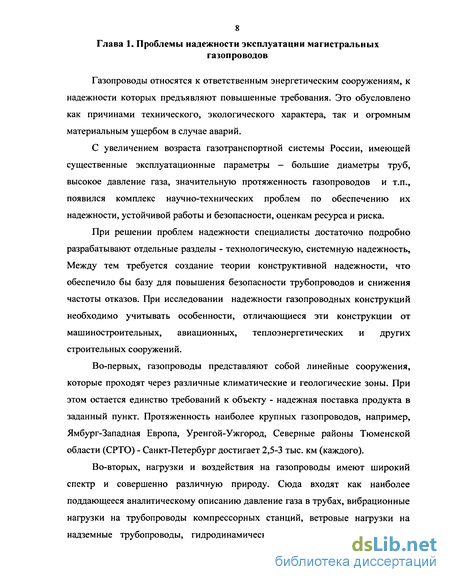

Статистический анализ отказов магистральных газопроводов
В последние годы вопросы предупреждения и снижения аварийности эксплуатируемых объектов в производственной деятельности газодобывающих и газотранспортных дочерних обществ ОАО «Газпром» становятся одними из основных. Несмотря на усиливающиеся процессы старения газотранспортной сети, участившиеся террористические акции и другие факторы, осложняющие процесс эксплуатации объектов ЕСГ, дочерние общества ОАО «Газпром» в целом не ухудшили свои показатели аварийности.
Основными методическими принципами и направлениями работ в сфере повышения промышленной безопасности опасных производственных объектов ОАО «Газпром» были: внутритрубная и внешняя дефектоскопия магистральных газопроводов; переизоляция газопроводов; капитальный ремонт, реконструкция, продление сроков безопасной эксплуатации газовых объектов на основе исследования их остаточного ресурса; реализация программных мероприятий по исследованию природы стресс-коррозионных проявлений и их предупреждению на газопроводах.
С позиций поддержания стабильного уровня промышленной безопасности газовых объектов ОАО «Газпром» 2004 год был сложным, поскольку к «плановым» работам этого направления добавились работы, связанные с преодолением последствий участившихся террористических актов и усилением профилактики их предупреждения.
В 2004 году общее число аварий на газовых объектах ОАО «Газпром» осталось на уровне 2003 года и составило 30 аварий (рис.2). Все аварии произошли на линейной части газопроводов. Исключая из рассмотрения аварии по причине террористических актов (2 аварии из 30 в 2003 г. и 5 аварий из 30 в 2004 г.) можно отметить, что уровень технической эксплуатации по показателю аварийности в 2004 году улучшился на 16,7% по сравнению с 2003 годом.
Второй год подряд устойчиво снижается число аварий газопроводов по причине стресс-коррозии, которая уже не является основной среди причин аварийности. Число аварий из-за стресс-коррозии с 2002 по 2004 годы снизилось с 16 до 8, т.е. в 2 раза.
Такое снижение стресс-коррозионной аварийности стало возможным, главным образом, благодаря целенаправленной и упорной работе ряда дочерних обществ по установлению причин стресс-коррозии, локализации стресс-коррозионных участков и применению комплекса мер по предупреждению стресс-коррозионных аварий.
Таблица 1 показывает структуру аварийности на газовых объектах ОАО «Газпром» по причинам возникновения аварий. В целом по ОАО «Газпром» наибольшее количество аварий в 2004 году имели место из-за строительных дефектов (т.е. дефектов строительно-монтажных работ (СМР), проявившихся в виде аварий при эксплуатации), составивших 33,3% от общего числа аварий за этот год (10 аварий из 30). Далее по количеству следуют аварии из-за стресс-коррозии (8 аварий, т.е. 26,7%), число которых по отношению к предыдущему 2003 году снизилось почти вдвое (с 14 до 8). Завершает тройку преобладающих причин аварийности газовых объектов аварии из-за терактов (диверсий) (5 аварий или 16,7%).
Аварии из-за случайных повреждений при эксплуатации трубопроводов, диверсий, природных воздействий, включая стихийные бедствия, в действительности представляют собой единую (обобщенную) группу аварий из-за механических повреждений разной природы.
Если в структуре аварий по причинам возникновения в качестве единой группы рассматривать все различные по природе механические повреждения при эксплуатации в виде обобщенной группы мехповреждений, то их число в 2004 году составит 7 аварий, что заставляет рассматривать мехповреждения в числе основных причин аварий.
В целом по объектам ОАО «Газпром» структура доминирующих причин аварийности со временем изменяется. На рис.3 как доминирующие причины аварийности рассмотрены: дефекты СМР, стресс-коррозия,
механические повреждения различной природы (обобщенная группа мехповреждений).
За последние годы удельный вес аварий по причине дефектов СМР, в том числе - сварки, значительно возрос и в 2004 году превратился в основную причину аварий (30% от общего числа аварий, причем из 10 аварий по браку СМР -3 аварии произошло из-за брака сварки).
Обзор существующих методов расчетов напряженно-деформированного состояния
Непроектные положения характеризуются искривлениями газопровода в вертикальной и горизонтальной плоскостях, сопровождающиеся выходом его на дневную поверхность. При этом существенно увеличиваются изгибные напряжения в трубопроводе. Поэтому для объективной оценки параметров прочностной надежности и предотвращения аварийных ситуаций на участках, находящихся в непроектном положении, для планирования профилактических и ремонтных мероприятий необходимо знать напряженно-деформированное состояние трубы в зависимости от параметров непроектного положения.
Определение напряженно-деформированного состояния трубопровода в зоне непроектного положения может быть определено тремя способами. Во-первых, можно решать прямую задачу прикладной теории упругости об определении напряжений и деформаций в трубе, находящейся в условиях силового и температурного нагружения. Однако решение прямой задачи об определении внутренних силовых факторов, напряжений и деформаций в случае непроектного положения трубопровода сопряжено со многими неопределенностями. Это связано в первую очередь с тем, что достаточно сложно для каждого непроектного участка с приемлемой точностью определить все механические характеристики системы трубопровод - грунт, включая коэффициенты отпора, предельные значения несущей способности грунта и т. Д. [2]
Второй способ состоит в использовании инструментальных методов определения и контроля напряжений. В последнее время для измерения напряжений получили широкое развитие различные экспериментальные методы [19, 110, 112, 20, 49, 113, 95, 96, 58], в том числе:
методы амплитудно-фазочастотных характеристик; -ультразвуковые методы; -магнитные методы, основанные на шумах Баркгаузена и коэрцитивной силе; -рентгеновские методы; голографические методы.
Однако широкое использование этих методов из-за сложных климатических условий Западной Сибири и Крайнего Севера достаточно сложно и затруднительно.
Третий способ заключается в том, что об изменениях напряженного состояния в трубопроводе судят по результатам измерений отклонения оси трубопровода от первоначального проектного положения [122]. Именно последний, косвенный метод определения напряжений с использованием результатов измерения прогиба оси трубопровода в зоне непроектного положения можно считать практически пригодным в ближайшее время.
Следует отметить, что геометрические параметры участка газопровода в непроектном положении могут быть получены при нивелировании лишь с определенной степенью точности. В связи с этим использование традиционных методов интерполяции дискретно заданных функций и, тем более, определение их производных могут привести к весьма большим погрешностям при вычислении напряжений. При решении задачи об определении кривизны некоторой кривой, заданной дискретно, нарушается одно из необходимых условий корректности, а именно условие устойчивости решения [56]. Таким образом, возникает необходимость использования методов сглаживания экспериментальных данных [54, 89, 50, 116] и методов регуляризации [108, 109, 67, 66, 93].
Наиболее достоверную оценку состояния искривленных участков МГ дают экспериментально-расчетные методы, изложенные в работах [82, 106, 108, 109, 115, 65, 116, 89, 117]. Для подтверждения теоретических положений производится геодезическая съемка профиля и измерение НДС трубы с использованием тензодатчиков [106, 82]. Данные геодезической съемки используются для определения кривизны оси трубопровода специальными методами, такими как регуляризация [108, 109], сглаживание кубическими сплайн-функциями [89, 50, 116] или методом наименьших квадратов [115, 7]. Эти методы применяются для оценки напряженно-деформированного состояния (НДС) подводных, подземных и надземных трубопроводов [116, 109, 57, 89, 60, 62].
Рассмотрим кратко расчетные методы оценки продольно-поперечного изгиба участков трубопроводов. Эти методы базируются на решении дифференциального уравнения изгиба оси - аналитический метод и уравнения энергетического баланса системы "трубопровод-основание" - энергетический метод. В работе [6] выпуклый участок представлен аркой с шарнирными опорами по концам, на которую воздействуют сжимающее усилие и постоянная распределенная нагрузка, направленная вниз. Задача решается аналитическим методом.
Комплексная оценка технического состояния и ресурса магистральных газопроводов
Проблема ресурса магистральных газопроводов в последние годы обострилась в связи с увеличением их возраста. Необходимо отметить, что специалистами газовой промышленности разработаны научно-методические и инженерные материалы по постановке задачи оценки ресурса МГ и ее реализации в отрасли [17, 103, 27]. В этих работах были рассмотрены как различные теоретические аспекты - анализ надежности и долговечности подземных трубопроводов, исследование ресурса с вероятностных и детерминированных позиций, вопросы прочности участков газопроводов с различными дефектами, старения металла; так и инженерные аспекты -комплексный анализ технического состояния, обследование потенциально-опасных участков, оценка опасности дефектов по результатам расчетов и измерений НДС, мероприятия по продлению срока безопасной эксплуатации магистральных газопроводов и порядку проведения экспертизы промышленной безопасности.
Опыт практических работ на магистральных газопроводах, проводимых в течение последних 3-х лет, показал, что наряду с представленными аналитическими материалами целесообразно разработать экспресс-метод прогноза ресурса магистральных газопроводов, который бы позволил эксплуатационным службам оперативно, на основе имеющейся у них документации, дать качественную оценку ресурса того или иного участка [104]. Это дает возможность, во-первых, выполнить прогноз ресурса газопроводов, на которых работы по оценке ресурса еще не проводились. Во-вторых, это позволит составить общую картину прогноза технического состояния газопроводов как в пределах газотранспортного предприятия, так и отдельных газопроводов по всей их протяженности в рамках газотранспортной системы в целом. В-третьих, результаты экспресс-анализа могут быть для планирования ремонтных работ и экономической оценки прогноза затрат.
Предлагаемая схема оценки технического состояния и принятия решений о продлении срока безопасной эксплуатации магистральных газопроводов приведена рис.40.
Из схемы видно, что такая оценка выполняется с применением комплекса расчетных, инструментальных и других значительных по объемам работ. В то же время для предварительного прогноза можно ограничиться анализом имеющейся документации и применением бальных оценок. Исходя из этого, предлагается следующий алгоритм экспресс-метода, представленный на рис.41.
Как видно из схемы, анализ технического состояния выполняется, исходя из сопоставления двух укрупненных блоков: с одной стороны, даны основные критерии надежности, которые включают в себя класс газопровода, состояние металла и сварных соединений, уровень напряженно-деформированного состояния, характеристики защиты от коррозии, состояние изоляции; с другой стороны, сгруппированы основные факторы, которые дают информацию об опасности эксплуатации, а именно: уровни опасности в зависимости от величины давления газа, диаметра, наличия пересечений, количества ниток, предшествующих ремонтов, аварийности, проведения диагностических работ, количества обследований и т.п.
При этом показатели надежности и опасности имеют свои диапазоны значений и свой весовой уровень, которые определяются на основе многолетнего опыта исследований и практических работ на газопроводах и представлены в таблицах 10 и 11.
Затем суммарные значения критериев надежности и факторов опасности сравниваются между собой и производится интегральная оценка Ки
Для выполнения оценки прогнозируемого срока эксплуатации газопровода используются результаты, показанные на схеме рис.40, а именно: базовым (экономически целесообразным) сроком продления ресурса считается срок, равный 5 годам. В зависимости от величины интегрального коэффициента Ки этот срок увеличивается пропорционально Ки и равен N = 5Л:н.
Таким образом, применение предложенного метода, базирующегося на комплексной оценке технического состояния, позволяет дать приближенный прогноз ресурса газопровода.
Следует отметить, что в работе не рассматриваются в явном виде такие элементы магистрального газопровода, как запорно-регулирующая арматура, фитинги. Для них разрабатываются специальные методики, результаты которых косвенно учтены в критериях надежности. Кроме того, в экспресс-методе специально не берется за основу какой-либо один показатель, например, остаточный ресурс металла труб, поскольку срок безопасной эксплуатации определяется всем комплексом факторов, приведенных в таблицах 9 и 10.
Приборное обследование потенциально-опасных участков
Работы по обследованию технического состояния газопровода Горький — Череповец проводились ДОАО «Оргэнергогаз» на основании Договора № П-76-07-2003 от 11.07.2003 г. с ООО «ВНИИГАЗ».
В ходе работ выполнено: - Внешний осмотр и приборный контроль трассы трубопроводов в соответствии с ведомостью Заказчика. - Геодезическая съемка участков трубопроводов в соответствии с ведомостью Заказчика. - В шурфах и на открытых участках определено состояние внешней поверхности металла; состояние изоляционного покрытия. - Определены максимальные действующие напряжения в металле трубопроводов магнитно-шумовым методом с измерением толщины стенки ультразвуковым (УЗК) методом. - Ультразвуковой контроль сварных стыков в пределах шурфа и на открытых участках. - Измерение твердости металла стенки трубопровода портативным твердомером.
В качестве критерия оценки технического состояния используются данные визуальных наблюдений, расчеты и результаты приборных измерений: - напряжений в трубопроводе; - механических свойств металла трубопровода; - толщины стенки трубы; - данные, полученные в ходе геодезической съемки трубопроводов.
При выполнении работ по обследованию технического состояния газопровода Горький - Череповец применялись приборы, представленные в таблице 17
Визуальный и измерительный контроль проводился в соответствии с требованиями РД 34.10.130-96 [79].
При наружном визуальном осмотре проверялись следующие параметры: характеристика грунта; глубина залегания трубопровода в грунте; состояние изоляционного покрытия; состояние сварных швов (доступных для осмотра); внешняя поверхность металла стенки труб;
Для геодезического позиционирования участков газопроводов применялись генератор МГ-1, спутниковая система позиционирования на базе приемников GPS Z-Xtreme.
Многочастотный генератор МГ-1 предназначен для наведения тока испытательной частоты на искомую коммуникацию с целью обеспечения стабильной работы трассопоискового приемника.
Спутниковая система позиционирования на базе приемников GPS Z-Xtreme предназначена для топографической съемки объектов на местности.
Толщину стенки трубы газопроводов определяли с помощью ультразвукового толщиномера.
Измерение толщины стенки производилось путем установки преобразователя на наружную поверхность трубы через слой контактной смазки. В качестве контактной смазки при контроле использован ЦИАТИМ. На рис.52 показан общий вид, используемого при контроле, портативного ультразвукового толщиномера «26MG» (фирма «Panametrics» США)
Измерения толщины выполнялись в нескольких точках по сечению трубы и определялось минимальное значение.
Для измерения твердости в полевых условиях использовался ударно-динамический твердомер ТЕМП-2.
Для проверки работоспособности прибора используются стандартные меры твердости, которые входят в комплект поставки прибора. Поверка приборов проводится по разработанной Госстандартом СССР методике «МИ 1012-85» [70].
В процессе обследования на газопроводе в каждой контрольной точке выполнялось по 3-5 измерений и определялось среднее значение твердости. Действующие в металле напряжения определялись магнитно-шумовым методом. Метод магнитных шумов (МШ) базируется на перемагничивании объема материала низкочастотным переменным магнитным полем с одновременной регистрацией МШ в широком частотном диапазоне.
Определение напряжений в стальных изделиях с помощью МШ-аппаратуры предполагает проведение сканирования контролируемой поверхности преобразователем и регистрацию параметров МШ. При сканировании металла трубы преобразователем с двумя полюсами перемагничивания регистрируется электродвижущая сила (ЭДС) МШ. Эта характеристика МШ несет информацию о величине механических напряжений в направлении, совпадающем с прямой, соединяющей центры полюсов. Как правило, ЭДС МШ регистрируется в относительных единицах. Чтобы по этим данным определить абсолютные значения напряжений, необходима предварительная калибровка аппаратуры при нагружении металла и измерении напряжений другими методами, например, путем тензометрирования нагружаемой области.
Поэтому одной из основных задач при контроле является определение фактической чувствительности аппаратуры к напряжениям с учетом реальных характеристик объекта.
Особенностью методики контроля напряжений с помощью МШ в действующих трубопроводах является обеспечение возможности определять их абсолютные значения при неизвестных свойствах металла конкретного трубопровода.
