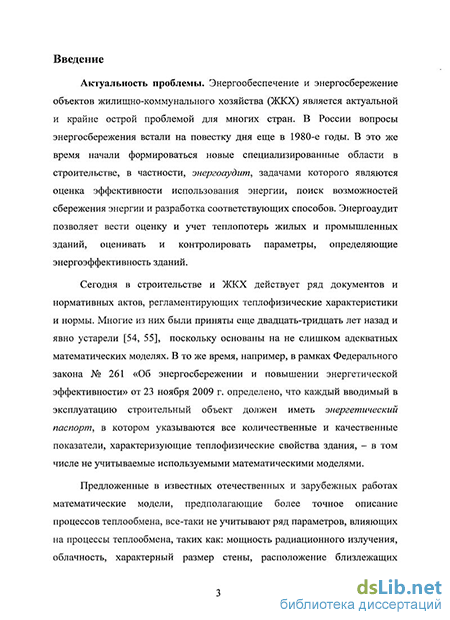

Введение к работе
Актуальность проблемы. Энергообеспечение и энергосбережение объектов жилищно-коммунального хозяйства (ЖКХ) является актуальной и крайне острой проблемой для многих стран. В России вопросы энергосбережения встали на повестку дня еще в 1980-е годы. В это же время начали формироваться новые специализированные области в строительстве, в частности, энергоаудит, задачами которого являются оценка эффективности использования энергии, поиск возможностей сбережения энергии и разработка соответствующих способов. Энергоаудит позволяет вести оценку и учет теплопотерь жилых и промышленных зданий, оценивать и контролировать параметры, определяющие энергоэффективность зданий.
Сегодня в строительстве и ЖКХ действует ряд документов и нормативных актов, регламентирующих теплофизические характеристики и нормы. Многие из них были приняты еще двадцать-тридцать лет назад и явно устарели, поскольку основаны на не слишком адекватных математических моделях. В то же время, например, в рамках Федерального закона № 261 «Об энергосбережении и повышении энергетической эффективности» от 23 ноября 2009 г. определено, что каждый вводимый в эксплуатацию строительный объект должен иметь энергетический паспорт, в котором указываются все количественные и качественные показатели, характеризующие теплофизические свойства здания, - в том числе не учитываемые используемыми математическими моделями.
Предложенные в известных отечественных и зарубежных работах математические модели, предполагающие более точное описание процессов теплообмена, все-таки не учитывают ряд параметров, влияющих на процессы теплообмена, таких как: мощность радиационного излучения, облачность, характерный размер стены, расположение близлежащих объектов, и т.д. Это не позволяет обеспечить точность расчетов теплофизических параметров, требуемую нормативными документами.

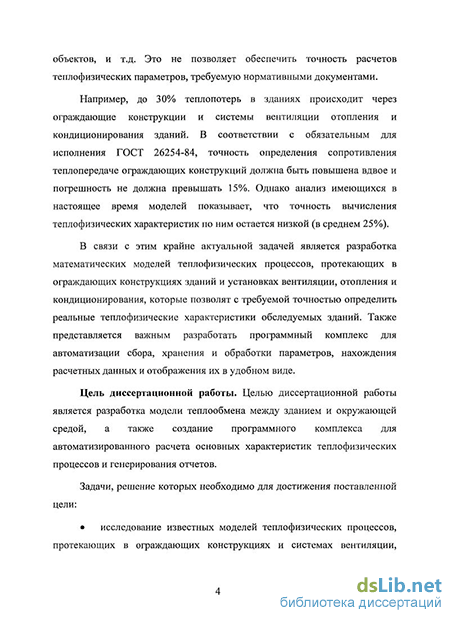

Например, до 30% теплопотерь в зданиях происходит через ограждающие конструкции и системы вентиляции отопления и кондиционирования зданий. В соответствии с обязательным для исполнения ГОСТ 26254-84, точность определения сопротивления теплопередаче ограждающих конструкций должна быть повышена вдвое и погрешность не должна превышать 15%. Однако анализ имеющихся в настоящее время моделей показывает, что точность вычисления теплофизических характеристик по ним остается крайне низкой (в среднем 25%).
В связи с этим крайне актуальной задачей является разработка математических моделей теплофизических процессов, протекающих в ограждающих конструкциях зданий и установках вентиляции, отопления и кондиционирования, которые позволят с требуемой точностью определить реальные теплофизические характеристики обследуемых зданий. Также представляется важным разработать программный комплекс для автоматизации сбора, хранения и обработки параметров, нахождения расчетных данных и отображения их в удобном виде.
Цель диссертационной работы. Целью диссертационной работы является разработка модели теплообмена между зданием и окружающей средой, а также создание программного комплекса для автоматизированного расчета основных характеристик теплофизических процессов и генерирования отчетов.
Задачи, решение которых необходимо для достижения поставленной цели:
исследование известных моделей теплофизических процессов, протекающих в ограждающих конструкциях и системах вентиляции, отопления и кондиционирования зданий, выявление факторов, влияющих на точность вычислений;
разработка новых, улучшенных, моделей теплофизических процессов теплопереноса, протекающих в ограждающих конструкциях и системах вентиляции, отопления и кондиционирования зданий;
разработка автоматизированного программного комплекса для автоматизированного расчета теплофизических характеристик, наглядного представления теплофизических процессов с достаточным набором функций управления, с удобным для использования интерфейсом и функцией автоматической генерации отчетов установленного вида.
Предмет исследования составляют математические модели теплофизических процессов, протекающих в ограждающих конструкциях и системах вентиляции, отопления и кондиционирования зданий, а также средства автоматизации процессов измерения и расчета основных теплофизических характеристик ограждающих конструкций зданий.
Методы исследования заимствованы из таких областей, как математическое моделирование, строительная теплофизика, прикладное программирование. Точность определения теплофизических характеристик оценивалась методом сравнительного анализа. Для обеспечения достаточного качества расчетов применяется математический аппарат решения дифференциальных уравнений и решения обратной задачи распознавания хроники нагрева.
Научная новизна:
Разработана модель теплообмена здания и окружающей среды, основанная на известных соотношениях, учитывающая в комплексе теплофизические процессы в ограждающих конструкциях зданий, системах вентиляции, отопления и кондиционирования. При использовании этой модели принимаются во внимание дополнительные параметры, влияющие на процессы теплообмена, такие как: радиационное излучение, коэффициенты удаленности и высотности близлежащих объектов, характерный размер стены, коэффициент облачности и т.д. Учет этих факторов позволил получить погрешность в расчетах менее 15%.
Разработан набор алгоритмов для прогнозирования динамики остывания обследуемого объекта.
Разработан набор алгоритмов для расчета, в режиме реального времени, набора теплофизических параметров ограждающих конструкций зданий и систем вентиляции.
Практическая значимость диссертационной работы состоит в том, что разработанные модели процессов теплопередачи и программный комплекс позволяют решить практически важную задачу определения с погрешностью, не превышающей 15%, теплофизических характеристик ограждающих конструкций и систем вентиляции, отопления и кондиционирования, которую используемые в настоящее время модели не обеспечивают. В частности, на основе исследований, выполненных по теме диссертации, были достигнуты следующие практические результаты:
Создана модель теплофизических процессов теплопереноса в ограждающих конструкциях зданий, системах вентиляции, отопления и кондиционирования, результаты вычисления по которой дают погрешность менее 15%.
Сформулированы требования к методам измерений и расчетов теплофизических параметров ограждающих конструкций зданий, систем вентиляции, отопления и кондиционирования, необходимым для заполнения энергетического паспорта здания (утвержден приказом Минэнерго России от 19.04.2010 № 182 «Об утверждении требований к энергетическому паспорту, составленному по результатам обязательного энергетического обследования, и энергетическому паспорту, составленному на основании проектной документации, и правил направлении копии энергетического паспорта, составленного по результатам обязательного энергетического обследования») и паспорта вентиляционной установки.
Создан программный комплекс для определения характеристик
ограждающих конструкций зданий и систем вентиляции, отопления и
кондиционирования. Генерируемые им документы являются вкладышем-
приложением к энергетическому паспорту обследуемого объекта.
Программный комплекс также позволяет автоматически прогнозировать
энергопотребление при заданной погоде, рассчитывать динамику
остывания здания при аварийном отключении теплоснабжения в зимний
период.
Положения, выносимые на защиту. На защиту выносятся следующие основные результаты и положения:
модель обследуемого здания (разбиение ограждающих конструкций на участки с разными параметрами);
модель процессов теплопередачи от зданий к окружающей среде в условиях приближения к квазистационарности тепловых потоков;
модель процессов теплопередачи от зданий к окружающей среде с учетом нестационарности тепловых потоков;
модель теплофизических процессов в системах вентиляции;
модель расчёта теплопотерь за отопительный сезон и динамики остывания объекта с учетом всех теплофизических процессов участвующих в теплопереносе;
методика измерений и расчета набора теплофизических характеристик, необходимых для заполнения энергетического паспорта здания и паспорта систем вентиляции;
автоматизированный программный комплекс расчета параметров ограждающих конструкций зданий и систем вентиляции, динамики остывания, а также генерирования отчетов заданного вида.
Апробация результатов исследований. Основные результаты,
полученные в ходе выполнения диссертационной работы, докладывались
на Международных молодежных научных конференциях XXXIII
Гагаринские чтения (Москва, 2007 г.), XXXIV Гагаринские чтения
(Москва, 2008 г.), XXXV Гагаринские чтения (Москва, 2009 г.),
Всероссийской научно-технической конференции «Новые материалы и
технологии. НМТ-2006» (Москва, 2006 г.), VIII международной научно-
методической конференции «Информатика: проблемы, методология,
технологии» (Воронеж, 2008 г.), IX международной научно-методической
конференции «Информатика: проблемы, методология, технологии»
(Воронеж, 2009 г.), а также докладывались и обсуждались на научных
семинарах кафедры «Проектирование вычислительных комплексов»
«МАТИ» - РГТУ имени К.Э. Циолковского. ,
Практическая значимость результатов диссертационной работы также подтверждается актом о регистрации и присвоении регистрационного кода МВИ по Федеральному реестру, выданным ФГУП ВНИИМС 28.11.2006 г.; свидетельством об аттестации МВИ 001/442-2007, выданным ФГУ РОСТЕСТ-Москва 02.03.2007; свидетельством об аттестации МВИ № 01, выданным ФГУП ВНИИОФИ 13.04.2007 г.; актом о внедрении, выданным ООО «Энергоэконом» 4 декабря 2007 г.; отзывом на методику производственной деятельности, выданным Ростехнадзором 25.05.2009 г.
Программный комплекс, разработанный на основе предложенных моделей, прошел апробацию в ряде компаний, осуществляющих энергоаудит зданий и сооружений в г. Москве.
Публикации. По теме диссертации опубликованы восемь печатных работ, в том числе две статьи, из них одна статья в журнале, входящем в Перечень ведущих изданий, рекомендованных ВАК.
Структура и объем работы. Диссертация состоит из введения, трех глав, заключения и приложений. В первой главе анализируются существующие модели теплофизических процессов, влияющих на теплоперенос, по результатам анализа выделяются основные причины возникновения погрешностей вычисления основных физических характеристик. Предлагается новая улучшенная модель теплопереноса через ограждающие конструкции здания с учетом приближения квазистационарности тепловых потоков. Вторая глава посвящена рассмотрению разработанной модели процессов теплопереноса через ограждающие конструкции здания с учетом нестационарности тепловых потоков. Приводятся описания предложенных алгоритмов. В третьей главе описана модель учета теплопереноса через системы вентиляции в комплексе с ограждающими конструкциями зданий, предложена методика проведения проверки систем вентиляции на предмет соответствия заявленным нормам. Дополнительные материалы приводятся в приложениях. Объем диссертации составляет 93 страницы текста. Диссертация содержит 5 таблиц и 17 рисунков. Список литературы насчитывает 71 наименование.
