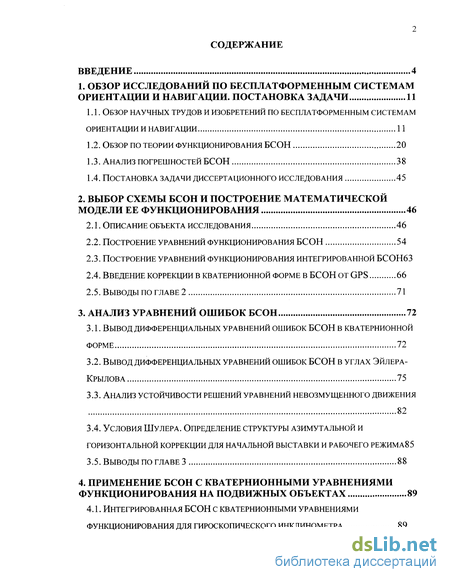

1. Обзор исследований по бесплатформенным системам Ориентации и навигации. Постановка задачи 11
1.1. Обзор научных трудов и изобретений по бесплатформенным системам ориентации и навигации 11
1.2. Обзор по теории функционирования бсон 20
1.3. Анализ погрешностей бсон 38
1.4. Постановка задачи диссертационного исследования 45
2. Выбор схемы бсон и построение математической Модели ее функционирования 46
2.1. Описание объекта исследования 46
2.2. Построение уравнений функционирования бсон 54
2.3. Построение уравнений функционирования интегрированной бсон 63
2.4. Введение коррекции в кватернионной форме в бсон от gps 66
2.5. Выводы по главе 2 71
3. Анализ уравнений ошибок бсон 72
3.1. Вывод дифференциальных уравнений ошибок бсон в кватернионной Форме 72
3.2. Вывод дифференциальных уравнений ошибок бсон в углах эйлера-крылова 75
3.3. Анализ устойчивости решений уравнений невозмущенного движения 82
3.4. Условия шулера. Определение структуры азимутальной и горизонтальной коррекции для начальной выставки и рабочего режима 85
3.5. Выводы по главе 3 88
4. Применение бсон с кватернионными уравнениями Функционирования на подвижных объектах 89
4.1. Интегрированная бсон с кватернионными уравнениями Функционирования для гироскопического инклинометра 89
4.2. Математическое моделирование процесса функционирования бесплатформенного гироинклинометра 92
4.3. Интегрированная бсон с кватернионными уравнениями функционирования для внутритрубной навигации по
4.4. Моделирование процесса функционирования интегрированной бсон В составе внутритрубного диагностического снаряда 113
4.5. Моделирование процесса функционирования интегрированной бсон При расчете траектории автомобильной дороги 124
4.6. Выводы по главе 4 130
Заключение 132
Список использованной литературы 134
Приложения 145
- Обзор по теории функционирования бсон
- Построение уравнений функционирования интегрированной бсон
- Условия шулера. Определение структуры азимутальной и горизонтальной коррекции для начальной выставки и рабочего режима
- Математическое моделирование процесса функционирования бесплатформенного гироинклинометра
Введение к работе

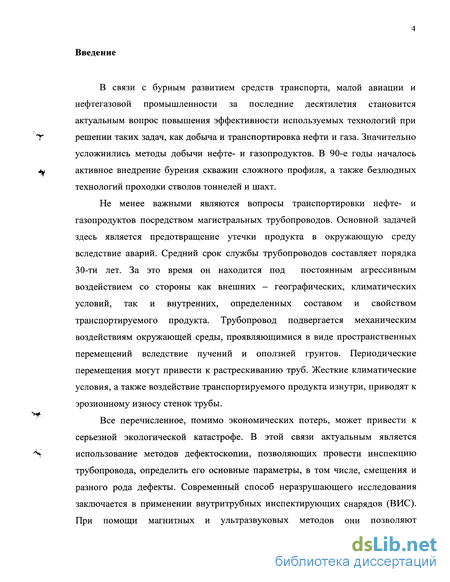

В связи с бурным развитием средств транспорта, малой авиации и нефтегазовой промышленности за последние десятилетия становится актуальным вопрос повышения эффективности используемых технологий при решении таких задач, как добыча и транспортировка нефти и газа. Значительно усложнились методы добычи нефте- и газопродуктов. В 90-е годы началось активное внедрение бурения скважин сложного профиля, а также безлюдных технологий проходки стволов тоннелей и шахт.
Не менее важными являются вопросы транспортировки нефте- и газопродуктов посредством магистральных трубопроводов. Основной задачей здесь является предотвращение утечки продукта в окружающую среду вследствие аварий. Средний срок службы трубопроводов составляет порядка 30-ти лет. За это время он находится под постоянным агрессивным воздействием со стороны как внешних - географических, климатических условий, так и внутренних, определенных составом и свойством транспортируемого продукта. Трубопровод подвергается механическим воздействиям окружающей среды, проявляющимися в виде пространственных перемещений вследствие пучений и оползней грунтов. Периодические перемещения могут привести к растрескиванию труб. Жесткие климатические условия, а также воздействие транспортируемого продукта изнутри, приводят к эрозионному износу стенок трубы.
Все перечисленное, помимо экономических потерь, может привести к серьезной экологической катастрофе. В этой связи актуальным является использование методов дефектоскопии, позволяющих провести инспекцию трубопровода, определить его основные параметры, в том числе, смещения и разного рода дефекты. Современный способ неразрушающего исследования заключается в применении внутритрубных инспектирующих снарядов (ВИС). При помощи магнитных и ультразвуковых методов они позволяют
5 обнаруживать дефекты трубопроводов. Для минимизации затрат по ремонту труб необходима точная топографическая привязка к электронной карте местности как трубопроводов, так и обнаруженных на них дефектов.

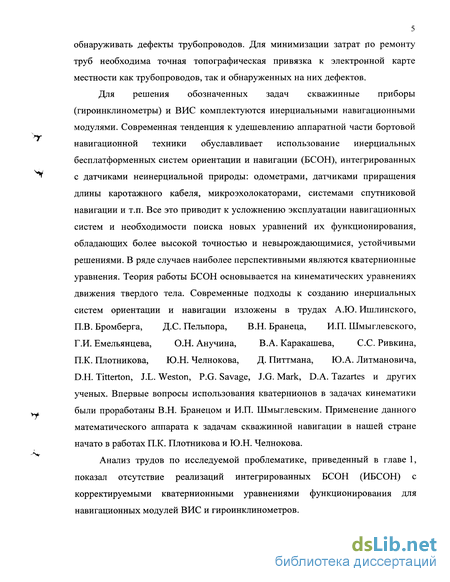

Для решения обозначенных задач скважинные приборы
(гироинклинометры) и ВИС комплектуются инерциальными навигационными
модулями. Современная тенденция к удешевлению аппаратной части бортовой
навигационной техники обуславливает использование инерциальных
бесплатформенных систем ориентации и навигации (БСОН), интегрированных
с датчиками неинерциальной природы: одометрами, датчиками приращения
длины каротажного кабеля, микроэхолокаторами, системами спутниковой
навигации и т.п. Все это приводит к усложнению эксплуатации навигационных
систем и необходимости поиска новых уравнений их функционирования,
обладающих более высокой точностью и невырождающимися, устойчивыми
решениями. В ряде случаев наиболее перспективными являются кватернионные
уравнения. Теория работы БСОН основывается на кинематических уравнениях
движения твердого тела. Современные подходы к созданию инерциальных
систем ориентации и навигации изложены в трудах А.Ю. Ишлинского,
П.В. Бромберга, Д.С. Пельпора, В.Н. Бранеца, И.П. Шмыглевского,
Г.И. Емельянцева, О.Н. Анучина, В.А. Каракашева, С.С. Ривкина,
П.К. Плотникова, Ю.Н. Челнокова, Д. Питтмана, Ю.А. Литмановича, D.H. Titterton, J.L. Weston, P.G. Savage, J.G. Mark, D.A. Tazartes и других ученых. Впервые вопросы использования кватернионов в задачах кинематики были проработаны В.Н. Бранецом и И.П. Шмыглевским. Применение данного математического аппарата к задачам скважинной навигации в нашей стране начато в работах П.К. Плотникова и Ю.Н. Челнокова.
Анализ трудов по исследуемой проблематике, приведенный в главе 1, показал отсутствие реализаций интегрированных БСОН (ИБСОН) с корректируемыми кватернионными уравнениями функционирования для навигационных модулей ВИС и гироинклинометров.

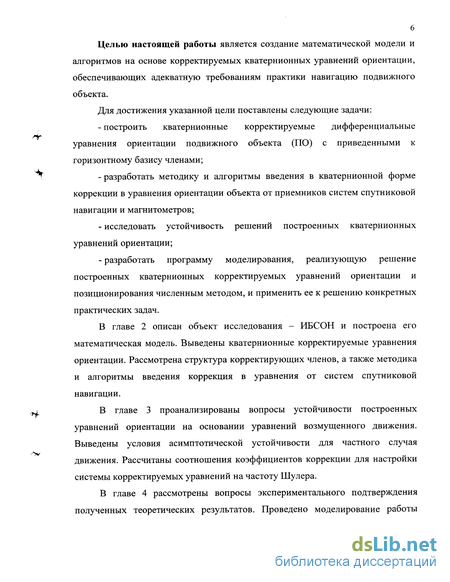

Целью настоящей работы является создание математической модели и алгоритмов на основе корректируемых кватернионных уравнений ориентации, обеспечивающих адекватную требованиям практики навигацию подвижного объекта.
Для достижения указанной цели поставлены следующие задачи:
построить кватернионные корректируемые дифференциальные уравнения ориентации подвижного объекта (ПО) с приведенными к горизонтному базису членами;
разработать методику и алгоритмы введения в кватернионной форме коррекции в уравнения ориентации объекта от приемников систем спутниковой навигации и магнитометров;
исследовать устойчивость решений построенных кватернионных уравнений ориентации;
разработать программу моделирования, реализующую решение построенных кватернионных корректируемых уравнений ориентации и позиционирования численным методом, и применить ее к решению конкретных практических задач.
В главе 2 описан объект исследования - ИБСОН и построена его математическая модель. Выведены кватернионные корректируемые уравнения ориентации. Рассмотрена структура корректирующих членов, а также методика и алгоритмы введения коррекция в уравнения от систем спутниковой навигации.
В главе 3 проанализированы вопросы устойчивости построенных уравнений ориентации на основании уравнений возмущенного движения. Выведены условия асимптотической устойчивости для частного случая движения. Рассчитаны соотношения коэффициентов коррекции для настройки системы корректируемых уравнений на частоту Шулера.
В главе 4 рассмотрены вопросы экспериментального подтверждения полученных теоретических результатов. Проведено моделирование работы

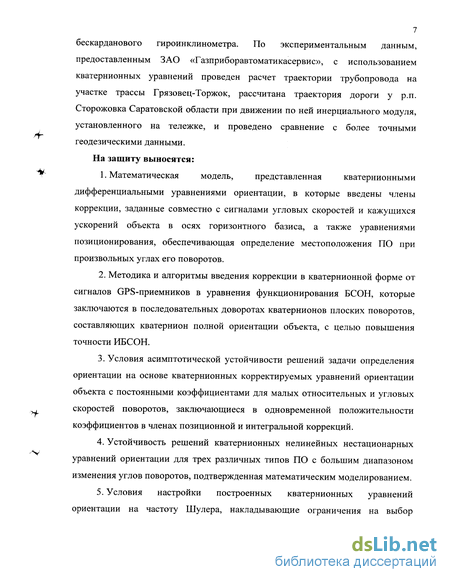

7 бескарданового гироинклинометра. По экспериментальным данным, предоставленным ЗАО «Газприборавтоматикасервис», с использованием кватернионных уравнений проведен расчет траектории трубопровода на участке трассы Грязовец-Торжок, рассчитана траектория дороги у р.п. Сторожовка Саратовской области при движении по ней инерциального модуля, установленного на тележке, и проведено сравнение с более точными геодезическими данными. На защиту выносятся:
Математическая модель, представленная кватернионными дифференциальными уравнениями ориентации, в которые введены члены коррекции, заданные совместно с сигналами угловых скоростей и кажущихся ускорений объекта в осях горизонтного базиса, а также уравнениями позиционирования, обеспечивающая определение местоположения ПО при произвольных углах его поворотов.
Методика и алгоритмы введения коррекции в кватернионной форме от сигналов GPS-приемников в уравнения функционирования БСОН, которые заключаются в последовательных доворотах кватернионов плоских поворотов, составляющих кватернион полной ориентации объекта, с целью повышения точности ИБСОН.
Условия асимптотической устойчивости решений задачи определения ориентации на основе кватернионных корректируемых уравнений ориентации объекта с постоянными коэффициентами для малых относительных и угловых скоростей поворотов, заключающиеся в одновременной положительности коэффициентов в членах позиционной и интегральной коррекций.
Устойчивость решений кватернионных нелинейных нестационарных уравнений ориентации для трех различных типов ПО с большим диапазоном изменения углов поворотов, подтвержденная математическим моделированием.
Условия настройки построенных кватернионных уравнений ориентации на частоту Шулера, накладывающие ограничения на выбор

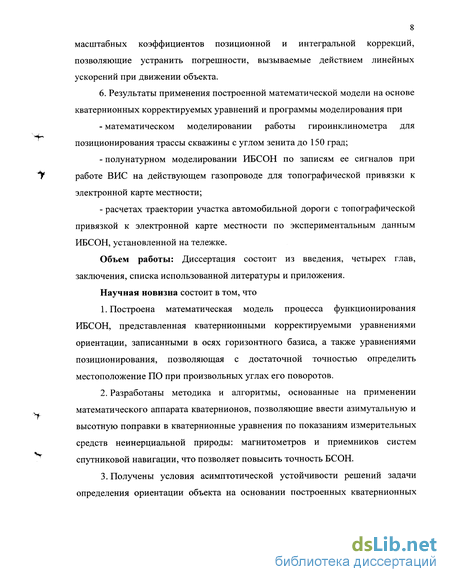

8 масштабных коэффициентов позиционной и интегральной коррекций, позволяющие устранить погрешности, вызываемые действием линейных ускорений при движении объекта.
6. Результаты применения построенной математической модели на основе кватернионных корректируемых уравнений и программы моделирования при
математическом моделировании работы гироинклинометра для позиционирования трассы скважины с углом зенита до 150 град;
полунатурном моделировании ИБСОН по записям ее сигналов при работе ВИС на действующем газопроводе для топографической привязки к электронной карте местности;
расчетах траектории участка автомобильной дороги с топографической привязкой к электронной карте местности по экспериментальным данным ИБСОН, установленной на тележке.
Объем работы: Диссертация состоит из введения, четырех глав, заключения, списка использованной литературы и приложения. Научная новизна состоит в том, что
Построена математическая модель процесса функционирования ИБСОН, представленная кватернионными корректируемыми уравнениями ориентации, записанными в осях горизонтного базиса, а также уравнениями позиционирования, позволяющая с достаточной точностью определить местоположение ПО при произвольных углах его поворотов.
Разработаны методика и алгоритмы, основанные на применении математического аппарата кватернионов, позволяющие ввести азимутальную и высотную поправки в кватернионные уравнения по показаниям измерительных средств неинерциальной природы: магнитометров и приемников систем спутниковой навигации, что позволяет повысить точность БСОН.
Получены условия асимптотической устойчивости решений задачи определения ориентации объекта на основании построенных кватернионных

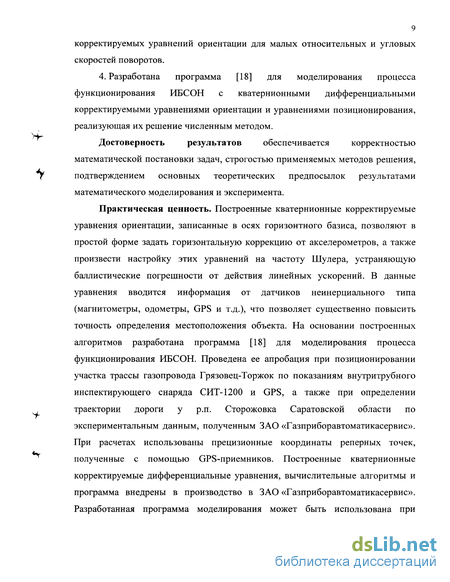

9 корректируемых уравнений ориентации для малых относительных и угловых скоростей поворотов.
4. Разработана программа [18] для моделирования процесса функционирования ИБСОН с кватернионными дифференциальными корректируемыми уравнениями ориентации и уравнениями позиционирования, реализующая их решение численным методом.
Достоверность результатов обеспечивается корректностью
математической постановки задач, строгостью применяемых методов решения, подтверждением основных теоретических предпосылок результатами математического моделирования и эксперимента.
Практическая ценность. Построенные кватернионные корректируемые уравнения ориентации, записанные в осях горизонтного базиса, позволяют в простой форме задать горизонтальную коррекцию от акселерометров, а также произвести настройку этих уравнений на частоту Шулера, устраняющую баллистические погрешности от действия линейных ускорений. В данные уравнения вводится информация от датчиков неинерциального типа (магнитометры, одометры, GPS и т.д.), что позволяет существенно повысить точность определения местоположения объекта. На основании построенных алгоритмов разработана программа [18] для моделирования процесса функционирования ИБСОН. Проведена ее апробация при позиционировании участка трассы газопровода Грязовец-Торжок по показаниям внутритрубного инспектирующего снаряда СИТ-1200 и GPS, а также при определении траектории дороги у р.п. Сторожовка Саратовской области по экспериментальным данным, полученным ЗАО «Газприборавтоматикасервис». При расчетах использованы прецизионные координаты реперных точек, полученные с помощью GPS-приемников. Построенные кватернионные корректируемые дифференциальные уравнения, вычислительные алгоритмы и программа внедрены в производство в ЗАО «Газприборавтоматикасервис». Разработанная программа моделирования может быть использована при
10 проектировании новых, более эффективных схем, алгоритмов и программ ИБСОН.
Апробация работы. Основные положения и результаты по работе докладывались на IV конференции молодых ученых «Навигация и управление движением» (Санкт-Петербург, 2002), международных научных конференциях «Математические методы в технике и технологиях» (Тамбов, 2002, Ташкент, 2003, Ростов н/Д, 2003, Кострома, 2004), на международной конференции «Проблемы и перспективы прецизионной механики и управления в машиностроении» (Институт проблем точной механики и управления РАН, Саратов, 2002), на научных семинарах кафедры «Приборостроение» СГТУ (2002-2004), на X Санкт-Петербургской международной конференции по интегрированным навигационным системам (2003).
Публикации. По результатам диссертации соискателем лично и в соавторстве опубликовано 10 печатных работ, в том числе получены патент РФ на изобретение, а также свидетельство о регистрации программы в РОСПАТЕНТЕ.
