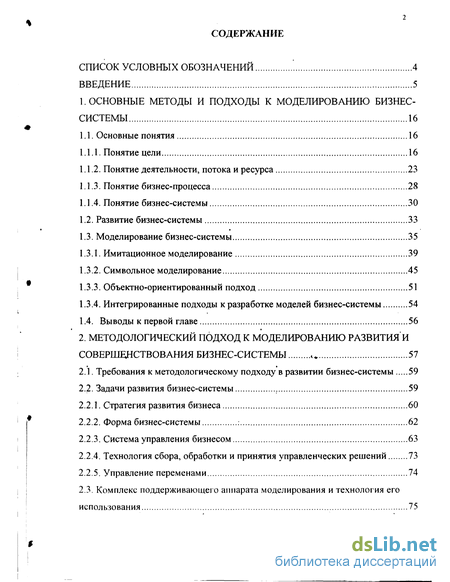

Содержание к диссертации
Введение
1. Основные методы и подходы к моделированию бизнес-системы 16
1.1. Основные понятия 16
1.1.1. Понятие цели 16
1.1.2. Понятие деятельности, потока и ресурса 23
1.1.3. Понятие бизнес-процесса 28
1.1.4. Понятие бизнес-системы 30
1.2. Развитие бизнес-системы 33
1.3. Моделирование бизнес-системы 35
1.3.1. Имитационное моделирование 39
1.3.2. Символьное моделирование 45
1.3.3. Объектно-ориентированный подход 51
1.3.4. Интегрированные подходы к разработке моделей бизнес-системы 54
1.4. Выводы к первой главе 56
2. Методологический подход к моделированию развития и совершенствования бизнес-системы 57
2.1. Требования к методологическому подходу в развитии бизнес-системы 59
2.2. Задачи развития бизнес-системы 59
2.2.1. Стратегия развития бизнеса 60
2.2.2. Форма бизнес-системы 62
2.2.3. Система управления бизнесом 63
2.2.4. Технология сбора, обработки и принятия управленческих решений 73
2.2.5. Управление переменами 74

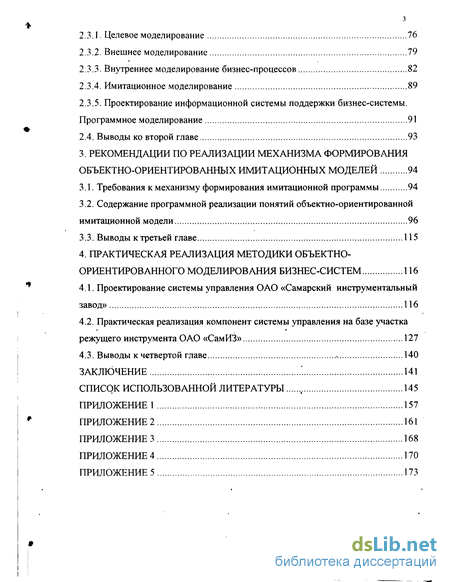

2.3. Комплекс поддерживающего аппарата моделирования и технология его использования 75
2.3.1. Целевое моделирование 76
2.3.2. Внешнее моделирование 79
2.3.3. Внутреннее моделирование бизнес-процессов 82
2.3.4. Имитационное моделирование 89
2.3.5. Проектирование информационной системы поддержки бизнес-системы. Программное моделирование 91
2.4. Выводы ко второй главе 93
3. Рекомендации по реализации механизма формирования объектно-ориентированных имитационных моделей 94
3.1. Требования к механизму формирования имитационной программы 94
3.2. Содержание программной реализации понятий объектно-ориентированной имитационной модели 96
3.3. Выводы к третьей главе 115
4. Практическая реализация методики объектно-ориентированного моделирования бизнес-систем 116
4.1. Проектирование системы управления ОАО «Самарский инструментальный завод» 116
4.2. Практическая реализация компонент системы управления на базе участка режущего инструмента ОАО «СамИЗ» 127
4.3. Выводы к четвертой главе 140
Заключение 141
Список использованной литературы 145
Приложение
- Интегрированные подходы к разработке моделей бизнес-системы
- Технология сбора, обработки и принятия управленческих решений
- Содержание программной реализации понятий объектно-ориентированной имитационной модели
- Практическая реализация компонент системы управления на базе участка режущего инструмента ОАО «СамИЗ»

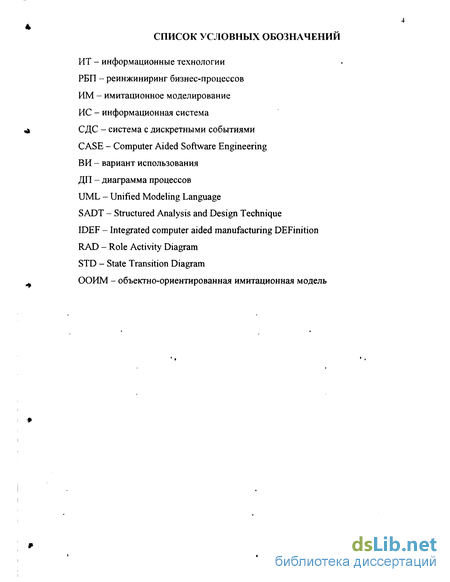

Введение к работе

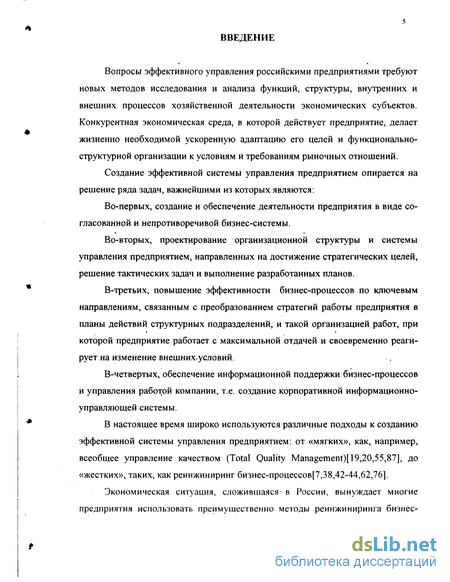

Вопросы эффективного управления российскими предприятиями требуют новых методов исследования и анализа функций, структуры, внутренних и внешних процессов хозяйственной деятельности экономических субъектов. Конкурентная экономическая среда, в которой действует предприятие, делает жизненно необходимой ускоренную адаптацию его целей и функционально-структурной организации к условиям и требованиям рыночных отношений.
Создание эффективной системы управления предприятием опирается на решение ряда задач, важнейшими из которых являются:
Во-первых, создание и обеспечение деятельности предприятия в виде согласованной и непротиворечивой бизнес-системы.
Во-вторых, проектирование организационной структуры и системы управления предприятием, направленных на достижение стратегических целей, решение тактических задач и выполнение разработанных планов.
В-третьих, повышение эффективности бизнес-процессов по ключевым направлениям, связанным с преобразованием стратегий работы предприятия в планы действий структурных подразделений, и такой организацией работ, при которой предприятие работает с максимальной отдачей и своевременно реагирует на изменение внешних условий.
В-четвертых, обеспечение информационной поддержки бизнес-процессов и управления работой компании, т.е. создание корпоративной информационно-управляющей системы.
В настоящее время широко используются различные подходы к созданию эффективной системы управления предприятием: от «мягких», как, например, всеобщее управление качеством (Total Quality Management)[19,20,55,87], до «жестких», таких, как реинжиниринг бизнес-процессов[7,38,42-44,62,76].
Экономическая ситуация, сложившаяся в России, вынуждает многие предприятия использовать преимущественно методы реинжиниринга бизнес-
6 процессов (РБП) для радикального преобразования сложившейся системы управления. Так, по имеющимся данным, уже в 1998 г. потенциал для начала активной деятельности по реинжинирингу бизнес-процессов достигал 45% заинтересованных предприятий от общего числа действующих[7]. По данным отчета[2], составленного на основе мнения руководителей информационных служб, директоров предприятий, ведущих аналитиков и руководителей крупных проектов (итого 45 представителей различных отраслей, регионов и предприятий разных размеров) РБП входит в первую тройку приоритетных направлений развития информационных систем.

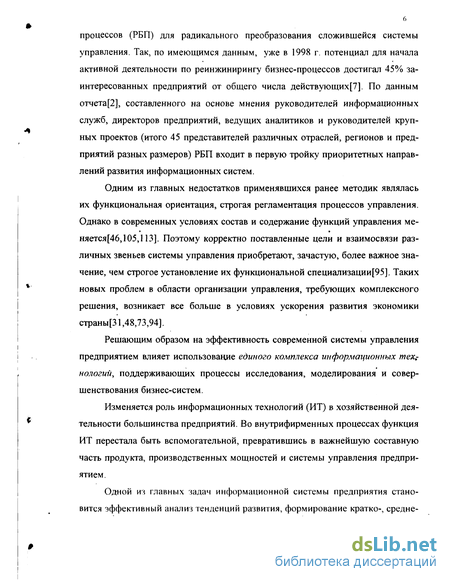

Одним из главных недостатков применявшихся ранее методик являлась их функциональная ориентация, строгая регламентация процессов управления. Однако в современных условиях состав и содержание функций управления ме-няется[46,105,113]. Поэтому корректно поставленные цели и взаимосвязи различных звеньев системы управления приобретают, зачастую, более важное значение, чем строгое установление их функциональной специализации[95]. Таких новых проблем в области организации управления, требующих комплексного решения, возникает все больше в условиях ускорения развития экономики страны[31,48,73,94].
Решающим образом на эффективность современной системы управления предприятием влияет использование единого комплекса информационных тех,-нологий, поддерживающих процессы исследования, моделирования и совершенствования бизнес-систем.
Изменяется роль информационных технологий (ИТ) в хозяйственной деятельности большинства предприятий. Во внутрифирменных процессах функция ИТ перестала быть вспомогательной, превратившись в важнейшую составную часть продукта, производственных мощностей и системы управления предприятием.
Одной из главных задач информационной системы предприятия становится эффективный анализ тенденций развития, формирование кратко-, средне-
и долгосрочных прогнозов, на основании которых руководство предприятия может принимать решения о финансово-экономических, организационно-структурных или производственных изменениях. Это невозможно осуществить без создания модели предприятия, в которой определяются конкретные критерии функционирования предприятия и влияющие на него факторы. Программные продукты для таких систем не являются, как правило, готовыми решениями, а представляют собой адаптивные для конкретного объекта информационные системы [86,111].

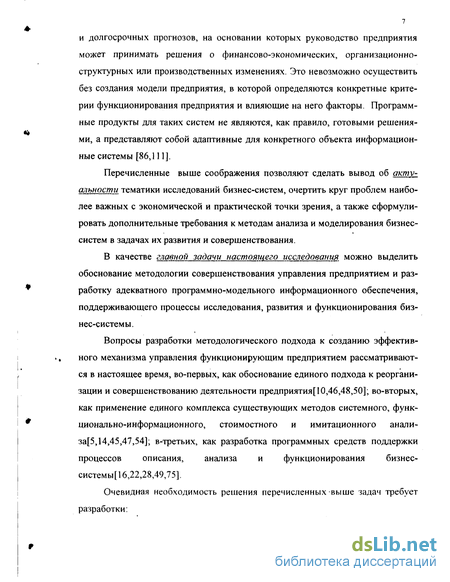

Перечисленные выше соображения позволяют сделать вывод об актуальности тематики исследований бизнес-систем, очертить круг проблем наиболее важных с экономической и практической точки зрения, а также сформулировать дополнительные требования к методам анализа и моделирования бизнес-систем в задачах их развития и совершенствования.
В качестве главной задачи настоящего исследования можно выделить обоснование методологии совершенствования управления предприятием и разработку адекватного программно-модельного информационного обеспечения, поддерживающего процессы исследования, развития и функционирования бизнес-системы.
Вопросы разработки методологического подхода к созданию эффективного механизма управления функционирующим предприятием рассматриваются в настоящее время, во-первых, как обоснование единого подхода к реорганизации и совершенствованию деятельности предприятия[ 10,46,48,50]; во-вторых, как применение единого комплекса существующих методов системного, функционально-информационного, стоимостного и имитационного анализа^,14,45,47,54]; в-третьих, как разработка программных средств поддержки процессов описания, анализа и функционирования бизнес-системы[16,22,28,49,75].
Очевидная необходимость решения перечисленных выше задач требует разработки:

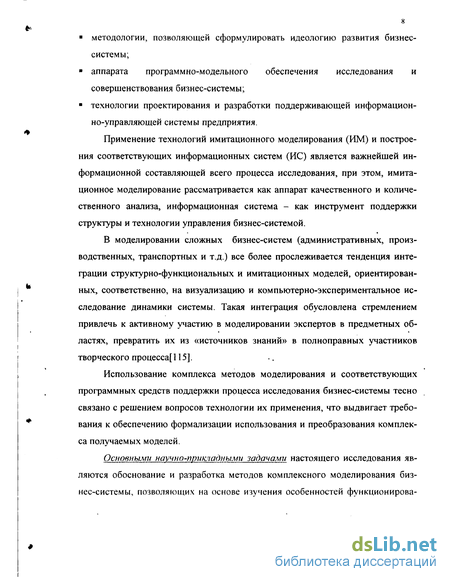

методологии, позволяющей сформулировать идеологию развития бизнес-системы;
аппарата программно-модельного обеспечения исследования и совершенствования бизнес-системы;
технологии проектирования и разработки поддерживающей информационно-управляющей системы предприятия.
Применение технологий имитационного моделирования (ИМ) и построения соответствующих информационных систем (ИС) является важнейшей информационной составляющей всего процесса исследования, при этом, имитационное моделирование рассматривается как аппарат качественного и количественного анализа, информационная система - как инструмент поддержки структуры и технологии управления бизнес-системой.
В моделировании сложных бизнес-систем (административных, производственных, транспортных и т.д.) все более прослеживается тенденция интеграции структурно-функциональных и имитационных моделей, ориентированных, соответственно, на визуализацию и компьютерно-экспериментальное исследование динамики системы. Такая интеграция обусловлена стремлением привлечь к активному участию в моделировании экспертов в предметных областях, превратить их из «источников знаний» в полноправных участников творческого процесса[ 115].
Использование комплекса методов моделирования и соответствующих программных средств поддержки процесса исследования бизнес-системы тесно связано с решением вопросов технологии их применения, что выдвигает требования к обеспечению формализации использования и преобразования комплекса получаемых моделей.
Основными научно-прикладными задачами настоящего исследования являются обоснование и разработка методов комплексного моделирования бизнес-системы, позволяющих на основе изучения особенностей функционирова-

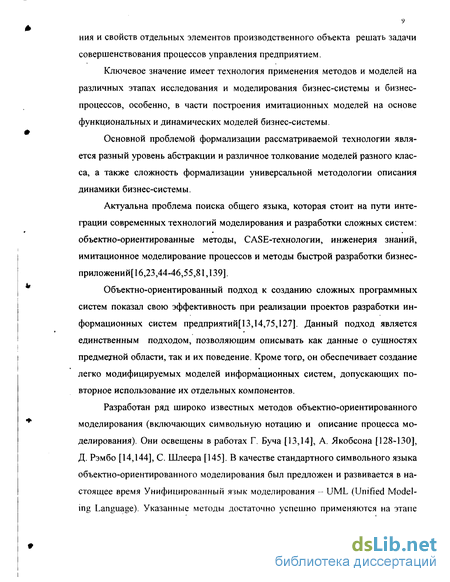

ния и свойств отдельных элементов производственного объекта решать задачи совершенствования процессов управления предприятием.
Ключевое значение имеет технология применения методов и моделей на различных этапах исследования и моделирования бизнес-системы и бизнес-процессов, особенно, в части построения имитационных моделей на основе функциональных и динамических моделей бизнес-системы.
Основной проблемой формализации рассматриваемой технологии является разный уровень абстракции и различное толкование моделей разного класса, а также сложность формализации универсальной методологии описания динамики бизнес-системы.
Актуальна проблема поиска общего языка, которая стоит на пути интеграции современных технологий моделирования и разработки сложных систем: объектно-ориентированные методы, CASE-технологии, инженерия знаний, имитационное моделирование процессов и методы быстрой разработки бизнес-приложение 16,23,44-46,55,81,139].
Объектно-ориентированный подход к созданию сложных программных систем показал свою эффективность при реализации проектов разработки информационных систем предприятий[13,14,75,127]. Данный подход является единственным подходом, позволяющим описывать как данные о сущностях предметной области, так и их поведение. Кроме того, он обеспечивает создание легко модифицируемых моделей информационных систем, допускающих повторное использование их отдельных компонентов.
Разработан ряд широко известных методов объектно-ориентированного моделирования (включающих символьную нотацию и описание процесса моделирования). Они освещены в работах Г. Буча [13,14], А. Якобсона [128-130], Д. Рэмбо [14,144], С. Шлеера [145]. В качестве стандартного символьного языка объектно-ориентированного моделирования был предложен и развивается в настоящее время Унифицированный язык моделирования - UML (Unified Modeling Language). Указанные методы достаточно успешно применяются на этапе
информационного анализа предметной области предприятия и создания поддерживающей информационной системы.
В тоже время, большинство применяемых средств и методов функционального и имитационного моделирования в задачах исследования и совершенствования бизнес-системы основываются на отличных от объектно-ориентированного методологических подходах: SADT[54,66,70,94], IDEF0,IDEF3[111,143], Сети Петри[54,72,79], RAD[137,138,142], методы "системной динамики" и др.
Возникает естественная задача разработки единого метода объектно-ориентированного моделирования в задаче исследования бизнес-системы, включающая в себя формализацию: а) процесса моделирования; б) языка моделирования.
В данной диссертационной работе представлены исследования, связанные с единым объектно-ориентированным методом символьного моделирования бизнес-системы и включающие в себя обоснование графического языка моделирования, процесса моделирования и механизма формирования объектно-ориентированных имитационных моделей бизнес-процессов.
Объектом исследования являются процессы развития бизнес-системы.
Предметом исследования является комплекс взаимосвязанных методов моделирования в задачах развития бизнес-системы.
При работе над диссертацией проанализированы научные труды по вопросам моделирования производственных систем, анализа систем управления и организационного развития предприятий, монографическая специальная литература отечественных и зарубежных авторов, а также статьи и материалы научных конференций, опубликованные в периодической печати и сети Internet. Кроме того, использованы собранная информация и результаты собственных исследований автора на ряде предприятий Самарской области.
Научная новизна работы Диссертационная работа содержит новое решение актуальной научной
II задачи разработки метода интеграции комплекса символьных и имитационных моделей, позволяющего обеспечить адекватное управление развитием бизнес-систем с использованием диаграмм UML.
В работе показано возрастающее значение новых методов моделирования в условиях ориентации предприятий на современные подходы к управлению бизнес-процессами и развитию корпоративных информационно-управляющих систем.
Научная новизна диссертационной работы состоит в том, что в ней исследованы и предложены решения следующих вопросов, недостаточно изученных и освещенных в отечественной литературе:
анализ понятий бизнес-процесс, бизнес-система, развитие бизнес-системы;
классификация методов символьного моделирования как инструментария моделирования бизнес-процессов и бизнес-систем;
обоснование методологии поэтапного совершенствования управления предприятием в задачах развития бизнес-системы;
формирование подхода и технологии использования комплекса объектно-ориентированных моделей на основе использования диаграмм UML как аппарата исследования бизнес-систем;
разработка рекомендаций для формирования объектно-ориентированных имитационных моделей бизнес-систем.
В результате проведенного исследования в диссертации сформулированы и обоснованы следующие положения, выносимые на защиту:
1. Определение как объекта исследования сущности категории «развитие бизнес-системы», представляющей собой комплекс взаимосвязанных исследовательских и прикладных задач, направленных на создание или изменение текущей структуры бизнес-системы и предназначенных для согласования входящих в нее элементов: целей, субъектов, информационных и материальных потоков, ресурсов и бизнес-процессов.
Объектно-ориентированный подход к символьному моделированию в задачах развития бизнес-системы в качестве инструмента поддержки выделенных этапов исследования.
Методика формирования имитационных моделей бизнес-процессов на основе диаграмм UML с использованием символьных моделей бизнес-процессов и информационных объектов предметной области исследования.
Методика реализации средств объектно-ориентированного имитационного моделирования бизнес-системы для разработки программ развития предприятий.
Элементы новизны характерны также для рекомендаций, полученных в результате интерпретации результатов исследования.
Практическая значимость работы заключается в том, что в ней содержатся предложения по решению актуальной для предприятий задачи, состоящей в повышении эффективности управления развитием бизнес-систем.
Предложенные в диссертационной работе решения некоторых методологических вопросов позволяют расширить арсенал современных математико-экономических методов и соответствующих программных моделей, используемых при реализации проектов развития и совершенствования систем управления на предприятиях.
Отдельные результаты диссертационной работы могут быть использованы при реализации программного обеспечения имитационного моделирования организационных систем.
Реализация и апробация работы.
Основные положения диссертации доложены и одобрены на следующих конференциях: Международная молодежная научная конференция «XXV Гага-ринские чтения» (Москва, 1999); Международная электронная научно-техническая конференция «Перспективные технологии автоматизации» (Вологда, 1999); Межвузовская научно-техническая конференция «Управляющие и вычислительные системы. Новые технологии» (Вологда, 2000); V Междуна-
родная электронная научная конференция «Современные проблемы информатизации в непромышленной сфере и экономике» (Воронеж, 2000); Международная молодежная научная конференция «XXVI Гагаринские чтения» (Москва, 2000); Первая международная электронная научно-техническая конференция «Автоматизация и информатизация в машиностроении» (Тула, 2000).
Результаты исследования обсуждались и были приняты к внедрению на ряде предприятий, в частности, компаниях: «Самарский инструментальный завод» и «Самарский стройфарфор».
Публикации
Основные положения диссертационной работы опубликованы в 12 печатных работах, в том числе в 5 статьях и 7 тезисах докладов.
Структура и объем работы
Диссертационная работа состоит из введения, четырех глав и заключения, изложенных на 144 страницах машинописного текста, содержит 26 таблиц, 34 рисунка.
Список использованной литературы включает 145 наименований.
Приложения даны на 20 страницах.
В первой главе «Основные методы и подходы к моделированию бизнес-системы» раскрываются и обосновываются основные понятия категории «раз-витие бизнес-системы»: цель, деятельность, бизнес-процесс, бизнес-система, исследование и моделирование бизнес-системы. Рассматриваются подходы и существующие на сегодняшний день концепции организационных изменений.
Дается характеристика современного состояния исследований и разработок в области моделирования бизнес-систем, а также в области проектирования поддерживающих информационно-управляющих систем.
Во второй главе «Методологический подход к моделированию развития и совершенствования бизнес-системы» выделены и описаны ключевые этапы в задаче развития бизнес-системы. Предложен подход к проектированию системы управления бизнесом, основанный на выделении бизнес-процессов, техно-
14.
логия использования диаграмм UML применительно к моделированию в задачах развития бизнес-системы.
Представлена символьная нотация диаграммы процессов как средства описания бизнес-процессов.
Формализована методика формирования имитационных моделей бизнес-системы на основе символьных моделей бизнес-процессов и информационных объектов предметной области исследования.
В третьей главе «Рекомендации по реализации механизма формирования объектно-ориентированных имитационных моделей» определены требования к механизму формирования объектно-ориентированной имитационной модели. Предложена структура объектно-ориентированной имитационной программы. Определены программные понятия имитационного алгоритма, соответствующие элементам диаграммы процессов. Раскрыто содержание программной реализации выделенных понятий имитационного алгоритма.
В четвертой главе «Практическая реализация методики объектно-ориентированного моделирования бизнес-систем» рассмотрен представленный подход к исследованию бизнес-системы на базе производственного предприятия ОАО «Самарский инструментальный завод» (ОАО «СамИЗ»). Выделены этапы целевого, внешнего, внутреннего, имитационного и программного моделирования применительно к специфике конкретного предприятия.
Рассмотрены особенности основного бизнес-процесса указанного ОАО, определены компоненты информационной системы управления, технология их реализации. Апробации рассмотренных технологий осуществлена на базе участка режущего инструмента ОАО «СамИЗ».
Проведены имитационные эксперименты с моделью основного бизнес-процесса ОАО «СамИЗ», направленные на анализ изменения приоритетности в производственном планировании, оценку адекватности используемых имитационных средств на базе пакета MicroSaint и всей информационной системы
*
управления ОАО «СамИЗ». Представлены выводы по результатам исследования бизнес-системы предприятия.
В заключении формулируются основные выводы и даются практические рекомендации, которые могут быть использованы в моделировании бизнес-систем и разработке рекомендаций по их развитию.
