Введение к работе

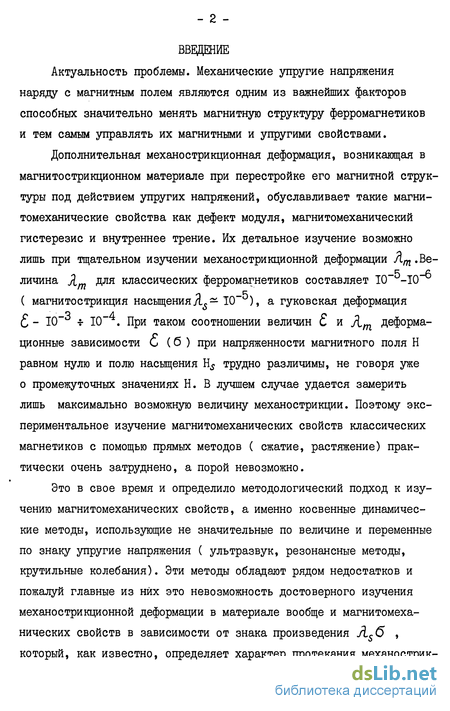

Актуальность проблемы. Механические упругие напряжения наряду с магнитным полем являются одним из важнейших факторов способных значительно менять магнитную структуру ферромагнетиков и тем самым управлять их магнитными и упругими свойствами.
Дополнительная механострикционная деформация, возникающая в магнитострикционном материале при перестройке его магнитной структуры под действием упругих напряжений, обуславливает такие магни-томеханические свойства как дефект модуля, магнитомеханический гистерезис и внутреннее трение. Их детальное изучение возможно лишь при тщательном изучении механострикционной деформации Лт .Ве 5-6 личина Л для классических ферромагнетиков составляет 10-10 магнитострикция насыщения As — 10 ), а гуковская деформация - 10 10" . При таком соотношении величин и Лт деформационные зависимости С (б ) при напряженности магнитного поля Н равном нулю и полю насыщения Н5 трудно различимы, не говоря уже о промежуточных значениях Н. В лучшем случае удается замерить лишь максимально возможную величину механострикции. Поэтому экспериментальное изучение магнитомеханических свойств классических магнетиков с помощью прямых методов ( сжатие, растяжение) практически очень затруднено, а порой невозможно.
Это в свое время и определило методологический подход к изучению магнитомеханических свойств, а именно косвенные динамические методы, использующие не значительные по величине и переменные по знаку упругие напряжения ( ультразвук, резонансные методы, крутильные колебания). Эти методы обладают рядом недостатков и пожалуй главные из них это невозможность достоверного изучения механострикционной деформации в материале вообще и магнитомеханических свойств в зависимости от знака произведения Л$б , который, как известно, определяет характер протекания механострик - З ционного процесса в материале.

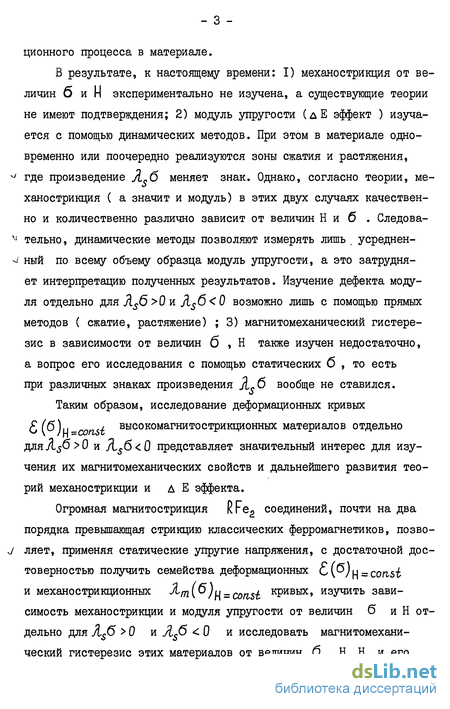

В результате, к настоящему времени: I) механострикция от величин биЙ экспериментально не изучена, а существующие теории не имеют подтверждения; 2) модуль упругости (дЕ эффект ) изучается с помощью динамических методов. При этом в материале одновременно или поочередно реализуются зоны сжатия и растяжения, где произведение Л б меняет знак. Однако, согласно теории, механострикция ( а значит и модуль) в этих двух случаях качественно и количественно различно зависит от величин Н и б . Следова-v- тельно, динамические методы позволяют измерять лишь , усреднен-- ный по всему объему образца модуль упругости, а это затрудняет интерпретацию полученных результатов. Изучение дефекта модуля отдельно для As6 0 и Л$б 0 возможно лишь с помощью прямых методов ( сжатие, растяжение) ; 3) магнитомеханический гистерезис в зависимости от величин б , Н также изучен недостаточно, а вопрос его исследования с помощью статических б , то есть при различных знаках произведения JL6 вообще не ставился.
Таким образом, исследование деформационных кривых (б)ц_со„а высокомагнитострикционных материалов отдельно для A,s6: 0 и Л$б 0 представляет значительный интерес для изучения их магнитомеханических свойств и дальнейшего развития теорий механострикции и д Е эффекта.
Огромная магнитострикция RFe2 соединений, почти на два порядка превышающая стрикцию классических ферромагнетиков, позвожу ляет, применяя статические упругие напряжения, с достаточной достоверностью получить семейства деформационных ( /u = const и механострикционных 1( ) = const КРИВЫХ» изучить зависимость механострикции и модуля упругости от величин б и Н отдельно для Л$б 0 и Л$б 0 и исследовать магнитомеханический гистерезис этих материалов от величин б , Н, Нс и его поведение от знака произведения.

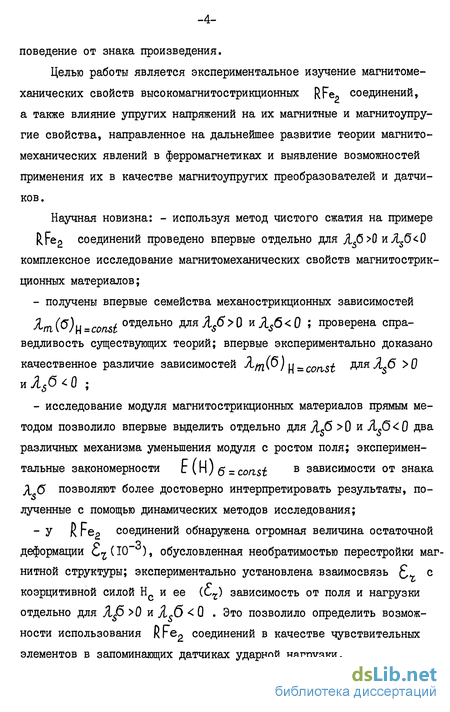

Целью работы является экспериментальное изучение магнитомеханических свойств высоко магнитострикционных RFe2 соединений, а также влияние упругих напряжений на их магнитные и магнитоупру-гие свойства, направленное на дальнейшее развитие теории магнитомеханических явлений в ферромагнетиках и выявление возможностей применения их в качестве магнитоупругих преобразователей и датчиков.

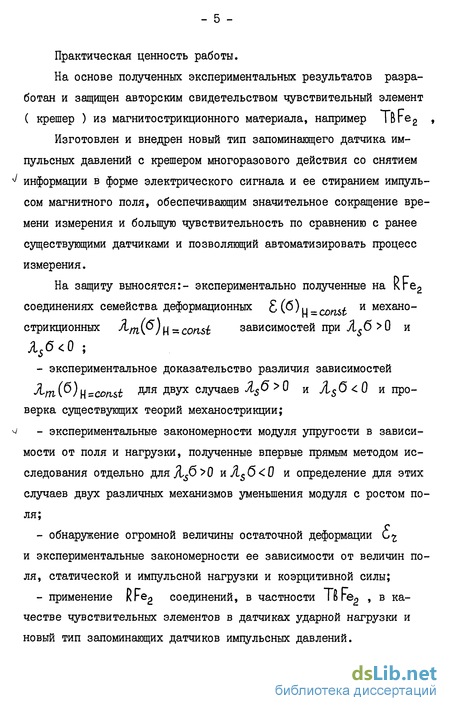

На основе полученных экспериментальных результатов разработан и защищен авторским свидетельством чувствительный элемент ( крешер ) из магнитострикционного материала, например ТВге2 ,
Изготовлен и внедрен новый тип запоминающего датчика импульсных давлений с крешером многоразового действия со снятием информации в форме электрического сигнала и ее стиранием импульсом магнитного поля, обеспечивающим значительное сокращение времени измерения и большую чувствительность по сравнению с ранее существующими датчиками и позволяющий автоматизировать процесс измерения.
На защиту выносятся:- экспериментально полученные на Кге2 соединениях семейства деформационных ( и-const и механо стрикционных jLmfi/tt consi зависимостей при Л$б 0 и Я5б 0 ;
- экспериментальное доказательство различия зависимостей и проверка существующих теорий механострикции;
- экспериментальные закономерности модуля упругости в зависимости от поля и нагрузки, полученные впервые прямым методом исследования отдельно дляЯ О иЯ5б 0 и определение для этих случаев двух различных механизмов уменьшения модуля с ростом поля;
- обнаружение огромной величины остаточной деформации С и экспериментальные закономерности ее зависимости от величин поля, статической и импульсной нагрузки и коэрцитивной силы;
- применение кге2 соединений, в частности Тйге2 , в качестве чувствительных элементов в датчиках ударной нагрузки и новый тип запоминающих датчиков импульсных давлений.

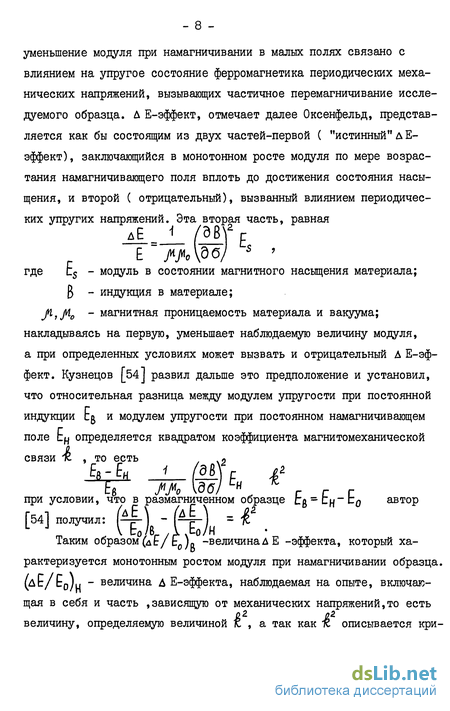

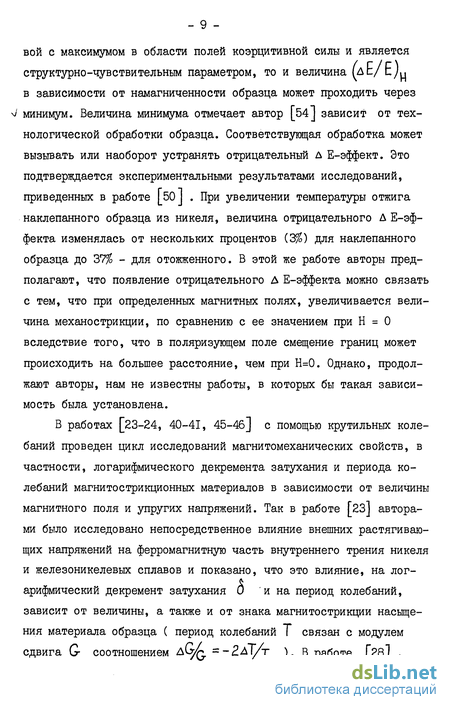

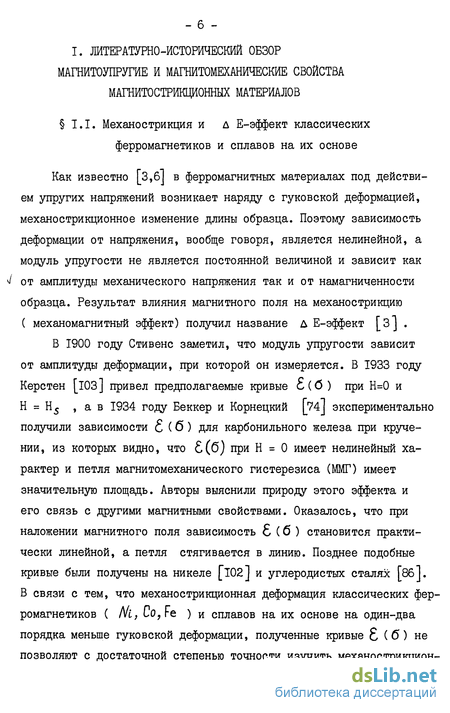

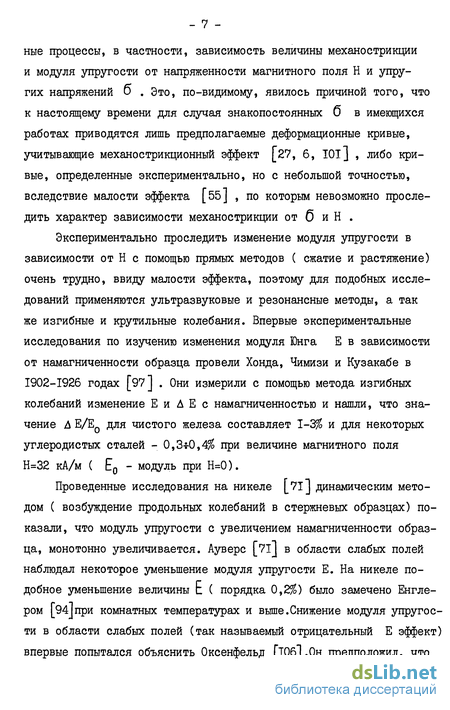

Влияние упругих напряжений на магнитные и магнитоупругие свойства ферро магнетиков
Началом систематического изучения влияния упругих напряжений на магнитные свойства ферромагнетиков послужили работы Бек-кера и Керстена, Акулова и Кондорского [Т-3, 68-70, 72-73] .
В 1928 г. Акулов определил особый тензор ГI ] для количественного определения анизотропии напряжений, создаваемых в ферромагнетике, применение которого позволило разработать теорию, связывающую магнитные и упругие взаимодействия в материале. Его теория охватывает такие важнейшие явления в ферромагнетизме, как магнитострикция, механострикция и устанавливает влияние упругих напряжений на намагниченность ферромагнетика. В 1931-33 г.г. Акуловым и Кондорским была разработана статистическая теория влияния упругих напряжений на обратимые процессы смещения доменных границ [2,3,69,70].
В 1939 г. Такаги [Н8] опубликовал статистическую доменную теорию ферромагнитных кристаллов, где на основе магнитного и магнитоупругого взаимодействия получены ( в пренебрежении гистерезисом) выражения для намагниченности кристаллов в основных кристаллографических направлениях.
Дальнейшие теоретические и экспериментальные исследования показали, что односторонние механические напряжения значительно меняют магнитные свойства ферромагнетиков и поэтому наряду с напряженностью магнитного поля и температурой считаются одним из основных факторов, влияющих на свойства этих веществ. Исследование зависимости магнитных, упругих и магнитоупругих характеристик ферромагнетиков от внешних механических напряжений предетав ляют существенный интерес для теории, так как дают определенные сведения о динамике процессов, происходящих в материале под действием О и Н . Большой интерес, как с научной точки зрения так и с практической, представляет изучение влияния упругих напряжений на магнитную восприимчивость.
Вонсовский [261 на основе теории Кондорского [52] получил зависимость начальной обратимой восприимчивости ферромагнетиков от слабых внешних напряжений и отметил, что расчет находит качественное подтверждение в опытах Кондорского I 53I. Более детальная экспериментальная проверка теории Вонсовского была проведена в работе Шура и Мишина ГбЗ1 с использованием растягивающей нагрузки и в работе Дунаева [Зб] с использованием сжимающей нагрузки. В заключении работы [26] Вонсовский отмечает, что для окончатель-л ной количественной проверки теории необходимо провести исследования по зависимости восприимчивости в слабых полях от внешних нагрузок в материалах с различными знаками магнитострикции, константы магнитной анизотропии, с различной степенью магнитной текстуры как для моно, так и для поликристаллов. И что проведение таких исследований представляет большой интерес для всей проблемы ферромагнетизма [26]. В работе [29І изучено влияние упругих напряжений и магнитной текстуры, созданной ими, на магнитную восприимчивость кристаллов. Так в [29] автор показал, что магнитная текстура определенного типа, созданная напряжениями, приводит к возрастанию величины начальной восприимчивости и подтвердил последовательность процессов 180 и 90.градусных смещений, положенной Акуловым в основу теоретического расчета хода магнитострикции для монокристаллов железа.
В последние 20 лет Дунаевым проведен цикл исследований на кремнистом железе [34, 35-39, 42-44] , которые позволили объяснить некоторые закономерности в поведении его магнитных свойств в зависимости от величины упругих напряжений как на текстурован -ных так и нетекстурованных образцах. Эти представления, как указывает автор, могут быть использованы при объяснении магнитоупругих свойств других материалов. Так в работе [ЗЗ] наблюдается не монотонная зависимость коэрцитивной силы HQ И максимальной магнитной проницаемости flmaxкремнистого железа от величины растягивающей нагрузки.
Устройство для ударного механического нагружения образца
В качестве намагничивающих катушек электромагнита использовали четыре катушки от электромагнитов установок БУ-3. Катушки Li, Ь2,,Ц, иц , омическое сопротивление каждой 4 Ома, ( рис.2.1) соединили по последовательно параллельной схеме с общим омическим сопротивлением 4 Ома. Питание катушек осуществили от источника постоянного тока 14 ( двухполупериодный выпрямитель с емкостным фильтром С=0,0б Фарады) напряжением 65 Вольт. Блок управления 15 служит для обеспечения необходимых режимов регулирования тока в катушках электромагнита: - автоматической коммутации направления намагничивающего тока с частотой I Гц; - ручной кнопочной коммутации направления намагничивающего тока ( со световой индикацией направления); - плавной автоматической ( со скоростью изменения магнитного поля в зазоре 10 мм 2,5 кА/м/сек) и ручной регулировки тока в катушках. Контроль тока ( магнитного поля) проводили по прибору с цифровой индикацией 16 .
Оценка действия пондермоторных сил на образец со стороны нагружающего штока При создании магнитного поля в зазоре электромагнита пере дающий шток 3 ( рис.2.І) за счет пондермоторных сил оказывает некоторое давление на образец.
Для оценки возможного влияния пондермоторных сил на деформацию образца был выбран ферромагнитный материал состава 70% /уС+ге практически не обладающий магнитострикционной деформацией и имеющий намагниченность насыщения близкую к намагниченности изучаемых РЗМ-Fep соединений в магнитном поле 1600 кА/м. На образец из этого материала, геометрические размеры которого совпадали с размерами образцов исследуемых соединений, наклеивали по образующей цилиндра равномерно три тензодатчика. Измерения магнитострикции Хц в соленоиде с полем 120 кА/м показали, что величина % с 1 10 . Далее образец был вставлен в зазор электромагнита и приклеен по методике, описанной в 2.1. Снятие деформационных кривых по трем тензодатчикам показали расхождение величин деформаций не более 3-5% во всем диапазоне механического нагруже-ния образца ( 0 80 МПа). Создавая поле в зазоре магнита и измеряя при этом деформацию образца за счет действия на него пондермоторных сил, определили по деформационным кривым напряжения, действующие на образец. Установлено, что увеличение магнитного поля до 500 кА/м не вызывает сколь-нибудь заметного силового воздействия на образец. С дальнейшим увеличением поля сила действия штока на образец начинает увеличиваться и при поле в 1600 кА/м достигает 150 Н. При площади поперечного сечения образца в 50 мм давление, таким образом, составило 3 МПа. Характер нарастания нагрузки с увеличением поля носит линейный характер. Полученные характеристики, в дальнейшем при проведении исследований, использовали для коррекции деформационных кривых.
Устройство для ударного механического нагружения образца Ударное нагружение образца производили с помощью специально сконструированного копера, показанного на рис.2.2. Образец I приклеивали к массивному основанию 2.Для обеспечения максималь ной передачи импульса силы на образец масса основания 2 на поря док больше чем масса бойка 3. Катушка 4 и ярмо 5 служили для размагничивания образца. Импульс силы, передаваемый на образец, с учетом необсолютной упругости удара и Реллеевского закона на растания давления ( коэффициент перед /71F ), при соударении вы числяли по формуле , где ДІ - время удара, изме ренное с помощью запоминающего осциллографа, /71 - масса бойка, 1Г - скорость бойка перед ударом, вычисленная по формуле : где /l, ,0( см.из рис.2.2.
Схема измерения деформации образца приведена на рис.2.3. Измерение деформации образца производили мостовым тензометричес-ким методом. При измерениях использовали малобазовые тензодатчики типа ФКПА-2 производства опытного завода ЦНИИТМАША: тензочувстви-тельность 2,05 2,1; база 2 мм; R, = 158 163 Ома; ток питания 14 мА. Для наклейки использовали клей БФ-2 ГОСТ 12172-74 с последующей термообработкой: 25С - 2 часа ,( 70 60)С - 2 часа, ( 120 - 140)С - I час. Внешний полумост состоял из рабочих ТД-рТДд ( рис.2.3), приклеиваемых в центре образца вдоль оси, и компенсационного тензодатчиков ТД , приклеиваемого на немагнитный материал, с близким коэффициентом температурного расширения (КТР) к КТР исследуемого материала и располагался в непосредственной близости от исследуемого образца, с целью уменьшения влияния колебаний температур.
Влияние упругих напряжений на намагниченность и магнитострикцию для случая Л56>0 ( 0171 ге2 )
Экспериментальные кривые намагниченности J образца От г Є2 при различных значениях сжимающих нагрузок ( последовательность 0-п ) Г 32] приведены на рис.3.9. Величина намагниченности при 1600 кА/м составляет 510 кА/м, что находится в согласии с результатами, приведенными в работе 87. В начальной области поля до 8 10 кА/м ( пс = 8 кА/м) при 0=0 наблюдается медленное увеличение намагниченности, а с дальнейшим ростом поля идет значительно более резкое ее возрастание. Начальная магнитная проницаемость материала ( при п = 8 кА/м) составляет 1,6. Максимальная магнитная проницаемость Мщах имеет место в поле 30 кА/м и равна 4,5. Продольная магнитострикция Лц ( рис.ЗЛО кривая І) в поле до 30 кА/м при 0 =0 практически равна нулю. Это свидетельствует о том, что в данной области поля смещения 71 и 109 градусных доменных границ J отсутствуют. Следовательно, максимальная магнитная проницаемость ОПнврреализуется в основном за счет смещений 180 градусных границ при этом последние в поле 30 кА/м не заканчиваются, так как величина J в данном поле, равная 170 кА/м, еще далека от половины значения всей намагниченности, обусловленной процессами смещения доменных границ ( 510 кА/м).
Сжимающие механические напряжения увеличивают намагниченность ч)тГЄг во всем диапазоне изучаемых значений магнитного поля и механических напряжений ( кривые 1,2, рис.3.9 и кривые Т-4 рис.3.11).
Величина максимального относительного изменения намагниченности в поле 24 кА/м при 12 МПа, где зависимость A J(0) близка к линейной, составляет из расчета на I МПа 15%. Максимальная магнитная проницаемость изменяется от 4,5 при О = 0 до 12 при О = 72 МПа. Начальная магнитная проницаемость ОЛҐІГЄЛ ( рис.3.96, кривая 6) во всем диапазоне изучаемых напряжений ( до 72 МПа) растет от 1,6 при б =0 до 5 при б = 72 МПа.
Зависимость приращения намагниченности A J под действием при различных значениях магнитного поля ( последовательность наложения ) представлена на рис.3.96. Характерным является то, что приращение намагниченности в области магнитного поля 16 кА/м ( кривая 2, рис.3.96) линейно зависит от величины О .В полях больше ( кривые 3-5) и меньше ( кривая 1) 16 кА/м зависимости Д J (О J имеют нелинейный характер с большей крутизной увеличения A J в области начальных О и с меньшей крутизной при больших нагрузках.
На рис.3.12 показана зависимость приращения намагниченности дЭ » вызванного нагружением образца оіїїгвр, при различных фиксированных значениях поля п ( последовательность приложения п 0). Нагружение образца при п = 8 кА/м ( кривая 1) не вызывает приращения намагниченности вплоть до 20 МПа, хотя измерения деформационных кривых показывают ( рис.4.3 кривые 1,2), что механострикция при U = 20 МПа равна величине 700 10 . Это составляет половину ее максимального значения. Следовательно, в данной области происходит интенсивная перестройка 71 и 109 градусных доменных границ. Таким образом, можно предположить, что в начале нагруже-ния образца, находящегося в слабом поле, увеличение объема магнитных фаз с векторами Js , направленными по полю и против поля, происходит в равной степени, что не вызывает изменения намагниченности образца. Если образец нагружается в поле 50 кА/м и выше
Зависимость приращения намагниченности Л J Sm Fe от величины сжимающей нагрузки б при различных значениях магнитного поля Н : I - 8 ; 2 - 16 ; 3 - 32 : 4 - 50 ; 5-80 кАД ( последовательность Н - Є ). Стрелками показан прямой и обратный ход зависимости при нагру ении и разгрг»гении образца. ( но не больше чем пСЛ1), то изменение намагниченности наблюдается уже при самых малых О ( кривые 4,5). Это говорит о том, что такая величина поля ( 50 кА/м) уже достаточна, чтобы индуцированные упругими напряжениями ( даже самыми незначительными) смещения доменных границ преимущественно увеличивали объем магнитных фаз с 3g направленными по полю. До нагружения образца ОПІТЄ-ЄГО намагниченность в поле 8 кА/м была равна 6 кА/м, после приложения О = 72 МПа, намагниченность его возросла до 80 кА/м, т.е. увеличилась почти в 15 раз, а после снятия возросла еще до 115 кА/м, то есть увеличилась почти в 20 раз.
При последовательности наложения О - п увеличение намагниченности в поле 8 кА/м составляет всего от 5 кА/м при О =0 до 30 кА/м при О = 72 МПа, то есть увеличивается в б раз ( рис.3.9, кривые 1,2). В поле 16 кА/м как при последовательности так и при Н-0 возрастание нагрузки до О =72 МПа, приводит к одинаковому увеличение намагниченности примерно в 10 раз. Дальнейшее увеличение поля приводит к тому, что влияние упругих напряжений при последовательности б-п становится более эффективным чем при последовательности п"О. Это хорошо видно из сравнения рис.3.ТІ и З.ТЗ. Установленные вьше особенности характерны для больших напряжений ( 40 f 70 МПа). Сравнение поведения кривыхAjfrnпоследовательностей б-Н иН-0 в случае небольших U ( до 30 МПа) показывает, что влияние упругих напряжений на величину намагниченности в случае 0-ГІ более эффективно чем при последовательности \\-0 во всем диапазоне изучаемых полей ( кривые 1,2,3, рис.3.II и 3.13).
Зависимость AJ(О/ ( рис.3.3 и 3.12) при нагружении и разгру-яении образца в слабом магнитном поле ( до 60 кА/м) имеет огромный гистерезис как для ОГП Fe2(Xs6 o ) так и для Максимальное увеличение намагниченности после нагружения и снятия
Сравнение экспериментальных результатов механо-стрикции с рассчитанными по теории Такаги
Согласно теоретически представлениям Керстена [юз], при условии одноосности приложения поля и нагрузки ( и что они создают полную магнитную текстуру) механострикция равна для : Лт = As Н = О Л/Л1 =0 . Н = Н5; Лт - r/zU н = 0 4-3 lm = Ъ/ К н = н5
Из кривых рис.4.5-4.7 видно, что уравнения ( 4.3) за исключением последнего подтверждаются экспериментально. ДляХ5б 0 Я при H = HS равная, согласно теории, /2 Хс в данном случае экспериментально не достигается, так как необходимое для этого соотношение величин энергий X$V » H0J5nsnpH б = 80 МПа не выполняется, поскольку для этого необходимо, например для ТВ ге«» нагрузка порядка 800 МПа, что намного превышает его механическую прочность.
Величина п5 для терфенола значительно ниже ( 640 кА/м) чем для І огЄґ , поэтому при том же значении О максимально полученная величина Ат значительно ближе к значению ( рис.4.6, кривая 3 при б =75 МПа). Таким образом, впервые полученные семейства кривых механо-стрикции Asm\&)[\-COfist подтверждают теоретические представления Керстена [ЮЗ I.
Анализ зависимостей Xnx( )y = coasi рис.4.5-4.7) показывает, что характер поведения механострикции под действием поля при различен. Действительно, для и Ду07 ТЕ03 ге Г, рис. 4.5-4.6) действие поля уменьшает механо-стрикцию в начальной области б . Это уменьшение обусловлено стабилизацией намагниченности фаз магнитным полем. Когда с ростом б энергия взаимодействия поля с магнитными моментами материала \Л/ц становится меньше магнитоупругой энергии Wjym , вектора Js , стабилизированные полем, переориентируются в направления осей легкого намагничивания, составляющих наименьший угол с плоскостью перпендикулярной оси приложения биН . Эта перестройка вызывает дополнительную механострикционную деформацию, в результате которой деформация образца становится больше таковой при Н=0 ( кривая 2 при 6 55 МПа). Таким образом, магнитная текстура ( магнитострикция Хц ), возникающая при предварительном приложении поля, увеличивает механострикцию при последующем нагруже-нии образца на величину Я»
Совершенно иначе под действием поля ведут себя механострик-ционные кривые в случаеXs6 0 ( Smre ) рис.4.7. Приложение поля Н 80 кА/м ( кривая 2) приводит к тому, что механострикция образца в начальной области нагружения ( до 20 МПа) значительно превышает таковую при Н=0. Это объясняется "выключением" под действием поля задержки механострикционных процессов имеющей место при Н=0, то есть рост поля от нуля до 80 кА/м выводит междоменные границы из минимумов потенциальной энергии их взаимодействия с дефектами решетки и переводит все большее число магнитных фаз в ме-тастабильное состояние. В результате под действием тех же по величине механических напряжений, что и при Н=0, в материале осуществляется более интенсивная перестройка доменной структуры, которая вызывает большую механострикционную деформацию по сравнению со случаем; когда Н=0 ( рис.4.7). УменьшениеХщ с дальнейшим ростом Н по сравнению с таковой при Н=0 ( кривая 2 рис.4.7 при 0 20 МПа) вызвано магнитострикцией, возникающей при приложении поля перед нагружением. При увеличении поля от 80 кА/м и выше его энергия взаимодействия с магнитными моментами становится больше энергии взаимодействия междоменных границ с дефектами материала W . Поэтому из-за роста магнитострикции ( рис.3.14, кривая I) все меньший объем магнитных фаз остается на долю меха-нострикционной деформации при последующем нагружении.
Таким образом, при Л5б 0 ( 5т ге2 ) приложение и рост по ля "выключает" задержку механострикционных процессов имеющую место при Н=0, увеличивая тем самым % в начальной области зна чений и , а увеличение магнитной текстуры ( магнитострикцииЯц) созданной полем перед нагружением,уменьшает механострикцию при больших значениях О . В случае и терфенол), напротив, приложение и рост поля усиливает задержку смещения доменных границ, уменьшая тем самым Х в начале нагружения, а рост магнитной текстуры ( магнитострикции) увеличивает механострикцию образца в области больших С ( рис.4.5,4.6). Следовательно, увеличение поля, в котором идет нагружение образца,в случае Д, О 0исключает S - образность деформационной зависимости так, что при Н=Н5 она становится прямолинейной, а в случае Л$О 0 с ростом поля S - образность увеличивается так, что при Н = Hs , согласно теории [П8І, она будет наиболее ярко выра-жена.
Анализ существующих теорий механострикции показал, что ближе всего для описания экспериментально полученных кривых механострикции 1/І//7г(б]и=соа5ІпоДхДит теоРия Такаги Иі&\ . В ней на основе статистической доменной теории, учитывающей магнитные и маг-нитоупругие взаимодействия, получены ( в пренебрежении гистерезисом) выражения для механострикции в основных кристаллогиафических направлениях для случая, когда К 0 иД б К где К -константа анизотропии.
