Введение к работе

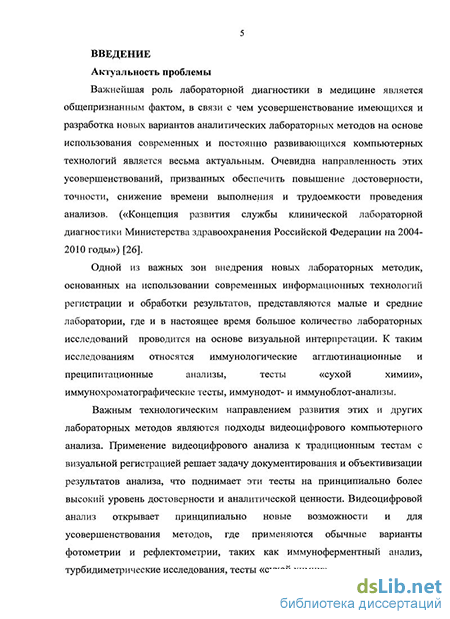

Актуальность проблемы
Важнейшая роль лабораторной диагностики в медицине является общепризнанным фактом, в связи, с чем усовершенствование имеющихся и разработка новых вариантов аналитических лабораторных методов на основе использования современных и постоянно развивающихся компьютерных технологий представляется весьма актуальным. Очевидна направленность этих усовершенствований, призванных обеспечить повышение достоверности, точности, снижение времени выполнения и трудоемкости проведения анализов. («Концепция развития службы клинической лабораторной диагностики Министерства здравоохранения Российской Федерации на 2004-2010 годы»).
Одной из важных зон внедрения новых лабораторных методик, основанных на использовании современных информационных технологий регистрации и обработки результатов, являются малые и средние лаборатории, где и в настоящее время большое количество лабораторных исследований проводится на основе визуальной интерпретации. К таким исследованиям относятся иммунологические агглютинационные и преципитационные анализы, тесты «сухой химии», иммунохроматографические тесты, иммунодот- и иммуноблот-анализы.
Важным технологическим направлением развития этих и других лабораторных методов является видеоцифровой компьютерный анализ. Применение видеоцифрового анализа к традиционным тестам с визуальной регистрацией решает задачу документирования и объективизации результатов анализа, что поднимает эти тесты на принципиально более высокий уровень достоверности и аналитической ценности. Видеоцифровой анализ открывает новые возможности и для усовершенствования методов, где применяются обычные варианты фотометрии и рефлектометрии, таких как иммуноферментный анализ, турбидиметрические исследования, тесты «сухой химии».
Другим перспективным направлением усовершенствования лабораторных методик является внедрение микрометодов, обеспечивающих проведение исследований c использованием минимальных количеств реагентов и образцов. Существенные преимущества дает сочетание подходов видеоцифровой регистрации и проведение аналитических процедур в микроматричном формате. Многими научными группами разрабатываются аналитические системы, включающие приспособления для проведения реакций в минимальных объемах и видеоцифровые системы регистрации. Такие системы позволяют создать принципиально новые варианты высокопроизводительных и экономичных методик.
В связи с этим исследования, направленные на разработку и внедрение высокотехнологичных аналитических систем на основе видеоцифрового анализа, обеспечивающих эффективное проведение распространенных клинико-диагностических определений на высоком уровне достоверности, можно считать весьма актуальными.
Цель исследования
Создать новые и усовершенствовать имеющиеся методы проведения распространенных клинико-диагностических исследований с применением видеоцифровой регистрации и оценить на клиническом материале аналитические характеристики созданных лабораторных комплексов и методов.
Задачи исследования:
1. Разработать лабораторные видеоцифровые системы для регистрации результатов латексной агглютинации, пассивной гемагглютинации, изосерологических исследований, иммунохроматографических тестов, иммуноферментного анализа и биохимических тестов «сухой химии».
2. Сформулировать медико-технические требования к программному обеспечению видеоанализаторов и обосновать алгоритмы оценки результатов специфических аналитических реакций с учетом особенностей их прохождения.
3. Создать стандартизованные методики проведения агглютинационных тестов с документированием, автоматической оценкой результатов, обеспечивающие возможность внутрилабораторного контроля качества исследований.
4. Разработать систему регистрации результатов и планшеты для проведения латексных агглютинационных и изосерологических исследований со сниженным расходом реагентов.
5. Сконструировать приспособления формирования матриц микрокапель на планарных носителях и создать полные аналитические системы, включающие эти приспособления и программно-аппаратные комплексы для регистрации и интерпретации результатов иммунологических и биохимических исследований в микроматричном формате.
6. Провести расширенную апробацию разработанных методов и аппаратуры на клиническом материале в сопоставлении с референсными лабораторными системами и подготовить научно обоснованную методическую базу для внедрения этих методов в практику клинической лабораторной диагностики.
Научная новизна работы
Разработана не имеющая аналогов многофункциональная система регистрации результатов иммунологических исследований на основе сканера.
Впервые разработано программное обеспечение для регистрации результатов латекс - агглютинационных исследований на планарных носителях с количественной оценкой реакций для любых латекс -агглютинационных тестов.
С применением разработанных подходов видеоцифровой регистрации и микрометодов предложены новые, эффективные варианты проведения серийных исследований латексной агглютинации, изосерологических тестов в различных форматах, позволяющие снизить необходимые для анализов объемы реагентов и проб в 10-30 раз.
Разработана, защищенная патентом РФ, полная аналитическая система для проведения матричных дот - иммунологических и биохимических анализов в микро - формате, включающая приспособления нанесения микрокапель образцов и реагентов на планарные носители, видеоанализатор и специализированное программное обеспечение.
Практическая ценность работы
Разработана лабораторная многофункциональная регистрирующая система «Эксперт-Лаб» для регистрации результатов латекс - и гемагглютинационных исследований, иммунохроматографических тестов, иммуноферментного анализа. Эта универсальная видеоцифровая система с пакетом программ «Эксперт-Лаб» (Свидетельство о регистрации № 2007613095 в Реестре программ для ЭВМ от 20.07.2007) может рассматриваться как основной лабораторный комплекс, обеспечивающий регистрацию результатов практически всего спектра иммунологических исследований.
За разработку и внедрение системы комплекса «Эксперт-Лаб» присужден Диплом биотехнологической выставки-ярмарки «РосБиоТех-2007» (Москва, 2007). Разработка видеоцифровых систем для лабораторной диагностики отмечена золотой медалью «Международного салона инноваций и инвестиций» (Москва, 2009).
На основе разработанного аналитического комплекса для матричных дот - иммунологических и биохимических анализов в микроформате с видеоцифровой регистрацией предложены методы серийного дот - анализа альбумина в моче, глюкозы крови, латексагглютинационного метода определения содержания аналитов ревматоидной тройки (СРБ, РФ, АСЛО) и изосерологических исследований, позволяющие в десятки раз снизить объемы реагентов и проб и повысить производительность.
Внедрение результатов работы
Разработанная лабораторная система «Эксперт-Лаб» для регистрации результатов латекс - и гемагглютинационных исследований, иммунохроматографических тестов, иммуноферментного анализа внедрена в серийное производство на предприятии ОАО «ЛОМО» (Санкт-Петербург) (Регистрационное удостоверение № ФС 02012006/3617-06 от 10.08.2006). Системы «Эксперт-Лаб» используются в учебном процессе кафедры клинической лабораторной диагностики ГОУ ВПО РГМУ Росздрава, в практике работы КДЛ ФГУЗ «Всероссийский центр экстренной и радиационной медицины им. А.М. Никифорова», НУЗ «ЦКБ №1 ОАО «РЖД», ГУЗ «Московский областной перинатальный центр», ГУЗ ДЦ №1 УЗ ЮЗАО.
Положения, выносимые на защиту
-
Разработанные и научно обоснованные подходы усовершенствования лабораторных методов с видеоцифровой регистрацией реализованы и внедрены в практику в виде многофункциональных программно-аппаратных комплексов, обеспечивающих получение объективных и достоверных результатов широкого спектра биохимических и иммунологических лабораторных исследований.
-
На основе сочетания подходов видеоцифровой регистрации и применения микрометодов создана и реализована в виде полного аналитического комплекса технология проведения биохимических и иммунохимических исследований в матричных форматах в микрообъемах реагентов и образцов.
-
Использование разработанных видеоцифровых систем регистрации результатов иммунологических и биохимических исследований повышает качество и достоверность лабораторных данных за счет объективизации их оценки, сохранения первичного документа теста для ретроспективного контроля.
Личный вклад автора
Автор лично принимала участие в определении направлений, планировании и выполнении исследований: разрабатывала медицинские требования к приборным и аппаратным компонентам программно-аппаратных комплексов и приспособлений для проведения исследований в микроформатах, критерии для алгоритмов регистрации и дискриминации результатов иммунологических исследований, осуществляла оценку разработанных лабораторных методов в сопоставлении с референсными вариантами, сформулировала рекомендации для использования результатов исследований в клинико-диагностических лабораториях.
Апробация работы
Результаты исследования докладывались на совместной научно-практической конференции кафедры клинической лабораторной диагностики ФУВ и проблемной научно-исследовательской лаборатории нуклеинового и белкового обмена ГОУ ВПО РГМУ Росздрава 06 октября 2009года.
Печатные работы
По теме диссертации опубликовано 19 публикаций в отечественной и зарубежной печати, из них в изданиях, рекомендуемых ВАК- 9 работ. Получены патент на изобретение №2325644 от 27.05.2008 и свидетельство №2007613095 «Пакет программ для лаборатории «Эксперт-Лаб» от 20.07.2007.
Структура и объем диссертации
Диссертационная работа изложена на 163 стр., состоит из введения, обзора литературы, описания материалов и методов, результатов и обсуждения, практических рекомендаций, списка литературы, списка сокращений. Список литературы содержит 149 работ, из которых 44 отечественные источники. В диссертационную работу включены 11 таблиц и 48 рисунков.
Иммунологические тесты, выполняемые на мембранах
Одним из распространенных вариантов иммунологических лабораторных исследований является проведение реакций антиген-антитело для качественных или полуколичественных определений на планарных носителях. В качестве плоских подложек для иммунологических исследований используются разные типы носителей. Это: нитроцеллюлозные мембраны для иммобилизации реагентов (иммунодот, иммуноблот тесты); создающие поток жидкости или проницаемые пористые мембраны (иммунохроматографические и иммунофильтрационные тесты); химически инертные пластиковые или бумажные карты (для тестов латексной агглютинации).
В таких тест-системах, в качестве меток, выявляющих прохождение иммунологических реакций, используются ферменты, коллоидные частицы, флуоресцирующие группы, латексы [23, 111, 117, 128, 129]. Все эти тесты являются удобными объектами для систем ВЦР, а во многих случаях получение и анализ изображения объекта является единственным возможным вариантом регистрации результатов, поэтому далее мы рассмотрим эти иммунологические тесты более подробно.
А. Методы иммунохроматографии и иммунофилыпрации
В иммунохроматографических и иммунофильтрационных тестах сочетается иммобилизация иммунореагентов на мембранах и выявление реакции антиген-антитело за счет формирования окрашенного преципитата сенсибилизированных соответствующими компонентами микрочастиц.
Иммунохроматографические тесты (ИХ) горизонтального потока основаны на создании в пористой мембране за счет капиллярных сил потока смеси исследуемой жидкости с конъюгатом иммунореагента (антител или антигена) с микроскопическими частицами, в качестве которых чаще всего используют частицы коллоидного золота [23, 61, 74]. Создание потока жидкости позволило уйти от процедур отмывки мембран после каждой стадии анализа и свести процедуру анализа к минимальному количеству операций.
Технология ИХ-тестов также как определение глюкозы крови является примером переноса разработок для «домашнего использования» на сферу исследований, проводимых только в клинической диагностической лаборатории. Первым ИХ-тестом, производство которого было начато в крупных масштабах, явился тест для определения хориогонического гонадотропина человека в моче, который использовался и используется для раннего определения беременности в домашних условиях [73]. В этой разработке для визуализации прохождения иммунологической реакции были использованы конъюгаты антител с коллоидным золотом, до этого применявшиеся в основном в гистохимических исследованиях [23, 63].
В настоящее время тесты, основанные на принципе иммунохроматографии, выпускаются для обнаружения широкого спектра маркеров различных патологических состояний и выявления присутствия многих аналитов в биологических жидкостях. В англоязычной литературе за иммунохроматографическими (ИХ) тестами закрепилось название «rapid tests» - «быстрые тесты». Это связано с тем, что все анализа с помощью ИХ-тестов обычно не превосходит 10-15 мин.
ИХ-тесты сравнительно недороги, просты в постановке и не требуют специального дорогостоящего оборудования, содержат все необходимые реагенты, готовы к употреблению, включают обязательный внутренний контроль. Некоторые тесты позволяют проводить анализ образцов цельной крови. Благодаря этому они используются при скрининг-исследованиях для ранней диагностики, и при проведении первичных противоэпидемических мероприятий.
В перечень наиболее часто применяемых входят тесты для определения онкомаркеров, наркотиков, кардиомаркеров, выявления инфекционных заболеваний, изосерологические системы и тесты для оценки гормонального статуса [1, 7, 62, 68, 72, 74, 81, 83, 93, 98, 119, 132]. Обычный «сэндвич» вариант ИХ определения антигенов проводится следующим образом. На стартовый конец полоски наносится исследуемая биологическая жидкость, которая растворяет, находящийся в лиофилизированном виде на фрагменте фильтровальной бумаги конъюгат коллоидного золота с антителами к выявляемому антигену. В ходе капиллярного перемещения вдоль полоски смесь коньюгата и анализируемого образца контактирует с зонами, в которых в виде поперечных линий иммобилизованы антитела к выявляемому антигену (тестовая полоса) и антивидовые антитела (контрольная полоса). Развитая поверхность мембраны обеспечивает достаточно высокую емкость локальных иммуносорбентов, которыми являются эти линии.
При наличии антигена в исследуемой жидкости на этих линиях формируются видимые глазом зоны преципитата меченных антителами частиц коллоидного золота. Вторая - «контрольная» полоса образуется за счет реакции антител, покрывающих частицы коллоидного золота, с антивидовыми антителами и свидетельствует о годном состоянии теста.
Распространен также вариант конкурентного иммуно-хроматографического анализа. В этом случае в тестовой полосе иммобилизуется антиген и применяется конъюгат коллоидного золота со специфическими антителами к этому антигену.
При наличии в исследуемой пробе соответствующего антигена он взаимодействует с антителами на частицах коллоидного золота, что препятствует их связыванию с иммобилизованным на мембране антигеном. Преципитат частиц золота на тестовой полосе не образуется, и контрастная тестовая полоса на мембране после проведения анализа отсутствует. Проявление двух полос при таком варианте анализа означает отсутствие антигена в тестируемой пробе. Такие конкурентные тесты с успехом применяются для определения низкомолекулярных веществ, таких как, например, наркотики, антибиотики и их метаболиты [23, 46, 72, 113, 132]. Иммунофильтрационные мембранные тесты основаны на иммобилизации иммунореагентов в виде точечных зон на специальной пористой мембране, сквозь которую пропускают, как через фильтр, анализируемый образец в смеси с конъюгатом коллоидного золота с соответствующим иммунореагентом. Поток образца обеспечивается за счет того, что фильтрующая мембрана, на которую наносится образец и конъюгат, помещается с плотным контактом на стопку фильтровальной, хорошо впитывающей жидкость бумаги. В данном случае потоки жидкости в ходе анализа направлены вертикально, а результаты проявляются в виде точечных или имеющих другую форму окрашенных зон [53, 149].
Вариант иммунофильтрации в технологической реализации более сложен, чем иммунохроматография, так как требуются дополнительные компоненты, например, промывочный буфер, который удаляет не связанный с иммуноактивными зонами окрашенный конъюгат.
Иммунофильтрационные тесты чаще всего используются для обнаружения антител к различным антигенам. Наиболее востребованы в лабораторной практике такие тесты для определения антител к вирусу иммунодефицита человека 1-го и 2-го типов [75], к вирусам гепатитов А, В и С [71, 106, 117]. Для скрининговых обследований эти тесты вполне могут быть приравнены к классическим иммуноферментным тест-системам [7], но время выполнения анализ составляет менее 30 минут.
Для определения содержания микроальбумина, СРБ и D-димера в крови и сыворотке разработаны иммунофильтрационные тесты с использованием специального регистрирующего устройства, что дает возможность получения полуколичественных и даже количественных результатов [112].
Получение изображений аналитических объектов и принципы построения программного обеспечения для регистрации результатов клинических лабораторных исследований
Сфера применений видеоцифровых устройств для лабораторных исследований постоянно расширяется благодаря улучшению характеристик серийно выпускаемых сканеров и цифровых камер, разработкам новых технологических решений. Получаемые с помощью видеоцифровых устройств изображения таких объектов лабораторной диагностики, как микропланшеты или тест-полоски после прохождения соответствующих реакций, позволяют получать достоверную аналитическую информацию.
Методы видеоцифровой регистрации (ВЦР) могут быть использованы в качестве альтернативы методам обычной и отражательной фотометрии в приложении к традиционным объектам фотометрических исследований, а в применении к методикам с визуальной регистрацией предоставляют специалисту по лабораторной диагностике такие существенные преимущества как документирование, объективизацию и регистрацию результатов.
В данном разделе описываются общие принципы разработки систем получения изображений аналитических объектов и программного обеспечения (ПО) для регистрации результатов лабораторных исследований на основе технологий ВЦР для различных типов лабораторных методов.
ЗЛЛ.Устройства получения изображений аналитических объектов
На рис. 2 показаны варианты видеоцифровых систем получения изображения, использованных в данной работе, для которых разрабатывалось специализированное программное обеспечение.
На рис. 2(а - в) представлены несколько вариантов систем на основе видеоцифровых камер. Обычная система «Рефлеком» (б) позволяет регистрировать результаты иммунохроматографических тестов, матричных дот-тестов в формате 5x6 в режиме отражения и тестов в формате 3x4 в режиме пропускания. Решенная в виде моноблока с мини-компьютером компактная система «Рефлеком-Компакт» (в) и вариант «Рефлеком-Мини» (а), который с портативным компьютером помещается в кармане, предназначены для работы с иммунохроматографическими тестами в полевых условиях, являются модификацией исходной системы и работают с тем же программным обеспечением.
Системы получения изображения на основе видеокамер и сканеров имеют свои достоинства и недостатки.
Видеоцифровые ПЗС-камеры, используемые нами в разработанных устройствах, компактны, позволяют получать качественные изображения, хотя и с меньшим, чем у сканера разрешением, обеспечивают более высокую скорость съемки, дают возможность конструировать малогабаритные мобильные и более универсальные, чем сканеры, приборы. Сейчас появились видеокамеры на КМОП-матрицах (комплементарная структура металл-оксид-полупроводник; английский эквивалент CMOS - Complementary Metal-Oxide—Semiconductor). Технология CMOS позволяет интегрировать на матрице, кроме светочувствительной области, различные устройства обработки информации и обеспечивает выпуск значительно более дешевых и более доступных видеокамер.
Все системы «Рефлеком» не нуждаются в подключении к электрической сети и в автономном режиме могут питаться от батареи компьютера. К недостаткам систем с видеокамерами относятся: небольшое поле зрения при сохранении компактных размеров устройств, сложности при создании равномерного освещения исследуемого объекта и при регистрации светопропускания. Это ограничивает применение систем на основе видеокамер относительно небольшими по размеру объектами.
Сканеры производятся в массовом количестве, доступны по ценам, дают изображения высокого разрешения, обладают хорошей цветопередачей, однако они в основном приспособлены для работы с плоскими объектами. Из-за больших размеров и требований к электропитанию они используются в основном только как стационарное оборудование. Еще одним недостатком сканеров является необходимость непосредственного контакта объекта с поверхностью сканирующего устройства, что нежелательно при работе с объектами, на которые наносились анализируемые потенциально инфекционно-опасные биологические жидкости. Кроме того, время получения изображения сканером, определяемое скоростью перемещения каретки, составляет несколько десятков секунд, что ограничивает применение сканера для исследований в режиме кинетических измерений.
Существенным достоинством системы «Эксперт-Лаб» является возможность работы с чрезвычайно распространенными лабораторными тестами, проводимыми в 96-луночных планшетах, изображения которых можно получать в режиме пропускания, а затем вычислять аналитические параметры, относящиеся к каждой из 96 лунок планшета.
Важным свойством систем ВЦР является единообразие построения пользовательских интерфейсов и алгоритмов обработки информации, которые не зависят от типа устройства получения изображения. На основе единых принципов построения программного обеспечения, используя алгоритмы обработки информации в соответствии с характеристиками конечных результатов для конкретных типов реакций, на базе видеоцифровых систем удается создать многофункциональные устройства, способные обеспечивать достоверную и объективную регистрацию результатов различных лабораторных исследований.
Общие принципы построения программного обеспечения для клинических лабораторных исследований на основе видеоцифровой регистрации
А. Построение ПО для иммунохроматографических полосок и полосок «сухой химии» с регистрацией в режиме отражения
В настоящее время одним из важных направлений развития экспрессных лабораторных иммунологических и биохимических исследований стали иммунохроматографические тесты и тесты «сухой химии». Иммунологические экспресс-тесты или быстрые тесты ("rapid tests") основаны на принципах иммунохроматографии с использованием в качестве меток частиц коллоидного золота и имеют такие преимущества, как простота выполнения анализа, быстрое получение результата, надежность определений, не требующих высокой квалификации оператора.
В результате исследования на тестовой полоске предусмотрено появление нескольких линий — контрольной, обозначающей пригодность теста, и тестовых, обозначающих наличие или отсутствие определяемого одного или нескольких аналитов. Таким образом, в этом случае объектом регистрации являются контрастные линии.
Номенклатура доступных иммунохроматографических тестов постоянно расширяется, и почти полностью совпадает со спектром распространенных иммуноферментных определений. Однако в лабораторной диагностике иммунохроматографические тесты имеют ограниченное применение из-за проблем, связанных с отсутствием документирования и субъективности оценки результатов.
Применение комплекса «Эксперт-Лаб» для регистрации результатов твердофазного иммуноферментного анализа в 96-луночных микропланшетах
Одним из самых распространенных методов клинической лабораторной диагностики является твердофазный иммуноферментный анализ (ИФА) на основе использования 96-луночных микропланшетов. Разработанный нами аппаратно-программный комплекс «Эксперт-Лаб» с ПО «Эксперт-Лаб ИФА» может быть с использован в качестве вертикального фотометра для микропланшетов при проведении ИФА. Он не уступает по аналитическим характеристикам высококлассным фотометрам с расширенными опционными возможностями.
В данном разделе описывается разработанная нами система «Эксперт-Лаб» с ПО для регистрации результатов ИФА в стандартных 96-луночных планшетах в сопоставлении с результатами, полученными с применением высококлассного вертикального фотометра для различных вариантов иммуноферментных определений.
Референсная регистрация результатов ИФА была проведена на многофункциональном анализаторе «VICTOR 1420» (Wallac, Финляндия) при длине волны 450 нм с обработкой полученных данных с помощью программы "MULTICALC" для количественных тестов.
Воспроизводимость двух систем сопоставлялась при многократных измерениях набора КПА-01 с фильтрами различной оптической плотности.
В табл. 3 показаны суммарные результаты 20 измерений оптической плотности набора фильтров на анализаторе и сканере. В соответствии с техническими требованиями к анализатору «VICTOR» при повторных измерениях одного и того же образца допускается отклонение менее 0,5 AS, а коэффициент вариации должен быть меньше 2%. Очевидно, что сканерный комплекс полностью удовлетворяет этим критериям и данные, получаемые обоими приборами, статистически неразличимы. Однако только эти данные не могут однозначно свидетельствовать об эквивалентности сканера и анализатора, так как использованные стандарты являются «серыми» объектами, имеющими одинаковое поглощение во всем диапазоне длин волн. В отличие от узкополосных лабораторных фотометров, в сканере для получения изображения используется источник «белого» света, причем сигнал регистрируется линейкой состоящей из светочувствительных элементов, каждый из которых регистрирует интенсивность светового потока в трех, довольно широких диапазонах длин волн. Эти диапазоны называются по цветам - R-G-B — то есть красный, зеленый, синий.
Поэтому, чтобы на сканере получать результаты, сопоставимые с данными обычных спектральных приборов, для каждого субстрата подбирались специальные комбинации трех входных цветовых сигналов, реализующие соответствующий ему «программный фильтр». Эта комбинация интенсивностей сигналов и являлась измеряемой для каждого пикселя величиной, которая после усреднения сопоставлялась с данными оптической плотности обычного иммуноферментного анализатора с интерференционным фильтром 450 нм.
На рис. 13 представлено изображение иммуноферментного микропланшета после проведения всех стадий ИФА с применением в качестве хромогенного субстрата ТМБ. Применяя комбинации сигналов разных цветов с различными коэффициентами, удается получать совпадающие с обычным анализатором результаты и при использовании других стандартных субстратов для ИФА.
Для устранения фактора изменения окраски из-за неполной остановки реакции проводилась серия из трех измерений одного планшета через равные промежутки времени (5 мин) на двух приборах поочередно. Сначала проводилось измерение на приборе «VICTOR», затем с помощью системы «Эксперт-Лаб», а потом делали двукратное повторение измерений с интервалом 5 мин. На рис. 14 представлены средние величины этих измерений планшета, изображенного на рис. 13.
Очевидно полное совпадение результатов в диапазоне оптических плотностей от 0 до 3 оптических единиц (коэффициент корреляции по Спирмену - 0,999). При измерении значений оптических плотностей выше 3,0 прибор «VICTOR» выходит за паспортный предел измерений, который для него составляет 3,0, а сканер позволяет измерять значения более высокой оптической плотности. Представленные данные показывают, что система «Эксперт-Лаб» позволяет адекватно определять значения оптических плотностей.
Следующим этапом работы являлась апробация аппаратно-программного комплекса для обычных задач ИФА в КДЛ.
Количественные методы измерений подразумевают построение калибровочной кривой и определение по ней концентрации аналитов. Программа «Эксперт-Лаб ИФА» позволяет ввести значения калибраторов, строить калибровочную кривую и выводить на экран значения концентраций исследуемых веществ. Очевидно, что для количественных вариантов ИФА важно было сопоставить не только значения оптических плотностей, но и значения концентраций. Сопоставительные данные по количественным определениям по «сэндвич» схеме ИФА были получены для следующих аналитов: ТТГ, АТТПО, АТТГ и общего ПСА.
В качестве примера на рис. 15 представлены данные сопоставления результатов определении концентрации АТТГ в образцах сыворотки крови для обычной фотометрической системы и ВЦР системы «Эксперт-Лаб».
Разработка мембранных тестов в микроформате с видеоцифровой регистрацией
А. Серийное определение альбумина в моче в микроформате — тест на микроальбуминурию
Для дот-определения альбумина в моче использовалась схема прямого твердофазного иммуноферментного анализа. При этом пробы мочи наносят в виде упорядоченных матриц точек на мембраны, а затем присутствующий в образцах альбумин выявляется с помощью конъюгата генно-инженерного рецептора альбумина или антител к альбумину с пероксидазой.
На рис. 35 представлено изображение мембраны, на которую с помощью описанного выше аппликатора (шаг 4,4 мм; объем капли 0,5 мкл) нанесены пробы нормальной мочи с добавлением различных концентраций альбумина, после проведения процедуры анализа. Очевидно, что интенсивность окрашивания пятен возрастает с повышением концентрации альбумина в пробах.
Для проведения серийного анализа в качестве оптимального варианта. нанесения был выбран 30-пиновый аппликатор с шагом между пинами 4,4-мм. Были оптимизированы объемы образцов мочи в планшетах, подобраны типы используемых нитроцеллюлозных мембран, а также параметры иммунологической системы детекции, такие как, концентрации конъюгатов время инкубации, состав блокирующего буфера, другие параметры тестов.
После формирования матрицы микрокапель образцов мочи на мембране и проведения всех процедур иммуноферментного анализа результаты анализировали с помощью разработанной и адаптированной к данному типу анализа программы «Видеодот».
На рис. 36 представлены калибровочные кривые для определения альбумина в моче для нитроцеллюлозных мембран разных производителей. Чувствительность определения альбумина в моче для всех образцов мембран была около 10-20 мг/л. Признанным пороговым значением для установления микроальбуминурии является концентрация альбумина 30 мг/л.
Таким образом, можно сделать вывод, что иммунологический тест на микроальбуминурию на основе видеорегистрации в мультидот-формате обладает достаточной чувствительностью и может быть использован в практике, например, для скрининга.
На рис. 37 представлено сопоставление данных определения альбумина в моче разработанным методом серийного дот-анализа и референсным методом иммуноферментного анализа для 67 образцов мочи от здоровых людей и пациентов с сахарным диабетом. Возрастной состав обследованной группы следующий: моложе 30 лет - 3 человека; от 30 до 50 лет - 6 человек; от 50 до 70 лет - 42 человека; старше 70 лет - 16 человек. Установленные диагнозы: сахарный диабет 1-го типа - 2 человека, сахарный диабет 2-го типа- 38 человек.
Результаты показывают удовлетворительное совпадение данных с референсным иммуноферментным методом во всем диапазоне концентраций альбумина в моче у обследованного контингента больных. С помощью предложенного метода серийного определения альбумина в моче можно достоверно определять уровни альбумина, начиная с 10-15 мг/л, что позволяет применять этот метод для выявления микроальбуминурии.
Б.Серийное определение концентрации глюкозы в микроматричном формате
Серийное определение концентрации глюкозы в сыворотке производили с использованием мембран «сухой химии» «Меридиан» фирмы «NDP» (Австралия). На мембрану с помощью описанной системы позиционирования наносили в виде упорядоченной матрицы микрокапли цельной крови с антикоагулянтом или сыворотки крови. Результаты измерений концентрации глюкозы в единицах ммоль/л получали с помощью модифицированной для этого типа анализа программы «Эксперт-Лаб
Видеодот». На рис. 38 показано окно программы «Эксперт-Лаб Видеодот» с калибровочной кривой зависимости интенсивности окрашивания пятен от концентрации глюкозы, таблицей рассчитанных концентраций и дифференциацией образцов по пороговому значению (6,1 ммоль/л).
Разработанный метод серийного измерения глюкозы крови с применением системы матричного нанесения образцов и видеоцифровой регистрации отличается высокой производительностью. С помощью аппликатора на мембрану переносятся сразу 30 образцов крови или сыворотки крови. Время инкубации для проявления цветового пятна на мембране составляет не более 60 секунд. Регистрация результатов производится в течение 30-40 секунд. Таким образом, вся процедура анализа 30 образцов (после заполнения планшета) занимает не более 2-3 минут, причем результаты, представленные в электронной форме, могут сохраняться в базе данных или распечатываться.
