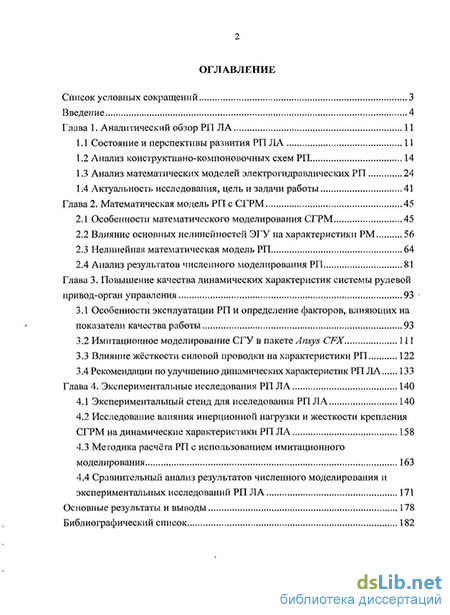

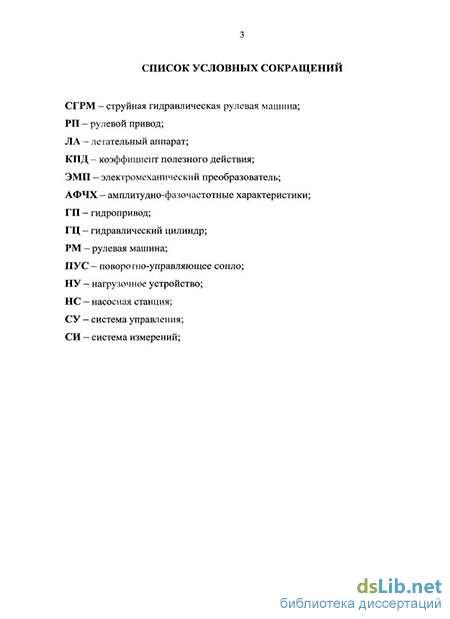

Содержание к диссертации
Введение
Глава 1. Аналитический обзор РП ЛА 11
1.1 Состояние и перспективы развития РП ЛА 11
1.2 Анализ конструктивно-компоновочных схем РП 14
1.3 Анализ математических моделей электрогидравлических РП 24
1.4 Актуальность исследования, цель и задачи работы 41
Глава 2. Математическая модель РП с СГРМ 45
2.1 Особенности математического моделирования СГРМ 45
2.2 Влияние основных нелинейностей ЭГУ на характеристики РМ 56
2.3 Нелинейная математическая модель РП 64
2.4 Анализ результатов численного моделирования РП 81
Глава 3. Повышение качества динамических характеристик системы рулевой привод-орган управления 93
3.1 Особенности эксплуатации РП и определение факторов, влияющих на показатели качества работы 93
3.2 Имитационное моделирование СГУ в пакете Ansys CFX 111
3.3 Влияние жёсткости силовой проводки на характеристики РП 122
3.4 Рекомендации по улучшению динамических характеристик РП ЛА 133
Глава 4. Экспериментальные исследования РП ЛА 140
4.1 Экспериментальный стенд для исследования РП Л А 140
4.2 Исследование влияния инерционной нагрузки и жесткости крепления СГРМ на динамические характеристики РП ЛА 158
4.3 Методика расчёта РП с использованием имитационного моделирования 163
4.4 Сравнительный анализ результатов численного моделирования и экспериментальных исследований РП ЛА 171
Основные результаты и выводы 178
Библиографический список 182
- Анализ математических моделей электрогидравлических РП
- Влияние основных нелинейностей ЭГУ на характеристики РМ
- Влияние жёсткости силовой проводки на характеристики РП
- Исследование влияния инерционной нагрузки и жесткости крепления СГРМ на динамические характеристики РП ЛА

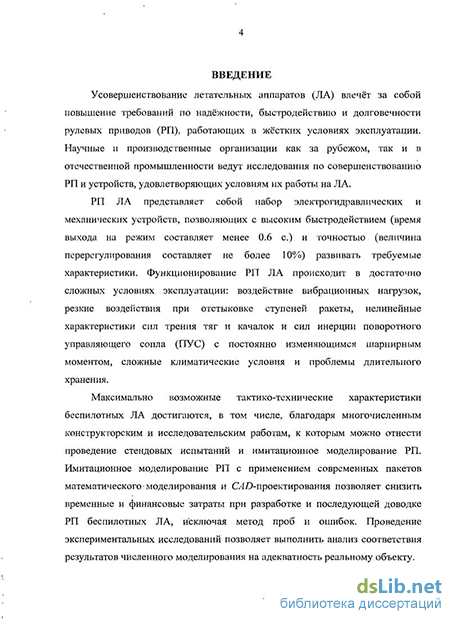

Введение к работе
Актуальность темы
Усовершенствование летательных аппаратов (ЛА) влечёт за собой повышение требований по надёжности, быстродействию и долговечности рулевых приводов (РП), работающих в жёстких условиях эксплуатации. Научные и производственные организации как за рубежом, так и в отечественной промышленности ведут исследования по совершенствованию РП и устройств, удовлетворяющих условиям их работы на ЛА.
РП ЛА представляет собой набор электрогидравлических и механических устройств, позволяющих с высоким быстродействием (время выхода на режим составляет менее 0.6 с.) и точностью (величина перерегулирования составляет не более 10%) развивать требуемые характеристики. Функционирование РП ЛА происходит в достаточно сложных условиях эксплуатации: воздействие вибрационных нагрузок, резкие воздействия при отстыковке ступеней ракеты, нелинейные характеристики сил трения тяг и качалок и сил инерции поворотного управляющего сопла с постоянно изменяющимся шарнирным моментом, сложные климатические условия и проблемы длительного хранения.
Максимально возможные тактико-технические характеристики беспилотных ЛА достигаются, в том числе, благодаря многочисленным конструкторским и исследовательским работам, к которым можно отнести проведение стендовых испытаний и имитационное моделирование РП. Имитационное моделирование РП с применением современных пакетов математического моделирования и С4і>проектирования позволяет снизить временные и финансовые затраты при разработке и последующей доводке РП беспилотных ЛА, исключая метод проб и ошибок. Проведение экспериментальных исследований позволяет выполнить анализ соответствия результатов численного моделирования на адекватность реальному объекту.
В данной работе разработана имитационная модель РП ЛА по результатам обработки и обобщения экспериментальных данных, полученных в ОАО «Государственный ракетный центр им. академика В.П. Макеева» и в учебно-научном инновационном центре «Гидропневмоавтоматика» на кафедре прикладной гидромеханики Уфимского государственного авиационного технического университета.

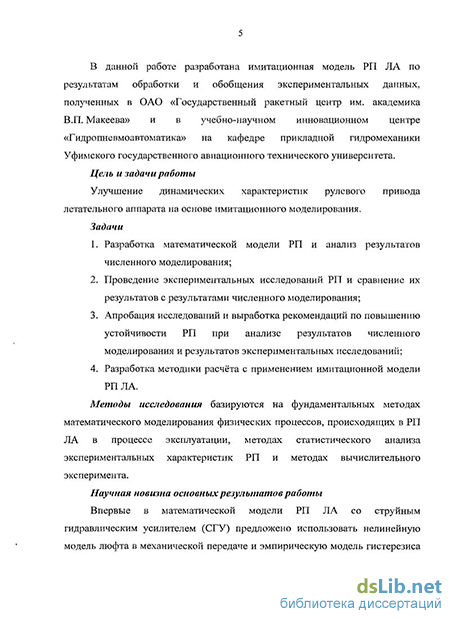

Цель и задачи работы
Улучшение динамических характеристик рулевого привода летательного аппарата на основе имитационного моделирования.
Задачи
Разработка математической модели РП и анализ результатов численного моделирования;
Проведение экспериментальных исследований РП и сравнение их результатов с результатами численного моделирования;
Апробация исследований и выработка рекомендаций по повышению устойчивости РП при анализе результатов численного моделирования и результатов экспериментальных исследований;
4. Разработка методики расчёта с применением имитационной модели РПЛА.
Методы исследования базируются на фундаментальных методах математического моделирования физических процессов, происходящих в РП ЛА в процессе эксплуатации, методах статистического анализа экспериментальных характеристик РП и методах вычислительного эксперимента.
Научная новизна основных результатов работы
Впервые в математической модели РП ЛА со струйным гидравлическим усилителем (СГУ) предложено использовать нелинейную модель люфта в механической передаче и эмпирическую модель гистерезиса характеристики управления электромеханического преобразователя, что позволило повысить достоверность результатов численного моделирования.
Впервые была решена обратная задача по влиянию нежёсткости силовой проводки на изменение гидродинамического момента обратных струй, действующих на струйную трубку, вследствие чего уменьшается зона устойчивости РП. В результате проведённых исследований были получены рекомендации по снижению гидродинамического момента обратной струи.
Впервые был определён диапазон изменения коэффициента передачи РП ЛА, при котором наблюдается его устойчивая работа. Анализ результатов численного моделирования и результатов экспериментальных исследований позволили выявить зону устойчивости РП ЛА как функцию от жёсткости силовой проводки и параметров РМ.
Практическая значимость заключается в том, что разработанная методика расчёта РП ЛА позволяет исследовать устойчивость, точность и быстродействие с учётом действующих на него эксплуатационных нагрузок. Комплекс прикладных программ, выполненных в математическом пакете, позволяет провести численное исследование имитационной модели рулевого привода и сравнить полученные результаты с экспериментальными данными.
На защиту выносятся
Математическая модель РП ЛА;
Результаты численного исследования имитационной модели привода;
Результаты экспериментальных исследований РП ЛА;
Новая схема струйного гидравлического распределителя (СГР), позволяющая увеличить область устойчивости, за счёт снижения гидродинамического воздействия обратной струи на струйную трубку.
Апробация работы
Основные теоретические положения и практические результаты работы докладывались и обсуждались на всероссийской молодёжной научно-технической конференции «Проблемы современного машиностроения» (г. Уфа 2004 г.), на международной конференции «Глобальный научный потенциал» (г. Тамбов 2006 г.), на Российской научно-технической конференции, посвященной 80-летию со дня рождения чл.-кор. РАН, профессора P.P. Мавлютова «Мавлютовские чтения» (г. Уфа 2006 г.), на конкурсе молодых специалистов
авиационно-космической отрасли (Москва, ТІШ РФ, комитет по развитию авиационно-космической техники, 2008).
Основанием для выполнения работы является план исследований госбюджетной НИР «Исследование теплофизических и гидродинамических процессов и разработка теории перспективных энергонапряженных двигателей и энергетических установок» (2008-2009 гг.), № 01200802934, Государственные контракты № ИЗ 17 от 28.07.2009 «Разработка методов расчета и совершенствование рулевых приводов ракетных двигателей» и №П934 от 20.08.2009 «Электрогидравлическая система управления регулируемой двигательной установкой твёрдого топлива многократного включения» по направлению «Ракетостроение» федеральной целевой программы «Научные и педагогические кадры инновационной России» на 2009-2013 годы.
Публикации
Основные результаты исследований по теме диссертации представлены в 16 публикациях, в том числе в 3 статьях в рекомендованных ВАК изданиях.
Структура и объем работы
Анализ математических моделей электрогидравлических РП
В настоящее время существует достаточно много исследований РП, которые используется в разных областях отечественного машиностроения [10, 13, 16, 19, 21, 22, 50, 51, 52, 54, 56, 57, 62, 67, 72, 81-87, 94, 105, 106, 110].
Среди научных трудов, которые были посвящены исследованиям РП ЛА можно выделить таких авторов как А.И. Баженов, С.А. Ермаков, В.А. Корнилов, В.В. Малышев, В.А. Полковников, В.А. Чащин — Московский авиационный университет, Д.Н. Попов, В.Ф. Казмиренко, И.А. Абаринова, В.Н. Пильгунов, В.М. Фомичёв, М.Н. Жарков, В.И. Гониодский, А.С. Кочергин, И.С. Шумилов, А.Н. Густомясов, Г.Ю. Маландин, В.А. Введенский, СЕ. Семёнов, А.Б. Андреев, Н.Г. Сосновский, М.В. Сиухин, В.Я. Бочаров — МВТУ им. Баумана г. Москва, Э.Г. Гимранов, В.А. Целищев, Р.А. Сунарчин, А.В. Месропян, Ю.К. Кириллов, A.M. Русак — УГАТУ г. Уфа и работы других авторов.
В [19, 50, 51, 52], рассматривается влияние упругости проводки на характеристики управляемости. Авторами были получены основные теоретические зависимости, которые учитывают параметры, среди которых можно выделить коэффициент передачи силовой проводки, жёсткость проводки, трение всей проводки при её равномерном движении, люфт в силовой проводки и др. Следует отметить, что расчёт величины жёсткости проводки представляет достаточно трудную задачу, так как жёсткость зависит от большинства числа факторов, учесть которые при расчёте весьма сложно. Поэтому расчёт жёсткости авторы предлагают вести на основании расчёта и анализа экспериментальных материалов. Также можно выделить вопрос, которые авторы достаточно хорошо раскрыли, о динамических характеристиках механической проводки. Здесь представлены расчётная схема механической проводки (Рисунок 1.14) и математическая модель механической проводки.
Коэффициент передачи проводки — отношение перемещения выходного звена проводки к перемещению её входного звена [50]. Увеличение коэффициента передачи ведёт к уменьшению приведённых к входному звену проводки люфтов и увеличению приведённого трения, увеличению потребных объёмов для размещения конструкции проводки и её веса. Существенное влияние на трение, люфт и жёсткость механической проводки оказывают также местные коэффициенты передач проводки, т.е. коэффициенты передачи отельных участков проводки. Например, если имеются элементы проводки, где сосредоточено трение, то для получения меньшего трения на входном звене проводке целесообразно уменьшить местный коэффициент передачи между этим элементом и входным звеном проводки, а затем произвести увеличение коэффициента передачи на участке от указанного элемента до выходного звена проводки.
Сила сухого трения проводки Frpl с учётом инерционной нагрузки, действующей на подшипники, представлена в следующей зависимости: где л - КПД системы передачи, установленного в проводке, FTn сухого трения проводки. Схема, представленная на рисунке 1.14, поясняет функциональные связи в самой проводке и между проводкой и присоединёнными к ней механизмами. Решение в аналитическом виде и в численном виде уравнений (1) — (3) в данном источнике не представлены, так как не было возможности численно исследовать задачи такого класса. Поэтому авторы применяют метод преобразования Лапласа для математического моделирования, которое сводится к определению степени влияния на амплитудно-фазовые частотные характеристики (АФЧХ) проводки следующих параметров: а) коэффициента полезного действия проводки, характеризующего величину силы сухого трения, пропорционального инерционной нагрузке; б) силы сухого трения в проводке FTn; в) силы сухого трения золотника FTP2; г) величины люфта в проводке А. На рисунке 1.15 представлены АФЧХ механической проводки, где a) FTn = const, А = const, FTP2 = const; б) A = const, FTP2 = const; в) FTn = const, A = const. Можно отметить, что основной демпфирующей силой в этом диапазоне частот входных сигналов следует считать силу сухого трения, пропорциональную инерционной нагрузке в проводке. Этот эффект с особой очевидностью следует из рисунка 1.15 а), на котором видно, что изменение величины КПД проводки приводит к увеличению подъёма АФЧХ на резонансной частоте в несколько раз. Силы сухого трения оказывают заметное влияние на фазовые характеристики проводки в области низких частот входных сигналов. Так, например, увеличение сил сухого трения проводки и в золотнике приводит к относительному росту фазового запаздывания в этом диапазоне частот. В области частот, лежащих выше резонансной, характер влияния на фазовые характеристики противоположен рассмотренному, для правильного отображения динамических свойств проводки необходимо учитывать, наряду с сухим трением в проводке и трением в золотниках, силу сухого трения, пропорциональную инерционной нагрузке.
Влияние основных нелинейностей ЭГУ на характеристики РМ
В исследованиях [50, 52, 83, 84, 85, ПО] не представлено результатов численного моделирования подобных математических моделей (1.13-1.19). Все динамические характеристики оценивались по передаточным функциям системы. Так в [85] представлены передаточные функции динамической жёсткости рулевых приводов, полученные с учётом упругости жидкости, внутренней обратной связи по нагрузке, межполосных перетечек рабочей жидкости, жёсткости проводки между РП, жёсткости опоры привода, при расположении поршня в среднем положении.
На основании проведённых исследований отмечается, что амплитудная частотная характеристика динамической жёсткости при частоте возмущающей силы определяется величинами жёсткости ряда элементов (опоры, связи между рулевым приводом и рулём), упругостью рабочей жидкости и конструкции рулевого привода и не зависит от перетечек рабочей жидкости, внутренней обратной связи по нагрузке, а также от коэффициента обратной связи.
Статическая жёсткость определяется коэффициентом обратной связи, величинами жёсткости руля, системы между РП и межполосными перетечками рабочей жидкости. Упругость рабочей жидкости не влияет на статическую жёсткость привода.
Создание баллистических ракет морского базирования, стартующих из подводного положения, потребовало от разработчиков ОАО «ГРЦ им. академика В.П. Макеева» решения множества принципиально новых технических и организационных проблем, связанных с исключительно жесткими требованиями по плотности компоновки, обеспечением возможности пуска ракет из подводного и надводного положения, особенностями гидродинамических процессов движения ракеты в шахте подводной лодки при работающем ЖРД, продолжительным временем хранения ракет, более жесткими требованиями к РП морских баллистических ракет и, в частности, к габаритам и массе при отсутствии возможности проверки правильности их функционирования на протяжении всего гарантийного срока (более 15 лет), что являлось значительным отличием от условий применения РП в ракетах с наземным стартом.
Проектирование нового типа РМ началось с проведения целенаправленных лабораторных поисковых работ с применением специального масла в качестве рабочего тела вместо газа, которые доказали работоспособность конструкции СГРМ - сопла и струйного распределителя -при рабочем давлении 36...40 атм. Лабораторные испытания подтвердили, что разработанная РМ обладает скоростными и силовыми характеристиками, заданными разработчиком ракеты РСМ-25. Первая СГРМ, развивающая усилие на штоке до 400 кгс, прошла несколько этапов лабораторных конструкторских испытаний в составе РП при огневых стендовых испытаниях ЖРД (см. рисунок 1.21). По согласованию с представителем заказчика СГРМ была допущена для применения в ракете. Златоустовский машиностроительный завод обеспечил подготовку производства, изготовление и установку рулевых машин на ракеты.
В дальнейшем при создании баллистических ракет РСМ-40 и их модификаций, отличавшихся более мощными двигателями и большей массой РО, потребовалось увеличить до 2000 кгс усилие, развиваемое СГРМ. Расчеты свидетельствовали, что при рабочем давлении 36...40 атм. силовые цилиндры СГРМ, способные развить такое усилие, становятся излишне громоздкими и тяжелыми для использования в составе ЛА. Потребовалось изменить конструкцию СГРМ для обеспечения возможности его питания рабочим телом под более высоким давлением, увеличенным до 100...200 атм., но для этого потребовалось выполнить новые теоретические расчеты, провести конструкторские изыскания, организовать десятки и сотни лабораторных испытаний различных вариантов СГРМ.
Для ракеты РСМ-40 было предложено СГРМ ампулизировать и также разместить в баке окислителя первой ступени. Принятое решение в корне изменило конструктивное исполнение РП второй ступени и конструкцию стыка первой и второй ступеней. РП ЖРД второй ступени оказался утопленным в кислоте бака первой ступени. Для повышения герметичности и надежности все стыковые соединения трубопроводов рабочего тела и трубопроводов с электропроводами соединялись автоматической сваркой. Ввиду малых зазоров (до 10 мм.) между деталями в местах сварки отделу В.Г. Крылова пришлось разработать и передать в серию малогабаритные автоматические сварочные аппараты. После проведения проверки СГРМ заправляли отвакуумированным маслом - заваривали заправочные гидроразъёмы и вновь проверяли герметичность.
Испытания РП на всех этапах вели высококлассные специалисты ракетного центра, на которых лежал груз ответственности за тщательную проверку работоспособности конструкции, формирование окончательных выводов и рекомендаций о допуске РП к испытаниям в составе ЛА при бросковых и летных пусках.
На кафедре прикладной гидромеханики УГАТУ была разработана математическая модель СГРМ. Так благодаря работам [48, 108], который были посвящены исследованиям распространения высоконапорной струи в струйном каскаде, были получены основные теоретические и эмпирические нагрузочные характеристики струйного каскада (см. рисунок 1.22 — рисунок 1.24). Также были получены зависимости коэффициентов восстановления расхода и давления, которые позволяют получить статические характеристики СГРМ: расходная характеристика, нагрузочная характеристика, расходно-перепадная характеристика, характеристика КПД СГРМ.
Влияние жёсткости силовой проводки на характеристики РП
В результате разности двух гидродинамических моментов Мх и М2 возникает гидродинамический момент, который действует справа от струйной трубки при её смещении в левую сторону. В результате расчётов величина гидродинамического момента составила М = 1.59-10-2Нм при смещении струйной трубки на максимальную величину — 2.4 град. (см. рисунок 3.23).
В результате проведённых расчётов гидродинамического момента, действующего на струйную трубку при её смещении можно сделать вывод, что гидродинамическое воздействие может негативно сказаться на характеристиках РМ ЛА при возвратно-поступательном движении струйной трубки. Такая ситуация постоянно возникает при полёте ракеты, особенно когда имеет место знакопеременная статическая нагрузка на выходном звене (ПУС), поэтому необходимо внести изменения в конструкцию струйного каскада для уменьшения гидродинамического момента.
В ходе доводки рулевых машин в ОАО «ГРЦ им. академика В.П. Макеева» были приняты меры по снижению гидродинамического момента и улучшению динамических характеристик РП. Для снижения гидродинамического момента каналы приёмной платы были разведены по разным плоскостям относительно плоскости, в которой движется струйная трубка, поэтому обратная струя в данном случае частично оказывает воздействие на струйную трубку. Разведение каналов приёмной платы не позволили улучшить динамические характеристики. На определённых частотах колебаний движение струйной трубки переходило в неустойчивое состояние по причине возникновения автоколебаний. Чтобы избежать неустойчивого состояния движения струйной трубки, в струйном каскаде был установлен компенсатор гидродинамического воздействия, который хорошо представлен на рисунок 3.24.
В РП ЛА используется смешанный тип жёсткой силовой проводки: управляющее воздействие передаётся возвратно-поступательным движением тяг, работающих на растяжение и сжатие, и вращательным и поворотным движением валов, работающих на кручение. Величина суммарной жёсткости силовой проводки по результатам проведенных экспериментальных исследований (здесь учитывается только механическая жёсткость, как отношение усилия, воздействующего на входное или выходное звено проводки к её продольной деформации) составляет от 107...108 Н/м. На сегодняшний день существует достаточно много работ, посвященных вопросам повышения жёсткости силовой проводки, и её влияние на динамические характеристики РП [13, 15, 25, 26, 47, 48, 50, 51, 52, 56, 57, 65, 81-86, 93, 103, 104, ПО], в которых рассматриваются, в основном вопросы, связанные с увеличением жёсткости силовой проводки ЛА за счёт изменения конструктивных элементов. В качестве примера в [50, 51, 52] представлены некоторые конструктивные примеры по повышению жёсткости силовой проводки.
При анализе влияния подобного явления на динамические характеристики РП было сделано допущение, что увеличение зазора люфта прямо пропорционально увеличению жёсткости силовой проводки. Данное допущение было сделано при анализе экспериментальных данных, полученных в ОАО «ГРЦ им. академика В.П. Макеева». При изменении жесткости силовой проводки в диапазоне от 107 Н/м до 108Н/м, значение зазора люфта изменяется соответственно в пределах А = 0..2-4 м.
Для исследования данного явления на характеристики РП используется разработанная математическая модель, представленная в главе 2 п. 2.3 (2.67) - (2.81). Для получения множества решений был разработан цикл, который представлен на рисунке 3.26. Следует отметить, что в алгоритме вместо обозначения жёсткости силовой проводки сх используется обозначение ср.
Как и в случае анализа влияния некоторых нелинейностей на показатели качества переходных процессов, представленного в п. 3.1, тп, а, — рабочие переменные, ш х — круговая частота, с которой изменяется управляющее воздействие (в уравнение (2. 40) вместо UBX подставляется U} =UBXsmlwxt]), Ах, ср — зазор люфта и жёсткость силовой проводки, А2 и с2 — массивы, куда при каждом шаге цикла записываются новые значения зазора люфта и жёсткости силовой проводки. Анализ экспериментальных данных показал, что частота, при которой происходит фазовое запаздывание инерционной нагрузки, а коэффициент передачи при этом больше 1.5, составляет около 12-18 ГЦ, Поэтому здесь круговая частота составляет соответственно:
Исследование влияния инерционной нагрузки и жесткости крепления СГРМ на динамические характеристики РП ЛА
Анализ результатов показывает, что момент, возникающий вследствие работы устройства коррекции М[ больше г/д момента обратной струи М2, что позволит снизить итоговый момент г/д воздействия и снизить зону нечувствительности при воздействии линейного ускорения. Геометрические размеры струйного каскада не изменились. Для того, чтобы устранить воздействие г/д момента обратной струи, необходимо выполнить отверстия каналов А и Б в диапазоне dK =1.5.„2 мм при расходе через каналы QK = 8..9 л/мин.
Подводя итоги по главе 3, можно выделить следующие выводы: при численном моделировании с помощью разработанной математической модели РП ЛА был выполнен анализ влияния некоторых факторов на показатели качества динамических характеристик, среди которых можно выделить перерегулирование, время регулирования, максимальное перемещение поршня и инерционной нагрузки и др. Анализ позволил выявить степень влияния на характеристики РП таких факторов как люфт в силовой проводке, гистерезис в характеристике управления, нежёсткость силовой проводки и др. Анализ результатов численного моделирования показал, что при изменении жёсткости силовой проводки с, =10 ..106 Н/м величина перерегулирования уменьшается на 50%, а время регулирования tp при жёсткости меньше, чем сх = 106 Н/м, превышает допустимые значения (7Р 0.6..0.7 с). Следовательно, для рассматриваемого РП ЛА с однокаскадной СГРМ не допускается значение жёсткости силовой проводки менее с, =106 Н/м. Анализ результатов численного моделирования выявил значительное влияние эмпирического коэффициента магнитного гистерезиса Р на величину перерегулирования а. Когда величина Р меньше чем Р = 840Н/(Ам), величина перерегулирования достигает 100%), что недопустимо для РП ЛА. В результате проведённых исследований был выявлен диапазон 3 (1500 Н/(Ам) — 2000 Н/(Ам)). с целью определения г/д момента, который отрицательно влияет на характеристику управления, было выполнено имитационное моделирование струйного гидроусилителя в пакете Ansys CFX. В результате проведённых исследований была получена зависимость изменения г/д момента от перемещения струйной трубки для однокаскадной РМ, а также было проведено исследование по влиянию г/д момента на струйную трубку на динамические характеристики. Изменение г/д момента обратной струи происходит не пропорционально смещению струйной трубки РМ. При отсутствии г/д воздействия обратной струи на струйную трубку при частоте колебаний 15 Гц наблюдается устойчивая работа РП ЛА. В данном случае коэффициент передачи составляет меньше 1.5 (у 1.5). В случае г/д воздействия запаздывание инерционной нагрузки относительно поршня ГЦ РМ происходит при значениях с, = 6 107 Н/м и А = 1.2 10-4 м. Для снижения г/д момента обратной струи была разработана функциональная схема СГУ, доработанная на основе существующего изобретения, которая позволяет компенсировать г/д момент, действующий на струйную трубку, и уменьшить зону нечувствительности.
РП различных типов (электрические, гидравлические, пневматические, механические), а также устройства, созданные на их основе, нашли широкое распространение в самых различных областях техники. Любое автоматическое или дистанционно управляемое устройство, начиная от станков или манипуляторов и заканчивая сложными движущимися в неоднородной нестационарной среде объектами (танками, самолетами, кораблями и пр.), обязательно оснащается РП. К особому классу относятся РП для ЛА. Такие РП, создававшиеся в ОАО «ГРЦ им. академика В.П. Макеева», должны были обладать высокими заданными характеристиками и при этом удовлетворять жестким ограничениям по габаритам и массе, иметь высокую надежность, обеспечивать управление ракетой при подводном старте. Кроме основных требований, к системе управления вектором тяги-предъявляются и дополнительные требования: обеспечение необходимых управляющих усилий на активном участке траектории полёта; обеспечение наибольшей эффективности органа управления во всем диапазоне его рабочих параметров; наименьшие потери осевой тяги двигателя при работе органа управления; характеристики органа управления должны быть стабильны в течение всего времени работы ракетного двигателя.
Проектирование органов управления вектором тяги ракетного двигателя неразрывно связано с определением нагрузок, действующих на ПУС. Задача определения газодинамических сил, действующих на определённые элементы конструкции ассиметричных неподвижных сопел при симметричном течении потока по соплу, не представляет особенных трудностей и решается расчётом распределения давления по длине соплового тракта и последующим численным интегрированием сил давления в основном направлении.
Отсутствие надёжных методов расчёта силовых характеристик органов управления вектором тяги РД, учитывающих особенности изменения полётных условий при отработке программ полёта ракеты, выдвигают на первое место экспериментальные методы определения этих характеристик в наземных условиях. При этом стендовые испытания органов управления вектором тяги имеют свои особенности для каждого конкретного органа управления.
В рамках реализации образовательного инновационного проекта «Образование» при совместной деятельности организаций УГАТУ и ОАО «ГРЦ им. академика В.П. Макеева» был разработан экспериментальный стенд, который позволяет получать статические и динамические характеристики РП ЛА.
