Содержание к диссертации
Введение
1. Литературный обзор
1.1. Механизм реакции восстановления кислорода
1.2. Структурные особенности Pt, Pd, Со и бинарных систем PtCo и PdCo
1.3. Электрохимические характеристики Pt- и Pd- содержащих систем в
кислом и щелочном электролите
1.3.1. Активность бинарных каталитических систем PtCo и PdCo
1.3.2. Возможные причины увеличения электрокаталитической активности биметаллических систем по сравнению с монокомпонентными
1.3.2.1. Изменение электронного строения платины при образовании сплавов PtM
1.3.2.2. Влияние структурных особенностей катализаторов PtCo и PdCo на их электрохимическую активность
1.4. Коррозионная устойчивость бинарных систем PtCo и PdCo
1.5.Способы синтеза каталитических систем PtCo/C и PdCo/C
1.6. Толерантность катализаторов Pt/C, PtCo/C и PdCo/C к простым спиртам...
1.7. Современные топливные элементы и требования, предъявляемые к ним...
1.8. Формулировка задач исследования
2. Объекты и методы экспериментальных исследований
2.1. Электрохимические методы измерения
2.1.1. Метод потенциодинамических импульсов
2.1.2. Метод циклической вольтамперометрии
2.2. Методы исследования электрохимических характеристик катодных катализаторов
2.2.1 Метод вращающегося дискового электрода
2.2.2. Метод вращающегося дискового электрода с кольцом
2.2.3. Метод модельного газодиффузионного электрода
2.2.4. Методы измерения удельной поверхности: по десорбции водорода, оксида углерода, адатомов меди
2.3. Электрохимические ячейки
2.4. Испытание каталитических систем в мембрано-электродных блоках топливного элемента с твёрдым полимерным электролитом
2.5. Синтез каталитических систем
2.5.1. Влияние платины на процесс термического разложения ФцСо
2.5.2.Влияние типа растворителя, используемого при синтезе систем PtCo/C, а также модифицирования углеродного материала на электрохимическую активность катализаторов
2.5.3. Влияние типа растворителя, используемого при синтезе системы PdCo/C на основе ТМФПСо на электрохимическую активность катализатора в составе катода щелочного ПЭ
2.5.4.Выбор прекурсоров кобальта и их количество
2.6. Структурные методы анализа
2.6.1 Просвечивающая электронная микроскопия
2.6.2 Термогравиметрический анализ
2.6.3 Рентгеновская фотоэлектронная спектроскопия и рентгеноспектральный микроанализ
2.6.4 Рентгеновский фазовый анализ
2.7. Реактивы и растворы
3. Экспериментальная часть. Кинетика и механизм электровосстановления кислорода на бинарных каталитических системах PtCo/C и PdCo/C
3.1.Изучение кинетических и электрохимических параметров реакции восстановления кислорода на катализаторах PtCo/C в кислом электролите
3.1.1. Влияние типа прекурсоров и условий синтеза на электрохимические и морфологические характеристики катализаторов PtCo/C
3.1.2. Структурные особенности катализаторов PtCo/C, синтезированных на основе ацетата и фталоцианина кобальта
3.1.3. Влияние на электрохимические характеристики состава катализатора PtCo/C, синтезированного на основе фталоцианина кобальта
3.1.4. Изучение кинетики реакции электровосстановления кислорода на каталитической системе PtCo/C
3.2. Исследование кинетики и пути реакции восстановления кислорода на катализаторах PdCo/C в кислом электролите
3.2.1. Электрохимические особенности электровосстановления кислорода на каталитической системе PdCo/C, полученной методом последовательного осаждения
3.2.1.1. Определение пути реакции восстановления кислорода на катализаторе PdCo/C, синтезированном методом последовательного осаждения
3.2.2. Электрохимические особенности электровосстановления кислорода на каталитической системе PdCo/C, синтезированной методом совместного осаждения
3.2.2.1. Влияние кобальтсодержащих прекурсоров, используемых при синтезе катализаторов PdCo/C, на электрохимические параметры электровосстановления кислорода
3.2.2.2. Структурные особенности катализаторов PdCo/C, синтезированных на основе ТМФПСо методом совместного осаждения
3.2.2.3. Коррозионные исследования катализатора PdCo/C в кислом электролите
3.2.2.4. Влияние типа углеродного носителя на электрохимические параметры бинарной каталитической системы PdCo/C
3.3.Сопоставление удельных электрохимических характеристик катализаторов в модельных условиях и в условиях ТЭ с ГШПЭ
3.4. Исследование кинетики и особенностей механизма электровосстановления кислорода на катализаторах PtCo/C и PdCo/C в щелочном электролите
3.4.1.Влияние состава каталитических систем PtCo/C и PdCo/C на электрохимические характеристики катализаторов
3.4.2. Исследование мезанизма и пути реакции восстановления кислорода на катализаторах PtCo/C и PdCo/C в щелочном электролите
3.5. Исследование катализатора PdCo/C в составе катода щелочного ПЭ
3.5.1.Оптимизация состава активного слоя катода щелочного ПЭ с катализатором PdCo/C
3.5.2.Сопоставление удельных электрохимических характеристик катализаторов в модельных условиях и в газодиффузионных электродах щелочного ПЭ
Заключение
Выводы
Список литературы
- Активность бинарных каталитических систем PtCo и PdCo
- Методы исследования электрохимических характеристик катодных катализаторов
- Структурные особенности катализаторов PtCo/C, синтезированных на основе ацетата и фталоцианина кобальта
- Исследование кинетики и особенностей механизма электровосстановления кислорода на катализаторах PtCo/C и PdCo/C в щелочном электролите
Введение к работе

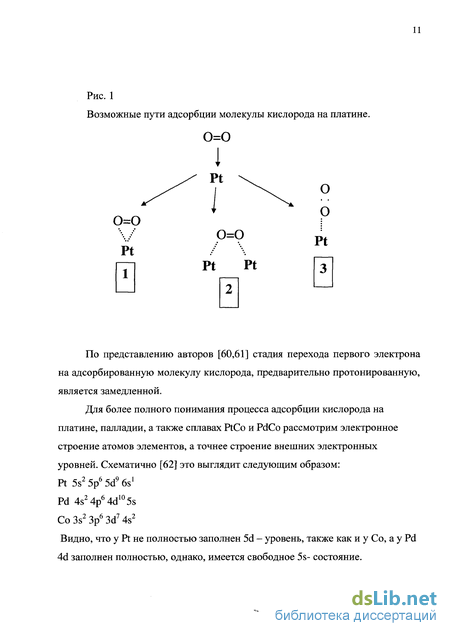

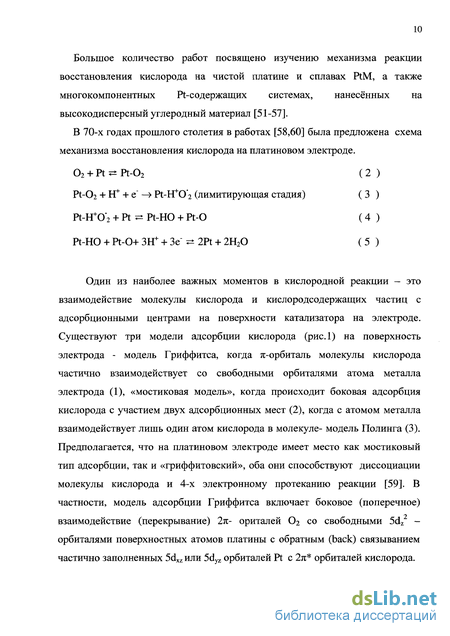

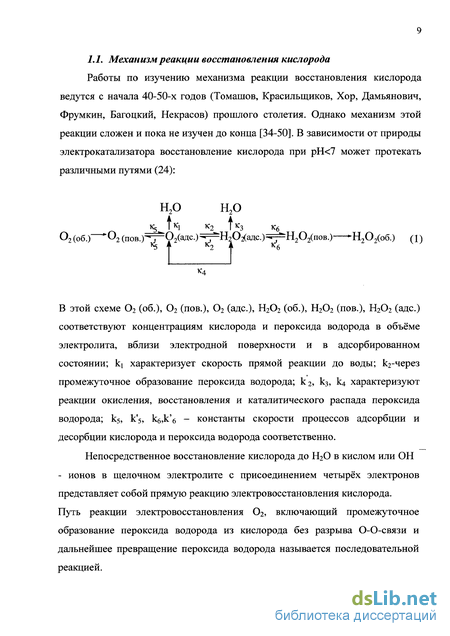

Механизм реакции восстановления кислорода
Структурные особенности Pt, Pd, Со и бинарных систем PtCo и PdCo
Электрохимические характеристики Pt- и Pd- содержащих систем в
кислом и щелочном электролите
Активность бинарных каталитических систем PtCo и PdCo
Возможные причины увеличения электрокаталитической активности биметаллических систем по сравнению с монокомпонентными
Изменение электронного строения платины при образовании сплавов PtM
Влияние структурных особенностей катализаторов PtCo и PdCo на их электрохимическую активность
1.4. Коррозионная устойчивость бинарных систем PtCo и PdCo
1.5.Способы синтеза каталитических систем PtCo/C и PdCo/C
Толерантность катализаторов Pt/C, PtCo/C и PdCo/C к простым спиртам...
Современные топливные элементы и требования, предъявляемые к ним...
Формулировка задач исследования
2. Объекты и методы экспериментальных исследований
2.1. Электрохимические методы измерения
Метод потенциодинамических импульсов
Метод циклической вольтамперометрии
2.2. Методы исследования электрохимических характеристик катодных
катализаторов
2.2.1 Метод вращающегося дискового электрода
Метод вращающегося дискового электрода с кольцом
Метод модельного газодиффузионного электрода
2.2.4. Методы измерения удельной поверхности: по десорбции водорода,
оксида углерода, адатомов меди
Электрохимические ячейки
Испытание каталитических систем в мембрано-электродных блоках топливного элемента с твёрдым полимерным электролитом
2.5. Синтез каталитических систем
2.5.1. Влияние платины на процесс термического разложения ФцСо
2.5.2.Влияние типа растворителя, используемого при синтезе систем PtCo/C, а
также модифицирования углеродного материала на электрохимическую
активность катализаторов
2.5.3. Влияние типа растворителя, используемого при синтезе системы
PdCo/C на основе ТМФПСо на электрохимическую активность
катализатора в составе катода щелочного ПЭ
2.5.4.Выбор прекурсоров кобальта и их количество
2.6. Структурные методы анализа
Просвечивающая электронная микроскопия
Термогравиметрический анализ
Рентгеновская фотоэлектронная спектроскопия и рентгеноспектральный микроанализ
Рентгеновский фазовый анализ
2.7. Реактивы и растворы
3. Экспериментальная часть. Кинетика и механизм
электровосстановления кислорода на бинарных каталитических системах PtCo/C и PdCo/C
3.1.Изучение кинетических и электрохимических параметров
реакции восстановления кислорода на катализаторах PtCo/C в
кислом электролите
3.1.1. Влияние типа прекурсоров и условий синтеза на электрохимические и морфологические характеристики катализаторов PtCo/C
3.1.2. Структурные особенности катализаторов PtCo/C, синтезированных на
основе ацетата и фталоцианина кобальта
3.1.3. Влияние на электрохимические характеристики состава катализатора
PtCo/C, синтезированного на основе фталоцианина кобальта
3.1.4. Изучение кинетики реакции электровосстановления кислорода на
каталитической системе
PtCo/C
3.2. Исследование кинетики и пути реакции восстановления
кислорода на катализаторах PdCo/C в кислом электролите
3.2.1. Электрохимические особенности электровосстановления кислорода
на каталитической системе PdCo/C, полученной методом
последовательного осаждения
3.2.1.1. Определение пути реакции восстановления кислорода на катализаторе
PdCo/C, синтезированном методом последовательного осаждения
3.2.2. Электрохимические особенности электровосстановления кислорода
на каталитической системе PdCo/C, синтезированной методом
совместного осаждения
Влияние кобальтсодержащих прекурсоров, используемых при синтезе катализаторов PdCo/C, на электрохимические параметры электровосстановления кислорода
Структурные особенности катализаторов PdCo/C, синтезированных на основе ТМФПСо методом совместного осаждения
Коррозионные исследования катализатора PdCo/C в кислом электролите
Влияние типа углеродного носителя на электрохимические параметры бинарной каталитической системы PdCo/C
3.3.Сопоставление удельных электрохимических характеристик
катализаторов в модельных условиях и в условиях ТЭ с ГШПЭ
3.4.Исследование кинетики и особенностей механизма
электровосстановления кислорода на катализаторах PtCo/C и PdCo/C в
щелочном электролите
3.4.1.Влияние состава каталитических систем PtCo/C и PdCo/C на
электрохимические характеристики катализаторов
3.4.2. Исследование мезанизма и пути реакции восстановления кислорода
на катализаторах PtCo/C и PdCo/C в щелочном электролите
3.5. Исследование катализатора PdCo/C в составе катода щелочного ПЭ
3.5.1.Оптимизация состава активного слоя катода щелочного ПЭ с
катализатором PdCo/C
3.5.2.Сопоставление удельных электрохимических характеристик
катализаторов в модельных условиях и в газодиффузионных
электродах щелочного ПЭ
Заключение
Выводы
Список литературы

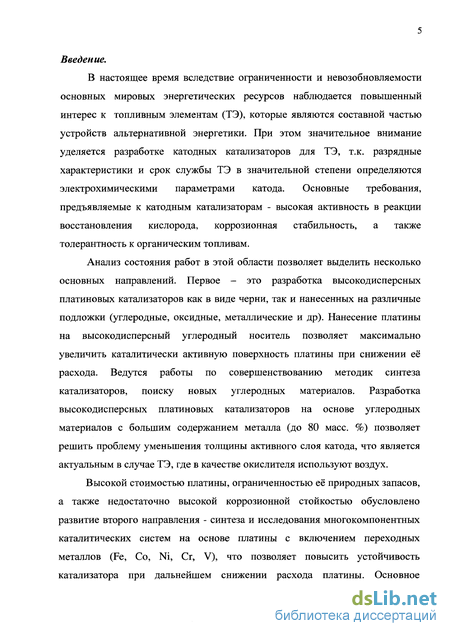

Введение.

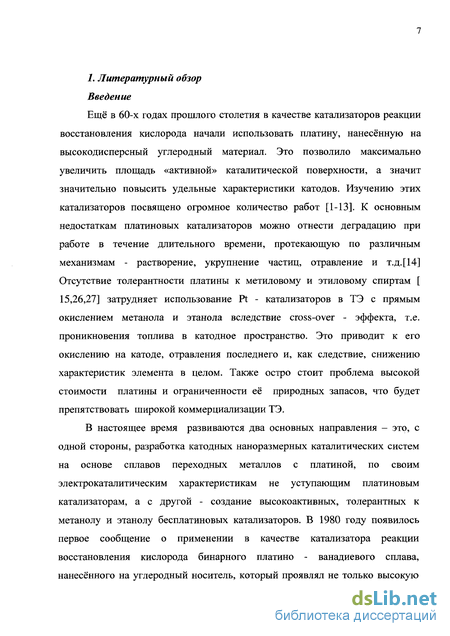

В настоящее время вследствие ограниченности и невозобновляемости основных мировых энергетических ресурсов наблюдается повышенный интерес к топливным элементам (ТЭ), которые являются составной частью устройств альтернативной энергетики. При этом значительное внимание уделяется разработке катодных катализаторов для ТЭ, т.к. разрядные характеристики и срок службы ТЭ в значительной степени определяются электрохимическими параметрами катода. Основные требования, предъявляемые к катодным катализаторам - высокая активность в реакции восстановления кислорода, коррозионная стабильность, а также толерантность к органическим топливам.
Анализ состояния работ в этой области позволяет выделить несколько основных направлений. Первое - это разработка высокодисперсных платиновых катализаторов как в виде черни, так и нанесенных на различные подложки (углеродные, оксидные, металлические и др). Нанесение платины на высокодисперсный углеродный носитель позволяет максимально увеличить каталитически активную поверхность платины при снижении её расхода. Ведутся работы по совершенствованию методик синтеза катализаторов, поиску новых углеродных материалов. Разработка высокодисперсных платиновых катализаторов на основе углеродных материалов с большим содержанием металла (до 80 масс. %) позволяет решить проблему уменьшения толщины активного слоя катода, что является актуальным в случае ТЭ, где в качестве окислителя используют воздух.
Высокой стоимостью платины, ограниченностью её природных запасов, а также недостаточно высокой коррозионной стойкостью обусловлено развитие второго направления - синтеза и исследования многокомпонентных каталитических систем на основе платины с включением переходных металлов (Fe, Со, Ni, Сг, V), что позволяет повысить устойчивость катализатора при дальнейшем снижении расхода платины. Основное

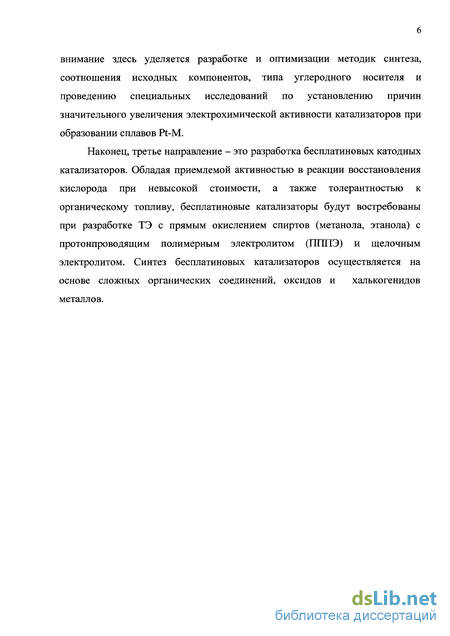

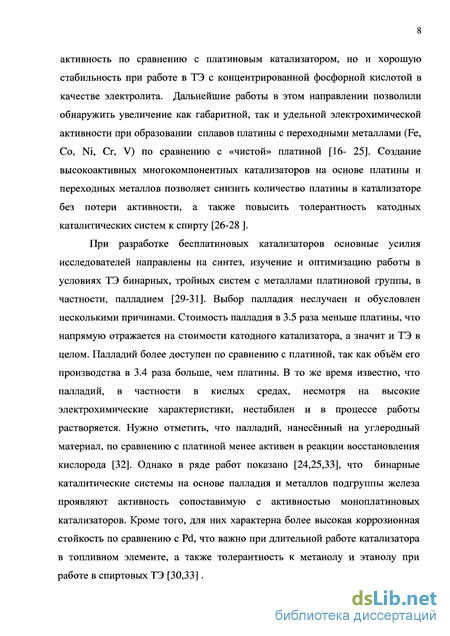

внимание здесь уделяется разработке и оптимизации методик синтеза, соотношения исходных компонентов, типа углеродного носителя и проведению специальных исследований по установлению причин значительного увеличения электрохимической активности катализаторов при образовании сплавов Pt-M.
