Содержание к диссертации
Введение
ГЛАВА 1. Паровой взрыв и безопасность конструкций промышленных объектов в ядерной энергетике, металлургии и индустрии сжиженных газов. исследование динамики и тепломассообменных характеристик процесса "микромасштабного" парового взрыва 13
1.1 Контакт сжиженного газа с водой -динамика пузыря, содержащего испаряющуюся каплю 17
1.2 Контакт расплавленного металла с водой - динамика пузыря, содержащего раскаленную частицу 42
1.3 Оценка величины максимального импульса, возникающего при паровом взрыве 63
Выводы 64
ГЛАВА 2. К вопросу об ударноволновой нагрузке на элементы конструкций промышленных объектов. ударные волны в жидкости с пузырями, содержащими испаряющиеся капли сжиженного газа полномасштабная модель парового взрыва 66
2.1 Постановка задачи о распространении ударных волн в смеси жидкости и сжиженного газа. Использование квазистационарного приближения тепловой задачи
2.2 Влияние тепломасообменных процессов на волновую динамику. Отличие от "обычных" пузырьковых жидкостей. Нелинейное усиление отраженной волны 75
Выводы 95
ГЛАВА 3. Волновые технологии применительно к процессам фильтрации в промышленности (машиностроении, нефтегазодобыче и т.д.). волновые процессы в пористых насыщенных жидкостью средах. влияние неоднородности среды и волновые механизмы создания дополнительных фильтрационных потоков. влияние волнового воздействия на ретроградный конденсат 97
3.1 Неоднородность пористости - одни из механизмов создания направленных потоков при волновом воздействии 98
3.2 Волновые механизмы движения при вынужденных нелинейных колебаниях насыщенной жидкостью пористой среды. Резонансные потоки .
3.3 Волновая очистка пористой среды от загрязнений в виде твердых частиц в порах - основа волновой технологии очистки призабойных зон продуктивных пластов 128
3.4 Экспериментальные основы волновой кольматации скважин при бурении 136
3.5 Ликвидация пробок ретроградного конденсата в газоконденсатных пластах с помощью волновых воздействий 141
3.5.1 Теоретическое исследование возникновения ретроградных газоконденсатных пробок и влияния на них волн 142
3.5.2. Экспериментальное моделирование нестационарных процессов в газоконденсатных пластах 155

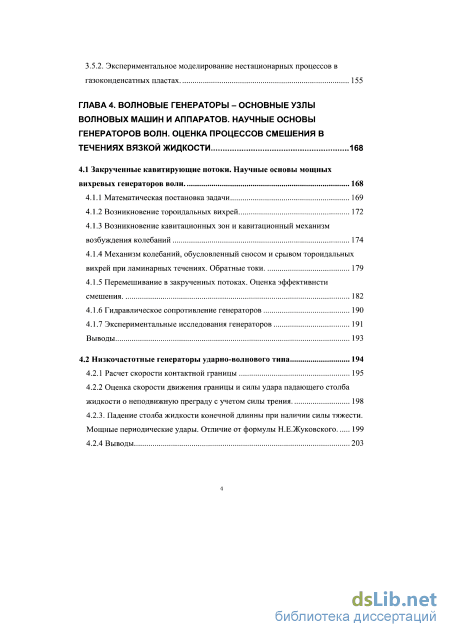

ГЛАВА 4. Волновые генераторы - основные узлы волновых машин и аппаратов. научные основы генераторов волн. оценка процессов смешения в течениях вязкой жидкости 168
4.1 Закрученные кавитирующие потоки. Научные основы мощных вихревых генераторов волн 168
4.1.1 Математическая постановка задачи 169
4.1.2 Возникновение тороидальных вихрей 172
4.1.3 Возникновение кавитационных зон и кавитационный механизм возбуждения колебаний 174
4.1.4 Механизм колебаний, обусловленный сносом и срывом тороидальных вихрей при ламинарных течениях. Обратные токи 179
4.1.5 Перемешивание в закрученных потоках. Оценка эффективнсти смешения 182
4.1.6 Гидравлическое сопротивление генераторов 190
4.1.7 Экспериментальные исследования генераторов 191
Выводы 193
4.2 Низкочастотные генераторы ударно-волнового типа 194
4.2.1 Расчет скорости контактной границы 195
4.2.2 Оценка скорости движения границы и силы удара падающего столба жидкости о неподвижную преграду с учетом силы трения 198
4.2.3. Падение столба жидкости конечной длинны при наличии силы тяжести. Мощные периодические удары. Отличие от формулы Н.Е.Жуковского 199
4.2.4 Выводы 203
4.3 Обработка участков залежей периодическими ударными волнами перспективный метод повышения нефтеотдачи. Реагирующие блоки
скважин 204
Выводы 208
Список литературы
- Оценка величины максимального импульса, возникающего при паровом взрыве
- Влияние тепломасообменных процессов на волновую динамику. Отличие от "обычных" пузырьковых жидкостей. Нелинейное усиление отраженной волны
- Волновые механизмы движения при вынужденных нелинейных колебаниях насыщенной жидкостью пористой среды. Резонансные потоки
- Возникновение кавитационных зон и кавитационный механизм возбуждения колебаний

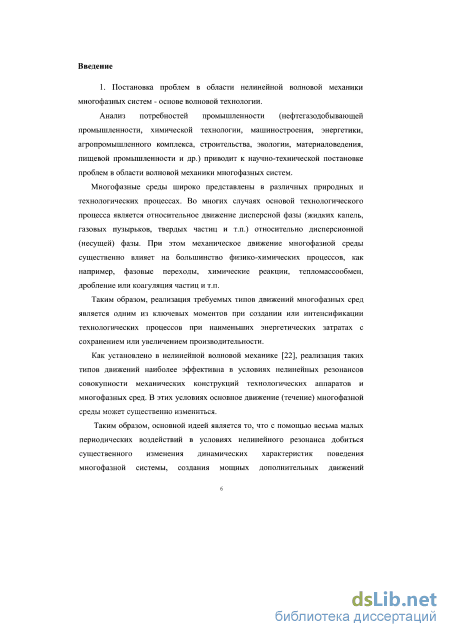

Введение к работе

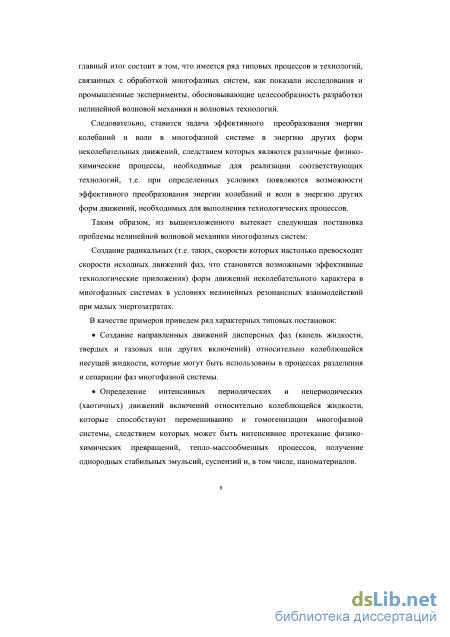

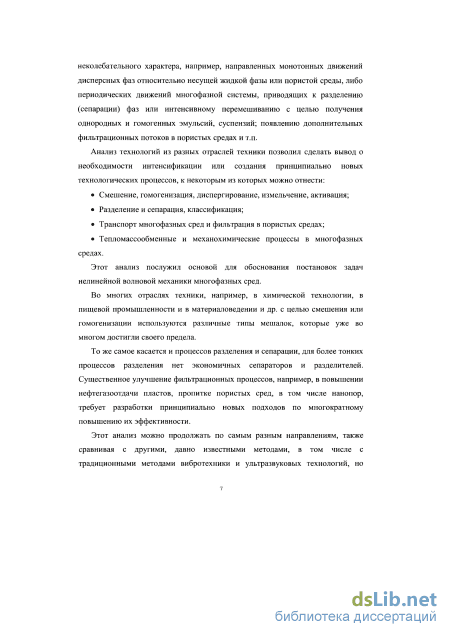

Тема настоящей работы относится к области нелинейной волновой механики многофазных систем. Большинство постановок задач нелинейной волновой механики многофазных систем возникло из запросов практики, исходя из анализа потребностей различных отраслей промышленности: атомной энергетики, металлургии, нефтегазовой промышленности, машиностроения, пищевой и химической промышленностей, строительной индустрии и т.д. В этих постановках рассматриваются вопросы возникновения и распространения волн в многофазных средах и вопросы влияния нелинейных волн на процессы в таких средах. Причем изучаются как с точки зрения безопасности технологических процессов (предотвращение возникновения волн, гашение пульсаций, гидроударов и т.п.), так и с точки зрения увеличения эффективности технологических процессов и улучшения качества продукции (повышение энергоэффективности, ускорение тепломассообмена и химических реакций, увеличение степени дисперсности и смешения, увеличение скорости относительного движения фаз и т.п.).
В работе теоретически и экспериментально рассмотрен ряд задач нелинейной волновой динамики многофазных систем, возникающих в различных областях промышленности, и служащих основой для создания волновых технологий и волновых машин и аппаратов, реализующих эти технологии.

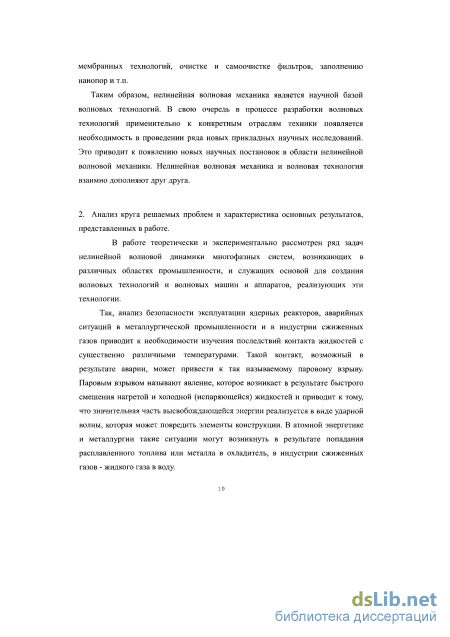

Так, анализ безопасности эксплуатации ядерных реакторов, аварийных ситуаций в металлургической промышленности и в индустрии сжиженных газов приводит к необходимости изучения последствий контакта жидкостей с существенно различными температурами. Такой контакт, возможный в результате аварии, может привести к так называемому паровому взрыву. Паровым взрывом называют явление, которое возникает в результате быстрого смешения нагретой и холодной (испаряющейся) жидкостей и приводит к тому, что значительная часть высвобождающейся энергии реализуется в виде ударной волны, которая может повредить элементы конструкции. В атомной энергетике и металлургии такие ситуации могут возникнуть в результате попадания расплавленного топлива или металла в охладитель, в индустрии сжиженных газов - жидкого газа в воду.
С точки зрения увеличения эффективности технологических процессов является актуальным теоретическое и экспериментальное изучение волновых эффектов (в том числе в резонансных режимах) в реальных насыщенных жидкостью пористых средах для выяснения вопросов: возможно ли создать направленные фильтрационные потоки в насыщенной пористой среде и каковы механизмы приводящие к этому; можно ли удалить жидкость из пористой среды при сушке, очистить загрязненную пористую среду (например, очистка призабойной зоны нефтеносного пласта) или наоборот создать зоны пониженной проницаемости; ликвидировать пробки ретроградного конденсата, затрудняющие добычу газа при разработке газоконденсатных месторождений, и, наконец, наблюдаются ли подобные эффекты в средах экспериментально.
Для реализации волновых эффектов в технологических процесса необходимо разработать и создать специальные машины и аппараты, основным узлом которых являются генераторы колебаний и волн. Одним из часто используемых (для обработки призабойных зон продуктивного пласта, для смешения и т.п.) является проточный вихревой генератор основанный на том, что в некоторых режимах закрученный поток жидкости сопровождается возникновением нестационарных обратных токов, кавитационных и вихревых зон, что приводит к генерации волн. В ряде случаев для обработки ПЗП требуется генератор создающий периодические ударные импульсы. Такие импульсы могут быть созданы мгновенной остановкой падающего столба жидкости.
Для проектирования таких генераторов актуальным является теоретическое и экспериментальное исследование реализующихся динамических процессов и применимости их на практике.

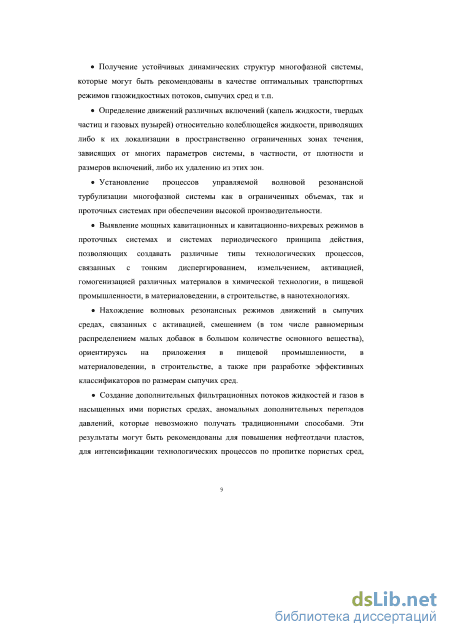

Цель работы: Развить научные основы волновой техники и технологии с позиций волновой динамики многофазных сред.
Основные задачи исследования
-
Исследовать распространение и отражение от твёрдой стенки нестационарных волн и импульсов в смеси жидкости с "двухфазными" пузырями, содержащими испаряющиеся капли. Исследовать влияние объёмной концентрации включений, размеров пузырей и капель, интенсивности волн и т.д. на поведение ударных вол и импульсов.
-
Теоретически и экспериментально исследовать возможность создания с помощью волнового воздействия направленных фильтрационных потоков в насыщенной пористой среде ( и механизмы приводящие к этому); удаления жидкости из пористой среды при сушке, очистки загрязненной пористой среды (например, очистки призабойной зоны нефтеносного пласта) или наоборот создания зоны пониженной проницаемости; ликвидации пробки ретроградного конденсата.
-
Исследовать механизмы возбуждения колебаний в вихревых генераторах и динамику процессов в них, провести оценку характеристик смешения в таких генераторах. Провести экспериментальные исследования их динамических характеристик. Провести теоретический анализ волновой динамики генератора ударно-волнового типа. Разработать технологические основы практического применения результатов исследований в промышленности.
Научная новизна и значимость результатов исследований
-

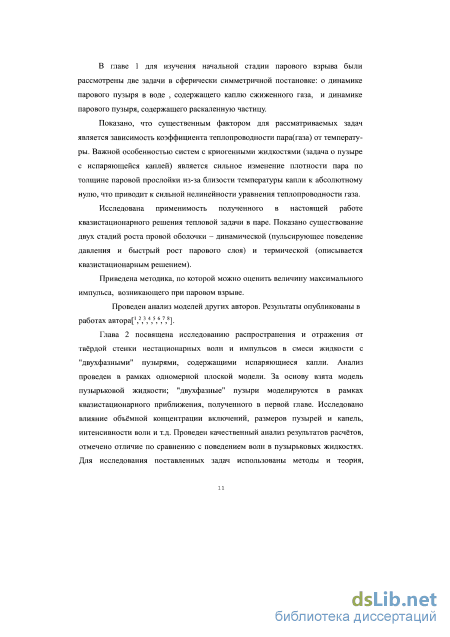

На основе задач о динамике парового пузыря в воде , содержащего каплю сжиженного газа, и динамике парового пузыря, содержащего раскаленную частицу, исследована динамика и выявлены особенности тепло- массообменных процессов начальной стадии парового взрыва. Показана возможность упрощения математической модели. Разработана методика оценки величины возникающего максимального импульса давления.
-
Исследовано распространение одномерных плоских ударных волн в смеси несжимаемой жидкости с "двухфазными" пузырями, содержащими испаряющуюся каплю, в условиях, когда проявляются локальная деформационная инерция, нестационарный тепло- массообмен и нестационарность волны. Исследовано влияние на процесс начального давления, интенсивности волны, начальной объёмной доли второй фазы (фазы "двухфазных" пузырей), начальных радиусов пузырей и капель. Показано качественное отличие поведения ударных волн в такой среде от волн в «обычных» пузырьковых жидкостей.
-
Показано, что при периодическом воздействии на несжимаемую вязкую жидкость, насыщающую несжимаемую неподвижную пористую среду, наличие неоднородности пористости среды по пространству приводит к возникновению осредненного течения жидкости в пористой среде. Причем течение направлено в сторону увеличения пористости.
-
Теоретически продемонстрирована возможность создания однонаправленных движений сжимаемой жидкости в упругой пористой среде с помощью волнового воздействия. Показан резонансный характер этих процессов и определена главенствующая роль быстрой волны, связанной с передачей импульса в скелете. Выделены основные параметры влияющие на величину среднего потока. Показано, что волновое воздействие на такие среды приводит к образованию огромных эффективных средних перепадов давления. Важным фактором при рассмотрении волновых процессов в таких средах является учет трения в скелете, которое может качественно изменить характер процессов. В прикладном к нефтедобыче аспекте это означает, что волновые воздействия могут использоваться для очистки призабойных зон скважин, освобождению капиллярно удержанной нефти, перемещению к скважинам гидродинамически несвязанных целиков и т.п.
-
Экспериментально показано, что колебания могут способствовать очистке призабойных зон пластов, то есть обеспечивать такое движение твердых частиц, закупоривающих поры пористых насыщенных жидкостью сред, которое способствует удалению частиц из пор и тем самым повышает проницаемость. После волновой обработки образцов песчаника проницаемость их возросла в 4 раза.
-
Экспериментально продемонстрирован эффект перемещения частиц внутрь пор и искусственное создание в пористой среде зон пониженной проницаемости и, что благодаря волновому воздействию проникновение бурового раствора в породу может быть существенно уменьшено.
-
Численные эксперименты показали образование в закрученном турбулентном потоке нескольких тороидальных вихрей. При возникновении «слабой» кавитации наблюдаются слабые пульсации каверны и потока, приводящие к пульсациям давления. Увеличение расхода приводит к еще большей нестационарности потока. При этом возникают периодический срыв и снос вниз по потоку паровых областей: каверна сначала слабо пульсирует, потом происходит серия срывов паровых областей и все начинается сначала. Еще большее увеличение расхода приводит режиму непрерывного периодического срыва паровых полостей.
-
Разработана научно обоснованная методика оценки степени смешения в проточных трактах, с использованием которой численное моделирование процессов гомогенизации в трехмерных смесительных установках со стационарными закрученными течениями показало, что эффективность перемешивания повышается с увеличением интенсивности закрутки потока на входе.
-
Показано, что при падении столба воды конечной длинны с некоторой высоты на жесткую неподвижную преграду можно получить значения давления на преграде значительно превосходящие значения, рассчитанные по формуле Жуковского. Преграда испытывает периодические затухающие циклы ударов и разряжений. Временные характеристики этих ударов и растяжений, а также максимальное давление достигаемое за время цикла зависят от соотношений высоты столба и высоты падения. Полученные результаты положены в основу одного из типов генераторов волн, который предназначен для возбуждения низкочастотных волновых полей давления высокой амплитуды в нефтяных пластах.
Достоверность основных научных результатов состоит в том, что некоторые из них при сравнении с экспериментальными результатами показали качественное, а в ряде случаев и количественное совпадение. Кроме того, она подтверждается тем, что в работе корректно используются строго обоснованные методы нелинейной механики численного моделирования.
Практическая ценность
Разработана методика оценки величины возникающего максимального импульса давления при начальной стадии парового взрыва. Построена модель, позволяющая оценивать интенсивность ударных волн в стадии развитого парового взрыва.
Показано, что волновые воздействия могут использоваться для очистки призабойных зон скважин, освобождению капиллярно удержанной нефти, перемещению к скважинам гидродинамически несвязанных целиков и т.п., что волновые воздействия могут способствовать очистке призабойных зон пластов, что благодаря волновому воздействию проникновение бурового раствора в породу может быть существенно уменьшено и что волновая обработка скважин позволит повысить уровень добычи газа из газоконденсатных месторождений при наличии газоконденсатной пробки.
Построена адекватная, согласующаяся с экспериментом, математическая модель вихревого генератора волн, позволяющая рассчитывать его характеристики. Разработана методика оценки степени перемешивания в проточном тракте и проведена оценка степени смешения для вихревого генератора.
Предложена расчетная методика и схема одного из типов генераторов волн, который предназначен для возбуждения низкочастотных волновых полей давления высокой амплитуды в нефтяных пластах.
Апробация работы
Отдельные фрагменты работы докладывались на Всесоюзной конференции «Нелинейные колебания механических систем» в 1987г. в г.Горький, на заседании НТС Института механики МГУ им. М.В.Ломоносова в1989г., на Second Int. Symposium on Two-Phase Flow Modelling and Experimentation, Rome, Italy, 23-26 May, 1999, на Международной конференции по многофазным системам в г.Уфе в 2000г., на Международной научной конференции «Колебания и волны в механических системах» в г.Москве, на ежегодных научных семинарах НЦ НВМТ РАН в 2009-2013 гг.

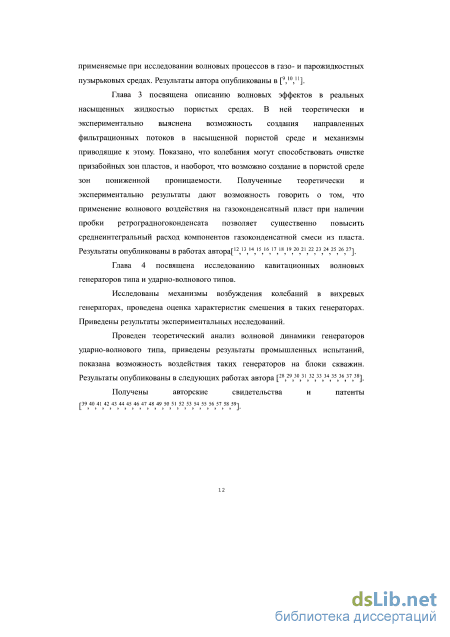

Публикации
Основные результаты, изложенные в диссертации, опубликованы в 61 научных работах, в том числе в 26 научных статьях, 22 авторских свидетельствах и патентах и 7 тезисах докладов на международных конференциях.
Объем работы
Диссертационная работа состоит из введения, четырех глав, заключения, списка литературы, содержит 232 страниц машинописного текста, 131 иллюстрацию. Библиографический список включает 146 наименования литературных источников.
Оценка величины максимального импульса, возникающего при паровом взрыве
Анализ безопасности эксплуатации ядерных реакторов, аварийных ситуаций в металлургической промышленности и в индустрии сжиженных газов приводит к необходимости изучения последствий контакта жидкостей с существенно различными температурами. Такой контакт, возможный в результате аварии, может привести к так называемому паровому взрыву. Паровым взрывом называют явление, которое возникает в результате быстрого смешения нагретой и холодной (испаряющейся) жидкостей и приводит к тому, что значительная часть высвобождающейся энергии реализуется в виде ударной волны, которая может повредить элементы конструкции. В атомной энергетике и металлургии такие ситуации могут возникнуть в результате попадания расплавленного топлива или металла в охладитель, в индустрии сжиженных газов - жидкого газа в воду. Как отмечалось в работе [60], временной масштаб процесса смешения менее 0.1 мс. Это значение основано на величинах масштаба начальной дисперсии 0.01 м и скорости скачка в парожидкостной смеси более 100 м/с. Более медленные дробление вещества и перенос энергии приводят лишь к относительно безвредному резкому вскипанию. Поэтому основной проблемой с точки зрения безопасности является выявление условий, при которых паровые взрывы не могут произойти, а не условий, при которых они возможны. Что касается ядерных реакторов, вероятность таких ситуаций оценивается как очень низкая[61], но высокие требования безопасности стимулируют исследования, направленные на понимание основных закономерностей этого явления.

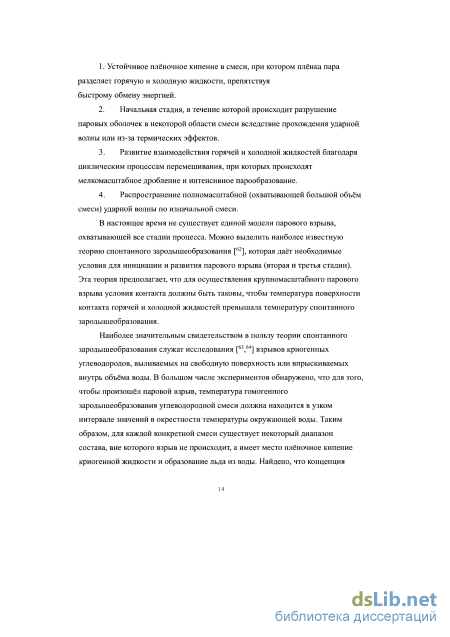

В настоящее время различают четыре стадии крупномасштабного парового взрыва[60,61 ] : 1. Устойчивое плёночное кипение в смеси, при котором плёнка пара разделяет горячую и холодную жидкости, препятствуя быстрому обмену энергией. 2. Начальная стадия, в течение которой происходит разрушение паровых оболочек в некоторой области смеси вследствие прохождения ударной волны или из-за термических эффектов. 3. Развитие взаимодействия горячей и холодной жидкостей благодаря циклическим процессам перемешивания, при которых происходят мелкомасштабное дробление и интенсивное парообразование. 4. Распространение полномасштабной (охватывающей большой объём смеси) ударной волны по изначальной смеси.
В настоящее время не существует единой модели парового взрыва, охватывающей все стадии процесса. Можно выделить наиболее известную теорию спонтанного зародышеобразования [62], которая даёт необходимые условия для инициации и развития парового взрыва (вторая и третья стадии). Эта теория предполагает, что для осуществления крупномасштабного парового взрыва условия контакта должны быть таковы, чтобы температура поверхности контакта горячей и холодной жидкостей превышала температуру спонтанного зародышеобразования.
Наиболее значительным свидетельством в пользу теории спонтанного зародышеобразования служат исследования [63,64] взрывов криогенных углеводородов, выливаемых на свободную поверхность или впрыскиваемых внутрь объёма воды. В большом числе экспериментов обнаружено, что для того, чтобы произошёл паровой взрыв, температура гомогенного зародышеобразования углеводородной смеси должна находится в узком интервале значений в окрестности температуры окружающей воды. Таким образом, для каждой конкретной смеси существует некоторый диапазон состава, вне которого взрыв не происходит, а имеет место плёночное кипение криогенной жидкости и образование льда из воды. Найдено, что концепция спонтанного зародышеобразования справедлива в широком диапазоне состава углеводородных смесей и количества вылитой жидкости.

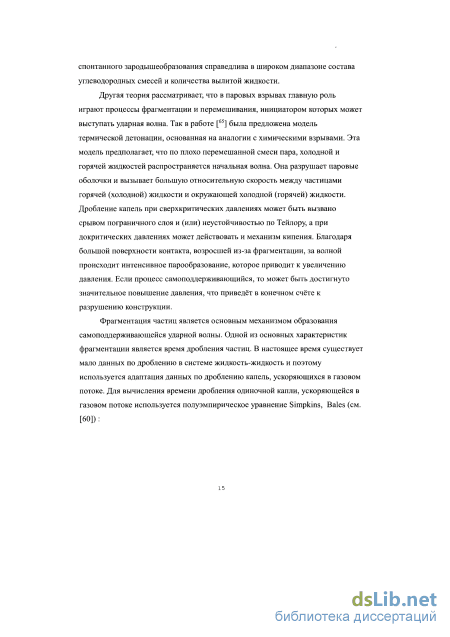

Другая теория рассматривает, что в паровых взрывах главную роль играют процессы фрагментации и перемешивания, инициатором которых может выступать ударная волна. Так в работе [65] была предложена модель термической детонации, основанная на аналогии с химическими взрывами. Эта модель предполагает, что по плохо перемешанной смеси пара, холодной и горячей жидкостей распространяется начальная волна. Она разрушает паровые оболочки и вызывает большую относительную скорость между частицами горячей (холодной) жидкости и окружающей холодной (горячей) жидкости. Дробление капель при сверхкритических давлениях может быть вызвано срывом пограничного слоя и (или) неустойчивостью по Тейлору, а при докритических давлениях может действовать и механизм кипения. Благодаря большой поверхности контакта, возросшей из-за фрагментации, за волной происходит интенсивное парообразование, которое приводит к увеличению давления. Если процесс самоподдерживающийся, то может быть достигнуто значительное повышение давления, что приведёт в конечном счёте к разрушению конструкции.
