Современная концепция биосенсоров

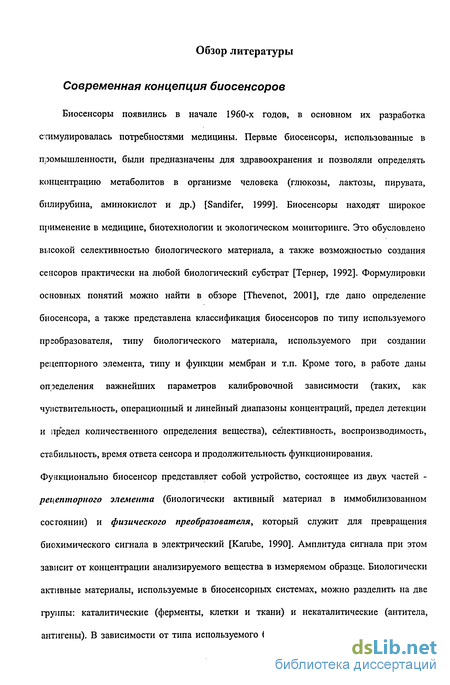

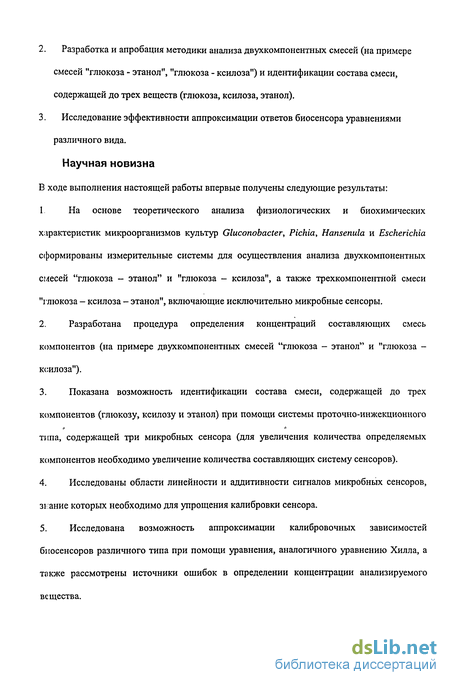

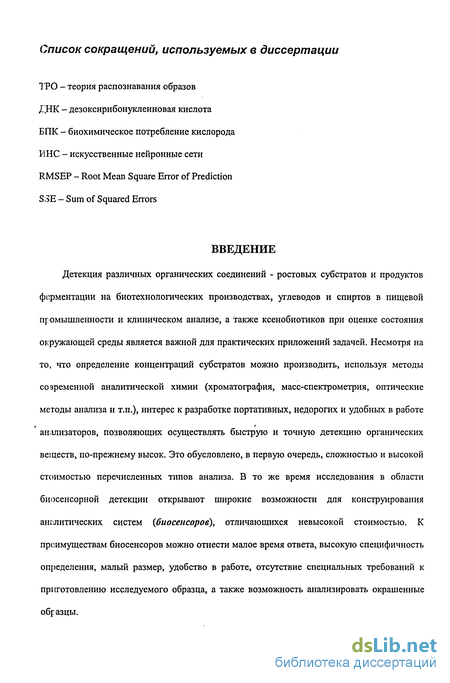

Биосенсоры появились в начале 1960-х годов, в основном их разработка стимулировалась потребностями медицины. Первые биосенсоры, использованные в П)Эомышленности, были предназначены для здравоохранения и позволяли определять концентрацию метаболитов в организме человека (глюкозы, лактозы, пирувата, билирубина, аминокислот и др.) [Sandifer, 1999]. Биосенсоры находят широкое применение в медицине, биотехнологии и экологическом мониторинге. Это обусловлено высокой селективностью биологического материала, а также возможностью создания сенсоров практически на любой биологический субстрат [Тернер, 1992]. Формулировки основных понятий можно найти в обзоре [Thevenot, 2001], где дано определение биосенсора, а также представлена классификация биосенсоров по типу используемого преобразователя, типу биологического материала, используемого при создании рецепторного элемента, типу и функции мембран и т.п. Кроме того, в работе даны определения важнейших параметров калибровочной зависимости (таких, как чувствительность, операционный и линейный диапазоны концентраций, предел детекции и предел количественного определения вещества), селективность, воспроизводимость, стабильность, время ответа сенсора и продолжительность функционирования. Функционально биосенсор представляет собой устройство, состоящее из двух частей - рецепторного элемента (биологически активный материал в иммобилизованном состоянии) и физического преобразователя, который служит для превращения биохимического сигнала в электрический [Karube, 1990]. Амплитуда сигнала при этом зависит от концентрации анализируемого вещества в измеряемом образце. Биологически активные материалы, используемые в биосенсорных системах, можно разделить на две группы: каталитические (ферменты, клетки и ткани) и некаталитические (антитела, антигены). В зависимости от типа используемого биоматериала различают ферментные, микробные и иммуносенсоры. Известны биосенсоры на основе тканевых культур, ДНК, органоидов и др. Наиболее распространены ферментные сенсоры, использующие фирмент, иммобилизованный на преобразователе и обеспечивающие точную и высокоспецифичную детекцию субстратов, ингибиторов, кофакторов и определение ферментативных активностей [Hendry, 1990; Dzyadevich, 1999] К настоящему времени описано большое количество биосенсоров для детекции различных органических соединений, ионов неорганических кислот, а также параметров состояния окружающей ерзды (БПК, мутагенность) [Riedel, 1989; Корпан, 1995]. Для регистрации сигнала биосенсора используются электрохимические (амперо-, потенцио- и ко здуктометрические), оптические, калориметрические и акустические преобразователи. Обзор основных принципов преобразователей, в частности, электрохимических, оптических и пьезоэлектрических, можно найти в работах [Marco, 1996].

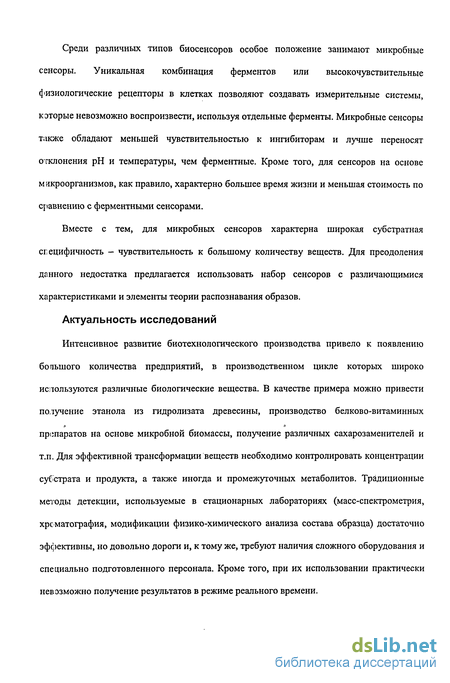

Микробные сенсоры

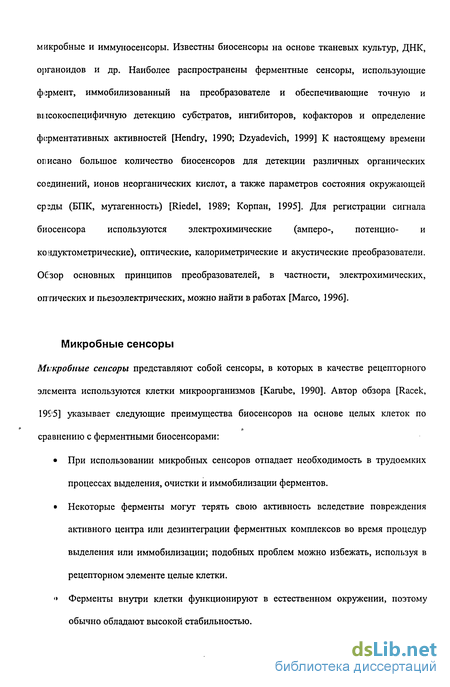

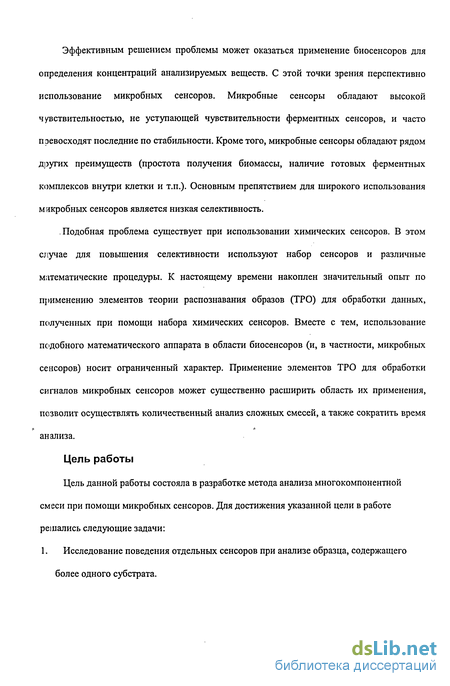

Микробные сенсоры представляют собой сенсоры, в которых в качестве рецепторного элемента используются клетки микроорганизмов [Karube, 1990]. Автор обзора [Racek, 1995] указывает следующие преимущества биосенсоров на основе целых клеток по сравнению с ферментными биосенсорами:
При использовании микробных сенсоров отпадает необходимость в трудоемких процессах выделения, очистки и иммобилизации ферментов.
Некоторые ферменты могут терять свою активность вследствие повреждения активного центра или дезинтеграции ферментных комплексов во время процедур выделения или иммобилизации; подобных проблем можно избежать, используя в рецепторном элементе целые клетки.
Ферменты внутри клетки функционируют в естественном окружении, поэтому обычно обладают высокой стабильностью.

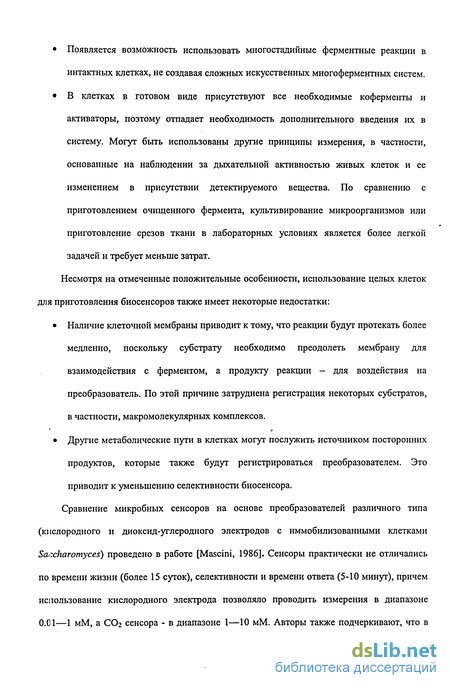

Экспериментальная установка

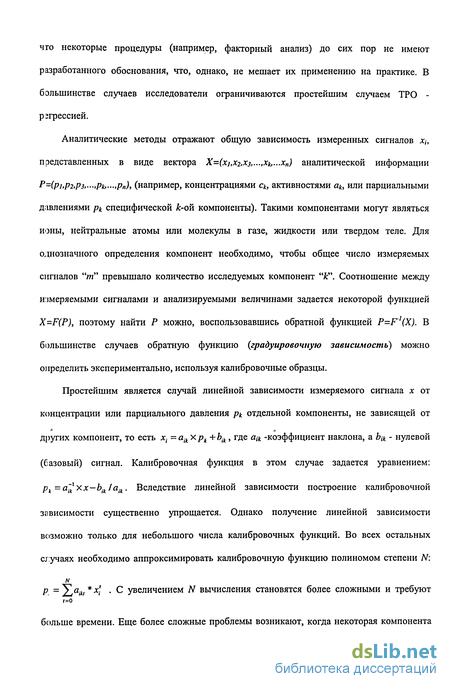

ИНС наиболее эффективны для решения неформализуемых и плохо формализуемых зацач, связанных с необходимостью включения в алгоритм решения задачи процесса оС учения на реальном экспериментальном материале. Действие нейронной сети определяется не только свойствами нейронов и весами связей между ними, но и топологией сети, т.е. взаимным расположением нейронов. Разработка алгоритма обучения, называемого правилом обратного распространения ошибок (back propagation) [McClelland, 1988], сделала наиболее популярными многослойные сети с прямыми СБОЯМИ (feed forward networks). В подобной сети нейроны группируются в слои, причем входными сигналами нейронов какого-либо слоя служат выходы нейронов предыдущего слэя. Данный алгоритм является итерационным градиентным алгоритмом минимизации среднеквадратичного отклонения текущего выхода от желаемого выхода многослойных нейронных сетей.
Часто нейронные сети используются в качестве так называемых предикторов. Предиктор работает как система, самостоятельно находящая функцию зависимости ответа от нескольких обучаемых параметров: Y=f(xi, х2,...,хп). После обучения, при тестировании конкретного примера, предиктор вычисляет Y в зависимости от подставленных значений xi,X2,...,xn. Одним из вариантов практического применения ИНС является их использование для моделирования ответов биосенсоров. Данные о применении нейронных сетей для описания динамического поведения потенциометрических биосенсоров в проточно-инъекционной системе приведены в [Gracia, 1996]. Аналитический сигнал биосенсора является результатом множества сложных явлений. К реакциям, имеющим место в биосенсоре, добавляются реакции, протекающие в проточно-инъекционной системе. Если добиться построения надежной модели этих процессов, то будет возможно быстро определять с помощью компьютера результат воздействия изменения различных переменных на ответ биосенсора.
Перспективным является использование нейронных сетей для многокомпонентного аіализа. Хорошие результаты получены при анализе сигналов от группы электродов, состоящей из натрий-, кальций-, нитрат-, хлорид- и рН- электродов [Linden, 1989]. Примеры использования нейронных сетей в многокомпонентном анализе можно найти в [Власов, 1997; Hanaki, 1996; Ping, 1996; Gopel, 1998; Ziegler, 1998].
: Использование умеренно- и низкоселективных электродов в сочетании с методами хемометрии может давать в многокомпонентном анализе результаты, превосходящие полученные при использовании высокоселективных электродов. Это обусловлено тем, что для математических процедур стабильность и воспроизводимость показаний сенсоров более важны, чем селективность. В качестве альтернативного подхода к вычислению неизвестных концентраций многокомпонентных образцов были использована нейронная сеть с обратным распространением ошибок. Для смесей с концентрациями приблизительно 10"4 М отклонения рассчитанных с помощью ИНС значений от экспериментальных составили не более 5-10%.
В работе [Blanco, 1999] при помощи ферментного спектрофотометрического метода с использованием искусственных нейронных сетей для построения многомерной калибровки был проведен анализ двухкомпонентной смеси "этанол - метанол". Химическая система включала в себя две сопряженные реакции, а именно окисление первоначальных спиртов до альдегидов в присутствии алкогольоксидазы, и окисление феїилендиамина, катализируемое данными альдегидами. Высокая сложность описанной системы обусловило применение нелинейных методов калибровки. На вход нейронной сети подавалось 32 значения оптической плотности, полученной в разные моменты времени, на выходе получали значения концентраций этанола и метанола.
Предварительные исследования

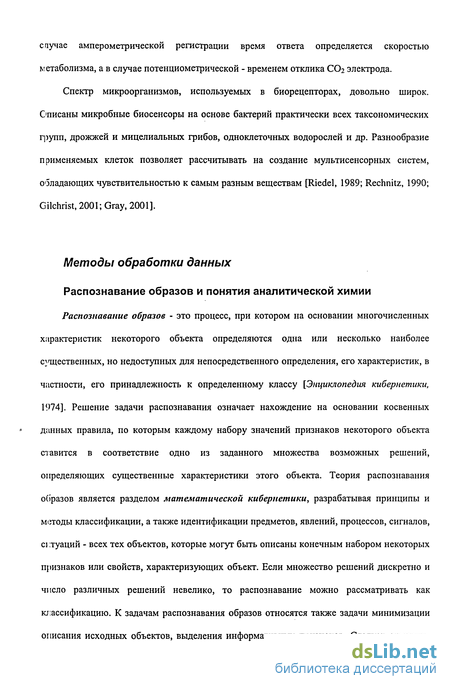

Данные, полученные при использовании набора сенсоров, можно использовать для задач классификации. Так, например, в работе [Сао, 1995] кластерный анализ был применен к результатам, полученным при помощи системы, содержащей двенадцать га:ювых пьезоэлектрических сенсоров. Это позволило идентифицировать гомологи и изомеры алифатических спиртов, а также различать содержащие их образцы.
Как показано в работе [Muller, 1989], в качестве входных данных можно использовать не только сигналы системы сенсоров, но и изменение нескольких параметров одного сенсора. Четыре химических полупроводниковых сенсора при помощи дискриминантного анализа позволяли осуществлять идентификацию шести веществ. Измеряемыми параметрами при этом являлись скорость протекания каталитической реакции и скорость ее изменения (первая производная). Подобный принцип был использован авторами [Otagawa, 1987] при создании сенсора для детекции двуокиси азота, цшслогексана, бензола или угарного газа. Анализировалась зависимость откликов сенсоров от операционной температуры и приложенного потенциала. Для обработки результатов был применен кластерный анализ.
Например, в работе [Kalman, 2000] описано применение "электронного носа", состоящего из 10 полевых транзисторов, и 5 полупроводниковых газовых сенсоров. Полученные при помощи измерительной системы данные обрабатывали при помощи анализа главных компонент. Представленная установка была использована для классификации образцов кожи, используемой при внутренней отделке автомобиля. В качестве контрольных методов использовали газовую хроматографию и профессионалов-экспертов. Применение системы химических сенсоров позволило получить информацию о качестве обработки кожи и явилось значительно более дешевой альтернативой использованию экспертов. При этом получение и обработка данных системы сенсоров намного проще и быстрее, чем при использовании метода газовой хроматографии. Авторами также была показана возможность осуществления измерений в непрерывном режиме.
Другим примером может служить работа [Guadarrama, 2000], где авторы используют измерительную систему, состоящую из 10 полимерных сенсоров, для получения характеристики вина. Главными недостатками полимерных сенсоров являются низкая селективность и зависимость от влажности, а также содержания паров этанола. Тем не менее, применив для обработки сигналов преобразование Фурье и анализ главных компонент, авторам удалось получить четко выраженные кластеры для красного и белого вина, а также деионизированной воды и раствора этанола в воде. Вместе с тем, данная измерительная система не позволяла идентифицировать различные сорта красного вина. В качестве контрольного метода была использована спектрофотометрия.
Таким образом, авторами ряда работ показана высокая эффективность применения системы химических сенсоров для решения задач классификации. Используемый при этом математический аппарат включает в себя дискриминантный анализ, анализ главных компонент, кластерный анализ и искусственные нейронные сети. Альтернативные методы, как правило, заключаются в использовании панели профессионалов-дегустаторов (в пищевой промышленности) или хроматографических методов, что существенно повышает стоимость анализа.
