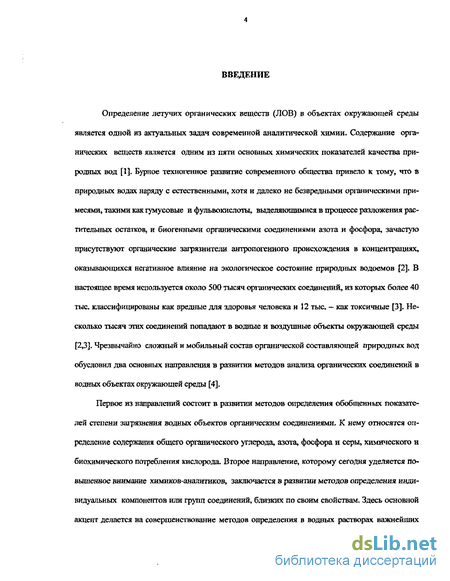

Введение к работе

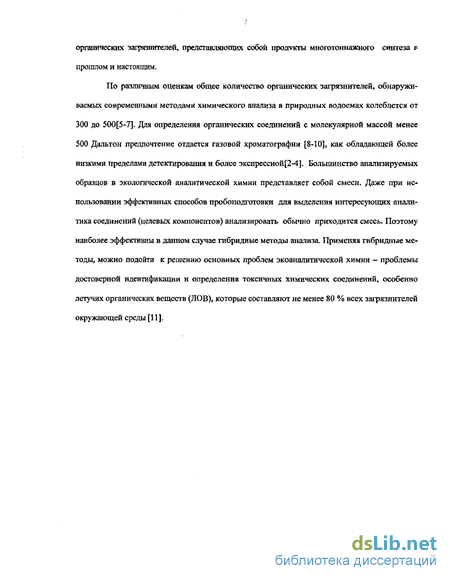

Актуальность темы. Одним из наиболее эффективных методов определения микропримесей летучих органических веществ в водных растворах является парофазный газохро-матографический анализ. Новые перспективы в области парофазного анализа открыл предложенный в 90-ых годах прошлого века хроматомембранный вариант газовой экстракции, который по эффективности массообмена сопоставим с хроматографическими процессами в системе жидкость - газ. Однако общим ограничением аналитических возможностей исследованных ранее схем непрерывной хроматомембранной газовой экстракции с одновременным движением потоков жидкости и газа через массообменный слой является потребность в относительно большом (несколько десятков миллилитров) объеме жидкой пробы. Следует также отметить и присущую этим схемам сложность технической реализации, связанную с необходимостью регулирования расходов анализируемой жидкости и газа-экстрагента.
Преодоление трудностей, возникающих при реализации непрерывной хроматомембранной газовой экстракции, оправдано при проведении парофазного газохроматографического анализа в режиме on line или при практически неограниченном объеме анализируемой пробы. В случае лабораторного анализа предварительно отобранных проб, особенно при выполнении массовых анализов, предпочтительнее вариант, основанный на контакте потока газа-экстрагента с небольшим (1-2 мл) фиксированным объемом неподвижной пробы.
Цель работы. Выявление закономерностей динамической хроматомембранной газовой экстракции из неподвижной жидкой фазы потоком газа-экстрагента и оценка ее аналитических возможностей для газохроматографического определения микропримесей летучих органических веществ в водных растворах.
Для достижения поставленной цели было необходимо решить следующие задачи: разработать физико-химическую модель и математическое описание процесса динамической хроматомембранной газовой экстракции из неподвижной жидкой фазы; оценить аналитические возможности и области применения разрабатываемого метода; сопоставить эффективность хроматомембранного и традиционного вариантов динамической газовой экстракции, основанного на барботировании, применительно к газохромато-графическому анализу водных растворов;
разработать методики определения типичных органических загрязнителей в водных растворах, включающих динамическую хроматомембранную газовую экстракцию определяемых веществ, и оценить основные хараиери»
I бИбЛИОТЕКА I
Научная новизна. Разработана физико-химическая модель и математическое описание процесса динамической хроматомембранной газовой экстракции из неподвижной жидкой фазы потоком газа-экстрагента. Доказана адекватность разработанной модели реальному процессу при газоэкстракционном выделении летучих органических веществ из водных растворов. Теоретически и экспериментально обоснованы преимущества хроматомембранного варианта динамической газовой экстракции по сравнению с традиционным, основанным на барботировании, при газохроматографическом определении легко летучих органических веществ в водных растворах.
Практическая значимость. Выявлены аналитические возможности и оптимальные области применения динамической хроматомембранной газовой экстракции в парофазном газохроматографическом анализе. Разработаны экспрессные методики газохроматографиче-ского определения микропримесей летучих органических веществ в водных растворах, включающие динамическую хроматомембранную газовую экстракцию определяемых веществ в сочетании с их газоадсорбционным концентрированием и последующей термодесорбцией. Показано, что указанное сочетание позволяет на 2-3 порядка снизить переделы обнаружения по сравнению с прямым газохроматографическим анализом водных проб при незначительном увеличении продолжительности анализа (3-4 минуты).
Апробация работы. Основные результаты работы были доложены на Питсбургской конференции по аналитической химии (2004), V Всероссийской конференции по анализу объектов окружающей среды «Экоаналктика» (Санкт-Петербург, 2003), Международной конференции по аналитической химии (Алма-ата, 2003), Международной конференции по аналитической химии (Индия, 2003).
Публикации. По материалам диссертации опубликованы 2 статьи и тезисы докладов на четырех конференциях.
Вклад автора в работы, выполненные в соавторстве, состоял в проведении экспериментальных исследований и в участи в интерпретации полученных результатов.
Объем и структура работы. Диссертация изложена на 95 стр. машинописного текста, состоит из введения, 4 глав, выводов, списка цитируемой литературы (169 наименований) , содержит 13 рисунков и 12 таблиц.
На защиту выносятся. 1. Физико-химическая модель и математическое описание процесса динамической хроматомембранной газовой экстракции из неподвижной жидкой фазы потоком газа-экстрагента,
2. Обоснование преимуществ защищаемого метода по сравнению с традиционным вариантом газовой экстракции в режиме барботирования при газохроматогрифеском определении летучих органических веществ в водных растворах.
3. Схемы и методики газохроматографического определения метанола, этанола, пропа-нола, ацетона, метилэтилкетона, метилацетата, этилацетата, пропилацетата, хлороформа, 1,2-дихлоэтана и диэтилового в водных растворах, основанные на хрсматомембранном варианте динамической газовой экстракции определяемых веществ и его сочетании с газоадсорбционным концентрированием и последующей термодесорбцией

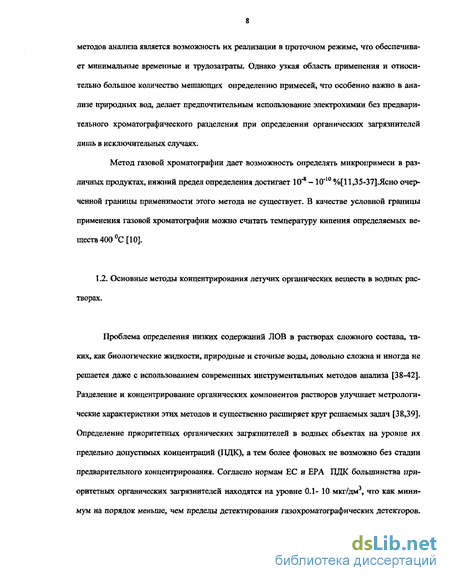

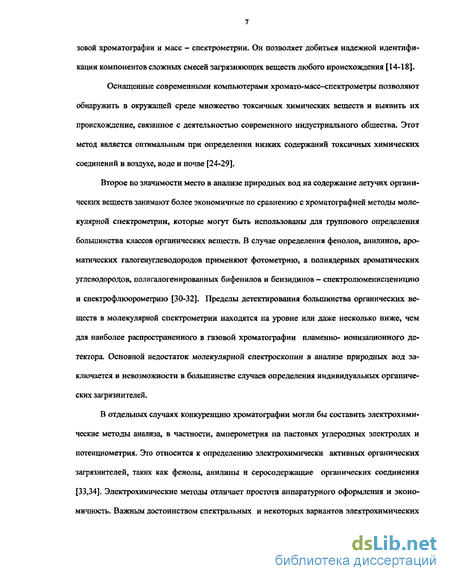

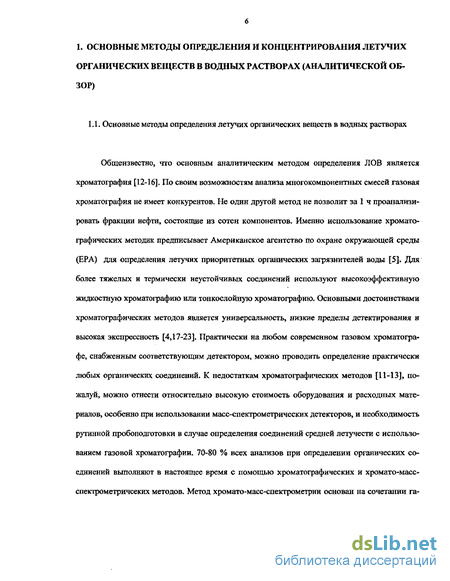

Основные методы концентрирования летучих органических веществ из водных растворов
Проблема определения низких содержаний ЛОВ в растворах сложного состава, таких, как биологические жидкости, природные и сточные воды, довольно сложна и иногда не решается даже с использованием современных инструментальных методов анализа [38-42], Разделение и концентрирование органических компонентов растворов улучшает метрологические характеристики этих методов и существенно расширяет круг решаемых задач [38,39]. Определение приоритетных органических загрязнителей в водных объектах на уровне их предельно допустимых концентраций (ПДК), а тем более фоновых не возможно без стадии предварительного концентрирования. Согласно нормам ЕС и ЕРА ПДК большинства приоритетных органических загрязнителей находятся на уровне 0.1- 10 мкг/дм , что как минимум на порядок меньше, чем пределы детектирования газохроматографических детекторов.

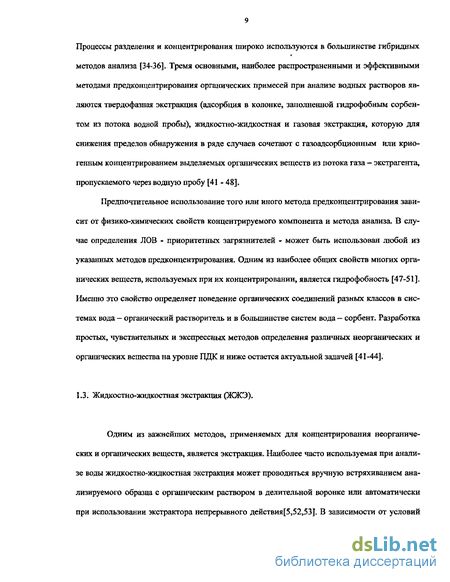

Процессы разделения и концентрирования широко используются в большинстве гибридных методов анализа [34-36], Тремя основными, наиболее распространенными и эффективными методами предконцентрирования органических примесей при анализе водных растворов являются твердофазная экстракция (адсорбция в колонке, заполненной гидрофобным сорбентом из потока водной пробы), жидкостно-жидкостная и газовая экстракция, которую для снижения пределов обнаружения в ряде случаев сочетают с газоадсорбционным или криогенным концентрированием выделяемых органических веществ из потока газа — экстрагента, пропускаемого через водную пробу [41 - 48]. Предпочтительное использование того или иного метода предконцентрирования зависит от физико-химических свойств концентрируемого компонента и метода анализа. В случае определения ЛОВ - приоритетных загрязнителей - может быть использован любой из указанных методов предконцентрирования. Одним из наиболее общих свойств многих органических веществ, используемых при их концентрировании, является гидрофобность [47-51]. Именно это свойство определяет поведение органических соединений разных классов в системах вода - органический растворитель и в большинстве систем вода — сорбент. Разработка простых, чувствительных и экспрессных методов определения различных неорганических и органических вещества на уровне ПДК и ниже остается актуальной задачей [41-44]. Одним из важнейших методов, применяемых для концентрирования неорганических и органических веществ, является экстракция.
Наиболее часто используемая при анализе воды жидкостно-жидкостная экстракция может проводиться вручную встряхиванием анализируемого образца с органическим раствором в делительной воронке или автоматически при использовании экстрактора непрерывного действия[5,52,53]. В зависимости от условий проведения процесса экстракты могут содержать малолетучие загрязнители средней и малой полярности ( универсальная экстракция малолетучих веществ )»кислоты или основания (селективная экстракция при соответствующих значениях рН). К недостаткам метода жидкостно-жидкостной экстракции следует отнести следующие: процесс экстрагирования может отнимать много времени; - зачастую используются токсичные растворители; - разделение органической и водной фаз часто затруднено образованием устойчивой эмульсии (особенно при ручной экстракции). Обычно объем получаемого экстракта довольно велик, поэтому в некоторых случаях (например, при использовании для анализа воды хроматографических методов) необходима дополнительная операция- выпаривание и концентрирование [53,54]. Для повышения коэффициентов концентрирования часто рекомендуют упаривание экстракта при нормальном или пониженном давлении. И этот прием может привести к потере соединений, кипящих на 30 — 50С выше экстрагента [40,55,56]. Например, такие потери наблюдаются при концентрировании экстрактов хлорорганических пестицидов. Уменьшить эти потери можно, если вести упаривание и присутствии труднолетучей полярной жидкости типа поливинилилового спирта, диолов и т.п. [56]. Экстракция органических веществ растворителями наиболее распространенный метод концентрирования при анализе вод. Сильная зависимость коэффициентов распределения от характера взаимодействия извлекаемого вещества с экстрагентом и водой дозволяет с достаточной мерой вероятности предсказать по крайней мере группу растворителей для извлечения тех или иных органических веществ [57]. Для группового экстракционного концентрирования чаще всего рекомендуют циклогексан, хлороформ, метиленхлорид и диэтиловый эфир. Применяют и смеси этих растворителей, например диэтиловый эфир и метиленхлорид (3 : 7).
Для обеспечения достаточной полноты извлечения рекомендуют экстракцию прово дить из кислых и щелочных сред, объединяя экстракты. 1С применяемым в методе экстракции экстрагентом предъявляют следующие требования [52,56,58]: -экстрагент должен обладать хорошей способностью извлекать одно определяемое вещество или группу веществ; - он должен отличаться малой растворимостью в воде; - желательно, что бы экстрагент имел достаточно высокую температуру кипения (не ниже 50 С) - плотность экстрагента должна как можно больше отличаться от плотности анализируемого раствора; - экстрагент не должен взаимодействовать с компонентами анализируемого раствора; - он должен быть чистым и легко регенерироваться в лабораторных устловиях. Перечисленные выше обстоятельства приводят к тому, что в настоящее время доля жидкостно-жидкостной экстракции в процессах пробоподготовки при определении ЛОВ имеет тенденцию к уменьшению за счет более широкого применения других методов [59,60]. В последнее время широко используется твердофазная экстракция, основанная на распределении веществ в результате сорбционных или ионообменных процессов. Этот способ пригоден для извлечения из воды соединений как малой и средней, так и высокой полярности (в зависимости от характеристик используемого сорбента). Пробы большого объема могут быть обработаны с использованием достаточно малых количеств твердой фазы, что в свою очередь требует малого объема растворителя для последующей десорбции сконцентрированных соединений[5,53,56т. Это снимает необходимость дополнительного выпаривания и
Хроматомембранныс варианты
Значительным событием в области парофазного анализа явилась разработка в начале 90-ых годов прошлого века хроматомембранного варианта газовой экстракции (ХМГЭ) [132-135], основанного на хроматомембранном способе осуществления массообменных процессов. Название хроматомембранный основано на сочетании названий широко применяемых в аналитической практике хроматографических и мембранных процессов. Распределение веществ между фазами и бипористой среде происходит при непосредственном контакте потоков жидкости и газа, а мембрана выполняет лишь роль проницаемой для газа перегородки, формирующей направление движения потоков жидкости и газа. Хроматомембранный процесс предложен как общий способ осуществления массообменных процессов в системах жидкость - газ и жидкость - жидкость в условиях относительного перемещения фаз, аналогично хроматографическому процессу [132,134].
При этом одна из фаз может быть неподвижной, а вторая перемещается относительно нее, с последующий инверсией ролей фаз: поток подвижной фазы останавливается, а неподвижная становится подвижной. При необходимости обе фазы могут перемещаются в пространстве одновременно на встречу друг другу, в одном направлении или под углом 90 С [ 132-153]. Сущность ХМГЭ заключается в следующем. Массообмен между водной и газовой фазами осуществляется в не смачиваемой водой гидрофобной бипористой среде с двумя типами открытых пор (рис. 1.2). Микропоры, не доступные для водной фазы из действия капиллярных сил, служат в качестве транспортных каналов для потока газовой фазы, а макропоры, где капиллярное давление пренебрежимо мало, заполняются водной фазой. Подобная бипористая структура может быть синтезирована из некоторых полимерных материалов, в частности, политетрафторэтилена (ПТФЭ) [154,155]. Для создания микропористой структуры исходный полимеризационный порошок-сырец подвергается спеканию. Размеры образующихся микропор соизмеримы с размерами частиц исходного порошка и находятся в диапазоне (0,1-ь 10) мкм. Для фор мирования макропористой структуры спеченный слой размалывают, фракционируют и подвергают повторному спеканию. Макропорами являются зазоры между повторно спеченными частицами. Их размер можно варьировать в широком диапазоне (от 50 мкм до 2 мм). Для того, чтобы поток газа-экстрагента не смог вытеснить жидкую фазу из матрицы, ее ограничивают микропористой не проницаемой для жидкости мембраной, через которую проходит поток газа-экстрагента Материалом мембраны служит тот же ПТФЭ, размеры пор в котором соизмеримы с размерами микропор в массообменном слое. Размеры микропор, должны быть настолько малы, что возникающее в них капиллярное давление препятствовало попаданию в них полярной жидкой фазы. В то же время они должны обеспечивать достаточную проницаемость для потока газа.
Вопросы оптимизации пористой структуры хромато-мембранной ячейки подробно рассмотрены в работах [133,144]. В рамках ХМГЭ при одновременном движении потоков анализируемой жидкости и газа-экстрагента реализованы экспрессные и легко автоматизируемые методики контроля летучих органических веществ в режиме on line, которые по своим характеристикам превос Однако общим ограничением аналитических возможностей исследованных ранее схем ХМГЭ с одновременным движением потоков жидкости и газа через массообменный слой является потребность в относительно большом (несколько десятков миллилитров) объеме жидкой пробы. Следует также отметить и присущую этим схемам сложность технической реализации, связанную с необходимостью регулирования расходов как анализируемой жидкости, так и газа-экстрагента через хроматомембранную ячекйку. Преодоление трудностей, возникающих при реализации непрерывной хроматомем-бранной газовой экстракции, оправдано при проведении парофазного газохроматографиче-ского анализа в on line режиме или при практически неограниченном объеме анализируемой пробы. В случае лабораторного анализа предварительно отобранных проб, особенно при выполнении массовых анализов, предпочтительнее вариант, основанный на контакте потока газа-экстрагента с небольшим (0,1-2 мл) фиксированным объемом неподвижной пробы. Массообменный слой ХМЯ из бипористого ПТФЭ собственного изготовления имел цилиндрическую форму (рис. 2.1). Исследования проводились в двух ХМЯ, Диаметр слоя обеих ячеек -16 мм. Высота массообменного слоя в ячейке № 1 — 20 мм, а в ячейке № 2 - 40 мм. Размер макропор массообменного слоя, за которые принимается размер гранул политетрафторэтилена, и в которых находился водная фаза в диапазоне от 1 до 2 мм.
Диаметр мик-ропор, по которым перемещалась газовая фаза, составлял 0,5 - 1 мкм. Основания цилиндрического массообменного слоя были ограничены микропористыми политетрафторэтиленовы-ми мембранами со средним диаметром пор 0,6 мкм (производство ЗАО « Экофлон» Санкт -Петербург). Массообменный слой и мембраны помещались в корпус, изготовленный также из политетрафторэтилена. Необходимые объемы (1,0 - 2,0 мл) водной пробы дозировались в ХМЯ с помощью шприца на 2 мл. Одновременно с дозированием водной пробы пропускали поток газа-экстрагента (азота) с заданной скоростью через микропоры массообменного слоя и гидрофобную микропористую мембрану. Этот поток извлекает летучие органические вещества из водной пробы и направляет в газовый хроматограф. Перед дозированием новой пробы предыдущую удаляли из хроматомембранной ячейки потоком газа-экстрагента, открывая сливной кран. В работе исследовались два варианта ДХГЭ для газохроматографического определения ЛОВ в водных растворах. В первом варианте (непосредственный парофазный анализ (НПФА)) поток газа-экстрагента с извлеченными аналитами из ХМЯ направляется непосредственно в дозирующую петлю стандартного крана-дозатора и анализируется. Во втором варианте поток газа-экстрагента из ХМЯ направляется в газоадсорбционную колонку, которая
Средство измерения, реактивы, оборудование, химическая посуда, приготовление растворов
Газохроыатографический анализ и газовую экстракцию проводили с помощью лабораторного газового хроматографа ЛХМ - 80 с пламенно-ионизационным детектором. Регистрацию хроматографических пиков проводили с помощью самописца КСП - 4. Для расчета концентраций во всех случаях использовалась высота хроматографических пиков. Газохро-матографическое определение ЛОВ осуществляли в колонке 100 х 0,3 см, заполненной неполярным полимерным адсорбентом хромосорбом -101 с размером гранул 0,16-0,20 мм. Оптимизация условий газохроматографического разделения экстрагированных аналитов не входило в круг решаемых в настоящей работе задач. Приготовление водных растворов всех определяемых веществ проводилось объёмно -объёмным способом. Аликвоты аналитов отбирались с помощью мерной пипетки, вносились в мерную колбу и разбавлялись до метки дистиллированной водой. При необходимости приготовленные подобным образом растворы разбавлялись дистиллированной водой. определяемых вещества проводилось не менее 4 раз. Случайная погрешность Е результатов измерений рассчитывалась по формуле[156]: где: t(p,n) - табличное значение коэффициента Стьюдента для доверительной вероятности р=0,95 и числа измерений n; Sx — среднеквадратичное отклонение измеренной величины в серии измерений. где: Со -концентрация компонентов в контрольном растворе; V и VMtL - номинальные вместимости пипетки и мерной колбы, соответственно; ЬУта, и AVMK_ — пределы возможного отклонения вместимости пипетки и мерной колбы от номинального согласно ГОСТ 1770-74 и 20292-74, соответственно. Расчет среднеквадратичного отклонения проводили по формуле [158]: где: Xj - результаты измерений; х — среднее значение результатов измерений; п-число измерений.
Оценку значимости систематической погрешности результатов анализа проводили путем сопоставления рассчитанных (t) и табличных значении Меритерия Стьюдента [159]. Значение t рассчитывали по формуле: Сущность динамической хроматомембранной экстракции (ДХГЭ) из неподвижной жидкой фазы заключается в следующем (см, рис. 2.1). Микропоры бипористой матрицы, не доступные из-за действия капиллярных сил для водной фазы, служат в качестве транспортных каналов для потока газовой фазы, а в макропоры, где капиллярное давление пренебрежимо мало, заполняются водной фазой. Для того, чтобы поток газа-экстрагента не смог вытеснить жидкую фазу из массообменного слоя, его с двух или одной стороны ограничивают микропористой не проницаемой для жидкости мембраной, через которую проходит поток газа-экстрагента Материалом мембраны служит тот же ПТФЭ, размеры пор в котором соизмеримы с размерами микропор в массообменном слое. В настоящей работе в основном использовалась более простая конструкция хроматомембранной ячейки (ХМЯ) с одной мембраной. При этом определенный объем водной пробы вводится в ХМЯ с помощью шприца через тройник, снабженный самоуплотняющейся резиной, подобно дозированию жидкой пробы в испаритель газового хроматографа. По окончанию анализа водная проба сбрасывается из ХМЯ за счет избыточного давления газа-экстрагента через кран, который при проведении ДХГЭ закрыт.
При осуществлении ДХГЭ избыточное давление жидкости в массообменном слое, а соответственно, и давление газа-экстрагента Рс под которым вводится водная проба в ХМЯ не должно превышать величину капиллярного давления в микропорах мембраны Рс.: В противном случае водная проба «пробьет» мембрану и попадет в газовую линию. Как следует из теории капиллярности для круглого цилиндрического капилляра [160]: где Рс- капиллярное давление; с поверхностное натяжение жидкости на границе с газом ; 9 - краевой угол смачивания твердого тела жидкостью; г - радиус капилляра. Для трехфазной системы: вода - воздух - ПТФЭ при 20 С а = 0,072 Дж/м , в = -0,31. Радиус пор в используемых ПТФЭ мембранах (производство НПК «Экофлон», Санкт-Петербург) не превышает 1 мкм. Следовательно, величины Рс и Ро составляют не менее 0,044 МПа (0,44 атм). Как показали проведенные исследования при таком давлении газа-экстрагента (азота) его расход через ХМЯ достигает 0,5 л/мин при массообменном слое с поперечным сечением 2 см2 и высотой 4 см. Это создает необходимые предпосылки для экспрессного газо-экстракционного извлечения аналитов. Хроматографический характер процесса массообмена позволяет для описания ДХГЭ использовать тарелочную теорию хроматографии [149]. В отличие от традиционных вариантов динамической газовой экстракции, основанных на барботировании газа-экстрагента через слой жидкости, в ДХГЭ массообмен происходит не в двухфазной, а в трехфазной системе: жидкость - газ - твердофазный носитель. Наличие пористого твердого носителя приводит к тому, что при установлении равновесного межфазного распределения определенная доля экстрагируемого вещества находится в твердой фазе. Это делает необходимым рассмотрение закономерностей ДХГЭ, начиная с описания физико-химической модели процесса и решения исходных уравнений материального баланса для одной эквивалентной теоретической тарелки (ЭТТ) в трехфазной системе.
Проверка адекватности физико-химической модели процесса динамической хроматомембранной газовой экстракции (ДХГЭ) и вытекающие из нее практические следствия
Проверка адекватности разработанной модели состояла в сопоставлении экспериментально найденных и рассчитанных по уравнению (3.18) значений концентраций ЛОВ в потоке газа-экстрагента на выходе из ХМЯ при осуществлении ДХГЭ. Необходимые для этого значения объемов фаз в ХМЛ, экспериментально найденные с относительной погрешностью ± 5 %, приведены в табл. 3.1. Где L - высота массообменного слоя в ХМЯ; Н - высота, эквивалентная теоретической тарелке (ВЭТТ). Значение ВЭТТ для массообменного слоя из бипористого ПТФЭ с размерами частиц (0,5-1,0 мм), которое было определено ранее [163], составляет приблизительно 1 см. Таким образом, для ХМЯ № 1 N « 2, а для ХМЯ № 2 N 4. Найденные значения коэффициентов межфазного распределения тестовых веществ, в качестве которых были выбраны ЛОВ с температурой кипения до 130 Си сильно различающейся растворимостью а воде, приведены в табл. 3.2.
Как видно из приведенных данных, бипористый ПТФЭ, используемый в качестве массообменного слоя в ХМГЭ, довольно слабо адсорбирует органические соединения с температурой кипения менее 100 С. При этом с увеличением числа атомов углерода в гомологических рядах органических соединений различных классов коэффициент адсорбции Ка закономерно увеличивается, а коэффициент распределения между водной и газовой фазой уменьшается. Сопоставление экспериментально найденных и рассчитанных зависимостей концентраций ЛОВ в потоке газа-экстрагента от объема газа-эктсаргента, пропущенного через водную пробу, при осуществлении ДХГЭ (рис. 3.1) свидетельствует об адекватности разработанной модели. С целью исследования общих закономерностей ДХГЭ для веществ с сильно различающимися значениями К и различных объемов водной пробы в качестве функции используется концентрация компонента в газовой фазе, отнесенная к ее концентрациям в водной пробе и величине К, а в качестве аргумента объем газа-экстрагента, отнесенный к объему пробы и К. На этом же рисунке приведены зависимости, полученные для традиционного варианта динамической газовой экстракции (барботирования), которые практически совпадают с теоретической зависимостью, рассчитанной по уравнению (ЗЛ8) при N =1 и Vs = VG = 0. Как следует из теоретического анализа уравнения (3.18) и полученных экспериментальных результатов, для ЛОВ, у которых K»Kg, становится очевидным преимущество ДХГЭ по сравнению с барботрированием, которое заключается в более эффективном извлечении ЛОВ.
При барботировании концентрации ЛОВ в потоке газа-экстрагента уменьшаются по экспоненциальному закону, в случае же ДХГЭ этанола можно выделить область, в которой CQ практически не зависит от объема газа, пропущенного через хроматомембранную ячейку (ХМЯ) и соответствует равновесному насыщению экстрагента. Аналогичные результаты были получены и для других бесконечно растворимых в воде ЛОВ. Для веществ, у которых К « Кя, концентрация в первых порциях потока газа-экстрагента при осуществлении ДХГЭ приблизительно в 2 раза меньше, чем при барботиро-вании. Это связано тем, что значительная доля вещества находится на поверхности ПТФЭ. При этом концентрация в газовой фазе уменьшается пропорционально увеличению коэффициентов адсорбции Ка в соответствии с уравнением (3.17). Процесс ДХГЭ для высокополярных веществ с К»Ка описывается теми же уравнениями, что и многоступенчатая динамическая газовая экстракция при пропускании потока газа-экстрагнента через ряд последовательно соединенных барботеров, заполненных жидкой пробой. Однако в этом случае числа ступеней извлечения и, соответственно, повышение эффективности газо-экстракционного выделения возможно только за счет увеличения числа барботеров. Это сопровождается существенным усложнением всей схемы и процедуры анализа. Кроме того, в ДХГЭ оказывается существенно более высокой допустимая скорость потока газа-экстрагента, при которой успевает устанавливаться равновесие между потоком газа-экстрагента и жидкой пробой. Как показали проведенные исследования, концентрации извлекаемых компонентов в потоке газа-экстрагента при осуществлении ДХГЭ практически не зависят от расхода газа-экстрагента в диапазоне от 10 до 500 мл/мин (рис. 3.2). Это согласуется с ранее полученными данными относительно слабой зависимости высоты эквивалентной теоретической тарелки от скорости движения фаз при осуществлении хроматомембрая-ной газвой экстракции [164]. В ДХГЭ число тарелок N и, соответственно, эффективность газовой экстракции легко регулируется высотой массообменного слоя (рис. 3.3). В качестве оптимальной может быть принята высота массообменного слоя h, соответствующая четырем ЭТТ и равная 4 см. Дальнейшее увеличение этой высоты и соответствующее ему увеличение числа N не рационально, поскольку сопровождается лишь относительно небольшим повышением эффектив
