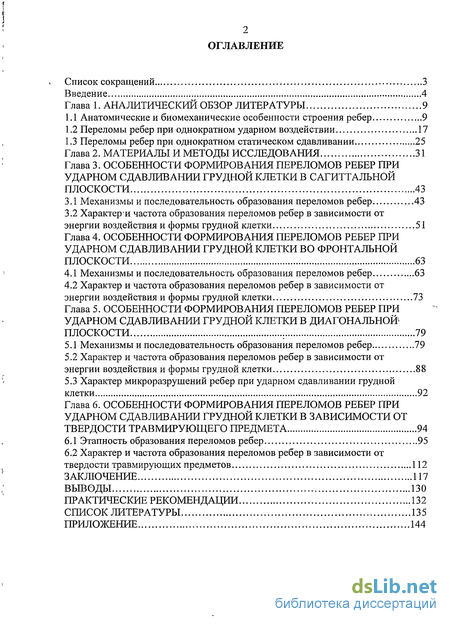

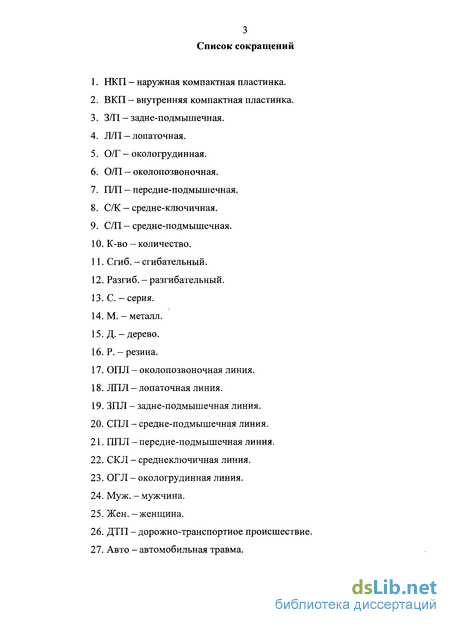

Содержание к диссертации
Введение

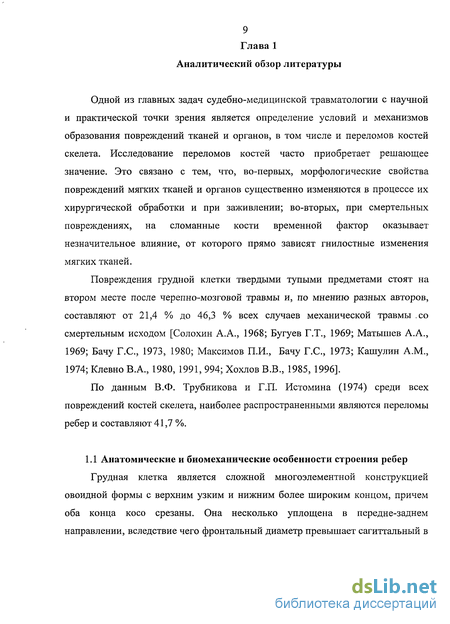

Глава 1. Аналитический обзор литературы 9

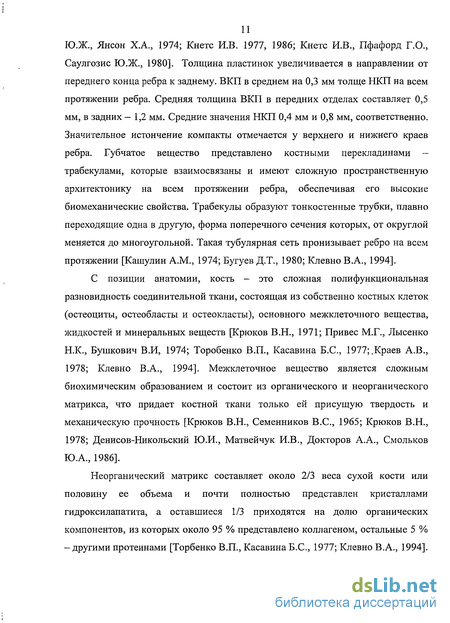

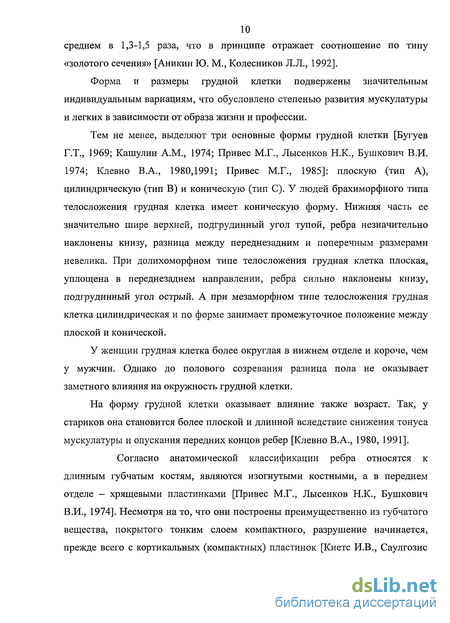

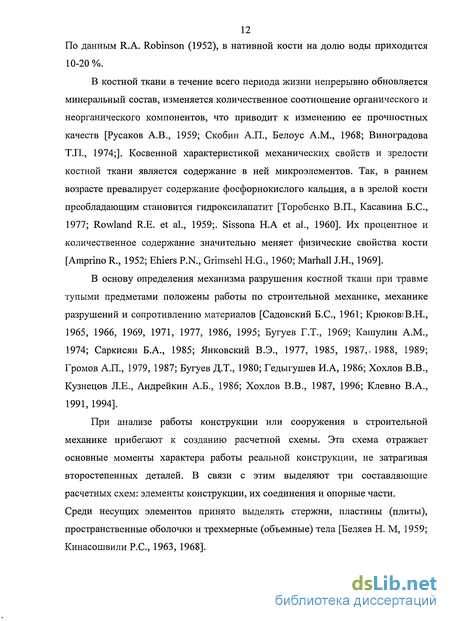

1.1 Анатомические и биомеханические особенности строения ребер 9
1.2 Переломы ребер при однократном ударном воздействии 17
1.3 Переломы ребер при однократном статическом сдавливании 25
Глава 2. Материалы и методы исследования 31
Глава 3. Особенности формирования переломов ребер при ударном сдавливании грудной клетки в сагиттальной плоскости 43
3.1 Механизмы и последовательность образования переломов ребер 43
3.2 Характери частота образования переломов ребер в зависимости от энергии воздействия и формы грудной клетки 51
Глава 4. Особенности формирования переломов ребер при ударном сдавливании грудной клетки во фронтальной плоскости 63
4.1 Механизмы и последовательность образования переломов ребер 63
4.2 Характер и частота образования переломов ребер в зависимости от энергии воздействия и формы грудной клетки 73
Глава 5. Особенности формирования переломов ребер при ударном сдавливании грудной клетки в диагональной плоскости 79
5.1 Механизмы и последовательность образования переломов ребер 79
5.2 Характер и частота образования переломов ребер в зависимости от энергии воздействия и формы грудной клетки 88
5.3 Характер микроразрушений ребер при ударном сдавливании грудной клетки 92
Глава 6. Особенности формирования переломов ребер при ударном сдавливании грудной клетки в зависимости от твердости травмирующего предмета 94
6.1 Этапность образования переломов ребер 95
6.2 Характер и частота образования переломов ребер в зависимости от твердости травмирующих предметов 112
Заключение 117
Выводы 130
Практические рекомендации 132
Список литературы 135
Приложение 144
- Переломы ребер при однократном статическом сдавливании
- Характери частота образования переломов ребер в зависимости от энергии воздействия и формы грудной клетки
- Характер и частота образования переломов ребер в зависимости от энергии воздействия и формы грудной клетки
- Характер и частота образования переломов ребер в зависимости от энергии воздействия и формы грудной клетки

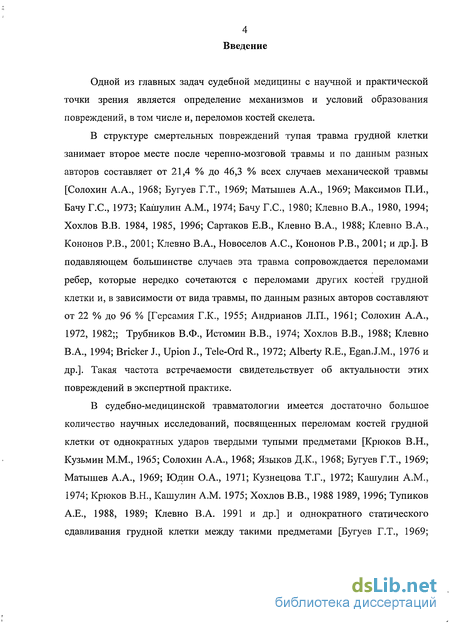

Введение к работе
Одной из главных задач судебной медицины с научной и практической точки зрения является определение механизмов и условий образования повреждений, в том числе и, переломов костей скелета.
В структуре смертельных повреждений тупая травма грудной клетки занимает второе месте после черепно-мозговой травмы и по данным разных авторов составляет от 21,4 % до 46,3 % всех случаев механической травмы [Солохин А.А., 1968; Бугуев Г.Т., 1969; Матышев А.А., 1969; Максимов П.И., Бачу Г.С., 1973; Кашулин A.M., 1974; Бачу Г.С., 1980; Клевно В.А., 1980, 1994; Хохлов В.В. 1984, 1985, 1996; Сартаков Е.В., Клевно В.А., 1988; Клевно В.А., Кононов Р.В., 2001; Клевно В.А., Новоселов А.С., Кононов Р.В., 2001; и др.]. В подавляющем большинстве случаев эта травма сопровождается переломами ребер, которые нередко сочетаются с переломами других костей грудной клетки и, в зависимости от вида травмы, по данным разных авторов составляют от 22 % до 96 % [Герсамия Г.К., 1955; Андрианов Л.П., 1961; Солохин А.А., 1972, 1982;; Трубников В.Ф., Истомин В.В., 1974; Хохлов В.В., 1988; Клевно В.А., 1994; Bricker J., Upion J., Tele-Ord R., 1972; Alberty R.E., EganJ.M., 1976 и др.]. Такая частота встречаемости свидетельствует об актуальности этих повреждений в экспертной практике.
В судебно-медицинской травматологии имеется достаточно большое количество научных исследований, посвященных переломам костей грудной клетки от однократных ударов твердыми тупыми предметами [Крюков В.Н., Кузьмин М.М., 1965; Солохин А.А., 1968; Языков Д.К., 1968; Бугуев Г.Т., 1969; Матышев А.А., 1969; Юдин О.А., 1971; Кузнецова Т.Г., 1972; Кашулин A.M., 1974; Крюков В.Н., Кашулин A.M. 1975; Хохлов В.В., 1988 1989, 1996; Тупиков А.Е., 1988, 1989; Клевно В.А. 1991 и др.] и однократного статического сдавливания грудной клетки между такими предметами [Бугуев Г.Т., 1969;

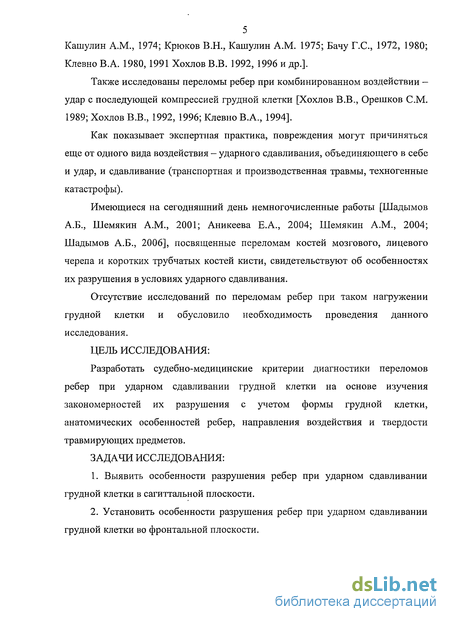

5 Кашулин A.M., 1974; Крюков В.Н., Кашулин A.M. 1975; Бачу Г.С., 1972, 1980;
Клевно В.А. 1980, 1991 Хохлов В.В. 1992, 1996 и др.].
Также исследованы переломы ребер при комбинированном воздействии -удар с последующей компрессией грудной клетки [Хохлов В.В., Орешков СМ. 1989; Хохлов В.В, 1992, 1996; Клевно В.А, 1994].
Как показывает экспертная практика, повреждения могут причиняться еще от одного вида воздействия - ударного сдавливания, объединяющего в себе и удар, и сдавливание (транспортная и производственная травмы, техногенные катастрофы).
Имеющиеся на сегодняшний день немногочисленные работы [Шадымов А.Б, Шемякин A.M., 2001; Аникеева Е.А, 2004; Шемякин A.M., 2004; Шадымов А.Б, 2006], посвященные переломам костей мозгового, лицевого черепа и коротких трубчатых костей кисти, свидетельствуют об особенностях их разрушения в условиях ударного сдавливания.
Отсутствие исследований по переломам ребер при таком нагружении грудной клетки и обусловило необходимость проведения данного исследования.
ЦЕЛЬ ИССЛЕДОВАНИЯ:
Разработать судебно-медицинские критерии диагностики переломов ребер при ударном сдавливании грудной клетки на основе изучения закономерностей их разрушения с учетом формы грудной клетки, анатомических особенностей ребер, направления воздействия и твердости травмирующих предметов.
ЗАДАЧИ ИССЛЕДОВАНИЯ:
Выявить особенности разрушения ребер при ударном сдавливании грудной клетки в сагиттальной плоскости.
Установить особенности разрушения ребер при ударном сдавливании грудной клетки во фронтальной плоскости.

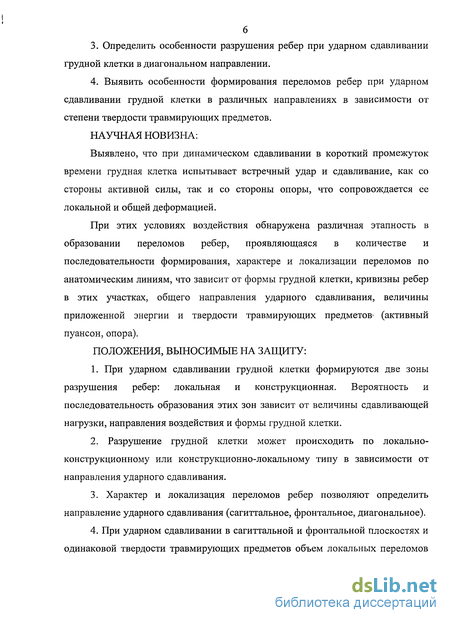

Определить особенности разрушения ребер при ударном сдавливании грудной клетки в диагональном направлении.
Выявить особенности формирования переломов ребер при ударном сдавливании грудной клетки в различных направлениях в зависимости от степени твердости травмирующих предметов.
НАУЧНАЯ НОВИЗНА:
Выявлено, что при динамическом сдавливании в короткий промежуток времени грудная клетка испытывает встречный удар и сдавливание, как со стороны активной силы, так и со стороны опоры, что сопровождается ее локальной и общей деформацией.
При этих условиях воздействия обнаружена различная этапность в образовании переломов ребер, проявляющаяся в количестве и последовательности формирования, характере и локализации переломов по анатомическим линиям, что зависит от формы грудной клетки, кривизны ребер в этих участках, общего направления ударного сдавливания, величины приложенной энергии и твердости травмирующих предметов' (активный пуансон, опора).
ПОЛОЖЕНИЯ, ВЫНОСИМЫЕ НА ЗАЩИТУ:
1. При ударном сдавливании грудной клетки формируются две зоны
разрушения ребер: локальная и конструкционная. Вероятность и
последовательность образования этих зон зависит от величины сдавливающей
нагрузки, направления воздействия и формы грудной клетки.
Разрушение грудной клетки может происходить по локально-конструкционному или конструкционно-локальному типу в зависимости от направления ударного сдавливания.
Характер и локализация переломов ребер позволяют определить направление ударного сдавливания (сагиттальное, фронтальное, диагональное).
4. При ударном сдавливании в сагиттальной и фронтальной плоскостях и
одинаковой твердости травмирующих предметов объем локальных переломов

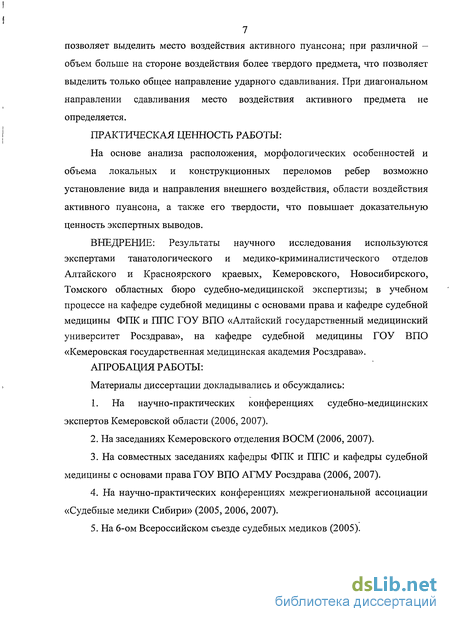

7 позволяет выделить место воздействия активного пуансона; при различной -
объем больше на стороне воздействия более твердого предмета, что позволяет
выделить только общее направление ударного сдавливания. При диагональном
направлении сдавливания место воздействия активного предмета не
определяется.
ПРАКТИЧЕСКАЯ ЦЕННОСТЬ РАБОТЫ:
На основе анализа расположения, морфологических особенностей и объема локальных и конструкционных переломов ребер возможно установление вида и направления внешнего воздействия, области воздействия активного пуансона, а также его твердости, что повышает доказательную ценность экспертных выводов.
ВНЕДРЕНИЕ: Результаты научного исследования используются экспертами танатологического и медико-криминалистического отделов Алтайского и Красноярского краевых, Кемеровского, Новосибирского, Томского областных бюро судебно-медицинской экспертизы; в учебном процессе на кафедре судебной медицины с основами права и кафедре судебной медицины ФПК и ППС ГОУ ВПО «Алтайский государственный медицинский университет Росздрава», на кафедре судебной медицины ГОУ ВПО «Кемеровская государственная медицинская академия Росздрава».
АПРОБАЦИЯ РАБОТЫ:
Материалы диссертации докладывались и обсуждались:
1. На научно-практических конференциях судебно-медицинских
экспертов Кемеровской области (2006, 2007).
На заседаниях Кемеровского отделения ВОСМ (2006, 2007).
На совместных заседаниях кафедры ФПК и ППС и кафедры судебной медицины с основами права ГОУ ВПО АГМУ Росздрава (2006, 2007).
На научно-практических конференциях межрегиональной ассоциации «Судебные медики Сибири» (2005, 2006, 2007).
На 6-ом Всероссийском съезде судебных медиков (2005).

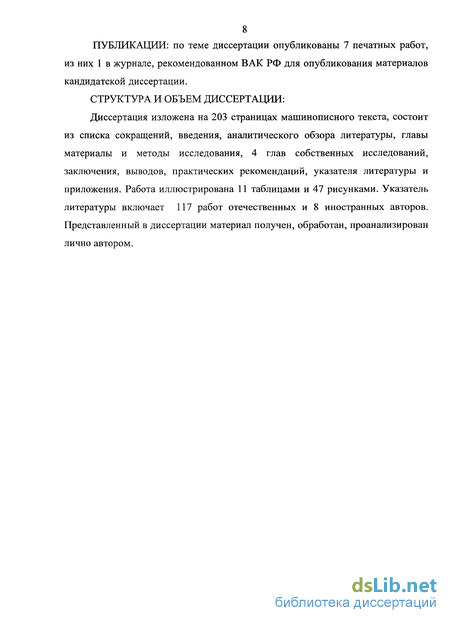

8 ІТОБЛИКАЦИИ: по теме диссертации опубликованы 7 печатных работ,
из них 1 в журнале, рекомендованном ВАК РФ для опубликования материалов
кандидатской диссертации.
СТРУКТУРА И ОБЪЕМ ДИССЕРТАЦИИ:
Диссертация изложена на 203 страницах машинописного текста, состоит из списка сокращений, введения, аналитического обзора литературы, главы материалы и методы исследования, 4 глав собственных исследований, заключения, выводов, практических рекомендаций, указателя литературы и приложения. Работа иллюстрирована 11 таблицами и 47 рисунками. Указатель литературы включает 117 работ отечественных и 8 иностранных авторов. Представленный в диссертации материал получен, обработан, проанализирован лично автором.
Переломы ребер при однократном статическом сдавливании
Для статического нагружения характерно то, что оно не меняется с течением времени или меняется незначительно. При этом все части конструкции находятся в равновесии, ускорение элементов конструкции отсутствует, или настолько ничтожно, что им можно пренебречь [Беляев Н.М., 1959].
В.Э. Янковский и А.Б. Шадымов (1997) считают, что необходимыми условиями для статического нагружения является малая скорость (метры в секунду), большая масса травмирующего предмета и длительное (десятки секунд, минуты) воздействие на тело человека. Этот вид воздействия часто называют компрессией или сдавливанием между двумя твердыми тупыми предметами, которые могут быть оба подвижны и передвигаются навстречу друг другу, либо один из предметов неподвижен (опора), другой - подвижен (активная сила). В результате такого воздействия кости и их комплексы успевают деформироваться в полном объеме, с образованием, прежде всего, конструкционных, а затем и локальных переломов.
Имеющиеся к настоящему времени исследования, посвященные повреждениям костей грудной клетки от компрессии, так или иначе, обнаруживают связь между возникшими повреждениями, формой грудной клетки и анатомо-морфологическим строением ребер [Бугуев Г.Т., 1969; Кашулин A.M., 1974; Клевно В.А., 1980, 1994; Бачу Г.С., 1980; Хохлов В.В., 1996].
Наиболее часто сдавливание грудной клетки происходит в сагиттальной или диагональной плоскостях, и редко в боковом направлении, из-за неустойчивости туловища в этом положении.
Статическое сдавливание грудной клетки в сагиттальной плоскости сопровождается уменьшением переднезаднего ее размера и увеличением поперечного. В зависимости от формы грудной клетки максимальная концентрация силовых напряжений локализуется в зоне между п/п и з/п линиями, что является следствием сгибания реберных дуг. В задних- (л/п линии) и передних (с/к линии) же отделах зарегистрирован процесс разгибания. Однако величина этих напряжений спереди меньше, чем сзади, что связано с разницей в жесткости и эластичности названных отделов и определяет этапность формирования переломов ребер [Кашулин A.M., 1974].
По Г.Т. Бугуеву (1969) максимальная прочность ребер отмечена по лопаточным линиям, что связано большей толщиной компакты и треугольной формой ребер на поперечном сечении, что считается самой жесткой конструкцией. Несмотря на это, при компрессии переломы чаще образуются по л/п линиям. Это связано с выраженностью кривизны по этим линиям, что создает наихудшие условия для успешного противодействия внешнему воздействию. Передний же отдел ребер (с/к линия) имеет минимальную толщину компакты, уплощенную форму поперечного сечения и, следовательно, наименьшую прочность. Но наименьшая кривизна и выраженная эластичность не только компенсируют недостаток прочности, но даже делают этот участок ребер более устойчивым к внешним воздействиям, нежели задние отделы.
Поэтому, в первую очередь, образуются двусторонние симметричные конструкционные сгибательные переломы, чаще 2-8 ребер, по подмышечным линиям. Их локализация зависит от формы грудной клетки. Продолжающаяся компрессия сопровождается еще большим уплощением грудной клетки с образованием симметричных разгибательных переломов по л/п и в последнюю очередь по с/к линиям. Такая последовательность формирования переломов ребер свидетельствует о конструкционно-локальном типе разрушения [Бугуев Г.Т., 1969; Кашулин A.M., 1974; Клевно В.А., 1980, 1994; Крюков В.Н, Саркисян Б.А., Янковский В.Э., 1999].
Сдавливание грудной клетки в боковом направлении приводит к уменьшению поперечного и увеличению переднезаднего размеров. Это сопровождается растяжением костной ткани боковых отделов ребер по внутренней поверхности, сжатием - по наружной. В задних и передних отделах костная ткань, наоборот, растягивается снаружи и сжимается изнутри. Такая топография напряжений в зависимости от формы грудной клетки определяет два варианта в этапности образования переломов [Бугуев Г.Т., 1969].
На грудных клетках цилиндрической формы (тип В), из-за прогиба реберных дуг, прежде всего, возникают симметричные локальные разгибательные переломы 2-9 ребер по с/п линиям. Нарастание нагрузки сопровождается еще большей деформацией грудной клетки, со сгибанием образовавшихся отломков ребер в задних и передних отделах. При этом, в первую очередь, конструкционные сгибательные переломы образуются в задних отделах (по л/п или о/п линиям), при продолжающейся компрессии - в передних отделах (по с/к линиям). Такая последовательность формирования переломов ребер свидетельствует о локально-конструкционном типе разрушения. При боковом сдавливании грудных клеток плоской (тип А) и конической (тип С) форм, вначале образуются конструкционные сгибательные переломы в задних отделах. Затем происходит разгибание реберных дуг в боковых отделах с формированием локальных переломов. В последнюю очередь возникают сгибательные переломы в передних отделах ребер. Если боковая компрессия осуществляется при вертикальном положении тела (например, придавливание частями движущегося транспорта к неподвижной преграде), на грудных клетках типа А и С кроме указанных переломов, возможно также образование симметричных конструкционных разгибательных переломов по о/п линиям или в области шеек ребер с зоной разрыва на ВКП и долома — на НКП поверхностях вследствие отгибания позвоночных отломков кзади. Кроме того, из-за наклонного расположения ребер в задних отделах позвоночные отломки подвергаются косому изгибу с элементами кручения [Саркисян Б.А, Янковский В.Э., 1999]. Своеобразная деформация грудной клетки наблюдается, когда боковое сдавливание грудной клетки с одной стороны происходит через прижатую руку. В этих условиях рука действует как ограниченный предмет, вызывая прогиб реберных дуг и образование здесь, прежде всего, локальных разгибательных, а в дальнейшем конструкционных сгибательных переломов. На противоположной стороне, где воздействует широкая поверхность, переломы ребер возникают по вышеуказанному механизму и этапности.
Характери частота образования переломов ребер в зависимости от энергии воздействия и формы грудной клетки
Из 2868 переломов ребер 988 (34,5 %) приходились на грудные клетки конической, 976 (34,0 %) - цилиндрической и 904 (31,5 %) - плоской форм. При этом средний возраст биоманекенов с конической формой грудной клетки составил 55,6 лет, с цилиндрической - 53,2 года, с плоской - 47,2 года. Более молодой возраст биоманекенов с плоской формой грудной клетки обусловил и меньшую частоту образования переломов ребер.
Из 2868 переломов 1836 (64 %) сгибательные и 1032 (36 %) разгибательные. Из 1836 сгибательных переломов 1459 (79,4 %) - полные, 126 (6,9 %) - неполные и 251 (13,7 %) - атипичные.
Из 1032 разгибательных переломов 552 (53,5 %) - полные, 377 (36,5 %) -неполные и 103 (10,0 %) - атипичные. Во второй серии по сравнению с первой резко увеличилось количество разгибательных полных (в 2,4 раза), разгибательных неполных (в 2,3 раза) и атипичных сгибательных переломов в (2,9 раза).
По расположению плоскости поперечные сгибательные переломы составили 44,0 % (1261), поперечные разгибательные - 25,8 % (739), косопоперечные сгибательные - 15,2 % (437), косопоперечные разгибательные - 5,9 % (170), косые сгибательные - 3,2 % (91), косые разгибательные - 1,4 % (40), винтообразные сгибательные 1,6 % (47), винтообразные разгибательные 2,9 % (83).
Расположение переломов ребер по анатомическим линиям в зависимости от их вида и формы грудной клетки представлено в табл. 5. Проведенный анализ частоты встречаемости переломов ребер по анатомическим линиям в зависимости от формы грудной клетки (приложение 3.1 и 3.2) показал следующее.
Имеется достоверная разница (от р 0,05 до р 0,001) в локализации конструкционных сгибательных переломов по п/п и с/п линиям в зависимости от формы грудной клетки (А и С, А и В, В и С). Так, по с/п линии переломы чаще локализуются на грудных клетках конической формы и реже - на цилиндрической. По п/п линии, наоборот, чаще на грудных клетках цилиндрической формы и реже - на конической. Кроме того, в зависимости от формы грудной клетки (А и В, В и С) имеется высокая степень достоверного различия (р 0,001) в локализации сгибательных переломов между п/п и с/к линиями. Примерно одинаково часто возникают локальные разгибательные переломы по л/п, с/к линиям и между с/к и о/г линиями на грудных клетках всех форм. Сравнительный анализ локализации переломов ребер по анатомическим линиям между первой и второй сериями экспериментов выявил: высокую степень достоверной разницы (р 0,001) в локализации конструкционных сгибательных переломов по п/п линии, между с/к и п/п, между п/п и с/п линиями и локальных разгибательных переломов по л/п линии всех форм грудных клеток; достоверную разницу в локализации конструкционных сгибательных переломов по с/п линии на грудных клетках цилиндрической формы (р 0,001) и локальных разгибательных переломов между с/к и о/г линиями - конической формы (р 0,05).
Из вышеуказанного следует, что при увеличении энергии сдавливания происходит некоторое смещение конструкционных сгибательных переломов от передних отделов ребер к боковым. При этом резко увеличивается количество разгибательных переломов по л/п линии (99 - в первой серии, 350 - во второй). Отмечается различная частота возникновения переломов отдельных ребер. В первой и второй сериях чаще всего повреждались 2-7 ребра (от 11,9 % до 17,8 %), реже - 8, 9 ребра (от 2,4 % до 5,1 %), переломы 1, 10-11 ребер встречаются нечасто (от 0,1 % до 1,1 %), повреждений 12 пар ребер не возникало; при полном ударном раздавливании (7 серия) практически все ребра повреждаются одинаково часто (2-10 ребра - по 10 %), несколько реже — 1, 11 и 12 ребра (от 2,2 % до 4,5 %). Сравнительный анализ частоты возникновения переломов отдельных ребер между первой и второй сериями выявил лишь достоверный рост количества переломов 1-х ребер во второй серии (р 0,01). Переломы остальных ребер встречаются примерно одинаково часто. Отмечается достоверное снижение встречаемости переломов 3-5 ребер в седьмой серии по сравнению с первой и второй сериями (р 0,01). Обнаружен также достоверный рост встречаемости переломов 1, 8-12 ребер в седьмой серии по сравнению с первой и второй (от р 0,05 до р 0,001). Морфологические признаки разрушения компактной костной пластинки ребра при изгибе в зоне разрыва во всех возрастных группах одинаковы (отвесные плотно сопоставляющиеся края, «веерообразные» трещины, Х- и У образные ответвления линии перелома), а в зоне долома в разных сочетаниях встречаются в виде: выкрашивания и скола компакты, образование осколков с их внедрением в губчатое вещество, продольных трещин, смятии краев перелома, черепицеобразной наложении отломков друг на друга, отщепа компакты, отгибании краев перелома кнутри или кнаружи, «валикообразного» вспучивания или «желобовидного» углубления.
Характер и частота образования переломов ребер в зависимости от энергии воздействия и формы грудной клетки
Проведенный анализ (приложение 4) выявил зависимость между локализацией сгибательных переломов и кривизной ребер в этих участках. При выраженной кривизне ребер по л/п линии (радиус кривизны менее или равен 6,1 см на 2-5 ребрах и 6,2 см - на 6-10 ребрах) сгибательные переломы располагаются именно по этой линии вне зависимости от формы грудной клетки (р 0,001). В случаях, когда по л/п линии кривизна менее выраженная (радиус кривизны более 6,4 см на 2-5 ребрах и 6,5 см - на 6-10 ребрах), а по о/п линии кривизна выраженная (радиус кривизны на 2-5 ребрах менее или равен 7,0 см, 6-10 ребрах, соответственно, 7,2 см) сгибательные переломы располагаются только по о/п линии независимо от формы грудной клетки (р 0,002). В тех случаях, когда показатели кривизны средние (радиус кривизны по л/п линии 6,1-6,5 см, а по о/п - 7,1-7,5 см) локализация этих переломов зависит от формы грудной клетки. Так, на грудных клетках плоской формы в 55 % случаев переломы располагаются между л/п и о/п линиями, в 25 % - по о/п линии и в 20 % - по л/п линии. На грудных клетках цилиндрической формы в 50 % случаев - пою/п линии, в 40 % - между л/п и о/п линиями ив 10 % - по л/п линии. На грудных клетках конической формы в 60 % случаев переломы располагаются по о/п линии, в,35 % - между л/п и о/п линиями и в 5 % - по л/п линии (р 0,01).
В последнюю очередь (5 этап) образуются конструкционные сгибательные переломы по с/к линии на стороне воздействия активного пуансона вне зависимости от кривизны ребер и формы грудной клетки.
При полном ударном раздавливании (Ер=1029 Дж) с действием активного пуансона и опоры через приведенные к туловищу руки значительно возросло количество, как сгибательных, так и разгибательных переломов. В отличие от 3-ей и 4-ой серий, где переломы преимущественно безоскольчатые, при полном ударном раздавливании они нередко оскольчато-фрагментарные. Разгибательные переломы по с/п линиям располагались на 2-11 ребрах, сгибательные от л/п до о/п линий - на 1-12 ребрах, а по с/к линиям на - 2-10 ребрах с обеих сторон. Кроме этого, почти всегда формировались двусторонние переломы ключиц, а также костей предплечья со стороны воздействия активного пуансона.
Полное ударное раздавливание сопровождается выраженной остаточной деформацией грудной клетки с уменьшением поперечного и увеличением прямого размера. Типичная локализация сгибательных и разгибательных переломов ребер при ударном сдавливании грудной клетки во фронтальной плоскости при приведенных к туловищу руках представлена на схеме (рис. 19). Ударное сдавливание грудной клетки на 2,0 см, как при отведенных от туловища руках (третья серия), так и через приведенную руку со стороны воздействия активного предмета (четвертая серия), не приводило к образованию переломов. При величине сдавливания 2,5 см на стороне воздействия активного предмета в третьей возрастной группе возникали локальные разгибательные переломы по с/п линии на уровне 3-6 ребер в 3-ей серии и 5-6 ребер - в 4-ой. Такие же переломы на стороне воздействия активного предмета формировались при сдавливании на 3,5 см, но уже на 2-7 ребрах в 3-ей серии и 3-7 ребрах - в четвертой. Сдавливание на 5,0 см сопровождалось образованием, кроме локальных разгибательных переломов 2-8 ребер по с/п линии на стороне воздействия активного предмета (в обеих сериях), разгибательных переломов по с/п линии со стороны опоры на грудных клетках цилиндрической формы на 4-6 ребрах в 3-ей и 3-6 ребер в 4-ой сериях. На грудных клетках плоской и конической форм возникали конструкционные сгибательные переломы от о/п до л/п линий со стороны воздействия активного предмета в 3-ей серии на уровне 2-7 ребер, в 4-ой - 3-6 ребер. При величине сдавливания 8,0 см формировались аналогичные по характеру и локализации переломы, как и при сдавливании на 5,0 см, но с увеличением количества поврежденных ребер по каждой линии. Кроме этого, на грудных клетках цилиндрической формы возникали сгибательные переломы от о/п до л/п линий на стороне воздействия активного предмета в 3-ей серии на уровне 2-8 ребер, в 4-ой - 3-6 ребер; на грудных клетках плоской и конической форм - такие же по характеру и локализации переломы и со стороны опоры в 3-ей серии на уровне 3-7 ребер, в 4-ой - 4-8 ребер. Сдавливание на 12,0 см в обеих сериях формировало: разгибательные переломы 2-10 ребер по с/п линии и сгибательные переломы 2-9 ребер от о/п до л/п линий со стороны воздействия активного предмета на грудных клетках всех форм; разгибательные переломы 2-8 ребер по с/п линии со стороны опоры на грудных клетках цилиндрической формы; сгибательные переломы 2-8 ребер от о/п до л/п линий на стороне опоры на грудных клетках плоской и конической форм. При сдавливании на 16,0 см в третьей серии возникали такие же локальные разгибательные переломы по с/п линии, но уже 2-11 ребер на стороне воздействия активного предмета и 2-9 ребер на стороне опоры. Кроме двусторонних сгибательных переломов от о/п до л/п линий (2-11 ребер на стороне воздействия активного предмета и 2-8 ребер на стороне опоры), формировались сгибательные переломы 3-5 ребер по с/к линии на стороне воздействия активного предмета в третьей возрастной группе. При сдавливании без ограничения нагрузки в 3-ей серии, кроме увеличения количества переломов и по тем же линиям, что и при сдавливании на 16,0 см, в третьей возрастной группе возникали сгибательные переломы 3-5 ребер по с/к линии и на стороне опоры. Сдавливание на 16,0 см и без ограничения сдавливающей нагрузки в четвертой серии сопровождается образованием двусторонних локальных и конструкционных переломов по тем же линиям, но на большем количестве ребер и независимо от формы грудной клетки. Кроме этого, на последнем этапе, возникают сгибательные переломы 3-6 ребер по с/к линии на стороне воздействия активного предмета. На этой же стороне отмечен и перелом ключицы. Таким образом, при ударном сдавливании в боковом направлении при отведенных от туловища руках, а также через приведенную руку только со стороны воздействия активного предмета этапность в образовании переломов ребер напрямую зависит от формы грудной клетки. Анализируя результаты экспериментального моделирования ударного сдавливания грудной клетки во фронтальной плоскости с отведенными от туловища руками механизмы и последовательность образования переломов ребер можно представить следующим образом (рис. 20а и 206).
Характер и частота образования переломов ребер в зависимости от энергии воздействия и формы грудной клетки
При ударном сдавливании с воздействием активного пуансона спереди (по диагонали спереди назад) в экспериментах с величиной сдавливания 2,0 и 2,5 см, повреждений ребер не возникало.
При величине сдавливания 3,5 см во второй и третьей возрастных группах формировались неполные разгибательные переломы 3-6 ребер на стороне опоры по з/п линии или между з/п и л/п линиями. Если сдавливание производилось на 5,0 см, в этих же возрастных группах возникали и полные разгибательные переломы на стороне опоры по тем же линиям, но уже 2-8 ребер. Кроме того, в третьей возрастной группе образовались также неполные сгибательные переломы 4-6 ребер от с/п до о/п линий на стороне воздействия активного предмета. В первой возрастной группе начинали формироваться разгибательные переломы 3-6 ребер со стороны опоры по тем же линиям, что и во второй и третьей возрастных группах. При сдавливании на 8,0 см характер и локализация переломов оставались неизменными, увеличивалось только количество поврежденных ребер: разгибательные переломы на 2-9 ребрах во второй и третьей возрастных группах и на 2-8 ребрах - в первой возрастной группе; сгибательные - на 3-7 ребрах во второй и третьей возрастных группах. При величине сдавливания 12,0 см, кроме разгибательных переломов 2-9 ребер со стороны опоры, сгибательных переломов 3-8 ребер от с/п до о/п линий на стороне воздействия активного предмета, возникали сгибательные переломы 3-6 ребер по с/к линии или между с/к и п/п линиями на стороне опоры. Если величина сдавливания составляла 16,0 см, кроме увеличения количества поврежденных ребер по вышеуказанным линиям, формировались разгибательные переломы на стороне воздействия активного предмета, как правило, на уровне 3-6 ребер между п/п и с/к линиями. При воздействии спереди без ограничения сдавливающей нагрузки получены: разгибательные переломы 2-11 ребер по з/п линии, между з/п и л/п линиями на стороне опоры; разгибательные переломы 2-8 ребер по п/п линии, между п/п и с/к линиями на стороне воздействия активного предмета; сгибательные переломы 2-10 ребер от с/п до о/п линий на этой же стороне; сгибательные переломы 1-8 ребер по с/к линии, между с/к и п/п линиями на стороне опоры; а также поперечный сгибательный перелом ключицы на стороне опоры. Учитывая результаты экспериментального моделирования ударного сдавливания грудной клетки в диагональном направлении спереди назад и справа налево, механизмы и последовательность образования переломов ребер можно представить следующим образом (рис. 22). Такое направление ударного сдавливания вызывает уменьшение косого размера по направлению воздействия и увеличение перпендикулярного. Реберные дуги со стороны воздействия выпрямляются, а в перпендикулярном сгибаются еще больше. На первом этапе возникают локальные разгибательные переломы 2-12 ребер со стороны опоры по з/п линии или между з/п и л/п линиями. Дальнейшее нагружение приводит на втором этапе к образованию конструкционных сгибательных переломов 1-10 ребер со стороны воздействия активного пуансона от с/п до о/п линий. Увеличение давящей нагрузки сопровождается на третьем этапе образованием конструкционных сгибательных переломов 1-10 ребер по с/к или между с/к и п/п линиями со стороны опоры. На последнем 4-ом этапе возникали локальные разгибательные переломы 2-10 ребер по п/п или между с/к и п/п линиями со стороны действия активного пуансона. Анализ локализации переломов по анатомическим линиям в зависимости от кривизны ребер (приложение 4) показал следующую взаимосвязь в расположении конструкционных сгибательных переломов. Если ребра по л/п линии имеют выраженную кривизну (радиус кривизны менее 6,2 см на 2-7 ребрах и 6,4 см - на 8-10 ребрах), а по з/п линии - менее выраженную кривизну (радиус кривизны более 10,5 см на 2-7 ребрах и 10,8 см - на 8-10 ребрах), то переломы располагаются по л/п линии независимо от формы грудной клетки (р 0,001). В тех случаях, когда по л/п линии кривизна менее выражена (радиус кривизны более 6,5 см на 2-7 ребрах и 6,8 см - на 8-10 ребрах), а по з/п линии, наоборот, более выражена (радиус кривизны менее 9,5 см и 9,9 см, соответственно), сгибательные переломы располагаются по з/п линии на грудных клетках всех форм (р 0,002). Если кривизна не выражена и по л/п линии (радиус кривизны более 6,5 см на 2-7 ребрах и 6,8 см - на 8-10 ребрах) и по з/п линии (радиус кривизны более 10,5 см и 10,8 см), а по с/п линии выраженная (радиус менее 11,3 см на 2-7 ребрах и 11,6 см на 8-10 ребрах), то эти переломы чаще располагаются по с/п линии, реже — между с/п и з/п линиями независимо от формы грудной клетки (р 0,05). При выраженной кривизне по о/п линии (радиус кривизны менее 6,8 см на 2-7 ребрах и 7,0 см - на 8-10 ребрах), переломы располагаются только по этой линии на всех формах грудной клетки (р 0,001). При резко выраженной кривизне по п/п линии (радиус кривизны менее 10,5 см на 2-7 ребрах и 10,7 см - на 8-10 ребрах), и не выраженной по с/к линии (радиус кривизны более 12,0 см на 2-5 ребрах и 12,3 см - на 6-10 ребрах), сгибательные переломы располагаются между п/п и с/к линиями независимо от формы грудной клетки (р 0,01). Если кривизна по этим линиям приблизительно одинаковая, переломы локализуются только по с/к линии (р 0,001). При средней выраженности кривизны по о/п линии (радиус кривизны в пределах 6,8-7,3 см на 2-7 ребрах и 7-7,5 см на 8-10 ребрах) и л/п линии (радиус кривизны 6,2-6,5 см и 6,4-6,8 см, соответственно) расположение сгибательных переломов в определенной степени зависит от формы грудной клетки: на грудных клетках плоской формы 80,5 % переломов локализуются по л/п, 19,5 % - по о/п линиям; на грудных клетках цилиндрической формы 72,2 % переломов локализуются по л/п и 27,8 % - по о/п линиям; на грудных клетках конической формы - 60,8 % и 39,2 %, соответственно (р 0,01). При полном ударном раздавливании (Ер=1029 Дж) с действием активного пуансона по диагонали спереди значительно возросло количество, как сгибательных, так и разгибательных переломов. В отличие от предыдущей 5-ой серии, где переломы преимущественно безоскольчатые, при полном ударном раздавливании (7 серия) переломы нередко оскольчато-фрагментарные (17 % всех переломов). Локальные разгибательные переломы располагались сзади на 2-12 ребрах (по з/п линии, между з/п и л/п линиями), спереди — на 2-10 ребрах (по п/п линии, между п/п и с/к линиями).
