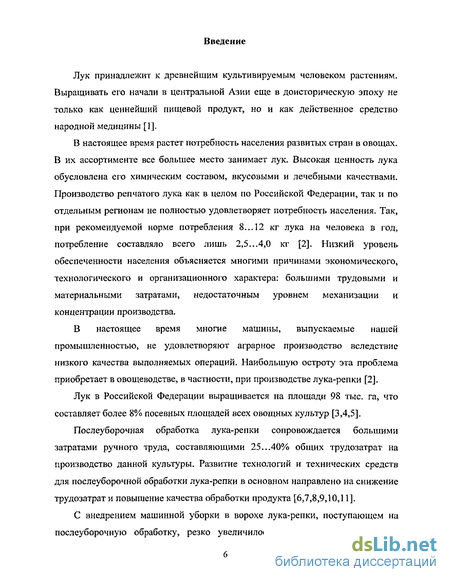

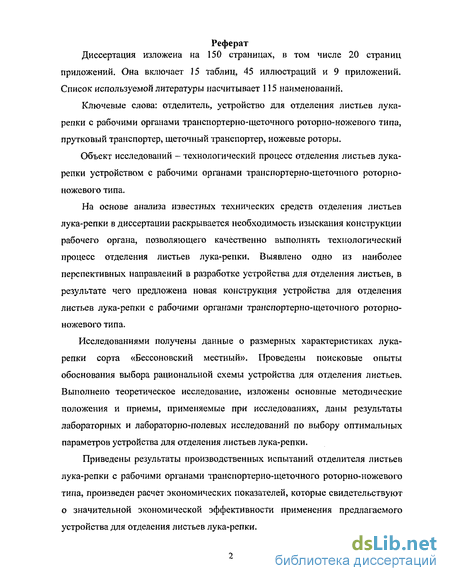

Введение к работе
Лук принадлежит к древнейшим культивируемым человеком растениям. Выращивать его начали в центральной Азии еще в доисторическую эпоху не только как ценнейший пищевой продукт, но и как действенное средство народной медицины [1].
В настоящее время растет потребность населения развитых стран в овощах. В их ассортименте все большее место занимает лук. Высокая ценность лука обусловлена его химическим составом, вкусовыми и лечебными качествами. Производство репчатого лука как в целом по Российской Федерации, так и по отдельным регионам не полностью удовлетворяет потребность населения. Так, при рекомендуемой норме потребления 8... 12 кг лука на человека в год, потребление составляло всего лишь 2,5...4,0 кг [2]. Низкий уровень обеспеченности населения объясняется многими причинами экономического, технологического и организационного характера: большими трудовыми и материальными затратами, недостаточным уровнем механизации и концентрации производства.
В настоящее время многие машины, выпускаемые нашей промышленностью, не удовлетворяют аграрное производство вследствие низкого качества выполняемых операций. Наибольшую остроту эта проблема приобретает в овощеводстве, в частности, при производстве лука-репки [2].
Лук в Российской Федерации выращивается на площади 98 тыс. га, что составляет более 8% посевных площадей всех овощных культур [3,4,5].
Послеуборочная обработка лука-репки сопровождается большими затратами ручного труда, составляющими 25...40% общих трудозатрат на производство данной культуры. Развитие технологий и технических средств для послеуборочной обработки лука-репки в основном направлено на снижение трудозатрат и повышение качества обработки продукта [6,7,8,9,10,11].

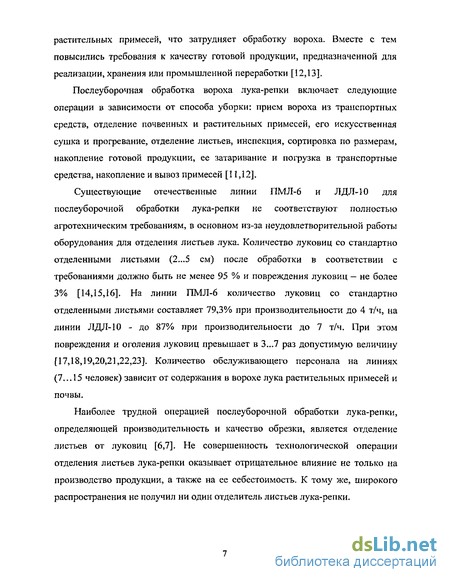

С внедрением машинной уборки в ворохе лука-репки, поступающем на послеуборочную обработку, резко увеличилось содержание почвенных и растительных примесей, что затрудняет обработку вороха. Вместе с тем повысились требования к качеству готовой продукции, предназначенной для реализации, хранения или промышленной переработки [12,13].
Послеуборочная обработка вороха лука-репки включает следующие операции в зависимости от способа уборки: прием вороха из транспортных средств, отделение почвенных и растительных примесей, его искусственная сушка и прогревание, отделение листьев, инспекция, сортировка по размерам, накопление готовой продукции, ее затаривание и погрузка в транспортные средства, накопление и вывоз примесей [11,12].
Существующие отечественные линии ПМЛ-6 и ЛДЛ-10 для послеуборочной обработки лука-репки не соответствуют полностью агротехническим требованиям, в основном из-за неудовлетворительной работы оборудования для отделения листьев лука. Количество луковиц со стандартно отделенными листьями (2...5 см) после обработки в соответствии с требованиями должно быть не менее 95 % и повреждения луковиц — не более 3% [14,15,16]. На линии ПМЛ-6 количество луковиц со стандартно отделенными листьями составляет 79,3% при производительности до 4 т/ч, на линии ЛДЛ-10 - до 87% при производительности до 7 т/ч. При этом повреждения и оголения луковиц превышает в 3...7 раз допустимую величину [17,18,19,20,21,22,23]. Количество обслуживающего персонала на линиях (7,.. 15 человек) зависит от содержания в ворохе лука растительных примесей и почвы.
Наиболее трудной операцией послеуборочной обработки лука-репки, определяющей производительность и качество обрезки, является отделение листьев от луковиц [6,7]. Не совершенность технологической операции отделения листьев лука-репки оказывает отрицательное влияние не только на производство продукции, а также на ее себестоимость. К тому же, широкого распространения не получил ни один отделитель листьев лука-репки.

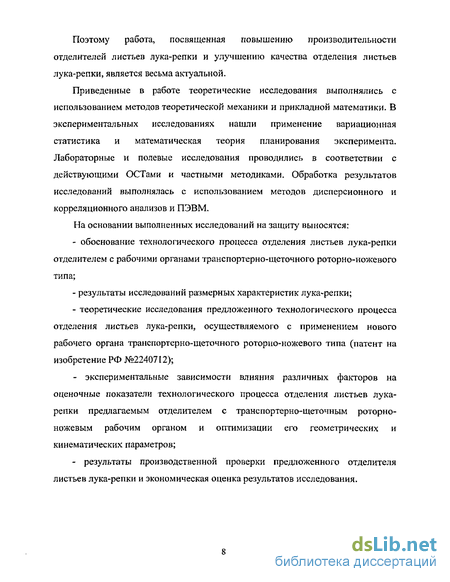

Поэтому работа, посвященная повышению производительности отделителей листьев лука-репки и улучшению качества отделения листьев лука-репки, является весьма актуальной.
Приведенные в работе теоретические исследования выполнялись с использованием методов теоретической механики и прикладной математики. В экспериментальных исследованиях нашли применение вариационная статистика и математическая теория планирования эксперимента. Лабораторные и полевые исследования проводились в соответствии с действующими ОСТами и частными методиками. Обработка результатов исследований выполнялась с использованием методов дисперсионного и корреляционного анализов и ПЭВМ.
На основании выполненных исследований на защиту выносятся; обоснование технологического процесса отделения листьев лука-репки отделителем с рабочими органами транспортерно-щеточного роторно-ножевого типа; результаты исследований размерных характеристик лука-репки; теоретические исследования предложенного технологического процесса отделения листьев лука-репки, осуществляемого с применением нового рабочего органа транспортерно-щеточного роторно-ножевого типа (патент на изобретение РФ №2240712); экспериментальные зависимости влияния различных факторов на оценочные показатели технологического процесса отделения листьев лука-репки предлагаемым отделителем с транспортерно-щеточным роторно-ножевым рабочим органом и оптимизации его геометрических и кинематических параметров; результаты производственной проверки предложенного отделителя листьев лука-репки и экономическая оценка результатов исследования.
Классификация и анализ существующих способов и технических средств для отделения листьев лука-репки

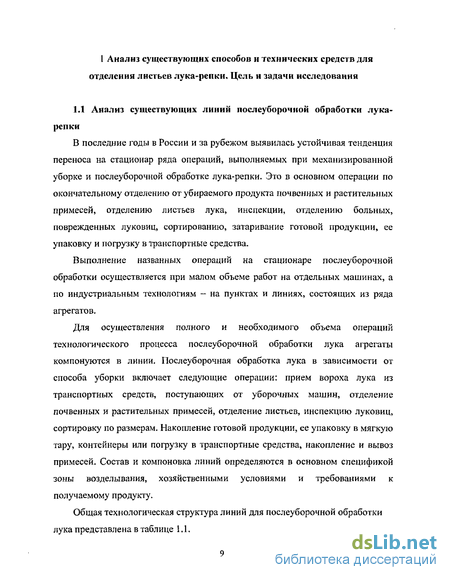

Для выбора направления совершенствования и разработки технологии, машин и агрегатов нами проведен анализ существующих технологий способов послеуборочной обработке лука по способу отделения листьев и технических средств для отделения. По способу технологического процесса отделения листьев лука-репки линии подразделяются на линии, в состав которых могут входить устройства, осуществляющие отминку, обрыв и резание листьев. Связь агрегатов в технологической схеме линии осуществляется посредством ленточных транспортеров общего назначения или непосредственной стыковкой агрегатов. Поэтому при анализе структуры линий одним из основных качественных показателей послеуборочной обработки листьев лука-репки является количество переходов продукта (луковиц) от одного агрегата (транспортера) к другому, что непосредственно сказывается на повреждении продукции.
Проведем анализ общей технологической структуры отечественных и зарубежных линий для послеуборочной обработки лука-репки по содержанию технологических операций представленных в таблице 1.2.
Из анализа таблицы 1.2 видно, что максимальное число переходов продукта на линиях достигает 16, а это неизбежно приводит к значительному повреждению луковиц. Одним из перспективных направлений в совершенствовании технологической схемы линии является снижение количества переходов продукта. Эта цель может быть достигнута совмещением технологических операций на одной машине или агрегате, что позволит также снизить энерго- и металлоемкость конструкций.
Сравнительная оценка отечественных и зарубежных линий для послеуборочной обработки лука показывает, что в зарубежных линиях отсутствует технологическая операция удаления почвенных и растительных примесей. Это связано с предварительной очисткой вороха лука на линиях первичной доработки, а это приводит к увеличению повреждения продукта до 12%. В отечественных линиях в устройствах для отделения листьев лука отсутствует ориентация листьев в зону их отделения, в результате чего резко снижается количество луковиц со стандартно отделенными листьями (20...50 мм).
Отделение листьев лука - одна из основных специфических трудоемких операций послеуборочной товарной обработки лука. Имеющиеся рабочие органы для осуществления этой операции не в полной мере отвечают современным требованиям, предъявляемым к машинам по производительности и качеству выполняемой операции.
Разработкой и совершенствованием технических средств для послеуборочной обработки лука в нашей стране занимаются НПО ВИСХОМ, ГСКБ по машинам для овощеводства (г. Москва), ВНИИО, Пензенская ГСХА, агрокомбинат "Арзамас" (Нижегородская обл.).
За рубежом выпускаются линии в целом и отдельные устройства различными фирмами в Италии, Великобритании, США, Голландии, Германии, Венгрии и Польше [5,6,9]. Для анализа существующих технических средств и выбора направления совершенствования и разработки оборудования для отделения листьев лука нами разработана классификация устройств (рисунок 1.1) по способу отделения листьев, типу отделяющего устройства, конструкции исполняющего рабочего органа и способу ориентации листьев лука перед отделением [7,22,23,28]. По способу технологического процесса отделителя листьев лука-репки разделяются на устройства, осуществляющие: 1) отминку; 2) обрыв; 3) резание. Отминку листьев лука осуществляют устройства барабанного типа. Они представляют собой барабаны с вращающимися внутри исполняющими рабочими органами. Отделение листьев происходит за счет интенсивного ворошения луковиц с отминанием стеблей при многократном воздействии рабочих органов [23,24]. Обрыв листьев лука происходит при использовании отделителей вальцового типа. Исполняющим рабочим органом являются встречно-вращающиеся вальцы, которые захватывают листья, подводят луковицы до упора в вальцы и обрывают листья. Отделение листьев лука резанием происходит под воздействием рабочих органов ножевого типа на предварительно сориентированные листья в зоне обрезки [33]. Чтобы достичь большей полноты отделения листьев лука, необходимо сориентировать луковицы листьями в зону их отделения. Для этой цели применяются устройства, которые можно разделить на активные и пассивные. К активным относятся вальцовые, вентиляторные, колеблющие, шнековые. К пассивным - эластичные шторки и прутки [22,25,26,27,28]. Рассмотрим каждый из способов отделения листьев лука-репки и используемые при этом технические средства. Отминочные барабаны используют для обработки вороха сухого, хорошо вызревшего лука с тонкостебельными листьями. Внутри барабана размещают вращающий вал с радиально расположенными на нем исполняющими органами, которые ворошат поступающий в барабан материал, одновременно отминают листья и продвигают луковицы по барабану к выходу [22,24]. Различают следующие конструкции исполняющих рабочих органов отминочных барабанов (рисунок 1.2): сплошной, пальцевидный, конусообразный, серповидный, лопастной, планчатый, с криволинейными ножами. Сплошной исполняющий рабочий орган отминочного барабана (рисунок 1.2,а) обладает низкой отделяющей способностью из-за отсутствия устройства направляющего листья лука в зону отделения между барабаном и рабочим органом, хотя обладает относительно высокой производительностью [22,24]. Пальцевый рабочий орган (рисунок 1.2,6) используется в барабане машины ЛПС-6А отечественной линии ПМЛ-6 для послеуборочной обработки лука-репки. С целью устранения наматывания луковой массы и растительных примесей, на валу ворошилки рабочие органы могут быть выполнены конусообразной формы (рисунок 1.2,в) или серповидной (рисунок 1.2,г) [22,26,28]. Для повышения надежности работы при излишней загрузке луковой массы рабочие органы выполняют с лопастями (рисунок 1.2,д, е) с планками (рисунок 1.2,ж) [22,26], с криволинейными ножами на концах пальцев (рисунок 1.2,з) [29].
Определение длины зоны ориентации луковиц листьями вниз
Загрузочный транспортер 2 предназначен для приема вороха лука-репки от отделителя примесей и равномерной плавной подачи на прутковый транспортер 3.
Прутковый транспортер 3 предназначен для перемещения вороха лука-репки со скоростью, позволяющей ориентироваться луковицам листьями вниз между прутками под воздействием воздушного потока в зону обрезки. Полотно пруткового транспортера 3 состоит из обрезиненных прутков 4 диаметром 24 мм, закрепленных на трех полосах резино-тканевой ленты шириной 100 мм. Привод пруткового транспортера 3 осуществляется от мотор-редуктора с электродвигателем мощностью 2,2 кВт посредством цепной передачи.
Ножевые роторы 5 предназначены для обрезки листьев лука-репки сориентированных между прутками вниз в зону отделения. Ножевые роторы 5 с горизонтальной осью встречного вращения относительно движения пруткового транспортера 3 имеют между ножами планки 6. Каждый ножевой ротор снабжен кожухом 7. Наличие кожухов 7 и планок 6, позволяет работать ножевым роторам по принципу диаметрального вентилятора и отводить воздушный поток с поверхности пруткового транспортера 3.
Привод ножевых роторов 5 осуществляется клиноременной передачей от электродвигателя мощностью 3 кВт.
Поперечные щеточные транспортеры 8 установлены поперек пруткового транспортера 3 и предназначены для равномерного распределения вороха лука-репки на поверхности пруткового транспортера 3 и интенсификации процесса ориентации листьев вдоль прутков 4. Поперечные щеточные транспортеры 8 на своей поверхности имеют эластичные щетки, расположенные в шахматном порядке. Привод щеточных транспортеров 8 осуществляется посредством цепной передачи.
Направители воздушного потока 9 установлены впереди ножевых роторов 5, выше пруткового транспортера 3 и предназначены для направленного отвода воздуха с поверхности пруткового транспортера 3. Направители 9 выполнены из эластичного материала.
Встряхиватели 10 предназначены для активизации процесса рассредоточения вороха лука-репки на поверхности пруткового транспортера 3. Встряхиватели 10 выполнены в виде эллиптических звездочек и установлены под рабочей ветвью пруткового транспортера 3 между ножевыми роторами 5. Привод встряхивателей осуществляется посредством цепной передачи.
Транспортеры отходов 11 предназначены для отвода обрезанных листьев лука-репки. Привод транспортеров осуществляется посредством цепной передачи.
Технологический процесс. Загрузочный транспортер 2 подает ворох лука-репки, предварительно очищенный от почвенных и растительных примесей на прутковый транспортер 3. При попадании вороха лука на поверхность пруткового транспортера часть луковиц, у которых листья расположены вдоль прутков 4, сразу же ориентируются листьями вниз между прутками 4, а другая часть луковиц располагается листьями поперек прутков 4 пруткового транспортера 3. При вращении ножевых роторов, работающих по принципу диаметральных вентиляторов, ножи ротора и планки 6 захватывают воздух во входном отверстии кожуха 7 и отводят воздушный поток из зоны отделения листьев и с поверхности пруткового транспортера 3, усиливая этим ориентацию листьев лука вниз между прутками в зону обрезки листьев. Наличие спереди ножевых роторов 5 направителей воздушного потока 9 позволяет направленно отводить поток воздуха из зоны обрезки листьев и с поверхности пруткового транспортера. При этом луковицы эффективно ориентируются листьями вниз. К тому же установка направителей воздушного потока 9 способствует повороту луковиц до наклонного положения, при соприкосновении листьев с направителями, и ориентации листьями вниз под действием направленного воздушного потока.
Сориентированные листья вниз между прутками обрезаются первыми, по ходу технологического процесса, ножами ножевого ротора 5 по всей ширине пруткового транспортера 3. Установка планок 6 между ножами по диаметру ротора дополнительно увеличивает всасывание и отвод воздушного потока из зоны обрезки листьев и с поверхности пруткового транспортера 3. Обрезанные листья в воздушном потоке проходят внутрь ножевого ротора 5 и затем выходят под действием центробежных сил через выходное отверстие кожуха 7. Достигая первого, по ходу технологического процесса, поперечного щеточного транспортера, полотно которого движется поперек направления движения пруткового транспортера 3, луковицы с необрезанными и расположенными поперек прутков транспортера 3 листьями, подвергаются воздействию эластичных щеток, в результате чего листья поворачиваются вдоль прутков и ориентируются под воздействием воздушного потока вниз между прутками 4 пруткового транспортера 3 в зону обрезки ножевых роторов 5. Встряхиватели 10 дополнительно интенсифицируют процесс ориентации листьев луковиц. В результате воздействия воздушного потока, поперечного щеточного транспортеpa 8, направ ителей воздушного потока 9, встряхивателей 10 происходит практически полная ориентация луковиц листьями вниз и обрезка вторым, по ходу технологического процесса, ножевым ротором 5 по всей ширине пруткового транспортера 3.
После зоны второго ножевого ротора 5 луковицы, ранее не сориентированные листьями вниз или при наличии большой остаточной длины листьев, подвергаются воздействию второго поперечного щеточного транспортера 8, второго встряхивателя 10, третьего направителя воздушного потока 9 аналогично первым. При этом листья луковиц обрезаются третьим ножевым ротором 5. Далее обрезанные луковицы сходят с пруткового транспортера 3 по назначению, а обрезанные листья удаляются из отделителя транспортерами отходов П.
Как отмечалось ранее, особенность состава вороха лука-репки, поступающего на отделитель листьев в составе линии для послеуборочной обработки, заключается в том, что листья луковиц имеет различную длину и различную жесткость, что в дальнейшем усложняет процесс ориентации листьев вниз в зону обрезки, а это в итоге складывается на качество обрезки листьев лука.
В предлагаемой функциональной схеме устройства для отделения листьев лука есть ряд существенных отличий от принятых за аналоги элементов известных конструкций, обусловленных тем, что процесс отделения листьев лука включает следующие фазы:
Результаты исследования по обоснованию оптимальных геометрических и кинематических параметров устройства для отделения листьев лука-репки с рабочими органами транспортерно-щеточного роторно-ножевого типа
Наличие спереди ножевых роторов 5 направителей воздушного потока 9 позволяет направленно отводить поток воздуха из зоны обрезки листьев. При этом луковицы эффективно ориентируются листьями вниз. Сориентированные листья вниз между прутками обрезаются гервыми, по ходу технологического процесса, ножами ножевого ротора 5 по всей ширине пруткового транспортера 3. Обрезанные листья в воздушном потоке проходят внутрь ножевого ротора 5 и затем выходят под действием центробежных сил через выходное отверстие кожуха 7.
Достигая первого, по ходу технологического процесса, поперечного щеточного транспортера, полотно которого движется поперек направления движения пруткового транспортера 3, луковицы с необрезанньши и расположенными поперек прутков транспортера 3 листьями, подвергаются воздействию эластичных щеток, в результате чего листья поворачиваются вдоль прутков и ориентируются под воздействием воздушного потока вниз между прутками. Встряхиватели 10 дополнительно интенсифицируют процесс ориентации листьев луковиц. В результате воздействия воздушного потока, поперечного щеточного транспортера 8, направителеи воздушного потока 9, встряхивателей 10 происходит практически полная ориентация луковиц листьями вниз и обрезка вторым, по ходу технологического процесса, ножевым ротором 5 по всей ширине пруткового транспортера 3.
После зоны второго ножевого ротора 5процесс ориентации листьев и их обрезка третьим ножевым ротором повторяется аналогично второму ножевому ротору. Далее обрезанные луковицы сходят с пруткового транспортера 3 по назначению, а обрезанные листья удаляются из отделителя транспортерами отходов 11.
При планировании эксперимента первоначально выбирается критерий оптимизации, который должен иметь ясный физический смысл и количественную оценку [102... 105]. Для любого отделителя листьев лука-репки оценочными критериями процесса являются качество отделения листьев лука, повреждаемость луковиц, производительность и энергоемкость. В данном случае, в качестве критерия оптимизации нами принято качество отделения листьев лука-репки, а критерий повреждаемость луковиц использовался как ограничение. При исследовании процесса отделения листьев лука-репки были выявлены факторы, влияющие на процесс работы, и первоначально было их выбрано более 15, которые характеризовали конструктивно-режимные параметры экспериментального отделителя листьев лука-репки, технологические условия протекания процесса, а также физико-механические свойства вороха лука-репки и его составляющих. При исследованиях невозможно охватить влияние всех факторов и их взаимодействия. Поэтому, на основании априорной информации, а также исходя из конкретных задач исследования, были выделены наиболее существенные факторы. Причем, некоторые из них в процессе исследований не изменялись и были закреплены на постоянных уровнях.
В последующем проводился отсеивающий эксперимент, по результатам которого после обработки получалась информация о значимости каждого параметра, что позволило исключить из дальнейшего рассмотрения малозначимые факторы и, следовательно, сократился объем дальнейших исследований. Для проведения отсеивающего эксперимента составляем матрицу с учетом первоначально выделенных факторов (таблица 4.2) путем случайного смешивания двух полуреплик типа 24 1. Одну полуреплику отнесли к факторам X) -Хд, другую - к факторам Хз - Х8. Число опытов в матрице должно быть кратным 2к и превышать число к+1 (к — число факторов) [103,105]. Поэтому в матрицу были включены опыты 9 и 10, образованные случайной выборкой из обеих полуреплик. План эксперимента был рандомезирован с помощью таблиц случайных чисел.
Матрица планирования отсеивающего эксперимента с результатами опытов представлены в таблице 4.2, в левой части которой приведен план эксперимента в кодированной форме, в столбце Y даны средние арифметические значения качества отделения листьев лука, а в столбцах Yi и Y; результаты экспериментов после корректировок.
Зависимость качества отделения листьев лука-репки и повреждения луковиц от скорости поперечного щеточного транспортера
Для определения связей между отдельными параметрами устройства для отделения листьев лука-репки, при проведении теоретических и лабораторных исследований, пользовались приближенными схемами изучаемых процессов и некоторыми допущениями. Поэтому, аналитические выражения полученных соотношений требуют дополнительной проверки в реальных полевых условиях. Цель лабораторно-полевых исследований — в реальных условиях проверить возможность применения устройства для отделения листьев лука-репки и определить оптимальные значения его конструктивных параметров. Поставленная в исследованиях цель предусматривает решение следующих задач: - изучить зависимость качества отделения листьев лука-репки от скорости пруткового транспортера, от подачи вороха лука-репки на прутковый транспортер, от зазора между прутками пруткового транспортера и щетками щеточного транспортера, от скорости щеточного транспортера; - установить оптимальные значения параметров устройства для отделения листьев лука-репки, обеспечивающие наилучшее отделение листьев лука-репки. Лабораторно-полевые исследования устройства для отделения листьев лука-репки с рабочими органами транспортерно-щеточного роторно-ножевого типа проводились в ООО «Агрокомплект» г. Пенза на послеуборочной обработке лука-репки сорта «Бессоновский местный». Методика экспериментальных исследований была разработана на основе методик испытаний машин для уборки овощных и бахчевых культур, корнеплодов, а также на основе общих методик поведения экспериментальных исследований и обработки опытных данных [50, 63].
Исследования проводились с использованием экспериментального отделителя листьев лука-репки с рабочими органами транспортерно-щеточного ро-торно-ножевого типа (рисунок 5Л), разработанного на кафедре «Сельскохозяйственные машины» Пензенской ГСХА.
Отделитель листьев лука-репки (рисунок 5Л) состоит из рамы 1, загрузочного транспортера 2, пруткового транспортера 3, прутков 4, ножевых роторов 5 встречного вращения относительно направления движения пруткового транспортера 3,планок 6, кожухов 7, установленных эквидистантно каждому ротору по всей их длине. Над прутковым транспортером, в промежутках между ножевыми роторами, расположен поперечный щеточный транспортер 8 с эластичными пальцами. Впереди ножевых роторов 5, выше пруткового транспортера 3, установлены направители воздушного потока 9. Под рабочей ветвью прутково- го транспортера 3, между ножевыми роторами 5, установлены встряхиватели 10. Под ножевыми роторами 5 установлены транспортеры отходов 11, отводящие обрезанные листья луковиц.
Прутковый транспортер состоит из прутков диаметром 24 мм. Привод пруткового транспортера осуществляется через цепную передачу от мотора редуктора с электродвигателем мощностью 2,2 кВт.
Ножевые роторы имеют прямолинейные ножи установленные по всей ширине пруткового транспортера. Привод ножевых роторов осуществляется кли-ноременной передачей от электродвигателя мощностью 3 кВт. Прутковый транспортер перемещает ворох лука-репки со скоростью, позволяющей прутками и воздушному потоку, отводимому из зоны отделения листьев лука ножевыми роторами, ориентировать луковицы листьями вниз в зону их отделения. Ножевые роторы с кожухами, установленными каждому ротору эквидистантно, работают по принципу диаметрального вентилятора и поэтому они одновременно отводят из зоны отделения воздух, способствуя эффективной ориентации луковиц листьями вниз, и одновременно обрезают сориентированные вниз листья луковиц.
Отделение листьев лука-репки осуществляется следующим образом. При работе отделителя загрузочный транспортер 2 подает ворох лука на прутковый транспортер 3. Вращаясь, ножевые роторы 5 подают воздух в ротор по радиальному направлению или близкому к нему. При этом листья луковиц прижимаются к пруткам 4, захватываются эластичными пальцами и луковицы ориентируются листьями вниз. Сориентированные луковицы листьями вниз обрезаются первым, по ходу технологического процесса, ножевым ротором 5. Обрезанные листья в воздушном потоке проходят через выходное отверстие кожуха на транспортер. Достигая первого, по ходу технологического процесса поперечного щеточного транспортера, который движется поперек направления движения пруткового транспортера 3, луковицы с необрезанными листьями и расположенными поперек прутков транспортера 3 подвергаются воздействию эластичных пальцев, в результате чего листья поворачиваются вдоль прутков и ориентируются под воздействием воздушного потока вниз между прутками 4 пруткового транспортера 3 в зону обрезки ножевых роторов 5. Встряхиватели 10 дополнительно интенсифицируют процесс ориентации листьев луковиц. В результате воздействия воздушного потока, транспортерно-пальчатых ворошилок 8, направителей воздушного потока 9, встряхивателей 10 происходит практически полная ориентация луковиц листьями вниз и обрезка вторым по ходу технологического процесса ножевым ротором 5 по всей ширине пруткового транспортера 3.
