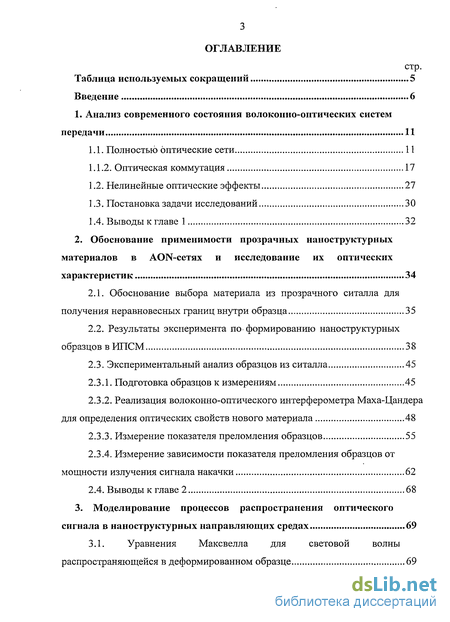

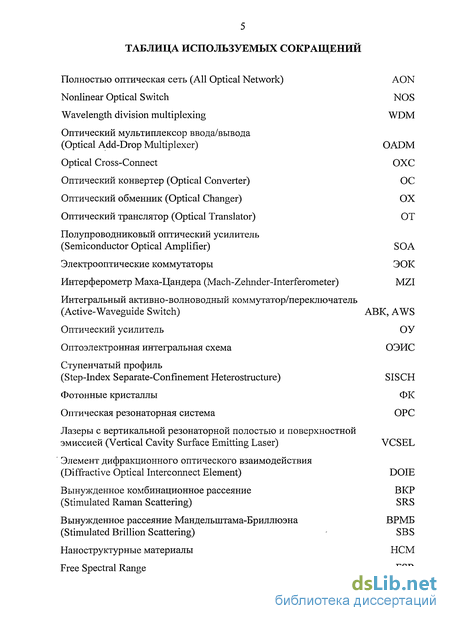

Введение

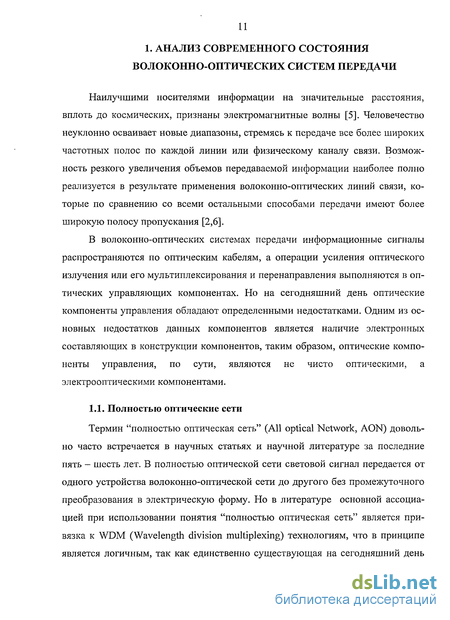

1. Анализ современного состояния волоконно-оптических систем передачи 11

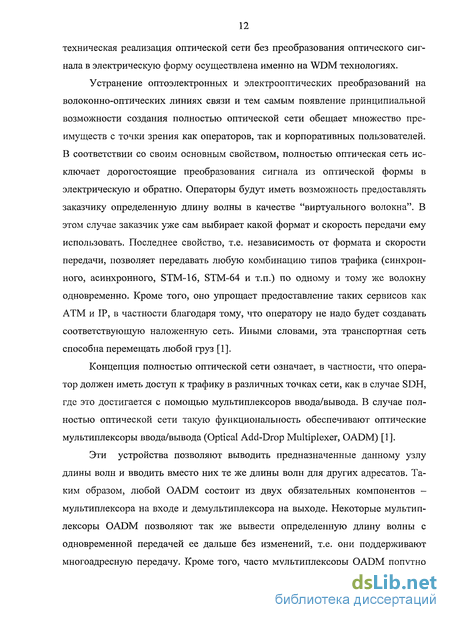

1.1. Полностью оптические сети 11

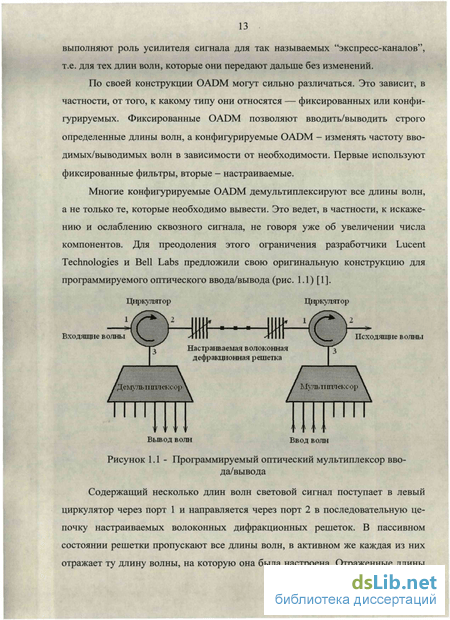

1.1.2. Оптическая коммутация 17
1.2. Нелинейные оптические эффекты 27
1.3. Постановка задачи исследований 30
1.4. Выводы к главе 1 32
2. Обоснование применимости прозрачных наноструктурных материалов в AON-сетях и исследование их оптических характеристик 34
2.1. Обоснование выбора материала из прозрачного ситалла для получения неравновесных границ внутри образца 35
2.2. Результаты эксперимента по формированию наноструктурных образцов в ИПСМ 38
2.3. Экспериментальный анализ образцов из ситалла 45
2.3.1. Подготовка образцов к измерениям 45
2.3.2. Реализация волоконно-оптического интерферометра Маха-Цандера для определения оптических свойств нового материала 48
2.3.3. Измерение показателя преломления образцов 55
2.3.4. Измерение зависимости показателя преломления образцов от мощности излучения сигнала накачки 62
2.4. Выводы к главе 2 68
3. Моделирование процессов распространения оптического сигнала в наноструктурных направляющих средах 69
3.1. Уравнения Максвелла для световой волны распространяющейся в деформированном образце 69
3.1.1. Уравнения состояния среды. Ориентационная поляризация деформированной среды 69
3.1.2. Запись уравнений Максвелла для монохроматического поля в деформированной среде 72
3.1.3. Уравнения электромагнитного поля для образца из ситалла, подвергнутого деформации 75
3.2. Аналитическая модель наноструктурного материала 82
3.3. Выводы к главе 3 90
4. Разработка оптического переключателя на основе нелинейного изменения показателя преломления наноструктурного вещества 92
4.2. Модель переключателя без дополнительного сигнала накачки 94
4.3. Модель переключателя с дополнительным сигналом накачки 98
4.4. Разработка модели устройства сопряжения с многослойным волокном 100
4.5. Выводы к главе 4 111
5. Построение AON-сетей на базе нелинейного оптического переключателя (NOS) 113
5.1. Оценка параметров NOS 113
5.2. Синтез волоконно-оптической сети на базе NOS 120
5.3. Оценка влияния нелинейного преломления на передаваемый оптический сигнал и определение порога самофокусировки на стандартных оптических линиях связи 122
5.4. Оценка влияния модуляционной неустойчивости на синхронный оптический сигнал 125
5.5. Влияние параметрических процессов на синхронный оптический сигнал 129
5.6. Выводы к главе 5 131
Заключение 134
Список использованных источников
- Оптическая коммутация
- Результаты эксперимента по формированию наноструктурных образцов в ИПСМ
- Уравнения состояния среды. Ориентационная поляризация деформированной среды
- Модель переключателя с дополнительным сигналом накачки
Введение к работе

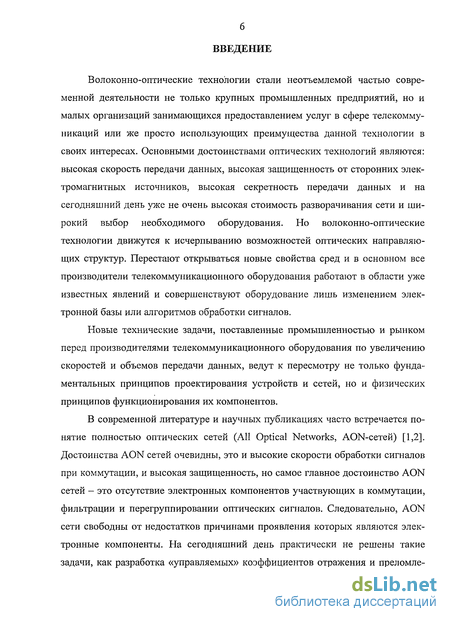

Волоконно-оптические технологии стали неотъемлемой частью современной деятельности не только крупных промышленных предприятий, но и малых организаций занимающихся предоставлением услуг в сфере телекоммуникаций или же просто использующих преимущества данной технологии в своих интересах. Основными достоинствами оптических технологий являются: высокая скорость передачи данных, высокая защищенность от сторонних электромагнитных источников, высокая секретность передачи данных и на сегодняшний день уже не очень высокая стоимость разворачивания сети и широкий выбор необходимого оборудования. Но волоконно-оптические технологии движутся к исчерпыванию возможностей оптических направляющих структур. Перестают открываться новые свойства сред и в основном все производители телекоммуникационного оборудования работают в области уже известных явлений и совершенствуют оборудование лишь изменением электронной базы или алгоритмов обработки сигналов.
Новые технические задачи, поставленные промышленностью и рынком перед производителями телекоммуникационного оборудования по увеличению скоростей и объемов передачи данных, ведут к пересмотру не только фундаментальных принципов проектирования устройств и сетей, но и физических принципов функционирования их компонентов.
В современной литературе и научных публикациях часто встречается понятие полностью оптических сетей (All Optical Networks, AON-сетей) [1,2]. Достоинства AON сетей очевидны, это и высокие скорости обработки сигналов при коммутации, и высокая защищенность, но самое главное достоинство AON сетей - это отсутствие электронных компонентов участвующих в коммутации, фильтрации и перегруппировании оптических сигналов. Следовательно, AON сети свободны от недостатков причинами проявления которых являются электронные компоненты. На сегодняшний день практически не решены такие задачи, как разработка «управляемых» коэффициентов отражения и преломле-
ния, на базе которых можно было бы получить новые полностью оптические компоненты управления: многоканальные разветвителя, фильтры, преобразователи физических величин, оптические бистабильные нелинейные элементы и т.д. В последних генерация нелинейного режима функционирования является основой их работы - обеспечения бистабильного режима прохождения для информационного оптического потока [3] без появления негативных факторов, связанных с другими нелинейными эффектами.

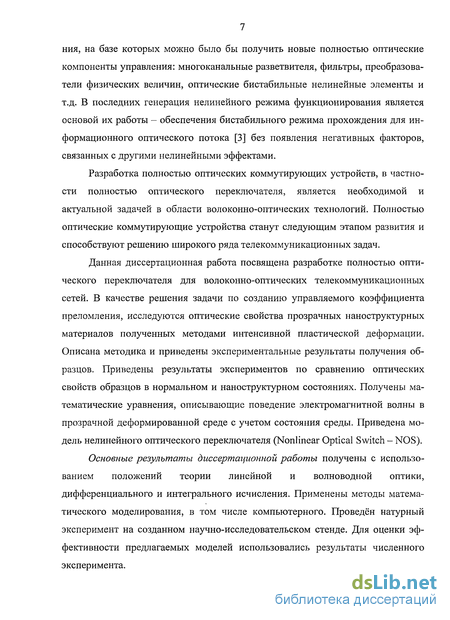

Разработка полностью оптических коммутирующих устройств, в частности полностью оптического переключателя, является необходимой и актуальной задачей в области волоконно-оптических технологий. Полностью оптические коммутирующие устройства станут следующим этапом развития и способствуют решению широкого ряда телекоммуникационных задач.
Данная диссертационная работа посвящена разработке полностью оптического переключателя для волоконно-оптических телекоммуникационных сетей. В качестве решения задачи по созданию управляемого коэффициента преломления, исследуются оптические свойства прозрачных наноструктурных материалов полученных методами интенсивной пластической деформации. Описана методика и приведены экспериментальные результаты получения образцов. Приведены результаты экспериментов по сравнению оптических свойств образцов в нормальном и наноструктурном состояниях. Получены математические уравнения, описывающие поведение электромагнитной волны в прозрачной деформированной среде с учетом состояния среды. Приведена модель нелинейного оптического переключателя (Nonlinear Optical Switch - NOS).
Основные результаты диссертационной работы получены с использованием положений теории линейной и волноводной оптики, дифференциального и интегрального исчисления. Применены методы математического моделирования, в том числе компьютерного. Проведён натурный эксперимент на созданном научно-исследовательском стенде. Для оценки эффективности предлагаемых моделей использовались результаты численного эксперимента.

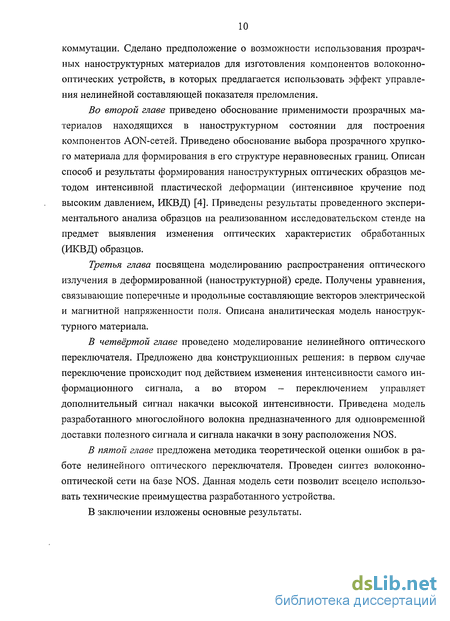

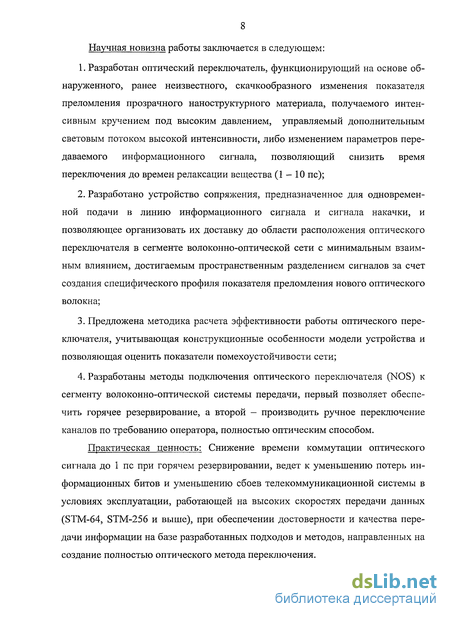

8 Научная новизна работы заключается в следующем:
Разработан оптический переключатель, функционирующий на основе обнаруженного, ранее неизвестного, скачкообразного изменения показателя преломления прозрачного наноструктурного материала, получаемого интенсивным кручением под высоким давлением, управляемый дополнительным световым потоком высокой интенсивности, либо изменением параметров передаваемого информационного сигнала, позволяющий снизить время переключения до времен релаксации вещества (1-10 пс);
Разработано устройство сопряжения, предназначенное для одновременной подачи в линию информационного сигнала и сигнала накачки, и позволяющее организовать их доставку до области расположения оптического переключателя в сегменте волоконно-оптической сети с минимальным взаимным влиянием, достигаемым пространственным разделением сигналов за счет создания специфического профиля показателя преломления нового оптического волокна;
Предложена методика расчета эффективности работы оптического переключателя, учитывающая конструкционные особенности модели устройства и позволяющая оценить показатели помехоустойчивости сети;
Разработаны методы подключения оптического переключателя (NOS) к сегменту волоконно-оптической системы передачи, первый позволяет обеспечить горячее резервирование, а второй - производить ручное переключение каналов по требованию оператора, полностью оптическим способом.
Практическая ценность: Снижение времени коммутации оптического сигнала до 1 пс при горячем резервировании, ведет к уменьшению потерь информационных битов и уменьшению сбоев телекоммуникационной системы в условиях эксплуатации, работающей на высоких скоростях передачи данных (STM-64, STM-256 и выше), при обеспечении достоверности и качества передачи информации на базе разработанных подходов и методов, направленных на создание полностью оптического метода переключения.

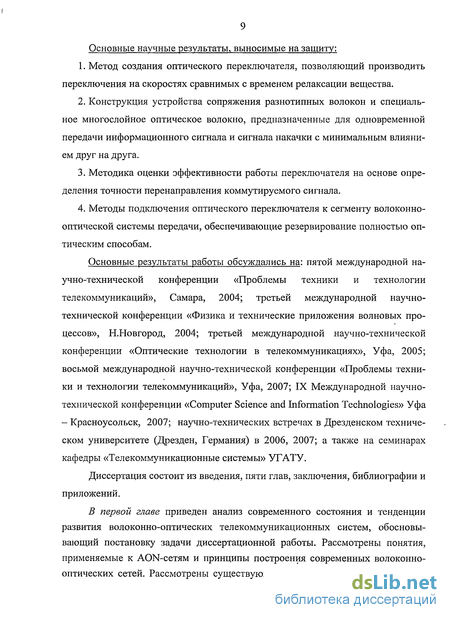

Основные научные результаты, выносимые на защиту:
