Введение к работе

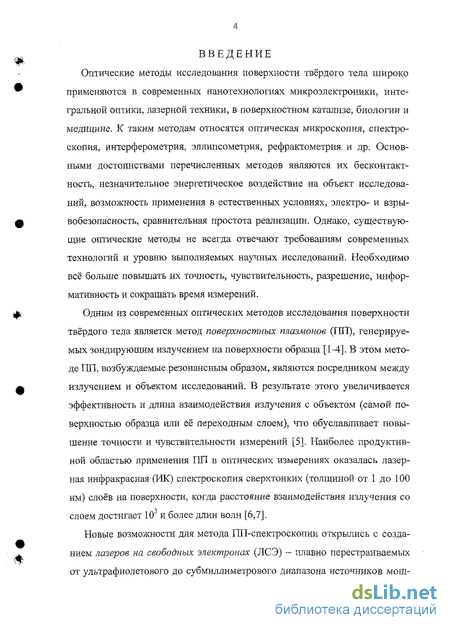

Оптические методы исследования поверхности твёрдого тела широко применяются в современных яанотехнологиях микроэлектроники, интегральной оптики, лазерной техники, в поверхностном катализе, биологии и медицине. К таким методам относятся оптическая микроскопия, спектроскопия, интерферометрия, эллипсометрия, рефрактометрия и др. Основными достоинствами перечисленных методов являются их бесконтактность, незначительное энергетическое воздействие на объект исследований, возможность применения в естественных условиях, электро- и взры-вобезопасность, сравнительная простота реализации. Однако, существующие оптические методы не всегда отвечают требованиям современных технологий и уровню выполняемых научных исследований. Необходимо всё больше повышать их точность, чувствительность, разрешение, информативность и сокращать время измерений.
Одним из современных оптических методов исследования поверхности твёрдого тела является метод поверхностных плазмонов (ПП), генерируемых зондирующим излучением на поверхности образца [1-4]. В этом методе ПП, возбуждаемые резонансным образом, являются посредником между излучением и объектом исследований. В результате этого увеличивается эффективность и длина взаимодействия излучения с объектом (самой поверхностью образца или её переходным слоем), что обуславливает повышение точности и чувствительности измерений [5]. Наиболее продуктивной областью применения ПП в оптических измерениях оказалась лазерная инфракрасная (ИК) спектроскопия сверхтонких (толщиной от 1 до 100 нм) слоев на поверхности, когда расстояние взаимодействия излучения со слоем достигает 103 и более длин волн [6,7].
Новые возможности для метода ПП-спектроскопии открылись с созданием лазеров на свободных электронах (ЛСЭ) ~ плавно перестраиваемых от ультрафиолетового до субмиллиметрового диапазона источников мощ- ного когерентного излучения [8]. Наибольший интерес, с точки зрения молекулярной спектроскопии, представляет терагерцоеыи (ТГц) диапазон (длина волны от 3 мкм до 300 мкм, что соответствует частотам от і 00 до 1 ТГц или волновым числам от 3000 до 30 см"), поскольку именно в нём находятся линии поглощения молекул, соответствующие их колебательным и/или вращательным переходам. Кроме того, длительность импульса излучения ЛСЭ может быть меньше времени релаксации молекул, что позволяет с высокой точностью контролировать химические процессы с участием выделенных связей.
В связи с выше изложенным, очевидна актуальность разработки оптических контрольно-измерительных методов, реализуемых в условиях возбуждения зондирующим излучением поверхностных плазмонов, особенно применительно к ещё не освоенному терагерцовому диапазону.

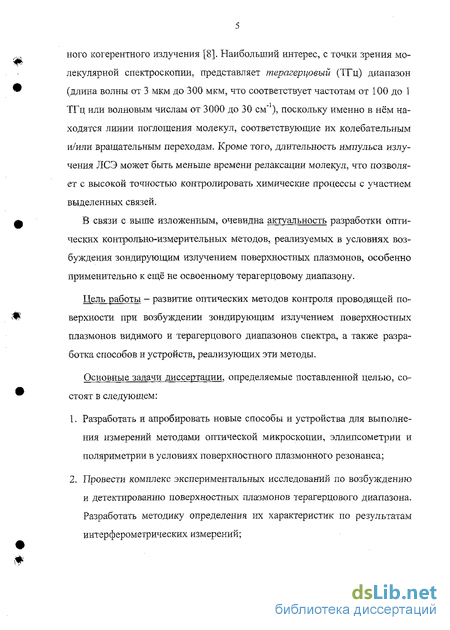

Цель работы - развитие оптических методов контроля проводящей поверхности при возбуждении зондирующим излучением поверхностных плазмонов видимого и терагерцового диапазонов спектра, а также разработка способов и устройств, реализующих эти методы.
Основные задачи диссертации, определяемые поставленной целью, состоят в следующем:
Разработать и апробировать новые способы и устройства для выполнения измерений методами оптической микроскопии, эллипсометрии и поляриметрии в условиях поверхностного плазмонного резонанса;
Провести комплекс экспериментальных исследований по возбуждению и детектированию поверхностных плазмонов терагерцового диапазона. Разработать методику определения их характеристик по результатам интерферометрических измерений;
3. Разработать и апробировать способ определения диэлектрической проницаемости металлов в терагерцовой области спектра по измеренным характеристикам поверхностных плазмонов.

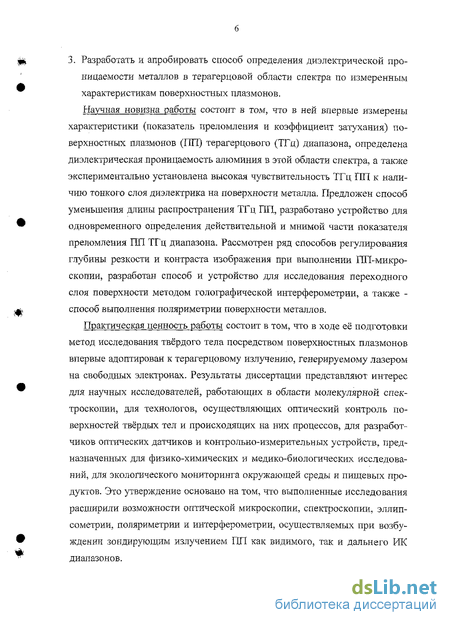

Научная новизна работы состоит в том, что в ней впервые измерены характеристики (показатель преломления и коэффициент затухания) поверхностных плазмонов (ПП) терагерцового (ТГц) диапазона, определена диэлектрическая проницаемость алюминия в этой области спектра, а также экспериментально установлена высокая чувствительность ТГц ПП к наличию тонкого слоя диэлектрика на поверхности металла. Предложен способ уменьшения длины распространения ТГц ПП, разработано устройство для одновременного определения действительной и мнимой части показателя преломления ПП ТГц диапазона. Рассмотрен ряд способов регулирования глубины резкости и контраста изображения при выполнении ГШ-микро-скопии, разработан способ и устройство для исследования переходного слоя поверхности методом голографической интерферометрии, а также -способ выполнения поляриметрии поверхности металлов.
Практическая ценность работы состоит в том, что в ходе её подготовки метод исследования твёрдого тела посредством поверхностных плазмонов впервые адоптирован к терагерцовому излучению, генерируемому лазером на свободных электронах. Результаты диссертации представляют интерес для научных исследователей, работающих в области молекулярной спектроскопии, для технологов, осуществляющих оптический контроль поверхностей твёрдых тел и происходящих на них процессов, для разработчиков оптических датчиков и контрольно-измерительных устройств, предназначенных для физико-химических и медико-биологических исследований, для экологического мониторинга окружающей среды и пищевых продуктов. Это утверждение основано на том, что выполненные исследования расширили возможности оптической микроскопии, спектроскопии, эллип-сометрии, поляриметрии и интерферометрии, осуществляемых при возбуждении зондирующим излучением ПП как видимого, так и дальнего ИК диапазонов.
Практическую ценность работы подтверждает также тот факт, что основные её" результаты получены в ходе выполнения соискателем, в составе группы исследователей кафедры общей физики РУДН, следующих госбюджетных и хоздоговорных НИР: "Разработка методов очистки и контроля чистоты оптических поверхностей", номер гос. регистрации №81021825, 1981-1985 г.; "Разработка методов прецизионных измерений оптических постоянных высокоотражающих поверхностей на основе ПЭВ и эллипсометрии", номер гос. регистрации № 01.86.00294474, 1986 - 1987 г.; "Исследование возможностей применения волноводнои и волоконной оптики для построения датчиков медико-биологической информации", номер гос. регистрации №0.188.0021072, 1988 г.; "Разработка и создание ПП-спектрометров видимого и среднего ИК диапазонов", № 207001 (в рамках НТП Госкомвуза РФ "Университеты России", раздел "Лазерные системы"), 1991 - 1995 г.; "Разработка оптического микроскопа сверхвысокого разрешения для исследования микрообъектов в экологии, медицине и высоких технологиях", № 207003 (в рамках НТП Госкомвуза РФ "Конверсия и высокие технологии"), 1994 - 1995 г.; "Разработка оптического микроскопа сверхвысокого разрешения для медико-биологических исследований", (в рамках НТП Госкомвуза РФ "Университеты России", раздел "Лазерные системы"), 1996 - 2000 г.; "Поляриметрия проводящей поверхности", госбюджетная НИР РУДН№ 210022, 2000 г.
Результаты исследований используются в Научно-технологическом центре уникального приборостроения РАН, в Институте физических проблем РАН, в Институте ядерной физики СО РАН, в Корейском научно-исследовательском институте атомной энергии (Республика Корея).

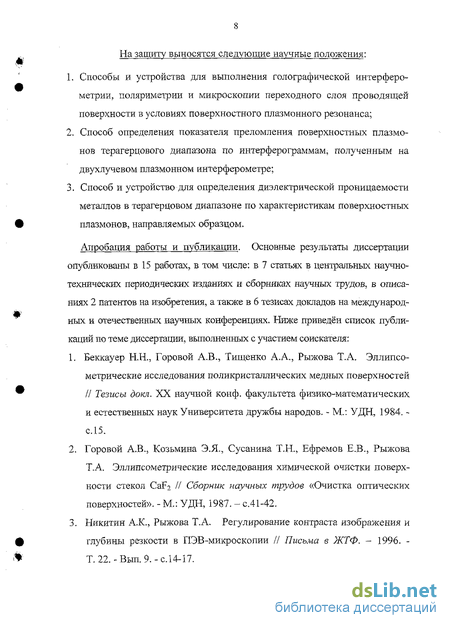

На защиту выносятся следующие научные положения:
Способы и устройства для выполнения голографической интерферометрии, поляриметрии и микроскопии переходного слоя проводящей поверхности в условиях поверхностного плазмонного резонанса;
Способ определения показателя преломления поверхностных плазмо-нов терагерцового диапазона по интерферограммам, полученным на двухлучевом плазмонном интерферометре;
Способ и устройство для определения диэлектрической проницаемости металлов в терагерцовом диапазоне по характеристикам поверхностных плазмонов, направляемых образцом.
Апробация работы и публикации. Основные результаты диссертации опубликованы в 15 работах, в том числе: в 7 статьях в центральных научно-технических периодических изданиях и сборниках научных трудов, в описаниях 2 патентов на изобретения, а также в 6 тезисах докладов на международных и отечественных научных конференциях. Ниже приведён список публикаций по теме диссертации, выполненных с участием соискателя:
Беккауер Н.Н., Горовой А.В., Тищенко А.А., Рыжова Т.А. Эллипсо-метрические исследования поликристаллических медных поверхностей // Тезисы докл. XX научной конф. факультета физико-математических и естественных наук Университета дружбы народов. - М.: УДН, 1984. -с.15.
Горовой А.В., Козьмина Э.Я., Сусанина Т.Н., Ефремов Е.В., Рыжова Т.А. Эллипс ометрические исследования химической очистки поверхности стекол CaF? // Сборник научных трудов «Очистка оптических поверхностей». - М.: УДН, 1987. - с.41-42.
Никитин А.К., Рыжова Т.А. Регулирование контраста изображения и глубины резкости в ПЭВ-микроскопии // Письма в ЖТФ, - 1996. -Т. 22.-Вып. 9.-с.14-17.
Никитин А.К., Рыжова Т.А. ПЭВ-микроскопия с большой глубиной резкости // Тезисы докл. XXXII научной конф. факультета физико-математических и естественных наук РУДН. -М.:РУДН, 1996.-с. 31.
Никитин А.К., Логинов А.П., Рыжова Т.А. Иммерсионно-оптический датчик линейного ускорения // Тезисы докл. VII международной конференции «Лазеры в науке, технике и медицине», 26-30 сентября 1996 г., г. Сергиев-Посад. - М.: 1996, - с. 63-68.
Жижин Г.Н., Никитин А.К., Рыжова Т.А., Логинов А.П. Лазеры на свободных электронах и перспективы применения их излучения в оптической спектроскопии // Вестник РУДН (Физика). - 2002. - №10(1). -сЛОО-108.
Никитин А.К., Рыжова Т.А., Логинов А.П., Головцов Н.И. Поляри-метрия переходного слоя проводящей поверхности // Сборник науч. тр.. «Интегральная оптоэлектроиика. Моделирование. Экология» Московского научно-технического общества радиотехники, электроники и связи (МНТОРЭС) им. А.С. Попова. -М.: МНТОРЭС, 2003. - с.90-97.
Жижин Г.Н., Никитин А.К., Рыжова Т.А., Логинов А.П. О применении голографической интерферометрии для оптического контроля поверхности твердого тела // Письма в ЖТФ. - 2004. - Т.30.- Вып.21.- с.88-94.
Жижин Г.Н., Никитин А.К., Рыжова Т.А., Головцов Н.И. Определение фазовой скорости поверхностных электромагнитных волн дальнего ИК диапазона методом двухлучевой интерферометрии // Тезисы докладов XL Всероссийской конференции по проблемам математики, информатики, физики и химии (секция физики). - М.: РУДН, 2004. - с. 112-115.
Никитин А.К., Логинов А.П., Рыжова Т.А. Устройство для исследования переходного слоя проводящей поверхности // Патент на полезную модель RU№42661. ~Бюл. №34 от 10.12.2004 г. Bogomolov G.D., Young Uk Jeong, Zhizhin G.N., Nikitin A.K., Zavyalov V.V., Kazakevich G.M., Byung Cheol Lee, Rijova T.A. First experiments on application of free-electron laser terahertz radiation for optical control of metal surfaces II Поверхность. Рентгеновские, синхротронпые її нейтронные исследования. - 2005. - №5. — с.57-63. Zhizhin G.N., Nikitin АХ, Rijova Т.А., Zavyalov V.V., Young Uk Jeong, Byung Cheol Lee, Seong Нее Park, Hyuk Jin Cha. Aluminum optical constants in the far infrared determined from surface electromagnetic waves characteristics II Conference program ICONO/LAT (International Conference on Coherent and Nonlinear Optics / International Conference on Lasers, Applications, and Technologies), May 11-15, 2005, St. Petersburg, Russia.- p.84, Report LFC3.
Рыжова Т.А. Поглощение металлами электромагнитного излучения терагерцового диапазона в условиях поверхностного плазмонного резонанса // Тезисы докладов XLI международной науч. конференции по проблемам математики, информатики, физики, химии и методики преподавания естественно-научных дисциплин, РУДН, 2005. - с.70-71. Zhizhin G.N., Nikitm А.К., Rijova Т.А., Bogomolov G.D., Zavyalov V.V., Young Uk Jeong, Byung Cheol Lee, Seong Нее Park, Hyuk Jin Cha. Aluminum optical constants in the far infrared determined from surface electromagnetic waves characteristics II Proceedings ofSPIE (The International Society for Optical Engineering), 2005 (in press).
15. Жижин Т.Н., Никитин AX, Рыжова Т.А. Способ определения диэлек трической проницаемости твёрдых тел в инфракрасном диапазоне спектра // Заявка на изобретение №2004108093. Приоритет от 22.03.2004 г. Решение о выдаче патента на изобретение от 7.04.2005 г.
Структура и объём диссертации. Диссертация состоит из введения, 3 глав и заключения. Основная часть диссертации содержит 114 страниц машинописного текста, в том числе 46 рисунков, 3 таблицы и список литературы из 101 наименования.
В первой главе рассмотрена природа ГШ, определены основные характеристики этих поверхностных образований, являющихся разновидностью поверхностных электромагнитных воля (ПЭВ), и описана эволюция характеристик ГШ при изменении частоты излучения. Объяснены причины повышения чувствительности оптических методов исследования поверхности твёрдого тела при возбуждении ГШ зондирующим излучением в видимом и ИК диапазонах спектра. Приведён обзор оптических методов возбуждения и детектирования ПП. Описано применение ГШ в оптических контрольно-измерительных методах и устройствах, особое внимание уделено применению ПП в спектроскопии поверхности, как наиболее эффективной области использования ПП в оптометрии.
Вторая глава посвящена разработке методов оптометрии, использующих ГШ видимого диапазона. Приведены результаты исследований моно-и поликристаллических медных поверхностей методом эллипсометрии с возбуждением ГШ, выполненных с использованием гелий-неонового лазера и серийного эллипсометра ЛЭФ-ЗМ. По результатам измерений определены оптические постоянные образцов на длине волны 633 нм.
Изучен эффект поворота плоскости поляризации линейно поляризованного света в процессе возбуждения им ПП и установлена взаимосвязь между эффективностью возбуждения ПП и величиной угла этого поворота. Рассмотрена возможность применения эффекта для поляриметрии проводящей поверхности.
Исследованы возможности оптической микроскопии, выполняемой в условиях поверхностного плазмонного резонанса. Установлено, что в этом случае вертикальное разрешение микроскопии может достигать 0,1 нм при глубине резкости порядка длины волны излучения. Предложен ряд методов регулирования глубины резкости и контраста изображения при выполнении ГШ-микроскопии. Описан разработанный автором метод гологра-фическои интерферометрии переходного слоя проводящей поверхности.
В третьей главе изложены результаты экспериментальных исследований возможности использования методов оптометрии поверхностных плазмонов (ПП) в терагерцовой (ТГц) области спектра.
Описаны применявшиеся в экспериментах методики возбуждения и детектирования ПП ТТц-излучением лазера на свободных электронах. Особое внимание уделено разработке интерференционной методики определения фазовой скорости ПП, как наиболее точной и эффективной в ТГц области спектра.
Исследовано влияние тонкослойного диэлектрического покрытия на поглощение ТГЦ ПП. Установлено, что при определённой толщине покрытия длина распространения ПП может быть уменьшена (по сравнению с её величиной на поверхности образца без покрытия) на пять порядков. Этот эффект предложено использовать для уменьшения длины распространения ТГЦ ПП до величины сравнимой с размером образца.
Приведены результаты исследований по определению комплексного показателя преломления ПП, распространяющихся по поверхности алюминия. По измеренным характеристикам ПП оценена диэлектрическая проницаемость алюминия на длине волны ПО мкм.
В Заключении сформулированы основные результаты диссертационной работы, сводящиеся к тому, что автору удалось существенно развить методы оптометрии (микроскопии, эллипсометрии и поляриметрии) с использованием поверхностных плазмонов видимого диапазона и впервые выполнить исследования по применению ПП в спектроскопии и рефрактометрии металлов терагерцового диапазона.
Диссертация подготовлена на кафедре общей физики Российского университета дружбы народов в тесном сотрудничестве с Научно-технологическим центром уникального приборостроения РАН, Институтом спектроскопии РАН, Институтом физических проблем РАН, Институтом ядерной физики СО РАН и Корейским научно-исследовательским институтом атомной энергии (Республика Корея).
