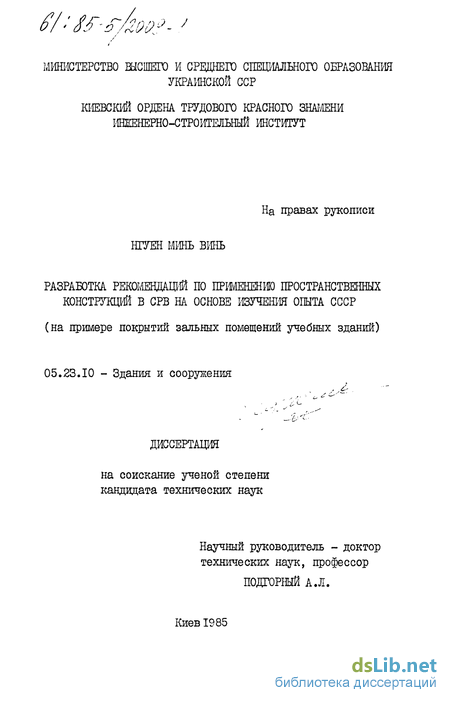

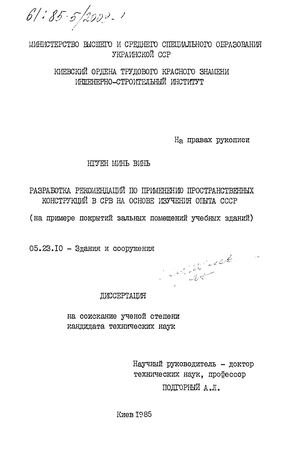

Разработка рекомендаций по применению пространственных конструкций в СРВ на основе изучения опыта СССР Нгуен Минь Винь 0

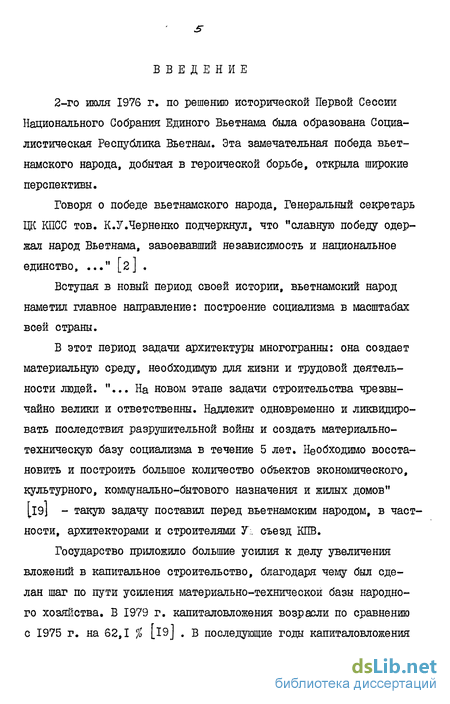

Введение к работе

2-го июля 1976 г. по решению исторической Первой Сессии Национального Собрания Единого Вьетнама была образована Социалистическая Республика Вьетнам. Эта замечательная победа вьетнамского народа, добытая в героической борьбе, открыла широкие перспективы.

Говоря о победе вьетнамского народа, Генеральный секретарь ЦК КПСС тов. К.У.Черненко подчеркнул, что "славную победу одержал народ Вьетнама, завоевавший независимость и национальное единство, ..." [2] .

Вступая в новый период своей истории, вьетнамский народ наметил главное направление: построение социализма в масштабах всей страны.

В этот период задачи архитектуры многогранны: она создает материальную среду, необходимую для жизни и трудовой деятельности людей. "... На новом этапе задачи строительства чрезвычайно велики и ответственны. Надлежит одновременно и ликвидировать последствия разрушительной войны и создать материально-техническую базу социализма в течение 5 лет. Необходимо восстановить и построить большое количество объектов экономического, культурного, коммунально-бытового назначения и жилых домов" [l9] - такую задачу поставил перед вьетнамским народом, в частности, архитекторами и строителями У:, съезд КПВ.

Государство приложило большие усилия к делу увеличения вложений в капитальное строительство, благодаря чему был сделан шаг по пути усиления материально-технической базы народного хозяйства. В 1979 г. капиталовложения возрасли по сравнению с 1975 г. на 62,1 % [l9j . В последующие годы капиталовложения

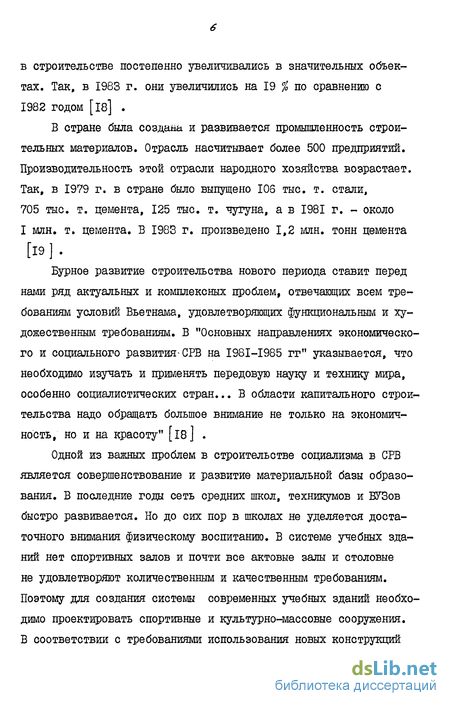

в строительстве постепенно увеличивались в значительных объектах. Так, в 1983 г. они увеличились на 19 % по сравнению с 1982 годом [18] .

В стране была создана и развивается промышленность строительных материалов. Отрасль насчитывает более 500 предприятий. Производительность этой отрасли народного хозяйства возрастает. Так, в 1979 г. в стране было выпущено 106 тыс. т. стали, 705 тыс. т. цемента, 125 тыс. т. чугуна, а в 1981 г. - около I млн. т. цемента. В I98S г. произведено 1,2 млн. тонн цемента

[19]-

Бурное развитие строительства нового периода ставит перед

нами ряд актуальных и комплексных проблем, отвечающих всем требованиям условий Вьетнама, удовлетворяющих функциональным и художественным требованиям. В "Основных направлениях экономического и социального развития-СРВ на I98I-I985 гг" указывается, что необходимо изучать и применять передовую науку и технику мира, особенно социалистических стран... В области капитального строительства надо обращать большое внимание не только на экономичность, но и на красоту" [ш] .

Одной из важных проблем в строительстве социализма в СРВ является совершенствование и развитие материальной базы образования. В последние годы сеть средних школ, техникумов и ВУЗов быстро развивается. Но до сих пор в школах не уделяется достаточного внимания физическому воспитанию. В системе учебных зданий нет спортивных залов и почти все актовые залы и столовые не удовлетворяют количественным и качественным требованиям. Поэтому для создания системы современных учебных зданий необходимо проектировать спортивные и культурно-массовые сооружения. В соответствии с требованиями использования новых конструкций

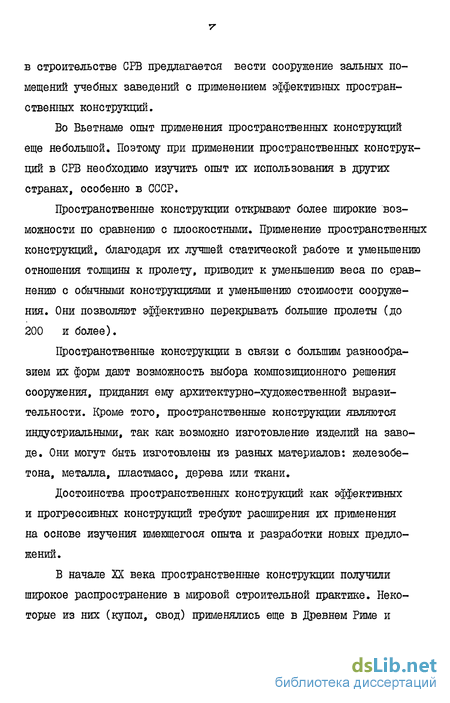

в строительстве СРВ предлагается вести сооружение зальных помещений учебных заведений с применением эффективных пространственных конструкций.

Во Вьетнаме опыт применения пространственных конструкций еще небольшой. Поэтому при применении пространственных конструкций в СРВ необходимо изучить опыт их использования в других странах, особенно в СССР.

Пространственные конструкции открывают более широкие возможности по сравнению с плоскостными. Применение пространственных конструкций, благодаря их лучшей статической работе и уменьшению отношения толщины к пролету, приводит к уменьшению веса по сравнению с обычными конструкциями и уменьшению стоимости сооружения. Они позволяют эффективно перекрывать большие пролеты (до 200 и более).

Пространственные конструкции в связи с большим разнообразием их форм дают возможность выбора композиционного решения сооружения, придания ему архитектурно-художественной выразительности. Кроме того, пространственные конструкции являются индустриальными, так как возможно изготовление изделий на заводе. Они могут быть изготовлены из разных материалов: железобетона, металла, пластмасс, дерева или ткани.

Достоинства пространственных конструкций как эффективных и прогрессивных конструкций требуют расширения их применения на основе изучения имеющегося опыта и разработки новых предложений.

В начале XX века пространственные конструкции получили широкое распространение в мировой строительной практике. Некоторые из них (купол, свод) применялись еще в древнем Риме и

древних странах Востока. Они изготовлялись из камня или кирпича и были массивными.

Появление новых строительных материалов: чугуна, металла, стекла, а затем железобетона, армоцемента, пластмасс явилось большим шагом в строительстве, позволило лучше решать проблему покрытия большепролетных помещений, привело к возникновению легких и тонкостенных конструкций. Металлические конструкции XIX века открывают новую эпоху в строительстве, становятся основой для развития техники строительства в XX веке - веке железобетона и легких строительных материалов. Из них, особенно в передовых странах, в том числе в СССР, стали в широких масштабах изготавливаться различные пространственные системы (купола, своды, стержневые, висячие системы, тентовые конструкции и др.).

В "Основных направлениях развития народного хозяйства СССР", принятых на ХХУТ съезде КПСС, перед советскими архитекторами и строителями поставлены задачи: строить быстро, экономично и на современной технической основе [ I ]. Для решения этих задач требуется применение в строительстве новых строительных материалов и изделий, эффективных железобетонных конструкций из высокопрочных и легких бетонов, из алюминиевых сплавов, изделий из деревянных клееных конструкций и специальных тканей; повышение уровня индустриализации и степени заводской готовности строительных конструкций и деталей.

В 20-х годах в СССР были сооружены пространственные тонкостенные железобетонные покрытия в виде цилиндра или свода [23] . До сих пор пространственные конструкции широко применяются в СССР. Только за последние 25 лет в СССР построено свыше 20 млн. м² площадей покрытий с применением пространственных конструкций [75J .

Большие заслуги в деле разработки и внедрения пространственных конструкцій принадлежат коллектішам институтов ЛенЗНИИЭП, ВДИИСК им. И.А.Кучеренко, НИИЕБ, МНИИГЗП, НИИСК, КиевЗНИИЭП, МАрХИ, МИСИ, КИСИ, Моспроект, Киевпроект, Укрпроектстальконст-рукции и др., а также видным советским архитекторам, инженерам и ученым: А.М.Аншценко, Б.А.Беднарский, Ю.И.Блинов, О.В.Василенко, К.А.Глуховскии, Л.Г.Дмитриев, З.З.ЇЕуковский, А.Б.Касилов, Н.М.Кирсанов, О.А.Курбатов, Л.Н.Лубо, И.Г.Людковский, А.П.Морозов, Б.А.Миронков, Н.С.Москалевый, А.Н.Попов, В.И.Рыбалко, В.И.Трофимов, М.С.Туполев, А.Г.Трущев, Г.К.Хайдуков, Я.Ф.Хлеб-ный, В.К.Файбшпенко, А.А.Цейтлин, В.Г.Штолько и многие другие.

Интересной иллюстрацией широких возможностей современных пространственных большепролетных конструкций являются олимпийские сооружения в Москве [39 ] . Это крупнейший спортивный комплекс в Европе, построенный в период с начала 1977 г. до лета 1980 г. Спортивный комплекс включает 11 новых крупных крытых сооружений [40] .В спортивных сооружениях были применены пространственные конструкции типа железоюетонные купола, стержневые системы, плоскостные большепролетные конструкции, висячие системы. Здесь были созданы новые рациональные формы висячих пространственных покрытий, разработана теория их расчета, методы и технология возведения. Кроме того, открылись перспективы для широкого применения висячих систем.

В настоящее время за рубежом применяются самые разнообразные пространственные монолитные железобетонные конструкции. Применение монолитных тонкостенных оболочек требует устройства лесов и опалубки. Задачи индустриализации строительства привели, особенно в СССР, к широкому применению сборно-монолитных конструкций.

Опыт Советского Союза по применению пространственных конструкций имеет большое значение для строительства Вьетнама.

Предложения по применению пространственных конструкций для зальных помещений учебных заведений (спортивных, актовых и столовых залов) необходимо основывать на учете особенностей климата, экономико-технической базы, уровня строительной техники, технологии и механизации строительства в стране, а также уровня обеспеченности местными строительными материалами.

Анализ результатов применения пространственных конструкций в Советском Союзе с учетом условий Вьетнама позволяет сделать вывод о том, что в СРВ могут быть применены следующие их типы: конструкции "на пролет", жесткие оболочки, регулярные системы, вантовые покрытия.

Для создания оптимальных пространственных оболочек необходимо учитывать геометрию поверхностей. Геометрическая структура оболочки определяется размерами и формой плана, стрелой подъема, типом исходной поверхности, технологическими и функциональными особенностями ее работы.

Результаты известных работ Михайленко В.Е., Обуховой B.C., Подгорного А.Л., Жуковского Э.З., Милейковского И.Е., Купара А.К., Ковалева С.Н. и др. могут служить основой для разработки оптимальных оболочек в гражданском строительстве. С другой стороны, при конструировании оболочки необходимо учитывать условия климата места строительства для того, чтобы определить оптимальную ее форму.

В прошлые годы большинство зданий и сооружений были построены во Вьетнаме по зарубежным проектам. В этих проектах местные климатические условия недостаточно учтены. Для создания в помещениях оптимальной среды, необходимо учитывать особенности

//

климата Вьетнама. Для этого необходимо изучить климатологию, потому что она дает архитекторам точные данные о существующих климатических условиях конкретного района строительства [155 ] , позволяет выявить основные климатические факторы. Связь между климатом и ограждающими конструкциями является большой проблемой. Климат влияет не только на долговечность, прочность, теплотехнические свойства и санитарно-гигиенические условия сооружения, но и на микроклиматическую среду в помещении.

В условиях жарко-влажного климата для общественных зданий с пространственными покрытиями задача защиты от солнечной радиации имеет наиболее важное значение. Особенностью общественных зданий является сосредоточение в них большого числа людей. Тепло людей и температура поступающего в помещение воздуха являются главными причинами, вызывающими перегрев, духоту. В климатических условиях Вьетнама целесообразно использовать сквозное проветривание. Вместе с решением солнцезащитных устройств необходимо также рассматривать требования дождезащиты.

Учет микроклиматических воздействий на человека становится одной из важных задач при проектировании и строительстве большепролетных зданий. Одним из важных критериев оценки здания является человек, его физиологическое восприятие среды, создаваемой для удовлетворения его биологических потребностей.

В этой области важными являются работы следующих авторов: Ассман Д., Витте Н.К., Лернер П.Н., Цищенко Г.В., Лемер Р., Бенсени К., Фам Нгок Данг, Мойер Д., Фиттц Р.

Наилучшим способом решения перечисленных проблем является поиск архитектурно-планировочных и конструктивных решений, соответствующих окружающей среде. Ориентация здания при этом

?2

играет важную роль. Она способствует не только уменьшению поступления солнечных лучей в помещение, но и успешному решению проблемы проветривания и естественного освещения помещений. Этим вопросам были посвящены работы следующих авторов: Гусев Н.М., Корбут Г.О., Стригалева Н.С., Нгуен Хах Тунг, М.Тваровекий, Воронина В.Л., Ершова А.В., Суханов И.С., Оболенский Н.В., Фоломин А., Чатлипкая В.Л., Гамбург П.Ю., Юшкевич В., Уманский Н.Г., Гивони Б., Гончаров А.К., Ильинский В.М., Хоан Зуи Тханг, Круглова А.И. и др.

Задачи выполнения строительной программы нашей страны и одновременно задачи формирования общественных зданий, в частности;¹ спортивных, культурно-массовых сооружений ставят перед вьетнамскими архитекторами серьезные требования.

Появление новых строительных материалов вместе с прогрессом в строительной технике, технологии и механизации является революционными преобразованиями в строительстве. Они обусловили появление новых форм ограждающих конструкций зданий как крупноразмерные панели, так и пространственные конструкции для перекрытий большепролетных помещений.

Цель и задачи исследования. Целью настоящего исследования является разработка рекомендаций по применению пространственных конструкций во Вьетнаме для зальных помещений учебных заведений на основе изучения и анализа опыта СССР и других стран и учета климатических условий Вьетнама.

Для достижения этой цели в работе поставлены следующие задачи:

I. Изучить опыт применения пространственных конструкций в СССР и других странах и разработать предложения по использо-

ванию их в условиях Вьетнама для зальных помещений учебных заведений.

2. Провести анализ климатических условий Вьетнама и выявить наиболее существенные факторы, влияющие на проектирование пространственных конструкций.

3. Предложить методику расчета количества тепла, поступающего от солнечной радиации на поверхность пространственных покрытий.

4. Исследовать влияние формы и ориентации складок, цилиндрических и конических оболочек и куполов на поступление тепла от солнечной радиации для 20 с.ш., и разработать рекомендации по борьбе с перегревом за счет их рационального выбора.

5. Разработать предложения по унификации планировочных схем зальных помещений учебных заведений.

6. Предложить формы оболочек для покрытия зальных помещений учебных зданий с учетом климатических условий.

Метод исследования основан на изучении, систематизации, анализе и научном обобщении опыта отечественного и зарубежного строительства пространственных конструкций, в первую очередь опыта Советского Союза, в целях целесообразного использования его в условиях СРВ; на изучении научных достижений в архитектуре для жарких районов; в использовании наиболее прогрессивных конструктивных систем зданий с эффективными строительными материалами.

Содержание работы состоит из введения, трех глав, заключения, иллюстраций и списка использованной литературы.

В первой главе приведены задачи строительства при построении социализма в СРВ, обоснована необходимость расширения и обновления учебных заведений, проектирования в их составе зальных

/*

помещений (спортивных, актовых залов, залов столовых, читальных залов) с применением для покрытий эффективных пространственных конструкций. Сделан обзор развития пространственных конструкций во Вьетнаме, обобщение и анализ опыта применения пространственных конструкций в СССР и других странах.

Вторая глава содержит результаты изучения основных особенностей климата Вьетнама, которые необходимо учитывать при проектировании пространственных покрытий. Разработан метод расчета количества солнечной радиации, поступающей на оболочки различной ориентации (на примере складок, цилиндрических, конических оболочек и куполов). На основе учета воздействия климатических факторов на пространственные покрытия и через него на человека, определены основные требования к проектированию большепролетных зданий во Вьетнаме. Они учитываются в общем комплексе архитектурно-планировочных вопросов при выборе формы, ориентации здания, его покрытия, солнцезащитных и дождезащитных устройств.

В зависимости от контингентов учащихся и требований СНиІЇ в третьей главе предложены композиционные решения зальных помещений учебных зданий в СРВ, проведена унификация их пролетов. На основе анализа научно-технической базы, уровня развития строительства страны отобраны 45 видов существующих пространственных конструкций, которые могут быть использованы для зальных помещений учебных заведений. Выполнены расчеты количества тепла, поступающего от солнечной радиации на складки и оболочки различной их ориентации. На этой основе найдены коэффициенты эффективности снижения поступления солнечного тепла через покрытия для перечисленных видов пространственных покрытий. На основании рекомендаций по учету климатических факторов предложены формы пространственных конструкций для зальных помещений учебных зданий в СРВ.
