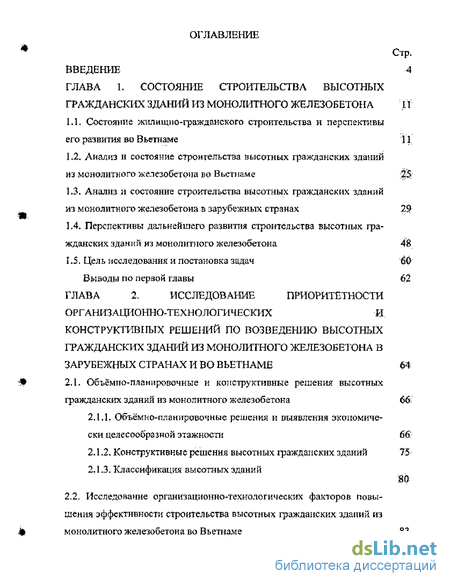

Содержание к диссертации
Введение

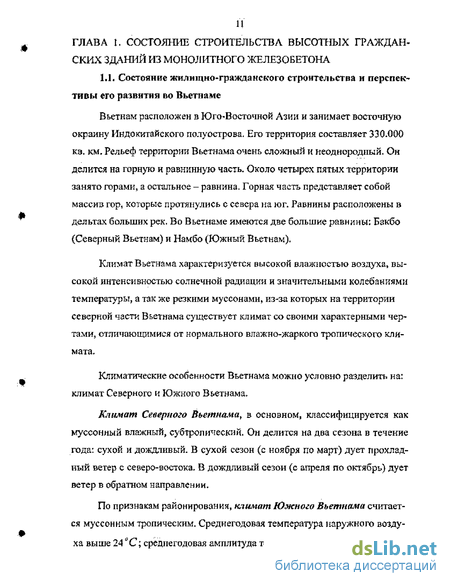

Глава 1. Состояние строительства высотных гражданских зданий из монолитного железобетона
1.1. Состояние жил ищи о-гражданского строительства и перспективы его развития во Вьетнаме 11
1.2. Анализ и состояние строительства высотных гражданских зданий из монолитного железобетона во Вьетнаме 25.
1.3. Анализ и состояние строительства высотных гражданских зданий из монолитного железобетона в зарубежных странах 29
1.4. Перспективы дальнейшего развития строительства высотных гра жданских зданий из монолитного железобетона 48
1.5. Цель исследования и постановка задач 60
Выводы по первой главы 62
Глава 2. Исследование приоритетности организационно-технологических и конструктивных решений по возведению высотных гражданских зданий из монолитного железобе'гона в зарубежных странах и во Вьетнаме 64
2.1. Объёмно-планировочные и котютрутстивные решения высотных гражданских зданий из монолитного железобетона 66
2.1.1. Объёмно-планировочные решения и выявления экономически целесообразной этажности 66
2.12. Конструктивные решения высотных гражданских зданий 75
2.1.3. Классификация высотных зданий
2.2. Исследование организационно-технологических факторов повышения эффективности строительства высотных гражданских зданий из монолитного железобетона во Вьетнаме

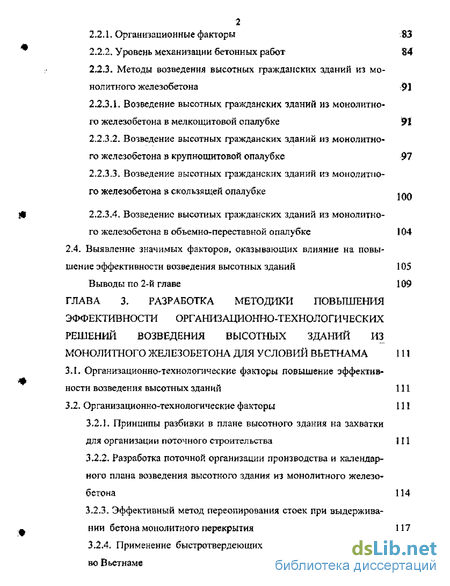

2.2.1. Организационные факторы .83
2.2.2. Уровень механизации бетонных работ 84
2.2.3. Методы возведения высотных гражданских зданий из монолитного железобетона 91
2.2.3.1. Возведение высотных гражданских зданий из монолитного железобетона в мелкощитовой опалубке ЯЇ
2.2.3.2. Возведение высотных гражданских зданий из монолитного железобетона в крупнощитовой опалубке 97
2.2.3.3. Возведение высотных гражданских зданий из монолитного железобетона в скользящей опалубке -.
2.2,3,4. Возведение высотных гражданских зданий из монолитного железобетона в объемно-перестав ной опалубке 104
2.4. Выявление значимых факторов» оказывающих влияние на повышение эффективности возведения высотных зданий 105
Выводы по 2-й главе 109
Глава 3. Разработка методики повышения эффективности организационно-технологических решений возведения высотных зданий из монолитного железобетона для условий Вьетнама 111
3.1. Организационно-технологические факторы повышение эффективности возведения высотных зданий 111
3.2, Организационно-технологические факторы 111
3.2.1. Принципы разбивки в плане высотного здания на захватки для организации поточного строительства 111
3.2.2. Разработка поточной организации производства и календарного плана возведения высотного здания из монолитного железобетона 114
3.2.3. Эффективный метод переопирования стоек при аыдерживанин бетона монолитного перекрытия 117
3.2.4. Применение быстротвердеющих добавок, производящихся во Вьетнаме 121

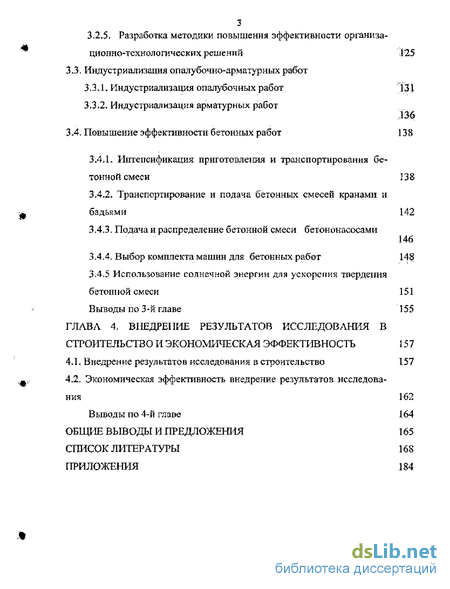

3.2.5. Разработка методики повышения эффективности организационно-технологических решений 125
3.3. Индустриализация опалубочно-арматурных работ
3.3.1. Индустриализация опалубочных работ І31
3.3.2. Индустриализация арматурных работ
3.4. Повышение эффективности бетонных работ 138
3.4Л, Интенсификация приготовления и транспортирования бетонной смеси 138
3.4.2. Транспортирование и подача бетонных смесей кранами и бадьями 142
3.4.3. Подача и распределение бетонной смеси бетононасосами 146
3.4.4. Выбор комплекта машин для бетонных работ 148
3.4.5 Использование солнечной энергии для ускорения твердения бетонной смеси 151
Выводы по 3-й главе 155
Глава 4. Внедрение результатов исследования в строительство и экономическая эффективность 157
4.1. Внедрение результатов исследования в строительство 157
4.2. Экономическая эффективность внедрение результатов исследования 162
Выводы по 4-й главе 164
Общие выводы и предложения 165
Список литературы 168
Приложения 184
- Анализ и состояние строительства высотных гражданских зданий из монолитного железобетона во Вьетнаме
- Исследование организационно-технологических факторов повышения эффективности строительства высотных гражданских зданий из монолитного железобетона во Вьетнаме
- Организационно-технологические факторы
- Экономическая эффективность внедрение результатов исследования

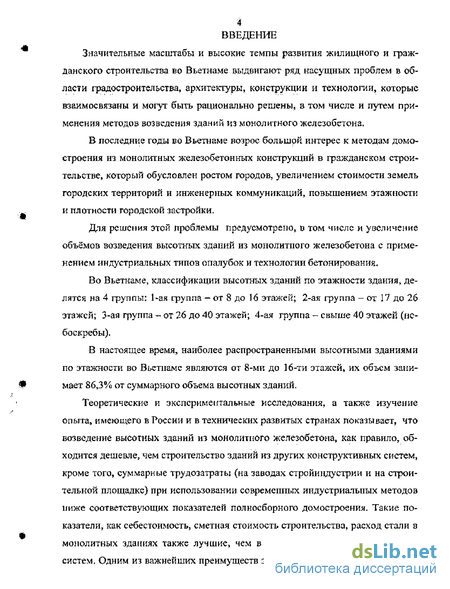

Введение к работе
Значительные масштабы и высокие темпы развития жилищного и гражданского строительства во Вьетнаме выдвигают ряд насущных проблем в области градостроительства, архитектуры, конструкции и технологии, которые взаимосвязаны и могут быть рационально решены, в том числе и путем применения методов возведения зданий из монолитного железобетона.
В последние годы во Вьетнаме возрос большой интерес к методам домостроения из монолитных железобетонных конструкций в гражданском строительстве, который обусловлен ростом городов, увеличением стоимости земель городских территорий и инженерных коммуникаций, повышением этажности и плотности городской застройки.
Дія решения этой проблемы предусмотрено, в том числе и увеличение объёмов возведения высотных зданий из монолитного железобетона с применением индустриальных типов опалубок и технологии бетонирования.
Во Вьетнаме, классификации высотных зданий по этажности здания, делятся на 4 группы: 1-ая группа — от 8 до 16 этажей; 2-ая группа — от 17 до 26 этажей; 3-ая группа - от 26 до 40 этажей; 4-ая группа-свыше 40 этажей (небоскребы).
В настоящее время, наиболее распространенными высотными зданиями по этажности во Вьетнаме являются от 6-ми до 16-ти этажей, их объем занимает 86,3% от суммарного объема высотных зданий.
Теоретические и экспериментальные исследования, а также изучение опыта, имеющего в России и в технических развитых странах показывает, что возведение высотных зданий из монолитного железобетона, как правило, обходится дешевле, чем строительство зданий из других конструктивных систем, кроме того, суммарные трудозатраты (на заводах стройиндустрин и на строительной площадке) при использовании современных индустриальных методов ниже соответствующих показателей полносборного домостроения. Такие показатели, как себестоимость, сметная стоимость строительства, расход стали в монолитных зданиях также лучшие, чем в зданиях других конструктивных систем. Одним из важнейших преимуществ этого вида домостроения яплчется то, что не требуется значительных капитальных вложений в создание, развитие или реконструкцию строительной базы, как при любом другом методе. Необходимо отметить, что затраты на приобретение и эксплуатацию опалубки и необходимого оборудования окупаются очень быстро, вследствие их универсальности и возможности многократного использования.

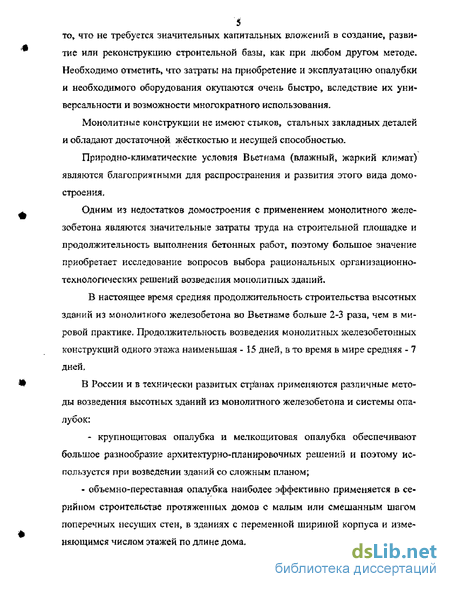

Монолитные конструкции не имеют стыков, стальных закладных деталей и обладают достаточной жёсткостью и несущей способностью.
Природно-климатические условия Вьетнама (влажный, жаркий климат) являются благоприятными для распространения и развития этого вида домостроения,
Одним из недостатков домостроения с применением монолитного железобетона являются значительные затраты труда на строительной площадке и продолжительность выполнения бетонных работ, поэтому большое значение приобретает исследование вопросов выбора рациональных организационно-технологических решений возведения монолитных зданий,
В настоящее время средняя продолжительность строительства высотных зданий из монолитного железобетона во Вьетнаме больше 2-3 раза, чем в мировой практике- Продолжительность возведения монолитных железобетонных конструкций одного этажа наименьшая - Ї5 дней, в то время в мире средняя - 7 дней,
В России и в технически развитых странах применяются различные методы возведения высотных зданий из монолитного железобетона и системы опалубок: - крупнощитовая опалубка и мелкощитовая опалубка обеспечивают большое разнообразие архитектурно-планировочных решений и поэтому используется при возведении зданий со сложным планом; - объемно-переставная опалубка наиболее эффективно применяется в серийном строительстве протяженных домов с малым или смешанным шагом поперечных несущих стен, в зданиях с переменной шириной корпуса и изменяющимся числом этажей по длине дома. - скользящая опалубка применяется в основном при строительстве домов башенного типа повышенной этажности с компактным планом, а также при возведении монолитных ядер жесткости;

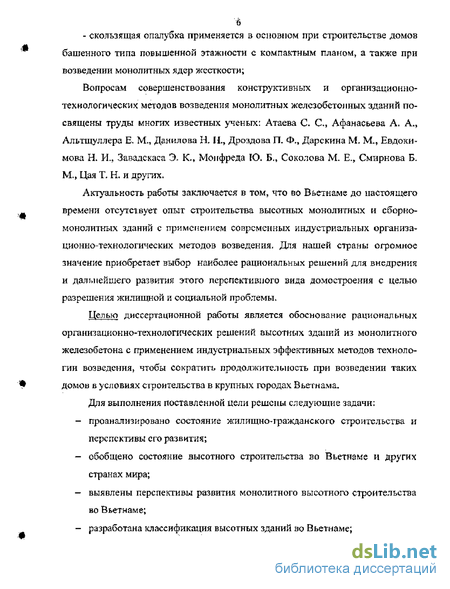

Вопросам совершенствования конструктивных и организационно-технологических методов возведения монолитных железобетонных зданий посвящены труды многих известных ученых: Атаева С. С, Афанасьева А. А., Альтщуллера Е, М-, Данилова Н. П., Дроздова П. Ф., Дарскина М, М., Евдокимова Н, И., Завадскаса Э. К., Монфреда Ю. Б,, Соколова М. Е., Смирнова Б. М-, Цая Т. Н. и других.
Актуальность работы заключается в том, что во Вьетнаме до настоящего времени отсутствует опыт строительства высотных монолитных и сборно-монолитных зданий с применением современных индустриальных организационно-технологических методов возведения- Для нашей страны огромное значение приобретает выбор наиболее рациональных решений для внедрения и дальнейшего развития этого перспективного вида домостроения с целью разрешения жилищной и социальной проблемы.
Целью диссертационной работы является обоснование рациональных организационно-технологических решений высотных зданий из монолитного железобетона с применением индустриальных эффективных методов технологии возведения, чтобы сократить продолжительность при возведении таких домов в условиях сіроительства в крупных городах Вьетнама.
Для выполнения поставленной цели решены следующие задачи: - проанализировано состояние жилищно-гражданского строительства и перспективы его развития; обобщено состояние высотного строительства во Вьетнаме и других странах мира; выявлены перспективы развития монолитного высотного строительства во Вьетнаме; - разработана классификация высотных зданий во Вьетнаме; исследованы конструктивные и организационно-технологические решения по возведению высотных гражданских зданий из монолитного железобетона во Вьетнаме; исследованы факторы, влияющие на эффективность строительства высотных зданий; разработаны методики повышения эффективности организационно-технологических решений по возведению высотных гражданских зданий из монолитного железобетона во Вьетнаме; внедрены результаты исследования в строительное производство-Объектом исследования является эффективная технология возведения высотных зданий во Вьетнаме,

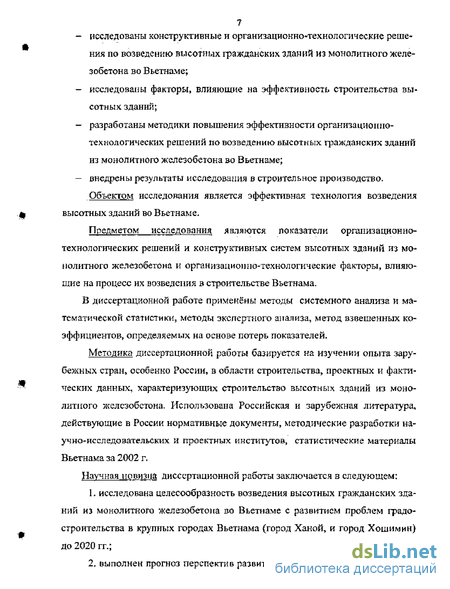

Предметом исследования являются показатели организационно-технологических решений и конструктивных систем высотных зданий из монолитного железобетона и организационно-технологические факторы, влияющие на процесс их возведения в строительстве Вьетнама.
В диссертационной работе применены методы системного анализа и математической статистики, методы экспертного анализа, метод взвешенных коэффициентов, определяемых на основе потерь показателей.
Методика диссертационной работы базируется на изучении опыта зарубежных стран, особенно России, в области строительства, проектных и фактических данных, характеризующих строительство высотных зданий из монолитного железобетона. Использована Российская и зарубежная литература, действующие в России нормативные документы, методические разработки научно-исследовательских и проектных институтов, статистические материалы Вьетнама за 2002 г.
Научная новизна диссертационной работы заключается в следующем: исследована целесообразность возведения высотных гражданских зданий из монолитного железобетона во Вьетнаме с развитием проблем градостроительства в крупных городах Вьетнама (город Ханой, и город Хошимин) до 2020 гг.; выполнен прогноз перспектив развития объёма строительства в моно- литном железобетоне, прогноз развития высотных зданий и технологии монолитного строительства во Вьетнаме на основании методики прогнозирования технического развития В, Г. Гмошинского [31,32,33]. В результате работы прогнозирования выявлено, что в настоящее время строительства высотных гражданских зданий из монолитного железобетона во Вьетнаме является эффективным и весьма перспективным;
3. исследованы технология и методы возведения высотных гражданских зданий из монолитного железобетона во Вьетнаме, выявлено влияние различ ных организационно-технологических факторов на эффективность строитель ства: организационные, уровень механизации, технология бетонных, опалу бочных, арматурных работ, транспортирование и укладка бетонной смеси.

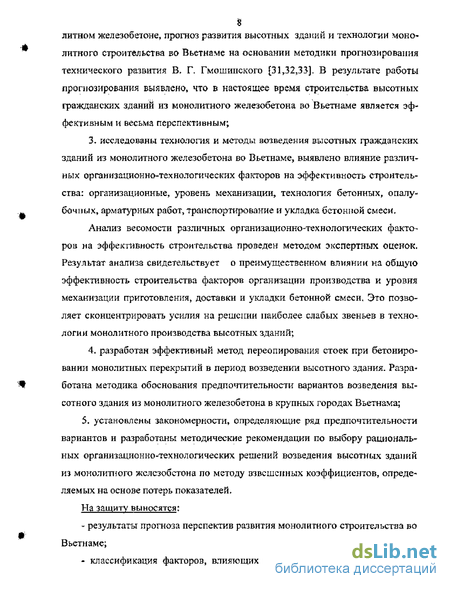

Анализ весомости различных организационно-технологических факторов на эффективность строительства проведен методом экспертных оценок. Результат анализа свидетельствует о преимущественном влиянии на обшую эффективность строительства факторов организации производства и уровня механизации приготовления, доставки и укладки бетонной смеси. Это позволяет сконцентрировать усилия на решении наиболее слабых звеньев в технологии монолитного производства высотных зданий;
4. разработан эффективный метод переопирования стоек при бетониро вании монолитных перекрытий в период возведении высотного здания. Разра ботана методика обоснования предпочтительности вариантов возведения вы сотного здания из монолитного железобетона в крупных городах Вьетнама;
5. установлены закономерности, определяющие ряд предпочтительности вариантов и разработаны методические рекомендации по выбору рациональных организационно-технологических решений возведения высотных зданий из монолитного железобетона по методу взвешенных коэффициентов, определяемых на основе потерь показателей,
На защиту выносятся: - результаты прогноза перспектив развития монолитного строительства во Вьетнаме; - классификация факторов, влияющих на эффективность строительства высотных зданий; методика обоснований предпочтительности вариантов возведения высотного здания из монолитного железобетона в крупных городах Вьетнама; методические рекомендации по выбору рациональных организационно-технологических решений возведения высотных зданий из монолитного железобетона по методу взвешенных коэффициентов, определяемых на основе потерь показателей.

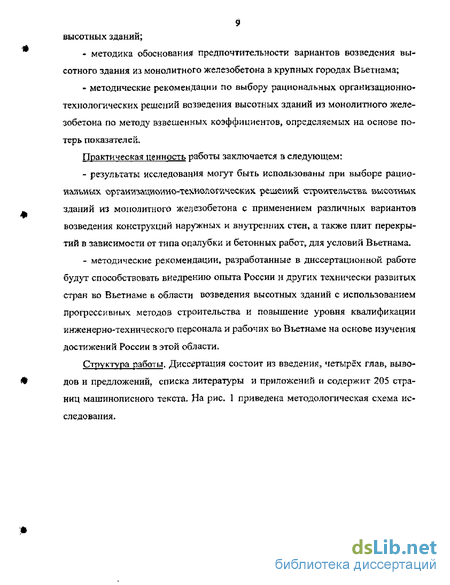

Практическая ценность работы заключается в следующем: результаты исследования могут быть использованы при выборе рациональных органита^йонно-течшдегйческих решений строительства высотных зданий из монолитного железобетона с применением различных вариантов возведения конструкций наружных и внутренних стен, а также плит перекрытий в зависимости от типа опалубки и бетонных работ, для условий Вьетнама. методические рекомендации, разработанные в диссертационной работе будут способствовать внедрению опыта России и других технически развитых стран во Вьетнаме в области возведения высотных зданий с использованием прогрессивных методов строительства и повышение уровня квалификации инженерно-технического персонала и рабочих во Вьетнаме на основе изучения достижений России в этой области.
Структура работы. Диссертация состоит из введения, четырёх глав, выводов и предложений, списка литературы и приложений и содержит 205 страниц машинописного текста. На рис. 1 приведена методологическая схема исследования.
Темя: Организационно-технологические ратработки всзпёдсиия высотных зданий нэ монолитного желечобеюна в крупных городах Вьетнама.
Целым исследи пиния явлчетсл обоснование p^niioi raiiLi і Е.14 оріантапионно-технологичссшіч решении вьсц/гных ланчи яз монолитного железобетона с применением индустриальных эффективны* методов технологии поз ведении, чтобы сократить продолжительность при возведении таких дочои в условиях строительства в крупных городах Вьетна-
Задачи: проанализировано состояние жнинщно-грнжланского строительства н лер-стісргі и вы его разнитчч; обобщено состояние нысотного строительства во Вьетнаме и других странах мирз; выявлены перспективы развития монолитного высотного строительства во Вьетнаме; исследованы конструктивные и органнэапнонно-тсхнологнчсскнс решения по возведению высотных гражданских здании ні монолитного железобетона во Вьетнаме; ІіССЛеДОнанЧ факторы, р.ІІІН&.ЛЩіі;. HhY МрфекіКЬНі*СГЬСТрОііТЄлЬСТва высотных здании; - разработаны методики повышения эффективности оршни^ационно- техчологическнх решении по возведению высотн ык гражданских зданий из монолитного железобетона во Вьетнаме; - В] [слоены рсзультіш.і исследования в стооительное пооизводство
Объектом нсгледонаннч я алчете эффективная технология возведения высотных здании но Вьеікаме.
Предметам исследовании является показатели оріьн и (одной ноте* поло гич ескнх решении и нои-струтныиых енсіем высотных зданий из монолитного железобе тона н оргвнизэционно- тсхлологическис факюры. ЬЛИПЮ- ідие на пронесе их возв^чени* н строительстье Вьсі нама.
Практическая значимость: - результаты исследования: могут быть использованы при выборе рациональные
Органи34ПИОННО-ТЄ*>іОЛОГИЧЄСКИХ решений СТрОИТСЛЫТВН ВЫСОТНЫХ ЗЛЕНИЙ из монолншогч» железобетона с применением различны* мриантоп чоїиєлєния конструкций" наружных н внутренних стен, а также плит перекрыл нР в лаки-енчости опина опалу&ни и бетонных рдґіот. для условий Вьетнама; - четодические рекомендации. разработанные в диссертационной работе будут способствовать внедрению они і а России ч друї и\ ]й\нически развитых стран во Вьетнаме в области возведения высотных здании с использованиеч про грессивных методов строительства и повышение уровни квалификации инже нер но-тм ни чесного персонала и ра&очих но Вьеінаме на иснове изучения дос тижений РОССИИ В ПОЙ oJi-liUrTH,
Научная нсі»нзна іаклнцьетгн велглуншіеч;
Исследована целесообразность возведения высотных гражданских зданий из монолитного жепе!оОетона во Вьетнаме с развитием гралостроитсльства в крупных городах Вьетнама (город Ханой, и город Хошимин» до 2020 тт.; выполнен прогноз перснем ив. развития высотных здлниД и технологии монолитного строительства во Вьетнаме на основанчч чеюднкн лрої ншироішние технического развития В. Г. Гмои?ичскою. В результате работы прогнозирования выявлено, что в настоящее время строительства высотных гражданских здании ні монолитного железобетона во Вьетнаме является эффективным н весьма перспективным; исследованы технология и методы возвеления высотных іражданских зданий пз монолитного «елез^беюна во Вьетначс. выявлено влияние различных орщншв-ционно-тєачолоіичєскнк фал оров на эффективность строительства,
Анализ весомости различны* организационно-технологических факіЧірил на эффективность строитсльсі-ьа приведен методом экспертных оценок Результат анализа свидетельствует о преимуществом влиянии на общую эффективность строительства факторов организации производства и уровня механизации приготовления, доставки и укладки бетонной снеси. Это позволяет сконцентрировать усилия на решение наиболее слабы* зненъеы ь технологии монолитною произкодсіна высотных зданий, ртрибші»! л|іфси iHHiihjft метод нерешшропяннч стиск при беїонированин монолитных перекрытий в период возведении высотою [данин. Разработана чеюлн-КД обіїСікіаанніІ НрСДПОчтнтелі.нгкггК ШрнантОн т< снсценн я вы^Цаньио Зллнни и J монолитного железобетона н крупных города* Вьелнача; установлены закономерности, определяющие ряд предпочтительности вариантов н разработаны методические рекомендации по вьібору рациональных организационно-технологических решений возведения высотных зданий из монолитного железобетона по методу тинешечных коїффчцченіун. определяемых на основе потерь показагелей.
Метол нка диссертационной работы базируется на изучении опыта іар^бежньїч стран, особенно России, в области строительства, проектных н фактических данных, нарактериэующил строительство высотных зданий и) монилнтного жсгтсіобетпна-Использована Российская и зарубежная литература, действующие в России нормативные документы, методические разработки Н ау ч hO-iiLCjiCj Юші е едьС К их н лроевтнык ичетнтутой. статистические материалы Вьетнама за 2002 г. \\В іащніу вынцСнтсн" результаты прогноза пер-спектия разки-тч нонолитнего высотного строительства во Вьетнаме; классификация фактОровч влияюших на эффективность строителыггна высотных здчний, методика обоснования предпочтительности вирнантоь HOJ-ведення высотного здания из монолитного железобетона в крупных піролах Вьеінама; методические рекочеігдацни по выбору раниона-тьиых орга-нн зационно-тсмі олоі_иісских решений возведения высотных ЗЛЦЕїнП ИЗ МҐ^нОЛИТногО we»CJo-бею на но методу вмешенных ко jh[i rjin t L-iCul'j а. определяемых на оспине потерь показателей.

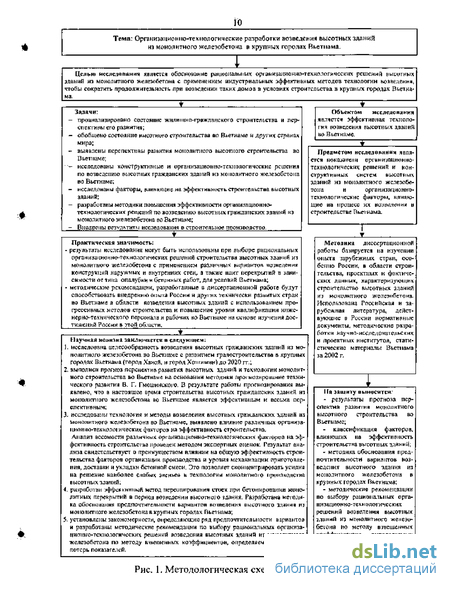

Рис, \. Методологическая схема исследования
Анализ и состояние строительства высотных гражданских зданий из монолитного железобетона во Вьетнаме
До 1990 года во Вьетнаме имелись несколько высотных зданий, почти все в городе Хошимине, В Ханое построили только 2 один ад цати -этажных здания. В 1993 году, когда зарубежные инвестиции стали поступать во Вьетнам, начали строить высотные офисные здания и гостиницы-До 1994 года многоэтажное строительство в Хошимине находилось в стадии согласования и разработок. Были привлечены иностранные партнеры для инвестирования и непосредственного осушествления строительства первых многоэтажных зданий, таких как бизнес-центр International Burotel, где предлагались офисы в аренду, гостиница Equatorial и многофункциональный деловой центр Saigon New World. Генеральными подрядчиками являлись зарубежные строительные компании. Вьетнамские строительные компания участвовали в строительстве как субподрядчики. Зарубежные строительные компании использовали передовую технологию, механизмы и оборудования. Почти все конструкции высотных офисных зданий и гостиниц запроектированы из монолитного железобетона, например, гостиницы International Burotel, Equatorial, Saigon New World в городе Хошимине, гостиница Manila в городе Ньячанг.
С 1995 года Вьетнамские строительные компании начинают возводить высотные здания как генподрядчики, потому что они уже приобрели оборудования и опыт возведения высотных зданий.
Большинство высотных зданий выполнены из монолитного железобетона, В крупных городах как в Ханое, Хошимине построены разнообразные высотные здания. Теперь строят не только высотные офисы, гостини-цы, но и высотные жилые здания. Финансовые инвестиции поступает из различных источников, в том числе от жителей самих городов.
Строительство многоэтажных зданий во Вьетнаме усиленно развивается, исходя из требований экономить городские площади, т. к, земли в городах очень дорогие.
Уже к 1995 году только в двух крупнейших городах Вьетнама — в Ха 27 ное и в Хошимине - было возведено несколько десятков зданий этажностью от девяти этажей и выше, В 1995-96 годах возводится десятки зданий с этажностью более двадцати. Можно упомянуть такие комфортабельные сооружения как Harbour View 22 этажа, Vinametric J2 этажей, Saigon New World 14 зіажей, Equatorial 14 этажей, здание бизнес-центра International Burotcl 16 этажей и другие сооружения в городе Хошимине. В Ханое темпы сооружения таких зданий скротднее, но также можно привести здесь многоэтажный городок HITC фирмы Schmidt-Vietnam, состоящий из блоков по 9 и 19 этажей.
Большинство зданий строятся из монолитных железобетонных каркасных зданий с монолитными железобетонными перекрытиями с применением высокопрочной стальной арматуры и бетона класса от В-30 до В-40. Также применялись мелкие бетонные блоки, произведенные на бетонном заводе.
Инвесторами выступают совместные предприятия со смешанным капиталом из Гонконга, Тайваня, Сингапура.
Привлечение иностранных инвесторов не только выдвинуло на первый план жесткие требования к качеству возводимых сооружений, но и обусловило жесткий график темпов работ. Эти требования в свою очередь обусловили необходимость использования высокоэффективных современных технологий.
Указанные вьтше объекты сооружались по иностранным проектам. Исключением явилась лишь гостиница Манила, где большую часть проектных работ выполнило Проектное бюро города Нячапга, Так же на всех объектах, кроме гостиницы Манила, генеральными подрядчиками выступили иностранные фирмы. Крупным вьетнамским строительным организациям были отданы лишь функции субподрядчиков и поручен набор рабочей силы.
Большая часть рабочих была направлена Первым Строительным управлением при Министерстве строительства и Сайгопской Конфедера цией строительства. Таким образом, вьетнамские строительные организации были отстранены от функции генподрядчика из-за недостатка средств и отсутствия необходимого оборудования.
Ряд объектов закупали уже готовую товарную бетонную смесь, производства Меконгского бетонного комбината, которую доставляли в авто-бетоносмесителях, Характеристика этого бетона имеет класс от В-30 до В-45. Постоянно производился отбор пробы бетона от места отгрузки до места потребления. На объекте производилась закачка бетонной смеси с помощью бетононасоса прямо на требуемый этаж. Однако кое-где практиковалась и перегрузка бетонной смеси з промежуточный бункер.
Нередко при указанных процедурах из-за заторов на дороге или других неполадок, приводивших к перерывам в бетонировании, возникали пробки в трубах и шлангах, для устранения которых приходилось производить трудоемкие процессы размонтирования, очистки и обратной сборки труб. Для достижения нужных параметров вязкости бетонной смеси применяли различные химические вещества - пластификаторы.
Строительные Вьетнамские фирмы имеют слабую конкурентоспособность, особенно по сравнению с иностранными фирмами. Почти все вьетнамские фирмы проиграют на подрядных торгах в присутствии иностранных фирм, и вьетнамские фирмы только играют роль субподрядных фирм. Основными причинами являются низкое качество управления, устарелое и недостаточно производительное оборудование, ограниченное умение специалистами технологии строительства, низкий уровень деловой сообразительности, ограниченное понимание коммерческих и рыночных процедур, и недостаток опыта в тендерных контрактах.
Основными сдерживающими факторами роста эффективности строительного производства является: низкая концентрация строительных объектов, низкая производительность труда, медленная окупаемость капитальных вложений. В настоящее время средняя продолжительность строительства во Вьетнаме больше в 2-3 раза, чем в мире. Продолжительность возведения бетонной кОЕіструкции одного этажа наименьшая составляет 15 дней, а в России только 4-7 дней [83,148].
Исследование организационно-технологических факторов повышения эффективности строительства высотных гражданских зданий из монолитного железобетона во Вьетнаме
Во Вьетнаме при наличии проектно-смстной документации, но отсутствии проектно-технологичсской документации строительство зданий и сооружений запрещается, Разработка документации, на основе которой можно получить разрешение начинать строительство, выполняется в две стадии. Первая стадия: Архитектурное и конструктивное проектирование, которое выполняется проектными организациями, включающее разработку следующей документации: - документации по архитектурному и конструктивному проектиро ванию; - документации по технологическому и энергетическому проектированию; - документации по проектированию организации строительства (для составления рекомендаций); - сметная документация. Вторая стадия: - разработка рабочего проекта; - проектирование организации производства выполняется строительными организациями и включает следующие виды: - проектирование технологии строительного производства; - сметную стоимость объекта. В состав рабочего проекта входят: - рабочие чертежи; - ведомость объемов работ; и - календарный план; - стройгенплан (СГП); - общая пояснительная записка, Обязанностью производственных строительных организаций является применение рациональных способов работ с целью снижения затрат ресурсов.
Учитывая состояние строительства во Вьетнаме, одним из путей, ведущих к повышению эффективности и качества строительства, является разработка организационно-технологической документации, в состав которой входит рациональное определение разбивки в плане высотного здания на захватки для организации поточного строительства, разработки поточной организации производства и календарного плана возведения высотного здания из монолитного железобетона.
На некоторых ответственных стройках, при содействии зарубежных строительных фирм уровень механизации достигнут; 80% па горизонтальной перепозке грузов; 90% на вертикальном транспорте; на бетонных работах - 80% и. т, д. Однако строительные организации, расположенные в разных районах, располагают разными видами и типами машин (табл. 2.2), ремонтными базами и запчастями (в настоящее время имеются а наличие 25 ремонтных баз строительных машин и выпуска простых запчастей мощностью 4150 ед. в год, обеспечивающие только 50% необходимой потребности; 14 механических строительных цехов мощностью 312600 машин /год, при этом эксплуатация машин - неэффективна и количество используемых машин достигает только 50% от наличного парка [83,154].
В настоящее время в Хошимине и в Ханое количество заводов изготавливающих бетонную смесь для строительства превышает по своей мощности необходимые объемы производства в два-три раза. В период до 2005, если будет достигнуто увеличения строительных производственных мощностей в два раза, что будет соответствовать потребностям, то будет интересах городской экологии.
В настоящее время на имеющихся заводах применяется оборудование производства Японии и Германии: ТЕКА, ELBA, PUTZMEISTER, KAMAG, SKAKO, и Австралии - HUMES. Наиболее распространенная мощность — от 45 до 80 кубометров бетонной смеси в час. Количество оборудования, применяющееся на действующих заводах доказало, что его вполне достаточно, В плане качества поставок бетона зависит от рабочего состояния заводов и установок и сырья для производства бетонной смеси, По прочности и качеству бетона, как говорилось выше, в период 2003-2005 годов выдвигаются требования изготовлять бетоны класса от В-40 до В-60, В течение нескольких последних лет параллельно с заводами производящими бетонную смесь развивались и такие машины как бетоновозы на колесах, доставляющие бетонную смесь на стройку в процессе замешивания в пути. На каждом заводе имеется в среднем от 4 до 8 таких аатобето-ко возов. Эти автобетоновозы производятся в Австралии, Германии, Японии обычно на тех же предприятиях, которые производят стационарные бетоносмесители,
Казалось бы» эти мобильные бетоносмесители являются исключительно удобной, но в тоже время возникли и серьезные проблемы. В пер вую очередь - это режим проезда по городу. Например, в Хошимине определены часы» когда разрешается проезжать бетоновозам, в другое время, например, в рабочее время и в часы пик их движение по городу запрещено. Можно предположить, что и в Ханое, если бетоносмесители на колесах станут более распространенными, то и там будут вводиться ограничивающие графики их движения по улицам города.
Организационно-технологические факторы
Для повышения эффективности бетонных работ и достижения необходимого уровня показателей эффективности строительства высотных зданий в дайной главе разработаны методические рекомендации на основе изучения научных разработок и передового опыта высотного строительства в Российской Федерации и в западных технически развитых странах.
Организация строительства монолитных зданий должна обеспечить планомерное развертывание строительных работ, взаимосвязанную деятельность всех рабочих бригад, участников строительства, рациональную очередность строительства и ввод в действие объекта в установленные сроки,
Технологические параметры устанавливают степень членения комплекса работ на отдельные процессы (частные потоки) и последовательность их выполнения. Перечень основных работ приводится ниже, В соот 112 ветствии с работами в комплексной бригаде выделяют специализированные звенья.
Пространственные параметры устанавливают рациональное членение объекта на участки (захватки) и ярусы, на которых в технологической последовательности выполняется весь комплекс работ. Наименьший размер захватки принимают исходя из загрузки звена рабочих минимального состава, выполняющего наиболее трудоемкий процесс в течение смены. Размер захваток и ярусов увязывают с конструктивным решением сооружения, а их границы определяют возможностью устройства рабочих швов в плане и по высоте, а также обеспечением необходимой оборачиваемости опалубки.
Число захваток увязывается также с количеством бригад. Если параллельно будут работать четыре бригады, проиводяшие опалубочные, арматурные, бетонные и распалубочные работы, полоса каждого яруса должна быть разделена на четыре участка, соответствующие числу работающих бригад рабочих. Однако распалубливать железобетонные конструкции и устанавливать на них опалубку для вышележащего яруса можно только после затвердения бетона и нарастания его прочности в соответствии с действующими "Техническими условиями" и СНиП. Поэтому для выдерживания бетона для достижения им необходимой прочности отводится также один или несколько резервных участок (захваток), в зависимости от продолжительности твердения бетонной смеси. Для ускорения твердения нужно исследовать быстротвердеющие смеси,
Захватки представляют собой конструктивные фрагменты, единовременно бетонируемые в ходе 1-2 рабочих смен. Назначение захваток обычно происходит при рассмотрении типового этажа здания с учетом обеспечения устойчивости и геометрической неизменяемости возводимых фрагментов конструкций.
В основе научной организации строительства монолитных зданий лежит поточный метод, основными принципами которого является непрерывность и ритмичность всего производственного процесса, непрерывность загрузки трудовых и технических ресурсов,
При строительстве монолитного здания выполняется целый комплекс строительных работ, основными из которых является установка опалубки, укладка арматуры, установка бетонной смеси, выдерживание бетона, распалубка и отделка конструкций. Указанные процессы повторяются при возведении фундаментов, этажей, перекрытий и т. д.
Каждый процесс выполняется бригадой и состоит из нескольких операций. Эти операции выполняется специализированными звеньями рабочих и могут следовать одна за другой в установленной последовательности или повторяется по мере перемещения рабочих в пределах строящегося обьскта, Для выполнения определенного строительного процесса отводится участок, на котором размещается бригада рабочих с инструментом, необходимыми механизмами и приспособлениями (подмости или леса). Рабочими за установленное время укладывается определенное количество бетона, арматуры и сборных изделий, что в конечном итоге составляет строительную продукциво (этаж, перекрытие, или здание в целом).
Поточный метод строительства монолитных зданий з крупнощитовой опалубке особенно эффективен при комплексной механизации строительства и при применении унифицированных комплектов опалубки. В этом методе закономерно сочетается последовательное и параллельное выполнение различных процессов производства на многих участках фронта работ. Одновременное выполнение работ бригадами или звеньями рабо чих на различных участках позволяет каждой предшествующей бригаде, выполняющей другой вид работ (или следующей операцию). Непрерывность производства и строгая очередность работы бригад достигается соответствующим расчетом элементов потока, состава бригад и технического осЕїащения. Максимальное совмещение различных производственных процессов во времени и полное использование фронта работ па отдельных участках при поточном методе приводит к значительному сокращению продолжительности строительства объекта.
При организации поточного строительства монолитного здания в крупнощитовой опалубке определяются параметры технологические, пространственные и временные, Дня организации работ поточным методом необходимо правильно определить составы бригад рабочих в зависимости от объёмов работ на каждой захватке и норм времени, затрачиваемых па выполнение этих работ, В зависимости от числа одновременно работающих бригад назначается количество захваток. Объём работ, выполняемых на захватке и нормы времени н„р позволяют подсчитать трудоёмкость работ в чел-днях на каждой захватке V = W. ньр
По величине трудоёмкость V и количеству назначаемых рабочих Р определяется продолжительность работы t, захватке, т.е. t= V/P
Наиболее просто организовать работу поточным методом можно при равновеликих по трудоёмкости захватках и одинаковой продолжительности выполнения отдельных процессов (частных и специализированных потоков) на них. В этом случае поток носит ритмичный характер.
При возведении высотных монолитных зданий чаще распространены случаи, когда фронт работ невозможно разделить на равные или равновеликие по трудоёмкости работ захватки. В этом случае формируют неритмичные потоки. При различной трудоёмкости работ на захватках и постоянном составе рабочих в бригадах ритм работы бригад будет переменным.
Экономическая эффективность внедрение результатов исследования
Методика определения эффективности досрочного евода построенного объекта в эксплуатацию. Досрочный ввод дает возможность инвестору получить дополнительную прибыль (Эд.в), определяемую выражением Зав = Е1іК(Тд-Тф), (4.1) гдеч - ожидаемая эффективность создаваемого продукта (товара) (донг/донг, год); К— величина капитала, инвестируемого в производство, донг; Тд - договорная продолжительность ввода объекта; Тф - фактическая продолжительность ввода объекта.
Разница между договорной продолжительностью ввода объекта и фактической продолжительностью ввода объекта в данной формуле (Т -Тф) выражается в долях года. Естественно, если Т$ Тф т. е. продолжительность ввода задерживается, инвестор теряет ожидаемую прибыль, что проявляется в отрицательном значении расчётного эффекта.
Норму эффективности производства, рассматриваемую как отношение чистой прибыли к вложенному капиталу в среднем за год, для разных классов капитальных вложений можно принимать в следующих пределах [125]: - класс I (инвестиции с целью сохранения позиций на рынке, замены отдельных вышедших из строя машин и оборудования) - не менее 6%; класс II (инвестиции с целью обновления основных производственных фондов, повышения качества продукции, ввода дополнительных мощностей) - не менее 12%; - класс III (инвестиции с целью внедрения новых технологий, получения прибыли путем создания новых предприятий, других крупных производственных единиц) — не менее 15%; - класс IV (инвестиции с целью увеличения прибыли и накопления финансовых резервов) - не менее 18-20%; - класс V (рисковые направления с целью реализации инновационных проектов, исход которых неясен) - не менее 23 - 25%; На практике в расчетах эффекта чаще всего принимается средняя норма эффективности, равная в большинстве 10— 12%. 2. Экономическая эффективность досрочного ввода построенного объекта в эксплуатацию Досрочный ввод дает возможность инвестору получить экономический эффект.
По выше приведенной методике, считаем экономическую эффективность за чет сокращения продолжительности строительства дома A3: Подстааив данные в формулу 4.1: 164 EN = 12% (инвестиции с целью увеличения прибыли и накопления финансовых резервов); К = 30600 млн. донг (капитальное вложение в строительство здания A3; Тд— 1,6 г. (продолжительность строительства по договору 19,2 месяца = 1,6 г.); Тф 1,31 г. (фактическая продолжительность ввода A3) получаем: Э = Е»К(Тд-Тф)= 0,12 х 30600 мли-донгх (1,6г.-1,31г.) =1065 млн. донг. Вывод по 4-ой главе. 1. В настоящее время, наиболее распространенные высотные здания по этажности во Вьетнаме - это здания от 8-ми до 16-ти этажей, 2. Для внедрения результатов исследования в строительство высотных зданий во Вьетнаме, выбираем 16-ти этажное здание из монолитного железобетона. 3. При использовании передового опыта зарубежных стран, с методом переопироваыия стоек, фактическая продолжительность возведения надземной части здания, при бетонировании основных монолитных железобетонных перекрытий, стен, перегородок и колонн составил 7 дней на этаж. По сравнению с традиционным методом, при выбранном методе продолжительность возведения надземной части здания, сокращается в два раза, 4. Для определения эффективности внедрения результатов исследования в строиієльство высотных зданий во Вьетнаме, использована методика определения эффективности от досрочного ввода построенного объекта в эксплуатацию. 5. За чет сокращения продолжительности строительства дома A3, получен экономический эффект в размере 1065 млн, донг,
1. Во Вьетнаме строительная отрасль играет важную роль в национальной экономике, она занимает примерно 7% ВВП. В настоящее время во Вьетнаме обеспеченность населения общей площадью жилья составляет около 5,4 - 8 кв. м на 1 человека. Чтобы обеспечить потребность населения жилой площадью в среднем 10 кв. метров на 1 человека к 2010 ом году, намечено построить около IS млн. кв. метров жилья в год. Для города Ханоя, в течение 8 лет (с 2003 до 2010 гг.), дополнительно нужно построить 12 млн. м жилья или ежегодно строить 30,000 квартир. 2. В настоящее время средняя продолжительность строительства высотных зданий во Вьетнаме в 2-3 раза больше, чем в мировой практике. Продолжительность возведения монолитной железобетонной конструкции одного этажа наименьшая составляет 15 дней. 3. Выявлено, что технология возведения высотных зданий в зарубежных странах достигла высокого уровня. Продолжительность возведения основных несущих конструкций высотных зданий из монолитного железобетона составляет от 4 до 7 дней на одни этаж с высоким качеством производства работ. 4. Выполнено прогнозирование перспектив развития объёма строительства в монолитном железо бетоне, развития высотных зданий и технологии монолитного строительства во Вьетнаме по методике прогнозирования технического развития В, Г. Гмошинского. В результате прогнозирования выявлено, что коэффициент полноты Г = 0,94 и доказано, что в настоящее время строительства высотных гражданских зданий во Вьетнаме эффективно и весьма перспективно. 5. Выявлено, что по мере увеличения высоты здания удельная стоимость земли на 1 м2 полезной площади, снижается. Снижаются и расходы на эксплуатацию здания, поскольку удельные затраты для одного большого здания ниже, чем для нескольких небольших зданий. 6. Исследование технологии возведения высотных гражданских зданий из монолитного железобетона во Вьетнаме, выявлено влияния различных организационно-технологических факторов на эффективность строительства: организационные факторы 27,6%, индустриализация опалубочных работ 24,9%, уровень механизации приготовления, доставки и укладки бетонной смеси 14,6%, технологичность решений монолитных конструкций 12,1 %, средства ускорения твердения 11,6%, индустриализация арматурных работ 9,2%,
Анализ весомости различных организационно-технологических факторов на эффективность строительства проведен методом экспертных оценок. Результат анализа свидетельствует о преимущественном влиянии па общую эффективность строительства факторов организации производства и уровня механизации приготовления, доставки и укладки
