Содержание к диссертации

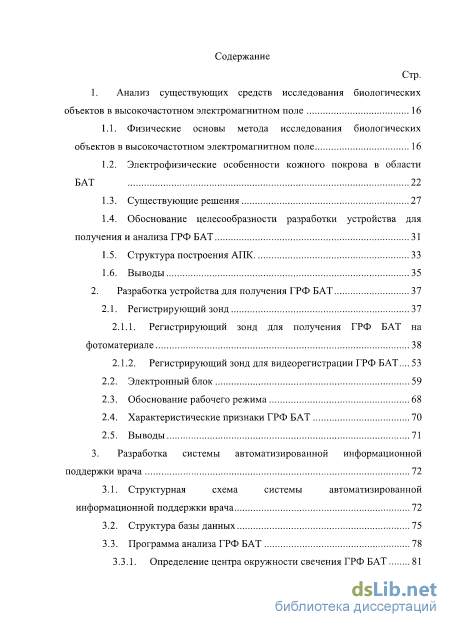

Введение

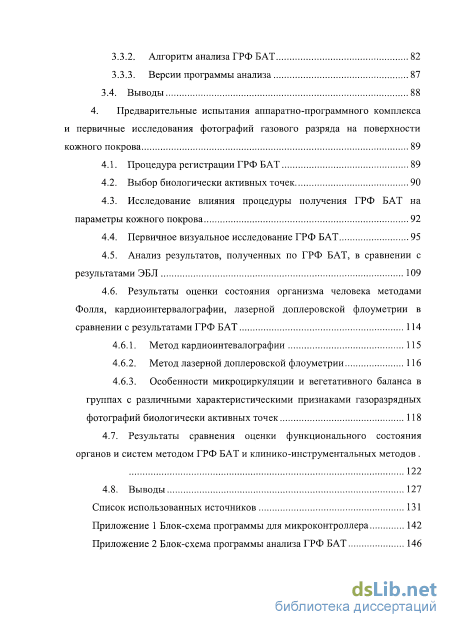

1. Анализ существующих средств исследования биологических объектов в высокочастотном электромагнитном поле 16
1.1. Физические основы метода исследования биологических объектов в высокочастотном электромагнитном поле 16
1.2. Электрофизические особенности кожного покрова в области БАТ 22
1.3. Существующие решения 27
1.4. Обоснование целесообразности разработки устройства для получения и анализа ГРФ БАТ 31
1.5. Структура построения АПК 33
1.6. Выводы 35
2. Разработка устройства для получения ГРФ БАТ 37
2.1. Регистрирующий зонд 37
2.1.1. Регистрирующий зонд для получения ГРФ БАТ на фотоматериале 38
2.1.2. Регистрирующий зонд для видеорегистрации ГРФ БАТ
2.2. Электронный блок 59
2.3. Обоснование рабочего режима 68
2.4. Характеристические признаки ГРФ БАТ 70
2.5. Выводы 71
3. Разработка системы автоматизированной информационной поддержки врача 72
3.1. Структурная схема системы автоматизированной информационной поддержки врача 72
3.2. Структура базы данных 75
3.3. Программа анализа ГРФ БАТ 78
3.3.1. Определение центра окружности свечения ГРФ БАТ 81
3.3.2. Алгоритм анализа ГРФ БАТ 82
3.3.3. Версии программы анализа 87
3.4. Выводы 88
4. Предварительные испытания аппаратно-программного комплекса и первичные исследования фотографий газового разряда на поверхности кожного покрова 89
4.1. Процедура регистрации ГРФ БАТ 89
4.2. Выбор биологически активных точек 90
4.3. Исследование влияния процедуры получения ГРФ БАТ на параметры кожного покрова 92
4.4. Первичное визуальное исследование ГРФ БАТ 95
4.5. Анализ результатов, полученных по ГРФ БАТ, в сравнении с результатами ЭБЛ 109
4.6. Результаты оценки состояния организма человека методами Фолля, кардиоинтервалографии, лазерной доплеровской флоуметрии в сравнении с результатами ГРФ БАТ
4.6.1. Метод кардиоинтевалографии 115
4.6.2. Метод лазерной доплеровской флоуметрии 116
4.6.3. Особенности микроциркуляции и вегетативного баланса в группах с различными характеристическими признаками газоразрядных фотографий биологически активных точек 118
4.7. Результаты сравнения оценки функционального состояния органов и систем методом ГРФ БАТ и к линико-инструментальных методов . 122
4.8. Выводы 127
Список использованных источников
- Обоснование целесообразности разработки устройства для получения и анализа ГРФ БАТ
- Регистрирующий зонд для видеорегистрации ГРФ БАТ
- Определение центра окружности свечения ГРФ БАТ
- Анализ результатов, полученных по ГРФ БАТ, в сравнении с результатами ЭБЛ

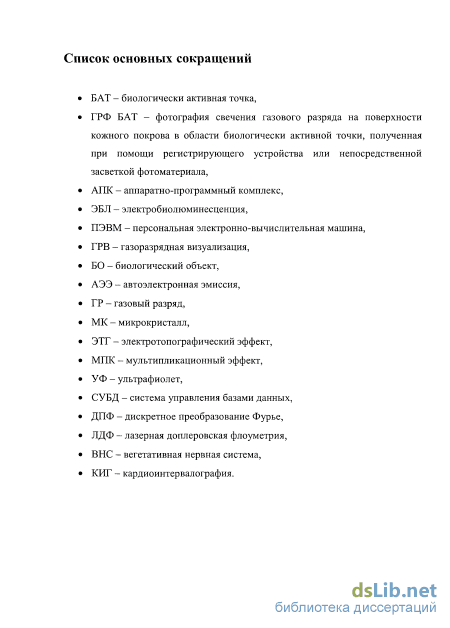

Введение к работе

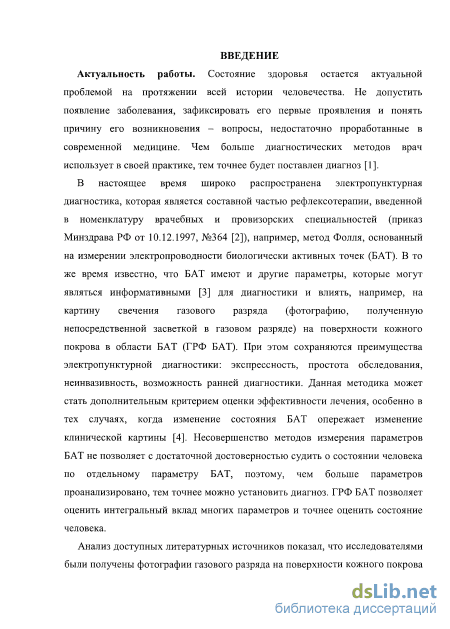

Состояние здоровья остается актуальной проблемой на протяжении всей истории человечества. Не допустить появление заболевания, зафиксировать его первые проявления и понять причину его возникновения - вопросы, недостаточно проработанные в современной медицине. Чем больше диагностических методов врач использует в своей практике, тем точнее будет поставлен диагноз.
В настоящее время широко распространена электропунктурная диагностика, которая является составной частью рефлексотерапии, введенной в номенклатуру врачебных и провизорских специальностей (приказ Минздрава РФ от 10.12.1997, №364), например, метод Фолля, основанный на измерении электропроводности биологически активных точек (БАТ). В то же время известно, что БАТ имеют и другие параметры, которые могут являться информативными для диагностики и влиять, например, на картину свечения газового разряда (фотографию, полученную непосредственной засветкой в газовом разряде) на поверхности кожного покрова в области БАТ (ГРФ БАТ). При этом сохраняются преимущества электропунктурной диагностики: экспрессность, простота обследования, неинвазивность, возможность ранней диагностики. Данная методика может стать дополнительным критерием оценки эффективности лечения, особенно в тех случаях, когда изменение состояния БАТ опережает изменение клинической картины. Несовершенство методов измерения параметров БАТ не позволяет с достаточной достоверностью судить о состоянии человека по отдельному параметру БАТ, поэтому, чем больше параметров проанализировано, тем точнее можно установить диагноз. ГРФ БАТ позволяет оценить интегральный вклад многих параметров и точнее оценить состояние человека.
Анализ доступных литературных источников показал, что исследователями были получены фотографии газового разряда на поверхности кожного покрова в области БАТ с помощью роликового электрода. При этом картины свечения ГР для здорового и больного человека различались, что может служить основанием использования данных картин для диагностики. Однако эти картины малоинформативны, и отсутствуют данные об изменении формы и структуры электрически индуцированного свечения биологически активных точек при различных функциональных нарушениях. Самими авторами отмечено, что специального устройства и методики анализа картин свечения газового разряда на поверхности кожного покрова в области отдельных БАТ для диагностики не существует.

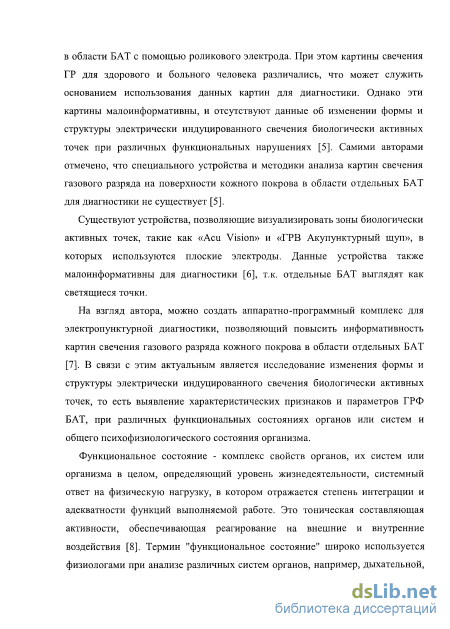

Существуют устройства, позволяющие визуализировать зоны биологически активных точек, такие как «Acu Vision» и «ГРВ Акупунктурный щуп», в которых используются плоские электроды. Данные устройства также малоинформативны для диагностики, т.к. отдельные БАТ выглядят как светящиеся точки.
На взгляд автора, можно создать аппаратно-программный комплекс для электропунктурной диагностики, позволяющий повысить информативность картин свечения газового разряда кожного покрова в области отдельных БАТ. В связи с этим актуальным является исследование изменения формы и структу-
ры электрически индуцированного свечения биологически активных точек, то есть выявление характеристических признаков и параметров ГРФ БАТ, при различных функциональных состояниях органов или систем и общего психофизиологического состояния организма.
Функциональное состояние - комплекс свойств органов, их систем или организма в целом, определяющий уровень жизнедеятельности, системный ответ на физическую нагрузку, в котором отражается степень интеграции и адекватности функций выполняемой работе. Это тоническая составляющая активности, обеспечивающая реагирование на внешние и внутренние воздействия. Термин "функциональное состояние" широко используется физиологами при анализе различных систем органов, например, дыхательной, сердечно-сосудистой, нервной, пищеварительной и т. д.

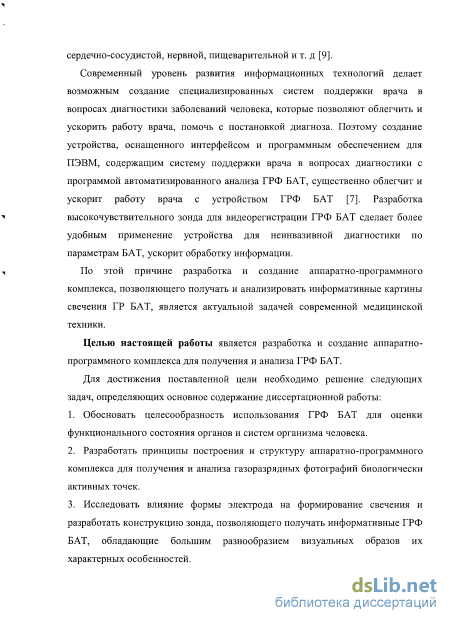

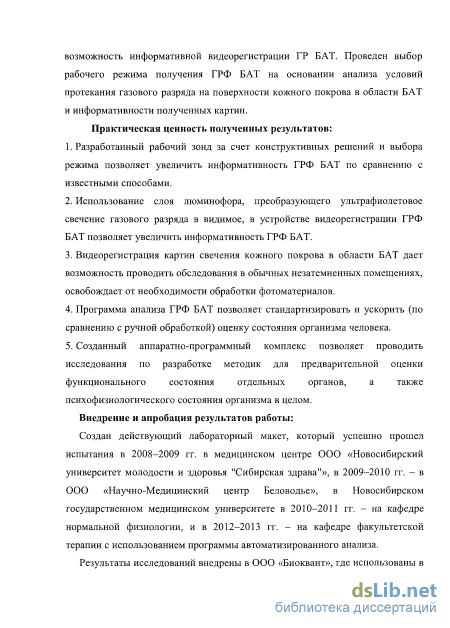

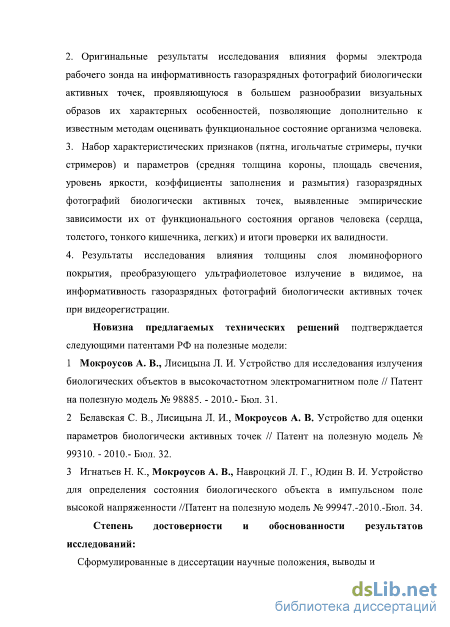

Современный уровень развития информационных технологий делает возможным создание специализированных систем поддержки врача в вопросах диагностики заболеваний, которые позволяют облегчить и ускорить работу врача, помочь с постановкой диагноза. Поэтому создание устройства, оснащенного интерфейсом и программным обеспечением для ПЭВМ, содержащим систему поддержки врача в вопросах диагностики с программой автоматизированного анализа ГРФ БАТ, существенно облегчит и ускорит работу врача с устройством ГРФ БАТ. Разработка высокочувствительного зонда для видеорегистрации ГРФ БАТ сделает более удобным применение устройства для неинвазивной диагностики по параметрам БАТ, ускорит обработку информации.
По этой причине разработка и создание аппаратно-программного комплекса, позволяющего получать и анализировать информативные картины свечения ГР БАТ, является актуальной задачей современной медицинской техники.

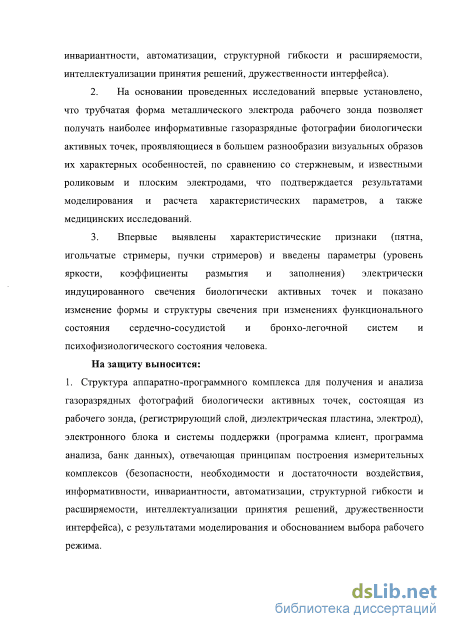

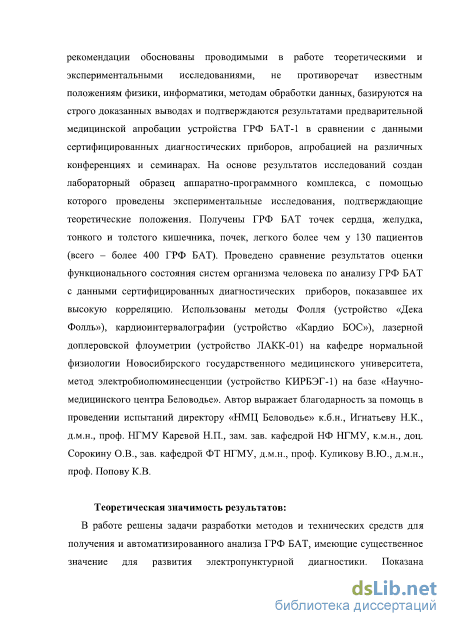

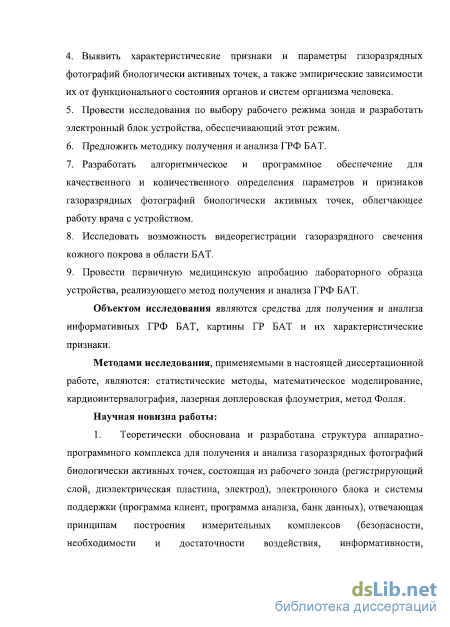

Целью настоящей работы является разработка и создание аппаратно-программного комплекса для получения и анализа ГРФ БАТ.
Обоснование целесообразности разработки устройства для получения и анализа ГРФ БАТ
Новым, прогрессивным этапом в развитии ГРФ стали работы белорусского ученого Я.О. Наркевича-Йодко (Якуб Атонавіч Наркевіч-Едка, 1847 - 1905), который в 1891 г. независимо от результатов исследований Теслы наряду с изображениями металлических предметов получил изображения объектов живой природы. В 1896 г. на выставке, которую проводило Императорское русское техническое общество, ученый демонстрировал снимки монет, листьев растений, пальцев рук человека, полученных, как он говорил, «электрическим путем» [12].
Он исследовал действие электрического тока на здоровый и больной организмы, а также организм, находящийся в разнообразных психических состояниях. На основании своих опытов он «заметил, что разным болезненным состояниям и разным душевным движениям соответствуют свои особенные фигуры излучений, пробегающих по поверхности кожи при пропускании через нее электрической искры. Изучение этих фигур дает как бы ключ к уразумению электрического состояния нашего тела при различных ненормальных его состояниях и, в то же время, предоставляет в наше распоряжение нечто вроде нового и оригинального способа к диагнозу, то есть различению и распознаванию этих состояний...» [12].
Развитие ГРФ требовало хорошо разработанной и, по возможности, легко осуществимой методики фотографирования практически любого объекта. И такая методика была предложена кубанскими изобретателями Семеном Давидовичем (1898 - 1978) и Валентиной Хрисанфовной Кирлиан (1904 - 1971) [13, 14]. К этой методике авторы пришли совершенно независимо от своих предшественников. Еще в 1939 г., будучи электриком по ремонту медицинского оборудования, Семен Давидович обратил внимание на весьма любопытный факт. Искры, проскакивающие между его рукой и стеклянным электродом аппарата д Арсонваля, который он ремонтировал, не вызывают никаких болевых ощущений. При этом искры меняли форму и цвет свечения в зависимости от психического и эмоционального состояния экспериментатора [15]. 5 сентября 1949 г. было зарегистрировано первое авторское свидетельство на «Способ получения снимков различного рода объектов» (А.с. 106401 [16]), а всего за период с 1950 по 1978 годы у супругов Кирлиан было зарегистрировано двадцать одно авторское свидетельство. 1953 г. - М.К. Гайкин и В. Михайлевский с помощью роликового электрода научились находить биологически активные точки на кожном покрове с точностью 0,1 мм [17].
Немецкий практикующий врач Петер Мандель в 1973 году нашёл связь между ГРФ и электроакупунктурным методом Фолля, а затем развил эту связь до научной методики, которую сам же и проверил на практике. Он составил диагностические таблицы, разбив ГРФ пальцев на руках и ногах на зоны, соответствующие отдельным органам. «Основная гипотеза, - пишет Петер Мандель, - базируется на следующем предположении: если биоэнергетика человека является носителем информации, то нормальный гармонический энергический поток будет причиной нормальной гармоничной работы клеток организма. А так как информация не может течь только в одну сторону, то происходит информационный обмен между энергетикой и клеткой. Таким образом, всем изменениям в клеточной структуре предшествует изменения энергетики организма. Этот информационный обмен, по моему глубокому убеждению, является отправной точкой при объяснении природы ГРФ не только человека, но и всех живых организмов» [18].
В 1995 году К.Г. Коротковым был разработан метод газоразрядной визуализации, основанный на использовании цифровой видеотехники, современной электроники и количественной компьютерной обработке данных. Группой учёных под руководством профессора К.Г. Короткова был разработан первый образец аппарата газоразрядной визуализации - «Корона-ТВ». Прибор позволяет регистрировать свечение в реальном масштабе времени в обычном незатемненном помещении на экране компьютера[19].
В настоящее время доказано, что электрически индуцированное свечение объектов - объективное, воспроизводимое в одинаковых условиях физическое явление. Оно возникает в виде короны вокруг объектов живой и неживой природы. Формирование короны свечения осуществляется в воздухе (газовой среде) за счет авто-электронной, ионно-электронной и фотонно-электронной эмиссии. При внесении объекта в высокочастотное поле высокой напряженности с его поверхности эмитируются электроны. Они ионизируют молекулы воздуха, которые, в свою очередь, испускают фотоны в голубой и ультрафиолетовой областях спектра. Так возникает визуально наблюдаемая корона свечения [20].
Корона свечения вокруг живых организмов, в частности пальцев конечностей человека, изменяется во времени и отражает его функциональное состояние. Из электрофизиологии известно, что практически все процессы жизнедеятельности организма сопровождаются проявлением электромагнитных излучений широкого спектра частот, совокупность которых образует его "электрический" портрет. На поверхности кожи регистрируются различные потенциалы, на этом основаны методы ЭКГ, ЭМГ, КГР и др. В условиях высокочастотного высоковольтного разряда показатели эмиссии (работа выхода материала, коэффициенты эмиссии) заряженных частиц с поверхности тела изменяются в зависимости от физического, вернее энергетического состояния организма [21]. Изменения показателей эмиссии частиц отражаются на развитии разряда и, соответственно, на формировании светящегося изображения объекта.
Регистрирующий зонд для видеорегистрации ГРФ БАТ
Рис.2.9. Одноэлектродная схема диэлектрографии (а) и её эквивалентная схема (б) об. - биологический объект, П. - прибор [37] Для подтверждения безопасности использования разработанного прибора проведены предварительные технические испытания (протокол №586 от 12.11.2012 г.) в испытательной лаборатории Сибирского научно-исследовательского и испытательного центра медицинской техники (СибНИИЦМТ). Результаты испытания: тип защиты от поражения электрическим током - класс II с рабочей частью типа В по ГОСТ Р 50267.0-92, токи утечки на корпус и на пациента не превышают допустимых значений, электрическая прочность изоляции соответствует требованиям по ГОСТ Р
Основными материалами для регистрации электроразрядных процессов являются галогеносеребряные эмульсии. Успешно применяются для этих целей практически все существующие галогеносеребряные фотоматериалы -позитивные и негативные, черно-белые и цветные фото- и кинопленки, высокоразрешающие фотопластинки для оптического диапазона, пластинки для ядерных исследований, рентгеновские пленки, фототехнические и "микратные" пленки, фотобумаги. Имеются данные об использовании для газоразрядной фотографии электронографических и радиографических пластинок, электростатической бумаги, бессеребряных фотоматериалов (диазопленок, везикулярных материалов) [5].
Для получения ГРФ БАТ и ЭБЛ применялась медицинская рентгеновская синечувствительная пленка РЕНЕКС РПс-1, широко используемая для рентгеновских исследований [55].
В таблице 2.3 приведен температурно-временной режим, рекомендуемый для обработки отечественных медицинских рентгеновских пленок в стандартных реактивах, который использовался в работе.
Процедура регистрации и проявление фотопленок производилось в темном помещении при стандартном красном освещении сразу же после получения снимков (во избежание потери информации) [56, 57].
С целью облегчения процедуры получения ГРФ БАТ, рассмотрена возможность видеорегистрации изображения. Разработана конструкция регистрирующего зонда для видеорегистрации ГРФ БАТ. Регистрирующий зонд для видеорегистрации ГРФ БАТ отличается от зонда, использующего фотоматериал, наличием цифрового регистрирующего устройства (видеокамеры, фотоаппарата), что накладывает на конструкцию соответствующие требования. Регистрирующее устройство находится принципиально над электродом и диэлектриком, так как последние примыкают к кожному покрову. Электрод находится над диэлектриком. Поэтому необходимо, чтобы диэлектрик был оптически прозрачным в области спектра свечения разряда, и электрод, как и его крепежные и выходные элементы не заслоняли свечения.
В результате анализа литературных источников было найдено устройство для исследования излучения биологических объектов в высокочастотном электромагнитном поле [58], которое состоит из электрода, диэлектрика и телевизионной камеры. Электрод выполняется из металлической сетки или наносится на диэлектрик в виде полупрозрачного проводящего покрытия, электрод и диэлектрик выполнены оптически прозрачными.
Устройство позволяет мгновенно вводить изображение газового разряда в компьютер, наблюдать быстропротекающие динамические процессы при использовании стандартных программно-аппаратных средств.
Однако данное устройство имеет низкую чувствительность. Спектральная область свечения газового разряда 150 - 800 нм, причём максимум приходится на область ближнего ультрафиолета (рис. 2.10) [5]. Используемая видеокамера не чувствительна к ультрафиолету, а чувствительность в видимом диапазоне оказывается близкой к пороговой. Необходимость регистрации слабого свечения требует автоматической установки максимального коэффициента усиления видеокамеры. Повышенное рабочее напряжение устройства и время воздействия на объект крайне нежелательно. При этом качество видеоизображений значительно уступает фотографиям, полученным при помощи устройства на фотоматериале, описанного в [37], происходит потеря диагностических признаков. Также данное устройство не позволяет получать ГРФ БАТ. т 35 I, отн.ед. 25
Поэтому был разработан и запатентован регистрирующий зонд для видеорегистрации ГРФ БАТ, эскиз зонда представлен на рис. 2.11, где 1 -объектив фотоаппарата, 2 - линза, 3 - корпус, 4 - контактная площадка, 5 -прижимное стекло с полупрозрачным проводящим покрытием, 6 - активный электрод, 7 - диэлектрическая пластина, 8 - слой люминофора [59]. Данное устройство позволяет проводить видеорегистрацию картин свечения кожного покрова в области БАТ в обычных незатемненных помещениях, освобождает от необходимости обработки фотоматериалов.
Диэлектрическая пластина представляет собой стеклянную пластину круглой формы диаметром 10 мм и толщиной 200 мкм. Прижимное стекло с полупрозрачным проводящим покрытием такого же диаметра и толщины.
Активный электрод представляет собой отрезок металлической трубки того же диаметра, что и в аналоговом рабочем зонде (2 мм), толщина стенок -125 мкм, длина - 1,5 мм. Электрод зажат между диэлектрической пластиной и прижимным стеклом, этим обеспечивается электрический контакт электрода с контактной площадкой и неподвижность электрода.
Режим работы зонда для видеорегистрации аналогичен режиму аналогового регистрирующего зонда, однако из-за большей толщины диэлектрика - 200 мкм, необходимо повысить напряжение до 6 кВ. Основная проблема видеорегистрации состоит в том, что спектральный состав свечения газового разряда - в основном в ультрафиолетовой области (рис.2.10). А стеклянные объективы и используемые диэлектрические пластины не пропускают ультрафиолет (рис. 2.12), за счет чего диагностически значимые признаки свечения не регистрируются. При проведении параллельных исследований с участием автора по разработке прибора для видеорегистрации электрически индуцированного свечения пальцев конечностей (ЭБЛ) было установлено, что преобразование ультрафиолета в видимый свет позволяет значительно увеличить информативность картин свечения [60].
Определение центра окружности свечения ГРФ БАТ
При учете факторов воздействия на измерения характера картин фактором температуры внешней среды можно пренебречь, при условии соблюдения разумных допусков ±7С. Однако стоит помнить что температура окружающей среды непосредственно влияет на психосоматическое состояние обследуемого, что может привести к изменению характеристик картин свечения ГР БАТ. Исследование влияния температуры биологического объекта на ГРФ БАТ Для получения стабильных результатов трактовки ГРФ БАТ и определения оптимальных условий экспериментов необходимо исследовать зависимость параметров ГРФ от физического состояния кожного покрова: температуры, влажности, органических и солевых загрязнений. Получены зависимости параметров ГРФ БАТ от температуры биологического объекта, указан разброс значений для различных образцов (рис. 4.17).
Параметры ГРФ при изменении температуры кожного покрова изменяются сложным образом, т.к. и при охлаждении, и при нагревании происходит индивидуальная ответная реакция организма. Рекомендуется исследования проводить при нормальной температуре кожного покрова испытуемого (на рис. 4.17 - 35 С).
Загрязнения появляются на поверхности кожного покрова, как за счет выделения самой кожи, так и извне. Для исследований выбраны следующие материалы: вода деионизованная (категория 3, минерализация: 4,2 мг/л, электропроводность: 8,3 мкСм, плотность: 1000 кг/м ), раствор хлористого натрия изотонический водный (физраствор - массовая доля NaCl: 0,9%, плотность: 1010 кг/м ), жировой слой мышц крупного рогатого скота (жировая фракция, плотность: 914кг/м ).
Диаметр навески необходимого объема загрязнения измерялся визуально под микроскопом МБС-10 с измерительной сеткой. Навеска формируется на полом игольчатом аппликаторе, растирается равномерно по выбранной поверхности кожного покрова и проводится практически мгновенная регистрация картины на обработанной поверхности.
Эмпирически установлено, что навеска 1 мкг диаметром 1,3 мм, распределенная по площади 1 см заполняет собой практически весь объем между поверхностью кожного покрова и фотоматериалом. На основании этого сделан вывод о соответствии такой навески предельному загрязнению, т.к. при увеличении массы навески лишний материал попросту выдавливается за границы выбранной площади. В качестве нулевого загрязнения принята вымытая, протертая спиртом и высушенная поверхность кожного покрова. В эксперименте использованы две навески (предельная и половинная) трех веществ (табл. 4.1).
В качестве исследуемого объекта выбраны пять областей кожного покрова, не являющихся биоактивными (для меньшей зависимости показаний эксперимента от состояния обследуемого), на указательном пальце левой руки. При проведении эксперимента поддерживались постоянными следующие факторы: температура исследуемой области биообъекта (Тбо 35 С), температура окружающей среды (Тос 20 С), относительная влажность окружающей среды (Rh 30%), атмосферное давление (Ратм 755-760 мм.рт.ст.).
При проведении эксперимента по влиянию Тбо на картины свечения ГР поддерживались постоянными остальные перечисленные выше факторы.
Результаты исследования показаны на рис. 4.18, указан разброс значений для различных образцов.
Зависимость параметров ГРФ от количества загрязнений разных типов: процент заполнения короны (а), относительная толщина (б), коэффициент размытия (в) В качестве примера на рисунке 4.19 приведены типичные картины свечения ГР выбранных областей кожного покрова для различных загрязнений. В результате проведенных исследований можно сделать выводы. 1. Зависимости процента заполнения и относительной толщины короны от количества загрязнений водой и жиром - слабые, а раствором NaCl 105 значительная, причем корреляция положительная. Коэффициент размытия растет с увеличением всех видов загрязнений. Приведенные зависимости коррелируют с изменением проводимости поверхности кожного покрова от количества загрязнений (рис. 4.20).
Типичные виды картин свечения ГР БАТ при различных видах загрязнений кожного покрова: 1 - чистый, 2 - смоченный деионизованной водой, 3 - смоченный физраствором, 4 - покрытый жиром КРС 2. При наличии на поверхности различного вида загрязнений характер картины свечения ГР меняется качественно и количественно: изменяется процент заполнения, яркость, толщина короны, появляются и исчезают характеристические признаки. Поэтому роль влажности объекта при формировании картин свечения ГР никак нельзя считать второстепенной, наоборот, необходимо учитывать как важный информационный признак. Внутренняя вода имеет особый состав, параметры которого определяют картину свечения.
Зависимость сопротивления кожного покрова от загрязнения: 1 - покрытый жиром КРС, 2 - чистый, 3 - смоченный деионизованной водой, 4 - смоченный физраствором В результате проведенной работы была подтверждена необходимость соблюдения не только условий внешней среды, близких к нормальным, но и отсутствия загрязнений кожного покрова при получении ГРФ БАТ для уменьшения расхождения показаний прибора-анализатора картин ГР, а так же повторяемости результатов. Все картины ГР необходимо получать при тщательной обработке кожного покрова [96].
Исследование влияния сопротивления цепи пациент - земля на ГРФ БАТ Влияние сопротивления цепи пациент - земля на ГРФ БАТ показано на рис. 4.21. (см. пункт 2.2.1 - Одноэлектродная схема диэлектрографии. Через пациента течет емкостной ток). Была произведена съёмка ГРФ БАТ пациента, обутого в ботинки (1) и без ботинок (2).
Анализ результатов, полученных по ГРФ БАТ, в сравнении с результатами ЭБЛ
Исследования проведены на базе кафедры нормальной физиологии Новосибирского государственного медицинского университета в 2010 - 2011 г.г. Всего получено 130 ГРФ БАТ.
Особенности микроциркуляции крови оценивались методом лазерной доплеровской флоуметрии (ЛДФ). Функциональное состояние вегетативной нервной системы (ВНС) определялось методом кардиоинтервалографии. Статистическую обработку проводили с использованием критерия Манна-Уитни [97] для непараметрического распределения при помощи программы Statistica [98]. Данные приведены в виде медианы и интерквантильного размаха (таблица 4.3). Параметры микроциркуляции и вегетативного баланса, изменяющиеся при различных психогенных нарушениях: H-F - частота колебаний, связанных с нейрогенной компонентой микроциркуляции; RRNN - средняя продолжительность R-R интервалов; Амо - (амплитуда моды) число кардиоинтервалов, соответствующих диапазону моды, отражает меру мобилизирующего влияния симпатического отдела ВНС. Значение Амо увеличивается при повышении симпатического тонуса;
ИН - (индекс напряжения) отражает степень централизации управления сердечным ритмом и уровень стресса: эустресс - благоприятный стресс, в результате которого повышается функциональный резерв организма, происходит его адаптация к стрессовому фактору и ликвидация самого стресса; дистресс - неблагоприятный стресс, когда защитные силы организма истощаются, появляются симптомы стресса и даже могут возникнуть заболевания [101].
VLF - (очень низкочастотные колебания) мощность спектра в диапазоне 0,003-0,04 Гц - отражает уровень основного обмена, влияние гуморально-метаболических факторов и системы терморегуляции;
D-F - частота колебаний, связанных с дыхательной компонентой микроциркуляции; Kv - коэффициент вариации микроциркуляции (величины перфузии); М-А - амплитуда миогенного компонента микроциркуляции; M-F - частота колебаний, связанных с миогенной компонентой микроциркуляции. Анализ данных,приведенных в таблице 4.3, показывает, что в группе с более высокой яркостью ГРФ БАТ наблюдается более низкая частота нервной компоненты регуляции сосудистого тонуса в зондируемом регионе БАТ. Группа с наличием игольчатых стримеров ГРФ БАТ характеризуется фоновой ваготонией покоя, а также более высокой мощностью в очень низкочастотной компоненте спектра нейрогуморальных регуляций. В то же время в этой группе выше частота дыхательной компоненты ЛДФ-спектра (рис. 4.28) и ниже частота нейрогенной компоненты модуляции сосудистого тонуса, что свидетельствует о связи игольчатых стримеров со степенью нейрогенной модуляции процесса релаксации сосудистого тонуса, что также связано с холодными влажными руками испытуемого и с пониженным сопротивлением, что может быть ГРФ-эквивалентом данного психофизиологического состояния. (рис. 4.29). По гистограмме видно, что игольчатые стримеры появляются при значениях ИН, меньших 60. Из полученной зависимости можно сделать вывод о том, что игольчатые стримеры отражают состояние выраженного или компенсированного дистресса с преобладанием активности стресс-лимитирующих систем. Подобные результаты получены при помощи прибора «ГРВ Камера». Показано, что игольчатые стримеры отражают психоэмоциональное напряжение [106].
Зависимость наличия игольчатых стримеров от индекса напряжения (по оси ординат выведен процент наличия игольчатых стримеров в группе) Возможно, игольчатые стримеры появятся и при ИН больших 200, при состоянии выраженного дистресса с возможностью повреждающего действия на системы и органы избыточной активности стресс-реализующих систем, но из-за недостаточно большего объёма выборки таких случаев не обнаружено. В группе с наличием пучков стримеров на ГРФ БАТ регистрируется более (см. табл. 4.3) ригидный вариационный размах амплитуды ЛДФ-граммы, а также более низкая амплитуда миогенных колебаний сосудистой стенки, что свидетельствует о связи пучков стримеров со склонностью к вазоконстрикции.
В группе с более чётким контуром ГРФ-свечения частота миогенных колебаний сосудистой стенки имеет более низкие значения, что указывает на более высокий сосудистый тонус в этой группе.
Таким образом, проведенные исследования показали, что различные характеристические признаки и параметры ГРФ БАТ могут быть связаны с конкретными физиологическими механизмами сосудистого тонуса и физиологическим состоянием организма человека, связанные с особенностями микроциркуляции и вегетативного баланса в зондируемом регионе БАТ, оцениваемые по показателям кардиоинтервалографии и лазерной доплеровской флоуметрии. Метод и аппаратно-программный комплекс найдены перспективными для дальнейшего исследования (см. приложение 4) [107].
Проведены предварительные испытания лабораторного образца аппаратно-программного комплекса для получения и анализа фотографий газового разряда на поверхности кожного покрова (ГРФ) в области биологически активных точек (БАТ) ГРФБАТ-1 в клинических условиях в городской больницы №1 г. Новосибирска на базе кафедры факультетской терапии НГМУ [108]. Работа выполнена с одобрения комитета по этике ГБОУ ВПО НГМУ Минздравсоцразвития России (протокол №45 от 13.06.2012 г.). Всеми испытуемыми было подписано информированное согласие на участие в исследовании.
Основная группа была представлена 11 пациентами кардиологического и пульмонологического отделений городской больницы №1 г. Новосибирска, из них 10 мужчин и 1 женщина в возрасте от 20 до 80 лет. Пациенты имели различные хронические патологии: хроническое обострение болезни легких, в том числе тяжелое течение, хронический обструктивный и необструктивный бронхит, в том числе тяжелое течение, острая внебольничная пневмония, гнойный бронхит, легочная сердечная недостаточность, ИБС диффузный кардиосклероз, артериальная гипертензия, цереброишемический криз, сахарный диабет, хроническая сердечная недостаточность (см. приложение
