Введение к работе

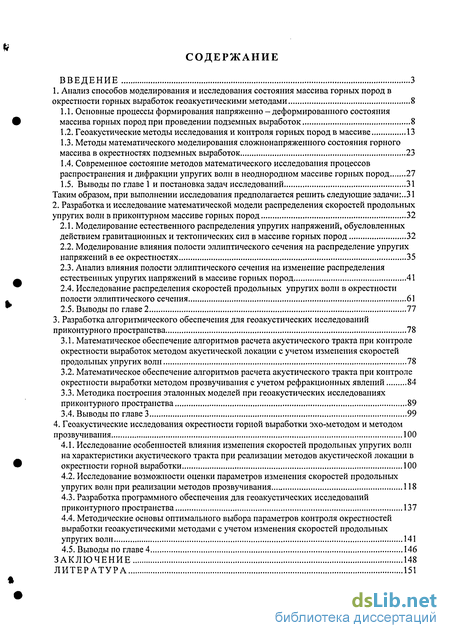

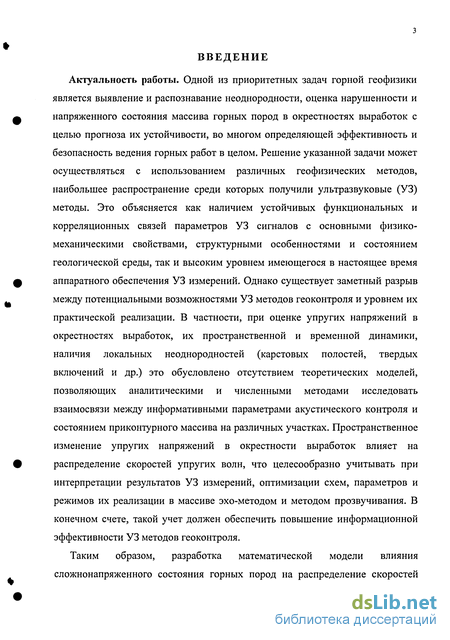

Актуальность работы. Одной из приоритетных задач горной геофизики является выявление и распознавание неоднородности, оценка нарушенности и напряженного состояния массива горных пород в окрестностях выработок с целью прогноза их устойчивости, во многом определяющей эффективность и безопасность ведения горных работ в целом. Решение указанной задачи может осуществляться с использованием различных геофизических методов, наибольшее распространение среди которых получили ультразвуковые (УЗ) методы. Это объясняется как наличием устойчивых функциональных и корреляционных связей параметров УЗ сигналов с основными физико-механическими свойствами, структурными особенностями и состоянием геологической среды, так и высоким уровнем имеющегося в настоящее время аппаратного обеспечения УЗ измерений. Однако существует заметный разрыв между потенциальными возможностями УЗ методов геоконтроля и уровнем их практической реализации. В частности, при оценке упругих напряжений в окрестностях выработок, их пространственной и временной динамики, наличия локальных неоднородностей (карстовых полостей, твердых включений и др.) это обусловлено отсутствием теоретических моделей, позволяющих аналитическими и численными методами исследовать взаимосвязи между информативными параметрами акустического контроля и состоянием приконтурного массива на различных участках. Пространственное изменение упругих напряжений в окрестности выработок влияет на распределение скоростей упругих волн, что целесообразно учитывать при интерпретации результатов УЗ измерений, оптимизации схем, параметров и режимов их реализации в массиве эхо-методом и методом прозвучивания. В конечном счете, такой учет должен обеспечить повышение информационной эффективности УЗ методов геоконтроля.
Таким образом, разработка математической модели влияния сложнонапряженного состояния горных пород на распределение скоростей
распространения упругих волн в окрестностях горных выработок и использование установленных на основе этой модели закономерностей указанного влияния для интерпретации и оптимизации ультразвуковых измерений в приконтурном массиве представляет собой актуальную научную задачу.

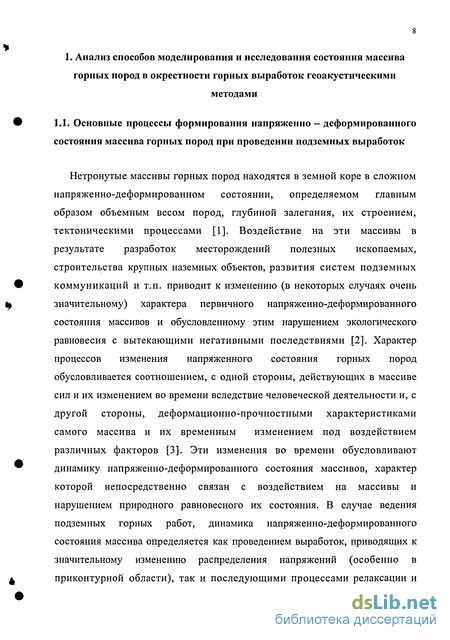

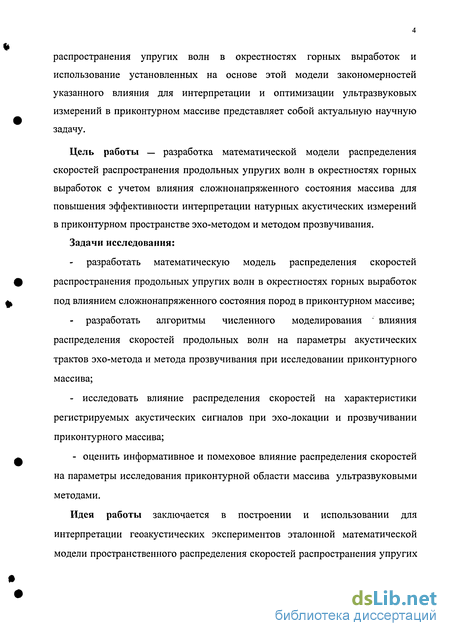

Цель работы — разработка математической модели распределения скоростей распространения продольных упругих волн в окрестностях горных выработок с учетом влияния сложнонапряженного состояния массива для повышения эффективности интерпретации натурных акустических измерений в приконтурном пространстве эхо-методом и методом прозвучивания.
Задачи исследования:
разработать математическую модель распределения скоростей распространения продольных упругих волн в окрестностях горных выработок под влиянием сложнонапряженного состояния пород в приконтурном массиве; разработать алгоритмы численного моделирования " влияния распределения скоростей продольных волн на параметры акустических трактов эхо-метода и метода прозвучивания при исследовании приконтурного массива;
- исследовать влияние распределения скоростей на характеристики регистрируемых акустических сигналов при эхо-локации и прозвучивании приконтурного массива;
- оценить информативное и помеховое влияние распределения скоростей на параметры исследования приконтурной области массива ультразвуковыми методами.
Идея работы заключается в построении и использовании для интерпретации геоакустических экспериментов эталонной математической модели пространственного распределения скоростей распространения упругих
волн в окрестностях выработки под влиянием обусловленных этой выработкой изменений естественного поля упругих напряжений во вмещающем массиве. Научные положения, разработанные соискателем, и их новизна:

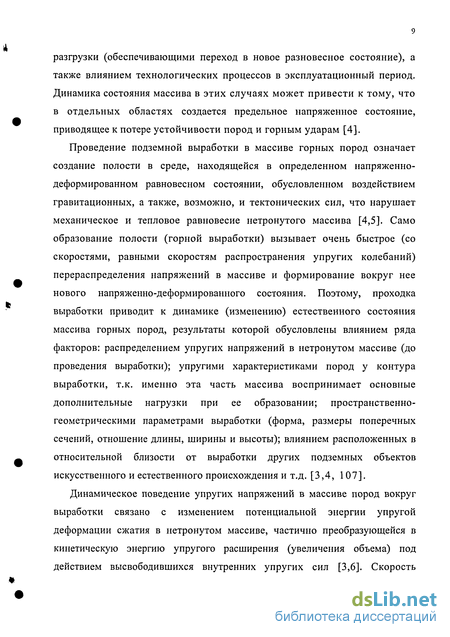

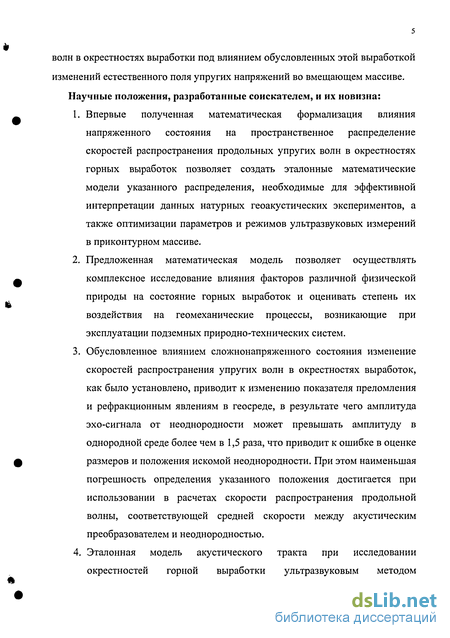

Впервые полученная математическая формализация влияния напряженного состояния на пространственное распределение скоростей распространения продольных упругих волн в окрестностях горных выработок позволяет создать эталонные математические модели указанного распределения, необходимые для эффективной интерпретации данных натурных геоакустических экспериментов, а также оптимизации параметров и режимов ультразвуковых измерений в приконтурном массиве.
Предложенная математическая модель позволяет осуществлять комплексное исследование влияния факторов различной физической природы на состояние горных выработок и оценивать степень их воздействия на геомеханические процессы, возникающие при эксплуатации подземных природно-технических систем.
Обусловленное влиянием сложнонапряженного состояния изменение скоростей распространения упругих волн в окрестностях выработок, как было установлено, приводит к изменению показателя преломления и рефракционным явлениям в геосреде, в результате чего амплитуда эхо-сигнала от неоднородности может превышать амплитуду в однородной среде более чем в 1,5 раза, что приводит к ошибке в оценке размеров и положения искомой неоднородности. При этом наименьшая погрешность определения указанного положения достигается при использовании в расчетах скорости распространения продольной волны, соответствующей средней скорости между акустическим преобразователем и неоднородностью.
Эталонная модель акустического тракта при исследовании окрестностей горной выработки ультразвуковым методом

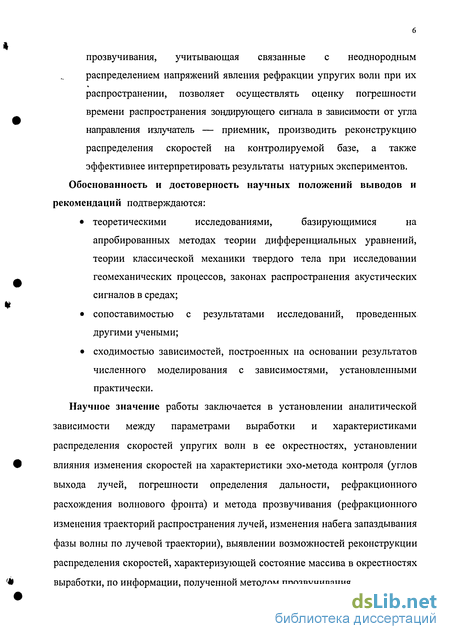

прозвучивания, учитывающая связанные с неоднородным распределением напряжений явления рефракции упругих волн при их распространении, позволяет осуществлять оценку погрешности времени распространения зондирующего сигнала в зависимости от угла направления излучатель — приемник, производить реконструкцию распределения скоростей на контролируемой базе, а также эффективнее интерпретировать результаты натурных экспериментов. Обоснованность и достоверность научных положений выводов и рекомендаций подтверждаются:
теоретическими исследованиями, базирующимися на апробированных методах теории дифференциальных уравнений, теории классической механики твердого тела при исследовании геомеханических процессов, законах распространения акустических сигналов в средах;
сопоставимостью с результатами исследований, проведенных другими учеными;
сходимостью зависимостей, построенных на основании результатов численного моделирования с зависимостями, установленными практически.
Научное значение работы заключается в установлении аналитической зависимости между параметрами выработки и характеристиками распределения скоростей упругих волн в ее окрестностях, установлении влияния изменения скоростей на характеристики эхо-метода контроля (углов выхода лучей, погрешности определения дальности, рефракционного расхождения волнового фронта) и метода прозвучивания (рефракционного изменения траекторий распространения лучей, изменения набега запаздывания фазы волны по лучевой траектории), выявлении возможностей реконструкции распределения скоростей, характеризующей состояние массива в окрестностях выработки, по информации, полученной методом прозвучивания.

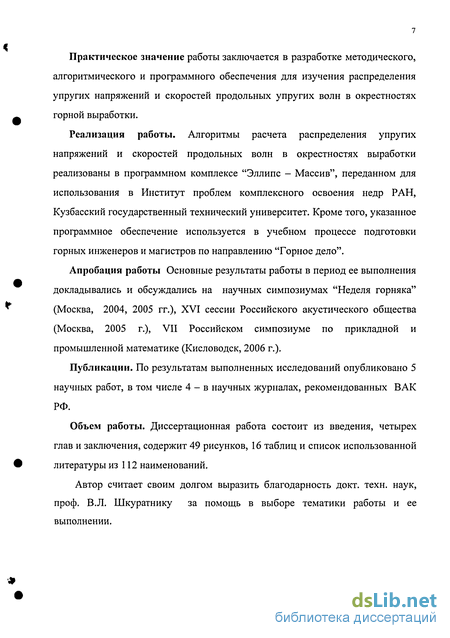

Практическое значение работы заключается в разработке методического, алгоритмического и программного обеспечения для изучения распределения упругих напряжений и скоростей продольных упругих волн в окрестностях горной выработки.
Реализация работы. Алгоритмы расчета распределения упругих напряжений и скоростей продольных волн в окрестностях выработки реализованы в программном комплексе "Эллипс - Массив", переданном для использования в Институт проблем комплексного освоения недр РАН, Кузбасский государственный технический университет. Кроме того, указанное программное обеспечение используется в учебном процессе подготовки горных инженеров и магистров по направлению "Горное дело".
Апробация работы Основные результаты работы в период ее выполнения докладывались и обсуждались на научных симпозиумах "Неделя горняка" (Москва, 2004, 2005 гг.), XVI сессии Российского акустического общества (Москва, 2005 г.), VII Российском симпозиуме по прикладной и промышленной математике (Кисловодск, 2006 г.).
Публикации. По результатам выполненных исследований опубликовано 5 научных работ, в том числе 4 - в научных журналах, рекомендованных ВАК РФ.
Объем работы. Диссертационная работа состоит из введения, четырех глав и заключения, содержит 49 рисунков, 16 таблиц и список использованной литературы из 112 наименований.
Автор считает своим долгом выразить благодарность докт. техн. наук, проф. В.Л. Шкуратнику за помощь в выборе тематики работы и ее выполнении.
Геоакустические методы исследования и контроля горных пород в массиве
Современные геоакустические методы и средства контроля горных пород, в массиве находят широкое применение при дефектоскопии массива, определении его физико-механических и структурных характеристик, оценки напряженно-деформированного состояния, информационного обеспечения оценки и прогноза устойчивости подземных горных выработок и др.
Конфигурация, размеры, типы и структура контролируемых горных пород в массиве ограничивают возможности применения того или иного метода. Поэтому выбор геоакустического метода контроля осуществляется в зависимости от поставленной задачи.
К ультразвуковым относят акустические методы, использующие ультразвуковой диапазон частот (f 16-20 КГц). При этом верхняя граница реально используемых в геоакустическом контроле частот обычно не превышает 150-200 кГц. Последнее обстоятельство связано со значительным возрастанием затухания ультразвуковых колебаний (УЗК) в горных породах с увеличением частоты. Указанный диапазон частот определяет необходимость решения УЗ методами задач исследования и контроля массива, требующих достаточно высокой чувствительности и разрешающей способности при выявлении и распознавании неоднородности.
Применительно к контролю состояния приконтурного массива ультразвуковыми методами геоакустического исследования и контроля решаются следующие задачи [8-11, 105, 106]:
1) задачи горно-геологического контроля, связанные с изучением геологического строения массива в окрестностях выработок, определение пространственного расположения поверхностей раздела между породами различного состава, выявление слоистости и трещин, оценка их параметров; выявление различных типов природных нарушений и включений с аномальными физико-механическими свойствами и др.;
2) задачи геомеханического контроля, связанные с изучением свойств и состояния горных пород в массиве: изучение плотностных, механических (упругих, пластических, прочностных, реологических), волновых (акустических) свойств горных пород, их неоднородности, анизотропии и трещиноватости; изучение пространственного распределения поля упругих напряжений в контролируемой области и его динамики; количественную оценку действующих в массиве напряжений и др.;
3) задачи геотехнологического контроля, связанные с оценкой качества упрочнения, разупрочнения, закрепления, разрушения и других процессов, осуществляемых в массиве с целью целенаправленного изменения его свойств и состояния.
Универсальность ультразвуковых методов определяется наличием устойчивых функциональных и корреляционных связей информативных параметров с важнейшими физико-механическими свойствами и состоянием горных пород, использованием различных типов упругих волн и видов зондирующих сигналов в широком диапазоне частот, а также разнообразием возможных схем реализации контроля.
Классификация УЗ методов геоконтроля зависит от выбора комплекса соответствующих признаков. В качестве таких признаков используются схемы измерений, характер излучаемого сигнала и информативные параметры. Каждый из УЗ методов отличается своим специфическим теоретическим, методическим и аппаратурным обеспечением. Кроме того, в рамках каждого из методов можно выделить ряд разновидностей, отличающихся технологией и схемами реализации.
В соответствии с применяемой при геоконтроле терминологией все акустические УЗ методы делятся на две большие группы - активные методы, использующие излучение и прием акустических колебаний и пассивные, основанные только на приеме акустических сигналов возникающих в массиве. Активные методы относятся к так называемым неразрушающим методам контроля, реализация которых не связана с изменением свойств и состояния исследуемых объектов. Основная идея использования активных акустических методов заключается в том, что в результате распространения упругих волн в горных породах изменяются параметры акустических сигналов. Как следствие, такие сигналы становится носителями информации о характеристиках горной породы как объекта исследования и контроля.
Моделирование влияния полости эллиптического сечения на распределение упругих напряжений в ее окрестностях
В качестве достаточно общей модели влияния выработки на изменение распределения упругих напряжений в ее окрестности является эллиптическая, позволяющая при различных соотношениях соотношения ее полуосей исследовать основные закономерности такого изменения (рис. 2.2). При этом в предположении того, что протяженность выработки много больше характерных размеров ее сечения (полуосей эллипса по модели) оценки упругих напряжений можно проводить в приближении модели плоского напряженного состояния [49]. Пусть напряженное состояние на бесконечности представляется компонентой упругого напряжения а(0) в направлении, составляющем угол Р с осью ОХ, то, согласно [45], потенциалы (p(Q и y/(Q имеют вид: Ф(0= (С+ ); (2.6) КС)= (0Ч Ї % + —р— L e а)тТ \, (2.7) где /?0 =(х0+ у0)/2; хо, Уо - полуоси эллипса; а=(х0-у0)/ (х0+Уо), х0 у0. Положение точки на С, плоскости определяется координатами р и 0 : =p-exp(i0), отображение (конформное) бесконечной плоскости с эллиптическим отверстием на внешность круга радиусом 1 дается соотношением:
Координаты (р, 9) на Q - плоскости определяются через обычные полярные координаты (г,ф) текущей точки на плоскости XOY с помощью соотношений: р = VC2+D2, 0 = arctg(D/C), где xcoscp U(v2cos2(pl(4pl)-a)2 + r4sin22p/(4p2)2 + r2cos2 (4p2)-a С — hi ; 2Po V 2 (2.15) _ rsinp V(r2cos2 /(4p2)-a)2 +r4sin22 /(4p2)2 -r2cos2 /(4p2) + a 2Po
В формулах (2.14), (2.15) r = д/х2 +у2 , cos ф = x/r, sin ф=у/г, (х, у) координаты точки регистрации изменения упругих напряжений в системе XOY, при этом на самом контуре г /р0 =(l-a ) / (1+а -2 а соз2ф).
Пусть а- 0 (переход к круговой области), тогда на границе области р = 1, 0 =ф, р=0, а из (2.9)-(2.14) получаем, что аро=0, арр=0, аее=4Всоз2ф-2А [49].
При исследовании упругих напряжений в окрестности полости полезно определять распределение главных компонент при удалении от контура полости по нормали. Пусть на контуре положение точки М задается углом ф, а направление нормали к контуру в этой точке составляет угол Ъ, с положительным направлением оси OY. Обозначим в общем случае главную компоненту в направлении нормали как Зуу, а в ортогональном направлении (в точке М по касательной к контуру) - как хх- Из уравнения касательной к поверхности эллипса в точке М [85] получаем, что: tg ? = хмУо Умхо 40 где 8 - угол наклона касательной к положительному направлению оси ОХ, причем В, = к - 5; хм, Ум - координаты точки М на контуре, причем хм / Ум = cos ф / sin ф. Тогда: tg = м 2 = arctan( м 2 ) для угла п/2 ф 0} (2.16) Ум хо Ум хо (угол ф отсчитывается в положительном направлении для расчетов в нижней части полости); X V 5 = тг + arctan(--!-) для угла 0 Ф - тс/2, (2.17) Ум хо (в этом случае угол ф отсчитывается в отрицательном направлении для расчетов в верхней части полости).
При повороте систем координат на угол , отсчитываемый от оси OY, как показано на рисунке 2.2, в соответствии с соотношениями преобразования напряжений работы [49] получаем, что: 5% = т«» cos2 \ + a"» sin2 % + la cosi;sin4; где компоненты ахх(1), Gyy(1) определяются по формулам (2.9) - (2.15). Значения координат хм, ум точки М на контуре можно определить из соотношений X V .2 ___2 .. . ..2 ....2 xM=RMcos ,yM =RM siti(3,RM = у0 cos p + x0sm ер где RM - расстояние от центра эллиптической полости до точки М. Если расстояние от контура выработки по направлению внешней нормали к нему задается расстоянием гк, а сам контур предполагается свободным от напряжений, то при rK = 0 выполняются граничные условия для нормальной ат = 0 и сдвиговой т(1) = 0 компонент напряжения [45].
Математическое обеспечение алгоритмов расчета акустического тракта при контроле окрестности выработки методом прозвучивания с учетом рефракционных явлений
Метод прозвучивания упругими волнами является одними из наиболее распространенных способов исследования и контроля состояния горных пород в массиве [12, 92], например, для интроскопии межвыработочного и межскважинного пространства. Получаемая при использовании этого метода информация о временах распространения упругих волн между излучателями и приемниками позволяет оценить пространственное распределение скоростей волн, связанное в рассматриваемом случае с распределением упругих напряжений. Наиболее эффективное восстановление распределения скоростей волн достигается применением для обработки результатов алгоритмов трансмиссионной реконструктивной вычислительной томографии [93, 94]. Однако при этом необходима априорная оценка лучевых траекторий упругих волн (продольных), распространяющихся от излучателей к приемникам [95-98]. В первом приближении оценка изменения скоростей продольных волн может быть выполнена по результатам прозвучивания путем определения 1-2 параметров, характеризующих такое изменение по априорно заданным алгоритмам. В рассматриваемом случае это может быть кусочно-линейное описание показателя преломления (скорости) (3.29), экспоненциальное и др.
Ниже проводится расчет акустического тракта в методе прозвучивания с учетом рефракционных явлений вследствие малого изменения скоростей продольных волн - расчет давления на приемный преобразователь продольной волны, возбуждаемой в слое толщиной d круглым поршневым преобразователем радиусом а, приложенным к границе z=0 (рис. 3.2) и создающим давление излучаемой продольной волны Р=Р0ехір(-ісої) при 0 г а (в дальнейших выкладках временной множитель ехр(-/соО опущен). Приемный преобразователь смещен в горизонтальной плоскости на расстояние г0. Волновые числа упругих волн, а также параметры Ламэ предполагаются зависящими от координаты z.
Схема к расчету акустического тракта метода прозвучивания в слабонеоднородном слое: 1. - лучевая траектория продольной волны с учетом рефракции; 2. - прямолинейное распространение волны в приближении однородной среды.
При этом, как и везде (см., например, п. 3.1) предполагаем, что волновое число продольной волны может быть представлено в виде kp(z) = n{z) кро, кро = СО / CpQ (Сро - скорость продольной волны при z = 0, л(0) = 1), причем изменение показателя преломления n(z) мало, т.е.: « 1 (3.11) n (z) pQ n2(z)k ч получаем, что в слабонеоднородном по оси 0Z слое: Ф = -ikp0aPoM? [(2Я2 -k20)/W0(Я)\(к2р0 -Я2)"2 /кр0]х xglz(z,z0) # » (Яг)Зх(Яа)йЯ, (3.12) 2„=0 z=d W0(A) = (2A2-kf0)2+4A2(k2p0-A2)U2(kf0-A2)U2. В формуле (3.12) Я - параметр интегрального представления Фурье Бесселя; 8U(Z ZQ) г„=0 z=d одномерная функция Грина в слабонеоднородной среде для луча, распространяющегося из точки (0, z0) в точку (r#, z), удовлетворяющая волновому уравнению (Гельмгольца): [d2/dz2+k2p0n2(z)-X2]g]z(z,z0) = 0,(z z0) и условиям: arg [n2(z)-A2k-p20]= О при n2(z)- Я2k l 0; /г при n2(z) - Я2к 1 0. В явном виде функция \z\z zo) записывается как: yz 1/2 (3.13) po. g\Az zo) = zexp ikp0iy(z)-X%l)ndz 2kpO[{n4z)-X4kl0y2{n\zo)-Z /kj0f2} В формулах (3.12), (3.13) используются обозначения: -po so - волновые числа продольных и поперечных волн; №0 - параметр Ламэ на границе z = 0; Н - функция Ханкеля 1-го рода с нулевым значком; J\ - цилиндрическая функция Бесселя со значком "1"; в выражении (3.12) в соответствии с рисунком 3.2 - z0 = 0, z = d; в (3.13) (см. соответствующие обозначения в [100]) - z - большая из координат (z, zo), a z - меньшая, то есть z = d = d, z = z0 =0.
Решение (3.13) уравнения Гельмгольца получено в приближении ВКБ в предположении, что при используемом расположении излучателей и приемников точки поворота лучей на траекториях не достигаются [89].
Сигнал, регистрируемый приемным преобразователем, характеризуется силой давления на него продольной волной, отношение которой к силе давления, создаваемой на границе z = 0 излучателем л а Р0, 8Р, определяется по величине скалярного потенциала Ф [99]:
Исследование возможности оценки параметров изменения скоростей продольных упругих волн при реализации методов прозвучивания
Результаты практических оценок параметров изменения скоростей продольных волн в околовыработочном пространстве с применением метода прозвучивания могут использоваться для
1) оценки относительного изменения упругих напряжений в окрестности выработок на основе соотношений, связывающих напряжения со скоростями (см. п. 2.4, формулы (2.22), (2.25) );
2) выбора параметров схем контроля пространства в окрестности выработок эхо-методом для выявления и распознавания локальных неоднородностей, зон нарушенности и т.п.;
3) априорного определения лучевых путей продольных волн при распространении их от излучателей к приемникам для коррекции реконструкции распределения скоростей методами трансмиссионной вычислительной томографии.
Достаточно общими схемами контроля массива методом прозвучивания являются прозвучивание области массива между двумя выработками (рис. 4.9) и между шпурами, пробуренными в стенке отдельной выработки. В первом случае контролируемые расстояния составляют приблизительно от единиц до десятков метров, а при использовании сейсмического прозвучивания до нескольких сотен метров, а во втором - от десятков см и, приблизительно, до 1 м. Ниже рассматриваются случаи контроля методом прозвучивания околовыработочного пространства между параллельными выработками и пространства между параллельными шпурами, разнесенными по оси выработки и пробуренными на одной высоте.
По эталонным формулам (3.38) - (3.39) проведены расчеты угла ws в зависимости от величины во - угла направления из центра излучающего преобразователя на центр приемного (рис. 3.2) для нескольких значений параметра а в аппроксимации показателя преломления и нормированного d_ размера контролируемой области . Примеры расчета угла ws (в градусах) ze приведены в таблице 4.11, причем при во = О ws = 0 для любых значений d параметров и а.
Поскольку в рассматриваемом случае угол ws характеризует направление распространения луча при излучении и приеме продольной волны, то полученный результат соответствует имеющему место для эхо-метода (см. таблицы 4.1 - 4.6 и пояснения к ним).
Модификация эталонной формулы (3.39) позволяет получить уравнение для расчета лучевых траекторий от излучателя (условно находящегося в начале координатной системы) до приемника, положение которого в плоскости распространения луча задается нормированными координатами (ro/ze, d/ze). При этом если dlze 2, то уравнение траекторий следующее:
Если dlze 2, то для расчета траекторий используется уравнение (4.9). При этом вначале по эталонной формуле (3.39) вычисляется значение угла ws , а затем определяется положение текущей точки на лучевой траектории, задаваемое нормированными координатами (rlze, z/ze), по формуле (4.8) или
(4.9), где z/zg . исходная текущая нормированная координата, a rlze вычисляемая величина. Примеры расчета лучевых траекторий по формулам (4.8), (4.9) для нескольких значений нормированного расстояния dlze и параметра показателя преломления а приведены на рисунках 4.9 - 4.13. При этом при построении рисунков 4.9, 4.10 задавалось положение одного приемника r Jze = dlze и менялось значение параметра а, для рисунков 4.11 — 4.12 фиксировалось значение а и менялось положение приемника (т.е. нормированной координаты r Jze).
