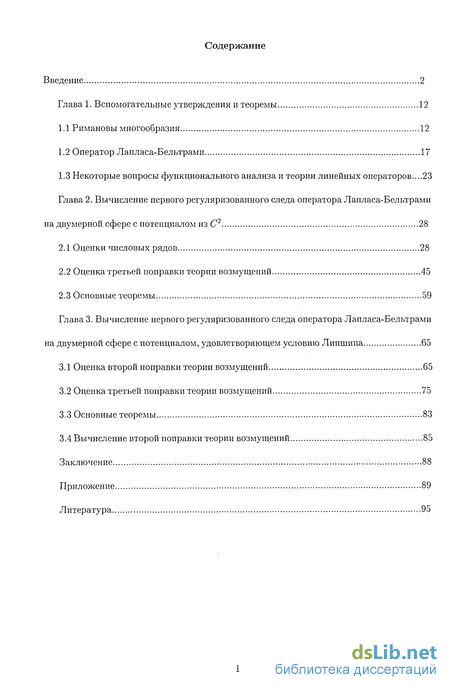

Содержание к диссертации
Введение
Глава 1. Вспомогательные утверждения и теоремы 12
1.1 Римановы многообразия 12
1.2 Оператор Лапласа-Вельтрами 17
1.3 Некоторые вопросы функционального анализа и теории линейных операторов ...23
Глава 2. Вычисление первого регуляризованного следа оператора Лапласа-Вельтрами на двумерной сфере с потенциалом из С2 28
2.1 Оценки числовых рядов 28
2.2 Оценка третьей поправки теории возмущений 45
2.3 Основные теоремы 59
Глава 3. Вычисление первого регуляризованного следа оператора Лапласа-Вельтрами на двумерной сфере с потенциалом, удовлетворяющем условию Липшица 65
3.1 Оценка второй поправки теории возмущений 65
3.2 Оценка третьей поправки теории возмущений 75
3.3 Основные теоремы 83
3.4 Вычисление второй поправки теории возмущений 85
Заключение 88
Приложение 89
Литература 95
- Некоторые вопросы функционального анализа и теории линейных операторов
- Оценка третьей поправки теории возмущений
- Оценка третьей поправки теории возмущений
- Вычисление второй поправки теории возмущений
Введение к работе

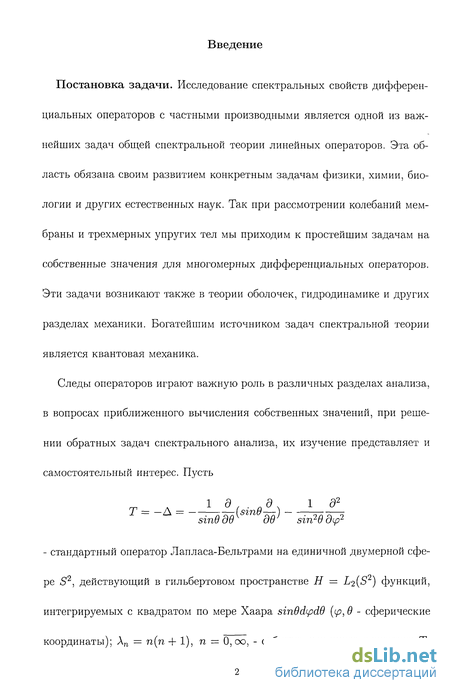

Постановка задачи. Исследование спектральных свойств дифференциальных операторов с частными производными является одной из важнейших задач общей спектральной теории линейных операторов. Эта область обязана своим развитием конкретным задачам физики, химии, биологии и других естественных наук. Так при рассмотрении колебаний мембраны и трехмерных упругих тел мы приходим к простейшим задачам на собственные значения для многомерных дифференциальных операторов. Эти задачи возникают также в теории оболочек, гидродинамике и других разделах механики. Богатейшим источником задач спектральной теории является квантовая механика.
Следы операторов играют важную роль в различных разделах анализа, в вопросах приближенного вычисления собственных значений, при решении обратных задач спектрального анализа, их изучение представляет и самостоятельный интерес. Пусть
1 д , п д ч 1 д2 sinO дв дв sin29 дір2 - стандартный оператор Лапласа-Бельтрами на единичной двумерной сфере 52, действующий в гильбертовом пространстве Н = Li2{S2) функций, интегрируемых с квадратом по мере Хаара sinddipdd (ір, в - сферические координаты); Хп — п(п + 1), n = 0, оо, - собственные числа оператора Т, vn = 2n + 1 - кратность собственного числа An; Vn^, і = 0, 2n, - собственные функции оператора Г, которые образуют систему ортонормированных сферических функций. Обозначим через Р оператор умножения на измеримую по Лебегу функцию р : [0, 27г] х [0,7г] -> С, где С - множество комплексных чисел. Пусть /іП)і, і = 0,2n, - собственные числа оператора Т + Р, взятые с учетом алгебраической кратности, такие, что \И"п,г — п{п + 1)| < Const.

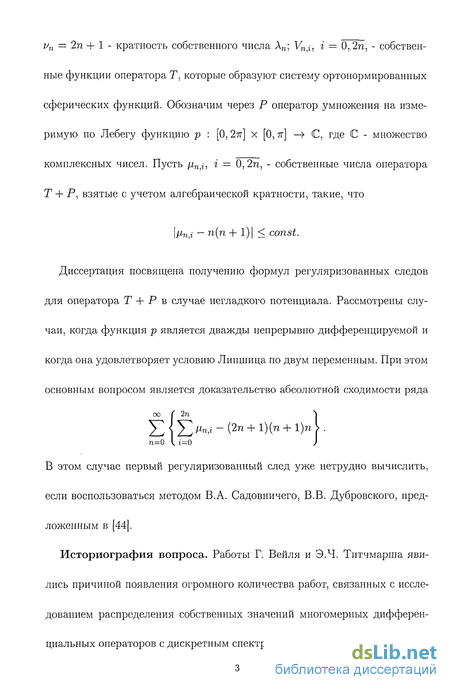

Диссертация посвящена получению формул регуляризованных следов для оператора Т + Р в случае негладкого потенциала. Рассмотрены случаи, когда функция р является дважды непрерывно дифференцируемой и когда она удовлетворяет условию Липшица по двум переменным. При этом основным вопросом является доказательство абсолютной сходимости ряда оо Г 2п "| Y, \ 23 ^ - (2п+х) (n+х)п \ п=0 Iг=0 J
В этом случае первый регуляризованный след уже нетрудно вычислить, если воспользоваться методом В.А. Садовничего, В.В. Дубровского, предложенным в [44].
Историография вопроса. Работы Г. Вейля и Э.Ч. Титчмарша явились причиной появления огромного количества работ, связанных с исследованием распределения собственных значений многомерных дифференциальных операторов с дискретным спектром. Сформировались два основ- ных метода получения асимптотики спектра. Первый из них - вариационный принцип. Он был существенно развит М.Ш. Бирманом и его школой. Преимущество вариационного принципа в том, что он не столь чувствителен, как другие методы, к гладкости коэффициентов, границы области и т.п. С другой стороны, он не дает достаточно точных оценок в асимптотике собственных чисел. Второй метод называется резольвентным. Он связан с изучением резольвенты рассматриваемого оператора или другой функции от него с последующим использованием тауберовых теорем. С этим методом связаны наибольшие достижения последних лет в области спектральных асимптотик.

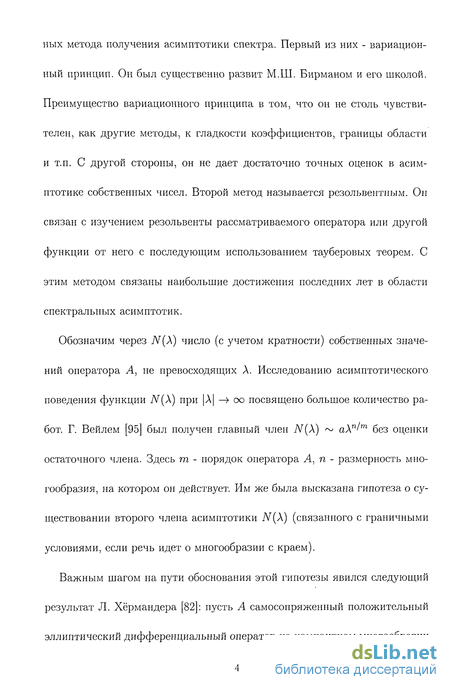

Обозначим через N(X) число (с учетом кратности) собственных значений оператора А, не превосходящих Л. Исследованию асимптотического поведения функции N(X) при |Л| —> оо посвящено большое количество работ. Г. Вейлем [95] был получен главный член N(X) ~ аХп1т без оценки остаточного члена. Здесь т - порядок оператора Л, п - размерность многообразия, на котором он действует. Им же была высказана гипотеза о существовании второго члена асимптотики N(X) (связанного с граничными условиями, если речь идет о многообразии с краем).
Важным шагом на пути обоснования этой гипотезы явился следующий результат Л. Хёрмандера [82]: пусть А самосопряженный положительный эллиптический дифференциальный оператор на компактном многообразии

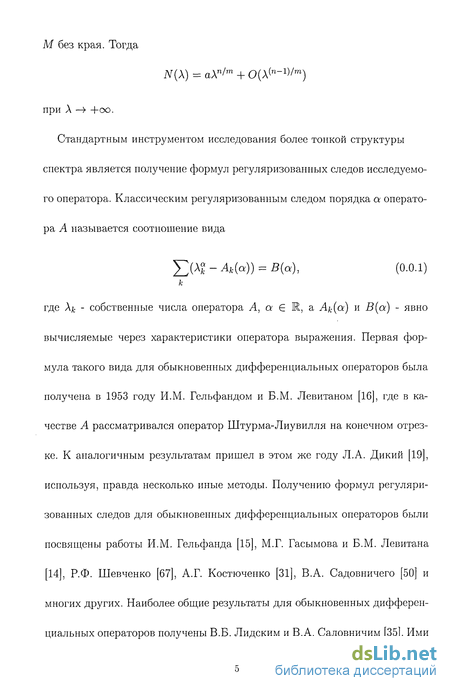

М без края. Тогда N{\) = а\п1т + 0{Х{п-1)/т) при Л —> +оо.
Стандартным инструментом исследования более тонкой структуры спектра является получение формул регуляризованных следов исследуемого оператора. Классическим регуляризованным следом порядка а оператора А называется соотношение вида J2(K-Ak(a)) = B(a), (0.0.1) где Xk - собственные числа оператора Д a G К, a Ak(oi) и В (а) - явно вычисляемые через характеристики оператора выражения. Первая формула такого вида для обыкновенных дифференциальных операторов была получена в 1953 году И.М. Гельфандом и Б.М. Левитаном [16], где в качестве А рассматривался оператор Штурма-Лиувилля на конечном отрезке. К аналогичным результатам пришел в этом же году Л.А. Дикий [19], используя, правда несколько иные методы. Получению формул регуляризованных следов для обыкновенных дифференциальных операторов были посвящены работы И.М. Гельфанда [15], М.Г. Гасымова и Б.М. Левитана [14], Р.Ф. Шевченко [67], А.Г. Костюченко [31], В.А. Садовничего [50] и многих других. Наиболее общие результаты для обыкновенных дифференциальных операторов получены В.Б. Лидским и В.А. Садовничим [35]. Ими было установлено, что доказательство формул типа (0.0.1) для широкого класса краевых задач, порожденных обыкновенными дифференциальными выражениями на конечном отрезке со сложным вхождением спектрального параметра, сводится к изучению регуляризованных сумм корней целых функций с определенной асимптотической структурой.
Актуальность темы диссертации. Ситуация значительно осложняется при рассмотрении задач, порожденных дифференциальными операторами с частными производными. Это связано прежде всего со сложной структурой спектра. Так например, V. Guillemin [73] детально изучил спектр оператора — А + р на М, где М - симметрическое пространство с гладким потенциалом, и показал, в частности, что оценка Wi - hi\ = 0(1), i = l,Nk, получаемая методами теории возмущений, не может быть улучшена для вещественнозначной р ф const для всех М, за исключением сферы Sn. Здесь \kj - собственные числа оператора —A, a /і^ - собственные числа возмущенного оператора. Для Sn показано, что эта оценка может быть улучшена лишь для нечетных р (т.е. р(тх) = —р(х) для каждого х Є 5П, где т - антиподальное отображение) до \т - Awl = 0(р), i = l,Nk, и О можно заменить на о только для р = 0.

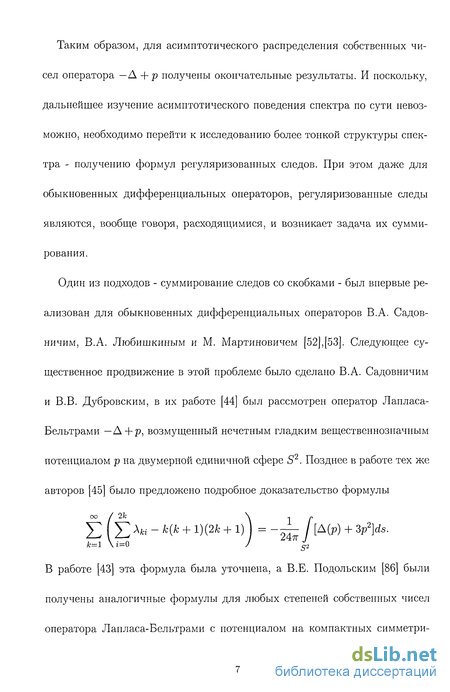

Таким образом, для асимптотического распределения собственных чисел оператора — А + р получены окончательные результаты. И поскольку, дальнейшее изучение асимптотического поведения спектра по сути невозможно, необходимо перейти к исследованию более тонкой структуры спектра - получению формул регуляризованных следов. При этом даже для обыкновенных дифференциальных операторов, регуляризованные следы являются, вообще говоря, расходящимися, и возникает задача их суммирования.
Один из подходов - суммирование следов со скобками - был впервые реализован для обыкновенных дифференциальных операторов В.А. Садов-ничим, В.А. Любишкиным и М. Мартиновичем [52],[53]. Следующее существенное продвижение в этой проблеме было сделано В.А. Садовничим и В.В. Дубровским, в их работе [44] был рассмотрен оператор Лапласа-Бельтрами — А + р, возмущенный нечетным гладким вещественнозначным потенциалом р на двумерной единичной сфере S2. Позднее в работе тех же авторов [45] было предложено подробное доказательство формулы оо / 2fc \ .. р J2 Е ДЬ' - *(* + 1)(2* + 1) = "24^ / [Д(Р) + ЗР2]^- к=1 \»=о / g2
В работе [43] эта формула была уточнена, а В.Е. Подольским [86] были получены аналогичные формулы для любых степеней собственных чисел оператора Лапласа-Бельтрами с потенциалом на компактных симметри- ческих пространствах. Из абстрактных результатов отметим полученные в диссертации В.В. Дубровского [20] формулы суммирования со скобками регуляризованных следов дискретных операторов, для собственных чисел которых имеет место асимптотика А& = 0(к1+є) при к —> +оо и є > 0.

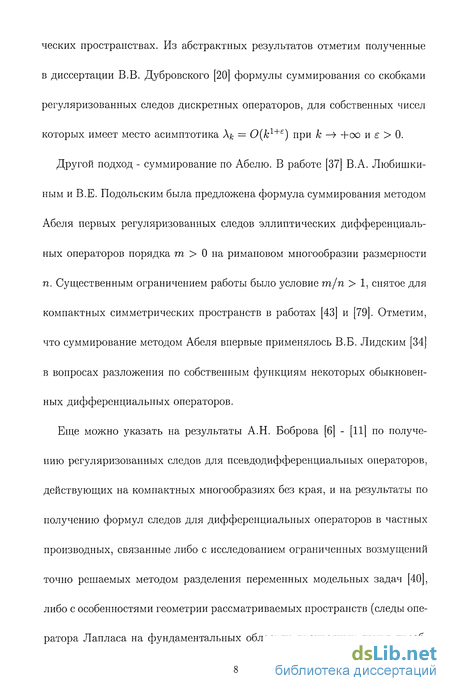

Другой подход - суммирование по Абелю. В работе [37] В.А. Любишки-ным и В.Е. Подольским была предложена формула суммирования методом Абеля первых регуляризованных следов эллиптических дифференциальных операторов порядка т > 0 на римановом многообразии размерности п. Существенным ограничением работы было условие т/п > 1, снятое для компактных симметрических пространств в работах [43] и [79]. Отметим, что суммирование методом Абеля впервые применялось В.Б. Лидским [34] в вопросах разложения по собственным функциям некоторых обыкновенных дифференциальных операторов.
Еще можно указать на результаты А.Н. Боброва [6] - [11] по получению регуляризованных следов для псевдодифференциальных операторов, действующих на компактных многообразиях без края, и на результаты по получению формул следов для дифференциальных операторов в частных производных, связанные либо с исследованием ограниченных возмущений точно решаемых методом разделения переменных модельных задач [40], либо с особенностями геометрии рассматриваемых пространств (следы оператора Лапласа на фундаментальных областях дискретных групп преоб- разований в работах [24] и [63]).

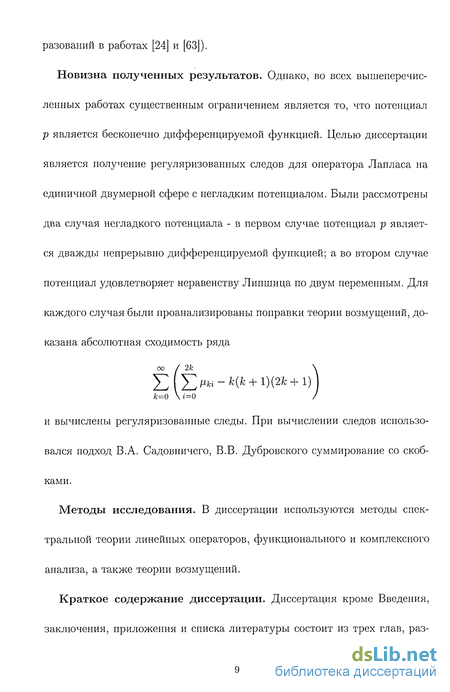

Новизна полученных результатов. Однако, во всех вышеперечисленных работах существенным ограничением является то, что потенциал р является бесконечно дифференцируемой функцией. Целью диссертации является получение регуляризованных следов для оператора Лапласа на единичной двумерной сфере с негладким потенциалом. Были рассмотрены два случая негладкого потенциала - в первом случае потенциал р является дважды непрерывно дифференцируемой функцией; а во втором случае потенциал удовлетворяет неравенству Липшица по двум переменным. Для каждого случая были проанализированы поправки теории возмущений, доказана абсолютная сходимость ряда оо / 2к \ ^[^/xfci-fc(fe + l)(2fc + l)j к=0 \г=0 / и вычислены регуляризованные следы. При вычислении следов использовался подход В.А. Садовничего, В.В. Дубровского суммирование со скобками.
Методы исследования. В диссертации используются методы спектральной теории линейных операторов, функционального и комплексного анализа, а также теории возмущений.
Краткое содержание диссертации. Диссертация кроме Введения, заключения, приложения и списка литературы состоит из трех глав, раз- битых на 10 параграфов.

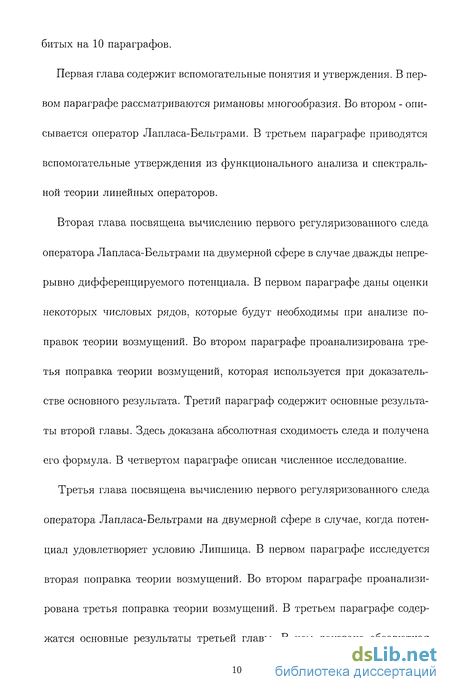

Первая глава содержит вспомогательные понятия и утверждения. В первом параграфе рассматриваются римановы многообразия. Во втором - описывается оператор Лапласа-Бельтрами. В третьем параграфе приводятся вспомогательные утверждения из функционального анализа и спектральной теории линейных операторов.
Вторая глава посвящена вычислению первого регуляризованного следа оператора Лапласа-Бельтрами на двумерной сфере в случае дважды непрерывно дифференцируемого потенциала. В первом параграфе даны оценки некоторых числовых рядов, которые будут необходимы при анализе поправок теории возмущений. Во втором параграфе проанализирована третья поправка теории возмущений, которая используется при доказательстве основного результата. Третий параграф содержит основные результаты второй главы. Здесь доказана абсолютная сходимость следа и получена его формула. В четвертом параграфе описан численное исследование.
Третья глава посвящена вычислению первого регуляризованного следа оператора Лапласа-Бельтрами на двумерной сфере в случае, когда потенциал удовлетворяет условию Липшица. В первом параграфе исследуется вторая поправка теории возмущений. Во втором параграфе проанализирована третья поправка теории возмущений. В третьем параграфе содержатся основные результаты третьей главы. В нем доказана абсолютная сходимость следа и получена его формула.

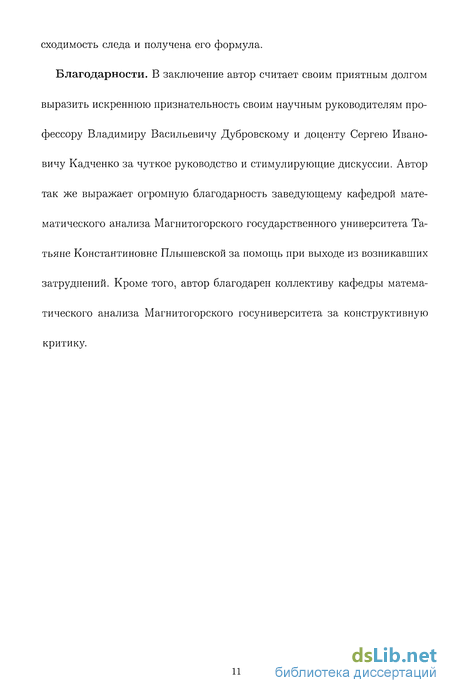

Благодарности. В заключение автор считает своим приятным долгом выразить искреннюю признательность своим научным руководителям профессору Владимиру Васильевичу Дубровскому и доценту Сергею Ивановичу Кадченко за чуткое руководство и стимулирующие дискуссии. Автор так же выражает огромную благодарность заведующему кафедрой математического анализа Магнитогорского государственного университета Татьяне Константиновне Плышевской за помощь при выходе из возникавших затруднений. Кроме того, автор благодарен коллективу кафедры математического анализа Магнитогорского госуниверситета за конструктивную критику.
