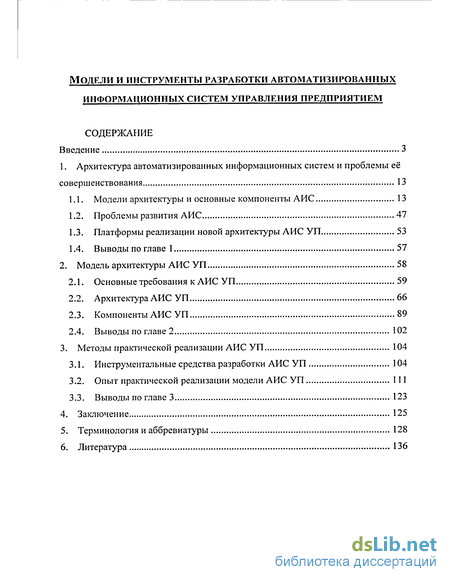

Содержание к диссертации
Введение
1. Архитектура автоматизированных информационных систем и проблемы её совершенствования 13
1.1. Модели архитектуры и основные компоненты АИС 13
1.2. Проблемы развития АИС 47
1.3. Платформы реализации новой архитектуры АИС УП 53
1.4. Выводы по главе 1 57
2. Модель архитектуры АИС УП 58
2.1. Основные требования к АИС УП 59
2.2. Архитектура АИС УП 66
2.3. Компоненты АИС УП 89
2.4. Выводы по главе 2 102
3. Методы практической реализации АИС УП 104
3.1. Инструментальные средства разработки АИС УП 104
3.2. Опыт практической реализации модели АИС УП 111
3.3. Выводы по главе 3 123
4. Заключение 125
5. Терминология и аббревиатуры 128
6. Литература
- Проблемы развития АИС
- Платформы реализации новой архитектуры АИС УП
- Архитектура АИС УП
- Опыт практической реализации модели АИС УП

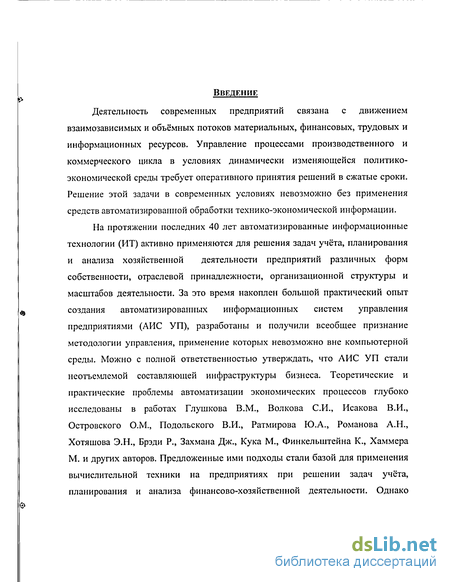

Введение к работе
Деятельность современных предприятий связана с движением взаимозависимых и объёмных потоков материальных, финансовых, трудовых и информационных ресурсов. Управление процессами производственного и коммерческого цикла в условиях динамически изменяющейся политико-экономической среды требует оперативного принятия решений в сжатые сроки. Решение этой задачи в современных условиях невозможно без применения средств автоматизированной обработки технико-экономической информации.
На протяжении последних 40 лет автоматизированные информационные технологии (ИТ) активно применяются для решения задач учёта, планирования и анализа хозяйственной деятельности предприятий различных форм собственности, отраслевой принадлежности, организационной структуры и масштабов деятельности. За это время накоплен большой практический опыт создания автоматизированных информационных систем управления предприятиями (АИС УП), разработаны и получили всеобщее признание методологии управления, применение которых невозможно вне компьютерной среды. Можно с полной ответственностью утверждать, что АИС УП стали неотъемлемой составляющей инфраструктуры бизнеса. Теоретические и практические проблемы автоматизации экономических процессов глубоко исследованы в работах Глушкова В.М., Волкова СИ., Исакова В.И., Островского О.М., Подольского В.И., Ратмирова Ю.А., Романова А.Н., Хотяшова Э.Н., Брэди Р., Захмана Дж., Кука М., Финкельштейна К., Хаммера М. и других авторов. Предложенные ими подходы стали базой для применения вычислительной техники на предприятиях при решении задач учёта, планирования и анализа финансово-хозяйственной деятельности. Однако

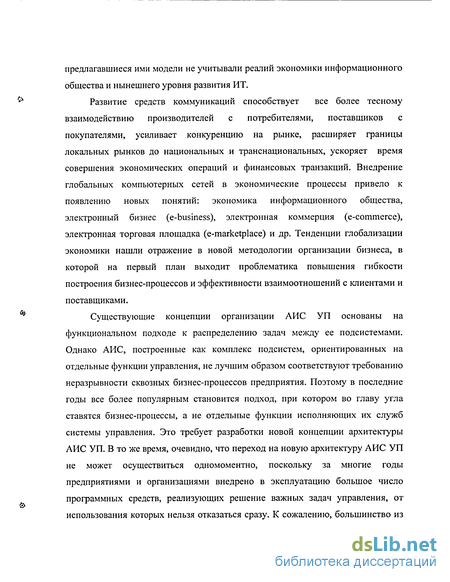

предлагавшиеся ими модели не учитывали реалий экономики информационного общества и нынешнего уровня развития ИТ.
Развитие средств коммуникаций способствует все более тесному взаимодействию производителей с потребителями, поставщиков с покупателями, усиливает конкуренцию на рынке, расширяет границы локальных рынков до национальных и транснациональных, ускоряет время совершения экономических операций и финансовых транзакций. Внедрение глобальных компьютерных сетей в экономические процессы привело к появлению новых понятий: экономика информационного общества, электронный бизнес (e-business), электронная коммерция (e-commerce), электронная торговая площадка (e-marketplace) и др. Тенденции глобализации экономики нашли отражение в новой методологии организации бизнеса, в которой на первый план выходит проблематика повышения гибкости построения бизнес-процессов и эффективности взаимоотношений с клиентами и поставщиками.
Существующие концепции организации АИС УП основаны на функциональном подходе к распределению задач между ее подсистемами. Однако АИС, построенные как комплекс подсистем, ориентированных на отдельные функции управления, не лучшим образом соответствуют требованию неразрывности сквозных бизнес-процессов предприятия. Поэтому в последние годы все более популярным становится подход, при котором во главу угла ставятся бизнес-процессы, а не отдельные функции исполняющих их служб системы управления. Это требует разработки новой концепции архитектуры АИС УП. В то же время, очевидно, что переход на новую архитектуру АИС УП не может осуществиться одномоментно, поскольку за многие годы предприятиями и организациями внедрено в эксплуатацию большое число программных средств, реализующих решение важных задач управления, от использования которых нельзя отказаться сразу. К сожалению, большинство из них ориентировано на автономное функционирование, что существенно затрудняет комплексную интеграцию информационных потоков. Многие существующие программные продукты, обеспечивающие поддержку решения новых задач управления предприятием, возникших в условиях глобализации экономики, также разработаны без достаточной проработки интерфейсов взаимодействия с программными комплексами, реализующими решение смежных задач. В этих условиях особое значение приобретает задача синтеза комплексных систем управления предприятиями путем интеграции готовых компонент сторонних производителей, заказных решений и собственных разработок.

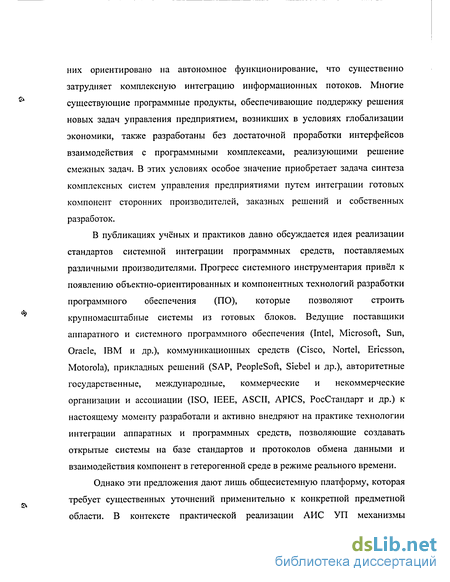

В публикациях учёных и практиков давно обсуждается идея реализации стандартов системной интеграции программных средств, поставляемых различными производителями. Прогресс системного инструментария привёл к появлению объектно-ориентированных и компонентных технологий разработки программного обеспечения (ПО), которые позволяют строить крупномасштабные системы из готовых блоков. Ведущие поставщики аппаратного и системного программного обеспечения (Intel, Microsoft, Sun, Oracle, IBM и др.), коммуникационных средств (Cisco, Nortel, Ericsson, Motorola), прикладных решений (SAP, PeopleSoft, Siebel и др.), авторитетные государственные, международные, коммерческие и некоммерческие организации и ассоциации (ISO, IEEE, ASCII, APICS, РосСтандарт и др.) к настоящему моменту разработали и активно внедряют на практике технологии интеграции аппаратных и программных средств, позволяющие создавать открытые системы на базе стандартов и протоколов обмена данными и взаимодействия компонент в гетерогенной среде в режиме реального времени.
Однако эти предложения дают лишь общесистемную платформу, которая требует существенных уточнений применительно к конкретной предметной области. В контексте практической реализации АИС УП механизмы проектирования и разработки информационных систем (ИС) с применением компонентных многозвенных архитектур на базе стандартов и протоколов открытых систем проработаны недостаточно.

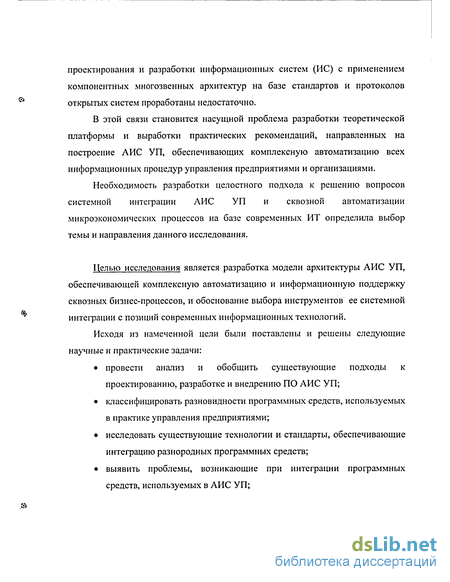

В этой связи становится насущной проблема разработки теоретической платформы и выработки практических рекомендаций, направленных на построение АИС УП, обеспечивающих комплексную автоматизацию всех информационных процедур управления предприятиями и организациями.
Необходимость разработки целостного подхода к решению вопросов системной интеграции АИС УП и сквозной автоматизации микроэкономических процессов на базе современных ИТ определила выбор темы и направления данного исследования.
Целью исследования является разработка модели архитектуры АИС УП, обеспечивающей комплексную автоматизацию и информационную поддержку сквозных бизнес-процессов, и обоснование выбора инструментов ее системной интеграции с позиций современных информационных технологий.
Исходя из намеченной цели были поставлены и решены следующие научные и практические задачи:
• провести анализ и обобщить существующие подходы к проектированию, разработке и внедрению ПО АИС УП;
• классифицировать разновидности программных средств, используемых в практике управления предприятиями;
• исследовать существующие технологии и стандарты, обеспечивающие интеграцию разнородных программных средств;
• выявить проблемы, возникающие при интеграции программных средств, используемых в АИС УП;

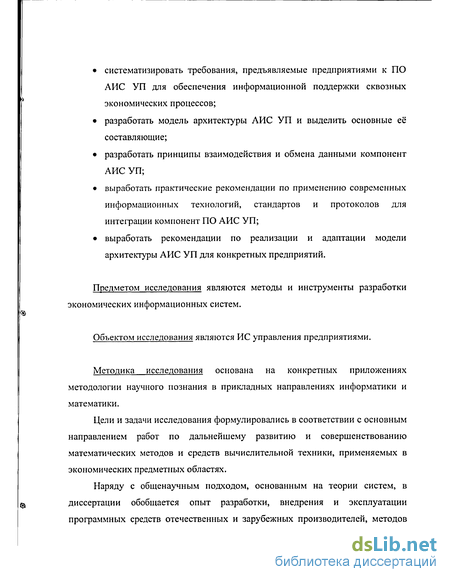

• систематизировать требования, предъявляемые предприятиями к ПО АИС УП для обеспечения информационной поддержки сквозных экономических процессов;
• разработать модель архитектуры АИС УП и выделить основные её составляющие;
• разработать принципы взаимодействия и обмена данными компонент АИС УП;
• выработать практические рекомендации по применению современных информационных технологий, стандартов и протоколов для интеграции компонент ПО АИС УП;
• выработать рекомендации по реализации и адаптации модели архитектуры АИС УП для конкретных предприятий.
Предметом исследования являются методы и инструменты разработки экономических информационных систем.
Объектом исследования являются ИС управления предприятиями.
Методика исследования основана на конкретных приложениях методологии научного познания в прикладных направлениях информатики и математики.
Цели и задачи исследования формулировались в соответствии с основным направлением работ по дальнейшему развитию и совершенствованию математических методов и средств вычислительной техники, применяемых в экономических предметных областях.
Наряду с общенаучным подходом, основанным на теории систем, в диссертации обобщается опыт разработки, внедрения и эксплуатации программных средств отечественных и зарубежных производителей, методов

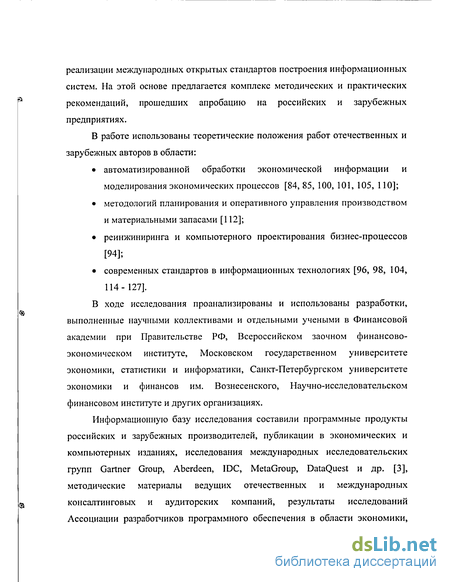

реализации международных открытых стандартов построения информационных систем. На этой основе предлагается комплекс методических и практических рекомендаций, прошедших апробацию на российских и зарубежных предприятиях.
В работе использованы теоретические положения работ отечественных и зарубежных авторов в области:
• автоматизированной обработки экономической информации и моделирования экономических процессов [84, 85, 100, 101, 105, ПО];
• методологий планирования и оперативного управления производством и материальными запасами [112];
• реинжиниринга и компьютерного проектирования бизнес-процессов [94];
• современных стандартов в информационных технологиях [96, 98, 104, 114-127].
В ходе исследования проанализированы и использованы разработки, выполненные научными коллективами и отдельными учеными в Финансовой академии при Правительстве РФ, Всероссийском заочном финансово-экономическом институте, Московском государственном университете экономики, статистики и информатики, Санкт-Петербургском университете экономики и финансов им. Вознесенского, Научно-исследовательском финансовом институте и других организациях.
Информационную базу исследования составили программные продукты российских и зарубежных производителей, публикации в экономических и компьютерных изданиях, исследования международных исследовательских групп Gartner Group, Aberdeen, IDC, MetaGroup, DataQuest и др. [3], методические материалы ведущих отечественных и международных консалтинговых и аудиторских компаний, результаты исследований Ассоциации разработчиков программного обеспечения в области экономики,
исследования рынка программного обеспечения России и стран СНГ ЦИЭС "Бизнес-Программы-Сервис" [4].

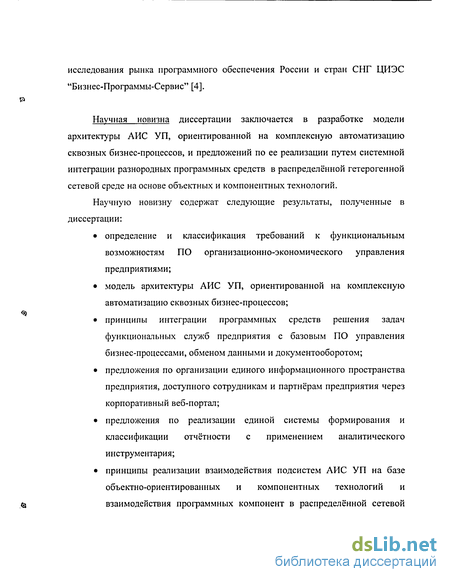

Научная новизна диссертации заключается в разработке модели архитектуры АИС УП, ориентированной на комплексную автоматизацию сквозных бизнес-процессов, и предложений по ее реализации путем системной интеграции разнородных программных средств в распределённой гетерогенной сетевой среде на основе объектных и компонентных технологий.
Научную новизну содержат следующие результаты, полученные в диссертации:
• определение и классификация требований к функциональным возможностям ПО организационно-экономического управления предприятиями;
• модель архитектуры АИС УП, ориентированной на комплексную автоматизацию сквозных бизнес-процессов;
• принципы интеграции программных средств решения задач функциональных служб предприятия с базовым ПО управления бизнес-процессами, обменом данными и документооборотом;
• предложения по организации единого информационного пространства предприятия, доступного сотрудникам и партнёрам предприятия через корпоративный веб-портал;
• предложения по реализации единой системы формирования и классификации отчётности с применением аналитического инструментария;
• принципы реализации взаимодействия подсистем АИС УП на базе объектно-ориентированных и компонентных технологий и взаимодействия программных компонент в распределённой сетевой
среде в соответствии с промышленными стандартами и протоколами Интернет;
• предложения по выбору и применению стандартов, протоколов и других механизмов, используемых при системной интеграции АИС УП;
• механизм реализации адаптивных свойств модели архитектуры ПО АИС УП в соответствии с требованиями конкретного предприятия, основанный на возможностях настройки базовых подсистем к существующим и проектируемым рабочим процессам.
Практическая значимость диссертационной работы состоит в том, что реализация выдвинутых предложений позволяет создавать АИС УП, обеспечивающие эффективную поддержку информационных процедур управления деятельностью предприятия в условиях глобализации экономики и формирования информационного общества.
Предложенная в работе модель архитектуры АИС УП и рекомендации по её применению обладают достаточной гибкостью и универсальностью, что обеспечивает их применимость в построении ИС управления предприятиями различных форм собственности, отраслевой специфики и масштабов деятельности.
Самостоятельное практическое значение имеют:
• модель архитектуры АИС УП;
• рекомендации по адаптации модели архитектуры АИС УП к потребностям конкретных предприятий;
• предложения по выбору и применению стандартов, протоколов и других механизмов, используемых при системной интеграции АИС УП;
• предложения по комплексной автоматизации сквозных бизнес-процессов и документооборота;
• предложения по созданию единого информационного пространства предприятия при помощи механизма веб-порталов;
• предложения по адаптации спирально-итерационного подхода при разработке и внедрении ПО АИС УП.
Практическая значимость работы оценена в конкретных проектах реализации предложенной проблемно-ориентированной модели системы автоматизации предприятия:
• комплексной системы управления предприятием «Флагман» компании «Инфософт»,
• системы управления взаимоотношениями с клиентами «eRelationship» корпорации «Pivotal Software» (Канада),
• системы корпоративной отчётности «Monarch ES» компании «DataWatch» (США),
• проекта интеграции информационных систем компаний «Совинтел» и «Теле Росс».
Учебный центр компании «Весть-МетаТехнология» применяет материалы, подготовленные автором на основе подхода, предложенного в ходе данного исследования, при проведении курсов по разработке информационных систем управления предприятиями (см. http://www.vest.msk.ru).
Материалы диссертационного исследования используются в научно-исследовательской и практической деятельности исполнительных органов Ассоциации разработчиков программного обеспечения в области экономики (АРЭП) и входящих в нее членов.
Основные положения работы докладывались и обсуждались на:
• Конференции «Решения IBM в области интеграции бизнеса для телекоммуникационных компаний», представительство IBM в Восточной Европе (г. Москва, 18 июня 2002 г.);
• Семинаре «CRM - концепция интеграции», «Весть-МетаТехнология» (г. Москва, 4 июля 2002 г.);
• Симпозиуме «Call Center CRM Solutions 2002/Центры обработки вызовов и управление взаимоотношениями с клиентами» (г. Москва, март 2002 г.);
• Конференции разработчиков информационных систем на базе инструментария корпорации Centura Software Corp. (г. Берлин, Германия, 17-19 ноября 1999г.);
• Конференции «ИнфоГород: практика и проблемы информатизации городов» (г. Москва, октябрь 1999 г.);
• Научно-практических конференциях фирмы «Инфософт» (г. Москва, 1995-1999 гг.);
• Конференции специалистов в области АСУ и КИС «Корпоративные системы» (Москва, апрель 1998 г. и 28-30 апреля 1997 г., организаторы: компания «СофтСервис» и представительства компаний Oracle, Informix, Sybase, Borland и Centura);
• 3-ей ежегодной конференции «Корпоративные базы данных 98» (Москва, 31 марта-3 апреля 1998 и 26-29 марта 1996 г., организаторы «Центр Информационных технологий» при участии ИД «Открытые системы»);
• Конференции «Техником-97» (Москва, 24-26 ноября 1997 г., организаторы: фирма «СофтСервис», Российская Ассоциация Пользователей Oracle, представительства компаний Microsoft, Borland, Computer Associates, Lucent Software).
Проблемы развития АИС
Внедрение в экономику информационных технологий, проникновение компьютерных и коммуникационных средств в управление предприятием на всех уровнях, рост интереса к взаимодействию компаний через Интернет требуют концептуальных изменений в подходах к построению АИС УП. Это касается не только чисто технологических проблем создания и эксплуатации ИС, но и подходов к управлению бизнесом в условиях экономики информационного общества.
АИС УП должна обеспечить потребности в автоматизации и информатизации в масштабах всей организации, что ставит перед разработчиками ПО задачи: разработки платформы, способной обеспечить работу большого числа пользователей; поддержки средств коммуникаций и промышленных стандартов обмена данными и протоколов взаимодействия компонент; интеграции существующих разработок в единую систему.
Интеграция разнородных приложений в рамках единой АИС должна обеспечивать поддержку: сквозных бизнес-процессов; единого пользовательского интерфейса (портала); общего информационного пространства.
По нашему мнению суть поставленных проблем состоит не столько в технических аспектах реализации, сколько в необходимости использования принципиально новой модели архитектуры АИС УП.
Обобщим плюсы и минусы различных вариантов архитектуры ИС с точки зрения возможностей построения интегрированного решения.
Централизация обработки данных предъявляет высокие требования к серверам. При увеличении количества одновременно работающих пользователей (что неизбежно при автоматизации процессов в масштабе всего предприятия) нагрузки становятся чрезмерными для аппаратной платформы и используемого ПО. Применяя различные аппаратные решения (кластеризацию, многопроцессорность и другие формы объединения вычислительных ресурсов), а также распределённую обработку при помощи мониторов транзакций, серверов приложений и мощных промышленных СУБД, можно создавать действительно масштабируемые решения, разгружая центральные узлы не только за счёт увеличения мощности аппаратных средств, но и за счёт соответствующего построения программных компонент системы.
Однако, даже если центральный сервер БД способен обеспечить требуемую производительность, при таком построении ИС неизбежно возникают проблемы поддержки единой структуры общей БД, если отдельные программные компоненты ИС разрабатываются разными компаниями или даже командами разработчиков внутри одной и той же организации. Установка общей базы с доступом из программ решения различных прикладных задач позволяет обеспечить общее информационное пространство, перечисленные выше технологии позволяют обращаться к БД большому числу пользователей, однако это не дает гарантии правильной работы с разделяемыми данными. Остаётся проблема логической целостности данных. При использовании программ различных производителей становится неизбежным разделение данных по подсистемам, возможно, путем их денормализации и создания избыточных структур. Схематично архитектура с общей базой представлена на следующем рисунке (Рисунок 1-14). Как следует из приведённой схемы, модули не взаимодействуют, то есть нет вызова одного модуля другим в режиме реального времени, нет оперативной поддержки сквозного процесса. Данные сохраняются в базе, из которых они доступны другим модулям, которым необходимо содержать функции отслеживания изменений в ней, а от частоты проверки обновлений зависит актуальность данных. Примером сквозного процесса может быть выписка счёта сотрудником отдела сбыта. Если он использует для этого CRM-систему, сформированный счёт параллельно с выпиской должен быть обработан в модуле логистики ERP-системы для резервирования товара, и сразу после этого - финансовым модулем для увеличения задолженности покупателя. Для этого соответствующие модули должны проверить наличие нового счета. Если этого не сделать своевременно, может быть выписан счет на фактически зарезервированный товар.
Для того, чтобы разные модули могли работать с общей структурой БД, они должны быть изначально разработаны с расчётом на определённую структуру данных или использовать согласованный механизм метаданных (репозитарий).
При использовании иной архитектуры, когда разнородные БД ведутся на разных компьютерах (а, возможно, и в разных сетях) и используются автономными модулями (Рисунок 1-15), поддержание логической целостности данных является ещё более трудоёмкой задачей. В этом случае необходимо регламентировать и реализовать репликацию (синхронизацию) данных, унификацию справочников, правил кодирования и классификации, разработать или внедрить сам механизм репликации. Всё это требует организационных мер по синхронизации БД. Остаётся и проблема автоматического продолжения процесса (пример с выпиской счёта).
Платформы реализации новой архитектуры АИС УП
К началу XXI века в индустрии ИТ разработаны и освоены на промышленном уровне следующие решения, обеспечившие повсеместное внедрение ИТ в экономические процессы:
инструмент персональных вычислений, состоящий в том, что во многих видах работ исчезла необходимость в посредниках между постановкой задачи и ее исполнителем, то есть сотрудники функциональных служб предприятия способны выполнять находящиеся в их компетенции информационные процедуры при помощи компьютеров без привлечения или с минимальной поддержкой сопровождающего технического персонала;
средства автоматизированной поддержки согласованной совместной работы группы («команды») работников над одним проектом, документом, заданием и т.п.;
механизм электронных коммуникаций, позволивших во многих случаях исключить необходимость передачи бумажных документов, свести к минимуму необходимость во встречах, что особенно важно при территориальной удалённости участников того или иного делового процесса.
Благодаря этим решениям стала возможной автоматизация большинства рабочих процессов, происходящих как внутри предприятия в его финансово-хозяйственной, производственно-коммерческой деятельности, так и связанных с внешними функциями. Объединение программных и технических средств, автоматизирующих различные функции и рабочие места, позволяет связать в сквозные бизнес-процессы технологические (на базе оборудования и технических устройств) и рабочие процессы (с участием сотрудников всех подразделений предприятий). Таким образом, появляется принципиальная возможность решения проблемы оторванности пунктов возникновения данных от центров их хранения и обработки, разъединённости рабочих мест друг от друга.
Решение проблемы интеграции модулей АИС и выбора централизованного или децентрализованного подхода в организации их взаимодействия также возможно благодаря последним разработкам ведущих производителей системного ПО: операционных систем, веб-серверов, серверов приложений, СУБД и платформ промежуточного уровня (middleware platforms). Интеграция приложений становится возможной за счет применения объектно-ориентированной технологии разработки и компонентной многозвенной архитектуры [98]. Ключевым принципом здесь является понятие программных интерфейсов и регламента их изменения и расширения (язык IDL).
Для работы в распределённой гетерогенной среде, какой является Интернет, активно разрабатываются спецификации веб-служб (web services), каждая из которых может реализовать одну или несколько бизнес-процедур или функций (business procedures, functions). Организация OASIS, институт BPMI и компании IBM, Microsoft и ВЕА опубликовали спецификации регулирования потоков работ в рамках бизнес-процессов BPEL4WS (Business Process Execution Language for Web Services), языки веб-служб XLANG и WSFL (Web Services Flow Language), а коалиция WfML - XPDL (XML Process Definition Language).
Тенденция состоит в том, чтобы из компонент с открытыми интерфейсами веб-служб комбинировать подсистемы, выполняющие логически завершённые циклы бизнес-процессов. При этом компоненты могут располагаться на различных разнесённых в сети серверах приложений и работать с одной или несколькими БД. Варьируя числом и взаимосвязями компонент, числом и расположением серверов сети, возможностью замены компонент или их перемещением по сети без потери совместимости, можно строить АИС, сохраняющую баланс централизации и децентрализации в управлении предприятием.
Технических препятствий к реализации подобной архитектуры нет. Современные промышленные серверы приложений (к примеру, MTS/COM+/.Net, ONE или J2EE/EJB) позволяют строить многозвенные системы, предоставляют общую платформу для доступа к различным веб-службам, обеспечивают транзакционную целостность операций, балансировку нагрузки при конкурентном доступе десятков тысяч пользователей в режиме реального времени, а также гарантируют отказоустойчивость и восстановление после сбоев.
Важным достижением индустрии ИТ являются получившие широкое распространение и признанные ведущими производителями ПО стандарты: протоколы взаимодействия компонент (COM/DCOM, CORBA, Java RMI [5, 53, 57, 58, 96]) и форматы обмена данными (EDI, XML [95], [104]).
Стандарт EDI и его отраслевые варианты (EDIFACT, XI2, HIPAA и др.) эксплуатируются в финансовой и производственной сфере Северной Америки и Европы с середины 70-х и доминируют на сегодняшний день во всём мире. С ростом популярности XML в Интернет EDI был переведён на XML.
На базе XML (DTD и XDR) разработаны, структурированы и форматированы данные в различных экономических сферах в виде так называемых предметных словарей или типов документов, к примеру, WIDL, OFX, FpML, IFX, XBRL, CRML и многочисленные другие на Западе, а также CommerceML.ru и XML Partnership/ARB в России. Американское общество по управлению производством и запасами APICS, которое занимается сертификацией систем класса ERP/MRP, публикует спецификации экономических сущностей в формате XML, к примеру, структуру и формат данных клиента или счёт-фактуры. Самодокументированность XML обеспечивает однозначное понимание данных как человеком, так и программами.
Архитектура АИС УП
Для построения модели архитектуры АИС УП будем рассматривать предприятие как совокупность трудовых, финансовых, материальных и информационных ресурсов, вовлечённых в бизнес-процессы для достижения бизнес-целей предприятия. Здесь под термином бизнес-цели понимаются стратегические долгосрочные задачи, поставленные собственниками и руководителями высшего звена, а также текущие задачи, назначенные руководителями верхнего и среднего звеньев. Бизнес-процессом или деловым процессом является последовательность действий сотрудников, операций на рабочих местах, а также функций, выполняемых ПО и техническими средствами в автоматическом режиме. Каждое действие или их последовательность назовём этапом процесса. Синонимами действий также могут быть операции, процедуры. Если этап требует действий сотрудника (ролевой группы, представителя или руководителя подразделения, а также лица, занимающего должностную позицию), то оно называется также заданием, а сотрудник - исполнителем. Последовательность действий в деловом процессе может быть неоднозначной, то есть описание процесса в виде направленного графа может включать ветвление с условиями перехода с одного этапа на другой. Типовые цепочки этапов могут быть выделены в подпроцессы. Движение заданий заданными этапами процесса называется маршрутом. Если процесс не может быть описан из-за произвольных переходов между этапами, решение о которых принимается исполнителем в ходе выполнения задания на текущем этапе, то этот случай называется свободной маршрутизацией.
АИС УП должна позволять формально описывать бизнес-процессы в графическом виде в форме направленного графа (орграфа), вершинами которого являются этапы, а рёбрами - переходы между этапами. В частном случае граф делового процесса выглядит как сетевой график, где вершины обозначают работы с указанием их длительности, а ориентированные рёбра (стрелки) показывают последовательность работ. В соответствии с описанием процесса, именуемого картой процесса, АИС УП должна управлять ресурсами (или, точнее, помогать руководителям предприятия управлять ими), назначать задания и их исполнителей, а также вызывать (активизировать) программные и аппаратные средства для запуска автоматизированных процедур.
Параметры масштаба предприятия воздействуют на организацию управления на конкретном предприятии, что отражается на требованиях к АИС УП. С другой стороны, АИС УП влияет на масштабы предприятия, к примеру, способствуя росту бизнеса. Изменение одного из параметров влечёт за собой обновление АИС так же, как и внедрение АИС способно изменить организацию управления.
Цель ориентации на бизнес-процессы при построении АИС УП состоит в том, чтобы найти общую платформу, на базе которой можно будет адекватно модифицировать АИС, не требуя полной реорганизации системы. Этой платформой является моделирование бизнес-процессов программными средствами управления процессами.
В качестве ядра АИС УП необходимо разработать систему, совмещающую несколько функций, рассмотренных в обзоре систем управления процессами (параграфы «1.1.7 Системы управления документооборотом» на стр. 31 и «1.1.8 Системы управления процессами» на стр. 34). В их числе: Workflow - подсистема управления рабочими и технологическими процессами, обеспечивающая предопределённую и свободную маршрутизацию заданий между исполнителями; Docflow - подсистема управления документооборотом и маршрутизацией документов с отслеживанием их состояний; Groupware - подсистема поддержки функций оперативного назначения заданий и свободной машрутизации (ad hoc) задач между членами группы исполнителей; Dataflow - маршрутизация данных, пакетов данных, сообщений между приложениями.
В отличие от принятой практики автономного применения систем такого рода мы здесь полагаем наличие общей карты процесса, общего модуля обработки этапов процесса, общего механизма назначения исполнителей и маршрутизации заданий и данных.
Таким образом, технологические данные, генерируемые техническими устройствами, фактографические данные, вводимые в ИС пользователями на рабочих местах (в т.ч. первичные документы), а также данные, формируемые программными приложениями, будут вноситься в АИС УП и доступны потребителям информации в режиме реального времени.
Схематически жизненный цикл обработки данных в АИС УП представлен на следующем рисунке (Рисунок 2-2). Данные, введённые вручную или поступившие из программных компонент, оформляются как документ, который далее обрабатывается модулем документооборота в соответствии с картой процесса. По маршруту обработки (если настройка системы требует этого) подсистема управления документооборотом вызывает модули функциональных подсистем для обработки финансовых, хозяйственных и других типов операций. В результате учётные данные сохраняются в структурированных БД. В свою очередь сами документы сохраняются в хранилище или базе неструктурированных данных. Все эти БД должны быть доступны аналитическим модулям подсистемы отчётности для генерации необходимых отчётов.
Опыт практической реализации модели АИС УП
С 1995 по 1999 годы под руководством автора диссертации была разработана система комплексной автоматизации управления предприятием «Флагман» компании «Инфософт», которая на текущий момент внедрена в более чем в ста крупных и средних промышленных, строительных, коммерческих, сельскохозяйственных предприятиях и бюджетных организациях России и стран СНГ. Система продолжает развиваться на базе ядра, разработанного автором, и к 2002 году «Флагман» включает более десяти основных подсистем, представленных на следующем рисунке (Рисунок 3-2):
Основой системы «Флагман» является базовый модуль «Документооборот», который отвечает за ввод, обработку, маршрутизацию и печать всех первичных документов. Другими базовыми модулями являются «Администрирование» и «Инструментальные средства», общие для всех функциональных модулей. Они позволяют настраивать ролевые группы и права доступа, АРМ вплоть до пунктов меню, макетов документов и шаблонов отчётов.
Преимуществами реализованной модели стали однократный ввод первичных документов, генерация учётных записей в функциональных подсистемах на основе этих документов, унификация работы с первичными документами.
Быстрое развитие подсистем и недостаточная стандартизация их взаимодействия привела к тому, что интеграция была проведена вокруг центральной базы данных и общих таблиц. Если не брать во внимание двухзвенную архитектуру, выбор которой был обусловлен уровнем развития средств разработки в 1995 году, то перекрёстная зависимость модулей стала основной проблемой для развития системы. Первые же её внедрения выявили недостаточность функций автоматизации документооборота одной только маршрутизацией документов и поставили вопрос о необходимости реализации модуля управления процессами (workflow).
Если рассматривать реализацию более детально, то модуль управления документооборотом представляет собой библиотеку объектов, включаемую во все подсистемы, а также компилируемую как автономный модуль. В библиотеку входят средства настройки видов и вариантов документов, состава полей, форм ввода и редактирования, перечня состояний, возможных комбинаций переходов из состояния в состояние, списка операций с привязкой к функциональным модулям, шаблонов и бланков печати, а также правил формирования реестров и журналов документов.
Операции с документами меняют их состояние, а также вызывают функции прикладных подсистем. Перечень функций заложен в каждую подсистему и специфичен для неё. Для сопровождающих программистов, занимающихся настройкой системы, доступны параметры функций и возможность привязки к ним полей документов при помощи формул. Это позволяет автоматизировать большинство финансовых операций, а также функции логистики, кадрового учёта и расчёта зарплаты, однако для полной реализации остаётся необходимость в языке составления сценариев (script).
В систему встроен генератор отчётов, общий для всех подсистем. Поскольку система основана на принципе интеграции вокруг центральной БД, то генератор имеет доступ ко всем данным независимо от принадлежности к модулям. Отчёты классифицируются в иерархическую структуру, каждый из макетов отчёта содержит шаблон для предварительного просмотра и печати, и SQL-запросы для формирования результирующего множества данных. Сгенерированные отчёты могут обрабатываться далее как документы.
Необходимо ещё отметить, что в системе «Флагман» реализован унифицированный внешний вид подсистем. Общий модуль администрирования элементов пользовательского интерфейса, функций АРМ, включая меню и панель инструментов, позволяет настраивать внешний вид единообразно.
На данный момент развитие ИТ требует обновления платформы системы «Флагман». В первую очередь необходимо перевести её на трёхзвенную архитектуру и развить модуль документооборота до полнофункциональной системы управления процессами. Также необходимо разработать механизмы интеграции внешних приложений, поскольку система обладает только средствами импорта и экспорта данных.
Тем не менее, многочисленные примеры успешного внедрения и промышленной эксплуатации системы «Флагман», рост числа её продаж в 2001-2002 годах свидетельствуют об экономической эффективности решения для автоматизации предприятий различных сфер деятельности, отраслей и масштаба.
В феврале 1999 г. система «Флагман» фирмы «Инфософт», созданная под руководством автора, была признана лучшей российской разработкой на инструментарии Centura Team Developer корпорацией Centura Software Corp. (США) и компанией «Интерфейс» (Россия). В 1999, 2000 и 2001 гг. КИС «Флагман» была сертифицирована как информационная система масштаба предприятия экспертами жюри конкурса «Бизнес-Софт», проводимого Ассоциацией разработчиков программного обеспечения в области экономики (АРЭП), ЦИЭС «Бизнес-Программы-Сервис», журналом «Бухгалтерский учет» и «Финансовой газетой».
