Введение

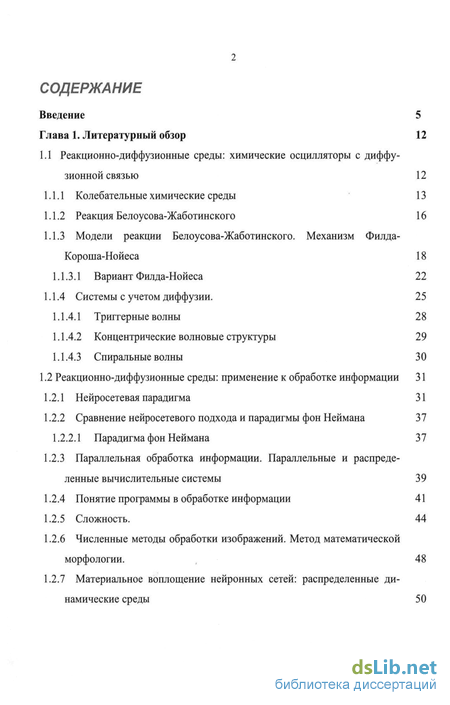

Глава 1. Литературный обзор 12
1.1 Реакционно-диффузионные среды: химические осцилляторы с диффузионной связью 12
1.1.1 Колебательные химические среды 13
1.1.2 Реакция Белоусова-Жаботинского 16
1.1.3 Модели реакции Белоусова-Жаботинского. Механизм Филда-Короша-Нойеса 18
1.1.3.1 Вариант Филда-Нойеса 22
1.1.4 Системы с учетом диффузии. 25
1.1.4.1 Триггерные волны 28
1.1.4.2 Концентрические волновые структуры 29
1.1.4.3 Спиральные волны 30
1.2 Реакционно-диффузионные среды: применение к обработке информации 31
1.2.1 Нейросетевая парадигма 31
1.2.2 Сравнение нейросетевого подхода и парадигмы фон Неймана 37
1.2.2.1 Парадигма фон Неймана 37
1.2.3 Параллельная обработка информации. Параллельные и распределенные вычислительные системы 39
1.2.4 Понятие программы в обработке информации 41
1.2.5 Сложность. 44
1.2.6 Численные методы обработки изображений. Метод математической морфологии. 48
1.2.7 Материальное воплощение нейронных сетей: распределенные динамические среды 50

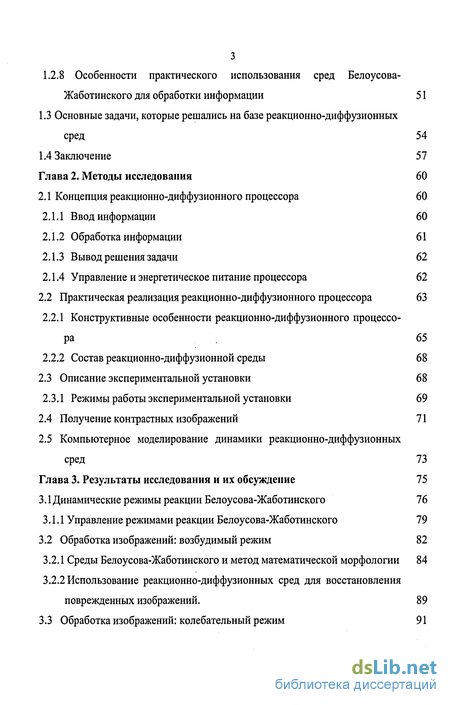

1.2.8 Особенности практического использования сред Белоусова-
Жаботинского для обработки информации 51
1.3 Основные задачи, которые решались на базе реакционно-диффузионных сред 54
1.4 Заключение 57
Глава 2. Методы исследования 60
2.1 Концепция реакционно-диффузионного процессора 60
2.1.1 Ввод информации 60
2.1.2 Обработка информации 61
2.1.3 Вывод решения задачи 62
2.1.4 Управление и энергетическое питание процессора 62
2.2 Практическая реализация реакционно-диффузионного процессора 63
2.2.1 Конструктивные особенности реакционно-диффузионного процессора 65
2.2.2 Состав реакционно-диффузионной среды 68
2.3 Описание экспериментальной установки 68
2.3.1 Режимы работы экспериментальной установки 69
2.4 Получение контрастных изображений 71
2.5 Компьютерное моделирование динамики реакционно-диффузионных сред 73
Глава 3. Результаты исследования и их обсуждение 75
3.1 Динамические режимы реакции Белоусова-Жаботинского 76
3.1.1 Управление режимами реакции Белоусова-Жаботинского 79
3.2 Обработка изображений: возбудимый режим 82
3.2.1 Среды Белоусова-Жаботинского и метод математической морфологии 84
3.2.2 Использование реакционно-диффузионных сред для восстановления поврежденных изображений . 89
3.3 Обработка изображений: колебательный режим 91
3.3.1 Обработка полутоновых изображений 92
3.3.2 Разделение перекрывающихся изображений 95
3.3.3 Выделение слабоконтрастных изображений 96

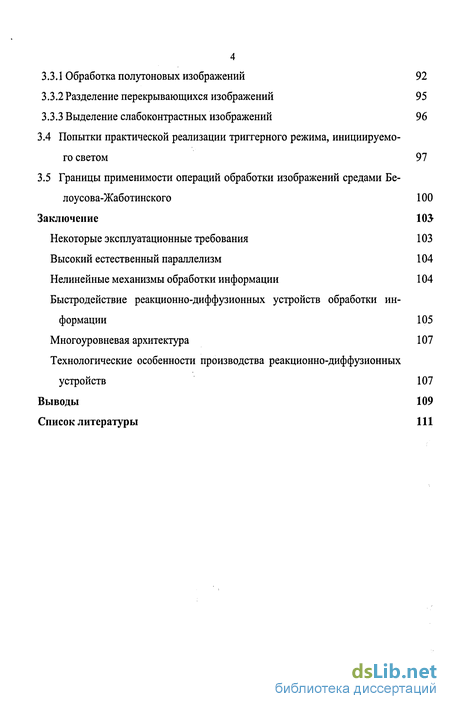

3.4 Попытки практической реализации триггерного режима, инициируемого светом 97
3.5 Границы применимости операций обработки изображений средами Белоусова-Жаботинского 100
Заключение 103
Некоторые эксплуатационные требования 103
Высокий естественный параллелизм 104
Нелинейные механизмы обработки информации 104
Быстродействие реакционно-диффузионных устройств обработки информации 105
Многоуровневая архитектура 107
Технологические особенности производства реакционно-диффузионных устройств 107
Выводы 109
Список литературы 111
- Модели реакции Белоусова-Жаботинского. Механизм Филда-Короша-Нойеса
- Параллельная обработка информации. Параллельные и распределенные вычислительные системы
- Конструктивные особенности реакционно-диффузионного процессора
- Использование реакционно-диффузионных сред для восстановления поврежденных изображений
Введение к работе

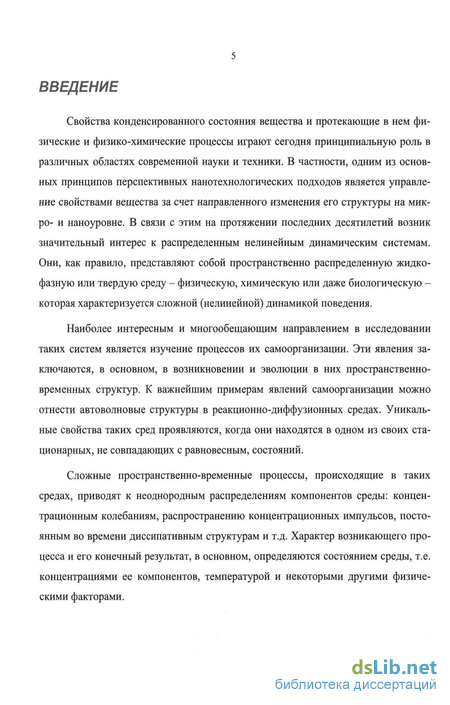

Свойства конденсированного состояния вещества и протекающие в нем физические и физико-химические процессы играют сегодня принципиальную роль в различных областях современной науки и техники. В частности, одним из основных принципов перспективных нанотехнологических подходов является управление свойствами вещества за счет направленного изменения его структуры на микро- и наноуровне. В связи с этим на протяжении последних десятилетий возник значительный интерес к распределенным нелинейным динамическим системам. Они, как правило, представляют собой пространственно распределенную жидко-фазную или твердую среду - физическую, химическую или даже биологическую -которая характеризуется сложной (нелинейной) динамикой поведения.
Наиболее интересным и многообещающим направлением в исследовании таких систем является изучение процессов их самоорганизации. Эти явления заключаются, в основном, в возникновении и эволюции в них пространственно-временных структур. К важнейшим примерам явлений самоорганизации можно отнести автоволновые структуры в реакционно-диффузионных средах. Уникальные свойства таких сред проявляются, когда они находятся в одном из своих стационарных, не совпадающих с равновесным, состояний.
Сложные пространственно-временные процессы, происходящие в таких средах, приводят к неоднородным распределениям компонентов среды: концентрационным колебаниям, распространению концентрационных импульсов, постоянным во времени диссипативным структурам и т.д. Характер возникающего процесса и его конечный результат, в основном, определяются состоянием среды, т.е. концентрациями ее компонентов, температурой и некоторыми другими физическими факторами.
В общем случае режим функционирования среды и конечное распределение концентраций определяется кинетикой протекающих процессов и суммарной взаимной диффузией компонентов среды. Диффузионная связь компонентов среды приводит к резкому увеличению числа динамических состояний такой системы. Эти состояния характеризуют сложное поведение реакционно-диффузионной среды в целом.

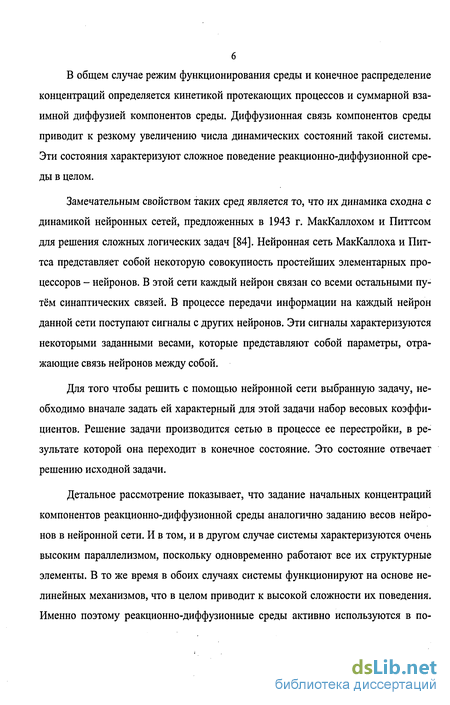

Замечательным свойством таких сред является то, что их динамика сходна с динамикой нейронных сетей, предложенных в 1943 г. МакКаллохом и Питтсом для решения сложных логических задач [84]. Нейронная сеть МакКаллоха и Пит-тса представляет собой некоторую совокупность простейших элементарных процессоров - нейронов. В этой сети каждый нейрон связан со всеми остальными путём синаптических связей. В процессе передачи информации на каждый нейрон данной сети поступают сигналы с других нейронов. Эти сигналы характеризуются некоторыми заданными весами, которые представляют собой параметры, отражающие связь нейронов между собой.
Для того чтобы решить с помощью нейронной сети выбранную задачу, необходимо вначале задать ей характерный для этой задачи набор весовых коэффициентов. Решение задачи производится сетью в процессе ее перестройки, в результате которой она переходит в конечное состояние. Это состояние отвечает решению исходной задачи.
Детальное рассмотрение показывает, что задание начальных концентраций компонентов реакционно-диффузионной среды аналогично заданию весов нейронов в нейронной сети. И в том, и в другом случае системы характеризуются очень высоким параллелизмом, поскольку одновременно работают все их структурные элементы. В то же время в обоих случаях системы функционируют на основе нелинейных механизмов, что в целом приводит к высокой сложности их поведения. Именно поэтому реакционно-диффузионные среды активно используются в по-
7 следние годы как материальная основа устройств, способных эффективно решать проблемы искусственного интеллекта и, в частности, практически важные задачи обработки изображений.

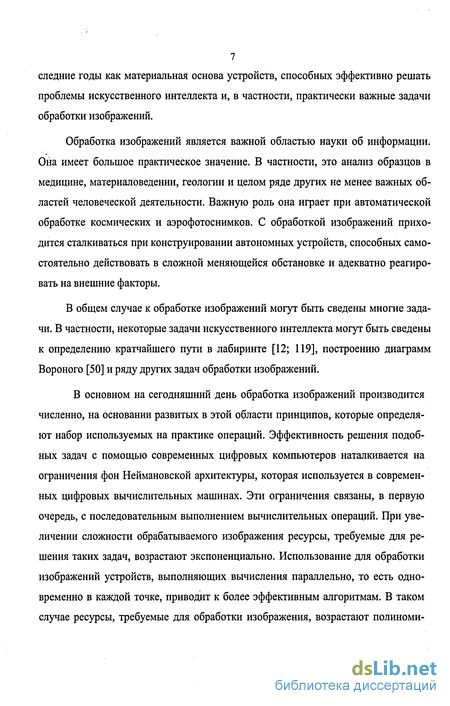

Обработка изображений является важной областью науки об информации. Она имеет большое практическое значение. В частности, это анализ образцов в медицине, материаловедении, геологии и целом ряде других не менее важных областей человеческой деятельности. Важную роль она играет при автоматической обработке космических и аэрофотоснимков. С обработкой изображений приходится сталкиваться при конструировании автономных устройств, способных самостоятельно действовать в сложной меняющейся обстановке и адекватно реагировать на внешние факторы.
В общем случае к обработке изображений могут быть сведены многие задачи. В частности, некоторые задачи искусственного интеллекта могут быть сведены к определению кратчайшего пути в лабиринте [12; 119], построению диаграмм Вороного [50] и ряду других задач обработки изображений.
В основном на сегодняшний день обработка изображений производится численно, на основании развитых в этой области принципов, которые определяют набор используемых на практике операций. Эффективность решения подобных задач с помощью современных цифровых компьютеров наталкивается на ограничения фон Неймановской архитектуры, которая используется в современных цифровых вычислительных машинах. Эти ограничения связаны, в первую очередь, с последовательным выполнением вычислительных операций. При увеличении сложности обрабатываемого изображения ресурсы, требуемые для решения таких задач, возрастают экспоненциально. Использование для обработки изображений устройств, выполняющих вычисления параллельно, то есть одновременно в каждой точке, приводит к более эффективным алгоритмам. В таком случае ресурсы, требуемые для обработки изображения, возрастают полиноми-
8 ально при увеличении его сложности. Одновременно с этим, усложнение динамики отдельных элементов в подобных устройствах позволяет им выполнять сложные логические операции в качестве элементарных.
В связи с этим в последние годы ведется активный поиск новых принципов конструирования и материального воплощения устройств обработки изображений. Такие устройства должны быть достаточно простыми и дешевыми в производстве и удобными в эксплуатации. Использование для этих целей реакционно-диффузионных сред является одним из перспективных, биологически мотивированных направлений [77].

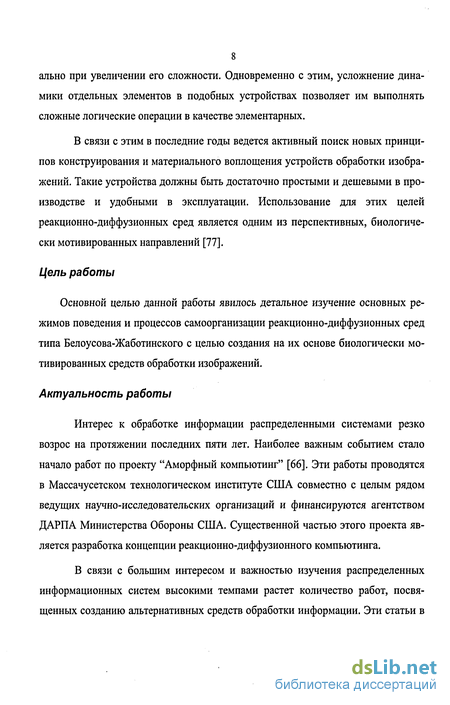

Цель работы
Основной целью данной работы явилось детальное изучение основных режимов поведения и процессов самоорганизации реакционно-диффузионных сред типа Белоусова-Жаботинского с целью создания на их основе биологически мотивированных средств обработки изображений.
Актуальность работы
Интерес к обработке информации распределенными системами резко возрос на протяжении последних пяти лет. Наиболее важным событием стало начало работ по проекту "Аморфный компьютинг" [66]. Эти работы проводятся в Массачусетском технологическом институте США совместно с целым рядом ведущих научно-исследовательских организаций и финансируются агентством ДАРПА Министерства Обороны США. Существенной частью этого проекта является разработка концепции реакционно-диффузионного компьютинга.
В связи с большим интересом и важностью изучения распределенных информационных систем высокими темпами растет количество работ, посвященных созданию альтернативных средств обработки информации. Эти статьи в

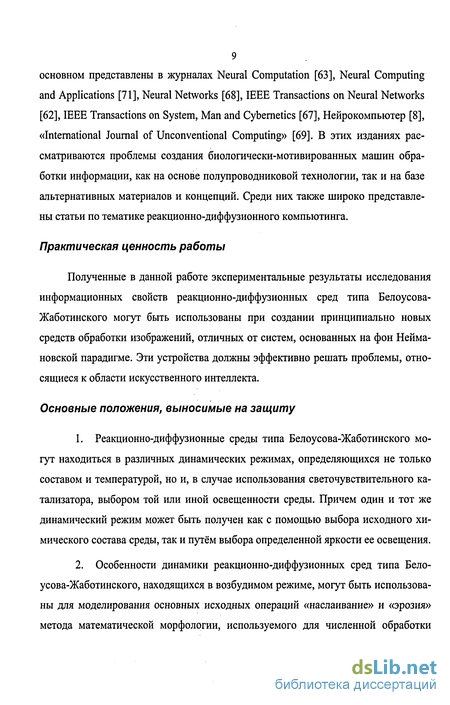

9 основном представлены в журналах Neural Computation [63], Neural Computing and Applications [71], Neural Networks [68], IEEE Transactions on Neural Networks [62], IEEE Transactions on System, Man and Cybernetics [67], Нейрокомпьютер [8], «International Journal of Unconventional Computing» [69]. В этих изданиях рассматриваются проблемы создания биологически-мотивированных машин обработки информации, как на основе полупроводниковой технологии, так и на базе альтернативных материалов и концепций. Среди них также широко представлены статьи по тематике реакционно-диффузионного компьютинга.
Практическая ценность работы
Полученные в данной работе экспериментальные результаты исследования информационных свойств реакционно-диффузионных сред типа Белоусова-Жаботинского могут быть использованы при создании принципиально новых средств обработки изображений, отличных от систем, основанных на фон Неймановской парадигме. Эти устройства должны эффективно решать проблемы, относящиеся к области искусственного интеллекта.
Основные положения, выносимые на защиту
Реакционно-диффузионные среды типа Белоусова-Жаботинского могут находиться в различных динамических режимах, определяющихся не только составом и температурой, но и, в случае использования светочувствительного катализатора, выбором той или иной освещенности среды. Причем один и тот же динамический режим может быть получен как с помощью выбора исходного химического состава среды, так и путём выбора определенной яркости ее освещения.
Особенности динамики реакционно-диффузионных сред типа Белоусова-Жаботинского, находящихся в возбудимом режиме, могут быть использованы для моделирования основных исходных операций «наслаивание» и «эрозия» метода математической морфологии, используемого для численной обработки
10 изображений. Следовательно, среды типа Белоусова-Жаботинского способны воспроизводить все основные используемые на практике операции обработки черно-белых изображений.
Высокая сложность поведения светочувствительных сред типа Белоусова-Жаботинского может приводить в процессе обработки изображения к появлению множественных контуров,'возникающих на границах и других структурных фрагментах этого изображения. Множественные контуры не отвечают его реальным структурным свойствам. Появление множественных контуров возможно в случае, когда время экспозиции изображения в среду превышает период колебаний химической реакции. Таким образом, уменьшение времени экспозиции ниже периода колебаний реакции позволяет избежать появления в обрабатываемом изображении структурных особенностей, не содержащихся в исходном изображении.
На основе светочувствительных реакционно-диффузионных сред типа Белоусова-Жаботинского могут быть разработаны конкурентоспособные процессоры обработки изображений, информационная производительность которых существенно зависит, в отличие от современных цифровых устройств, от логической сложности выполняемых ими элементарных операций. Поэтому реакционно-диффузионные устройства обработки изображений обладают явными преимуществами перед цифровыми компьютерами при высокой сложности обрабатываемого изображения.
Структура работы
Диссертация состоит из введения, 3 глав, заключения, выводов и списка цитируемой литературы из 139 наименований. Она содержит 34 рисунка и 122 страницы, включая рисунки, оглавление и список литературы.
11 Публикации
По результатам данной диссертационной работы было опубликовано две научные статьи в реферируемых журналах (одна в Российском и одна в международном) и одна статья в Трудах международной конференции ECAL2005. Кроме того, результаты работы представлены в 4 тезисах научных конференций.
Апробация работы
Основные результаты диссертации докладывались и обсуждались на следующих научных конференциях: Конференция студентов и аспирантов по физике и химии полимеров и тонких органических пленок (г. Солнечногорск, 2003 г.); Научных конференциях «Ломоносовские чтения », секция «физика» (г. Москва, 2005 и 2006 г.); а также на международной конференции ECAL2005 (Кентербери, Англия, 2005 г.).
